BRUGSANVISNING AW241120 GAGGENAU

Vigtige sikkerhedsanvisninger 4

Miljøbeskyttelse 6

Energibesparelse 6

Drift med aftræksfunktion 7

Luftcirkulation 7

Betjening 7

Betjene apparatet 7

Indstille ventilationstrin 7

Intensivt trin 7

Automatisk drift 8

Sensorstyring 8

Filterindikator 8

Belysning 8

Lydsignal 8

Fejl – hvad gør man? 11

Kundeservice 12

Tilbehør til recirkulationsdrift 12

Der findes yderligere oplysninger om produkter, tilbehør, reservedele og services på internettet:

www.gaggenau.com og Online-Shop:

www.gaggenau-eshop.com

⚠ Vigtige sikkerhedsanvisninger

Læs denne vejledning omhyggeligt igennem. Det er en forudsætning for, at apparatet kan betjenes sikkert og korrekt. Opbevar brugs- og montagevejledningen til senere brug eller til kommende ejere af apparatet.

Sikkerheden under brug er kun sikret, hvis emhætten er blevet monteret korrekt iht. monteringsvejledningen. Installatøren har ansvaret for, at apparatet fungerer fejlfrit på opstillingsstedet.

Dette apparat er udelukkende beregnet til anvendelse i private husholdninger. Apparatet er ikke beregnet til brug udendørs. Apparatet skal være under opsigt, når det er i drift.

Producenten hæfter ikke for skader, som er opstået som følge af ukorrekt anvendelse eller forkert betjening.

Dette apparat er beregnet til brug i en højde på op til maksimalt 2000 meter over havets overflade.

Dette apparat kan benyttes af børn fra en alder af 8 år og af personer med reducerede fysiske, sensoriske eller mentale evner eller manglende erfaring eller viden, hvis de er under opsigt af en person, der er ansvarlig for deres sikkerhed, eller hvis de er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, der kan være forbundet med brugen af apparatet.

Børn må ikke bruge apparatet som legetøj.

Rengøring og vedligeholdelse må ikke udføres af børn, med mindre de er over 8 år gamle og er under opsigt.

Børn, som er under 8 år, skal altid befinde sig på sikker afstand af apparatet og dets tilslutningsledning.

Kontroller apparatet, när det er pakket ud. Apparatet må ikke tilsluttes, hvis det har transportskader.

Dette apparat er ikke beregnet til brug med et eksternt tidsur eller en fjernbetjening.

Fare for kvælning!

Emballagemateriale er farligt for børn. Sørg for, at børn ikke leger med emballagemateriale.

Livsfare!

Retursugning af forbrændingsgasser kan medføre forgiftning.

Sørg altid for tilstrækkelig lufttilførsel, när emhætten anvendes med aftræksfunktionen i samme rum som et ildsted, hvis lufttilførsel sker fra indeluften.

Ildsteder, hvis lufttilførsel sker fra indeluften, (f.eks. gas-, olie-, træ- eller kulfyrede varmeapparater, gennemstrømningsvandvarmere, vandvarmere) henter deres forbrændingsluft fra opstillingsrummet og fører røggassen ud gennem en røggaskanal(f.eks. skorsten) til det fri.

En tændt emhætte trækker indeluft ud af køkkenet og tilstødende rum. Hvis lufttilførslen er utilstrækkelig, opstår der et undertryk.

Derved kan giftige gasser fra skorstenen eller aftrækskanalen blive suget tilbage og ind i beboelsesrummene.

• Derfor skal der altid være en tilstrækkelig stor lufttilførsel.
• En murkasse til lufttilførsel/aftræksluft alene sikrer ikke, at grænseværdien overholdes.

Risikofri drift er kun mulig, når undertrykket i rummet, hvor ildstedet er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette kan sikres ved, at den luft, der kræves til forbrændingen, kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre, vinduer, igennem en murkasse til lufttilførsel/aftræksluft eller ved andre tekniske foranstaltninger.

Spørg under alle omstændigheder den afsvarshavende skorstensfejermester til råds. Vedkommende kan bedømme husets samlede ventilationssituation og forslå en passende ventilationsforanstaltning.

Benyttes emhætten udelukkende i cirkulationsdrift, kan den benyttes uden indskrænkninger.

Brandfare!

• Fedtaflejringer i fedtfiltret kan blive antændt. Rengør fedtfiltret mindst hver 2. måned. Anvend aldrig emhætten uden fedtfilter.
• Fedtaflejringer i fedtfiltret kan blive antændt. Der må ikke arbejdes ved åben ild (f.eks. flambering) i nærheden af emhætten. Emhætten må kun installeres i nærheden af et ildsted til fast brændsel (f.eks. træ eller kul), hvis der forefindes en lukket, ikke aftagelig afdækning. Der må ikke kunne forekomme gnister.
• Varm olie og fedtstof kan hurtigt blive antændt. Lad aldrig varm olie eller fedtstof være uden opsigt. Sluk aldrig ild med vand. Sluk for kogezonen. Kvæl forsigtigt flammerne med et låg, et brandtæppe eller lignende.
• Tændte gaskogezoner uden pander eller gryder udvikler ekstremt meget varme. En emhætte, som er placeret ovenover, kan blive beskadiget eller begynde at brænde. Gaskogezonerne må kun være tændt, når der er placeret en gryde eller en pande på dem.
• Der udvikles meget kraftig varme, når der er flere gaskogezoner i brug samtidig. Emhætten kan blive beskadiget eller bryde i brand. Emhætten må kun bruges i kombination med gaskogezoner, som ikke overskrider en maksimal samlet effekt på 18 kW. Hvis den samlede effekt overskrider 12 kW, skal de lokale forskrifter for rumventilation og rumstørrelse i kombination med ventilationsenheder i udsugnings- eller recirkulationsdrift overholdes.

Fare for forbrænding!

De tilgængelige dele bliver meget varme under brugen. Rør aldrig ved de varme dele. Hold børn på sikker afstand.

Fare for tilskadekomst!

• Komponenterne indvendig i emhætten kan have skarpe kanter. Brug beskyttelseshandsker.
• Genstande, som er placeret oven på emhætten, kan falde ned. Stil ikke genstande på emhætten.
• Lyset fra LED-pærer er meget skarpt og kan forårsage øjenskader (risikogruppe 1). Se aldrig direkte ind i en tændt LED-pære længere end 100 sekunder.

Fare for elektrisk stød!

• Apparatet er udstyred med et EU-Schukostik (sikkerhedsstik). For at sikre korrekt jordforbindelse i stikkontakter i Danmark skal apparatet tilsluttes med en egnet stikadapter Denne adapter (tilladt til maks13 ampere) kan bestilles via kundeservice (reservedel nr. 616581).
• Et defekt apparat kan forårsage et elektrisk stød. Tænd aldrig for et defekt apparat. Træk netstikket ud af kontakten, eller slå sikringen fra i sikringsskabet. Kontakt kundeservice.
• Fagligt ukorrekte reparationer er farlige. Reparationer må kun udføres af en kundeservicetekniker, der er uddannet af os. Det samme gælder udskiftning af tilslutningsledninger. Træk netstikket ud af kontakten, eller slå sikringen fra i sikringsskabet, hvis apparatet er defekt. Kontakt kundeservice.
• Indtrængende fugtighed kan forårsage et elektrisk stød. Anvend aldrig højtryksrenser eller dampstråler.

Årsager til skader

Pas på!

Risiko for beskadigelse pga. korrosionsskader. Apparatet skal altid tændes under madlavningen for at undgå kondensvanddannelse. Kondensvand kan medføre korrosionsskader.

Fare for beskadigelse som følge af indtrængende væde i elektronikken. Betjeningselementer må aldrig rengøres med en meget våd klud.

Beskadigelse af overfladen pga. forkert rengøring. Overflader af rustfrit stål må kun rengøres i poleringens retning. Anvend ikke rengøringsmidler til rustfrit stål til betjeningselementerne.

Beskadigelse af overfladen pga. aggressive eller skurende rengøringsmidler. Benyt aldrig aggressive eller skurende rengøringsmidler.

Fare for beskadigelse som følge af tilbageløb af kondensvand. Aftrækskanalen fra emhætten skal installeres med et svagt fald (1° fald).

Miljøbeskyttelse

Det nye apparat er meget energieffektivt. Her findes tips om, hvordan der kan spares på energien ved brugen af apparatet, og om hvordan det bortskaffes korrekt.

Energibesparelse

• Sørg for tilstrækkelig god lufttilførsel under madlavningen, så emhætten kan arbejde effektivt og med så ringe driftsstøj som muligt.
• Tilpas ventilationstrinnet efter intensiteten af dampen fra madlavningen. Brug kun det intensive trin, när det er nødvendigt. Et lavere ventilationstrin betyder et lavere energiforbrug.
• Vælg i god tid et højere ventilationstrin ved intensiv dampudvikling fra madlavningen. Hvis dampen fra madlavningen allerede har fordelt sig ud i køkkenet, er det nødvendigt at lade emhætten være i drift i længere tid.
• Sluk for emhætten, når der ikke længere er brug for den.
• Sluk for belysningen, när der ikke længere er brug for den.
• Udskift hhv. rens filtrene med de foreskrevne intervaller for at forøge ventilationens effektivitet og for at forhindre brandfare.

Emballagen skal bortskaffes korrekt iht. reglerne for miljøbeskyttelse.

Dette apparat er klassificeret iht. det europæiske direktiv 2012/19/EU om affald af elektrisk- og elektronisk udstyr (waste electrical and electronic equipment - WEEE).

Dette direktiv angiver rammerne for indlevering og recycling af kasserede apparater gældende for hele EU.

Funktioner

Denne emhætte kan bruges til ventilations- eller cirkulationsdrift.

Drift med aftræksfunktion

Aftræksluften renses i fedtfiltret og ledes ud i det fri gennem et rørsystem.

Bemærk: Aftræksluften må ikke ledes ud i en røg- eller røggasskorsten, der er i brug, eller i en skakt, der benyttes til udluftning af rum, hvor der findes ildsteder.

Hvis aftræksluften skal ledes bort gennem en røg- eller røggasskorsten, som ikke mere er i brug, skal dette godkendes af den ansvarshavende skorstensfejer.
Hvis aftræksluften ledes ud gennem en ydervæg, skal der anvendes en teleskop-murkasse.

Luftcirkulation

Den opsugede luft renses i fedtfiltrene og et aktivfilter og ledes tilbage i køkkenet igen.

Bemærk: Der skal være monteret et aktivfilter for at binde køkkendunsten i forbindelse med luftcirkulation. De forskellige muligheder at bruge emhætten på i luftcirkulation er forklaret i brochure. Du kan også kontakte faghandlen. Det nødvendige tilbehør fås i faghandlen, hos kundeservice eller i online-shoppen. Tilbehørsnumrene findes bag i brugsanvisningen.

Betjening

Bemærk: Tænd for emhætten, før De begynder at lave mad, og sluk først for den igen et par minutter efter, at De er færdig med at lave mad. På denne måde fjernes køkkendunsten mest effektivt.

Betjene apparatet

Betjeningsfelt

Forklaring

1 Ventilator, tænd/sluk
1 Ventilatortrin 1
2 Ventilatortrin 2
3 Ventilatortrin 3
[7K40]	Intensivt trin
[8TKA]	Automatisk drift
[HBCW]	Udskiftningsindikator
[8453]	Lys: tænd/sluk/dæmpning

Indstille ventilationstrin

Bemærk: Tilpas altid ventilationsstyrken til de aktuelle forhold. Vælg også et højt ventilationstrin ved kraftig dampudvikling.

Tænde

1 Tryk på tasten ①.
Ventilatoren starter på trin 2.
2 Tryk på tasten 1, 2, 3 eller >> for at indstille det ønskede ventilationstrin.

Slukke

Tryk på tasten ①.

Intensivt trin

Intensivtrinnet er aktiveret.

Bemærk: Hvis der trykkes på tasten >>, mens ventilatoren kører på trin 1, 2 eller 3, skifter elektronikken automatisk tilbage til det forinden valgte ventilationstrin efter 6 minutter.

3 Tryk på tasten ① eller på tasten for et andet ventilationstrin.

Intensivtrinnet bliver afsluttet.

Automatisk drift

Tænde

1 Tryk på tasten ①. Ventilatoren starter på ventilationstrin 1.

2 Tryk på tasten A. Det optimale ventilationstrin 1, 2 eller 3 bliver automatisk indstillet ved hjælp af en sensor.

Slukke

Den automatiske drift er deaktiveret.

Ventilatoren slukkes automatisk, när sensoren ikke længere registrerer en ændring i luftkvaliteten i rummet. Den maksimale driftstid ved automatisk drift er 4 timer.

Sensorstyring

I automatisk drift registrerer en sensor i emhætten intensiteten af koge- og stegelugt. Afhængigt af sensorens indstilling skifter ventilatoren automatisk til et andet ventilationstrin.

Fabriksindstilling af følsomhed: 2

Laveste indstilling af følsomhed: 1

Højeste indstilling af følsomhed: 4

Ændre indstillingen af sensorens følsomhed

Hvis sensorstyringen reagerer for hurtigt eller for langsomt, kan indstillingen af følsomheden ændres.

1 Tryk vedvarende på tasten A i ca. 4 sekunder, mens ventilatoren er slukket. Indstillingen vises.

2 Tryk på tast 1, 2, 3 eller >> for at ændre indstillingen af følsomheden.

Tast 1 = følsomhed 1

Tast 2 = følsomhed 2

Tast 3 = følsomhed 3

Tast >> = følsomhed 4

3 Tryk på tasten A i ca. 4 sekunder. Ændringen er gemt.

Filterindikator

Når metalfedtfiltrene er snavsede, lyder der et signal i ca. 4 sekunder, når ventilatoren er blevet slukket. Endvidere lyser udskiftningsindikatoren ⚙️.

Senest på dette tidspunkt skal metalfedtfiltrene renses.

Nulstilling af udskiftningsindikator

Tryk på tasten ⚙, til udskiftningsindikatoren ikke længere lyser.

Udskiftningsindikatoren er blevet nulstillet.

Belysning

Belysningen kan tændes / slukkes uafhængigt af ventilationen.

Tryk på tasten 📋.

Indstille lysstyrke

Tryk på tasten ⚙, til den ønskede lysstyrke er nået.

Lydsignal

Aktivere lydsignal

Tryk samtidig på tasten ① og >> i ca. 3 sekunder, mens ventilatoren er slukket. Der lyder et akustisk signal. Signallyd er aktiveret.

Deaktivere lydsignal

Tryk samtidig på tasten ① og >> i ca. 3 sekunder, mens ventilatoren er slukket. Der lyder et akustisk signal. Signallyd er deaktiveret.

⚠️ Fare for forbrænding!

Apparatet bliver meget varmt under brugen, især i området omkring belysningen. Lad apparatet køle af, inden det rengøres.

⚠️ Fare for elektrisk stød!

Indtrængende fugtighed kan forårsage et elektrisk stød. Rengør kun enhætten med en fugtig klud. Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.

⚠️ Fare for elektrisk stød!

Indtrængende fugtighed kan forårsage et elektrisk stød. Anvend aldrig højtryksrenser eller dampstråler.

⚠️ Fare for tilskadekomst!

Komponenterne indvendig i emhætten kan have skarpe kanter. Brug beskyttelseshandsker.

Rengøringsmidler

Overhold anvisningerne i tabellen, så de forskellige overflader ikke bliver beskadiget pga. forkerte rengøringsmidler. Anvend

• aldrig aggressive eller skurende rengøringsmidler,
  aldrig rengøringsmidler med højt indhold af alkohol
  aldrig hårde skure- eller rengøringssvampe
• aldrig højtryksrenser eller dampstråler.

Vask nye rengøringssvampe grundigt ud inden brug.

Område Rengøringsmiddel

Rustfrit stål Varmt opvaskevand:
	Rengør med en rengøringssvamp, og tør efter med en blød klud.
	Overflader af rustfrit stål må kun rengøres i poleringens retning.
	Der kan købes særlige rengøringsmidler til rustfrit stål hos kundeservice eller i specialforretninger. Påfør plejemidlet i et ganske tyndt lag med en blød klud.
Lakerede overflader Varmt opvaskevand:
	Rengør med en fugtig rengøringssvamp, og tør efter med en blød klud.
	Anvend ikke rengøringsmidler til rustfrit stål.
Aluminium og kunststof	Rengøringsmiddel til glas:
	Rengør med en blød klud.
Glas Rengøringsmiddel til glas:
	Rengør med en blød klud. Brug aldrig en glasskraber.
Betjeningselementer	Varmt opvaskevand:
	Rengør med en fugtig rengøringssvamp, og tør efter med en blød klud.
	Fare for beskadigelse af elektronikken som følge af indtrængende væde.
	Betjeningselementer må aldrig renses med en våd klud.
	Anvend ikke rengøringsmidler til rustfrit stål.

Metalfedtfilter rengøres

Denne anvisning gælder for flere modeller. Det kan være, at specielle udstyrsdetaljer er beskrevet, som ikke findes på emhætten.

Brandfare!

Fedtaflejringer i fedtfiltret kan blive antændt.

Rengør fedtfiltret mindst hver 2. måned.

Anvend aldrig emhætten uden fedtfilter.

Anvisninger

• Brug ikke skrappe, syre- ellerludholdige rengøringsmidler.
• Når metalfedtfiltrene rengøres, skal du også rengøre metalfedtfiltrenes holder i emhætten med en fugtig klud.
• Metalfedtfiltrene kan du rengøre i opvaskemaskemaskinen eller i hånden.

Manuelt:

Bemærk: Brug et specielt fedtopløsende middel til meget fastsiddende snavs. Det kan bestilles i online-shoppen.

• Opblød metalfedtfiltrene i varmt opvaskevand.
  Rengør filtrene med en børste, og skyl dem herefter godt af.
  • Lad metalfedtfiltrene dryppe godt af.

I opvaskemaskinen:

Bemærk: Stilles filteret i opvaskemaskinen, kan der opstå lette misfarvninger. Det påvirker ikke metalfedtfiltrenes funktion.

• Sørg for, at meget snavsede metalfedtfiltre ikke opvaskes sammen med service.
• Stil metalfedtfiltrene løst ind i opvaskemaskinen. Metalfedtfiltrene må ikke klemmes fast.

Afmontere metalfedtfilter

1 Tag metalfedtfiltret ud af holderen.

2 Træk metalfedtfiltret nedad. Hold samtidigt den anden hånd under metalfedtfiltret.

3 Rengør metalfedtfiltret.

Montere metalfedtfilter

1 Sæt metalfedtfiltret i.
Hold samtidig med den anden hånd under metalfedtfiltret.
2 Klap metalfedtfiltret opad, og lad låseanordningen gå i indgreb.

Fejl – hvad gør man?

Tit kan De selv afhjælpe fejl, der opstår. Vær opmærksom på følgende henvisninger, inden De ringer til kundeservicen.

⚠️ Fare for elektrisk stød!

Fagligt ukorrekte reparationer er farlige. Reparationer må kun udføres af en kundeservicetekniker, der er uddannet af os. Det samme gælder udskiftning af tilslutningsledninger. Træk netstikket ud af kontakten, eller slå sikringen fra i sikringsskabet, hvis apparatet er defekt. Kontakt kundeservice.

LED-pærer

Defekte LED-pærer må kun udskiftes af producenten, dennes kundeservice eller en autoriseret el-installatør.

Fejltabel

Fejl Mulig årsag Løsning
Apparatet virker ikke Stikket er ikke sat i stikkontakten Tilslut apparatet til strømnettet
	Strømafbrydelse Kontroller, om der er andre køkkenapparater, der fungerer
	Sikring defekt Kontroller, om apparatets sikring i sik-ringsskabet er i orden
Belysningen fungerer ikke Pærerne er defekte Kontakt kundeservice

Kundeservice

Hvis Deres apparat skal repareres, står vores kundeservice til Deres rådighed. Vi finder altid en passende løsning, også for at undgå unødige teknikerbesøg.

Opgiv altid modelnummer (E-nr.) og fabrikationsnummer (FD-nr.) for apparatet ved kontakt med kundeservice, så spørgsmål kan besvares målrettet. Typeskiltet med numrene findes inde i apparatet (metalfedtfiltret skal tages ud, før numrene er synlige).

Det er en god ide at skrive apparatets data og telefonnummeret til kundeservice her, så det er let at finde oplysningerne frem, hvis det skulle blive nødvendigt.

E-nr. FD-nr.

Kundeservice

Vær opmærksom på, at det også indenfor garantiperioden ikke er gratis at få besøg af en tekniker fra kundeservice, hvis det viser sig, at apparatet er blevet betjent forkert.

Kontaktdataene for alle lande findes i vedlagte kundeservice-fortegnelse.

Reparationsordre og rådgivning i tilfælde af fejl DK 44 89 88 33

De kan altid stole på, at producenten har den største kompetence. Når reparationerne bliver udført af producenten, kan man være sikker på, at de bliver udført af uddannede serviceteknikere, som anvender originale reservedele.

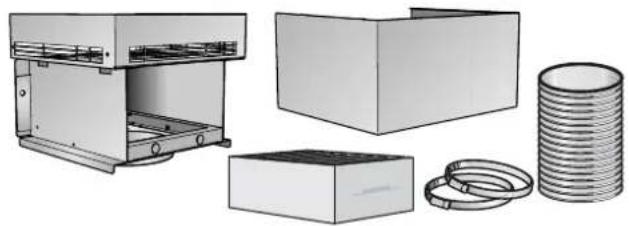

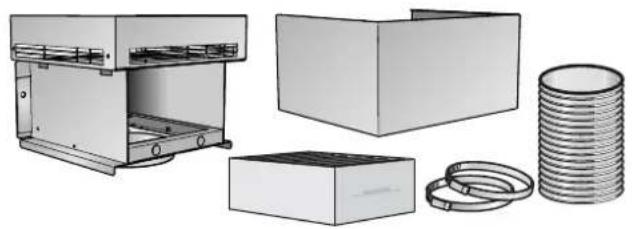

Tilbehør til recirkulationsdrift

(ikke indeholdt i leveringen)

Bemærk: Overhold monteringsvejledningerne for tilbehøret.

Nødvendigt udstyr

AA200812

Filtre til udskiftning

AA200110

Sisällysluettelo

Tilbehør til omluftsdrift 33

reservedeler og tjenester finner du på Internett:

Dette apparatet er ikke ment for bruk med et eksternt tidsur eller fjernstyring.

Fare for kvelning!

Hold inne Ⓧ-tasten til metningsindikatoren ikke lyser mer.

Metningsindikatoren er tilbakestilt.

Belysning

Hold inne tasten ⚙ inntil den ønskede lysstyrken er nådd.

Signaltone

Ofte kan du lett fjerne feil selv. Vær oppmerksom på de følgende henvisningene før du ringer kundeservicen.

Anvisning: Följ monteringsanvisningarna till tillbehöret.

Grundutförande

AA200812
