EFK 5490-92 X - Kjøkkenvifte GRAM - Gratis bruksanvisning og manual

Produkttype	Øy-/veggmontert avtrekkshette
Merke	Gram
Modell	EFK 5490-92 X
Installasjonstype	Takmontert (øy) eller veggmontert (pipe)

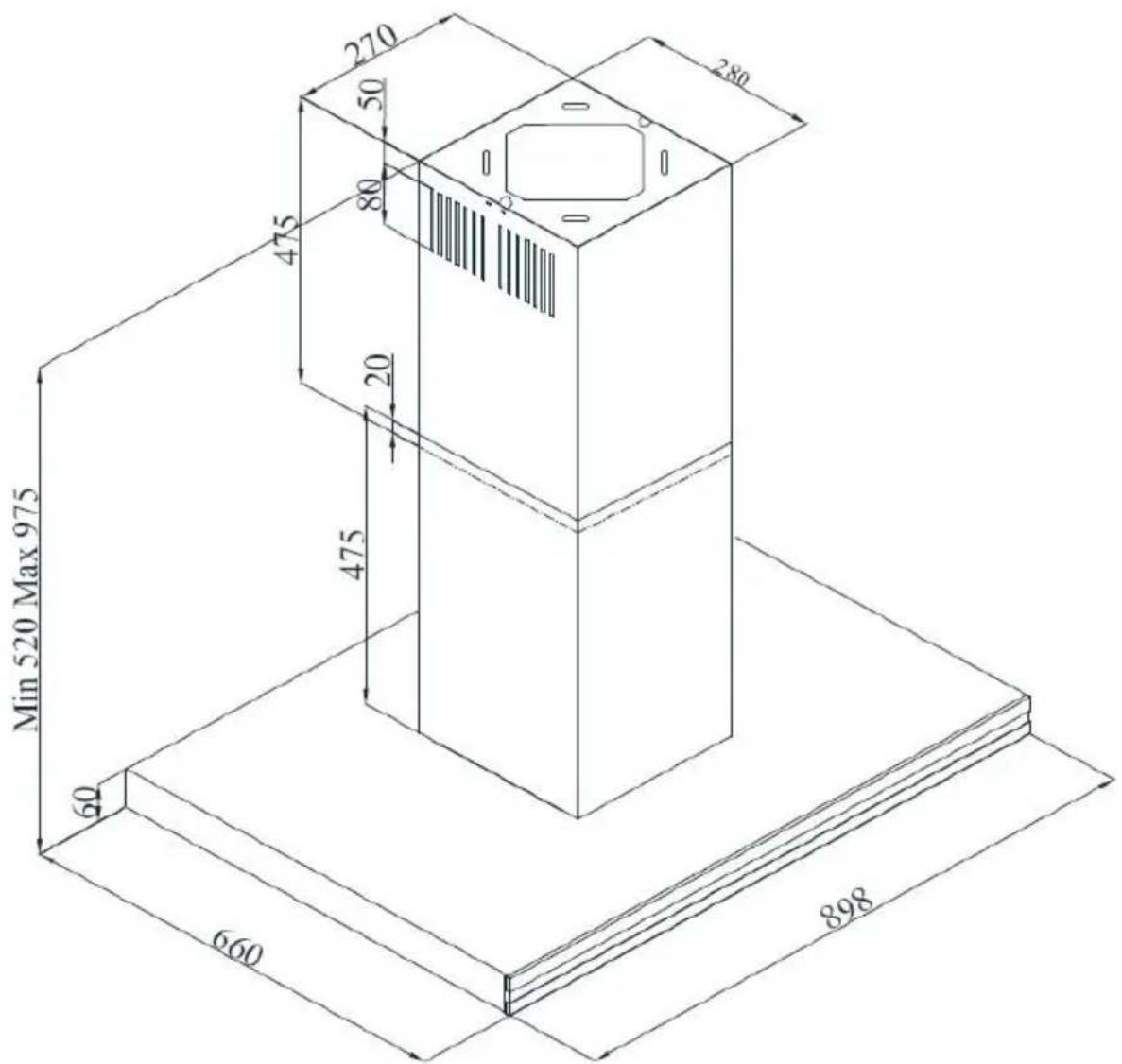

Mål (ca.)	Bredde 90 cm, Dybde 50 cm, Høyde justerbar
Vekt	Ca. 25 kg
Strømforsyning	220-240 V, 50/60 Hz
Viftehastigheter	5 hastigheter
Maksimal luftstrøm	Ikke spesifisert; typisk for modell opp til 650 m³/h
Støynivå	Ikke spesifisert; typisk område 45-65 dB
Belysning	LED, dimbar
Filtertype	Aluminiums fettfilter (vaskbart) + valgfritt kullfilter
Kanal diameter	120 mm eller 150 mm
Driftsmoduser	Avtrekk (kanal til utsiden) eller resirkulering (med kullfilter)
Kontrolltype	Elektronisk panel med knapper og display
Timer	Nedtellingstimer på 15 minutter
Energiklasse	Ikke spesifisert; typisk klasse A+
Årlig energiforbruk	Ikke spesifisert; typisk ~50 kWh
Indikator for rengjøring av fettfilter	Ja, display viser "C" etter 60 motor timer
Sikkerhetsfunksjoner	Automatisk avstengningstimer, barnesikkerhet (tilsyn kreves)
Inkludert tilbehør	Takfestingsplate, pipeseksjoner, skruer, aluminium fleksibelt rør
Garanti	Produsentgaranti (typisk 2 år)

Ofte stilte spørsmål - EFK 5490-92 X GRAM

Hva er anbefalt installasjonshøyde over en gasskomfyr?

Minste avstand er 650 mm over en gasskomfyr. For elektriske komfyrer, sjekk produktets tekniske datablad; hvis gasskomfyrens instruksjoner angir en større avstand, følg det.

Hvordan rengjør jeg aluminiums fettfilteret?

Rengjør filteret hver 2-3 uke eller når displayet viser filterrengjøringssymbolet. Vask det i oppvaskmaskin på maks 60°C eller for hånd med mildt vaskemiddel. Etter rengjøring, sett det tilbake og hold filterknappen i 3 sekunder for å nullstille indikatoren.

Hvor ofte bør jeg bytte kullfilter?

Kullfilter kan ikke vaskes; bytt dem minst hver 2. måned, eller oftere ved mye bruk. De er bare nødvendig i resirkuleringsmodus.

Kan jeg bruke denne hetten uten kanal?

Ja, i resirkuleringsmodus blir luften filtrert og returnert til rommet. Installer kullfilter og en luftledeplate (pipehetter). Ingen ekstern kanal nødvendig.

Hvordan justerer jeg viftehastigheten?

Trykk på vifteknappen for å slå på (hastighet 2 som standard). Bruk '+' knappen for å øke hastigheten og '-' knappen for å redusere. Det er 5 hastigheter.

Hva gjør timerfunksjonen?

Trykk på timerknappen (Ⓐ) for å aktivere en 15-minutters nedtelling. Viften vil slå seg av automatisk etter 15 minutter. Displayet blinker under nedtellingen.

Hvordan endrer jeg lysstyrken på LED-lyset?

Med lyset på, trykk og hold lysknappen for å sykle gjennom lysstyrkenivåer. Slipp når ønsket. Dobbeltrykk raskt for maksimal lysstyrke.

Hva skal jeg gjøre hvis displayet viser 'C'?

Symbolet 'C' indikerer at fettfilteret trenger rengjøring etter 60 motor timer. Rengjør filteret som instruert, og hold deretter filterknappen i 3 sekunder for å fjerne symbolet.

Kan jeg vaske akrylfilteret?

Akrylfilter (hvis montert) skal ikke vaskes; bytt dem minst hver 2. måned eller oftere ved mye bruk.

Hvordan installerer jeg hetten i taket?

Bor hull til takfestingsplaten, sett inn plugger, og fest platen med skruer. Monter motorhuset til opphengsstangen, koble til aluminiumsrøret, og fest pipeseksjonene. Se installasjonsfigurene i manualen.

BRUKSANVISNING EFK 5490-92 X GRAM

Les nøye igjennom denne bruksanvisningen før du bruker produktet!

L) Tilslutning til lysnettet (2)

Rens filteret, når displayet viser "C cirka hver anden til tredje uge.

Du er nå eier av en ny kjøkkenhette. Denne kjøkkenhette er spesielt konstruert og produsert for å dekke dine behov for fjerning av matlukt og os, og den vil garantert være et stilig element i et moderne kjøkken. Med sin moderne konstruksjon og seneste teknologi, er dette en kjøkkenhette med garantert høy prestasjon og elegant design. Les nøye igjennom denne bruksanvisningen før du installerer kjøkkenhetten. Den vil hjelpe deg å unngå feil under installasjon og bruk av hetten.

Vi ønsker at du skal være svært fornøyd med valget av vår kjøkkenhette.

Symbolene i denne bruksanvisningen betyr følgende:

Viktig informasjon som gjelder riktig bruk av produktet og din egen sikkerhet.

Farer som kan oppstå på grunn av feil bruk av produktet. Oppgaver som må utføres av en kvalifisert tekniker.

Informasjon om miljøvern.

Dette indikerer handlinger som ikke må utføres av brukeren.

INNHOLDSFORTEGNELSE

RETNINGSLINJER OM TRYGG BRUK 53

MONTERING 56

Produsenten forbeholder seg retten til å innføre endringer som ikke påvirker bruken av apparatet.

- Produsenten påtar seg ingen form for ansvar for skader forårsaket av installasjon eller bruk som ikke er i samsvar med instruksjonene i denne bruksanvisningen.

- Kjøkkenhettens funksjon er å fjerne matlukt. Ikke bruk kjøkkenhettens til andre formål enn dette.

- Kjøkkenhetten som skal brukes i avtrekksmodus må kobles til en egnet ventilasjonskanal (kjøkkenhetten må IKKE kobles til røykeller røykgasskanaler som er i bruk). Det er nødvendig med en utvendig avtrekkskanal. Lengden på kanal (med en standarddiameter på 120 eller 150 mm) må ikke være lenger enn 4,5 m. Avtrekkskanalen er også nødvendig for teleskopiske- og innebygde kjøkkenhetten som skal brukes i luftresirkulasjonsmodus.

- For kjøkkenhetter som skal brukes i luftresirkuleringsmodus må det installeres et aktivert kullfilter. I slike tilfeller er det ikke nødvendig å installere en avtrekkskanal, men vi anbefa-

ler at det installeres en luftledeskovl. (kun for pipekjøkkenhetter).

- Kjøkkenhetten er utstyrt med en belysnings- og avtrekksvifte som kan brukes hver for seg. I tillegg kan viften brukes med forskjellige hastigheter.

- Avhengig av produkttypen, er kjøkkenhetten konstruer til å festes permanent til en vertikal vegg over en gasseller elektrisk komfyr (pipe- og universalkjøkkenhetten), i taket over en gass- eller elektrisk komfyr (vifter over kjøkkenøy), på vertikalt innebygde kjøkenskap over en gass- eller elektrisk komfyr (teleskopiske og innebygde kjøkkenhetter). Før produktet installeres må du kontrollere at vegg-/takstrukturen er sterk nok til å bære kjøkkenhettens vekt. Enkelte kjøkkenhetter er svært tunge.

- For informasjon om hvilken avstand det må være mellom kjøkkenhetten og en elektrisk kokeplate, vennligst se det tekniske informasjonsarket. Hvis det er spesifisert en større avstand i installasjons-

instruksjonene for en gasskokeplate, må det tas hensyn til dette (Fig. 1a/b/c).

• La det aldri være åpen ild under kjøkkenhetten. Når kjeler og panner fjernes fra gassflammene, må flammene reduseres til den minimale innstillingen. Pass alltid på at flammen ikke brenner på utsiden av kjeler og panner, da dette vil føre til tapt energiforbruk samt en farlig varmekonsentrasjon.
• All mat som stekes i olje må være under konstant oppsyn, da overopphetet olje er svært lettantennelig.
• Trekk støpslet ut av veggkontakten før du foretar noen form for rengjøring eller vedlikeholds/reparasjonsarbeid.
• Tekstilfettfilteret skal skiftes ut, og aluminiumsfiltret skal rengjøres minst én gang i måneden for å forhindre brannfare (fett er svært lettantennelig).
• Hvis annet ikke-elektrisk utstyr brukes i samme rom som hetten (f. eks. ovner med flytende væske, gjennomstrømbare eller vo-

lumetriske varmtvannsberedere), vil det være nødvendig med tilstrekkelig ventilasjon (lufttilførsel). Kjøkkenhetten og forbrenningsutstyret kan trygt brukes samtidig, så lenge lufttilførselen og det negative trykket ikke overstiger 0,004 millibar der hvor disse enheten er plassert i rommet (dette gjelder ikke hvis kjøkkenviften brukes til å absorbere lukt).

• Ikke len deg på kjøkkenhetten
• Kjøkkenhetten skal rengjøres innvendig og utvendig regelmessig (minst én gang i måneden). Se avsnittet "Rengjøring" i denne bruksanvisningen.
• Hvis strømkabelen skades må den skiftes ut med en ny på et spesialverksted.
• Sørg for at kjøkkenhetten lett kan kobles fra strømuttaket, enten ved å trekk ut ledningen fra veggkontakten, eller ved å slå av den topolete bryteren.
• Dette produktet er ikke beregnet for personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på

erfaring og kunnskap, med mindre de har fått veiledning eller opplæring i bruk av apparatet av en person som er ansvarlig for deres sikkerhet.

• Barn må være under oppsyn for å forsikre om at de ikke leker med produktet.
• Kontroller at strøm- spenningen som er oppgitt på merkeskiltet korresponderer med

den lokale strømspenningen.

• Vikle ut og strekk strømkabelen før produktet installeres.
• Advarsel! Emballasjen (plastposer, små biter med polystyren, o.l.) må holdes utilgjengelige for barn när produktet pakkes ut.
• MERK: Før kjøkkenhetten kobles til strømuttaket, kontroller at strømkabelen er riktig festet og at den ikke er klemt av produktet. Vi anbefaler at du kontroller at kjøkkenhetten fungere som den skal før den installeres.

MONTERING

Elementer

Kjøkkenhetten består av følgende deler (Fig. 2a):

1-Innvendig pipe

2-Utvendig pipe

3-Kontrollpanel

4-Lys

5-Delt ekstraksjonsplate

Montering

Trinnvis fremgangsmåte for hvordan kjøkkenhetten monteres er vist i på side 61-64

Stille inn avtrekksmodus for kjøkkenhetten

I avtrekksmodus sendes luft ut av bygningen gjennom et spesielt rør. Ved bruk av denne innstillingen skal alle karbonfiltre fjernes. Kjøkkenhetten skal kobles til åpningen hvor luften sendes ut av bygningen, ved bruk av et fast eller bevegelig rør med en diameter på 120 mm. Røret må kjøpes hos en forhandler av installasjonsmaterialer.

Du må bruke en kvalifisert montør til å utføre dette arbeidet.

Stille inn luktabsorbasjonsmodus for kjøkkenhetten

I denne modusen vil filtrert luft sendes tilbake i rommet

via åpningene foran på hetten. Det må monteres et karbonfilter når denne modusen skal brukes. Vi anbefaler at du installerer en luftguide (avhengig av modell).

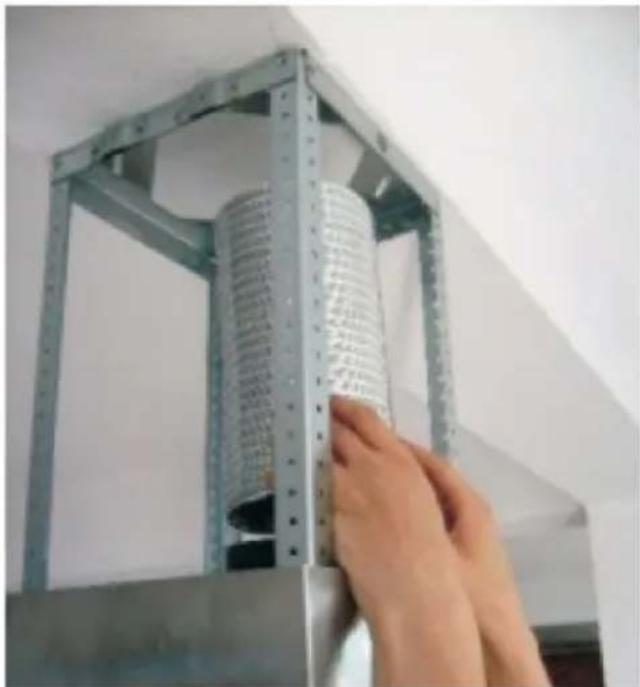

A) Installering av takkoblingsplate

Front-klistremerket (bilde 3) på takkoblingsplate og kontrollpanelet på pipehetten skal ha samme retning.

1) Drill 10 mm store hull i punktene A, B, C og D.
2) Sett 10 mm veggplugger i hullene A, B, C og D.
3) Fest takkoblingsplaten til taket ved hjelp av
4 skruer (5,5 x 45). Veggplugger, skruer og takkoblingsplate følger med pipeviften - bilde 3

bilde 3

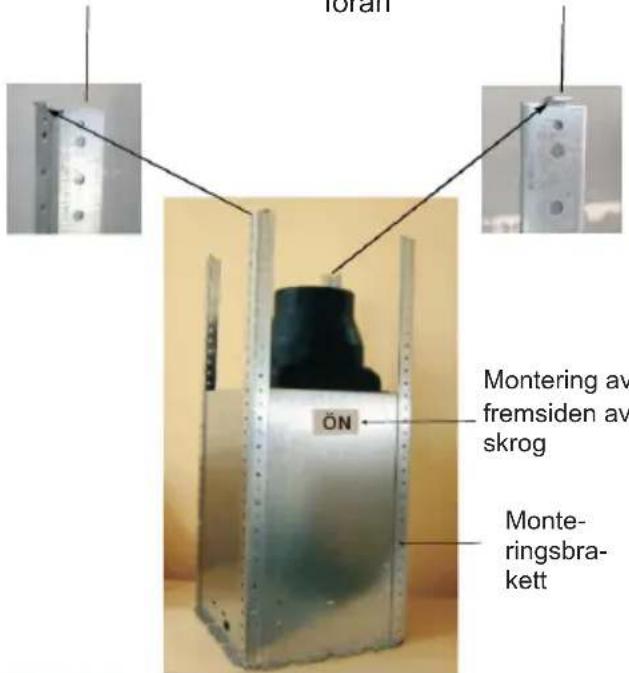

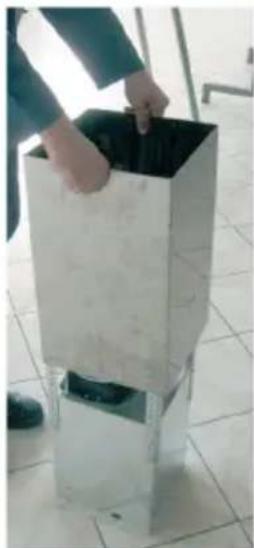

Front-klistremerket (bilde 4) viser hvor frontsiden til pipehetten skal installeres. Hjørnestykkene i front skal plasseres på høyre og venstre side. Hjørnestykkene bak skal velde utover. Skru de fire hjørnestykkene på motorblokken. Hengestangen skal henge i samme retning som takkoblingsplaten. Reguler lengde på pipeheten med disse hjørnestykkene.

Plasser innvendig pipe i utvendig pipe. Bruk en skrue på motorkabinettet for å sikre midlertidig kobling mellom pipene. (Slik at pipene ikke faller ned mens kobler motorkabinettet til takkoblingsplaten.) Fest pipene på denne skruen. (Skruehullene på den innvendige pipen skal passe til siden av motorkabinettet.) Bilde 5, 5a, 5b

Frontbrakettkobling, venstre og høyre foran

Frontbrakettkobling, foran

bilde 4

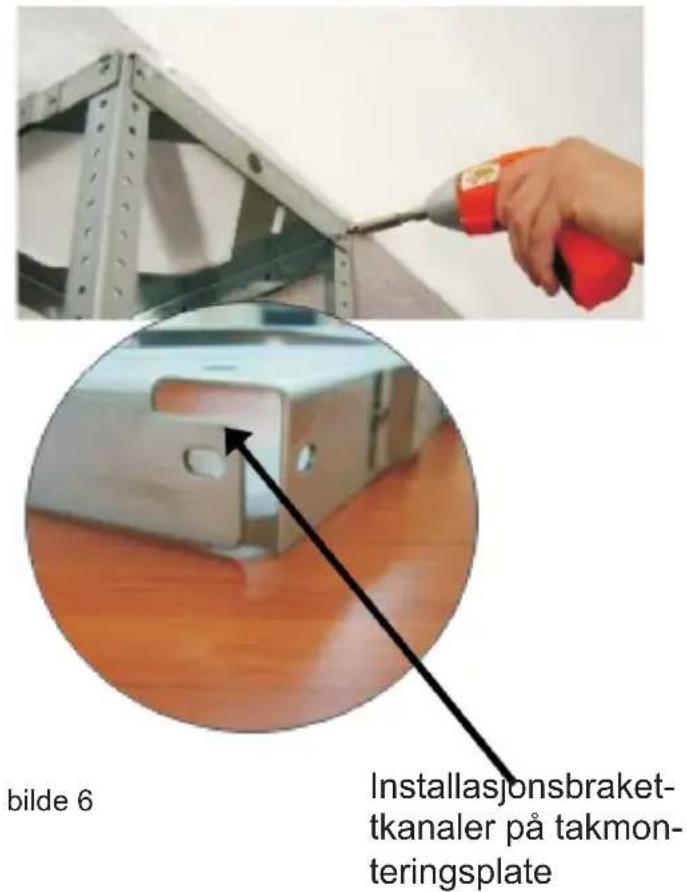

Plasser festede hengestifter på hengestangen via kanalene. Fest delene sammen ved hjelp av 3,5 x 9,5 Bilde 6

F) Installering av metallrammer

Bruk skruer fra installasjonsettet, og monter rammene til hengestiftene (bilde 9).

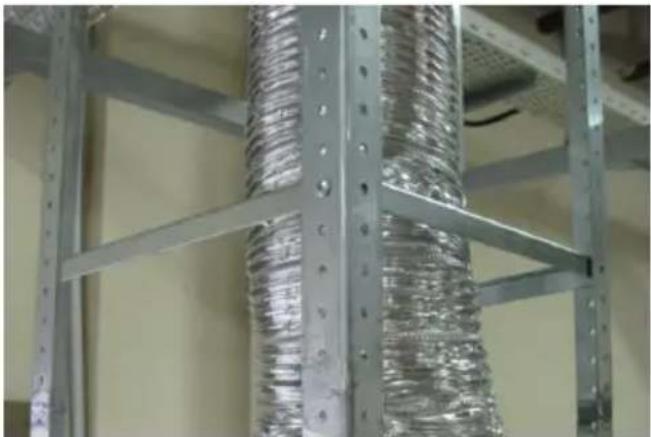

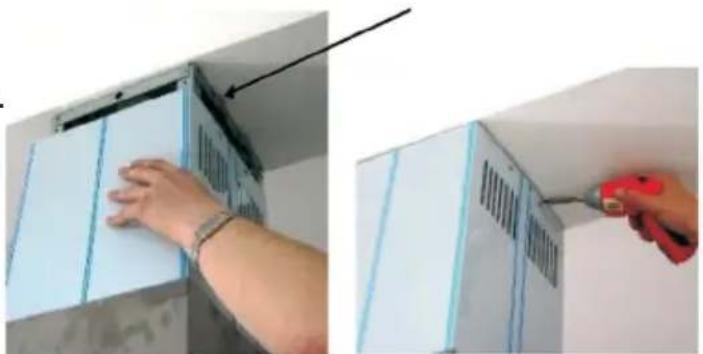

E) Installere fleksibelt aluminiumsrør

Koble det fleksible aluminiumrøret til uttakene på produktet og på kjøkkenveggen. Forsikre deg om at forbindelsen ikke vil løsne selv når produktet brukes på maksimum luftstrøm (bilde 7).

Trekk den innvendige pipen opp, juster hullene og fest ved hjelp av 3,5 x 9,5 nikkelbelagte skruer som vist på Bilde 10.

H) Fjern delt ekstraksjonsplate

For fjerne den delte ekstraksjonsplaten, trekker du den ned ved å holde oppe på høyre og venstre side - Bilde 11.

Bruk kontrollpanelet til å styre kjøkkenviften (Fig. 4)

DRIFTSMODUS

Kontrollpanel

Ventilatoren kan brukes med 5 hastigheter. Velg en hastighet som passer mengden med damp og os. Trykk på " "-knappen på kontrollpanelet for å starte viften Trykk på ">"-knappen for å øke hastigheten eller "<" for å redusere den. Når du slår på viften, kjører den alltid på hastighet 2.

Hettehastigheter

Den laveste og mellomste hastigheten skal brukes under normale forhold og ved små mengder os. Den høyeste hastigheten skal brukes ved store mengder os, f. eks. ved steking eller grilling.

Timer

Trykk på knappen Gfor å aktivere nedtellingsklokken. Trykk på knappen Gfor å starte tidtakeren. Viften vil slås av etter 15 minutter. Når tidtakeren teller ned, vil tallene blinke på displayet og viften vil slås av etter 15 minutter.

For å fjerne eventuelt gjenværende lukt og os fra kjøkkenet, anbefaler vi at du bruker denne funksjonene for viften i flere minutter etter at du er ferdig med matlagingen.

Belysning

Ventilatoren er utstyrt med LED lys. Trykk på knappen ♿på kontrollpanelet for å slå lyset av og på.

For å endre lysstyrke mens lyset er på, trykk på og lysknappen og hold den inne. Slipp knappen när ønsket lysstyrke er oppnådd. Trykk raskt to ganger på lysknappen for å få maksimal lysstyrke.

Vedlikehold

Regelmessig vedlikehold og rengjøring av kjøkkenhetten vil sørge for feilfri bruk og forlenget levetid for produktet. Pass på å skifte ut fett- og karbonfiltrene i henhold til instruksjonene.

Fettfilter i aluminium

Rengjøring

Rens filteret när displayet viser "omtrent hver 2.-3. uke.

For å fjerne symbolet over (når filteret er rengjort og satt tilbake), hold "1-knappen inne i 3 sekunder (pass på at viften ikke er i drift). «E»-symbolet vises på displayet, og viften fungerer normalt.

Dersom du ønsker å bruke viften mens "C-symbolet fortsatt vises, trykk på "1-knappen. Hastighetsindikasjonen vises i 1 sekund, og deretter vises "C-symbolet og motoren vil fortsette å kjøre.

MERK: “C-symbolet vises etter 60 timers drift.

Rengjør filteret ved å vaske det i oppvaskmaskin (maksimal temperatur 60 °C) eller for hånd ved å bruke mildt vaskemiddel.

Skite ut aluminiumsfilteret:

Ta ut fettfilteret i aluminium slik vist i Figur 5.

Det brukes akrylfilter i enkelte modeller. Filteret bør skiftes ut minst annenhver måned eller oftere dersom kjøkkenviften brukes intensivt.

Bruk - Kullfiltre kan kun brukes når kjøkkenviften ikke er koblet til en ventilasjonskanal. Filtre med aktivt kull kan absorbere matlukt til de er mettede. De kan ikke vaskes eller brukes på nytt, og de bør skiftes ut minst annenhver måned eller oftere dersom viften brukes svært intensivt.

Skifte ut kullfilteret:

Ta ut kullfilteret slik vist i Figur 6.

Lampe

Se Figur 7 for informasjon om hvordan du skifter pære i lampen. Skift ut pærene med samme type og spesifikasjoner (glødepære/halogen/LED-moduler) som var installert i kjøkkenhetten da du mottok den.

Rengjøring

Normal rengjøring av kjøkkenhetten:

• Ikke bruk en våt klut, svamp eller kraftig vannstråle.
• Ikke bruk løsemidler eller alkoholbasert rengjøringsmiddel, da dette vil gjøre den lakkerte overflaten matt.
• Ikke bruk etsende midler, spesielt ved rengjøring av rustfritt stål.
• Ikke bruk škurekluter som kan lage riper.

Vi anbefaler at du bruker en fuktig klut med et nøytralt rengjøringsmiddel.

Aluminiumfiltre kan vaskes i oppvaskmaskin. Fargen på aluminiumfiltre kan endre seg etter flere vask. Dette er normalt, og det er ikke nødvendig å skifte ut misfargede filtre.

RESIRKULERE EMBALLASJEN

Emballasjen vår er laget av miljøvennlige materialer som kan gjenvinnes:

• Ekstern emballasjen av papp/folie
  ● Polystyrendeler (PS) frie for klorfluorkarbon
  ● Polyetylen (PE)-folier og poser

DEPONERING AV PRODUKTET

Hvis produktet ikke lenger skal brukes, må du kutte kabelen før det kastes. Vi anbefaler også at ap- paratet lukkes eller gjø- res ubrukelig, slik at det ikke kan

være til skade for barn ved oppbevaring før det kastes. Dette produktet er merket med et utkrysset søppelbøtte-symbol i samsvar med det europeiske direktivet 2002/96/EC. Dette symbolet betyr at produktet ikke skal kastes

sammen med vanlig husholdningsavfall när det ikke lenger er i bruk. Du må levere inn apparatet på din lokale avfallsplass som er autorisert av de lokale myndighetene. Lokale avfallsplasser, innleveringssteder, butikker og kommunale gjenvinningsstasjoner er egnede steder for innlevering og deponering av produktet.

Det er ytterst viktig av bruke elektriske og elektroniske apparater og annet farlige materiale det inneholder innleveres på riktig måte for å beskytte nærmiljøet. Du må derfor overholde disse forholdsreglene når du kaster slike produkter.

Produsenterklæring

Produsenten erklærer herved at produktet oppfyller kravene i følgende europeiske direktiver:

● Lavspenningsdirektiv 2006/95/E∅F,
- Direktiv for elektromagnetisk kompatibilitet (EMC) 2004/108/EC,
● ErP Directive 2009/125/EC

og er derfor merket med C symbolet og har fått utstedt en samsvarserklæring som er gjort tilgjengelig for markedsregulatorene.
