BRUKSANVISNING CD 12V Biltema

8.1 Laddning av batteri

8.1 Lading av batteri

8.2 Montering og demontering av batteri

8.3 Funksjoner

a. Strømbryter ON/OFF (9)
b. Rotasjonsvelger/låseknapp (6)
c. Hurtigchuck (1)
d. Innstilling av boremodus eller moment ved skrutrekking.

e. Boring

f. Lampe (7)

9 OPPBEVARING

Denne bruksanvisningen inneholder viktig informasjon om bruk av maskinen og om sikkerhetsrisikoer forbundet med bruken. Alle operatører oppfordres til å lese bruksanvisningen før bruk og være spesielt oppmerksom på følgende symboler:

Dette symbolet betyr risiko for alvorlig ulykke.

oBs!

Dette symbolet betyr risiko for mindre person-skade eller maskinskade.

Vi tar forbehold om at illustrasjoner og beskrivelser av enkelte detaljer kanskje ikke alltid stemmer helt overens med maskinen. Eksempel på slike detaljer kan være farger på kabler eller utforming og plassering av knapper og brytere.

Drill/skrutrekker CD 12V har elektrisk brems og er beregnet for skrutrekking og boring i tre, plast, kera-mikk og metall. Maskinen må ikke bygges om eller brukes for andre formål.

4 GENERELLE SIKKERHETSFORSKRIFTER

Ved arbeid med maskiner bør punktene nedenfor alltid iakttas. Ta også hensyn til arbeidsplassens sikkerhetsforskrifter, og respekter alle lover, regler og forordninger som gjelder der maskinen brukes.

4.1 Arbeidsområde

• Rydd jevnlig. Støv, avfall og skrot på en arbeidsplass øker risikoen for ulykker, brann og eksplosjon.
• Arbeid ikke i mørke eller i dårlig belysning.
• Oppbevar eksplosive eller brannfarlige væsker og gasser utenfor arbeidsområdet.
• Hold barn og andre uvedkommende borte fra arbeidsområdet.
• Ha førstehjelpskrin og telefon tilgjengelig.

4.2 Personlig sikkerhet

• Les alltid bruksanvisningen før bruk.
• Vær spesielt oppmerksom på maskinens advarselsymboler.
• Bruk ikke maskinen dersom du er trett eller påvirket av alkohol, medisin eller narkotiske stoffer.
• Ved behov, bruk verneutstyr så som åndedrettsvern, vernehansker, hørselvern og vernebriller.
• Bruk ordentlige arbeidsklær og sklisikre sko.
• Bruk hårnett om du har langt hår, og bruk ikke smykker eller løstsittende klær som kan sette seg fast i maskinen.
• Ha hele tiden en god arbeidsstilling og god balanse.
• La aldri det at du er vant med maskinen føre til uforsiktighet.

4.3 Bruk og stell av maskiner

• Kontroller at alle beskyttelsesanordninger sitter på plass og virker som de skal.
• Kontroller at alle maskindeler, spesielt de bevegelige, er hele og sitter korrekt montert.
• Kontroller at alle knapper og reguleringsanordninger fungerer. Vær spesielt nøye med at strømbryteren virker, slik at du alltid kan slå av maskinen.
• Bruk ikke en defekt maskin. Lever den inn til et autorisert serviceverksted for reparasjon.

• Bruk kun anbefalte skjæreverktøy, tilbehør og reservedeler.

• Bruk maskinen kun på tiltenkt bruksområde. Arbeidet går alltid sikrere og raskere om maskinen brukes til det den er konstruert for.

• Overskrid ikke maskinens kapasitet.
• Grip alltid tak i maskinens håndtak når du bærer maskinen. Hold ikke fingeren på strømbryteren.
• Hindre utilsiktet start ved å bryte strømmen eller løsne hetten fra tennpluggen før service og reparasjon eller når maskinen ikke er i bruk.
• Fjern alltid nøkler, verktøy og andre løse deler fra maskinen før start.
• Gå aldri fra en maskin ubevoktet när motoren er i gang.
• Rengjør maskinen etter bruk, og foreta jevnlig service.
• Oppbevar maskinen på et tørt og beskyttet sted, utilgjengelig for barn.

4.4 Elsikkerhet

• Eksponer ikke elektriske maskiner for regn eller fukt dersom de ikke har en beskyttelsesgrad som tillater dette.
• Behandle kabler forsiktig, og beskytt dem mot varme, olje og skarpe kanter.
• Eventuell skjøtekabel skal ikke være rullet opp på en trommel. Dra ut hele kabelen fra kabeltrommelen.
• Bruk kun korrekt dimensjonerte skjøte-kabler med tanke på lengde og kabeltverr-snitt i forhold til uttatt strømstyrke.
• Utendørs skal det kun brukes skjøtekabler som er godkjent for utendørs bruk.
• Unngå kontakt med jordede flater, for eksempel rør, radiatorer og kjøleanlegg når du arbeider med maskinen. Risikoen for elektrisk støt øker når du er jordet.
• Eventuelle reparasjoner og kabelskifte skal utføres av autorisert elektriker.

4.5 Batterisikkerhet

• Maskinens batteri skal lades kun ved bruk av medfølgende batterilader. En batterilader som er egnet for en type batteri, kan innebære risiko for brann ved bruk sammen med en annen type batteri.

• Den medfølgende batteriladeren er beregnet kun for lading av medfølgende batteri. For at risiko for brann og eksplosjon skal forhindres, må den ikke brukes for lading av noen andre produkter.

• For å forhindre risiko for eksplosjon, kortslutt ikke batteriet, og beskytt det mot varme, direkte sollys og åpen ild.

• Dersom batteriet skades, kan batterisyre lekke ut fra batteriet. Om batterisyren kommer i kontakt med huden, skyll straks flaten med vann, fordi den kan forårsake irritasjon og brannskader. Om syren kommer i kontakt med øynene, må du oppsøke lege.
• Prøv ikke å reparere batteriet eller ta det fra hverandre. Feil montering kan forårsake elektrisk støt, gjøre batteriet strømførende eller forårsake brann.
• Utsett ikke batteriet for varme som overstiger 50 °C. Det kan da oppstå eksplosjon og/eller brann.

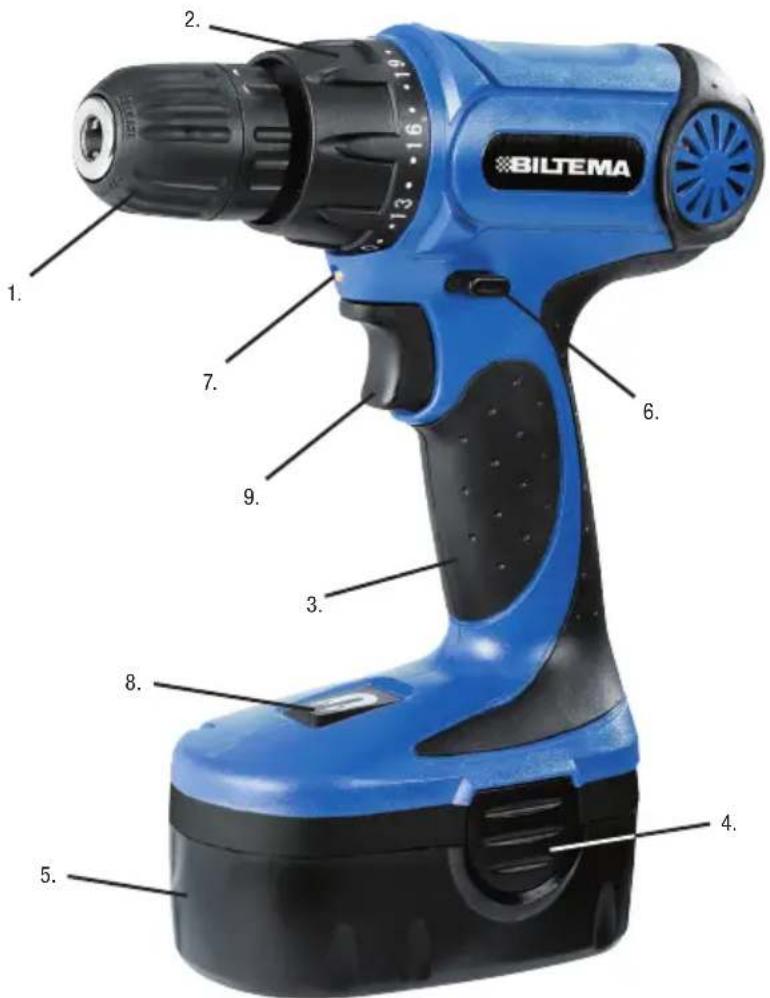

5. oversiktsBilde

1. Hurtigchuck
2. Momentvelger
3. Håndtak
4. Spenne for batteri
5. Batteri
6. Rotasjonsvelger/låseknapp
7. Lampe, LED
8. Bitsholder
9. Strømbryter ON/OFF (på/av)

6 MONTERING

Kontroller at drill, batterilader og batteri ikke har blitt skadet under transporten. Lad deretter batteriet helt opp.

7 SPESIELLE

SIKKERHETSFORSKRIFTER

7.1 Symboler og skilt på maskinen

Les gjennom bruksanvisningen, spesielt sikkerhetsinstruksjonene før maskinen tas i bruk. Bruk anbefalt verneutstyr.

Maskinen er dobbeltisolert og behøver ikke kobles til jordet uttak. Eventuell reparasjon av elektriske deler skal kun utføres av autorisert elektriker.

Advarsell! Les gjennom bruksanvisningen og følg sikkerhetsanvisningene.

Legg ikke batteriet i åpen ild; det kan eksplo- dere.

Utsett ikke batteriet for fukt eller vann.

Utsett ikke batteriet for temperaturer som overstiger 50 °C.

8 HÄNDTERING

8.1 Lading av batteri

Et nytt batteri er ikke ladet og må derfor lades helt opp før det tas i bruk. Deretter skal batteriet lades når det begynner å miste kraft eller før langvarig oppbevaring.

• Batteriet skal kun lades opp av medfølgende batterilader.
• Lad ikke batteriet om dets temperatur overstiger 30 °C.
• Oppbevar aldri batteriet i laderen; et full-ladet batteri skal tas ut av laderen.

Koble laderen til strømnettet, og sett batteriet i laderen. Indikatorlampen begynner å lyse rødt under lading. Etter ca. 3–5 timer er batteriet ladet. Ta batteriet ut av laderen.

OBS!

• La aldri batteriet bli for utladet; dersom batterispenningen er for lav, kan batteriladeren ikke lade opp batteriet.
  • Lad alltid batteriet helt opp.

8.2 Montering og demontering av batteri

Demonter batteriet ved å trykke inn de to spennene (4), og dra batteriet (5) ut nedover. Ved montering skal batteriet settes inn til det knepper til i spennene (4). Kontroller deretter at det er ordentlig fastspent.

8.3 Funksjoner

a. Strømbryter ON/OFF (9)

Med strømbryteren starter du maskinen og regulerer turtallet. Når strømbryteren slippes, stanser maskinen omgående, fordi den er utstyrt med en elektrisk brems.

OBS! Kjør ikke maskinen lenge på lav hastighet, fordi det da er risiko for overoppheting.

b. Rotasjonsvelger/låseknapp (6)

• Trykk inn knappen fra høyre for høyrerotasjon.
• Trykk inn knappen fra venstre for venstre-rotasjon.

- Sett knappen i midtposisjon for å låse maskinen og hindre utilsiktet start.

c. Hurtigchuck (1)

Åpne chucken ved å rotere den ytre hylsen til venstre. Monter verktøyet, og lås fast ved å rotere hylsen til høyre.

d. Innstilling av boremodus eller moment ved skrutrekking.

Momentet kan justeres fra 1 – 20 med momentvelgeren (2). Velg 1 for små skruer og myke materialer. Velg 20 for store skruer og harde materialer. Velg ved boring.

e. Boring

Ved boring i harde materialer, lag et merke med en syl for å hindre at boret sklir. Hold alltid i maskinen stodig med begge hender, og trykk inn ON/OFF-bryteren (9) for å bore. La maskinen gjøre jobben; trykk ikke for hardt når du borer.

• Bruk kun anbefalte bor og bits.
• Ved boring i metall, bruk kun skarpe hurtigstålbor.
• Bruk alltid en bitsholder sammen med korte bits.

f. Lampe (7)

Arbeidslampen gjør det lettere å arbeide i mørke rom. Den tennes når ON/OFF-bryteren (9) trykkes inn.

Rett aldri lampen mot øynene.

9 OPPBEVARING

Ved lengre tids oppbevaring:

• Tørk av maskin og lader med en myk, tørr klut.
• Lad batteriet helt opp; deretter skal det lades hver sjette måned.
• Still rotasjonsovelgeren i midtposisjon.
• Rengjør maskinen og batteriladeren.
• Oppbevar maskinen på et tørt og frostfritt sted, ikke over +40 °C, utilgjengelig for barn og andre uvedkommende.

Fjern alltid batteriet fra maskinen ved service og vedlikehold.

Verken maskin eller batterilader krever spesielt vedlikehold utover følgende:

• Rengjør maskinens ytterdeksel jevnlig etter bruk.
• Bruk ingen skarpe gjenstander for å rengjøre maskinen.
• La ingen form for væske komme inn i ma- skinen. Bruk en myk, ren klut for rengjøring av maskinens ytterdeksel for smuss, olje, fett, støv etc.
• Bruk ikke kjemikalier ved rengjøring av maskinens plastdeler, fordi dette kan skade plastdelene.
• Hold alltid maskinens ventilasjonshull åpne og rene.

11 EE-AVFALL

Brukte elektriske og elektroniske produkter, deriblant alle typer batterier, skal leveres til gjenvinning på eget innsamlingssted. (I henhold til direktiv 2012/19/EU og 2006/66/EC)

10 serviCe og vedligeholdelse

Fjern altid batteriet fra maskinen ved service og vedligeholdelse.
