BRUKSANVISNING 17-353 Biltema

Denne bruksanvisningen inneholder vesentlig informasjon om bruk av maskinen og om sikkerhetsrisikoer forbundet med bruken. Alle operatører oppfordres til å lese bruksanvisningen før bruk og være spesielt oppmerksom på følgende symboler:

Dette symbolet betyr risiko for alvorlig ulykke, eventuelt med dødelig utfall.

OBS!

Dette symbolet betyr risiko for mindre person-skade eller maskinskade.

Vi tar forbehold om at illustrasjoner og beskrivelser av enkelte detaljer kanskje ikke alltid stemmer helt overens med maskinen. Eksempel på slike detaljer kan være farger på kabler eller utforming og plassering av knapper og brytere.

Art nr.: 17-353
Luftforbruk ved 6 bar .....230 liter/min
Anbefalt arbeidstrykk: .....6 bar
Maks. trykk: .....8 bar
Maks. moment: ....310 Nm
Boltkapasitet gjenger: .....Maks. ∅ 16 mm

Turtall, ubelastet: ....Maks. 7000 rpm

Luftutslipp:....Forover

Tilkobling:....1/4"

Anbefalt slangediameter: ..... 8/8"

Lydtrykk 10 m(L _PA )....85 dB(A)

Lydeffekt (L _WA )....96 dB(A)

Vibrasjoner: 2,6 m/s²

Vekt: 2,2 kg

3. BRUKSOMRÅDE

17-353 er en trykkluftdrevet hamrende muttertrekker med små vibrasjoner. Den har reversibel rotasjonsretning, innstillbart moment, innebygd luftregulator, og utslippet er rettet forover. Verktøyet er konstruert for å:

• brukes sammen med 1/2" kraftpiper framstilt av CrMo-stål.
• løsne og stramme bolter.
• brukes i samsvar med instruksjonene i denne bruksanvisningen.

Verktøyet må ikke:

• brukes sammen med vanlige piper av CrV-stål.
• brukes til annet arbeid enn det den er framstilt for.

4. GENERELLE

SIKKERHETSFORSKRIFTER

Ved arbeid med maskiner bør punktene nedenfor alltid iakttas. Ta også hensyn til arbeidsplassens sikkerhetsforskrifter, og respekter alle lover, regler og forordninger som gjelder der maskinen brukes.

4.1 Arbeidsområde

• Rydd jevnlig. Støv, avfall og skrot på en arbeidsplass øker risikoen for ulykker, brann og eksplosjon.
• Arbeid ikke i mørke eller i dårlig belysning.
• Oppbevar eksplosive eller brannfarlige væsker og gasser utenfor arbeidsområdet.
• Hold barn og andre uvedkommende borte fra arbeidsområdet.
• Ha førstehjelpskrin og telefon tilgjengelig.

4.2 Personlig sikkerhet

• Les alltid bruksanvisningen før bruk.
• Vær spesielt oppmerksom på maskinens advarselsymboler.
• Bruk ikke maskinen dersom du er trett eller påvirket av alkohol, medisin eller narkotiske stoffer.
• Ved behov, bruk verneutstyr så som åndedrettsvern, vernehansker, hørselvern og vernebriller.
• Bruk ordentlige arbeidsklær og sklisikre sko.
• Ha hele tiden en god arbeidsstilling og god balanse.
• La aldri det at du er vant med maskinen føre til uforsiktighet.

4.3 Bruk og stell av trykkluftmaskiner

• Kontroller at alle beskyttelsesanordninger sitter på plass og virker som de skal.
• Kontroller at alle maskindeler, spesielt de bevegelige, er hele og sitter korrekt montert.
• Kontroller at alle knapper og brytere fungerer. Vær spesielt nøye med at avtrekkeren virker, slik at du alltid kan slå av maskinen.
• Bruk ikke en defekt maskin. Lever den inn til et autorisert serviceverksted for reparasjon.
• Bruk kun anbefalte skjærverktøy, tilbehør og reservedeler.
• Bruk maskinen kun for tiltenkt bruksområde. Arbeidet går alltid sikrere og raskere om maskinen brukes til det den er konstruert for.
• Overskrid ikke maskinens kapasitet.
• Grip alltid tak i maskinens håndtak når du bærer maskinen. Hold ikke fingeren på avtrekkeren.
• Hindre utilsiktet start ved å fjerne lufttilførselen (trykkluftslangen) før service og reparasjon eller når maskinen ikke er i bruk.
• Fjern alltid nøkler, verktøy og andre løse deler fra maskinen før start.
• Gå aldri fra en maskin ubevoktet när lufttilførselen (trykkluftslangen) er tilkoblet.
• Rengjør maskinen etter bruk, og utfør service jevnlig.
• Bruk anbefalt arbeidstrykk. Overskrid aldri maskinens maksimalt tillatte trykk.
• Smør maskinen daglig for å unngå innvendig korrosjon.
• Kontroller at trykkluftslangen er hel før

tilkobling, og hold den borte fra varme og skarpe kanter.

• Kontroller at alle tilkoblinger i trykkluftsystemet er tette.
• Løft eller bær aldri maskinen i trykkluft-slangen.
• Følg kompressorens instruksjoner om stell, og tøm dens lufttank daglig.

5. OVERSIKTSBILDE

1. Avtrekker
2. Ratt momentinnstilling
3. Lufttilkobling
4. Innstikksnippel
5. Velger rotasjonsretning
6. Drivtapp
7. Utslipp

6. INSTALLASJON OG MONTERING

Skru innstikksnippelen fast i muttertrekkeren; bruk gjengetetning.

7. SPESIELLE SIKKERHETSFORSKRIFTER

7.1 Risiko ved arbeid med trykkluftdrevet muttertrekker

• Risiko for hørselskade – lydvolumet overstiger 85 dB(A), bruk hørselvern!
• Risiko for innånding av farlige stoffer – bruk åndedrettsvern ved arbeid i nærheten av en bils bremsesystem; det kan finnes asbeststøv der.

8. HÅNDTERING

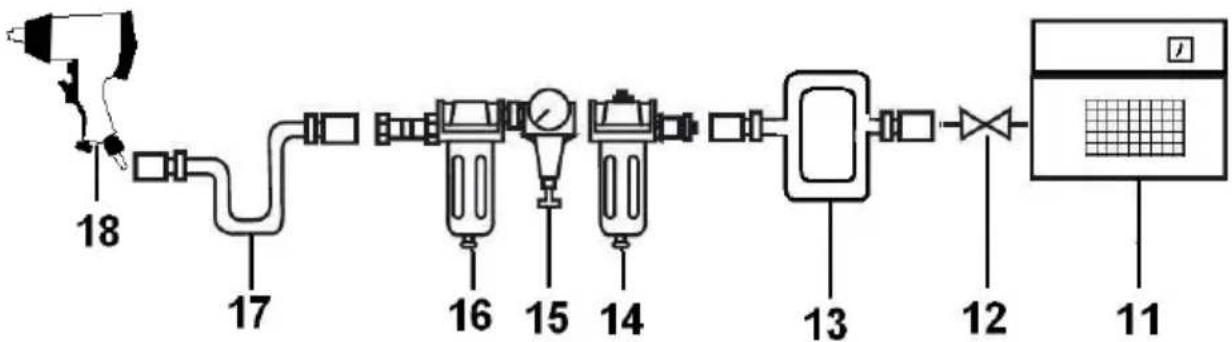

8.1 Trykkluftsystem

1. Kompressor - Følg anvisninger for stell og tøm lufttanken daglig.
2. Avstengningsventil
3. Trykkluftledning - For å kompensere for trykkfall i lange trykkluftledninger over 8 m kan trykket økes. Slangens innerdiameter skal helst være minst 1/2" eller være i en ringledning.
4. Vannavskiller - Trykkluft inneholder fukt og andre urenheter som kan medføre rust og/eller økt slitasje. Vann kondenseres i trykkluftslanger.
5. Trykkregulator - For høyt trykk kan skade verktøyet og forkorte dets levetid. Reguler arbeidstrykket så nær trykkluftverktøyet som mulig.
6. Tåkesmører - Smør trykkluftverktøyet korrekt for optimal levetid.
7. Trykkluftslange
8. Trykkluftverktøy

8.2 Smøring

Det er viktig at verktøyet smøres ordentlig, men ikke for mye. Bruk kun tåkesmøreolje beregnet for trykkluftverktøy. Annen type olje kan skade pakninger i verktøyet.

Koble gjerne en automatisk täkesmører på trykkluftslangen, fordi dette øker verktøyets levetid. Kontroller og juster täkesmøreren jevnlig ved å fylle på täkesmøreolje, og plasser et papir rett foran verktøyets utslipp. Hold avtrekkeren inntrykt i 30 sekunder, og det skal da dannes en tynn oljeflekk på papiret om täkesmøreren er korrekt innstilt. For mye olje skal unngås.

Om tåkesmører ikke er montert, skal verktøyet smøres med 2–6 dråper i luftinntaket minst en gang om dagen eller etter ca. to timers bruk. Ta også hensyn til luftfuktighet og arbeidsmiljø.

8.3 Stramme eller løsne bolt

1. Kontroller at trykkluftsystem og trykkluftverktøy er hele.
2. Kontroller at kraftpipen er hel, og monter den på drivtappen (5).
   OBS! Hullet i kraftpipen skal ikke være mot ringens åpning på drivtappen.
3. Velg ønsket rotasjonsretning med velgeren (2).
4. Inntrykt bakfra – stramming, rotasjon med klokka.
5. Inntrykt forfra – løsning, rotasjon mot klokka.
6. Trykk inn og vri rattet (3) og still inn ønsket moment.
7. Smør verktøyet dersom täkesmører ikke brukes.
8. Start kompressoren og kontroller at trykkregulatoren (15) er innstilt på 6 bar. Dersom

det ikke finnes en separat trykkregulator (15) i trykkluftsystemet så henvises det til kompressorens trykkregulator.

1. Koble trykkluftverktøyet til trykkluftsslangen, og trykk inn avtrekkeren. Turtallet reguleres med avtrekkeren.
2. Etter avsluttet arbeid, fjern trykkluftslangen fra verktöyet.

• Kontroller alltid trykket i et trykkluftsystem før et verktøy tilkobles.
• Koble alltid verktøyet fra lufttilførsel ved skifte av kraftpipe.

9. OPPBEVARING

• Kontroller at maskinen er hel og godt rengjort.
• Hell 6 dråper tåkesmøreolje i luftinntaket, og kjør verktøyet på halv fart i 30 sekunder.
• Oppbevar maskinen i et tørt og kjølig rom, utilgjengelig for barn og andre uvedkommende.
• Oppbevar alltid maskinen i et miljø med temperatur mellom 0 °C og +40 °C.
• Oppbevar ikke maskinen i nærheten av kjemikalier, løsemidler eller gjødsel. Slike produkter er ofte nedbrytende og kan forårsake uopprettelig skade på verktøyet.

Verktøyet må ikke være koblet til lufttilførsel/trykkluftslange ved service og vedlikehold!

10.1 Service

Daglig: Kontroller at verktøyet er helt, og tørk av det med en tørr klut.

Verktøyet mister raskt kraft og fart	1. Trykkfall pga. for lang og un-derdimensjonert trykkluftsslange.2. For liten kompressor.	1. Forkort og/eller skift ut trykkluftslangen med en med større innerdiameter.2. Bytt til større kompressor, eller vent med arbeidet til kompressoren har opparbeidet et høyere trykk.
Verktøyet roterer ikke.Luften strømmer fritt fra utslippet.	Rotoren har satt seg fast pga. av smuss og oksidasjon.	Hell tåkesmøreolje i luftinntaket. Kjør verktøyet i korte, raske kjøringer, og veksle om mulig rotasjonsretning. Gjenta helt til verktøyet går normalt.
