KÄYTTÖOHJE 17-353 Biltema

Tässä käyttöohjeessa on tärkeitä tietoja laitteen käyttämisestä ja sen turvallisuusriskeistä. Kaikkia käyttäjiä kehotetaan lukemaan käyttöohje ennen käyttämistä ja kiinnittämään erityistä huomiota näihin symboleihin:

Tämä symboli merkitsee vakavan henkilövahingon ja mahdollisesti kuoleman vaaraa.

HUOMIO!

Tämä symboli merkitsee vähäisen henkilövahingon tai konevaurion vaaraa.

Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa laitetta täydellisesti. Esimerkkejä tällaisista osista voivat olla kaapelien värit tai muoto sekä painikkeiden ja säätimien sijainnit.

Säilytä käyttöohje turvallisessa paikassa laitteen lähellä. Jos laite myydään, käyttöohje on annettava laitteen mukana.

2. TEKNISET TIEDOT

Tuotenro .....17-353
Ilmankulutus 6 baarin paineella 230 litraa/min.
Suositeltu työpaine ....6 baaria
Enimmäispaine ....8 baaria
Suurin vääntömomentti .....310 Nm
Pulttien kierteet .....Enintään ∅ 16 mm
Kierrosnopeus kuormittamattomana
Enintään 7000 rpm.
Ilman ulostulo ....Eteenpäin

Liitäntä 1/4"
Suositeltu letkun läpimitta ....≥3/8"
Äänenpaine 10 m(L PA ) . . . . . . . .85 dB(A)
Äänenvoimakkuus (L WA ) .....96 dB(A)
Tärinä 2,6 m/s²
Paino....2,2 kg

3. KÄYTTÖKOHTEET

17-353 onpaineilmakäyttöinen iskevä vain vähän tärisevä mutterinväännin. Sen vääntömomenttia voidaan säätää ja pyörintäsuunta vaihtaa. Siinä on sisäinen ilmansäädin, ja ilmanpoisto on suunnattu eteenpäin. Työkalu on tarkoitettu

• käytettäväksi yhdessä CrMo-teräksestä valmistettujen 1/2 tuuman voimahylsyjen kanssa
• pulttien irrottamiseen ja kiristämiseen
• käytettäväksi tätä käyttöohjetta noudattaen.

Työkalua ei saa

• käyttää yhdessä tavallisesta CrV-teräksestä valmistettujen hylsyjen kanssa
• käyttää muihin tarkoituksiin kuin sen omaan käyttötarkoitukseen.

4. YLEISET TURVALLISUUSOHJEET

Laitetta käytettäessä on otettava huomioon seuraavat seikat. Ota lisäksi huomioon työpai- kan turvallisuusohjeet ja noudata kaikkia lait- teen käyttämistä koskevia lakeja ja asetuksia.

4.1 Työskentelyalue

• Siivoa säännöllisesti. Pöly, roskat ja jätteet käyttöpaikassa voivat lisätä onnettomuuden, tulipalon tai räjähdyksen vaaraa.
• Älä työskentele pimeällä tai huonossa valaistuksessa.
• Säilytä räjähtäviä tai syttyviä nesteitä ja kaasuja työskentelyalueen ulkopuolella.
• Pidä lapset ja asiattomat henkilöt poissa työskentelyalueelta.
• Varaa sidetarpeita ja puhelin käsille.

4.2 Henkilöturvallisuus

- Lue käyttöohje huolellisesti ennen käyttämistä.

- Kiinnitä huomiota erityisesti laitteen varoitussymboleihin.

- Älä käytä laitetta, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuk- sen alainen.

- Käytä tarvittaessa suojavarusteita, kuten suojalaseja, hengityssuojainta, suojakäsineitä ja kuulonsuojaimia.

- Käytä kunnollisia työvaatteita ja turvajalkineita.

- Työskentele aina oikeassa asennossa. Säilytä hyvä tasapaino.

- Älä aliarvioi tämän laitteen käyttämiseen liittyviä vaaroja siksi, että olet tottunut käyttämään sitä.

4.3 Painailmalaitteiden käyttäminen ja hoitaminen

- Tarkista, että kaikki suojukset ovat paikoillaan ja toimivat oikein.

- Tarkista, että laitteen kaikki osat, varsinkin liikkuvat, ovat ehjät ja kunnolla paikallaan.

- Tarkista, että kaikki painikkeet ja säätimet toimivat. Varmista erityisesti, että liipaisin toimii, jotta voit sammuttaa laitteen.

- Älä käytä viallista laitetta. Toimita se valtuutettuun huoltokorjaamoon korjattavaksi.

- Käytä vain suositeltuja varaosia ja tarvikkei-ta.

- Laitetta saa käyttää ainoastaan sen käyttö-tarkoitukseen. Työ sujuu aina nopeammin ja turvallisemmin, kun laitetta käytetään vain sen käyttötarkoitukseen.

- Älä ylitä laitteen suurinta kapasiteettia.

- Kanna laitetta aina sen kädensijasta. Älä pidä sormea liipaisimen päällä.

- Estä laitteen käynnistyminen vahingossa irrottamalla paineilman syöttö (paineilmaletku) ennen laitteen korjaamista tai huoltamista tai kun sitä ei käytetä.

- Tarkista ennen laitteen käynnistämistä, että kaikki avaimet, työkalut ja muut irtonaiset osat on poistettu siitä.

- Älä koskaan jätä laitetta ilman valvontaa, kun se on yhdistetty paineilman syöttöön (paineilmaletkuun).

- Puhdista laite aina käytön jälkeen. Huolla se säännöllisesti.

- Noudata työpainesuositusta. Älä ylitä laitteen suurinta sallittua painetta.

- Voitele laite päivittäin sisäosien korroosion välttämiseksi.

- Tarkista ennen paineilmaletkun yhdistämistä, että se on ehjä. Pidä se loitolla terävistä reunoista ja kuumista esineistä.

- Tarkista, että kaikki paineilmajärjestelmän liitokset ovat täysin tiiviitä.

- Älä koskaan nosta laitetta paineilmaletkusta.

- Noudata kompressorin hoito-ohjeita. Tyhjennä vesi sen ilmasäiliöstä päivittäin.

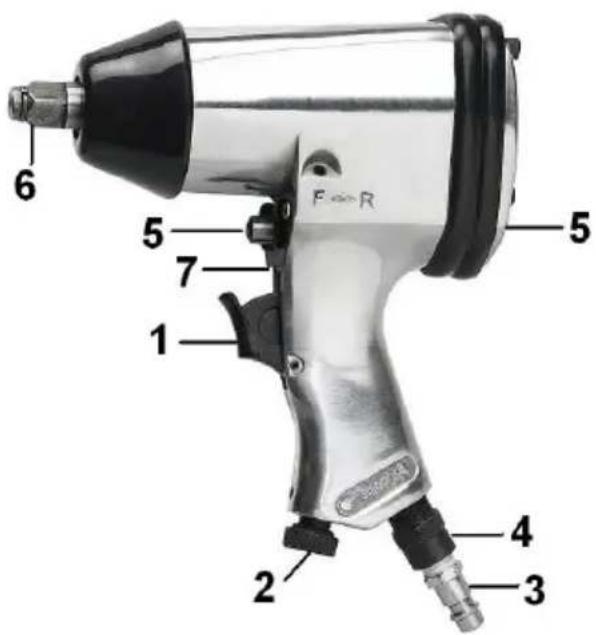

5. YLEISKUVA

1. Liipaisin

2. Momentinsäätöpyörä

3. Ilmaliitäntä

4. Pistoliitin

5. Pyörintäsuunnan valitsin

6. Vääntiö

7. Ulospuhallus

6. KOKOAMINEN

Kiinnitetään pistoliitin mutterinvääntimeen. Tiivistä kierreliitäntä.

7. ERITYISET TURVALLISUUSOHJEET

7.1 Vaarat paineilmakäyttöistä mutterinväännintä käytettäessä

• Kuulovamman saamisen vaara. Äänitaso ylittää 85 dB(A), joten käytä kuulosuojaimia!
• Vaarallisten aineiden sisäänhengittämisen vaara. Käytä hengityssuojaa auton jarrujärjestelmän lähellä. Muutoin on olemassa asbestipölyn hengittämisen vaara.

8. KÄYTTÄMINEN

8.1 Paineilmajärjestelmä

1. Kompressori Noudata hoito-ohjeita ja tyhjennä vesi ilmasäiliöstä päivittäin.
2. Sulkuventtiili
3. Paineilmaletku - Jos paineilmaletkujen pituus ylittää 8 m, painetta voidaan lisätä paineenlaskun kompensoimiseksi. Letkun sisäläpimitan tulee olla mieluiten vähintään 1/2", tai letkun on oltava vahvistettu.
4. Vedenerotin - Paineilma sisältää koste- utta ja muita epäpuhtauksia, jotka voivat aiheuttaa ruostumista ja/tai lisätä kulumista. Paineilmaletkuun tiivistyy vettä.
5. Paineensäädin - Liian suuri paine voi vahingoittaa työkalua ja lyhentää sen käyttöikää. Säädä työpaine mahdollisimman lähellä paineilmakäyttöistä työkalua.
6. Öljysumutin - Kun paineilmatyökalua voidellaan oikein, sen käyttöikä pitenee.
7. Paineilmaletku
8. Paineilmatyökalu

8.2 Voiteleminen

On tärkeää voidella työkalu kunnolla mutta ei liikaa. Käytä vain paineilmatyökaluille tarkoi- tettua sumutettavaa öljyä. Muunlainen öljy voi vaurioittaa työkalun tiivisteitä.

Paineilmaletkuun voidaan yhdistää automaattinen öljynsumutin, sillä se pidentää työkalun käyttöikää. Tarkista ja säädä öljysumutin säännöllisesti täyttämällä se sumutettavalla öljyllä ja asettamalla paperiarkki työkalun ulospuhalluskohdan eteen. Pidä liipaisinta! painettuna 20 sekuntia. Jos öljysumutin on säädetty oikein, paperiin muodostuu ohut öljyläikkä. Liikaa öljyä on vältettävä.

Jos öljysumutinta ei ole asennettu, työkalu on voideltava asettamalla 2–6 tippaa öljyä vähintään kerran päivässä tai noin kahden tunnin käytön jälkeen ilmankosteuden ja työskentely-ympäristön mukaan.

8.3 Pultin kiristäminen tai irrottaminen

1. Tarkista, että paineilmajärjestelmä ja paineilmakäyttöinen työkalu ovat ehjiä.
2. Tarkista, että voimahylsy on ehjä. Kiinnitä se vääntiöön (5).
   HUOMIO! Voimahylsyn aukko ei saa osoit-taa vääntiön renkaan aukkoon.
3. Valitse pyörimissuunta valitsimen (2) avulla.
4. Painettuna takaapäin – kiristää, pyörii myö-täpäivään
5. Painettuna edestäpäin – kiristää, pyörii vastapäivään
6. Valitse vääntömomentti painamalla ja kääntämällä säädintä (3).
7. Jos öljysumutinta ei käytetä, voitele työkalu.
8. Käynnistä kompressori. Tarkista, että painesäädin (15) on asetettu 6 baariin.

Jos paineilmajärjestelmässä ei ole erillistä paineensäädintä (15), käytä kompressorin paineensäädintä.

1. Yhdistä paineilmatyökalu paineilmaletkuun ja paina liipaisinta. Kierrosnopeutta säädetään liipaisimen avulla.
2. Kun työ on valmis, irrota paineilmaletku työkalusta.

• Tarkista aina ennen työkalun yhdistämistä, että paineilmajärjestelmässä on painetta.
• Irrota työkalu aina ilmansyötöstä ennen voimahylsyn vaihtamista.

9. SÄILYTTÄMINEN

• Tarkista, että laite on ehjä ja puhdistettu hyvin.
• Kaada ilmanottoon 6 pisaraa sumutusvoiteluöljyä. Anna työkalun toimia puolella nopeudella 30 sekunnin ajan.
• Säilytä laitetta kuivassa viileässä paikassa poissa lasten ja sivullisten ulottuvilta.
• Säilytä laitetta paikassa, jossa lämpötila on 0 - +40 °C.
• Älä säilytä laitetta kemikaalien, liuottimien tai lannoitteiden läheisyydessä. Tällaisista aineista usein muodostuvat hajoamistuotteet voivat vaurioittaa laitetta pysyvästi.

10. HUOLTO JA KUNNOSSAPITO

Työkalu ei saa olla yhdistettynä ilmansyöttöön tai paineilmaletkuun, kun sitä korjataan tai huolletaan.

10.1 Huolto

Päivittäin: Tarkista, että työkalu on ehjä. Pyyhki se puhtaaksi kuivalla kankaalla.

Viikoittain: Tarkista öljysumutin, täytä öljyä ja säädä tarvittaessa

10.2 Vianetsintä

VIKA SYY TOIMENPIDE

Työkalun teho häviää no-peasti ja se hidastuu.	1. Liian pitkässä ja ohuessa paineilmaletkussa paine laskee nopeasti.2. Kompressorin teho ei riitä.	1. Lyhennä paineilmaletkua tai vaihda se suu-remman läpimitan omaavaan letkuun.2. Ota käyttöön tehokkaampi kompressori tai aloita työ vasta kun kompressori tuottaa suurempaa painetta.
Työkalu ei toimi. Ilmaa virtaa vapaasti ulos poistoaukosta.	Roottori on juuttunut kiinni lian ja hapettumisen vuoksi.	Kaada ilmanottoon sumutusvoiteluöljyä.Käytä työkalua lyhyinä nopeina jaksoina.Vaihtele pyörimissuuntaa mahdollisuuksien mukaan. Toista toimia, kunnes työkalu toimii normaalisti.
