BRUKSANVISNING KCST1329ED Park & Garden

Du vil trenge denne bruksanvisningen for å sjekke sikkerhetsinstrukser, prosedyrer for korrekt bruk, og garanti. Legg bruksanvisningen og garantibevis/kvittering på et tørt, sikkert sted for fremtidig referanse.

INNHOLDSFORTEGNELSE

Sikkerhetsinstrukser 2

Monteringsinstrukser 5

Funksjonsbeskrivelse....8

Instrukser for bruk....9

Justering 14

Smøring....16

Vedlikehold 17

Garanti 18

Feilsøing....19

Deleliste 20

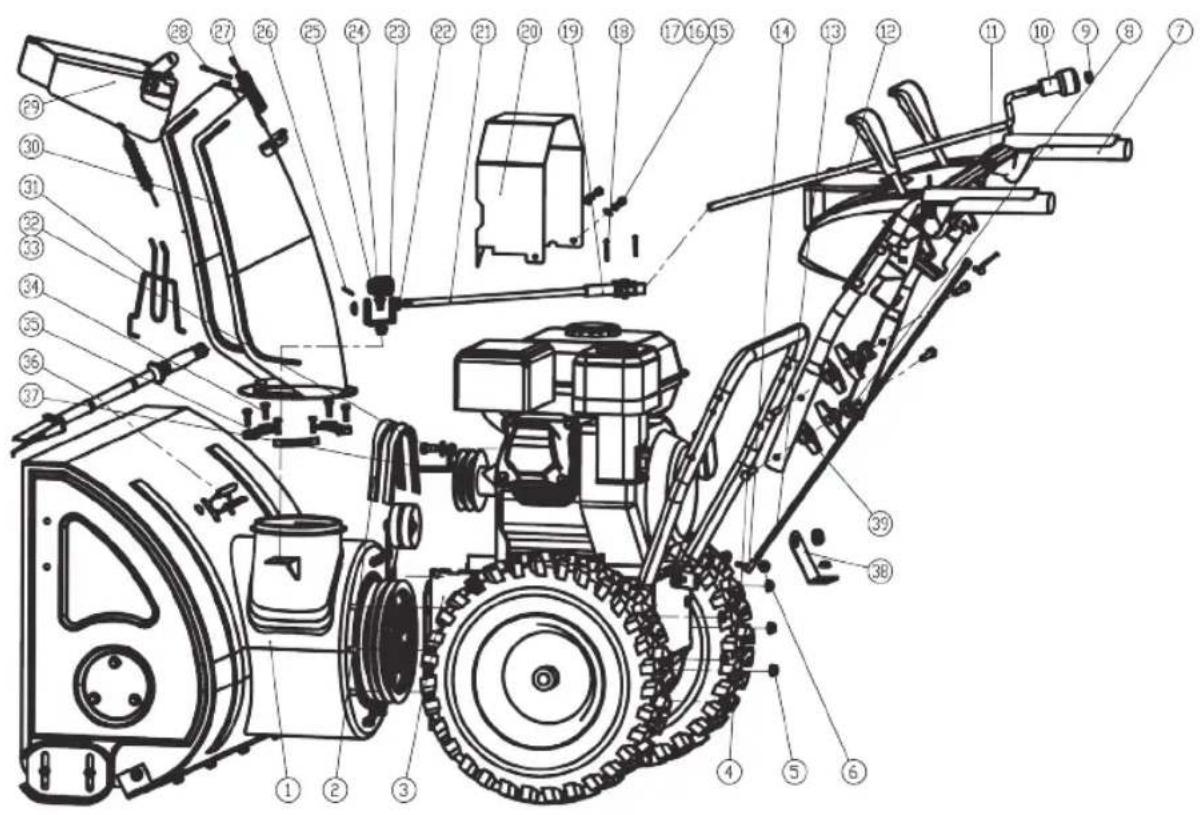

Oversiktsdiagram....23

SIKKERHETSINSTRUKSER

VIKTIG: Les sikkerhetsregler og instrukser nøye før du tar maskinen i bruk.

Denne enheten er utstyrt med en forbrenningsmotor, og bør ikke brukes på eller i nærheten av skog, kratt, busker eller gress med mindre motorens eksos-system er utstyrt med en gnistfanger som tilfredsstiller gjeldende lover og regler.

Hvis en gnistfanger brukes, er det brukerens plikt å tilse at den er i god stand.

Dette symbolet indikerer viktig sikkerhets-

informasjon som må leses og tas til følge for å unngå fare for skader på brukeren, andre personer, eller eiendom. Les og følg alle instruksene i denne bruksanvisningen før du begynner å bruke snøfreseren.

Hvis disse instruksene ikke blir fulgt, kan det resultere i personskade.

Når du ser dette symbolet – vær varsom!

Eksosen fra snøfreserens motor, og enkelte

komponenter i maskinen, inneholder eller avgir kjemikalier som kan forårsake kreft, fødselsskader, samt skade reproduksjonsevnen.

FARE: Denne maskinen er utformet for å brukes i henhold til sikkerhetsinstruksene i denne bruksanvisningen. Som med alle typer elektroverktøy, kan uforsiktighet eller feil fra brukerens side resultere i alvorlige skader. Snøfreseren er i stand til å kutte av hender og føtter, og kan også kaste ut gjenstander i stor hastighet. Hvis sikkerhetsinstruksene ikke blir fulgt kan det medføre alvorlige skader eller dødsfall.

For å bruke dette verktøyet på riktig måte, må du følge sikkerhetsinstruksene, monterinsinstruksene og bruksinstruksene i denne bruksanvisningen. Alle personer som bruker og vedlikeholder maskinen må være informert om potensielle farer, og må gjøre seg kjent med denne bruksanvisningen før bruk.

Vær alltid på vakt hvis barn oppholder seg i nærheten av området der snøfreseren blir brukt.

Det er også viktig at å følge gjeldende ulykkesforebyggende forskrifter, samt generelle helse- og sikkerhets-tiltak.

Når du bruker bensindrevet utstyr, bør grunnleggende sikkerhetsregler, inkludert de følgende, alltid følges for å redusere risikoen for alvorlige personskader og/eller skader på snøfreseren.

Les alle disse advarslene og instruksene før du bruker maskinen. Ta vare på bruksanvisningen for fremtidig referanse.

1. Les, forstå og følg alle instruksene på maskinen og i bruksanvisningen før du prøver å montere og/eller bruke maskinen. Oppbevar denne bruksanvisningen på et trygt sted for fremtidig og regelmessig referanse, samt for bestilling av reservedeler.
2. Gjør deg kjent med alle kontroller og korrekt drift. Sørg for at du vet hvordan du raskt kan stoppe maskinen og stenge fra kontrollene.
3. Ikke la barn under 14 år å bruke snøfreseren. Barn som er 14 år og eldre må ha lest og forstått bruks- og sikkerhetsinstruksene i denne bruksanvisningen, og bør bli opplært og veiledet av en voksen person.
4. La aldri noen bruke snøfreseren uten tilstrekkelig opplæring.
5. Gjenstander som kastes ut av snøfreseren kan forårsake alvorlige personskader. Pass på at du kjører snøfreseren slik at du unngår at gjenstander kan kastes ut mot veier, tilskuere, biler og annet som kan bli skadet.
6. Pass på at tilskuere, hjelpere, kjæledyr og barn holder en avstand på minst 25 meter fra snøfreseren mens den er i bruk. Stopp maskinen hvis noen kommer inn i området.
7. Vær forsiktig slik at du unngår å skli eller falle, særlig när snøfreseren kjøres i revers.

FORBEREDELSER

1. Inspiser området der snøfreseren skal brukes grundig. Fjern alle fremmedlegemer som dørmatter, aviser, sleder, planker, ledninger og andre gjenstander som du kan snuble i, eller som kan bli kastet ut av rotoren.

2. Bruk alltid vernebriller eller sveisemaske for å beskytte øynene dine under drift og ved utføring av justeringer eller reparasjoner. Gjenstander som kastes ut kan rikosjettere og forårsake alvorlige skader på øynene.

3. Snøfreseren må ikke brukes uten egnede vinterklær. Ikke bruk smykker, lange skjerf eller andre løse klær som kan settes seg fast i rotoren eller andre bevegelige deler. Bruk fottøy som gir godt fotfeste på glatte flater.

4. Bruk en jordet tretrådet skjøteledning og stikkontakt for alle enheter med elektrisk startmotor.
5. Juster snøfangerens høyde når du skal rydde grus- eller pukkflater.
6. Koble fra alle clutch-spaker før du starter motoren.
7. Forsøk aldri å foreta eventuelle justeringer mens motoren er i gang, unntatt när dette er spesielt anbefalt i bruksanvisningen.
8. La motoren og maskinen tilpasse seg temperaturen utendørs før du begynner å rydde snø.
9. For å unngå personskader eller skader på eiendom, vær svært forsiktig ved håndtering av bensin. Bensin er ekstremt brannfarlig, og bensindamp er eksplosiv.
   Alvorlig personskade kan oppstå hvis du søler bensin på deg selv eller klærne dine, som kan antennes. Vask huden og skift klær umiddelbart.
   a. Bruk kun en godkjent bensinbeholder.
   b. Slukk alle sigaretter, sigarer, piper og andre antennelseskilder.
   c. Fyll aldri drivstoff på maskinen innendørs.
   d. Fjern aldri bensinlokket eller fyll på drivstoff mens motoren er varm eller kjører.
   e. La motoren avkjøle seg i minst to minutter før du fyller bensin.
   f. Fyll aldri for mye bensin på tanken. Fyll tanken til ikke høyere enn 1,25 cm under bunnen av bensinåpningen for å gi drivstoffet plass til ekspansjon.
   g. Sett på plass bensinlokket og stram godt.
   h. Hvis du søler bensin, tørk vekk all bensin fra motoren og andre deler av maskinen. Flytt snøfreseren til et annet sted. Vent i 5 minutter før du starter motoren.
   i. Du må aldri lagre snøfreseren eller drivstoffbeholdere på steder der de finnes antenningskilder som åpne flammer, gnister eller tenningsflammer (f.eks ovner, varmtvannsberedere, varmeapparat, byggtørkere, tørketromler, osv.)
   j. La snøfreseren kjøle seg ned i minst 5 minutter før den settes til lagring.

BRUK

1. Stikk aldri hender eller føtter i nærheten av roterende deler i rotorkassen eller utblåsningsrøret. De roterende delene er kraftige nok til å amputere hender og føtter.
2. Rotorstyringen er en sikkerhetsanordning. Den må aldri kobles fra. Hvis den blir koblet ut eller modifisert, vil dette gjøre maskinen farlig, og det kan forårsake personskader.

3. Styrespakene må kunne beveges lett i begge retninger, og skal automatisk gå tilbake til utgangsposisjonen når de slippes.

4. Bruk aldri snøfreseren med manglende eller skadet utblåsningsrør. Sørg for at alt sikkerhetsutstyr er på plass og fungerer som det skal.

5. Kjør aldri motoren innendørs eller på et dårlig ventilert sted. Eksosen inneholder karbonmonoksid, som er en luktfri og dødelig gass.
6. Ikke bruk maskinen hvis du er påvirket av alkohol eller narkotika.
7. Lydpotten og motoren blir svært varme og kan forårsake brannsår. Ikke rør.
8. Utvis ekstrem forsiktighet när du rydder snø fra eller krysser grusdekte flater.
9. Vær oppmerksom på skjulte farer eller trafikk.
10. Vær forsiktig når du endrer retning og når du rydder skråninger.
11. Planlegg jobben du skal gjøre på forhånd, slik at du kan unngå å kaste snø mot vinduer, vegger, biler, osv., og dermed unngå mulige skader på eiendom eller personer forårsaket av rikosjetter.
12. Rett aldri utblåsningsrøret mot barn, tilskuere og kjæledyr, og kjør aldri snøfreseren rett mot noen.
13. Du må ikke overbelaste maskinen ved å forsøke å fjerne snøen i for stor hast.
14. Bruk aldri denne maskinen uten god sikt eller når det er mørkt. Sørg alltid for at du har sikkert fotfeste og et fast grep om håndtakene. Gå når du bruker snø- freseren, aldri løp.
15. Koble fra strømmen til rotoren ved transport eller lagring.
16. Snøfreseren må aldri brukes i stor fart på glatt underlag. Se ned og bak og vær forsiktig når du kjører snøfreseren i revers.
17. Hvis maskinen begynner å vibrere unormalt: stopp motoren, koble fra tennpluggkabelen, og jorde den mot motoren. Se grundig etter om det er skader på maskinen.
18. Koble fra alle spaker og stopp motoren før du forlater operatørposisjonen (bak håndtakene). Vent til rotoren har stoppet helt før du renser utblåsningsrøret eller gjør noen form for justeringer.
19. Stikk aldri hånden inn i utblåsningsrøret eller oppsamleråpningen. Bruk alltid renseverktøyet som følger med for å rense utblåsningsrøret. Ikke prøv å rense oppsamleråpningen mens motoren er i gang. Slå av motoren og vent i operatørposisjonen til alle bevegelige deler har stoppet før du renser noen av åpningene.
20. Bruk kun ekstrautstyr som er godkjent av produsenten (f.eks. hjulvekter, snøkjettinger, osv.). Hvis det oppstår situasjoner som ikke dekkes i denne bruksanvisningen, må du utvise forsiktighet og god dømmekraft. Ta kontakt med din forhandler for råd og hjelp.

1. Du må aldri tukle med sikkerhetsutstyr. Sjekk at de fungerer skikkelig regelmessig. Se seksjonene om vedlikehold og justering i denne bruksanvisningen.

2. Før rengjøring, reparasjon eller inspeksjon av maskinen: still alle spaker i fri og stopp motoren. Vent til rotoren stopper helt. Koble fra tennpluggkabelen og jorde den mot motoren for å unngå utilsiktet start av motoren.

3. Sjekk jevnlig at bolter og skruer er passe stramme for å holde snøfreseren i sikker stand. Inspiser dessuten maskinen jevnlig og se etter skader.
4. Du må aldri endre motorens styreinnstillinger, eller trimme motoren. Motoren er fabrikkinnstilt med tanke på mest mulig sikker bruk.
5. Snøfreserens måkeskiver og sklisko utsettes for slitasje og skader. For din egen sikkerhets skyld, anbefaler vi at du sjekker alle komponenter jevnlig, og om nødvendig erstatter slitte eller skade deler, og da kun med originaldeler fra produsenten (OEM). Bruk av deler som ikke oppfyller originalspesifikasjonene kan føre til dårlig ytelse og kan være farlig!
6. Sjekk clutchspaken med jevne mellomrom. Se om clutchen fungerer slik den skal, og glir lett. Juster om nødvendig. Se seksjonen om Justering i bruksanvisningen for nærmere instrukser.
7. Ta vare på sikkerhets- og instruksjonsetikettene på maskinen. Bytt dem om nødvendig.
8. Følg gjeldende lover og regler når det gjelder bruk og håndtering av bensin, olje, osv. for å beskytte miljøet.
9. Før lagring skal du kjøre maskinen noen minutter for å fjerne snø fra maskinen og forhindre tilfrysing av rotorene.
10. Du må aldri lagre snøfreseren eller drivstoffbeholderen i rom der det er fare for åpne flammer eller gnister.
11. Se alltid i bruksanvisningen for å finne riktige instrukser om sommerlagring.

Kun personer som kan lese, forstå og følge

advarslene og instruksene i denne bruksanvisningen og på snøfreseren skal bruke maskinen.

Advarslene, forhåndsreglene og sikkerhets-

instruksene i denne bruksanvisningen kan ikke dekke alle mulige forhold og situasjoner som kan oppstå. Brukeren må forstå dette, og vise forsiktighet og bruke sunn fornuft hvis uventede situasjoner skulle oppstå.

MERK: Henvisninger til høyre eller venstre side av snøfreseren utgår fra operatorposisjonen, dvs. Når du står rett bak snøfreseren, med håndtaket foran deg.

1. Fjern snøfreseren fra esken.
2. Sett til side panelet for å unngå punkteringer på dekk eller personskader.
3. Fjern og kast plastposer og innpakningspapir som dekker enheten.
4. Ta ut løse deler som følger med enheten (f.eks. bruksanvisningen, osv.).

L∅SE DELER

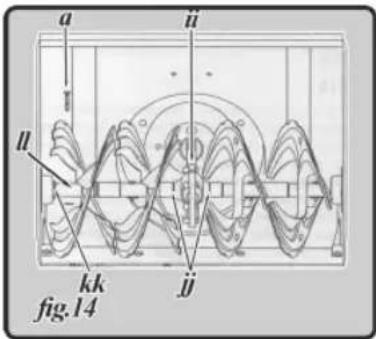

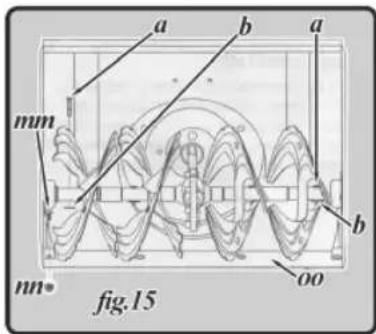

Rotorene er festet til rotorakselen med to skjærbolter. Hvis du treffer et fremmedlegeme eller en isklump, er snø- freseren utformet slik at skjærboltene brekker før rotorene skades. Derfor følger det med et par reservebolter. Disse bør oppbevares på et trygt sted inntil du måtte trenge dem.

Koble fra tennpluggkabelen og jorde den mot

motoren for å unngå utilsiktet start.

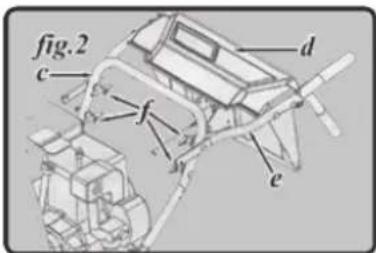

1. Fjern de to nederste plastknottene, koppskivene og festeboltene fra hver side av det nedre håndtaket (c, fig. 2).
2. Løft det øvre håndtaket (e, fig. 2) til det låses over nedre håndtaket.
3. Fest øvre håndtak og nedre håndtak med de to plastknottene (f, fig. 2), koppskivene (h, fig. 5), og festeboltene (g, fig. 5) du fjernet tidligere.
4. Stram de to øverste plastknottene.

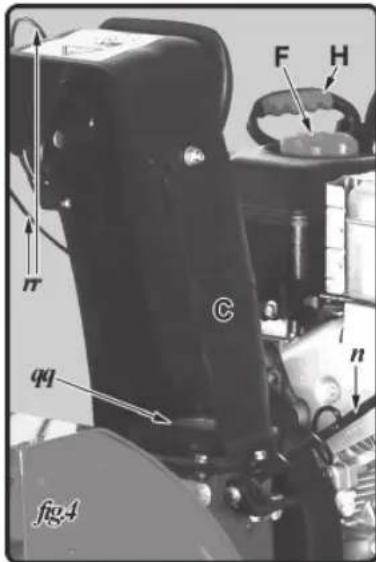

MONTERING AV UTBLÅSNINGSR∅R

1. Løsne og fjern seks sett bolter (ss, fig. 3), låsepakninger (tt, fig. 3), flate skiver (uu, fig. 3), og sekskantmuttere (ww, fig. 3) på utblåsningsrøret (C, fig. 3, og 4) slik at du kan ta av tre flenser (vv, fig. 3).
2. Sett utblåsningsrøret på utblåsningsåpningen (qq, fig. 4).
3. Finn flensene under utblåsningsåpningen, og plasser hullene på linje med hullene på utblåsningsrøret.
4. Fest de seks settene bolter, låsepakninger, flate skiver, og sekskantmuttere du fjernet tidligere.

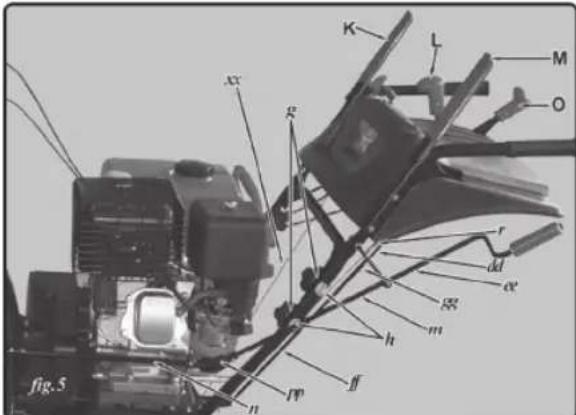

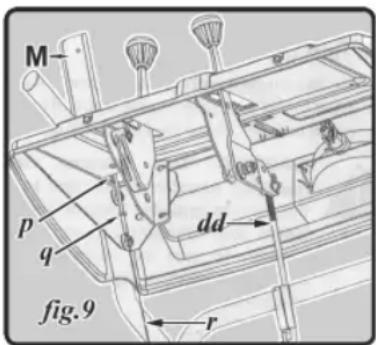

Kabelen til styrespaken for rotoren (r, fig. 5) er plassert på venstre side, mens kabelen til styrespaken for motoren (K, fig. 5 og 6) er på høyre side.

Følg samme fremgangsmåte for å montere den andre kabelen.

VIKTIG: Se Test av styrespaker før du begynner å bruke snøfreseren. Les og følg alle instrukser nøye, og utfør alle nødvendige justeringer slik at du er sikker på at snøfreseren fungerer trygt og pålitelig.

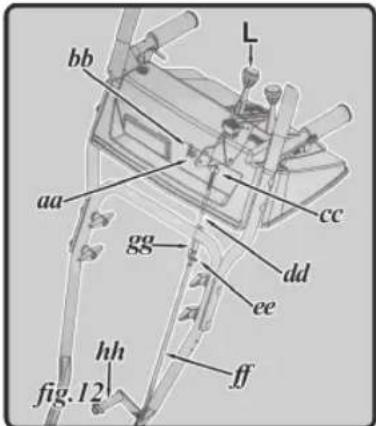

MONTERING AV GIRSPAKE

1. Fjern hårnålsklipsen og den flate pakningen fra den nedre girstangen (ff, fig. 5).
2. Skyv den nedre girstangen gjennom girspaken (hh, fig. 12).
3. Sett inn den flate pakningen du fjernet tidligere.
4. Fest med hårnålsklipsen du fjernet tidligere.
5. Fjern hårnålsklipsen og den flate pakningen fra den øvre girstangen (dd, fig. 5).
6. Skyv girspakkoblingen (gg, fig. 5) ned over den øvre enden av den nedre girstangen.
7. Tapp på koblingen til den låser seg på den nedre girstangen.
8. Sett inn den flate pakningen du fjernet tidligere.
9. Fest med hårnålsklipsen du fjernet tidligere.

MERK: Hvis koblingen ikke er riktig montert, vil girstangen vri seg, og du vil ikke kunne endre hastighet eller retning.

MONTERING AV STYRESPAKE FOR RETNINGSJUSTERING AV UTBLÅSNINGSR∅R

1. Fjern hårnålsklipsen fra slingrebøylen (pp, fig. 5).
2. Skyv den øvre festestangen (m, fig. 5) gjennom øvre festebrakett og inn i slingrebøylen. En tang kan være nyttig når du gjør dette.
3. Plasser de to hullene på slingrebøylen på linje med hullene på den øvre festestangen, og stikk hårnålsklipsen du fjernet tidligere gjennom disse hullene.

MONTERING AV SKLISKO MERK: Se Justering av sklisko for riktig plassering for snøfjerning på forskjellige overflater.

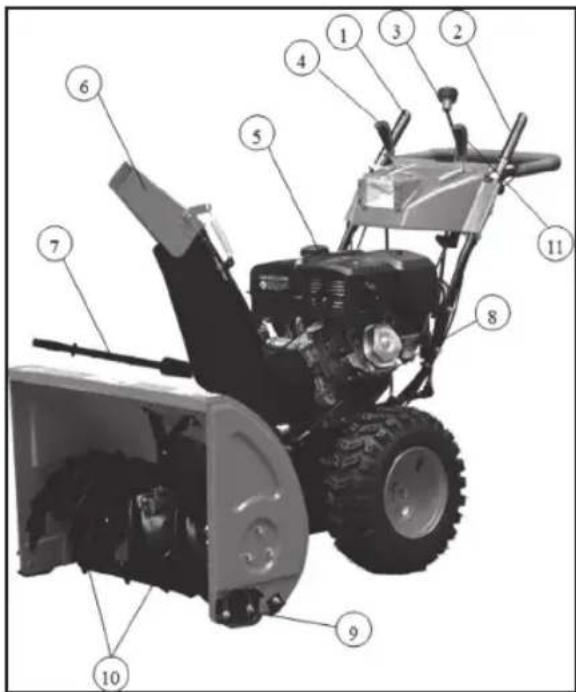

FUNKSJONSBESKRIVELSE KJENN SN∅FRESEREN DIN

1. Styrespake for firhjulsdrift
2. Styrespake for rotor
3. Styrespake for høydejustering av utblåsningsrør
4. Girspake
5. Bensinlokk
6. Utblåsningsrør
7. Renseverktøy
8. Oljelokk
9. Sklisko
10. Rotor
11. Styrespake for retningsjustering av utblåsningsrør

⚠️ Sørg for å lese, forstå og følge alle instrukser og advarsler på maskinen og i denne bruksanvisningen før du tar snøfreseren i bruk.

Tenningslåsen for start og stopp av motoren er plassert på høyre side av snøfreserens styrepanel.

• For å starte motoren, må tenningsnøkkelen skyves helt inn i sporet (Fig. 8) til den klikker på plass.
  • Følg instruksene i Start av motor.
• For å stoppe motoren, tar sikkerheten tenningsnøkkelen som en hindring av uautoriserte bruk av utstyret.

K. STYRESPAKER FOR FIRHJULSDRIFT OG ROTOR

På høyre hånd finner du styrespaken for firhjulsdriften.

- Klem inn denne spaken for å starte snøfreresens firhjulsdrift.

• Slipp for å stoppe den.

Denne styrespaken låser også styrespaken for rotoren slik at du kan slå justere retning på utblåsningsrøret uten å avbryte snøryddingen. Hvis styrespaken for rotoren (på venstre hånd) klemmes inn sammen med styrespaken for firhjulsdriften, vil den holdes inne selv om du slipper med venstre hånd, og rotorene fortsetter å gå.

- Slipp begge styrespakene for å stoppe rotorene og firhjulsdriften.

VIKTIG: Slipp alltid ut motorspaken før du skifter gir.

L. STYRESPAKE FOR H∅YDEJUSTERING AV UTBLÅSNINGSR∅R

Avstanden snøen kastes kan endres ved å justere vinkelen på øvre del av utblåsningsrøret. Denne styrespaken finner du midt på styrepanelet (se fig. 7).

• Skyv styrespaken fremover for å minske avstanden.

- Skyv styrespaken bakover for å øke avstanden.

M. STYRESPAKE FOR ROTOR

På venstre hånd finner du styrespaken for rotoren.

• Klem inn styrespaken for å starte rotoren.
- Slipp den for å stoppe snøfreseren. (Du må også slippe styrespaken for motoren.)

VIKTIG: Se Test av rotor før du tar snøfreseren i bruk. Les og følg alle instruksene nøye, og utfør alle justeringer for å forsikre deg om at snøfreseren fungerer korrekt og sikkert.

O. GIRSPAKE

Girspaken er plassert i midten av håndtakspanelet, og brukes til å stille både hastighet og kjøreretning. Den kan settes i åtte forskjellige posisjoner:

- Fremover

Snøfreseren har seks ulike hastigheter når den går fremover (F), der posisjon nummer en (1) er den laveste hastigheten.

- Revers

Snøfreseren har to ulike hastigheter i revers (R), der posisjon nummer en (1) er den laveste hastigheten

VIKTIG: Slipp alltid ut styrespaken for motoren (på høyre hånd) før du skifter gir.

Q. STYRESPAKE FOR RETNINGSJUSTERING AV UTBLÅSNINGSR∅R

Denne styrespaken er plassert midt på styrepanelet (Se fig. 7).

For å justere hvilken retning snøen blåses ut, vri denne styrespaken som følger:

• Med klokken for å blåse ut lenger til venstre.
• Mot klokken for å blåse ut lenger til høyre.

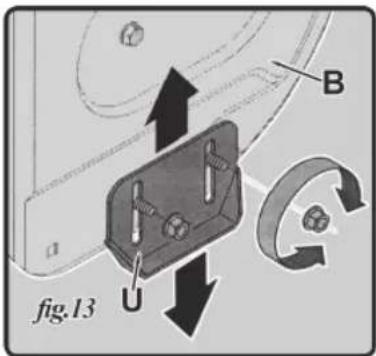

U. SKLISKO

Mellomrommet mellom skaveplaten og bakken kan endres ved å justere skliskoenes posisjon.

Sørg for å lese, forstå og følge alle instrukser og

advarsler på maskinen og i denne bruksanvisningen før du tar snøfreseren i bruk.

Påfyll av bensin og olje

Vær svært forsiktig når du håndterer bensin. Bensin er svært brannfarlig, og bensindamp er eksplosiv. Fyll aldr drivstoff på maskinen innendørs, eller mens motoren er varm eller i gang. Slukk sigaretter, sigarer, piper og andre antennelseskilder.

1. En plast kopp kan være montert i bensintankens fylleåpning for å beskytte tanken under produksjon. Fjern og kast denne.
2. Fyll tanken med blyfri bensin i henhold til motorens bruksanvisning. Tanken har en kapasitet på 5 liter.

3. Skru på det gjengede bensinlokket (F, fig. 7) etter at du har fylt tanken.

4. Fyll olje i henhold til motorens bruksanvisning.

5. Sjekk og forberede luftfilteret i henhold til motorens bruksanvisning.

START AV MOTOR

MERK: Motoren kan ikke startes før tenningsnøkkelen er satt inn og klikket på plass i sporet på høyre side av snøfraserens styrepanel. Ta vare på tenningsnøkkelen for å hindre uautorisert bruk av snøfriseren (se Fig. 8.)

Elektrisk start

Den elektriske startmotoren er utstyrt med en jordet tretrådet strømledning og støpsel, og er konstruert for å brukes på vanlig 220 volts strømnett. Den må kun brukes med en jordet stikkontakt til enhver tid for å unngå fare for elektriske støt. Følg alle instruksene nøye før du bruker den elektrisk startmotoren.

• Dersom ditt elektriske anlegg er jordet, men en trehulls stikkontakt ikke er tilgjengelig, må du få en installert av en autorisert elektriker før du bruker den elektriske startmotoren.

• Hvis du har en jordet trehulls stikkontakt, fortsett som følger:

• Sett tenningsnøkkelen i sporet (J, fig. 7 og 8) på høyre side av styrepanelet.

• Trykk inn primerknappen (R, fig. 7) tre (3) ganger, og pass på at du dekker ventilåpningen när du trykker den inn.
• Still ON/OFF-spaken (V, fig. 7) på motoren til ON.
• Flytt CHOKE/RUN-spaken (W, fig. 7) på motoren til CHOKE.
• Juster gassventilpaken (Z, fig. 7) til riktig posisjon.
• Koble strømledningen til koblingsboksen (Y, fig. 7) på motoren.
• Plugg den andre enden av strømkabelen i en trehullet, jordet 220-volts stikkontakt.
• Trykk inn knappen for elektrisk start (X, fig. 7) på koblingsboksen for å starte motoren.
• Når motoren starter, slipp knappen, og still CHOKE/RUN-spaken på motoren til RUN.
• Hvis motoren fusker, still straks CHOKE/RUN-spaken tilbake til CHOKE og så gradvis over til RUN.
• Koble fra strømledningen. Husk alltid å trekke ut støpselet fra veggen først og deretter fra koblingsboksen på snøfreseren.

Rekylstart

For å starte motoren manuelt, gjør du som følger:

1. Skyv tenningsnøkkelen inn i sporet (J, fig. 7 og 8) på høyre side av styrepanelet.
2. Trykk inn primerknappen (R, fig. 7) 2 eller 3 ganger, og pass på at du dekker ventilhullet med fingeren når du trykker den inn. Dersom motoren er varm, holder det å trykke en gang.
3. Flytt ON/OFF-spaken (V, fig. 7) på motoren til ON.
4. Flytt CHOKE/RUN-spaken (W, fig. 7) på motoren til CHOKE.
5. Still gassventilspaken (Z, fig. 7) til riktig posisjon.
6. Ta tak i starchåndtaket (H, fig. 7) og dra snoren langsomt ut til du kjenner motstand.
7. Slipp snoren langsomt tilbake.
8. Rykk hardt i starchåndtaket. Ikke slipp snoren raskt tilbake, men slipp den langsomt tilbake igjen med et fast grep om starchåndtaket.
9. Gjenta disse stegene til motoren starter.
10. Når motoren starter, flytt CHOKE/RUN-spaken på motoren til RUN.

Fjern tenningsnøkkelen fra sporet (J, fig. 7 og 8) på høyre side av styrepanelet.

Det anbefales at du har kjørt motoren i noen minutter (uten at firhjulsdrift eller rotor er aktivert) før du stopper, for å fjerne fukt fra motoren.

For å forhindre at starteren fryser, gjør som følger:

Elektrisk starter

1. Koble strømledningen til koblingsboksen (Y, fig. 7) på motoren, deretter til en 220-volts stikkontakt.
2. Mens motoren går, trykk inn knappen for elektrisk start (X, fig. 7) og spinn starteren i flere sekunder. Den uvanlige lyden når du spinner starteren vil ikke skade motoren eller starteren.
3. Koble strømledningen fra stikkontakten først, og deretter fra koblingsboksen på snøfreseren.

Rekylstarter

Med motoren i gang, rykk hardt i starchåndtaket og trekk helt ut, tre eller fire ganger. Når du rykker i startesnoren vil du høre en høy klaprende lyd, men dette er ikke skadelig for motoren eller starteren.

• For å stoppe motoren, fjern tenningsnøkkelen fra sporet (J, fig. 7 og 8) på høyre side av styrepanelet, og motoren stopper.
• Tørk vekk all snø og fukt fra forgasserdekselet i nærheten av styrespakene.

• Skyv også styrespakene fram og tilbake flere ganger.

START AV FIRHJULSDRIFT

Mens motoren kjører nær toppfart, flytt girspaken til en av de seks Fremover-stillingene eller de to Revers-stillingene. Velg en fart som egner seg for gjeldende snøforhold.

• Klem inn styrespaken for rotoren, og rotoren starter. Slipp den, og rotoren stopper.
• Klem inn styrespaken for firhjulsdrift, og snøfreseren beveger seg. Slipp den, og snøfreseren stopper.
• Flytt ALDRI girspaken uten at du slipper styrespaken for firhjulsdriften først.

START AV ROTOR

• For å aktivere rotoren og begynne snørydding, klem inn styrespaken for rotoren mot venstre håndtak.
• Slipp ut styrespaken for å stoppe rotoren.

TEST AV ROTOR

VIKTIG: Utfør følgende test før dy tar snøfreseren i bruk for første gang, og i starten av hver vintersesong.

Sjekk at styrespaken for rotoren er korrekt innstilt som følger:

1. Når styrespaken (M, fig. 7 og 9) ikke er klemt inn, og altså står løst, skal styrekabelen (r, fig. 9) være en liten anelse slakk. Den skal IKKE være helt stram.
2. Start snøfreserens motor som beskrevet tidligere i denne seksjonen, på et godt ventilert sted.
3. Mens du står i operatørstillingen (bak snøfreseren, med hendene på håndtaket), klem inn styrespaken og aktiver motoren.
4. La rotoren gå i omtrent ti (10) sekunder før du slipper ut styrespaken. Gjenta dette flere ganger.
5. Med motoren i gang og styrespakene for firhjulsdrift og rotor sluppet ut, gå rundt til fronten av snøfreseren.
6. Sjekk at rotoren helt har sluttet å rotere, og ikke viser noen tegn på bevegelse.

VIKTIG: Hvis rotoren fortsatt roterer, gå straks tilbake til operatorstillingen og slå av motoren. Vent til ALLE bevegelige deler har stoppet før du justerer styre-spaken igjen.

1. For å justere styrekabelen (r, fig. 9), løsne den sekskantede mutteren (q, fig. 9) på styrekabelfestet (p, fig. 9).
2. Roter koblingen på enden av kabelen mot klokken for å gi mer slakk.
3. Stram sekskantmutteren igjen.
4. Gjenta rotortesten for å sikre at kabelen er korrekt justert.
5. Gjenta disse stegene for å gi mer slakk i kabelen om nødvendig.

RENSEVERKT∅Y

Renseverktøyet er festet på baksiden av rotordekselet med festeklips for lett tilgjengelighet. Hvis det legger seg snø og is i utblåsningsrøret under snørydding, gjør som følger for å rense utblåsningsrøret på en sikker måte:

1. Slipp styrespakene både for rotor og firhjulsdrift.
2. Stopp motoren ved å flytte gassen til stopp.
3. Ta løs renseverktøyet fra festeklipsen.
4. Bruk den ene enden av rense-verktøyet til å løsne og skrape vekk all snø og is som har samlet seg i og rundt utblåsningsrøret.

Bruk aldri bare hendene til å rense snø og is fra

utblåsningsrøret eller rotorkassen. Bruk alltid renseverktøyet eller en pinne for å fjerne sø og is.

1. Sett renseverktøyet tilbake i festeklipsen på baksiden av rotorkassen, og start motoren igjen.
2. Mens du står i operatørensstilling (bak snøfreseren), klem inn styrespaken for rotoren et par sekunder for å fjerne eventuelle snø- og isrester fra utblåsningsrøret.

BRUKER TIPS

MERK: La motoren varme seg opp i noen minutter. Motoren vil ikke nå full effekt før den har oppnådd driftstemperatur.

Temperaturen på eksospotten og området rundt den

kan overstige 65°C. Unngå å ta på disse delene.

• Det er lettest og mest effektivt å fjerne snø umiddelbart etter at den har falt.
• Forsøk å blåse snøen med vinden der det er mulig.
• Pass på at du overlapping sporet der du nettopp fjernet snø en smule.
• Still skliskoene 6 mm under skaveplaten for normal bruk.
• Skliskoene kan justeres opp (for å senke skaveplaten) på hardpakket snø.
• Skliskoene kan justeres ned (for å heve skaveplaten) när du fjerner snø på underlag av grus eller pukk.
• Pass på at du følger forholdsreglene i seksjonen Stopp av motor for å forhindre at motoren fryser.
  • Rengjør alltid snøfreseren grundig etter bruk.

JUSTERING

Forsøk aldri å gjøre noen justeringer när motoren

er i gang, unntatt der det er spesifisert i denne bruksanvisningen.

JUSTERING AV STYRESPAKE FOR ROTOR

Se Test av rotor i seksjonen om Instrukser for bruk for justering av rotorspaken.

JUSTERING AV STYRESPAKE FOR FIRHJULSDRIFT OG GIRSPAKE

For å sjekke om disse spakene er korrekt justert, gjør som følger:

1. Med motoren avslått, flytt girspaken hele veien til høyeste gir.
2. Skyv snøfreseren fremover uten at styrespaken for firhjulsdrift er klemt inn. Snøfreseren skal rulle fremover. Klem så inn styrespaken. Hjulene skal nå slutte å gå rundt.
3. Slipp ut styrespaken og skyv snøfreseren fremover igjen.
4. Flytt girspaken tilbake til den raskeste av de to reversgirene, og deretter hele veien frem igjen. Du skal ikke merke motstand i girspaken, og hjulene skal fortsette å gå rundt.
5. Hvis du merker motstand når du flytter girspaken, eller hjulene stopper når de skal gå rundt, løsne mutteren på kabelen til styrespaken og stram kabelen et hakk.
6. Dersom hjulene ikke stopper når du klemmer inn styrespaken, løsne mutteren på kabelen til styrespaken og stram kabelen et hakk.
7. Sjekk justeringen igjen, og juster mer om nødvendig.
8. Stram mutteren for å feste kabelen när kabelen er korrekt justert.

Hvis du ikke er sikker på at kabelen er korrekt justert, gjør som følger:

Tapp all bensin fra snøfreserens bensintank, eller

plasser et stykke plastfolie under bensinlokket for å unngå sol før du utfører justeringer.

1. Tipp snøfreseren fremover, slik at den hviler på forsiden av rotorkassen (B, fig. 10).

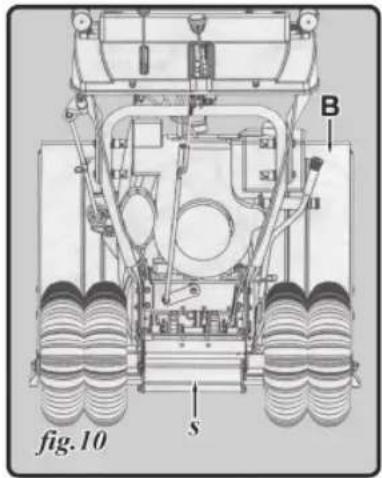

2. Fjern rammedekselet (s, fig. 10) på undersiden av snø-freseren ved å fjerne de seks selvgjengende skruene.
3. Når styrespaken for firhjulsdrift ikke er klemt inn, må det være klaring mellom friksjonshjulet (t, fig. 11) og drivplaten (x, fig. 11) uansett hvilken posisjon girspaken står i. 4. Når styrespaken for firhjulsdrift er klemt inn, skal friksjonshjulet berøre drivplaten.

MERK: Hvis du har plassert plastfolie under bensinlokket, sørg for å fjerne den før du tar snøfreseren i bruk.

JUSTERING AV GIRSTANG

For å justere girstang, gjør som følger:

1. Fjern hårnålsklipsen (ee, fig. 12) og skyv opp girstangkoblingen (gg, fig. 8) for å skille den øvre girstangen (dd, fig. 12) fra den nedre girstangen (ff, fig. 8).
2. Sett girspaken (L, fig. 12) til høyeste gir (6).
3. Roter girarmen med klokken (fra operatørstillingen) så langt det går.
4. Tre den øvre girstangen ned til albuen nederst på den er på linje med hullet på den nedre girstangen.
5. Koble den øvre girstangen til den nedre girstangen ved å sette inn igjen hårnålsklipsen du fjernet tidligere, og skyv deretter girstangkoblingen ned på plass igjen.

VIKTIG: Sørg for å sjekke at girstangen er korrekt justert som beskrevet under punkt 1 – 6 i seksjonen over om Justering av styrespake for firhjulsdrift og girspake, før du tar snøfreseren i bruk.

JUSTERING AV SKLISKO

• Mellomrommet mellom skaveplate og bakken kan justeres.
• For tett snørydding på glatt underlag, hev skliskoene (U, fig. 13) høyere på rotorkassen (B, fig. 13).
• Bruk middels eller lavere innstilling när området som skal ryddes er ujevnt.

Bruk ikke snøfreseren på åpen singel, siden løs singel lett plukkes opp og slynges ut av rotoren, og kan forårsake skader på bruker og/eller snøfreseren.

• Juster skliskoene ved å løsne de fire flensemutterne og bæreboltene.
  • Flytt skliskoene til ønsket stilling.
• Pass på at hele undersiden av hver sklisko er i kontakt med underlaget for å unngå ujevn slitasje på skliskoene.
  • Stram muttere og bolter godt.

JUSTERING AV FORGASSER

Mindre justeringer av forgasseren kan være nødvendig for å kompensere for forskjeller i drivstoff, temperatur, høyde og belastning.

Slå opp i den separate motorbruksanvisningen som følger med snøfreseren for å finne informasjon om justering av forgasseren.

SM∅RING

• Før du utfører noen form for smøring, vedlikehold, reparasjon eller inspeksjon av snøfreseren, slipp ut alle styrespaker og stopp motoren.
• Vent til alle bevegelige deler har stoppet helt.
• Koble fra tennpluggkabelen og jorde den mot motoren for å hindre utilsiktet start.
• Bruk alltid vernebriller under bruk av snøfraseren, eller mens du utfører enhver form for justering eller reparasjon.

SM∅RING

Smøring av motor

Slå opp i den separate motorbruksanvisningen som følger med snøfreseren for å finne informasjon om smøring av motoren.

Når enkelte justeringer må utføres mens motoren kjører (f.eks justering av forgasser), hold avstand til alle bevegelige deler. Vær forsiktig med demperen, motoren og andre varme flater i nærheten av motoren.

Smøring av girstang

Smør girstangen med 6-i-1-fett (tilgjengelig hos bilrekvisitaforretninger) minst en gang hver vinter, eller etter hver 25te times bruk.

VIKTIG: Pass på at det ikke havner fett eller olje på friksjonshjulet av gummi eller drivplaten av aluminium.

Smøring av styrespake for retningsjustering av utblåsningsrør

Gjengegiret på denne styrespaken bør smøres med flerbruks bilsmørefett.

Smøring av girkassen

Girkassen er smurt med fett på fabrikken, og det trenger ikke å sjekkes. Hvis girkassen av en eller annen grunn må demonteres, kan den smøres med 60 ml Shell Alvania-fett EPBOO eller tilsvarende. Før girkassen settes sammen igjen, fjern gammel forsegling og legg på en ny forsegling.

VIKTIG: Ikke bruk for mye fett i girkassen, siden det kan skade forseglingen. Pass på at ventilåpningen er fri for fett slik at den kan slippe ut trykk.

Smøring av rotoraksel

Minst en gang hver vinter bør du fjerne skjærboltene (a, fig. 14) på rotorakselen (ll, fig. 14). Spray smøremiddel inne i akselen og smør rotorlagrene i plast (kk, fig. 14) på siden av rammen med en lett olje minst en gang hver vinter.

Smøring av rotorlager

Drift- og girmekanisme

Smøres minst en gang hver vinter, eller etter hver 25te times bruk.

1. Fjern bakdekselet.
2. Se fig. 11. Smør alle kjeder, kjedehjul, tannhjul, lager, akslinger og bevegelige deler minst en gang hver vinter.
3. Bruk motorolje eller en sprayboks med smøremiddel.
4. Unngå at det kommer olje eller smøremiddel på friksjonshjulet av gummi eller drivplaten av aluminium.

Smøring av låsemekanismen for rotorstyrespaken

Kammene på endene av stengene som låser rotorstyringen när du klemmer inn styrespaken for firhjulsdriften er tilgjengelige under styrepanelet på håndtaket. Bruk flerbruks bilsmørefett for å smøre dem.

VEDLIKEHOLD

• Før du utfører noen form for smøring, vedlikehold, reparasjon eller inspeksjon av snøfreseren, slipp ut alle styrespaker og stopp motoren.
  • Vent til alle bevegelige deler har stoppet helt.
• Koble fra tennpluggkabelen og jorde den mot motoren for å hindre utilsiktet start.
• Bruk alltid vernebriller under bruk av snøfreseren, eller mens du utfører enhver form for justering eller reparasjon.

Slå opp i den separate motorbruksanvisningen som følger med snøfreseren for å finne informasjon om alt vedlikehold av motoren.

Rotorene er festet til spiralakselen med to skjærbolter (a, fig. 15) og splinter (b, fig. 15). Hvis du treffer et hardt fremmedlegeme eller isklumper, er snøfreseren utformet slik at skjærboltene ryker før rotoren blir skadet.

Hvis rotorene ikke går rundt, sjekk om skjærboltene er hele. Et reservesett skjærbolter og splinter leveres med snøfreseren. Når du skifter skjærbolter, spray litt oljebasert smøremiddel inn i rotorakselen før du setter inn de nye boltene.

VIKTIG: Rotorens skjærbolter må ALDRI byttes med andre typer bolter. Eventuelle skader på rotorens girkasse eller andre komponenter som følge av at feil type bolter er montert vil ikke dekkes av garantien.

For å fjerne skliskoene, løsne de fire bæreboltene og flensmutterne. (Se fig. 13)

For å fjerne skaveplaten (oo, fig. 15), løsne bæreboltene (mm, fig. 15) og flensmutterne (nn, fig. 15) som fester skaveplaten til snøfreserens karosseri.

Sett sammen den nye skaveplaten, med bæreboltenes hoder på innsiden av karosseriet. Stram godt.

OPPBEVARING UTENFOR SESONG

Du må aldri oppbevare snøfreseren eller drivstoffdere innendørs i nærheten av åpen ild, gnister eller antennelseskilder, som for eksempel på varmtvannsere, ovner, tørketromler, eller lignende.

Tapp ut drivstoffet i en godkjent beholder utendørs, gg avstand fra åpen ild eller andre antennelseskilder. Storen kjøle seg ned. Slukk alle sigaretter, sigarer, og andre antennelseskilder før du tapper ut drivstoff.

Bensin som ikke tappes ut av motoren før lengre tids lagring vil tape seg, noe som vil føre til startproblemer.

Hvis enheten skal lagres en eller flere måneder, forbered lagring som følger:

1. Tapp all bensin fra forgasseren og bensintanken for å hindre at det setter seg gummiavleiringer på disse delene, noe som kan medføre motorfeil.
2. Kjør motoren til bensintanken er helt tom og motoren stopper på grunn av mangel på drivstoff.
3. Tøm forgasseren ved å trykke oppover på bolleavløpet under forgasserdekselet.

MERK: Et drivstoffstabiliserende middel er et akseptabelt alternativ for å minimere dannelsen av gummiavleiringer under lagring. Du trenger ikke å tømme forgasseren om du tilsetter et drivstoffstabiliserende middel.

1. Tørk over maskinen med en oljet fille for å hindre rust.
2. Fjern tennpluggen og hell 3 cl motorolje gjennom tennplugghullet inn i sylinderen. Dekk tennplugghullet med en klut. Roter motoren flere ganger for å fordele oljen. Sett på plass tennpluggen.
3. Følg smøreanbefalingene i seksjonen om Smøring over.
4. Oppbevar alltid snøfreseren på et rent, tört sted uten antennelseskilder.

MERK: Når du oppbevarer enhver form for elektroverktøy i lagerskur som ikke er ventilerte, eller er laget av metall, bør du sørge for å beskytte verktøyet mot rust. Bruk en lett olje eller silikon til å pensle utstyret, spesielt kjeder, fjærer, lagere og kabler.

Reparasjoner skal kun utføres av en autorisert tør. Hvis du demonterer snøfreseren kan det medføre antien oppheves.

MERK: Med tanke på garantien anses følgende deler som slitedeler:

Splinter, skjærbolter, skaveplate, rotorbelte, sklisko, osv.

Slitedelene er ikke dekket av garantien.

FEILS∅KING

PROBLEM ÅRSAK L∅SNING
Motoren starter ikke Tom for drivstoff, eller dårlig drivstoff Fyll bensintanken med ren, fersk bensinDrivstoff taper seg etter en måneds lagring.
Motoren fusker Snøfreseren kjører på CHOKE Still Choke/Run-knappen tilbake til RUN.
Tap av kraft Løs tennpluggkabel Koble til og stram tennpluggkabelen.
Kraftig vibrasjon Løse deler eller skade på rotor Stopp motoren øyeblikkelig og koble fra tenn-pluggkabelen. Stram alle bolter og muttere. Hvis vibrasjonene fortsetter, få snøfreseren sjekket av en autorisert reparatør.
Snøfreseren går ikke fremover Styrekabelen for firhjulsdriften må justeres Juster styrekabelen. Se seksjonen om Justering.
Snøfreseren blåser ikke ut snø Drivbeltet er løst eller skadet Skift drivbeltet. Se seksjonen om Vedlikehold.

DELELISTE

1 KC90-01-00 Utblåsningsenhet
2 V13X1005 Belte
3 KC90-02-00 Drivenhet
4 GB/T12-1988 Bærebolt M8x50
5 5 GB/T 6183.1-2000 Sekskantmutter M8,ikkemetallisk, type varig torque
6 GB/T 41-2000 Sekskantmuttere
7 KC90-04-00ES(D) Händtakenhet
8 KC55-04 Mutterdeksel, plast
9 GB/T 6172.2-2000 Sekskantmutter medikkemetallisk del
10 KC55-05 Styrespake
11 KC55-06 Pakningsknekt
12 KC55-08 Styrestang
13 KC90-06 Tilkoblingsstang
14 KC55-10 Høyrevinklet slingrebøyle
15 GB/T 70.1-1985 Sekskanfede skruer M6x8forbunnlokk
16 GB/T 93-1987 Fjærpakning 6
17 GB/T 95-2002 Flat pakning 6
18 KC55-29 Individuell klemmehane
19 KC55-12 Slingrebøyleenhet
20 KC90-07 Beltedeksel
21 KC90-08 Tilkoblingsstang
22 KC55-15 Pakning for knekt
23 KC55-16 Knekt
24 GB/T 12-1988 Bærebolte	M8x20
25 KC55-17 Gjengespor
26 GB/T 879-2000 Fjærbolt
27 KC55-18 Spenningsfjær forutblåsningsrør
28 KC90-09 Bolt
29 KC90-10 Lokk på utblåsningsrør
30 KC90-11 Utblåsingsenhet
31 KC55-22 Vernegrind
32 GB/T 5780-2000 Sekskantskrue M8x20
33 GB/T 95-2002 Flat pakning 8
34 GB/T 818-2000 Krysssenket hevet bolt medkontrasenket hode M6x16
35 KC55-23 Fast blokk

36 KC55-24 Renseverktøy
37 KC90-12 Belteskjerm
38 KC90-13 Stangknekt
39 KC90-13 Plastmutter
40 KC55-25 Dekselenhet (740)
41 GB/T 6183-2000 Sekskantmutter M8,ikkemetallisk, type varig torque
42 GB/T 96.1-2002 Stor pakning 8
43 KC55-01-02 Sklisko
44 GB/T 12-1988 Bærebolt M8x20
45 GB/T 12-1988 Bærebolt M8x15
46 KC90-01-02 skaveplate (740)
47 GB/T 5780-2000 Bolt M8x15
48 GB/T 93-1987 Fjærpakning 8
49 KC55-01-04 Lagerdeksel
50 KC55-01-05 Lager
51 KC55-01-06 Liten hylse
52 KC90-01-03 Høyre rotor
53 GB 13871-1993 Ramme 19x30x7
54 KC90-01-13 Høyre gjengekasse
55 GB/T 5780-2000 Sekskantet hodebolt M10x20
56 KC55-01-09 Hylse for utgående stang (∅19)
57 KC90-01-04 Utgående stang (740)
58 KC55-01-11 Sikkerhetsskrue
59 KC90-01-14 Papirpakning
60 KC90-01-15 Gjengegir
61 GB/T 1096-1979 Parallellnøkkel B6x6x18
62 KC90-01-16 Venstre gjengekasse
63 GB/T 5780-2000 Bolt med sekskantet hodeM6x20
64 GB/T 93-1987 Fjærpakning 8
65 GB/T 95-1985 Flat pakning 8
66 KC90-01-05 Venstre rotor
67 GB/T 276-1994 Kulelager 16001
68 GB/T 889.1-2000 Sekskantmutter medikkemetallisk del
69 KC90-01-06 Høyre knekt
70 KC90-01-07 Venstre knekt
71 GB/T 5780-2000 Sekskantet bolt M6x30

72 K	C90-01-08 Gjengestang
73 G	B/T 5780-2000 Bolt med	sekskantet hodeM6x35
74 G	B/T 276-1994 Lager 600	4
75 K	C90-01-17 Hylse
76 G	B/T 301-1995 Lager 51	04
77 G	B 13871-1992 Forseglingsring B 20 35
78 K	C55-01-20 Vifte
79 K	C90-01-09 Hylse for gjengestang
80 G	B/T 845-1985 Buehodet	selvgjenget kryss-senket skrue ST4.2x13
81 G	B/T 95-1985 Flat pakning 8
82 K	C55-01-21 Knekt for rer	severketøy
83 G	B/T 12-1988 Bærebolt M	8x40
84 G	204S-2Z-WB1 Kulelager
85 K	C55-01-22 Lagerdeksel
86 K	C90-01-10 Festet plate
87 K	C55-01-24 Pute
88 G	B/T 1096-1979 Parallellnøkkel B6x6x22
89 K	C90-01-11 Beltetrinsse
90 G	B/T 5287-2002 Jumbopakning 8
91 K	C55-01-26 Pute
92 K	C55-01-27 Stor spenningstrinse
93 K	C55-01-28 Trekkvaier for rotor
94 K	C90-01-12 Sekskantskrue
95 G	B/T 6183-2000 Sekskantmutter medikkemetallisk del
96 G	B/T 2618-1990 Blindnagle, åpen type 4x10
97 K	C90-01-18 skaveplate
98 K	C55-02-19 Fjær 3
99 K	C90-02-01 Deksel, ramme
100 G	B/T 5780-2000 Bolt med	sekskantet hodeM6x35
101 G	B/T 889.1-2000 Sekskantmutter medikkemetallisk del
102 K	C90-02-02 Kasseenhet
103 G	B/T 12618-1990 Blind nagle, åpen type 4x10
104 G	B/T 5780-2000 Bolt med	sekskantet hodeM6x10
105 G	B/T 95-2002 Flat pakning 6
106 G	B/T 93-1987 Fjærpakning 6
107 G	B/T 1243-1997 Rullekjede 084-44

108 KC90-02-06 Girgaffel
109 GB/T 91-2000 Splint 2,5x25
110 KC90-02-07 Plasthylse
111 KC55-02-07 Fjær 6
112 KC55-02-10 Skive
113 6203-2Z Kulelager
114 KC55-02-09 Knekt for betetrinse
115 GB/T 889.1-2000 Sekskantmutter medikkemetallisk del
116 16x6.50-8 Vinterdekk
117 KC90-02-13 Girbeltestang
118 KC90-02-08 Friksjonstrinse
119 KC90-02-10 Drivstang
120 KC55-29 Individuell klemmehane
121 KC55-02-41 Aksebolt med hull
122 GB/T 6183.1-2000 Sekskantmutter M8,ikkemetallisk, type varig torque
123 GB/T 5780-2000 Bolt med sekskantet hodeM6x50
124 GB/T 78-2000 Sekskanter koppskrue M8x12
125 KC90-02-11 Rombeformet lagerdeksel
126 KC90-02-12 Trekantet lagerdeksel
127 6002-2RS Kulelager
128 KC55-02-15 Trinseenhet
129 KC90-02-14 Sekskantaksling
130 KC55-01-26 Skive
131 KC55-02-21 Liten spenningstrinse
132 GB/T 5287-2002 Jumbopakning 8
133 KC90-02-15 Fjær
134 KC90-02-16 Belte
135 GB/T 93-1987 Fjærpakning 8
136 GB/T 5287-2002 Flat pakning 8
137 KC90-02-28 Liten spenningsplate
138 KC55-02-20 Pute for liter spenningstrinse
139 GB/T 6183.1-2000 Sekskantmutter M8,ikkemetallisk, type varig torque
140 37x132BE Belte
141 GB/T 5780-2000 Bolt med sekskantet hodeM8x45
142 KC90-02-17-1 Beltetrinse 1
143 KC90-02-17-2 Beltetrinse 2
144 F340(D) Motor
145 KC90-02-18 Beltedeksel
146 KC90-02-19 Dobbelbolt
147 GB/T 5780-2000 Bolt med sekskantet hode M10x40
148 GB/T 93-1987 Fjærpakning 10
149 GB/T 95-2002 Flat pakning 10
150 KC55-02-26 Girkobling
151 KC90-02-20 Skive
152 KC90-02-21 Nedre håndtak
153 GB/T 5780-2000 Bolt med sekskantet hode M10x20
154 KC90-02-22 Drivkjedetrinse
155 KC90-02-23 Girstang
156 GB/T 1243-1997 Rullekjede 084-38
157 KC90-02-24 Dobbelkjedetrinse
158 KC90-02-25 Hylse
159 GB/T 7940.1-1995 Oljekopp
160 KC90-02-26 Flensplate
161 KC90-02-27 Bolt
162 KC90-02-29 Liten fjær
163 KC90-02-30 Händtak
164 KC90-02-32 Fastsete
165 GB/T 5780-2000 Bolt med sekskantet hode M8x15
166 GB/T 5780-2000 Bolt med sekskantet hode M8x10
167 KC90-02-31 Fjærestag
168 KC90-04-01D ∅vre håndtak
169 KC55-03-02 Styrepanel
170 H3 12V 55W Frontlykt
171 KC55-03-03 Festeblokk for lysknekt
172 GB/T 846-1985 Kontrasenket flathodet kryss-senket selvgjenget skrue ST4,2x30
173 HY64 Buebryter
174 GB/T 845-1985 Buehode selvgjenget kryss-senket skrue ST5,5x10
175 GB/T 5780-2000 Bolt med sekskantet hode M8x40
176 KC55-29 Individuell klemmehane
177 GB/T 5780-2000 Bolt med sekskantet hode M8x50

178 KC55-03-04 Forstrammer	fjær
179 KC55-03-05 Festet plate,	høyre
180 KC55-03-06 Bolt for trekksnor
181 KC55-03-07 Girjusteringsdel
182 GB/T 889.1-2000 Sekskantmutter med ikkemetallisk del
183 KC90-04-02 Bevegelig trekksnor
184 KC55-03-09B Høyre håndtak
185 GB/T 5780-2000 Bolt med sekskantet hode M8x15
186 KC55-03-10 Panel
187 GB/T 5780-2000 Bolt med sekskantet hode M8x60
188 KC55-03-11 Stoppefjær
189 KC55-03-12 Stoppedel
190 KC55-03-13 Kam
191 GB/T 879-2000 Fjærbolt 3x15
192 KC55-03-15 Gummipute
193 KC55-03-16B Venstre håndtak
194 KC55-03-17 Håndtaksfjær
195 KC90-01-12 Trekksnor for rotor
196 KC55-03-19 Justeringsdel for utblåsningslokk
197 KC55-03-20 Festet plate,	venstre
198 KC55-03-21 Trekksnor for utblåsningslokk
199 GB/T 6183.1-2000 Sekskantmutter M8,ikkemetallisk, type varig torque
200 KC90-04-03D ∅vre håndtak

Smörjning av rotorlager

Snøfreseren har 2 års garanti gjeldende fra innkjøpsdato. Garantien gjelder kun for material- eller fabrikasjonsfeil. Garantien opphører å gjelde dersom bruksanvisningen ikke er fulgt, eller om snøfreseren har blitt utsatt for unormal belastning eller drift. Alle transport- og demonteringskostnader er for kjøpers regning. Ved eventuelle tvister gjelder Kjøpsloven.

BEKREFTELSE OM EU-OVERENSSTEMMELSE

Undertegnede firma

forsikrer under eget ansvar at produktet

Produkt......Snøfreser

Merke....Park & Garden

Modell .... KCST1329ED • KCST1329ES

Lever snøfreseren ved nærmeste avfallsmottak for sikker behandling. Dette i henhold til WEEE

(Waste from Electrical and Electronic Equipment) direktiv gjeldende fra August 2005.

COMPLIANT

2002/96/EC

Trondheim, 01.08.2010

anduniquon

Daglig leder, Sivilingeniør Gisle Krigsvoll AS

Endringer

Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om snøfreseren skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen.

2010 © Sivilingeniør Gisle Krigsvoll AS

Art no 540278 • 540280

SVENSK

GARANTI
