BRUKSANVISNING KCST6562 Park & Garden

FARE: Denne maskinen er beregnet på å brukes i henhold til instruksene for sikker bruk i denne bruksanvisningen. Som med alle typer elektroverktøy, kan uforsiktighet eller brukerfeil resultere i alvorlige skader. Denne maskinen er i stand til å amputere hender og føtter, og kan slynge objekter ut med stor kraft. Hvis sikkerhetsinstruksene ikke følges, kan dette medføre alvorlige skader eller dødsfall.

ADVARSEL: Eksosen fra motoren, enkelte av dens bestanddeler, og enkelte komponenter i verktøyet, inneholder eller avgir kjemikalier som kan forårsake kreft, fødselsdefekter eller skader på reproduksjonsevnen.

ADVARSEL: Dette symbolet indikerer viktige sikkerhetsinstrukser som, hvis de ikke blir fulgt, kan medføre fare for skader på personer og/eller eiendom. Les og følg alle instrukser i denne bruksanvisningen før du forsøker å bruke denne maskinen. Hvis disse instruksene ikke blir overholdt kan det medføre personskader. Når du ser dette symbolet F∅LG INSTRUKSENE!

Ditt ansvar: La aldri personer som ikke har lest, forstått og vil følge advarslene og instruksene i denne bruksanvisningen og på maskinen.

VIKTIG

Instrukser for sikker bruk av skyvbare snøfresere

Denne maskinen er i stand til å amputere hender og føtter, og kan slynge objekter ut med stor kraft. Hvis sikkerhetsinstruksene ikke følges, kan dette medføre alvorlige skader eller dødsfall.

Opplæring

1. Pass på at du har lest, forstått og fulgt alle instruksene på maskinen og i bruksanvisningen før du prøver å montere og betjene denne enheten. Oppbevar denne bruksanvisningen på et trygt sted for fremtidig og regelmessig referanse, samt for bestilling av reservedeler.
2. Gjør deg kjent med styremekanismene og korrekt bruk av dem. Vit hvordan du kan stoppe maskinen og koble dem fra raskt.
3. La aldri barn under 14 år bruke denne maskinen. Barn over 14 år bør lese og forstå denne bruksanvisningen, og spesielt instruksene for sikker bruk. og de bør læres opp og veiledes før de får bruke den.
4. La heller aldri voksne bruke maskinen uten tilstrekkelig opplæring.
5. Objekter som slynges ut av maskinen kan medføre alvorlige personskader. Planlegg hvor du skal kjøre snøfreseren for å unngå å blåse materiale mot veier, tilskuere og lignende.

INSTRUKSER FOR SIKKER BRUK

1. Hold tilskuere, hjelpere, kjæledyr og barn på en avstand av minst 25 meter fra maskinen mens den er i drift. Stopp maskinen hvis noen kommer innenfor denne sonen.

2. Utvis forsiktighet for å unngå å gli eller falle, spesielt när du kjører snøfreseren baklengs.

Forberedelser

1. Inspiser området der utstyret skal brukes grundig. Fjern alle dørmatter, aviser, sleder, planker, ledninger og andre fremmedlegemer som du kunne snuble over eller som kan slynges ut av navaren (rotoren).

2. Bruk alltid vernebriller eller vernemaske for å beskytte øynene under bruk av maskinen, og ved justeringer eller reparasjoner. Gjenstander som slynges ut og rikosjetterer kan forårsake alvorlige øyenskader.

3. Bruk aldri utstyret uten å være kledd for vinterværet. Unngå løstsittende klær som kan sette seg fast i bevegelige deler. Ikke bruk smykker, lange skjerf eller andre løse klær, som kan bli viklet inn i bevegelige deler. Bruk fottøy som gir godt fotfeste på glatte flater.

4. Bruk en jordet, tretrådet skjøteledning og stikkontakt til alle enheter med elektriske startmotorer.

5. Juster høyden på oppsamleren när du skal fjerne snø fra overflater med grus eller pukk.

6. Koble fra clutchen og sett giret i fri før du starter motoren.

7. Forsøk aldri å foreta eventuelle justeringer mens motoren er i gang, unntatt der det er spesielt anbefalt i bruksanvisningen.

8. La motoren og maskinen tilpasse seg utetemperaturen før du begynner å fjerne snø.

9. For å unngå personskader eller skade på ciendom, vær svært forsiktig ved håndtering av bensin. Bensin er svært brannfarlig, og bensindamp er eksplosiv. Hvis du søler bensin på deg selv eller klærne dine er det fare for antennelse, noe som kan være svært farlig. Vask huden og skift klær umiddelbart for sikkerhets skyld.

a. Bruk kun en godkjent bensinbeholder.

b. Slukk alle sigaretter, sigarer, piper og andre antennelseskilder.

c. Fyll bensintanken utendørs, og vær svært forsiktig. Bensintanken må aldri fylles innendørs.

d. Du må aldri fjerne bensinlokket eller fylle på bensin mens motoren er i gang eller er varm.

e. La motoren kjøle seg ned i minst to minutter før du fyller på mer bensin.

f. Fyll aldri for mye bensin på tanken. Fyll ikke opp til mer enn 1,5 cm nedenfor bunnen av fylleåpningen for å gi plass for at drivstoffet kan ekspandere.

g. Fyll aldri beholdere med bensin inne i en bil eller lastebil, eller på et lasteplan med plastkant. Plasser alltid bensinbeholdere på bakken, på sikker avstand fra bilen, før du fyller.

h. Når det er praktisk mulig, fjern bensindrevet utstyr fra lastebilen eller lasteplanet, og fyll drivstoff på bakken. Hvis dette ikke er mulig, fyll drivstoff på slikt utstyr med en bærbar beholder, snarere enn fra en bensinpumpe.

i. Hold munnstykket i kontakt med kanten av drivstoffflokket eller beholderens åpning til alle tider, du har fylt opp. Ikke bruk et låsbart munnstykke.

j. Sett på plass bensinlokket og skru godt fast.

k. Hvis du søler bensin, tørk ren motoren og annet utstyr. Flytt maskinen til et annet område.

a. Oppbevar aldri maskinen eller drivstoffbeholdere i nærheten av åpen ild, gnister eller tenningsflammer (f.eks fra en ovn, varmtvannsbereder, varmeovn, tørketrommel osv.)

INSTRUKSER FOR SIKKER BRUK

b. La maskinen kjøle seg ned i minst 5 minutter før du setter den til oppbevaring.

1. Plasser ikke hender eller føtter i nærheten av roterende deler i rotorkassen eller utblåsningsåpningen. Kontakt med roterende deler kan amputere hender og føtter. Hold avstand fra utblåsningsåpningen til enhver tid.
2. Hvis du treffer et fremmedlegeme: stopp motoren, fjern ledningen fra tennpluggen, koble ledningen fra elektromotoren, og sjekk snøfreseren grundig for å se om det er noen skader på den. Reparer eventuelle skader før du starter snøfreseren igjen.
3. Stopp motoren när du forlater posisjonen bak snøfreseren; för du fjerner hindringer fra oppsamleren/rotoren eller utblåsningsåpningen; samt för alle reparasjoner, justeringer eller inspeksjoner.
4. Når du skal rengjøre, reparere eller sjekke snøfreseren, stopp motoren og sørg for at oppsamleren/rotoren og alle bevegelige deler har stoppet. Koble fra tennpluggledningen og hold ledning unna tennpluggen for å unngå at noen starter motoren ved et uhell.
5. Kontrollspaken for rotoren er en sikkerhetsanordning. Den må aldri kobles fra. Dette vil gjøre maskinen farlig å bruke, og kan forårsake personskader.
6. Kontrollspakene må gli lett i begge retninger, og skal automatisk gå tilbake til utgangsposisjonen når den slippes.
7. Bruk aldri snøfreseren uten at vern og andre sikkerhetsinnretninger er på plass og fungerer som de skal.
8. Start aldri motoren innendørs eller på et dårlig ventilert sted. Eksosen inneholder karbonmonoksid, en luktfri og livsfarlig gass.
9. Bruk aldri maskinen under påvirkning av alkohol eller narkotika.
10. Vis ekstrem forsiktighet når du fjerner snø fra eller krysser grusdekker. Vær oppmerksom på skjulte farer eller trafikk.
11. Vær forsiktig når du endrer retning på snøfreseren, og når du bruker den i en skråning.
12. Planlegg hvor du skal kjøre snøfreseren for å unngå å blåse snø mot vinduer, vegger, biler, etc., slik at du unngår fare for skader på eiendom, eller personskader forårsaket av rikosjetterende objekter.
13. Rett aldri utblåsningsåpningen mot personer, dyr, eller områder hvor materielle skader kan oppstå. Hold barn, dyr og andre på trygg avstand.
14. Overbelast ikke maskinens kapasitet ved å forsøke å fjerne snøen for fort.
15. Bruk aldri denne maskinen når lysforholdene er dårlige og det er vanskelig å se. Pass på at du alltid står stødig og holder et fast grep om håndtakene. Gå når du skyver snøfreseren, ikke løp.
16. Koble fra strømmen til rotoren ved transport, eller når snøfreseren ikke er i bruk.
17. Skyv aldri maskinen i stor hastighet på glatt underlag. Se ned og bak deg, og vær spesielt forsiktig når du går baklengs.
18. Hvis maskinen begynner å vibrere unormalt: stopp motoren, koble fra tennpluggledningen, og jord den til motoren. Inspiser snøfreseren grundig og se etter eventuelle skader, som må repareres før snøfreseren tas i bruk igjen.
19. Koble fra alle kontrollspaker og stopp motoren før du forlater posisjonen bak snøfreseren.

Vent til rotoren har stoppet helt før du fjerner hindringer fra utblåsningsåpningen eller rotoren, og før eventuelle justeringer eller inspeksjoner.

1. Stikk aldri hånden inn i utblåsningsåpningen eller oppsamleren. Bruk alltid renseverktøyet som er beregnet for å rense åpningen. Fjern aldri hindringer mens motoren er i gang. Slå av motoren og forbli bak håndtaket til alle bevegelige deler har stoppet først.
2. Bruk bare verktøy og ekstrautstyr som er godkjent av produsenten (f.eks. hjulvekter, dekkhaker, osv.)
3. Rør aldri motoren eller demperen mens de fortsatt er varme.
4. Hvis det oppstår situasjoner som ikke er dekket i denne bruksanvisningen, bruk sunn fornuft.

Ta kontakt med forhandler for assistance.

Rensing av blokkert utblåsningsrør

Håndkontakt med toppen av den hurtig roterende rotoren gjennom utblåsningsrøret er den vanligste årsaken til skader i forbindelse med snøfresere. Bruk aldri hånden til å fjerne blokkeringer fra utblåsningsrøret!

For å rense utblåsningsrøret:

1. SLÅ AV MOTOREN!
2. Vent 10 sekunder til du er sikker på at rotorbladene har sluttet å rotere.
3. Bruk alltid et verktøy, ikke hendene.

Vedlikehold & lagring

1. Du må aldri tukle med sikkerhetsanordninger. Sjekk at de fungerer slik de skal regelmessig. Se seksionene om vedlikehold og justering av deler i denne bruksanvisningen.
2. Før rengjøring, reparasjon eller inspeksjon av maskinen, må du stille alle kontrollspaker i fri og stoppe motoren. Vent til rotoren har sluttet å rotere. Koble fra tennpluggledningen og jorde den mot motoren for å unngå utilsiktet start.
3. Sjekk jevnlig at alle bolter og skruer er stramme for å holde snøfreseren i sikker stand. Se dessuten over maskinen og siekk om den har skader.
4. Du må ikke endre motorens fabrikkinnstillinger eller trimme den slik at den går raskere.
5. Snøfreserens skjæreplater og meier utsettes for slitasje og skader over tid. For din egen sikkerhets skyld bør du sjekke alle komponenter regelmessig, og bytte slitte deler med originaldeler fra produscenten (OEM). "Bruk av deler som ikke oppfyller de opprinnelige spesifikasjonene kan føre til dårlig ytelse og kan utgjøre en sikkerhetsrisiko!"
6. Sjekk styremekanismene regelmessig og sjekk at de virker som de skal, som vist i denne bruksanvisningen.
7. Sørg for å holde sikkerhets- og instruksjonsetikettene på maskinen i god stand, eller få dem byttet om nødvendig.
8. Sett aldri maskinen til lagring med drivstoff i drivstofftanken i et lokale med antenningskilder som varmtvannsberedere, varmeovner eller tørketromler. La motoren kjøle seg ned før lagring i avlukkede rom. Overhold gjeldende lover og regler om korrekt håndtering av bensin, olje, osv. for å beskytte miljøct.
9. Før maskinen settes til lagring må den kjøres noen minutter for å fjerne snø fra maskinen og hindre at rotoren fryser.

10. Snøfreseren eller drivstoffbeholderen må aldri oppbevares i lokaler der det finnes åpen ild, gnister eller utstyr med tenningsflammer, som vannkokere, ovner, tørketromler, osv.

11. Sjekk alltid bruksanvisningen for å finne korrekt informasjon om sommerlagring.

Ikke modifiser motoren

For å unngå alvorlige skader eller dødsfall, må du aldri modifisere motoren på noen måte. Tukling med styreinnstillingene kan føre til at motoren løper løpsk, og kan føre til farlige situasjoner. Du må aldri tukle med fabrikkinnstillingene av motorstyringen.

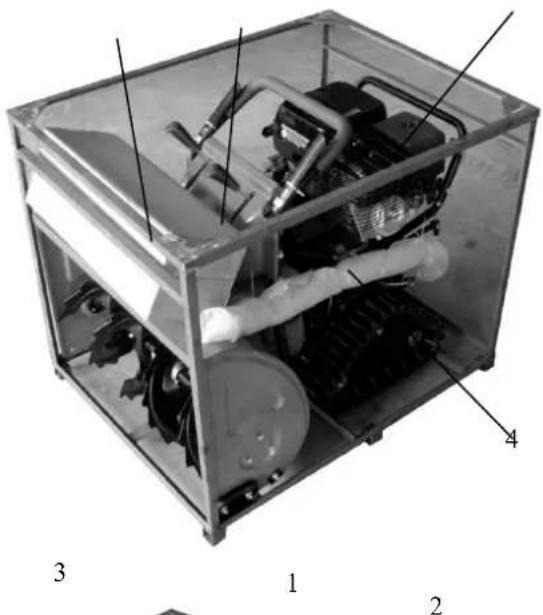

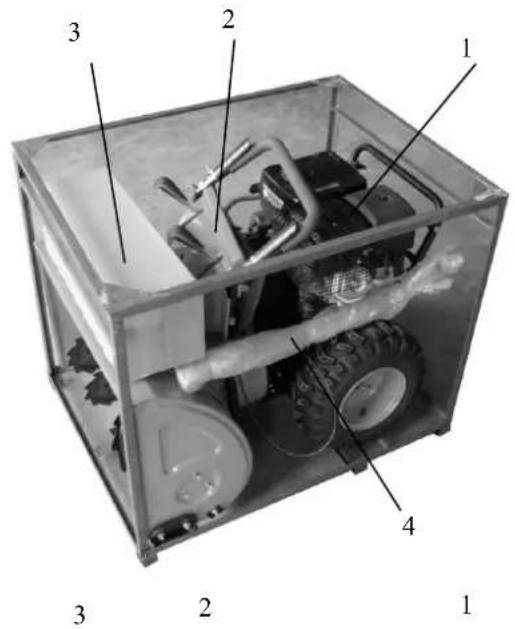

Pakkens innhold

1. Snøfeieramme
2. Håndtak
3. Utblåsningsåpning (utstyrt med instrukser og fester)
4. Tilkoblingsstang og understell

KCST1129ES(D)

KCST9029ES(D)

KCST1129ES

KCST9029ES

KCST6562ES(D)

KCST5556ES(D)

KCST6562ES

KCST5556ES

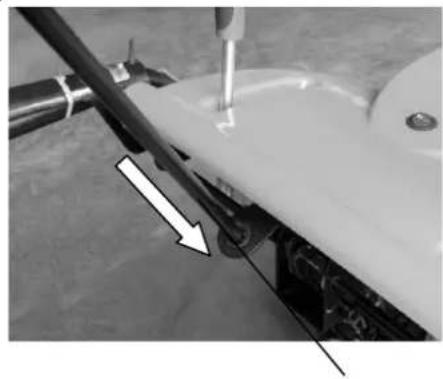

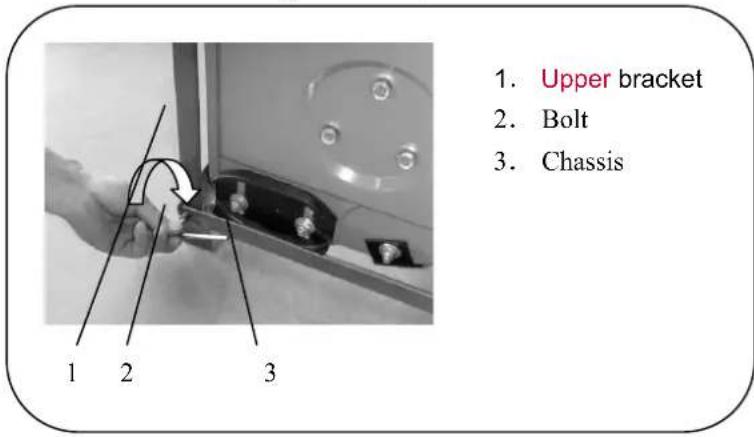

1 Skru løs bolten og ta av den øvre knekten.

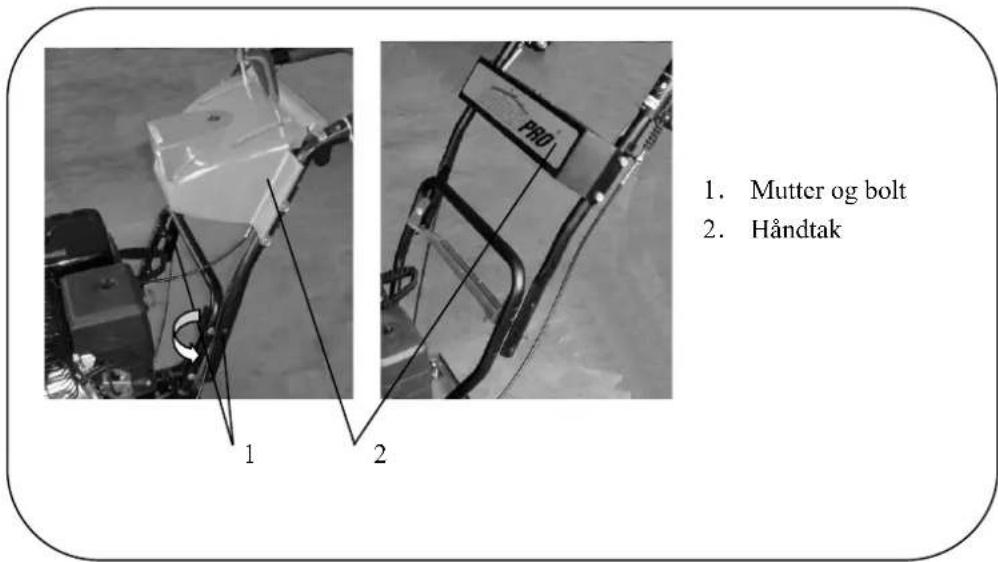

2 Monter håndtaket: skru først løs mutteren, still fire hull i linje på det øvre håndtaket, sett i bolten og skru den fast med en mutter.

4 Monter understellet: still understellet mot siden av slingrebøylen fra håndtakspanelet slik at hullet på understellet peker mot hullet på slingbebøylen, og sett inn slangeklemmen.

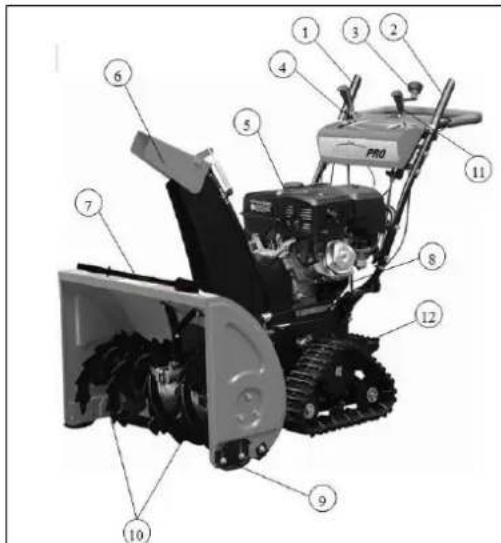

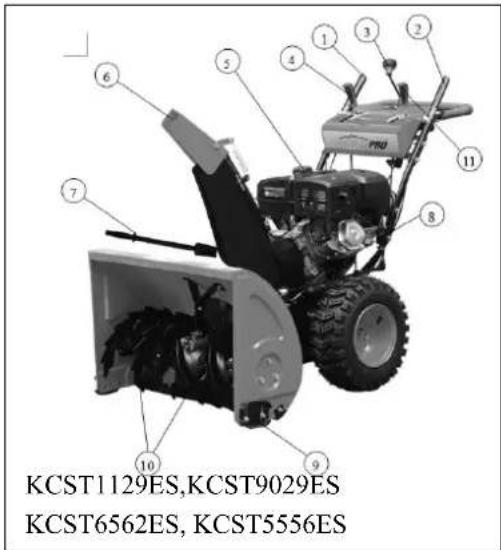

Styringsmekanismer og utstyr

1: Startspake
2: Rotorspake
3: Utblåsningsretningsspake
4: Gasspake
5: Bensinlokk
6: Utblåsningsrør
7: Renseverktøy
8: Oljemåler
9: Sklisko
10: Rotor

12: Pedal for justering av høyde

Kontrollmekanismer

*ADVARSEL: Les, forstå og følg alle instrukser og advarsler på maskinen og i denne bruksanvisningen før du tar maskinen i bruk.

Girspake

R_2

R_1

1

2

3

4

5

Figur 1

Girspaken er plassert mellom nedre del av håndtakene. Plasser girspaken i en av syv posisjoner for å velge kjøreretning og -hastighet.

Framover

Det er fem gir for å kjøre framover (F). Gir 1 er det langsomste, og gir 5 det raskeste.

Revers

Det er to gir for revers (R). Gir 1 er det langsomste og gir 2 det raskeste.

Primer

Når primerknappen slippes ut tvinges bensin rett inn i forgasseren for å gjøre det lettere å starte motoren i kaldt vær.

Choke

Chokevrideren er plassert på baksiden av motoren, og aktiveres ved å vri den mot klokken. Når choken aktiveres lukkes chokeplaten på forgasseren, noe som gjør det lettere å starte motoren. Se

figur 2

Gassspake

Gasspaken er plassert på motoren.

Den regulerer motorens hastighet, og slår av motoren hvis den skyves helt ned.

Se figur 3.

Figur 3

BRUK AV SN∅FRESEREN

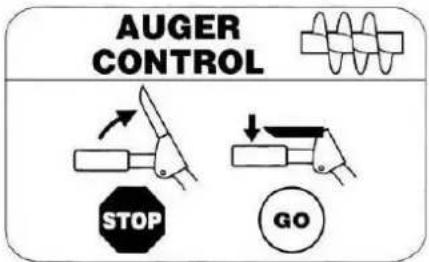

Rotorspake

Figur 4

Rotorspaken er plassert på venstre håndtak. Klem rotorspaken mot håndtaket for å starte rotorene og sette i gang snøfresing. Slipp ut for å stoppe. Se figur 4.

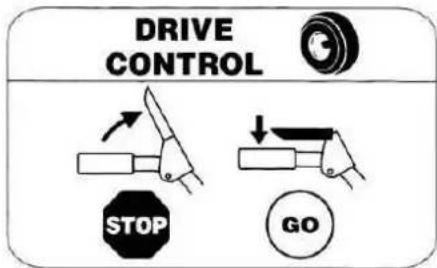

Startspaken

Figur 5

Startspaken er plassert på høyre håndtak. Klem startspaken mot håndtaket for å starte hjuldriften. Slipp ut for å stoppe. Se figur 5.

For å skifte retning snøen kastes ut, vend kontrollspaken som følger:

Vri med klokken for å kaste snø til høyre.

Vri mot klokken for å kaste snø til venstre. Se figur 6.

Renseverktøy

'ADVARSEL: Bruk aldri hendene for å rense utblåsningsrøret hvis det er

bolkkert. Slå av motoren og hold deg bak håndtaket til alle bevegelige deler har stoppet før du begynner å fjerne blokkeringer.

Renseverktøyet er festet til toppen av rotordekselet med en festeklips. Verktøyet er utformet for å rense et blokkert utblåsningsrør.

MERK: Dette verktøyet (sammen med forlengersnoren til den elektriske starteren) er festet med et kabelbånd til baksiden av rotordekselet når densendes fra fabrikken. Kutt kabelbåndet før du tar snøfreseren i bruk.

BRUK AV SN∅FRESEREN

Sklisko

Palsser skliskoene avhengig av underlag og føreforhold. Juster dem oppover på hardpakket snø. Juster nedover når du skal bruke snøfreseren over grus eller singel.

Rekylstarthåndtak

Dette håndtaket brukes til å starte motoren manuelt.

Elektrisk startkontakt

Krever bruk av tretinnet skjøteledning beregnet på utendørs bruk (følger med) og en 220V strømkilde.

Rotorer

Når aktivert, roterer rotorene og trekker snø inn i rotorkassen.

Utblåsningsrøret

Snø som er trukket inn i rotordekselet kastes ut gjennom utblåsningsrøret.

Bensinlokket

Skru av bensinlokket for å fylle bensin på tanken.

Oljelokk

Motorens oljenivå kan sjekkes, og olje fylles på, gjennom oljelokket.

Før start av motor

Ikke start motoren før du har fylt olje. Motoren kan bli alvorlig skadet hvis den brukes uten olje.

1. Plasser maskinen på et jevnt underlag.
2. Løsne oljelokket og les av oljenivået. Se figur 7.
3. Oljenivået skal ligge mellom merkene "HIGH" og "LOW". Se figur 7.
4. Om nødvendig, fyll på olje til merket FULL. Se figur 11.
5. Bruk olje av høy kvalitet merket A.P.I. service SF, SG eller SH.
   Bruk olje av type SAE 5W30. Bruk olje av type SAE OW30 ved temperaturer under -18. Bruk ikke SAE 10W40.

Bensin

ADVARSEL: Vær svært forsiktig når du håndterer bensin, siden bensin er ekstremt brannfarlig og bensindamp kan eksplodere. Fyll aldri bensin innendørs eller mens motoren er varm eller er i gang. Slukk sigaretter, sigarer, piper og andre antenningskilder.

- Bensin skal lagres i en ren, godkjent beholder, og sørg for at lokket er på til enhver tid.

- Sørg for at bensinbeholderen er ren og fri for rust eller andre fremmedpartikler.

MERK: Du finner et støvlokk av plast innenfor bensinlokket. Fjern og kast dette.

· Fyll alltid bensintanken utendørs ved hjelp av en trakt eller helletut for å unngå sol.

· Fyll bensintanken med ren, fersk, blyfri bensin.

- Fyll aldri bensintanken helt opp. Fyll tanken opp til 1,5 cm fra toppen for å gi rom for at drivstoffet kan utvide seg.

- Pass på å tørke opp alt bensinsøl før du starter motoren.

Start av motoren

1. Fest tennpluggkabelen til tennpluggen. Pass på at metalløkken på enden av tennpluggkabelen (inne i gummihetten) er trygt festet over metalltappen på tennpluggen.
2. Sørg for at både rotorspaken og startspaken er stengt av.
3. Skyv gasspaken opp til posisjon "FAST". Sett inn tenningsnøkkelen. Pass på at den klikker på plass. Ikke prøv å vri om nøkkelen.

1. Sjekk at strømkilden er jordet og tretrådet.

*ADVARSEL: Den valgfrie elektriske starteren er utstyrt med en jordet tretrådet strømkabel og støpsel, og er utformet for å operere på et 220V strømnett. Den må brukes med en jordet trehullskontakt for å unngå fare for elektrisk støt.

Hvis ditt elektriske anlegg ikke er et tretrådet, jordet system, må du ikke bruke den elektriske starteren under noen omstendigheter.

Hvis du har en jordet trehullskontakt, gjør som følger:

1. Plugg skjøteledningen inn i kontakten på motorens overflate. Plugg den andre enden av skjøteledningen inn i en trehulls, 220V, jordet, AC-kontakt på et godt ventilert sted.
2. Roter chokevrideren til posisjon "FULL" (for trådstart av motoren).

MERK: Hvis motoren allerede er varm, still chokevrideren til "OFF" i stedet for "FULL".

1. Skyv inn primerknappen for å starte en kald motor, og pass på at du dekker luftehullet i primerknappen när du skyver den inn.

MERK: BRUK IKKE primerknappen for å restarte en varm motor etter en kort pause.

1. Skyv inn startknappen for å starte motoren.
2. Straks motoren starter, slipp ut startknappen.
3. Etter hvert som motoren varmes opp, roter chokevrideren langsomt til "OFF". Hvis motoren fusker, roter chokevrideren raskt tilbake til "FULL" og så langsomt til "OFF" igjen.
4. Når du kobler fra skjøteledningen, trekk alltid ut støpselet fra vegguttaket først.

BRUK AV SN∅FRESEREN

Rekylstarter

1. Roter chokevrideren til posisjon "FULL" (start av kald motor).
   MERK: Hvis motoren allerede er varm, still chokevrideren til "OFF" i stedet for "FULL".
2. Trykk inn primerknappen to eller tre ganger ved start av kald motor; pass på at du dekker luftehullet i primerknappen när du trykker den inn.

1. Grip starchåndtaket og trekk snoren langsomt ut. Når du merker at det blir litt tyngre å trekke snoren, slipp snoren langsomt tilbake.
2. Gi startsnoren et kraftig, hurtig rykk. Ikke slipp håndtaket og la snoren slynges tilbake. Hold et fast grep i håndtaket og slipp snoren langsomt tilbake.
3. Etter hvert som motoren varmes opp, roter chokevrideren langsomt tilbake til "OFF". Hvis motoren begynner å fuske, roter chokevrideren raskt tilbake til "FULL", og så langsomt tilbake mot "OFF" igjen.

MERK: La motoren varme seg opp i noen minutter etter oppstart. Motoren vil ikke oppnå full kraft før den har nädd brukstemperatur.

Stopp av motor

Kjør motoren i noen minutter før du stopper den for å brenne vekk eventuell fukt i motoren.

- For å unngå at starteren fryser, gjør som følger:

Elektrisk starter

1. Koble skjøteledningen til kontakten for den elektriske starteren på motoren, deretter til strømuttaket.
2. Mens motoren går, trykk inn startknappen og la starteren spinne i flere sekunder. Støyen fra starteren er normal. Startmotoren blir ikke skadet av dette.
3. Når du kobler fra skjøteledningen, trekk alltid ut støpselet fra kontakten i veggen før du trekker ut den andre enden fra snøfreseren.
4. Skyv gasspaken til "STOP".
5. Ta ut tenningsnøkkelen og oppbevar den på et trygt sted.
6. Tørk vekk all snø og fukt fra området rundt motoren samt området i og omkring startspaken og rotorspaken. Klem dessuten inn og så slipp begge spakene flere ganger.

Rekylstarter

1. Mens motoren går, rykk tre-fire ganger i startsnoren med en hurtig, fullstendig armbevegelse.
   Når du rykker i startsnoren vil du høre en høy, larmende lyd, som ikke er skadelig for motoren.
2. Skyv gasspaken til "STOP".
3. Ta ut tenningsnøkkelen og oppbevar den på et trygt sted.
4. Tørk vekk all snø og fukt fra området rundt motoren samt området i og omkring startspaken.

Renseverktøy

Renseverktøyet for utblåsningsrøret er festet til baksiden av rotorkassen med en festeklips. Hvis utblåsningsrøret blokkeres av snø og is under bruk av snøfreseren, følg disse instruksene for sikker rensing av utblåsningsrøret:

1. Slipp ut både rotorspaken og startspaken.
2. Stopp motoren ved å ta ut tenningsnøkkelen.
3. Løsne renseverktøyet fra klipsen som fester det til rotorkassen.
   4.

*ADVARSEL: Demperen, motoren og området rundt blir svært varmt, og kan

forårsake brannskader. IKKE R∅R!

1. Bruk den spadeformede enden av renseverktøyet for å løsne og fjerne snø og is som har blokkert utblåsningsrøret.
2. Fest renseverktøyet med festeklipsen på baksiden av rotorkassen igjen, sett i tenningsnøkkelen, og start motoren.
3. Still deg i brukerposisjon (bak snøfreseren), og bruk rotorspaken i noen sekunder for å fjerne eventuelle rester av snø og is fra utblåsningsrøret.

Koble inn motoren

1. Still startspaken til "FAST", skyv girspaken til et av de 5 framovergirene eller et av de 2 reversgirene. Velg en hastighet som er egnet for snøforholdene, og som er komfortabel å arbeide med.

MERK: Når du velger hastighet, bruk lavere hastighet til du føler deg komfortabel og kjent med snøfreseren.

1. Klem rotorspaken mot håndtaket, og rotorene begynner å rotere. Slipp den, og rotorene stopper.
2. Klem startspaken mot håndtaket, og snøfreseren begynner å bevege seg. Slipp den, og bevegelsen stopper.

VIKTIG: Skift ALDRI gir uten først å slippe startspaken og vente til snøfreseren har stoppet helt. Hvis du gjør dette kan det medføre sterk slitasje på motoren og drivsystemet.

Tekniske data

	Nettovekt	Arbeids-bredde	Maksimal kraft	Drivstoff-type	Vibrasjon
KCST5556ES(D)	84KGS	21"	5.5HP/3.1KW	BENSIN	4.0m/s^2
KCST5556(D)	83KGS	21"	5.5HP/3.1KW	BENSIN	4.0m/s^2
KCST5556ES	85KGS	21"	5.5HP/3.1KW	BENSIN	4.0m/s^2
KCST5556	84KGS	21"	5.5HP/3.1KW	BENSIN	4.0m/s^2
KCST6562ES(D)	85KGS	24"	6.5HP/3.8KW	BENSIN	7.38m/s^2
KCST6562(D)	84KGS	24"	6.5HP/3.8KW	BENSIN	7.38m/s^2
KCST6562ES	86KGS	24"	6.5HP/3.8KW	BENSIN	7.38m/s^2
KCST6562	85KGS	24"	6.5HP/3.8KW	BENSIN	7.38m/s^2
KCST1129ES(TD)	134KGS	29"	11HP/7KW	BENSIN	4.33m/s^2
KCST1129ES(D)	121KGS	29"	11HP/7KW	BENSIN	4.33m/s^2
KCST1129ES(T)	133KGS	29"	11HP/7KW	BENSIN	4.33m/s^2
KCST1129ES	120KGS	29"	11HP/7KW	BENSIN	4.33m/s^2
KCST9029ES(TD)	127KGS	29"	9.0HP/5.8KW	BENSIN	3.80m/s^2
KCST9029ES(D)	114KGS	29"	9.0HP/5.8KW	BENSIN	3.80m/s^2
KCST9029ES(T)	126KGS	29"	9.0HP/5.8KW	BENSIN	3.80m/s^2
KCST9029ES	113KGS	29"	9.0HP/5.8KW	BENSIN	3.80m/s^2

VEDLIKEHOLD

Smøring

ADVARSEL: For smøring, reparasjoner, eller inspeksjon, slipp ut alle kontrollspaker og stopp motoren. Vent til alle bevegelige deler har stoppet helt.

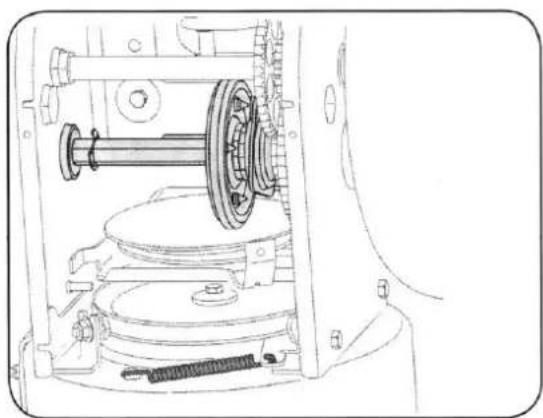

Girstang

Den sekskantede girstangen bør smøres minst en gang hver sesong, eller etter hver 25te times bruk.

1. Fjern det nedre rammedekselet ved å skru løs de to skruene som holder det på plass.
2. Smør et tynt lag allværs, flerbruks smøreolje på girstangen. Sc figur 7.

VIKTIG: Unngå alt sol av olje på gummifriksjonshjulet og aluminiumsdrivplaten.

Ta av begge hjulene minst en gang hver sesong. Rengjør akslingene og smør dem med flerbruks smøreolje før du setter hjulene på plass igjen.

Kontroll for utblåsningsretning

En gang hver sesong bør spaken smøres med vaselin, linfrøolje, mineralolje, parafinvoks eller 3-i-1-olje.

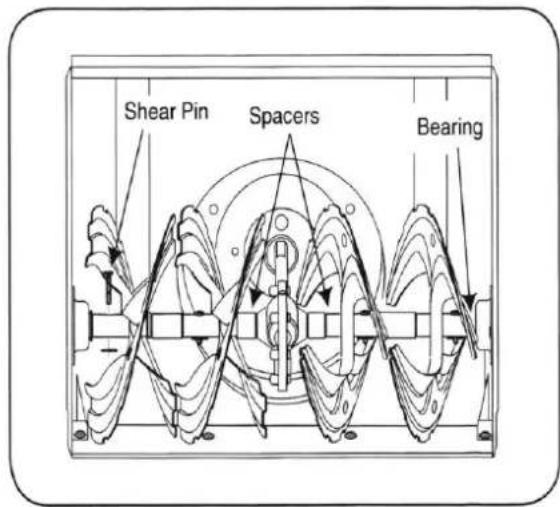

Rotoraksel

Minst en gang hver sesong, ta av skjærboltene på rotorakselen. Spray smøring inn i akselen, rundt skillepakningene. Smør også flenslagrene på hver ende av akselen. Se figur 8

Girkasse

Rotorens girkasse er fylt med smørefett og forseglet på fabrikken. Hvis den av en eller annen grunn må tas fra hverandre, smør med 0,5 dl smørefett.

MERK: Ikke overfyll girkassen. Det kan medføre skader på pakningene. Pass på at ventilpluggen er fri for fett for å slippe ut trykk.

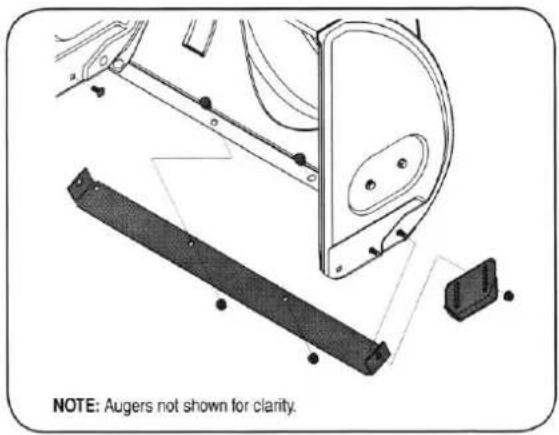

Skrapeplaten og skliskoene på undersiden av snøfreseren utsettes for slitasje. De bør sjekkes jevnlig og bytes om nødvendig.

For å fjerne sklisko:

For å fjerne skrapeplate:

1. Fjern festeboltene og sekskantmutterne som fester platen til snøfreserkassen.
2. Monter ny skrapeplate, pass på at hodene på Festeboltene er inne i kassen. Stram godt.

Bytte av rotorrem

For å fjerne og skifte snøfreserens rotorrem, gjør følgende:

1. Fjern remdekselet foran på motoren ved å fjerne de to selv-tappende skruene.
   MERK: Tapp all bensin fra snøfreseren först, eller plasser en plastbit under bensinlokket. Se figur 10

2. Vipp snøfreseren forsiktig opp og frem, slik at den hviler på rotorkassen. Fjern rammedekselet fra undersiden av snøfreseren ved å fjerne de fire selvskjærende skruene som holder det på plass. Se figur 11

3. Rull rotorremmen av motortrinsen. Se figur 12

4. a. Løsne og fjern skruen som holder remmen på plass. b. Hekt støttefjæren av rammen. Se figur 13

5. Fjern remmen fra rotortrinsen, og la den gli ned mellom støtteknekten og rotortrinsen. Sett sammen rotorremmen igjen ved å følge instruksene i motsatt rekkefølge. Se figur 14

MERK: IKKE GLEM å skru på plass skruen som holder beltet og å hekte fjæren tilbake på rammen etter at du har montert et nytt rotorrem.

VEDLIKEHOLD

Rotorer

- Rotorene er festet til spiralakselen med to skjærbolter og to splinter. Hvis rotoren treffer et fremmedlegeme eller isklump, er snøfreseren utformet slik at skjærboltene kan dele seg.

Se figur 18.

- Hvis rotorene ikke går rundt, se etter om skjæreboltene har delt seg. Et sett reservebolter følger med snøfreseren. Når du bytter bolter og splinter, spray smøreolje inn i rotorakselen før du setter i de nye boltene.

Bytte av drivbelte

for å fjerne og skifte snøfreserens rotorbelte, gjør som følger:

1. Fjern beltedekselet på fronten av motoren ved å fjerne de to selvskjærende skruene. Se figur 15

- Tapp bensinen fra snøfreseren eller plasser en plastbit under bensinlokket.

1. Vipp snøfreseren forsiktig opp og frem, slik at den hviler på rotordekselet. Fjern rammedekselet fra undersiden av snøfreseren ved å fjerne de fire selvskjærende skruene som holder det på plass Se figur 16

2. a. Grip trinsen og vipp den mot høyre.

b. Rull rotorremmen av motortrinsen. c. Løft drivremmen av motortrinsen. Se figur 17

1. La drivremmen gli av trinsen mellom friksjonshjulet og friksjonshjulskiven. Se figur 18

Fjern remmen og monter rem ved å følge disse instruksene i motsatt rekkefølge.

Fjerning av friksjonshjul

Hvis snøfreseren ikke går fremover med startspaken inne, og justering av kabelen til startspaken ikke hjelper, må kanskje friksjonshjulet skiftes. Følg instruksene under. Se over friksjonshjulet, og skift det hvis det er svært slitt eller sprukket.

• Plasser girspaken i posisjon F3.
• Tapp all bensin fra snøfreseren, eller plasser en plastbit under bensinlokket.

• Vipp snøfeseren forsiktig opp og frem slik at den hviler på rotorkassen.

• a. Fjern rammedekselet fra undersiden av snøfreseren ved å løsne de fire selvskjærende skruene som holder det fast.
  b. Fjern det høyre hjulet ved å løsne skruen og skiven som fester det til akslingen. Se figur 19

• Fjern forsiktig sekskantmutteren og skiven som fester akslingen til snøfreserens ramme, og bank lett på enden av akslingen for å løsne kulelageret fra høyre side av rammen. Se figur 20

1. Vipp varsomt akslingen ned og mot venstre før du forsiktig skyver friksjonshjulenheten av akslingen.

MERK: Hvis du skal skifte hele friksjonshjulenheten, kan du kaste den gamle enheten og skyve den nye inn på akslingen. Følg instruksene over i motsatt rekkefølge for å sette på igjen. Hvis Du bare skal skifte gummiringen, gjør som følger: Se figure 21

1. Fjern de fire skruene som holder sammen sideplatene på friksjonshjulenheten. Se figur 22

- Fjern gummiringen mellom sideplatene og sett platene på plass igjen med en ny gummiring.

MERK: Når du setter sammen friksjonshjulenheten igjen, stram hver skru bare en runde før du vrir hjulet med klokken og går videre til neste skrue. Gjenta denne prosessen flere ganger for å sikre at platene er festet med lik kraft.

- Skyv friksjonshjulenheten tilbake på akslingen og følg stegene over i motsatt rekkefølge når du setter enheten på plass igjen.

Oljesjekk

1. Pass på at motoren står plant, med rett side opp
2. Skru av oljelokket og tørk av målepinnen. Se figur 23
3. Skru oljelokket på plass igjen. Stram godt.
4. Skru av oljelokket en gang til. Sjekk oljenivået. Hvis oljen på målepinnen er under market "LOW", skal du forsiktig fylle på olje til nivået när "HIGH", se figur 24
5. Skru oljelokket på plass igjen. Stram godt.
6. Tørk vekk alt oljesøl.

Oljeskift

For å unngå skader på motoren, er det viktig å:

• Sjekke oljenivået hver gang du skal bruke snøfreseren, og etter hver femte times bruk.
• Skifte olje etter de to første timenes bruk, og etter hver 25te times bruk deretter.

• Motoren skal fortsatt være varm etter bruk, men ikke glovarm.

• Finn oljetappepluggen, Se figur 25

• Pass på at bensinlokket er på og sitter trygt.
• Rengjør området rundt tappepluggen, se figur 25
• Plasser en godkjent, resirkulerbare oljebeholder under oljetappeplugg.
• Fjern tappepluggen og tapp ut oljen.

Merk: Brukt olje må leveres til autorisert avfallsmottak som spesialavfall.

1. Sett på plass tappepluggen og stram godt.
2. Fyll på med ny, fersk olje av anbefalt olje, se figur 25.

Motorens kapasitet er 7,5 dl.

Sjekk tennplugg hvert år, eller etter hver 100de brukstime.

1. Rengjør området rundt tennpluggen.
2. Fjern og se over tennpluggen.
3. Skift tennpluggen hvis det er sprekker i porselenet, Eller hvis elektrodene er slitt, brent eller skitne.

4. Sjekk tennpluggåpningen med egnet måleinstrument og juster om nødvendig til 0,76 mm. Se figur 26.

5. Sett på plass tennpluggen og stram godt.

MERK: Når du skifter må du bruke en tennplugg med motstand.

Kontakt din forhandler for å få tak på riktig type tennplugg.

Figur 26

Forgasser

Hvis du mistenker at forgasseren din trenger justering, ta kontakt med din forhandler.

Motorytelsen skal ikke påvirkes opp til 2000 m.o.h. Ved bruk på steder som ligger høyere enn dette, ta kontakt med din forhandler.

Motorhastighet

ADVARSEL: For å unngå fare for alvorlige skader eller til og med dødsfall, må du IKKE modifisere motoren på noen måte. Hvis du tukler med motorinnstillingene kan dette forårsake at motoren og snøfreseren kommer opp i farlig hastighet. Motorens fabrikkinnstillinger må ALDRI tukles med. Det er livsfarlig å kjøre motoren på høyere hastighet enn den er beregnet for.

REPARASJONER OG JUSTERINGER

1: Vipp snøfreseren opp og frem slik at den hviler på rotorkassen.
2: Skyv kabelen gjennom fjæren slik at den trådede delen er tilgjengelig.
3. Hold den trådede delen og juster mutteren til den er riktig justert.
4: Trekk kabelen gjennom fjæren igjen, og hekt kabelen inn på øvre del av clutchspaken. Samme justering for begge sider.

Justering av utblåsningsrør

Distansen snøen kastes kan justeres ved å endre vinkelen på utblåsningsrøret. Gjør følgende:

1. Stopp motoren ved å ta ut tenningsnøkkelen og løsne vingmutteren av plast på venstre side av utblåsningsrøret.
2. Vipp røret opp eller ned før du strammer vingmutteren igjen. Se figur 28.

Justering av sklisko

Avstanden mellom skliskoene og bakken kan også justeres. Se figur 29.

• For tett snøfjerning på et jevnt underlag, som asfalt, hev skliskoene høyere opp på rotorkassen.
• Still skoene i midten eller lavt når du skal fjerne snø fra et ujevnt underlag, som grus eller singel.

For justering av sklisko:

1: Løsne de fire sekskantmutrene (To på hver side) og festeboltene. Flytt skliskoene til ønsket stilling.
2: Pass på at hele undersiden av skliskoen er i kontakt med bakken, for å unngå ujevn slitasje på skliskoene.
3: Stram mutrer og bolter godt.

Justering av utblåsningsrørfestet

Hvis spiralen på undersiden av styremekanismen for utblåsningsretning ikke har full kontakt med utblåsningsenheten, kan festeknekten justeres. Gjør følgende:

1. Løsne de to mutrene som holder festeknekten på plass, og juster den litt. Se figur 30.
2. Stram mutrene igjen.

Før du bruker snøfreseren, sjekk lufttrykket i dekkene. Trykket skal ligge mellom 15 og 20 psi. Hvis lufttrykket ikke er det samm i begge dekkene, kan snøfreseren trekke til en av sidene.

SOMMERLAGRING

Forberedelse av motor

ADVARSEL: Snøfreseren må aldri lagres innendørs med bensin på tanken, eller på dårlig ventilerte områder, der bensindampå kan komme i kontakt med åpen ild, gnister eller tenningsflammer fra for eksempel en komfyr, varmtvannsbereder, tørketrommel eller gassovn.

MERK: Det er viktig å unngå at det samler seg opp gummiavleiringer i deler av motoren som forgasseren, bensinfilteret, bensinslangen eller bensintanken under lagring.

FARE: Alkoholholdig drivstoff (gasohol, etanol eller metanol) kan tiltrekke seg fuktighet, noe som igjen fører til at drivstoffet skiller seg og utvikler syrer under lagring. Syredamp kan skade motorens drivstoffsystem under lagring.

For å unngå motorproblemer skal drivstoffsystemet tømmes før snøfreseren settes til lagring i en måned eller lenger. Følg instruksene under for å klargjøre snøfreseren for lagring:

ADVARSEL: Drivstoff må tommes i en godkjent beholder, utendørs, på sikker avstand fra åpen ild. Vent til motoren er kald. Røyking er forbudt. Drivstoff som får stå i motoren när været er varmt vil tape seg over tid, og kan gjøre det svært vanskelig å starte motoren.

1. Fjern all bensin fra forgasseren og bensintanken for å hinder at gummi avleires på disse delene, noe som er skadelig for motoren.
2. Kjør motoren til bensintanken er tom, og motoren stopper fordi den er tom for drivstoff.
3. Tøm forgasseren ved å trykke opp tappepluggen på undersiden av forgasserdekselet.

ADVARSEL: Ikke tøm forgasseren hvis du bruker drivstoffstabilisator. Aldri bruk rensemidler for motor eller forgasser i bensintanken, siden det kan medføre permanente skader.

MERK: Drivstoffstabilisator (som STA-BIL) er et akseptabelt alternativ for å minimere avleiring av drivstoffgummi under lagring. Tilsett stabilisatormiddel til bensinen i tanken eller drivstoffbeholderen; bruk alltid de blandingsforholdene som er oppgitt på stabilisatorbeholderen. Kjør motoren i minst 10 minutter etter at du har tilsatt stabilisatormiddel, slik at blandingen når forgasseren. Hvis du bruker stabilisatormiddel skal du ikke tømme forgasseren.

1. Fjern tennpluggen og tøm 3 cl motorolje gjennom tennplugghullet ned i sylinderen. Dekk tennplugghullet med en fille og roter motoren flere ganger for å fordele oljen. Sett på plass tennpluggen igjen.

Forberedelse av snøfreser

1. Når du larger snøfreseren på et uventilert sted eller i et metallskur, må du sørge for å rustsikre maskinen. Pensle maskinen, spesielt kjettinger, fjærer, kulelager og kabler med et tynt lag lett olje eller silikon.
2. Fjern all skitt fra utsiden av motoren og snøfreseren.
3. Følg instruksene for smøring i vedlikeholdsseksjonen av denne bruksanvisningen.
4. Oppbevar snøfreseren på et rent og tørt sted.

Snøfreseren har 2 års garanti gjeldende fra innkjøpsdato. Garantien gjelder kun for material- eller fabrikasjonsfeil. Garantien opphører å gjelde dersom bruksanvisningen ikke er fulgt, eller om snøfreseren har blitt utsatt for unormal belastning eller drift. Alle transport- og demonteringskostnader er for kjøpers regning. Ved eventuelle tvister gjelder Kjøpsloven.

BEKREFTELSE OM EU-OVERENSSTEMMELSE

Undertegnede firma

forsikrer under eget ansvar at produktet

Produkt......Snøfreser

Merke....Park & Garden

Modell .... KCST6562

overensstemmelse med normene

EN1033:1996

samt bestemmelser gitt i direktiv

2002/95/EC, 2002/96 EEC, 98/37/EC, 2000/14/EC,

2004/108/EEC, 2002/88/EC

Lever snøfreseren ved nærmeste avfallsmottak for sikker behandling. Dette i henhold til WEEE

(Waste from Electrical and Electronic Equipment) direktiv gjeldende fra August 2005.

Trondheim, 01.08.2010

Andemigson

Daglig leder, Sivilingeniør Gisle Krigsvoll AS

Endringer

Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om snøfreseren skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen.

2010 © Sivilingeniør Gisle Krigsvoll AS

Art no 540276

SVENSK

GARANTI
