BRUKSANVISNING ST6556 Park & Garden

ADVARSEL! Noen av maskinkomponentene og avgasser fra motoren inneholder kjemikalier som er kjent for å forårsake kreft, fødselsskader og nedsatt reproduksjonsevne.

FARE: Denne maskinen er beregnet på å brukes i henhold til instruksene for sikker bruk i denne bruksanvisningen. Som med alle typer elektroverktøy, kan uforsiktighet eller feil fra brukerens side resultere i alvorlige skader. Denne maskinen er i stand til å amputere fingre, tær og føtter, og kan slynge ut gjenstander med stor kraft. Hvis sikkerhets-instruksene nedenfor ikke følges, kan dette medføre alvorlige skader eller dødsfall.

i SIKKERHETSINSTRUKSER

Dette symbolet er et advarselsymbol. Sikkerhetshetsinstrukser merket med dette symbolet må følges svært nøye.

Merk:

Fare: Angir en farlig situasjon som kan medføre alvorlige skader eller dødsfall hvis den ikke unngås.

Eksempel på FARE-merke

Advarsel: Angir en mulig farlig situasjon som kan medføre alvorlige skader eller dødsfall hvis den ikke unngås.

CAUTION

Forsiktig: Angir en mulig farlig situasjon som kan medføre mindre eller moderate skader hvis den ikke unngås. Les denne bruksanvisningen nøye før maskinen tas i bruk. Kontakt din forhandler hvis du har spørsmål knyttet til sikker bruk av maskinen.

Hvis sikkerhetsinstruksene ikke følges, kan dette medføre alvorlige skader eller dødsfall. Alle instrukser knyttet til sikker bruk og vedlikehold av snøfreseren er for din egen sikkerhet.

Sikkerhetssymboler

Tabellen nedenfor viser og beskriver sikkerhetssymboler som kan være plassert på snøfreseren.

	LES BRUKSANVISNINGENLes og forstå denne bruksanvisningen før du monterer og bruker snøfreseren, og følg alle instruksene.
	ADVARSEL - ROTERENDE KNIVERStikk aldri hånden inn i oppsamleråpningen eller utblåsningsrøret når maskinen er i bruk. Det er roterende kniver på innsiden.
	ADVARSEL - ROTERENDE KNIVERStikk aldri hånden inn i oppsamleråpningen eller utblåsningsrøret når maskinen er i bruk. Det er roterende kniver på innsiden.
	ADVARSEL - ROTERENDE DELERHold hender og føtter unna roterende deler i rotorkassen eller utblåsningsrøret.Kontakt med roterende deler kan amputere hender og føtter.
	ADVARSEL - GJENSTANDER KAN SLYNGES UTDenne maskinen kan plukke opp og slynge ut gjenstander som kan forårsake alvorlig porsønekede
	ADVARSEL - BENSIN ER SVÆRT BRANNFARLIGLa motoren kjøle seg ned i minst to minutter før du fyller på drivstoff
	ADVARSEL - KARBONMONOKSIDKjør aldri motoren innendørs eller på et sted med dårlig ventilasjon. Eksosen inneholder karbonmonoksid, som er en luktfri og dødelig gass.
	ADVARSEL - ELEKTRISK ST∅TBruk ikke den elektriske startmotoren i regnvær.

Symbol Beskrivelse

Forberedelser

• Les denne bruksanvisningen nøye. Gjør deg kjent med de forskjellige innstillingene og spakene på snøfreseren. Sørg for at du vet hvordan du skal stoppe snøfreseren i en eventuell nødsituasjon.
• La aldri barn bruke snøfreseren. La aldri voksne bruke snøfreseren uten tilstrekkelig opplæring.
• Bruk ikke snøfreseren hvis du er syk, trøtt eller påvirket av alkohol eller narkotika.
• Det er personen som betjener snøfreseren som er ansvarlig for sikkerheten innenfor arbeidsområdet. Bruk aldri snøfreseren i nærheten av barn eller dyr.
• Vær alltid forsiktig når du kjører snøfreseren i revers, slik at du ikke sklir eller faller.

- Inspiser nøye området der snøfreseren skal brukes. Fjern alle fremmedlegemer som dørmatter, akebrett, planker, ledninger og andre gjenstander.

- Koble fra clutchen og sett giret i fri før du starter motoren.

- Bruk alltid vernebriller, ørebeskyttelse, hansker og sklisikre sko når du bruker snøfreseren. Bruk ikke løse klær.

- Kontroller drivstoffet før du starter motoren. Bensin er ekstremt brannfarlig. Fyll aldri drivstoff innendørs, mens snøfreseren går eller mens motoren er varm. Sett tanklokket på plass og stram godt. Tørk av alt bensinsøl før du starter motoren, siden dette kan forårsake brann eller eksplosjon!

- Bruk en jordet stikkontakt til alle enheter med elektrisk drivmotor eller elektrisk startmotor.

- Juster høyden på oppsamleren när du skal rydde områder dekket med grus eller pukk.

- Forsøk aldri å foreta justeringer mens motoren er i gang, unntatt när dette er spesielt anbefalt i bruksanvisningen.

- La motoren og maskinen tilpasse seg utetemperaturen før du begynner å rydde snø.

- Bruk alltid vernebriller eller vernemaske for å beskytte øynene under drift, og ved justeringer eller reparasjoner. Gjenstander som slynges ut kan rikosjettere og forårsake alvorlige skader på øynene.

Bruk

- Hold hender og føtter unna roterende deler. Hold alltid god avstand til utblåsningsåpningen.

- Vær forsiktig når du kjører på eller krysser gruslagte stier, oppkjørsler eller veier. Vær oppmerksom på skjulte farer og trafikk. Ta aldri med passasjerer.

- Hvis du treffer et fremmedlegeme: stopp motoren øyeblikkelig, fjern tennplugghetten og inspiser snøfreseren grundig for å se om det er noen skader på den. Reparer eventuelle skader før du starter snøfreseren igjen.

- Hvis snøfreseren begynner å vibrere unormalt mye: stopp motoren øyeblikkelig og finn årsaken. Vibrasjon er vanligvis et varsel om skade.

- Ta alle mulige forholdsregler før du forlater snøfreseren uten oppsyn. Koble fra rotoren, sett giret i nøytral, stopp motoren og ta ut nøkkelen.

- Ikke rengjør, reparer eller inspiser snøfreseren før rotoren og alle bevegelige deler har stoppet. Koble fra tennpluggledningen og hold den unna tennpluggen for å unngå utilsiktet start av motoren.

- Du skal generelt sett ikke starte motoren innendørs. Det er imidlertid trygt å starte motoren innendørs hvis formålet er å transportere snøfreseren inn og ut av en bygning. Sørg i så fall at rommet har tilstrekkelig ventilasjon. Det er svært skadelig å puste inn eksos fra motoren.

- Rydd aldri snø på tvers av skråninger. Vær svært forsiktig når du endrer retning i skråninger. Bruk ikke snøfreseren til å rydde bratte skråninger.

- Ha alltid på deg tettsittende klær, hansker og hørselvern når du bruker snøfreseren. Det er påkrevd å bruke sko med sklisikker såle og stålhette.

- Bruk aldri snøfreseren i nærheten av glassflater, biler, vinduer, holdeplasser osv. uten å justere vinkelen på utblåsningsrøret. Hold barn og kjæledyr unna snøfreseren.

• La aldri maskinen gå ved høy hastighet på glatt underlag. Vær forsiktig og se bak deg når du kjører snøfreseren i revers.
• Rett aldri utblåsningsåpningen mot personer i nærheten, og kjør aldri snøfreseren rett mot noen.
• Koble fra strømmen til rotoren ved transport, eller när snøfreseren ikke er i bruk.
• Bruk kun verktøy og tilbehør som er godkjent av produsenten av snøfreseren (f.eks. hjulvekter, snøkjettinger osv.).
• Bruk kun snøfreseren i dagslys eller i godt opplyste områder. Sørg for at du alltid har godt fotfeste og et fast grep om håndtakene. Gå alltid rolig, ikke løp.

Sikker håndtering av bensin

Vær alltid svært forsiktig ved håndtering av bensin. Bensin er svært brannfarlig, og bensindamp er eksplosiv. Det kan oppstå alvorlig personskade hvis du søler bensin på deg selv eller klærne dine. Vask derfor huden og skift klær umiddelbart!

• Bruk kun en godkjent bensinbeholder.
• Slukk alle sigaretter, sigarer, piper og andre antennelseskilder.
  • Fyll aldri drivstoff på maskinen innendørs.
• La motoren kjøle seg ned før du fyller på.
• Fyll aldri opp tanken mer enn til 2,5 cm under påfyllingsrøret, slik at drivstoffet kan ekspandere.
• Sett bensinlokket på plass og skru godt fast.
• Oppbevar aldri snøfreseren eller drivstoffbeholderen i rom der det finnes antennelseskilder som åpen ild, gnister eller tenningsflammer (f.eks. ovner, varmtvannsberedere, varmeapparater, tørketromler, osv.).
• Fyll aldri beholdere med bensin inne i en bil eller lastebil, eller på et lasteplan. Plasser alltid bensinbeholdere på bakken, i trygg avstand fra kjøretøyet, før du fyller.
• Sørg for at munnstykket til fyllepistolen eller beholderen er i kontakt med påfyllingsrøret mens du fyller. Bruk aldri låsefunksjonen på fyllepistolen när du fyller.

Vedlikehold og lagring

• Sjekk jevnlig at alle bolter og muttere er stramme for å sikre at utstyret er i god stand.
• Oppbevar aldri snøfreseren med drivstoff på tanken i rom der det finnes antennelseskilder som varmtvannsberedere, varmeapparater eller tørketromler. Motoren må være helt avkjølt før snøfreseren settes til oppbevaring innendørs.
• Hvis maskinen ikke skal brukes over lengre tid, se instruksene for langtidslagring i denne bruksanvisningen. Ved å følge disse instruksene vil du kunne forlenge maskinens levetid.
• Hold sikkerhets- og informasjonsmerkene på maskinen ved like. Skift dem om nødvendig.
• Kjør maskinen et par minutter etter bruk for å fjerne snø og forhindre at rotoren fryser fast.

FUNKSJONER OG SPESIFIKASJONER

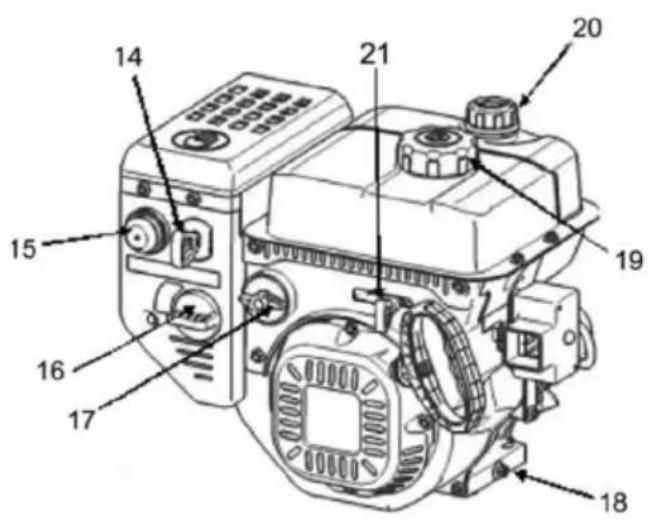

Beskrivelse av deler

1. Motor
2. Styrespak for hjuldrift/clutch
3. Girpanel
4. Styrespak for rotor
5. Utbläsningsspak
6. Brakett til utblåsningsspak
7. Nedre håndtak med bolter og muttere
8. Utblåsningsrør
9. Plastskive til utblåsningsrør
10. Metallskiver til utblåsningsrør med bolter
11. Girstang
12. Skjærbolt for rotor
13. Splinter
14. Tenningsnøkler
15. Primer
16. Chokebryter
17. Av/på-bryter
18. Tappeplugg for motorolje
19. Bensinlokk
20. Oljelokk/peilepinne
21. Gasspak

Spesifikasjoner for snøfreser

Modell	ST6556
Arbeidsbredde (cm)	56
Snødybde (cm)	51
Hastighet (km/t)	1,5–4,2
Utblåsningsavstand (m)	1–15
Utblåsningsrotasjon (grader)	190
Gir	5 forover, 2 bakover
Nettovekt (kg)	80
Lydeffekt LWA (dBA)	105

Motorspesifikasjoner

Modell	LC 200F(D)
Type	Ensylindret, 4-takts, luftkjølt OHV-motor
Maks. dreiemoment (Nm/omin)	13/3000
Oljetank (liter)	0,6
Bensintank (liter)	3,6
Tomgangshastighet	1400±150omin
Hastighetsvariasjon	<10 %
Boring x slaglengde (mm)	68×54
Slagvolum (cc)	196
Kompresjonsforhold	8,5:1
Smøresystem	Plaskesmøring
Startsystem	Rekylstart
Ventilklaring	Inntaksventil : 0,10–0,15 mmEksosventil : 0,15–0,20 mm
Tennpluggåpning	0,7–0,8 mm
Tenningssystem	Transistorisert magnettenning
Luftfilter	Ingen filter
Vekt, motor (kg)	19

Motorinnstillinger

ELEMENT SPESIFIKASJON
Tennpluggåpning	0,70–0,80 mm
Ventilklaring	INN: 0,15±0,02 mm(kald) EKS: 0,20±0,02mm (kald)
Andre spesifikasjoner	Ingen andre justeringer er påkrevd.

Tekniske referanser

Motorolje	Type	SAE 10W-30 eller SAE 30
	Volum	0,6 l
Bensin	Type	Blyfri 95 oktan
Tennplugg	Type	F7RTC eller tilsvarende
	Åpning	0,70–0,80 mm
Forgasser	Tomgangshastighet	1400±150 omin
Vedlikehold	Hver gang	Sjekk motorolje.
	Etter 20 timer	Skift motorolje.
	Deretter	Se vedlikeholdsinstruksene.

MONTERING

TRINN 1 Monter håndtakene

Monter det nedre håndtaket (7) på girkassen. Stram de fire boltene som er festet til girkassen. Vri det nedre håndtaket slik at det bare er ett sett med bolter på venstre side. Monter girpanelet (3) på det nedre håndtaket (7). De tilhørende boltene har en diameter 10 mm. To av dem er 1,3 cm lange og de andre to er 3,8 cm lange. Skivene er buet for å forhindre at røret klemmes sammen når bolten trekkes til.

TRINN 2 Snekkeskrue

Snekkeskruen er allerede festet til håndtaket, men må føres gjennom utblåsningsrørets snekkedrevbrakett.

Monter deretter en skive og splint gjennom hullet i akselen.

Monter braketten (6) med tilhørende bolt og mutter på venstre side av håndtaket (7).

Utblåsningsspak

Før utblåsningsspaken gjennom hullet i braketten (6) og fest den til utblåsningsrørets regulator med tilhørende splint.

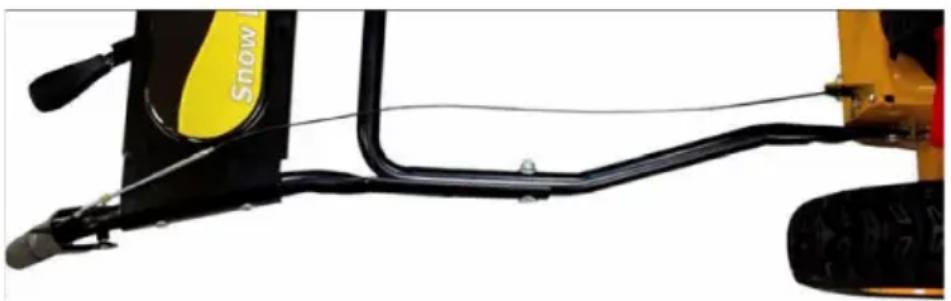

TRINN 3 Styrevaiere

Styrevaierne føres gjennom hullene på innsiden av styrespakene. Z-nippelen i enden av vaierens strammeskrue kan skrus helt av slik at du kan hekte den fast. Stram vaierens strammeskrue vist i trinn 3 til du har fjernet all slakk. Du finner mer informasjon om hvordan du strammer disse vaierne senere i bruksanvisningen.

Du kan nå montere girstangen (11). Fjern bolten på girspaken og før girstangen gjennom girpanelet på håndtaket. Juster og tilpass mutteren, stram lett. Lås med en splint.

TRINN 5 Stramming av girkobling

Fest den andre enden av girstangen (11) til girkoblingen på maskinen. Dra ut splinten og fest den til girkassen. Dette gjør at girstangen sitter stramt og holdes på plass i girpanelet. Den må ikke være for stram, siden det kan skade girkoblingen.

TRINN 6 Utblåsningsrør

Når snekkedrevet er montert, skal det kunne roteres fritt for hånd. Hvis ikke, må du kontrollere at plastskiven er montert i riktig retning. Snekkeskruen kan justeres inn eller ut slik at den går i inngrep. Hvis skruen hopper over tenner i utblåsningsrørets tannhjul når du vrir på utblåsningsspaken, flytter du snekkeskruen inn ved å løsne festebrakettens skrue og skyve den inn.

TRINN 7

Ikke koble inn rotordriften i forbindelse med denne testen. Styrevaierne må justeres for å sikre riktig fremdrift og rotorfunksjon. Strammeskruene i TRINN 3 må vris til du har fjernet all slakk i vaierne. Vaierne skal i nødsituasjoner utløse dødmannshåndtaket når spakene slippes opp. Sørg for at ingen befinner seg i nærheten av maskinen. Plasser rotoren mot et trappetrinn og start motoren etter at vaierne er justert. Trappetrinnet forhindrer at snøfreseren beveger seg hvis vaierne er for stramme. Klem inn spaken for hjuldrift (dødmannshåndtak). Hjulene skal spinne. Ikke koble inn rotordriften i forbindelse med denne testen. Hvis hjulene ikke spinner, må strammeskruen strammes. Sørg for at snøfreseren ikke beveger seg når spaken slippes opp.

Rotordrift

Rotordriftens strammeskruer må vris til du har fjernet all slakk i vaierne. Rotoren skal stoppe når motoren går og dødmannshåndtaket slippes opp. Kjør snøfreseren gjennom snøen. Hvis du fortsatt har motoreffekt og rotoren slutter å rotere, må strammeskruen strammes. Kontroller at rotoren alltid stopper når dødmannshåndtaket slippes opp.

Svingegenskaper

Mesteparten av tiden vil du sannsynligvis velge å ha hjuldrift på begge hjulene for å sikre god trekkraft. Når du svinger snøfreseren, vil du imidlertid raskt oppdage at den er enklere å manøvrere når det ene hjulet er koblet ut. Snøfreserens svingegenskaper kan endres ved å sette akselbolten i et annet hull. På venstre aksel er det to hull i akselen. Hvis bolten settes i det ytterste hullet og ikke gjennom hjulnavnet, er det lettere å svinge og manøvrere snøfreseren. Når du er klar for tohjulsdrift igjen, setter du bare bolten i det innerste hullet og gjennom hjulnavet igjen.

Nødstopp

Slipp opp dødmannshåndtaket og slå av motorbryteren.

BRUK

Viktig! Du må etterfylle motorolje og drivstoff før du starter motoren.

Snøfreseren kan brukes med enten tohjulsdrift (som levert) eller etthjulsdrift for å gjøre det lettere å manøvrere snøfreseren.

• Kontroller at motoren er slått av.

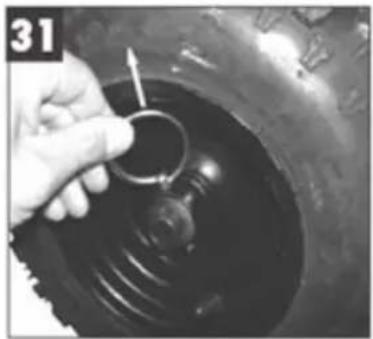

• Fjern sikkerhetssplinten fra venstre hjul (fig. 31).

Sett sikkerhetssplinten inn i det ytterste hullet på akselen (fig. 32), slik at hjulet dreier fritt.

Gjenta prosedyren i motsatt rekkefølge for å gå tilbake til tohjulsdrift.

Viktig! Kontroller at glideskoene (fig. 22/pkt. 10) er riktig justert. Glideskoene skal være justert slik at rotorenheten befinner seg akkurat over bakkenivå.

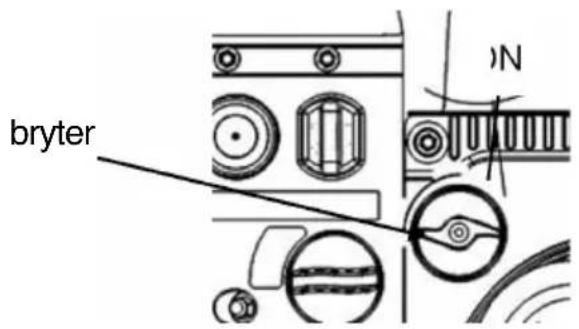

Start av motor Sett motorbryteren på ON.

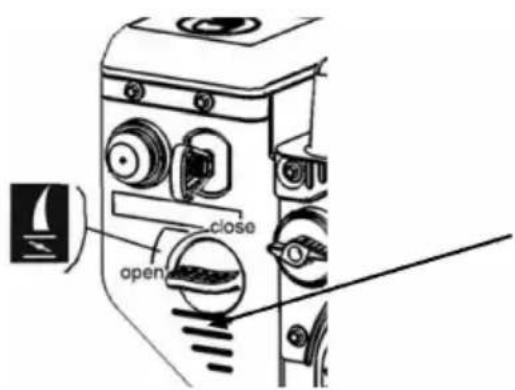

Choke

Hvis motoren er kald, setter du chokebryteren på CLOSE. Hvis motoren er varm, setter du chokebryteren på OPEN.

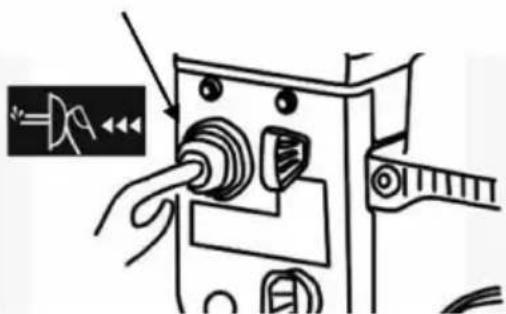

Primeren sprøyter mer bensin inn i forgasseren for å gjøre det lettere å starte motoren når det er kaldt. Når du bruker primeren, må du ikke trykke mer enn 3 ganger på den.

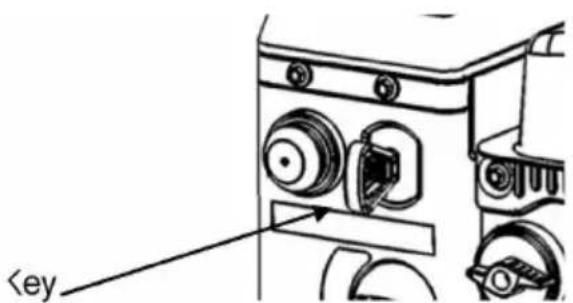

Sett tenningsnøkkelen inn i nøkkelhullet.
