Produkttype	Sportsvogn/Barnevogn
Merke	Emmaljunga
Modell	Scooter S
Aldersområde	6 måneder til 3 år
Maksimal barnevekt	15 kg
Sikkerhetsstandard	EN 1888:2003 + A1/A2/A3:2005
Egnethet for seteenhet	For barn som kan sitte uten støtte
Selen type	5-punkts sikkerhetssele
Bremsesystem	Tannhjulbrems, fotbetjent
Hjulkonfigurasjon	4 hjul; fremre svingbare eller faste (Scooter S)
Håndtakshøyde	Justerbar
Ryggstøtteposisjoner	3 posisjoner
Fotstøtteposisjoner	2 posisjoner
Justering av kalesje	Justerbar forfra og bak, og i høyden
Regntrekk	Inkludert
Maksimal belastning handlekurv	5 kg
Maksimal belastning fotstøtte	3 kg
Maksimal belastning kalesjelomme	250 g
Maksimal tilbehørsvekt (Toddler Roller)	20 kg
Pleieinstruksjoner	Håndvask stoffet i lunkent vann; lufttørke; smør akslinger hver 3. måned
Reservedeler	Bruk kun originale Emmaljunga-deler
Ikke egnet for	Løping, skating, bruk som bilsete
Opprinnelsesland	Sverige (merkehovedkvarter)

Ofte stilte spørsmål - Scooter S Emmaljunga

Hvordan justerer jeg 5-punkts selen?

Plasser skrittstroppen mellom barnets ben og opp mot midjen. Plasser midjestroppen i selens lås til den klikker. Juster alle stropper ved hjelp av spennen. For å løsne, trykk på knappene på selens lås. Bruk alltid selen når barnet sitter i vognen.

Hvordan folder jeg sammen vognen?

Først, senk ryggstøtten forover mot frontstangen. Trekk de to chassislåsene oppover. Løft sikkerhetssperren på høyre side og skyv håndtaket forover. For å gjøre den mer kompakt, fjern hjulene ved å trykke på hjulnavets utløserknapp og trekke av hjulet.

Hvordan fester jeg hjulene?

Fjern plastbeskyttelsen fra akslingene. Trykk på navets utløserknapp, skyv hjulet på akslingen så langt det går. Slipp knappen og trekk hjulet mot deg til du hører et klikk. Forsikre deg om at det ikke kan trekkes av. Gjenta for alle fire hjul.

Hvordan rengjør jeg stoffet?

Fjern stoffet fra chassiset. Håndvask i lunkent vann med mild flytende såpe. Skyll grundig og lufttørk. For 5-punkts nylon selen og plastdeler, tørk av med en fuktig klut. Ikke maskinvask.

Hvordan justerer jeg bremsen?

For å bremse, trykk bremsebjelken ned. Forsikre deg om at pinnene beveger seg frem og tilbake på begge sider og låser seg i hjulets tannhjul. For å løsne, løft bremsebjelken opp. Aktiver alltid bremsen når vognen står stille eller når du løfter barnet inn/ut.

Hva er maksimal vekt for et barn?

Maksimal barnevekt er 15 kg. Setteenheten er egnet fra 6 måneder til barnet kan sitte uten støtte opp til 3 år. Ved bruk av Toddler Roller-tilbehøret er maksimal vekt for det barnet 20 kg.

Kan jeg bruke vognen til en nyfødt?

Nei. Setteenheten er ikke egnet for barn under 6 måneder. Ikke bruk seteenheten før barnet kan sitte uten støtte. For nyfødte trenger du en vugge (ikke inkludert i denne modellen).

Hvordan justerer jeg fotstøtten?

Fotstøtten har to posisjoner. For å senke den, trekk den utover bort fra vognen og slipp den ned. For å heve den, trekk den oppover, trykk den inn mot vognen og slipp. Ikke stå eller klatre på fotstøtten; den støtter kun ett barns ben.

Hvordan fikser jeg vognen hvis den trekker til en side?

Hvis den trekker til høyre, løsne vingemutteren på høyre justeringsknott, stram justeringsknappen, og stram deretter vingemutteren igjen. Hvis den fortsatt trekker til høyre, gjenta. Hvis den trekker til venstre, på høyre side løsne vingemutteren og løsne justeringsknappen. Deretter på venstre side, løsne vingemutteren og stram justeringsknappen. Stram alltid vingemutrene etter justering.

Hvordan vedlikeholder jeg bremsen?

Rengjør og smør bremsesystemet regelmessig. Fjern sand, snø, is og smuss fra bevegelige deler. Bruk silikon- eller oljebasert smøremiddel på bremsepedalen, hjulakselen og bremsepinnene minst en gang i måneden. Smør også hjulutløsermekanismen. Forsikre deg om at parkeringsbremsen låser begge bakhjul.

BRUKSANVISNING Scooter S Emmaljunga

ADVARSEL! Dette produkt er ikke egnet til jogging eller rulleskøyte løp.

MERK! Besøk Emmaljunga.no for seneste versjon, før du tar produktet i bruk.

DE

Montering av vagnen 6-8

Pleje og vedligeholdelse 25-26

Service dokumentation 27

Leverings kontrol 28

Serviceprotokoll 29

Kassens indhold

Forhjulene kan fastlåses eller rotere 360 grader. (Scooter S)

• Hjulene låses ved at trykke ned på ringen (38) når hjulene befinder sig i "lige ud position".
• Hjulene kan rotere frit i 360 grader ved at løfte ringen op.

1. Gentag samme procedure på vognens venstre side (39) ved at løsne vingemøtrikken (41) og spænde fingermøtrikken (42).

Pleje og vedligeholdelse

Pleje og vedligeholdelse

Vaskeråd

- Kaleche:

Dato, stempel, kundens navn, underskrift

6 mdr kontrol

6

Dato, stempel, kundens navn, underskrift

12 mdr kontrol

12

Dato, stempel, kundens navn, underskrift

24 mdr kontrol

24

Dato, stempel, kundens navn, underskrift

36 mdr kontrol

36

Dato, stempel, kundens navn, underskrift

Emmaljunga

Leverings kontrol

Kontroller at alle knapper og lynlåse er hele og kan knappes og lukkes.

Viktig sikkerhetsinformasjon 31-33

Montering av vognen 34-36

Hvordan man bruker vognen 37-39

Pleie og vedlikehold.... 39-40

Service dokumentasjon 41

Leverings kontroll 42

Service kontroll 43

Eskens innhold

1 stk sammenslått understell med varekurv
1 stk sittedelstrekk inkl. 5-punktssele
1 stk kalesje
1 stk frontbøyletrekk
1 par skulderbeskyttelser
4 stk hjul (2 stk Scooter S)
2 stk skjermer (Ikke Scooter S)
2 stk skjermholdere (Ikke Scooter S)
2 stk skjermskruer (Ikke Scooter S)
1 stk bruksanvisning

Emmaljunga originaltilbehør

Bruk kun Emmaljunga originaltilbehør for maksimal sikkerhet og komfort. Informasjon om hvilket tilbehør som passer din vogn, finnes i vår katalog og hos våre autoriserte forhandlere.

Viktig sikkerhetsinformasjon

Les bruksanvisningen nøye og ta vare på den for framtidig bruk. Barnets sikkerhet kan påvirkes om du ikke følger disse instruksjoner.

Viktig: tå vare på bruksanvisningen for framtidig bruk

ADVARSEL Forlat aldri barnet uten tilsyn

ADVARSEL Sjekk at sammenslåingsmekanismen er låst innen bruk.

ADVARSEL For å unngå skader holdes barn unna ved opp- og sammenslåing av vognen.

ADVARSEL La ingen barn leke med dette produktet.

ADVARSEL Bruk en sikkerhetssele så fort barnet kan sitte selv.

ADVARSEL Sportsvognsdelen er ikke beregnet for barn under 6 mnd.

ADVARSEL Bruk alltid sikkerhetsselen.

ADVARSEL Tilbehør eller reservedeler som produsenten selv ikke har godkjent må ikke brukes.

Advarseltekst iflg. prEN1888:2010

ADVARSEL Det kan være farlig å forlate barnet uten tilsyn.

ADVARSEL All vekt som festes på handtaket påvirker vognens stabilitet.

ADVARSEL Bruk alltid sikkerhetsselens hoftesele sammen med skrittstroppen.

Advarseltekst iflg. EN1888. 2003+A1: 2005+A2:2005+A3: 2005

ADVARSEL Barnets sikkerhet er ditt ansvar. Barn skal alltid festes med sikkerhetsselen og aldri forlates uten tilsyn. Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres. Vognen krever jevnlig service av brukeren. Overlast, feil sammenslåing og bruk av ikke anbefalt tilbehør kan skade eller ødelegge vognen. Les bruksanvisningen.

Advarseltekst iflg. BS 7409:1996

ADVARSEL Følg produsentens instruksjoner.

Viktig sikkerhetsinformasjon

ADVARSEL Forlat ikke barnet uten tilsyn.

ADVARSEL Sjekk at ingen barn er i nærheten av bevegelige deler när justeringer gjøres.

ADVARSÉL Ikke anbefalt for barn under 6 mnd.

Advarseltekst iflg. Australsk lov.

For å unngå skader eller dødsfall:

ADVARSEL Forlat ikke barnet uten tilsyn.

ADVARSEL Fest alltid barnet fast med sikkerhetsselen.

ADVARSEL Når det er mulig unngå kanter, trapper og rulletrapper. Stå alltid foran vognen om den brukes i rulletrapper.

Advarseltekst iflg. AS/NZS 2088.2009

ADVARSEL! Om ikke framhjulene på en vogn med svingbare framhjul ikke er i låst posisjon må du aldri trekke den etter deg. Vognen kan svinge selv og kan medføre en sikkerhetsri siko om man ikke er forsiktig og oppmerksom.

• Barnets sikkerhet er ditt ansvar.
- Denne vogn er beregnet for et(1) barn. Bruk vognen kun til det antall barn den er konstruert for.
- Sportsvognsdelen er beregnet for transporten av ett barn fra 6mnd. opptil en maks. vekt på 15kg.
- Følg pleie- og vedlikeholdsanvisningene.
- De sikkerhetsråd og anvisninger som beskrives i denne bruksanvisning kan ikke omhandle alle ulike slags uforutsette situasjoner som kan oppstå. Det må forstås at sunn fornuft, allmenn forsiktighet og omsorg er faktorer som ikke kan bygges inn i en barnevogn. Disse faktorer må den som er ansvarlig og bruker vognen stå for.
- Det er VIKTIG at alle som skal bruke vognen og tilbehør forstår anvisningene. Informer og vis alltid hver og en som skal bruke vogn og tilbehør hvordan vognen skal brukes.

Viktig sikkerhetsinformasjon

Dette gjelder også om personen kun skal bruke den en kort tid.

• Maks. vekt på et eventuelt ståbrett er 20kg.
• Bruk kun et tilbehør om gangen, feks. Ståbrett, søskensete eller bilstoladapter.
• Legg aldri noen gjenstand på kalesjen. Bruk aldri vognen uten kalesje. Lommen i kalesjen er kun beregnet for lette gjenstander om må ikke belastes med mer en 250g.
• Om noe er uklart og trenger å forklares ytterligere, står din autoriserte Emmaljunga forhandler til tjeneste.
• Vognen er kun beregnet for transport. Bruk aldri vognen som seng for ditt barn.
• Forlat aldri vognen med barnet i uten å sette bremsen på.
• Vognen skal alltid ha bremsen på når du setter i og løfter ut barnet.
• Parker aldri vognen i en bakke eller på skrått underlag.
• Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.
• Bruk aldri produktet om en del er defekt eller skadet.
• Sjekk før bruk at alle glidelåser og trykknapper er kneppet og dratt igjen.
  • Ta alltid ut barnet før vognen legges sammen.
• Overlast, feil sammenlegging og bruk av ikke anbefalt tilbehør kan skade barnet eller ødelegge vognen.
• All last som festes på vognen for eksempel. handtak/rygg eller sider påvirker vognens stabilitet negativt. Bruk ikke tilbehør som er ikke er anbefalt.
• Varekurven må ikke belastes med mer en 5kg. Legg tyngre gjenstander i midten av varekurven. Hvis ikke kan vognen bli ustabil.
• Bruk kun originale reservedeler eller deler anbefalt av Emmaljunga.
• Sjekk at ingen gjenstander stikker ut av varekurven og fester seg i hjulene sine eiker.
• Sportsvognsdel og bag må ikke brukes som bilstol.

Montering av vognen

1

2

- Forsikre deg om at barn ikke er i nærheten av noen bevegelige deler når du setter sammen vognen, hvis ikke kan skade oppstå.

Oppslåing av understellet

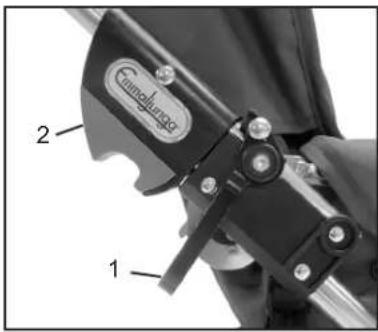

- Sett på bremsen. Slå opp understellet ved å dra i handtaket mens du holder imot på understellets side. Sikkerhetsbøylen(1) aktiveres for å forhindre utilsiktet sammenslåing selv om understellslåsen (2) ikke er i låst posisjon.

ADVARSEL

• Understellslåsen må klikke inn i låst posisjon

- Kontroller alltid, før du bruker vognen at understellslåsen (2) er i låst posisjon ettersom vognen kan hvis ikke være farlig å bruke.

Monter hjulene

- Ta av plastbeskyttelsen fra akslingene. Ta vare på de for framtidig bruk.

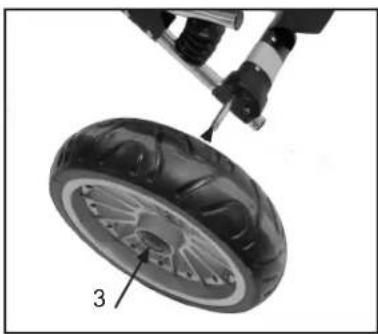

- Trykk på navkapselen sin frigjøringsknapp(3), trykk hjulet inn på akslingen så langt det går. Slipp knappen og dra hjulet mot deg til du hører det klikker på plass. Gjenta samme prosedyre for alle fire hjulene. Kontroller at hjulene sitter ordentlig fast og ikke går å dra av akslingen.

VIKTIG

- Hjulene er innsatt med fett og kan gi flekker på tekstiler. Bruk også innendørs hjulbeskyttelser for å beskytte dine gulv.

- Kvelningsrisiko. La ikke barnet leke eller på annen måte komme i nærheten av akselbeskyttelsen eller plastposen som hjulene leveres i.

- Brems vognen ved å trykke ned bremsepedalen (4). Pass på at bremsepinnene (5)beveger seg fram og tilbake på begge sider.

• Ta bremsen av ved løfte bremsepedalen opp.

ADVARSEL

- Forlat aldri vognen med barnet i uten først å trykke ned bremsen.

- Tre hempene på rørendene bak fjærene (8) og knepp fast varekurven rundt bremsen (9).

Montering av vognen

6

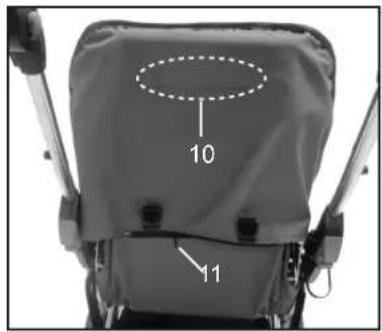

• Kontroller at sittedelstrekket sin rygglomme er dratt så langt ned som det går over ryggstøttens ramme. Fest så lommen med lynlåsen på innsiden(10)
• Dra så igjen glidelåsen (11). Dette punkt er meget VIKTIG!

ADVARSEL

- Kontroller at ryggen er i sikker posisjon før det brukes. Dette punkt er meget viktig.

7

Avmontering av sittedelstrekket

Steg 7-9 er montert fra fabrikk og man trenger kun omgjøres om man skal ta av hele trekket fra vognen. Ved påmontering gjør steg 7-9 i omvendt rekkefølge.

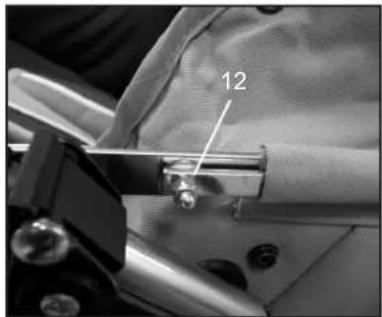

- Skru ut mutteren (12)

8

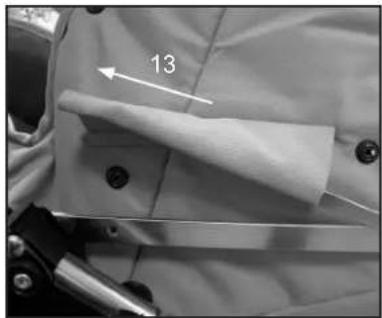

- Tre ut metallstaget ut av stofflommen (13)

9

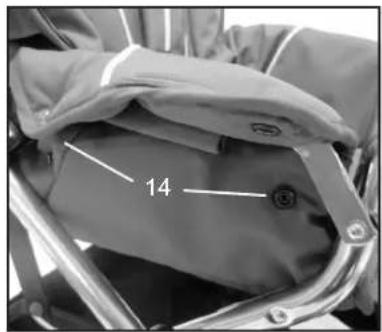

- Trykk fast begge stoffarmstøttene (14) over sittedelen begge sider. To trykknapper på begge side.

10

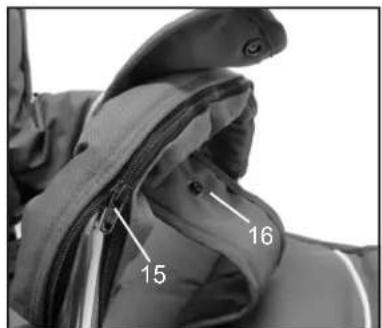

Monter frontbøyletrekket

- Tre frontbøyletrekket (15) over frontbøylen og dra igjen glidelåsen. - Trykk fast skrittstroppen rundt frambøylen.

Montering av vognen

11

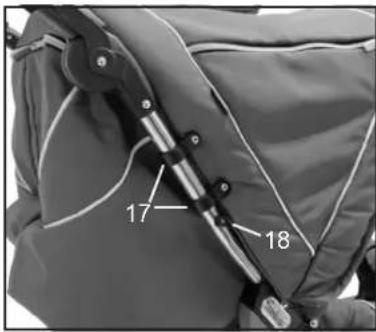

Monter kalesjen.

- Klem fast kalesjefestene (17) overfor plastknottene (18) på handtaket.

12

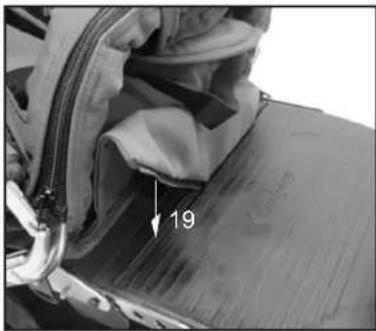

- Dytt ned stofflappen med glidelåsen igjennom sprekken i fotbrettet (19).

13

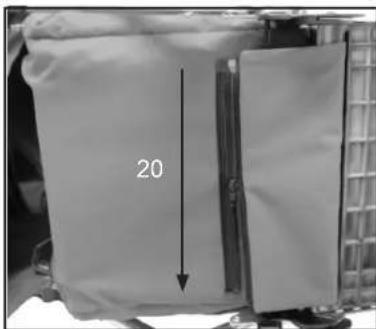

- Dra igjen glidelåsen (20) under setet.

14

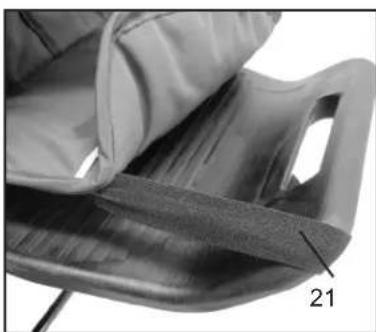

- Fest det elastiske (21) båndet rundt fotbrettet.

15

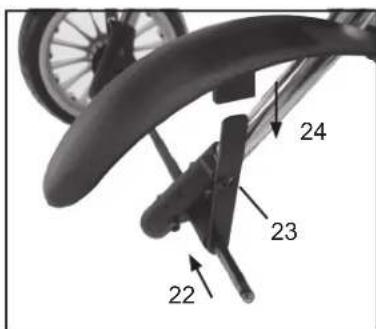

Montering av skjerm. (Ikke Scooter S)

• Tre på skjermholderne på hjulakslingen med distansen ut fra vognen (22)
• Sett fast skruen (23)
  • og trykk fast skjermen (24).

- Sjekk at ingen barn er i nærheten av bevegelige deler når juste- ringer gjøres.

- Begynn med å slå ryggen mot frontbøylen.

VIKTIG

Slå aldri sammen vognen før ryggen er slått ned mot frontbøylen.

Justere ryggen

• Ryggen kan justeres i 3 posisjoner.

- Juster ryggen ved å ta i nakkerøret (25) og løft opp. Slå ryggen opp/ned i ønsket nivå.

Slå sammen vognen (fortsettelse)

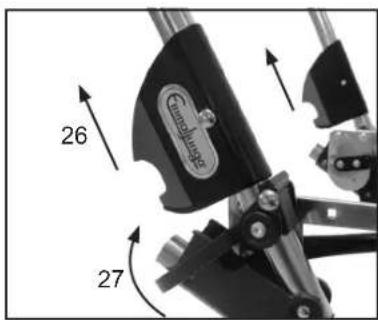

- Dra begge understellslåsene oppover(26).

- Løft sikkerhetsläsen (27) på høyre side og slå handtaket framover.

- For å gjøre vognen mer kompakt kan man ta av hjulene ved å trykke inn navkapselen sin frigjøringskapp og samtidig dra hjulene av akslingen.

VIKTIG

- Tørk av smuss fra akslingene før du sette på hjulene igjen.

2

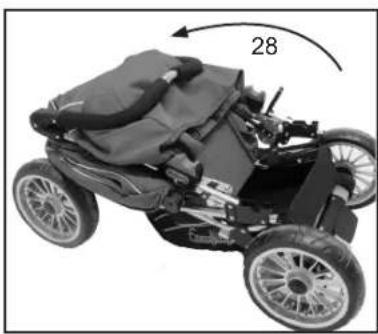

- Slå ned styret (28)

3

Hvordan du justerer høyden på handtaket.

- Juster høyden på handtaket ved å samtidig trykke inn de grå knappene på innsiden av handtaket (29)

- Hold knappene inntrykte og juster handtaket i ønsket posisjon (30)

5

Manual Scooter 2.0 / Scooter S v. 1.6

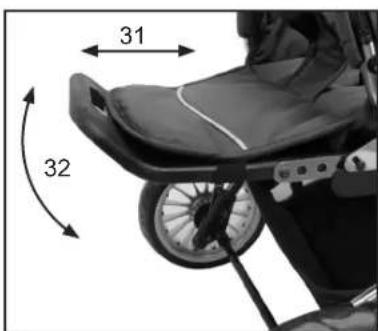

Juster fotbrettet.

• Fotbrettet kan justeres i to nivå.

Nedfelt nivå: trekk fotbrettet ut fra vognen (31) og slipp ned. Oppslätt nivå: Trekk opp fotbrettet (32), skyv inn mot vognen og slipp ned.

ADVARSEL

- Stå eller klatre aldri på fotbrettet. Fotbrettet får kun brukes som støtte for ett (1) barns ben og føtter. All annen bruk kan føre til alvorlig personskade. Maks belastning 3kg.

- Sjekk at ingen barn er i nærheten av bevegelige deler när justeringer gjøres.

• Plasser skrittstroppen (33) mellom barnets ben opp mot midjen. Tre inn midjebeltet (34) i selelåsen til de "klikker" på plass. Kontroller at midjestroppen er fastspent.
• Juster alle bänd med strammestroppen (35)
• Du løsner aksel- og midjebåndet ved å trykke på knappene (34) mitt på selens lås.

ADVARSEL

- Bruk alltid selen når barnet sitter i vognen. Kontroller at alle spenner er i lås.

TILBEH∅R:

- Om du ønsker å justere høyden på ditt 5-punktsbelte, anbefaler vi vår Minimizer sittepute eller kjørepose (tilbehør). Disse har hull til selen i ulike høyder.

Justere kalesjen

- Juster kalesjen ved å forsiktig dra framkanten framover/bakover (36) til ønsket posisjon. Juster kalesjen i høyden (37) ved å føre den forsiktig opp og ned langs handtaket. Kontroller også at kalesjeklemmene hele tiden befinner seg ovenfor plastproppen – se bilde 11.

VIKTIG

- Løft aldri vognen ved å holde i kalesjen. Framhjulene kan rotere 360 grader eller låses fast. (Scooter S)

- Hjulene låses ved å trykke ned plastringen(38) når hjulene er i "rett fram" posisjon. - Hjulene kan rotere i 360 grader ved å skyve plastringen opp.

Justering av sporretningen

Vognen er innstilt fra fabrikken til å gå rett fram ubelastet. Etter en tids bruk kan vognen begynne å "trekke" til høyre eller venstre avhengig av belastningen.

- Justering av sporretningen gjøres med justeringsrattene (39) og (40) på undersiden av vognen.

Har vognen en tendens til "trekke" til høyre i kjøreretningen, gjør følgende på høyre side av vognen.

- Løsne vingemutteren (41), stram justeringsrattet (42), stram vingemutteren igjen. Sjekk om vognen går rett fram. "Trekker den fremdeles til høyre, gjenta prosedyren.

Skulle vognen trekke til venstre eller etter justering "trekke" til venstre finnes to muligheter.

1 Fremdeles på høyre side, men motsatt som ovenstående justering. Det betyr at man løsner vingemutteren (41) og i stedet for å stramme justeringsrattet (42), løsner man den ved å skru i motsatt retning av pilen. - Stram så til vingemutteren igjen.

1. Gjenta prosedyren på vognens venstre side (39) ved å løsne vinge-mutteren (41) og stram justeringsrattet (42)

- Stram så til vingemutteren igjen. VIKTIG!

Vingemuttrene skal alltid strammes etter justering av justeringsrattet.

Bruk av regntrekk

• Bildet viser hvordan regntrekket skal sitte när det er rett montert.
• Regntrekket monteres ved at man drar regntrekket med den lille åpningslommen over handtaket. Dra så regntrekket over kalesjen og sittedelen. Steng åpningen ved handtaket med borrelåsen. Merk at regntrekket er åpent ved kalesjeåpningen.
• Bruk regntrekket som følger med vognen.
• Bruk alltid regntrekk ved regn eller snøvær. Er vognen våt før regntrekket monteres, forsøk om mulig å tørke av den først.
• La regntrekket tørke ordentlig før det legges tilbake i posen.

Pleie og vedlikehold

Generelle pleieråd

• Utsett aldri vognen for sterkt sollys i løpet av lengre tid.
• Bruk regntrekket ved snø- eller regnvær.
• Oppbevar den aldri på kalde eller fuktige plasser.
• Om du har brukt vognen nær havet eller på saltede veger, må du umiddelbart style og tørke av understellet før du sette vognen bort.
  • Vær alltid forsiktig, spesielt ved transport og oppbevaring. Understellets overflate er ømfintlig.

Jevnlig tilsyn.

• Rengjør jevnlig understellet og vognens metalldeler – tørk av de og smør alle ledd. Når vognen brukes vintertid, bør rengjøring skje minst en gang i uken. Mangel på rengjøring kan medføre rustangrep. Skulle rustangrep oppstå, noe som er mulig, bør du ta bort rusten med et krompussemiddel.
• Smør alle akslinger hver tredje måned( tørk av akslingene med en fille før du smører de). Smør med petrolbasert fett eller motorolje.

Kontroller jevnlig at:

• Alle understellslås fungerer slik de skal.
• Alle nagler, skruer og mutrer er godt dratt til og ikke er skadet. Ingen plast deler er skadet.
  • Alle hjullager er i god stand.
  • Alle lynlås sitter ordentlig fast
• Elastiske bånd ikke har mistet sin elastisitet
• Sikkerhetsbøylen er inntakt og kan bevege seg fritt
• Bremsen fungerer.

Merk

• Ta alltid først kontakt med den barnevognsbutikk hvor produktet ble kjøpt. Det gjelder ved behov for service med originaldeler og ved andre tekniske spørsmål som krever en fagmanns bedømmelse.
• Produktet du har kjøpt følger de garantibestemmelser som er gjeldene. Du har krav på denne informasjon när du kjøper din barnevogn hos din barnevognforhandler.

ADVARSEL

- Dekk kan ved kontakt med ulike materialer som for eksempel. PVC – gulv eller myke plastoverflater reagere, noe som kan gi missfarger på gulvet. Bruk derfor hjulbeskyttelse om vognen brukes på ømfintlige gulvoverflater.

• I parkeringsbremsen finnes bevegelige deler som jevnlig trenger vedlikehold for å fungere korrekt.
• For korrekt funksjon pass på at parkeringsbremsen alltid er godt smurt. Fjern umiddelbart sand, snø, is eller smuss fra bevegelige deler fra parkeringsbremsen.
• Bruk et silikon eller oljebasert smøremiddel og smør bremsepedalen, hjulakslinger, bremsepinner på begge sider av vognen minst en gang i mnd. Smør også låsen på hjulene med samme jevnlige intervall.
• Om du bruker din Emmaljungavogn på for eksempel strender eller andre krevende og våte forhold trenger bremsen ekstra vedlikehold. Utfør ovennevnte vedlikehold ved behov.

Pleie og vedlikehold

Vaskeråd

- Kalesje:

Ta av kalesjen og slå den opp. Skyll av kalesjen med lunket vann. Bruk en mild såpeoppløsning. Rengjør nøye. Drypptørk kalesjen i oppslått posisjon.

• Sittedelstrekk og 5-punktssele

Ta av sittedelstrekket fra understellet. Handvask trekket i lunket vann. Bruk en mild såpeoppløsning. Rengjør nøye. Tørk av 5-punktsselens nylonbånd og plastdeler med en fuktig klut. Ingen håndvask. Pass på at selen er tørr før du monterer trekket.

- Frontbøyle og frontbøyletrekk:

Ta av frontbøyletrekket fra frontbøylen. Handvask i lunket vann. Bruk en mild såpeblanding ved vask av frontbøylens ytterside. Håndter innsiden( non-wovenmateriale) forsiktig. Drypptørk.

∅vrig informasjon

- Strykning: Ved strykning skal alle tekstiler beskyttes med en duk av 100% ren bomull som plasseres mellom strykejern og tekstil. For stoffets ytterside(100 % polyester) og foret (65 % bomull og 35 % polyester) brukes middels varmt strykejern (110 C)

- Du kan impregnere trekket på nytt etter vasken (feks. Scotchguard ). Gjør alltid dette før du montere vognen på nytt.

ADVARSEL

- La ingen barn være i vognen i løpet av de første 24 timer etter impregneringen.

Montering etter vask

ADVARSEL

- Kontroller alltid at du monterer vognen korrekt etter anvisningene i denne bruksanvisning. Kontroller at sittedelen og fottrekket er i korrekt posisjon før du monterer vognen og bruker den på nytt.

Service dokumentasjon

Ettersom det er en forutsetning for å opprettholde kvalitet og sikkerhet vil servicen bidra til å minske slitasjen på din vogn, anbefaler vi at du jevnlig utfører service på produktet og følger de foreslåtte serviceintervallene. Bruk alltid en autorisert Emmaljunga forhandler for å utføre servicen. Etter hver gjennomført service får du en oversikt over hva som er sjekket og eventuelt hva som er utført, samt en underskrift med dato når service er utført. Før vognen ble sendt fra fabrikken ble den gjennomgått nøye kontroller og tester. For å forsikre at vognen oppfyller alle sikkerhets- og kvalitetskrav ble ytterligere en kontroll gjort før den ble overlevert deg. Utover den jevnlige servicen hos din forhandler er det meget viktig att man selv vedlikeholder din vogn, les mer om dette i avsnittet Pleie og vedlikehold.

Understellsnummer

Levering kontroll

0

Dato, stempel, kundens navn, signatur;

6 måneders kontroll

6

Dato, stempel, kundens navn, signatur;

1. Sjekk levering av riktig antall.

□ 1 stk sammenslått understell med varekurv
□ 1 stk sittedelstrekk inkl. 5-punktssele
□ 1 stk kalesje
□ 1 stk frontbøyletrekk
□ 1 par skulderbeskyttelser
□ 4 stk hjul (2 stk Scooter S)
□ 2 stk skjermer (Ikke Scooter S)
□ 2 stk skjermholdere (Ikke Scooter S)
□ 2 stk skjermskruer (Ikke Scooter S)
□ 1 stk bruksanvisning

2. Understellets funksjon

Slå opp vognen.

□ Sjekk at understellslåsen fungere korrekt på begge sider.
□ Sjekk sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved slå vognen sammen og sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres og forhindrer sammenslåing.
□ Siekker sikkerhetsselens funksion på sportsvognsdelen ved at läse og åpne selen.
□ Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.
□ Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine tre nivå.
□ Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

3. Hjul og brems

□ Ha på fett/grease på akseltappene.
□ Sett på hiulene og siekk at hiullåsene låser.
□ Sjekk at parkeringsbremsen låser begge bakhjul.

4. Generelt tilsyn

□ Siekk at alle nagler og skruer ser korrekt festet.
□ Sjekk at alle knapper og glidelåser på trekket og varekurven er kneppet /dratt igjen.
□ Sjekk understell, trekk, varekurv og hjul for eventuelle synlige avvikelser.

Emmaljunga

Serviceskjema

Standardservice

6 mnd 12 mnd 24 mnd 36 mnd

Understellets / Sportsvogndelens / bagens funktion

Sjekk at understellslåsen fungere korrekt på begge sider.

Sjekk sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved å slå vognen sammen og sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres og forhindrer sammenslåing.

Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen.

Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.

Sjekk at ryggen på sportsvogndelen kan justeres og läser i sine tre nivå.

Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

Sjekk at hjulene kan taes av og på samt låser på akslingene.

Sjekk at bremsen låser begge bakhjulene.

Kontroller at alle knapper og glidelåser er hele og kneppet/festet.

Sjekk eventuelle øvrige synlige avvik på understell, tekstiler, varekurv og hjul.

Smurning

Rengjør og smør hjul, akslinger, understellslås, fotbrett og sikkerhetshake.

∅vrige merknader(ytterligere utførte justeringer eller skiftede deler)

Inhalt

Inhalt
