Scooter S - Kinderwagen Emmaljunga - Kostenlose Bedienungsanleitung

Produkttyp	Kinderwagen
Marke	Emmaljunga
Modell	Scooter S
Altersbereich	6 Monate bis 3 Jahre
Max. Kindesgewicht	15 kg
Sicherheitsstandard	EN 1888:2003 + A1/A2/A3:2005
Sitzeinheit Eignung	Für Kinder, die ohne Hilfe sitzen können
Gurtsystem	5-Punkt-Sicherheitsgurt
Bremssystem	Zahnradbremse, fußbetätigt
Radkonfiguration	4 Räder; vorne schwenkbar oder fest (Scooter S)
Schiebehöhe	Verstellbar
Rückenlehnenpositionen	3 Positionen
Fußstützenpositionen	2 Positionen
Verstellbarkeit des Verdecks	Verstellbar vorne-hinten und in der Höhe
Regenabdeckung	Inklusive
Max. Belastung Einkaufstablett	5 kg
Max. Belastung Fußstütze	3 kg
Max. Belastung Verdecktasche	250 g
Max. Zubehörgewicht (Toddler Roller)	20 kg
Pflegehinweise	Handwäsche des Stoffes in lauwarmem Wasser; tropfnass trocknen; Achsen alle 3 Monate schmieren
Ersatzteile	Nur Original Emmaljunga-Teile verwenden
Nicht geeignet für	Laufen, Skaten, Verwendung als Autositz
Herkunftsland	Schweden (Hauptsitz der Marke)

Häufig gestellte Fragen - Scooter S Emmaljunga

Wie stelle ich den 5-Punkt-Gurt ein?

Legen Sie den Schrittgurt zwischen die Beine des Kindes und führen Sie ihn zur Taille. Stecken Sie den Hüftgurt in die Gurtsperre, bis es einrastet. Stellen Sie alle Gurte mit der Schnalle ein. Zum Lösen drücken Sie die Tasten an der Gurtsperre. Verwenden Sie den Gurt immer, wenn das Kind sitzt.

Wie klappe ich den Kinderwagen zusammen?

Senken Sie zuerst die Rückenlehne nach vorne zur vorderen Stange. Ziehen Sie die beiden Fahrgestellsperren nach oben. Heben Sie die Sicherung auf der rechten Seite an und schieben Sie den Griff nach vorne. Um ihn kompakter zu machen, entfernen Sie die Räder, indem Sie die Entriegelungstaste der Radnabe drücken und das Rad abziehen.

Wie befestige ich die Räder?

Entfernen Sie den Plastikschutz von den Achsen. Drücken Sie die Entriegelungstaste der Radkappe, schieben Sie das Rad so weit wie möglich auf die Achse. Lassen Sie die Taste los und ziehen Sie das Rad zu sich, bis es einrastet. Stellen Sie sicher, dass es nicht abgezogen werden kann. Wiederholen Sie den Vorgang für alle vier Räder.

Wie reinige ich den Stoff?

Entfernen Sie den Stoff vom Fahrgestell. Handwäsche in lauwarmem Wasser mit milder Flüssigseife. Gründlich ausspülen und tropfnass trocknen. Für den 5-Punkt-Nylongurt und Kunststoffteile nur mit einem feuchten Tuch abwischen. Nicht in der Waschmaschine waschen.

Wie stelle ich die Bremse ein?

Zum Bremsen drücken Sie den Bremsbügel nach unten. Stellen Sie sicher, dass die Stifte auf beiden Seiten vor- und zurückgehen und in die Zahnräder der Räder einrasten. Zum Lösen heben Sie den Bremsbügel an. Betätigen Sie die Bremse immer, wenn der Wagen steht oder Sie das Kind hinein- oder herausholen.

Was ist das maximale Gewicht für ein Kind?

Das maximale Kindesgewicht beträgt 15 kg. Die Sitzeinheit ist ab 6 Monaten geeignet, bis das Kind ohne Hilfe sitzen kann, bis zu 3 Jahren. Bei Verwendung des Toddler Roller Zubehörs beträgt das maximale Gewicht für dieses Kind 20 kg.

Kann ich den Kinderwagen für ein Neugeborenes verwenden?

Nein. Die Sitzeinheit ist nicht geeignet für Kinder unter 6 Monaten. Verwenden Sie die Sitzeinheit erst, wenn Ihr Kind ohne Hilfe sitzen kann. Für Neugeborene benötigen Sie eine Babywanne (nicht im Lieferumfang dieses Modells enthalten).

Wie stelle ich die Fußstütze ein?

Die Fußstütze hat zwei Positionen. Zum Absenken ziehen Sie sie nach außen vom Fahrzeug weg und lassen Sie sie nach unten fallen. Zum Anheben ziehen Sie sie nach oben, drücken Sie sie in Richtung Fahrzeug und lassen Sie los. Stehen oder klettern Sie nicht auf die Fußstütze; sie trägt nur die Beine eines Kindes.

Wie behebe ich, dass der Kinderwagen zur Seite zieht?

Wenn er nach rechts zieht, lösen Sie die Flügelmutter am rechten Einstellknopf, ziehen Sie den Einstellknopf fest, dann ziehen Sie die Flügelmutter wieder fest. Wenn er immer noch nach rechts zieht, wiederholen Sie den Vorgang. Wenn er nach links zieht, lösen Sie auf der rechten Seite die Flügelmutter und lösen Sie den Einstellknopf. Dann auf der linken Seite die Flügelmutter lösen und den Einstellknopf festziehen. Ziehen Sie die Flügelmuttern nach der Einstellung immer fest.

Wie warte ich die Bremse?

Reinigen und schmieren Sie das Bremssystem regelmäßig. Entfernen Sie Sand, Schnee, Eis und Schmutz von beweglichen Teilen. Verwenden Sie ein Silikon- oder Ölschmiermittel auf dem Bremspedal, der Radachse und den Bremsstiften mindestens einmal im Monat. Schmieren Sie auch den Radentriegelungsmechanismus. Stellen Sie sicher, dass die Feststellbremse beide Hinterräder blockiert.

BEDIENUNGSANLEITUNG Scooter S Emmaljunga

WICHTIG! LESEN SIE DIESE HINWEISE SORGFÄLTIG VOR DER BENUTZUNG UND BEWAHREN SIE SIE AUF.

WENN SIE DIESE HINWEISE NICHT BEACHTEN, KANN DIE SICHERHEIT IHRES KINDES BEEINTRÄCHTIGT WERDEN!

Dieses Produkt entspricht DIN-EN 1888:2003 + A1/A2/A3:2005.

Dieses Produkt ist für ein (1) Kind im Alter von 6 Monaten bis 3 Jahren mit einem Gewicht von max. 15 kg vorgesehen.

WARNUNG! Die Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet.

Verwenden Sie die Sitzeinheit erst, wenn Ihr Kind selbständig sitzen kann.

WARNUNG! Dieses Produkt ist für Jogging oder Skating/Inlines nicht geeignet.

Besuchen Sie www.emmaljunga.de für neueste Informationen, bevor Sie dieses Produkt benutzen.

UK

6

WARNING

2. Chassits funktion.

Fäll upp vagnen.

2. Kontroller stellets funktioner.

Slå stellet op.

34

ADVARSEL

Verpackungsinhalt 44

Original Emmaljunga Accessoires 44

Wichtige Sicherheitshinweise 45-47

Zusammenbau des Wagens/der Sitzeinheit ...... 48-50

Verwendung des Wagens 51-53

Pflege und Wartung 53-54

Service-Unterlagen 55

Auslieferungskontrolle 56

Service Protokoll.... 57

Verpackungsinhalt

1 Zusammengelegtes Gestell mit Warenkorb
1 Sitzbezug
1 Verdeck
1 Frontbügelbezug
1 Satz Schutzpolster für 5-Punkt Gurt
4 Räder (2 Räder Scooter S)
2 Schutzbleche (Nicht bei Scooter S)
2 Schutzblechhalter (Nicht bei Scooter S)
2 Schutzblechschrauben (Nicht bei Scooter S)
1 Gebrauchsanweisung

Original Emmaljunga Accessoires

Für höchste Sicherheit und Komfort empfehlen wir Ihnen, nur Original Emmaljunga Accessoires zu verwenden. Ihr autorisierter Emmaljunga Fachhändler gibt Ihnen Auskunft darüber, welches Zubehör zu Ihrem Wagen passt.

Wichtige Sicherheitshinweise

Lesen Sie bitte die folgenden Warnhinweise und wichtigen Hinweise aufmerksam durch, bevor Sie den Wagen nutzen.

Die Sicherheit Ihres Kindes könnte beeinträchtigt werden, wenn Sie die Hinweise nicht beachten

Heben Sie die Anweisung für eine spätere benutzung auf

WARNUNG Lassen Sie Ihr Kind nie unbeaufsichtigt.

WARNUNG Vergewissern Sie sich vor dem Gebrauch, dass alle Verriegelungen geschlossen sind.

WARNUNG Um Verletzungen zu vermeiden, entfernen Sie das Kind aus dem Wagen vor dem Zusammenlegen bzw. dem Aufstellen.

WARNUNG Lassen Sie Ihr Kind nicht mit dem Fahrzeug spielen.

WÄRNUNG Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbstständig sitzen kann.

WARNUNG Diese Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet.

WARNUNG Benutzen Sie immer das Rückhaltesystem.

WARNUNG Überprüfen Sie vor dem Gebrauch dass der Kinderwagenaufsatz oder die Sitzeinheit korrekt eingerastet ist.

WARNUNG Dieses Produkt ist nicht geeignet zum Joggen oder Inlineskating.

WARNUNG Vom Hersteller nicht zugelassene Zubehörteile oder Ersatzteile dürfen nicht verwendet werden.

Warnhinweise gemäß prEN1888:2010

WARNUNG Es kann gefährlich sein, Ihr Kind unbeaufsichtigt zu lassen.

WARNUNG Am Schieber angebrachte Lasten beeinträchtigen die Standfestigkeit des Wagens.

WARNUNG Benutzen Sie immer den Schrittgurt in Kombination mit dem Beckengurt.

Warnhinweise gemäß EN1888:2003+A1:2005+A2:2005+A3:2005

WARNUNG Sie sind für die Sicherheit des Kindes verantwortlich. Schnallen Sie das Kind immer an und lassen Sie das Kind nie unbeaufsichtigt. Das Kind darf beim

Verstellen von einstellbaren

Bedienungselementen nicht mit

beweglichen Teilen in Berührung kommen.

Das Fahrzeug verlangt normale Instandhaltung des Benutzers.

Wichtige Sicherheitshinweise

Ein Überladen, ein unsachgemäßes Zusammenlegen oder die Nutzung von nicht zugelassenem Zubehör kann das Fahrzeug. beschädigen oder zerstören. Lesen Sie die Gebrauchsanweisung

Warnhinweise gemäß BS 7409:1996

WARNUNG Befolgen Sie die Anweisung des Herstellers.

WARNUNG Stellen Sie die Bremse bei jedem Parken fest.

WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt.

WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug

WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.

WARNÜNG Nicht empfehlenswert für ein Kind unter 6 Monaten.

Ergänzende Warnhinweise Australien

Zum Vermeiden von Verletzungen oder Todesfällen:

WARNUNG Stellen Sie die Bremse bei jedem Parken fest.

WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt.

WARNUNG Schnallen Sie das Kind immer mit dem Gurtsystem an.

WARNÜNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug

WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen.

WARNUNG Bei Nichtbenutzung lösen Sie die Schultergurte vom Beckengurt und/oder schließen Sie die Schnalle.

WARNUNG Benutzen oder parken Sie das Fahrzeug nicht in der Nähe von offenen Feuer oder beim Entstehen von Hitze wie z.B. Radiatoren

WARNUNG Vermeiden Sie Stufen, Treppen oder Rolltreppen wenn möglich. Bei Benutzung der Rolltreppe unterhalb des Wagens stehen

Warhinweise gemäß AS/NZS 2088:2009

WARNUNG Ziehen Sie niemals einen Wagen mit schwenk baren Vorderrädern hinter sich her, wenn die Räder nicht arretiert sind. Der Wagen kann sich aufschaukeln, was zu einem Sicherheits risiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

Wichtige Sicherheitshinweise

• Die Sicherheits Ihres Kindes liegt in Ihrer Verantwortung.
- Der Kinderwagen ist bestimmt für 1 Kind. Benutzen Sie den Kinderwagen nur für die vorherge se hene Zahl von Kindern.
• Die Sitzeinheit ist vorgesehen für den Transport von 1 Kind von 6 Monaten bis zu einem Gewicht von maximal 15 KG.
- Beachten Sie die Pflege- und Instandhaltungsanweisungen.
- Die Sicherheitshinweise und Anweisungen in der Gebrauchsanweisung können nicht alle möglichen Bedingungen und unvorhersehbaren. Situationen abdecken, die auftreten können. Es versteht sich von selbst, dass gesunder Menschenverstand, Vorsicht und Sorgfalt Faktoren sind, die nicht in dieses Erzeugnis eingebaut werden können. Diese Faktoren liegen in der Verantwortung der/s Menschen, der das Produkt nutzt und bedient.
- Es ist wichtig, dass diese Anweisungen von jedem Benutzer verstanden und angewandt werden. In formieren und instruieren Sie jede Person, die das Produkt und das Zubehör nutzt, besonders wenn das Produkt nur eine kurze Zeit benutzt wird.
- Das maximale Gewicht für ein Kind beim Nutzen des Rollbrettes beträgt 20 KG.
- Maximal ein Zubehörteil des Kinderwagens gleichzeitig verwenden, z. B. Toddler-Rollbrett, Toddler-Sitz oder Autositzadapter.
- Keine Gegenstände auf dem Verdeck platzieren. Den Kinderwagen nie ohne Verdeck benutzen. Die Tasche am Verdeck ist nur zur Aufbewahrung von leichten Gegenständen gedacht und darf nicht mit einem Gewicht über 250 g beladen werden.
- Sollten Teile dieser Anleitung unklar und weitere Erklärungen nötig sein, wenden Sie sich bitte an einen autorisierten Emmaljunga-Händler, der Ihnen weiter helfen wird.
- Der Kinderwagen ist nur für den Transport gedacht. Kinderwagen niemals als Bett für Ihr Kind benutzen.
- Kinderwagen niemals mit Kind ohne angezogene Bremse stehenlassen.
• Die Bremse sollte immer angezogen sein, wenn Sie Ihr Kind aus dem Wagen heben oder hineinlegen.
- Kinderwagen niemals an einem Hügel oder auf unebener Fläche abstellen.
- Niemals auf die Fußstütze setzen oder stellen. Die Fußstütze darf nur als Unterstützung für die Füße und Beine eines (1) Kindes genutzt werden. Jegliche andere Nutzung kann zu ernsten Personenschäden führen. Die Maximalladung für die Fußstütze beträgt 3 kg.
- Das Produkt nie verwenden, wenn ein Teil defekt oder beschädigt ist.
- Vor Verwendung die sichere Befestigung aller Reißverschlüsse und Druckknöpfe kontrollieren.
- Vor dem Zusammenklappen des Kinderwagens stets das Kind herausheben.
- Überladung, inkorrektes Zusammenfalten oder nicht zugelassenes Zubehör können zu Verletzung Ihres Kindes oder Ihrer Kinder und/oder zur Beschädigung des Kinderwagens führen.
- Lasten, die am Kinderwagen angebracht werden (z. B. am Handgriff, der Lehne oder an den Seiten) beeinflussen die Stabilität des Kinderwagens. Kein Zubehör verwenden, das nicht zugelassen ist.
- Das zulässige maximale Gewicht für die Einkaufsablage beträgt 5 kg. Schwere Gegenstände immer in der Mitte der Ablage platzieren. Der Kinderwagen kann instabil werden, wenn das Gewicht in der Ablage ungleich verteilt ist.
- Nur original Ersatzteile von Emmaljunga verwenden.
- Gegenstände in der Einkaufsablage dürfen nicht über die Seiten hinausragen, weil sie sich in den Speichen verfangen könnten.

Zusammenbau des Wagens

WARNUNG

1

2

- Vergewissern Sie sich, dass beim Aufbau des Wagens Kinder von beweglichen Teilen ferngehalten werden, da sie sonst zu Schaden kommen können.

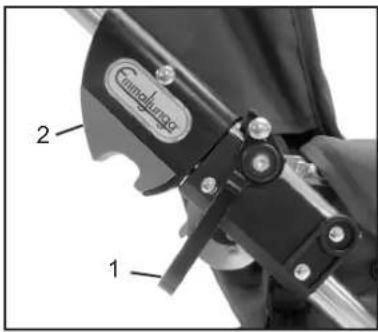

Aufklappen des Gestells

- Klappen Sie das Gestell auf, indem Sie den Schieber ausklappen und gleichzeitig auf dem Gestell dagegenhalten. Der Sicherheitsbügel (1) wird aktiviert, um unbeabsichtigtes Zusammenklappen des Gestells zu verhindern, falls sich die Gestel- larretierung (2) nicht in der verriegelten Position befindet.

WARNUNG

- Vergewissern Sie sich stets, dass die Gestellarretierung (2) korrekt eingerastet sind, bevor Sie Ihren Kinderwagen verwenden. Es ist gefährlich den Wagen zu verwenden, wenn sich diese nicht in ihrer korrekten Position befinden.

Montage der Räder

- Entfernen Sie die Kunststoffschoner von den Gestellachsen. Für zukünftige Lagerung aufbewahren.

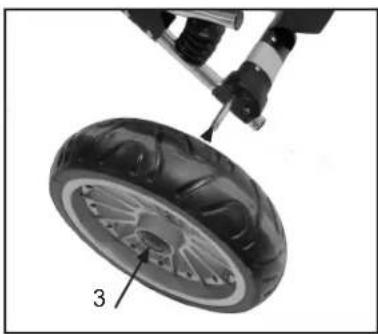

- Drücken Sie die Arretierungsknöpfe (3) der Radkappen ganz ein und schieben Sie die Räder soweit es geht auf die Bremsachse. Lassen Sie den Knopf los und ziehen Sie die Räder zu sich, bis sie mit einem Klick einrasten. Wiederholen Sie dies mit allen 4 Rädern. Ziehen Sie noch einmal um zu überprüfen, ob die Räder auch fest sitzen.

WARNUNG

- Die Räder sind eingefettet und können Textilien verschmutzen. Bitte beachten Sie auch, dass die Räder abfärben können, daher den Wagen nicht auf hellen Bodenbelägen abstellen.

- Erstickungsgefahr: Bewahren Sie die Kunststoffschoner außerhalb der Reichweite von Kindern auf.

Feststellen und lösen der Bremsvorrichtung

- Bremsen Sie den Wagen, indem Sie das Bremspedal (4) herunterdrücken. Überprüfen Sie, dass die Bremsstifte (5) auf beiden Seiten ordnungsgemäß einrasten.

- Lösen Sie die Bremse, indem Sie das Bremspedal hochziehen.

WARNUNG

- Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung festzustellen.

• Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind in den Wagen setzen oder herausnehmen.

- Parken Sie nicht bergauf oder bergab.

- Der Wagen ist mit Bremskränzen an den Rädern ausgestattet. Kontrollieren Sie, dass die Kränze auf jedem Rad fest sitzen. Betätigen Sie die Bremse erst wenn der Wagen still steht.

- Kontrollieren Sie stets, dass die Bremsstifte zum Bremsen vollständig in die Bremskränze beider Räder greifen (6) und die Hinterräder arretieren.

- Hängen Sie den Warenkorb in den Ringen (7) am Gestell auf.

- Ziehen Sie die Schlaufen (8) über die Rohrenden hinter der Federung und knöpfen Sie den Korb um die Bremsachse (9) fest.

Zusammenbau des Wagens

6

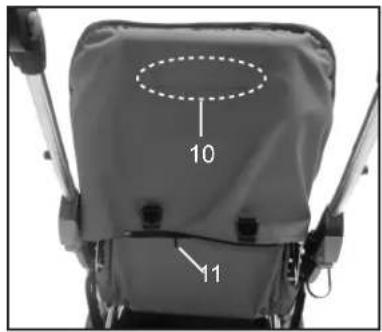

• Achten Sie darauf, dass der Rückenlehnenbezug so weit wie möglich über den Rahmen der Rückenlehne gezogen ist. Befestigen Sie danach die Tasche mit dem Klettverschluss an der Innenseite (10).
• Ziehen Sie danach den Reißverschluss (11) zu. Dieser Schritt ist sehr WICHTIG!

WARNUNG

- Überprüfen Sie stets vor der Verwendung, dass die Rückenlehne in der festen Position ist. Dieser Schritt ist sehr WICHTIG!

7

Abnehmen des Sitzbezuges

Schritt 7 bis 9 sind ab Werk durchgeführt und müssen nur zum Abnehmen des Sitzbezuges gemacht werden.

Zum wieder Aufziehen des Bezuges werden die Schritte 7 bis 9 in umgekehrter Reihenfolge gemacht.

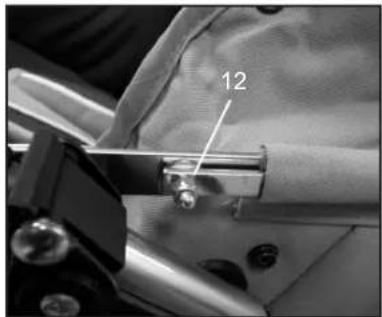

- Öffnen Sie die Mutter (12).

8

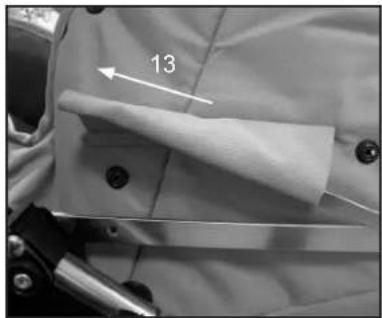

• Ziehen Sie die Metallstange aus der Stofftasche (13)

9

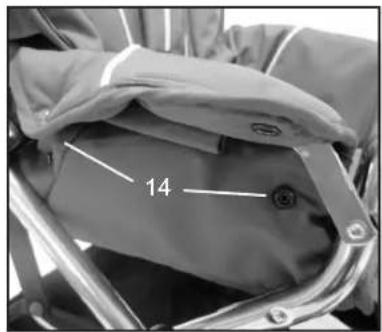

- Ziehen Sie die Armlehnenstoffe auf beiden Seiten über die Seitenteile des Sitzes. Schließen Sie die zwei Druckknöpfe auf jeder Seite.

10

Zusammenbau des Frontbügels

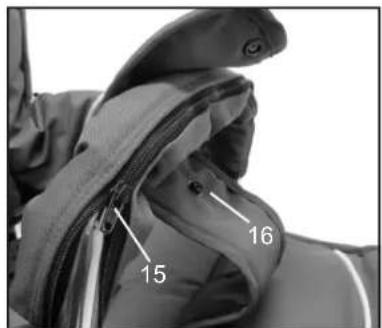

• Ziehen Sie die Frontbügelpolsterung (15) über den Metallfrontbügel und schließen Sie den Reißverschluss.
• Schlingen Sie den Schrittgurt (16) um den Frontbügel und schließen Sie den Druckknopf.

Zusammenbau des Wagens

11

Zusammenbau des Daches

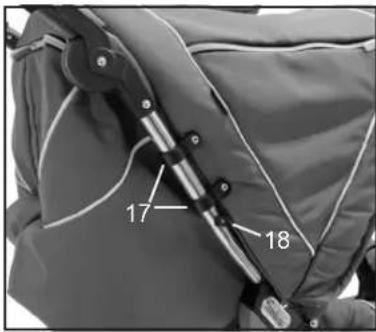

- Befestigen Sie das Dach mit den zwei Dachclips (17) an beiden Seiten über dem Plastikstopper (18) am Schieber.

12

Montage des Fußstützenbezuges

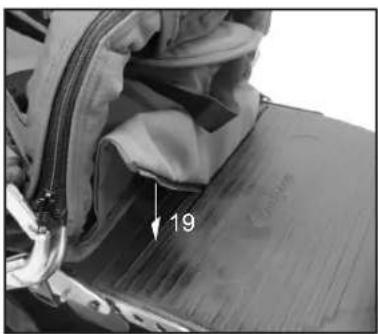

- Ziehen Sie das Stoffende mit dem Reißverschluss durch den Schlitz in der Fußstütze (19).

13

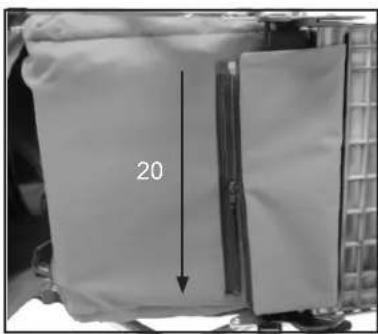

- Schließen Sie den Reißverschluss (20) unter dem Sitz.

14

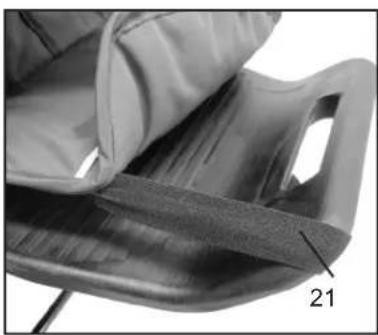

- Ziehen Sie das Gummiband (21) über die Fußstütze.

15

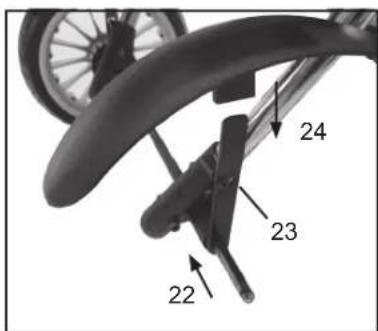

Montage der Schutzbleche (Nicht bei Scooter S)

• Stecken Sie die Schutzblechhalter mit dem Winkel nach außen über die Achsen (22).
  • Ziehen Sie die Schrauben an (23).
  • Stecken Sie die Schutzbleche auf (24).

Verwendung des Wagens

WARNUNG

1

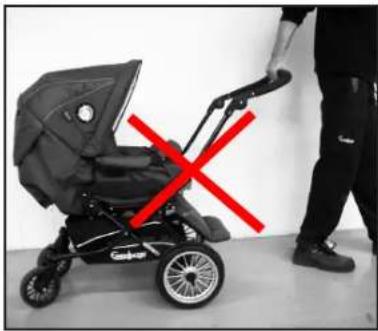

• Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.
• Beim Auf- oder Zusammenklappen des Wagens darf sich kein Kind im Wagen befinden.

Zusammenlegen des Wagens

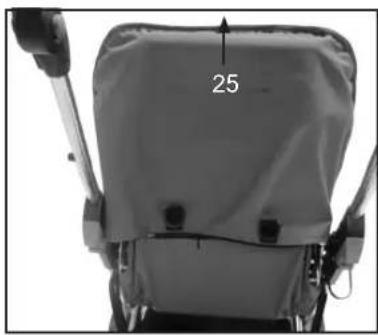

- Beginnen Sie damit die Rückenlehne nach vorne an den Frontbügel zu klappen.

WICHTIG

Klappen Sie den Wagen nie zusammen bevor die Rückenlehne nicht ganz zum Frontbügel geklappt ist.

2

Rückenlehne justieren

• Die Rückenlehne kann in drei Positionen gebracht werden.
- Sie können die Einstellung vornehmen, indem Sie die Rückenlehne am Nackenrohr (25) anfassen und hochziehen. Bewegen Sie die Rückenlehne dann nach vorne oder hinten in die gewünschte Position.

Zusammenlegen des Wagens (Fortsetzung)

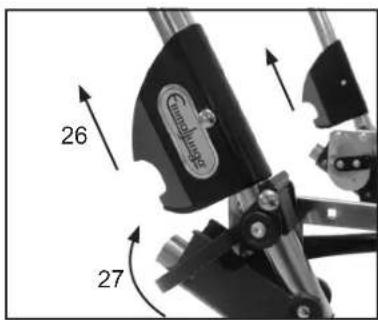

• Ziehen Sie die beiden Gestellarretierungen nach oben (26).
• Heben Sie den Sicherheitsbügel (27) auf der rechten Seite an und falten Sie den Schieber nach vorne.
• Um den Wagen noch kompakter zu machen, entfernen Sie die Räder indem Sie die Arretierungsknöpfe der Radkappen eindrücken und dann die Räder abziehen.

3

Wischen Sie Schmutz oder Sand von den Achsenden ab, bevor Sie die Räder wieder anbringen.

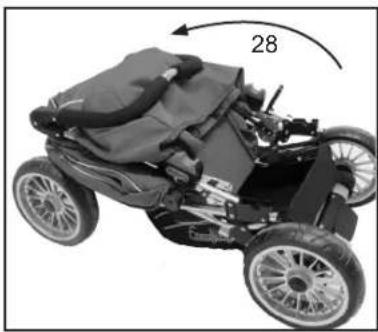

- Klappen Sie den Schieber komplett nach unten (28)

4

Verstellung der Schieberhöhe

- Drücken Sie gleichzeitig auf die beiden grauen Knöpfe auf der Innenseite des Schiebers (29) und verstellen Sie dabei die Schieberhöhe (30).

5

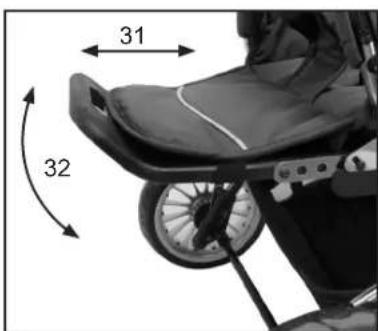

Einstellen der Fußstütze

• Die Fußstütze kann in 2 Positionen gebracht werden.
Niedrige Position: Ziehen Sie die Fußstütze waagrecht vom Wagen weg und lassen Sie sie vorsichtig nach unten los.
Aufrechte Position: Heben Sie die Fußstütze nach oben in waa- grechte Position und fixieren Sie diese, indem Sie sie gegen den Wagen drücken.

WARNUNG

• Nie auf der Fußstütze stehen oder klettern! Die Fußstütze ist nur als Stütze für die Beine oder Füße eines (1) Kindes zu benutzen. Alle anderen Anwendungen können zu schweren Verletzungen führen. Max. Belastung 3 kg.
• Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.

Verwendung des Wagens

6

7

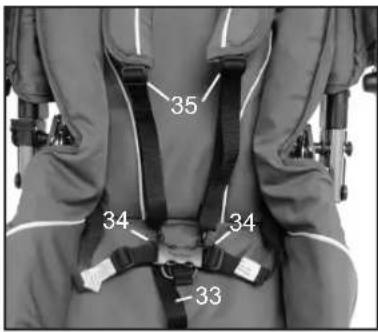

Einstellung des 5 Punkt Gurtes

• Legen Sie den Schrittgurt (33) nach vorne zwischen die Beine des Kindes und nach oben in Richtung Bauch. Führen Sie die Hüftgurte (34) in das Gurtschloss ein, bis Sie einen "Klick" hören. Vergewissern Sie sich, dass die Hüftgurte geschlossen sind.
• Justieren Sie die Länge aller Gurte mit den Schiebern (35).
• Um Schulter- und Hüftgurte zu lösen, drücken Sie auf die Knöpfe (34) in der Mitte des Gurtschlosses.

WARNUNG

- Vergewissern Sie sich stets, dass der Gurt sicher mit dem Sitzwagen verbunden ist. Gurten Sie Ihr Kind immer an sobald es im Wagen sitzt.

ZUBEHÖR:

- Wenn Sie die Höhe des 5-Punkt Gurtes regulieren möchten, empfehlen wir unsere "Minimizer" Sitzauflage oder unsere Fussäcke (Zubehör), die Schlitze für den Gurt in verschiedenen Höhen haben.

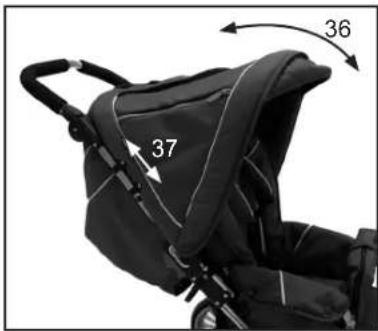

Einstellung des Daches

• Stellen Sie das Dach ein, indem Sie es an seinem Vorderbügel sanft nach vorne ziehen oder rückwärts in die gewünschte Position (36) schieben.
• Das Dach ist in der Vertikale höhenverstellbar (37), indem Sie es am Schieber vorsichtig hoch – oder herunter schieben. Kontrollieren Sie hierbei, dass die Dachclips sich stets oberhalb der Plastikstopper befinden – siehe Bild 11.

WICHTIG

- Tragen Sie den Wagen nie am Dach.

Die Vorderräder können festgestellt werden oder sind 360 Grad schwenkbar. (Scooter S)

• Die Räder werden in Geradeausstellung durch Hinunterdrücken des Feststellringes (38) fixiert.
- Die Räder sind frei drehbar, wenn der Feststellring in der oberen Position ist.

Spureinstellung

Der Wagen ist von der Fabrik so eingestellt, dass er geradeaus fährt. Es kann vorkommen, dass der Wagen, je nach Belastung, nach rechts oder links zieht.

• Einstellung der Laufspur erfolgt mit den Rändelschrauben (39) und (40) auf der Unterseite des Wagens. Zieht der Wagen nach links:
• Lösen Sie die Kontermutter (41). Ziehen Sie die Rändelschraube an (42). Ziehen Sie die Kontermutter an. Testen Sie, ob der Wagen jetzt geradeaus fährt. Falls er immer noch nach links zieht, wiederholen Sie den Vorgang.

Zieht der Wagen nach der Justierung nach rechts, hat man 2 Möglichkeiten:

1. Justieren Sie weiterhin auf der rechten Seite aber in die andere Richtung. D.h. man löst die Kontermutter (41). Anstelle die Rändelschraube anzuziehen (42) löst man sie, indem man sie entgegen der Pfeilrichtung schraubt.
   • spannen Sie dann die Kontermutter.
2. Wiederholen Sie den Vorgang an der linken Seite des Wagens (39) indem Sie die Kontermutter lösen (41) und die Rändelschraube spannen (42).
   • spannen Sie dann die Kontermutter.

WICHTIG!

Die Kontermuttern müssen immer nach Einstellung der Rändelschraube wieder fest gezogen werden.

Verwendung des Regenschutzes

• Auf dem Bild sehen Sie, wie der Regenschutz sitzen muss, wenn er korrekt befestigt ist.
• Sie befestigen den Regenschutz, indem Sie ihn durch die kleine Öffnungstasche über den Schieber ziehen. Ziehen Sie ihn dann über das Verdeck und die Sitzeinheit. Schliessen Sie die Öffnung am Regenschutz beim Schieber mit dem Klettverschluss. Der Regenschutz ist offen an der Verdecköffnung.
• Verwenden Sie immer den Regenschutz wenn es regnet oder schieit. Wenn der Wagen feucht ist, bevor der Regenschutz befestigt wird, versuchen Sie möglichst, den Wagen vorher abzutrocknen.
• Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn wieder in die Hülle zurückstecken.

Verwendung des Wagens

11

- Ziehen Sie niemals einen Wagen mit schwenkbaren Vorderrädern hinter sich her, wenn die Räder nicht arretiert sind. Der Wagen kann sich aufschaukeln, was zu einem Sicherheitsrisiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

Pflege und Wartung

Allgemeine Hinweise zu Pflege und Wartung

• Setzen Sie Ihren Wagen nie über längere Zeit dem prallen Sonnenlicht aus.
• Verwenden Sie bei Schneefall oder Regen immer den Regenschutz.
• Bewahren Sie Ihren Wagen nie an kalten und/oder feuchten Orten auf.
• Wenn das Gestell nass wird, trocknen Sie es vor der Aufbewahrung sorgfältig ab. Vergewissern Sie sich, dass der Wagen ganz trocken ist, bevor Sie ihn verwahren.
• Wird der Wagen am Meer oder auf salzgestreuten Straßen verwendet, spülen Sie das Gestell ab und trocknen Sie es.
• Seien Sie bei Transport und Aufbewahrung des Wagens vorsichtig. Die Oberfläche des Gestells ist empfindlich.

Routineüberprüfungen

• Reinigen Sie das Gestell regelmäßig, trocknen Sie es und schmieren Sie alle Verbindungen des Gestells. Wenn der Wagen im Winter oder am Meer benutzt wird, muss er mindestens einmal pro Woche gesäubert werden. Fehlende Reinigung kann zu äußerlichem Rostbefall führen. Sie sind dafür verantwortlich diesen mit Chromputzmittel zu entfernen.
• Wir empfehlen die Schmierung der Radachsen und der Aufhängung alle drei Monate (reinigen Sie die Achsen vor der Schmierung mit einem Tuch). Die Achsen können mit Rohvaseline oder Automobilöl geschmiert werden.

Kontrollieren Sie regelmäßig dass:

• alle Gestellfixierungen korrekt funktionieren.
• alle Nieten, Muttern und Schrauben festgezogen und nicht gebrochen sind.
  • die Plastikteile nicht gesprungen oder kaputt sind.
  • die Radbuchsen gutem Zustand sind.
• alle Klettverschlüsse gut verschlossen sind.
• alle Gummibänder noch elastisch sind.
• der Sicherheitsbügel intakt ist und frei bewegbar ist.
  • die Bremsen funktionieren

ACHTUNG

• Nehmen Sie immer erst Kontakt mit Ihrem Emmaljunga Händler auf, bei dem Sie das Produkt gekauft haben. Das gilt für Serviceangelegenheiten mit Original Emmaljunga Ersatzteilen und in anderen technischen Fragen, die fachmännische Beurteilung erfordern.
• Das Produkt, das Sie gewählt haben, richtet sich nach der neuen geltenden Schuldrechtsreform. Sollten Sie Grund zur Beanstandung haben, stehen Ihnen die gesetzlichen Ansprüche zu. Sie haben das Recht, diese Information zu erhalten, wenn Sie Ihren Kinderwagen bei Ihrem Emmaljungahändler kaufen.

WARNUNG

- Bitte stellen Sie Ihren Wagen nicht für längere Zeit auf hellen Bodenbelägen, insbesondere PVC oder Linoleum ab, da sich bedingt durch die Gummireifen der Belag an dieser Stelle schwarz färben könnte.

• Die Feststellbremse umfasst bewegliche Teile, die für eine korrekte Funktion regelmäßige Pflege benötigen.
• Zur korrekten Funktion darauf achten, dass die Feststellbremse immer gut geschmiert ist. Sand, Schnee, Eis oder Schmutz sofort von den beweglichen Teilen der Feststellbremse entfernen.
• Schmiermittel auf Silikon- oder Ölbasis verwenden und Bremspedal, Radachsen und Bremsstifte auf beiden Seiten des Wagens mindestens ein Mal monatlich schmieren. Auch die Verriegelungen am Rad im gleichen Abstand schmieren.
• Wenn Sie Ihren Emmaljunga-Wagen zum Beispiel am Strand oder unter anderen schmutzigen oder nassen Bedingungen verwenden, benötigen die Bremsen bei Bedarf zusätzliche Pflege über die oben genannte hinaus.

Nehmen Sie das Dach ab und falten Sie es auf. Spülen Sie das Dach von der Innenseite (Innenstoff) mit lauwarmem Wasser ab. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Lassen Sie das völlig aufgespannte Dach trocknen.

• Sitzbezug & 5 Punkt Gurtsystem:

Nehmen Sie den Sitzbezug vom Gestell. Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Sitzbezug trocknen lassen. Wenn der Sitzbezug entfernt ist, können Sie das 5 Punkt Gurtsystem erreichen. Wischen Sie die Nylongurte und Plastikteile nur mit einem feuchten Tuch ab. Keine Handwäsche. Achten Sie darauf, dass die Gurte trocken sind, bevor Sie den Sitzbezug wieder aufziehen.

- Frontbügelpolsterung und Abdeckung:

Nehmen Sie die Frontbügelpolsterung/Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde Flüssigseife als Waschmittel für die Oberfläche des Außenstoffs. Behandeln Sie das nicht gewebte Innenmaterial mit Vorsicht. Trocknen lassen.

Allgemeine Informationen

• Bügeln: Wenn ein Bezug gebügelt werden muss, verwenden Sie stets ein Tuch aus 100% Baumwolle zwischen Bezug und Bügeleisen, um die Bezugoberfläche zu schonen. Bügeln Sie den Außenbezug (100% Polyester) und den Innenbezug (65% Baumwolle/35% Polyester) nur bei schwacher Hitze (110°C).
• Achten Sie darauf, dass alle Teile des Wagens vor dem Zusammenbau wieder vollständig trocken sind. Überprüfen Sie die Besätze und Nähte unter dem Sitzbezugs und an der Rücklehnentasche.
• Sie können den Außenstoff nach dem Waschen imprägnieren(z.B. mit Scotchgard). Immer vor dem Zusammenbau anwenden.

WARNUNG

- Nach dem Imprägnieren dürfen Sie mindestens 24 Stunden lang keine Kinder im Wagen transportieren.

Wiederzusammenbau

WARNUNG

- Achten Sie darauf, dass alle Teile nach den Anweisungen dieser Gebrauchsanweisung korrekt wieder zusammengebaut werden. Vergewissern Sie sich, dass der Sitzbezug und die Fußstütze vor Zusammenbau und Verwendung in der richtigen Position sind.

Emmaljunga

Service-Unterlagen

Ihr Kinderwagen benötigt regelmässige Pflege und Wartung. Wir empfehlen, dass Sie in regelmässigen Abständen einen Service am Produkt vornehmen lassen und die empfohlenen Service-Intervalle einhalten, da diese eine Voraussetzung für dauerhafte Qualität und Sicherheit sind und dadurch Abnutzungserscheinungen eingeschränkt werden können.

Kontaktieren Sie einen autorisierten Emmaljunga Fachhändler um den Service durchzuführen. Nach jedem Service erhalten Sie ein Protokoll darüber, was kontrolliert und ggf. repariert wurde samt einen Kommentar darüber, wann der Service durchgeführt wurde.

Bevor der Wagen von der Fabrik ausgeliefert wurde, wurde er kontrolliert und getestet. Ein weiterer Funktions-Check wurde vor der Auslieferung des Produktes an Sie durchgeführt um sicherzustellen, dass alle Sicherheits- und Qualitätsanforderungen erfüllt sind.

Zusätzlich zum regelmässigen Service durch Ihren Fachhändler ist es wichtig, dass Sie Ihr Produkt regelmässig prüfen und warten, siehe Pflege- und Wartungshinweise.

Gestell Nummer

Auslieferung Kontrolle

0

Datum, Stempel, kunden name, Unterschrift

6 Monats-Kontrolle

6

Datum, Stempel, kunden name, Unterschrift

12 Monats-Kontrolle

12

Datum, Stempel, kunden name, Unterschrift

24 Monats-Kontrolle

24

Datum, Stempel, kunden name, Unterschrift

36 Monats-Kontrolle

36

Datum, Stempel, kunden name, Unterschrift

Emmaljunga

Auslieferungskontrolle

1. Prüfen Sie, ob die richtige Artikel geliefert wurde

□ 1 Zusammengelegtes Gestell mit Warenkorb
□ 1 Sitzbezug
□ 1 Verdeck
□ 1 Frontbügelbezug
□ 1 Satz Schutzpolster für 5-Punkt Gurt
□ 4 Räder (2 Räder Scotter S)
□ 2 Schutzbleche (Nicht bei Scooter S)
□ 2 Schutzblechhalter (Nicht bei Scooter S)
□ 2 Schutzblechschrauben (Nicht bei Scooter S)
□ 1Gebrauchsanweisung

2. Prüfen Sie die Gestellfunktionen

Klappen Sie das Gestell auseinander

□ Prüfen Sie, dass das Gestell auf beiden Seiten einrastet
□ Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.

□ Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen.

☐ Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

□ Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der drei Positionen verriegelt werden kann.

☐ Überprüfen Sie, dass die Fußstütze in 2 Positionen verstellbar ist.

3. Räder und Bremse

□ Schmieren Sie die Achsenden.
□ Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten.
□ Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

4. Gestell Überprüfung

□ Prüfen Sie ob alle Nieten, Schrauben und Muttern befestigt sind.
□ Prüfen Sie ob alle Reißverschlüsse und Druckknopfe richtig befestigt sind. Stellen Sie sicher das keine anderen sichtbaren Fehler am Gestell,
□ Sitzbezug oder Rädern feststellbar sind.

Emmaljunga

Service Protokoll

Funktion des Untergestells/Sitzaufsatzes/Korbs

Verriegelungsfunktion des Gestells an beiden Seiten kontrollieren.

Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.

Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der drei Positionen verriegelt werden kann

Kontrollieren, dass die Fußstütze eingestellt und sicher in jeder der beiden Positionen verriegelt werden kann.

Räder und Bremse

Prüfen Sie die Abnehmbarkeit der Räder und das Arretieren auf der Achse

Prüfen Sie, dass die Bremse beide Hinterräder blockiert

Optischer Überblick

Prüfen Sie den Sitz und die Festigkeit aller Nieten und Schrauben/Muttern

Prüfen Sie alle Druckknöpfe und Reißverschlüße und das korrekte Öffnen/Schließen

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Gestellverriegelung, die Fußstütze und den Sicherheitshaken

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

List of contents

Section

62

WARNING

Gebrauchsanweisung für Scooter 2.0 / Scooter S

© 2011 Emmaljunga Barnvagnsfabrik AB

Alle Rechte vorbehalten

Emmaljunga Barnvagnsfabrik AB
