Produkttyp	Barnvagn/Sulky
Märke	Emmaljunga
Modell	Scooter S
Åldersintervall	6 månader till 3 år
Maximal barnvikt	15 kg
Säkerhetsstandard	EN 1888:2003 + A1/A2/A3:2005
Sitsenhetens lämplighet	För barn som kan sitta utan stöd
Selens typ	5-punkts säkerhetssele
Bromssystem	Kuggbroms, fotmanövrerad
Hjulkonfiguration	4 hjul; framhjul svängbara eller fasta (Scooter S)
Handtagshöjd	Justerbar
Ryggstödslägen	3 lägen
Fotstödslägen	2 lägen
Sufflettjusterbarhet	Justerbar fram-bak och höjd
Regnskydd	Ingår
Maxlast för shoppingbricka	5 kg
Maxlast för fotstöd	3 kg
Maxlast för sufflettficka	250 g
Maxvikt för tillbehör (Toddler Roller)	20 kg
Skötselanvisningar	Handtvätt av tyg i ljummet vatten; låt dropptorka; smörj axlar var 3:e månad
Reservdelar	Använd endast originaldelar från Emmaljunga
Inte lämplig för	Löpning, skridskoåkning, användning som bilbarnstol
Ursprungsland	Sverige (varumärkets huvudkontor)

Vanliga frågor - Scooter S Emmaljunga

Hur justerar jag 5-punkts säkerhetssele?

Placera grenremmen mellan barnets ben och upp mot midjan. Sätt midjebältet i selens lås tills det klickar. Justera alla remmar med hjälp av spännet. För att lossa, tryck på knapparna på selens lås. Använd alltid selen när barnet sitter.

Hur fäller jag ihop barnvagnen?

Först, sänk ryggstödet framåt mot den främre stången. Dra upp de två chassilåsen. Lyft säkerhetsspärren på höger sida och tryck handtaget framåt. För att göra den mer kompakt, ta bort hjulen genom att trycka på hjulnavets frigöringsknapp och dra av hjulet.

Hur fäster jag hjulen?

Ta bort plastskyddet från axlarna. Tryck på navkapselns frigöringsknapp, skjut hjulet så långt det går på axeln. Släpp knappen och dra hjulet mot dig tills du hör ett klick. Se till att det inte går att dra av. Upprepa för alla fyra hjulen.

Hur rengör jag tyget?

Ta bort tyget från chassit. Handtvätt i ljummet vatten med mild flytande tvål. Skölj noggrant och låt dropptorka. För 5-punkts nylon-selen och plastdelar, torka av med en fuktig trasa endast. Tvätta inte i maskin.

Hur justerar jag bromsen?

För att bromsa, tryck ner bromsstången. Se till att stiften rör sig framåt och bakåt på båda sidor och låser i hjulens kuggar. För att lossa, lyft bromsstången uppåt. Använd alltid bromsen när du står stilla eller lyfter barnet i/ur.

Vad är maxvikten för ett barn?

Maximal barnvikt är 15 kg. Sitsenheten är lämplig från 6 månader tills barnet kan sitta utan stöd upp till 3 år. Vid användning av Toddler Roller-tillbehör är maxvikten för det barnet 20 kg.

Kan jag använda vagnen för en nyfödd?

Nej. Sitsenheten är inte lämplig för barn under 6 månader. Använd inte sitsenheten förrän ditt barn kan sitta utan stöd. För nyfödda behöver du en liggdel (ingår inte med denna modell).

Hur justerar jag fotstödet?

Fotstödet har två lägen. För att sänka, dra det utåt bort från vagnen och släpp ner det nedåt. För att höja, dra det uppåt, tryck det in mot vagnen och släpp. Stå eller klättra inte på fotstödet; det stöder endast ett barns ben.

Hur fixar jag vagnen om den drar åt ena sidan?

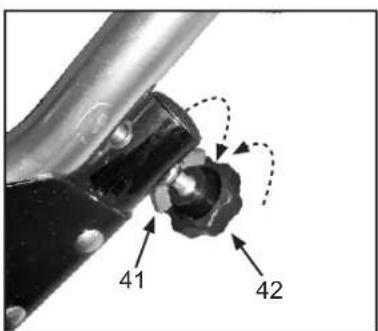

Om den drar åt höger, lossa vingmuttern på den högra justeringsknappen, dra åt justeringsknappen, dra sedan åt vingmuttern igen. Om den fortfarande drar åt höger, upprepa. Om den drar åt vänster, på höger sida lossa vingmuttern och lossa justeringsknappen. Sedan på vänster sida, lossa vingmuttern och dra åt justeringsknappen. Dra alltid åt vingmuttrar efter justering.

Hur underhåller jag bromsen?

Rengör och smörj bromssystemet regelbundet. Ta bort sand, snö, is och smuts från rörliga delar. Använd ett silikon- eller oljebaserat smörjmedel på bromspedal, hjulaxel och bromsstift minst en gång i månaden. Smörj även hjulets frigöringsmekanism. Se till att parkeringsbromsen låser båda bakhjulen.

BRUKSANVISNING Scooter S Emmaljunga

OBSERVERA ! Denna vagn är avsedd för transporten av ett (1) barn från 6 månader - 3 år

med en vikt av maximalt 15 kg.

WARNING! Sittdelen är inte avsedd för barn under 6 månader. Använd sittdelen först när barnet kan sitta självständigt.

WARNING! Denna produkt är inte avsedd för jogging, skatting/inlines.

OBSERVERA! Besök www.emmaljunga.se för senaste versionen, innan du börjar använda produkten.

DK

VIGTIGT! LÆS DISSE INSTRUKTIONER OMHYGGELIGT F∅R BRUG OG GEM DEM FOR FREMTIDIG REFERENCE. DIT BARNS SIKKERHED KAN PÅVIRKES HVIS DU IKKE F∅LGER DISSE INSTRUKTIONER!

Dette produkt opfylder DIN-EN 1888:2003 + A1/A2/A3:2005.

Innehållsförteckning

Avsnitt ....

Kartongens innehåll 2

Emmaljungas originaltillbehör...... 2

Viktig säkerhetsinformation 3-5

Hur du använder vagnen 9-11

Skötsel och underhåll 11-12

Service dokumentation 13

Leverans kontroll 14

Service kontroll 15

Kartongens innehåll

1 st. hopfällt chassi med varukorg
1 st. sittdelsklädsel inkl 5-punktssele
1 st. sufflett
1 st. frambågsskydd
1 set axelvaddar för sele
4 st. hjul (2 st. Scooter S)
2 st. stänkskärmar (Ej Scooter S)
2 st. stänkskärmhållare (Ej Scooter S)
2 st. stänkskärmskruvar (Ej Scooter S)
1 st. instruktionsmanual

Emmaljungas originaltillbehör

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka tillbehör som passar din vagn finns i vår katalog och hos våra auktoriserade återförsäljare.

Viktig säkerhetsinformation

Läs instruktionsmanualen noga och behåll den för framtida bruk. Barnets säkerhet kan påverkas om du inte följer dessa instruktioner.

Viktigt behåll instruktionsboken för framtida bruk

WARNING Lämna aldrig barnet utan uppsikt.

WARNING Säkerställ att all fällmekanism är låst innan användning.

WARNING För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av produkt.

WARNING Låt inga barn leka med denna produkt.

WARNING Använd en säkerhetssele så fort barnet kan sitta självständigt.

VARNING Sitsen är inte avsedd för barn under 6 månader.

WARNING Använd alltid säkerhetsselen.

WARNING Kontrollera att korg-, sits- eller bilstolsfästanordningarna är korrekt lästa innan användning.

WARNING Denna produkt är inte avsedd för joggning, skating/inlines.

WARNING Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.

Varningstext enligt prEN1888:2010

WARNING Det kan vara farligt att lämna barnet utan uppsikt.

VÄRNING All sorts last som fästes på styret påverkar vagnens stabilitet.

VÄRNING Använd alltid säkerhetsselens grenbälte i kombination med midjebältet.

Varningstext enlig EN1888:2003+A1:2005+A2:2005+A3:2005

WARNING Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren.

Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen.

Läs instruktionsmanualen.

Varningstext enlig BS 7409:1996

VARNING Följ tillverkarens instruktioner.

Viktig säkerhetsinformation

WARNING Bromsa alltid vagnen när du parkerar den.

WARNING Lämna inte barnen utan uppsikt.

WARNING Transportera inte ytterligåre barn eller väskor än det som vagnen är avsedd för.

WARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

WARNING Inte rekommenderad för barn under 6 månader.

Varningstext enligt lagkrav Australien

För att undvika skador eller dödsfall:

WARNING Bromsa alltid vagnen när den parkeras.

WARNING Lämna inte barnen utan uppsikt.

WARNING Spänn alltid fast barnet i säkerhetsselen.

WARNING Transportera inte ytterligare barn eller väskor i vagnen.

VÄRNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen.

WARNING Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används.

WARNING Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element.

WARNING När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den används i rulltrappor.

Varningstext enligt AS/NZS 2088:2009

WARNING Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är låsta. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam

• Barnets säkerhet är ditt ansvar.
• Denna vagn är avsedd för ett (1) barn. Använd vagnen enbart upp till det antal barn den är konstruerad för.
• Sittdelen/Sittvagnen är avsedd för transporten av ett barn från 6 månader upp till en vikt av maximalt 15 kg.
• Följ skötsel- och underhållsinstruktionerna.
• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en barnvagn. Dessa faktorer måste den stå för som ansvarar och använder vagnen.

Viktig säkerhetsinformation

• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund.
• Maxvikt för ett barn på en eventuell ståbräda, 20kg.
• Använd max ett tillbehör åt gången, ex ståbräda, syskonsits, bilstolsadaptor.
• Placera inga föremål på suffletten. Använd aldrig vagnen utan sufflett. Fickan i suffletten är enbart avsedd för lätta föremål och får inte belastas med högre vikt än 250g.
• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga återförsäljare till tjänst.
• Vagnen är avsedd endast för transport. Använd aldrig vagnen som säng för ditt barn.
• Lämna aldrig vagnen med ett barn i utan att bromsa vagnen.
• Vagnen ska alltid vara bromsad när du lyfter i och ur barnet.
• Parkera aldrig vagnen i en backe eller på lutande underlag.
• Stå eller sitt inte på fotbrädan. Fotbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskador. Max belastning 3kg.
• Använd aldrig produkten om någon del är defekt eller skadad.
• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.
• Ta alltid ur barnet innan vagnen fälls.
• Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada barnet eller förstöra vagnen.
• All last som hängs på vagnen ex styret/ryggstödet eller sidorna av vagnen påverkar dess stabilitet negativ. Använd inte icke rekommenderade tillbehör.
• Varukorgen får inte belastas med mer än 5kg. Placera tyngre föremål i korgens mitt. Vagnen kan annars bli instabil.
• Använd endast originalreservdelar eller delar rekommenderade av Emmaljunga.
• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.

Montering av vagnen

1

2

- Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

Uppfällning av chassit

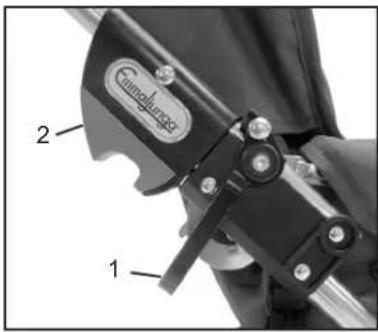

- Bromsa vagnen. Fäll upp chassit genom att dra i styret medan du håller emot på chassits sida. Säkerhetsbygeln (1) aktiveras för att förhindra oavsiktlig nedfällning endast om chassilåset (2) inte är i låst läge.

WARNING

- Chassilåsen måste klicka in i låst läge.

- Kontrollera alltid, innan du använder vagnen, att chassilåset (2) är i låst läge eftersom vagnen annars kan vara farlig att använda.

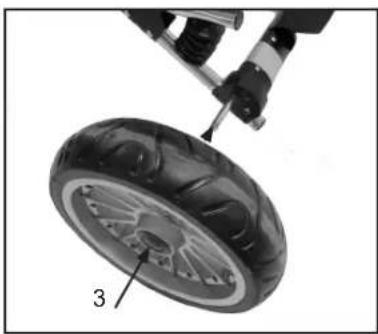

Montera hjulen

- Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

- Tryck på navkapselns frigöringsknapp (3), skjut in hjulet på axeln så långt det går. Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats. Upprepa samma procedur för alla fyra hjulen. Kontrollera att hjulen sitter fast ordentligt och inte går att dra av axeln.

VIKTIGT

- Hjulen är infettade och kan lämna märken på textilier. Använd även hjulskydd inomhus för att skydda dina golv.

- Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha axelskydden eller plastpåsen som hjulen levereras i.

Bromsa vagnen/lossa bromsen

- Bromsa vagnen genom att trycka ner bromspedalen (4). Se till att bromspinnarna (5) rör sig fram och tillbaka på båda sidor.

- Lossa bromsen genom att lyfta den uppåt.

WARNING

- Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

- Parkera aldrig vagnen i en backe.

- Vagnen är utrustad med kuggbroms. Kontrollera att det sitter fast en kuggkrans på varje hjul. Lås bromsen först när vagnen står still.

- Vid bromsning av vagnen kontrollera att bromspinnen går in i hålen på bromskuggen på båda sidor och läser bakhjulen (6).

- Häng upp varukorgen i ringarna på chassit (7).

- Trä öglorna på rörändarna bakom fjädrarna (8) och knäpp fast varukorgen runt bromsen (9)

Montering av vagnen

6

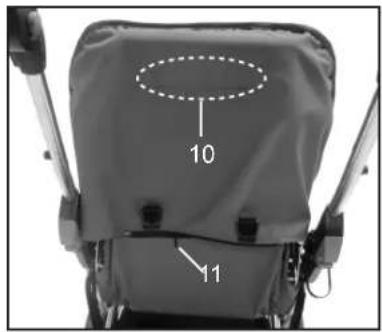

• Kontrollera att klädselns ryggficka är nerdragen så långt det går över ryggstödets ram. Sätt därefter fast fickan med kardborrebandet på insidan (10).
• Knäpp sedan fast dragkedjan (11). Detta steg är mycket VIKTIGT!

WARNING

- Kontrollera alltid att ryggstödet är säkert i läge innan det används. Detta steg är mycket VIKTIGT!

7

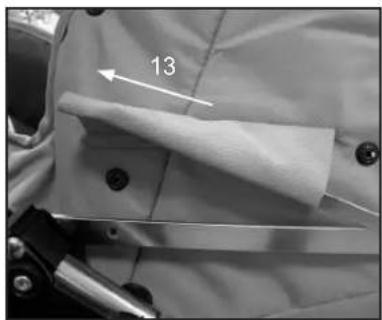

Avlägsning av hela klädseln

Steg 7 - 9 är monterade från fabrik och behöver endast göras om hela klädseln ska avlägsnas från vagnen. Vid påklädning gör steg 7 - 9 i omvänd ordning.

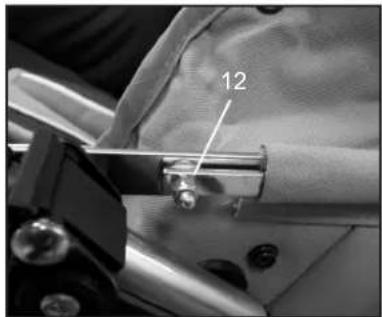

• Skruva ut muttern (12).

8

- Tryck fast de bägge tygarmstöden (14) över sittdelens båda sidor. Två tryckknappar på var sida.

10

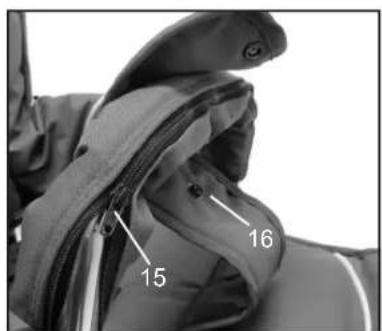

Montera frambågsskyddet

• Trä frambågsskyddet (15) över frambågen och stäng blixtlåset.
• Tryck fast grenbandet (16) runt frambågen.

Montering av vagnen

11

Montera suffletten

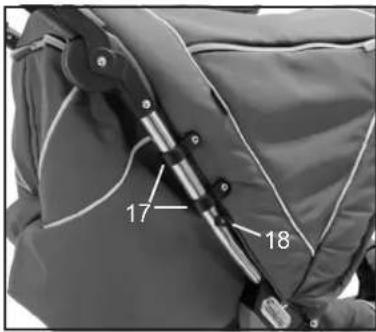

- Kläm fast sufflettklämmorna (17) ovanför plaststoppet (18) på styret.

12

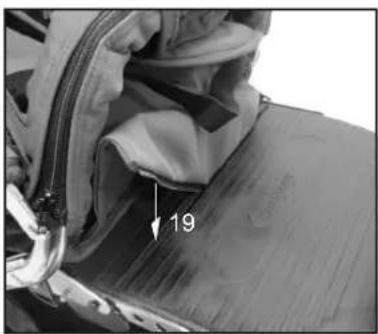

Montera tyget på fotbrädan

- Stoppa ner tygläppen med dragkedjan genom springan i fotbrädan (19)

13

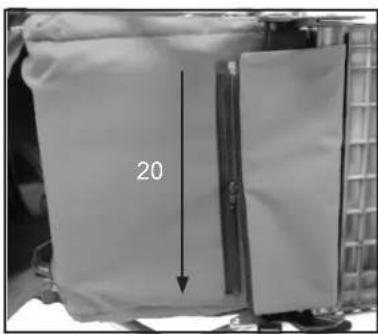

• Fäst dragkedjan (20) under sitsen.

14

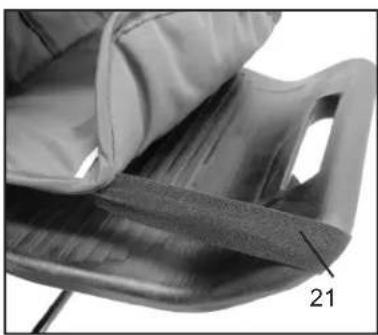

• Fäst resorbandet (21) runt fotbrädan.

15

Montering av stänkskärm (Gäller ej Scooter S)

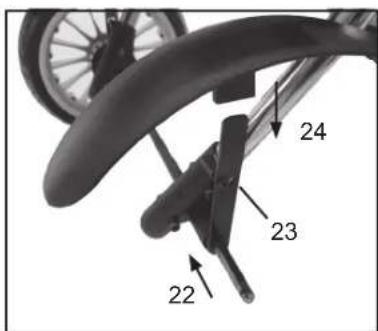

• Trä på stänkskärmshållarna på hjulaxlen med avvikningen ut från vagnen (22).
• Skruva fast skruven (23)
• och tryck fast stänkskärmen (24) .

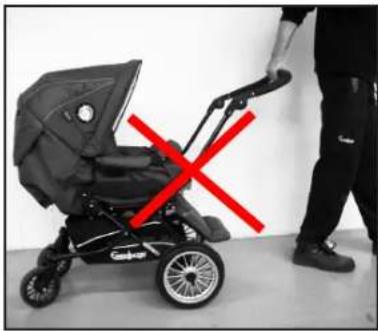

Hur du använder vagnen

WARNING

1

• Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.
• Låt aldrig något barn finnas i vagnen då den fälls upp/ned.

Fälla ihop vagnen

- Börja med att fälla ryggstödet fram mot frambågen.

VIKTIGT

Fäll aldrig vagnen innan ryggstödet är helt fällt mot frambågen.

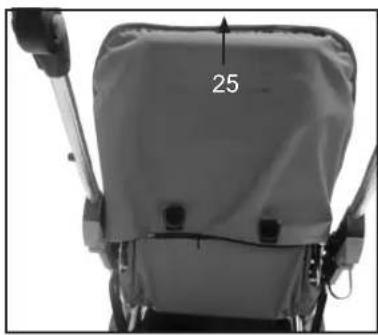

Justera ryggstödet

• Ryggen kan justeras i tre lägen.
- Justera ryggstödet genom att ta tag i nackröret (25) och lyft upp. Fäll/res ryggstödet till önskat läge.

2

Fälla ihop vagnen (fortsättning)

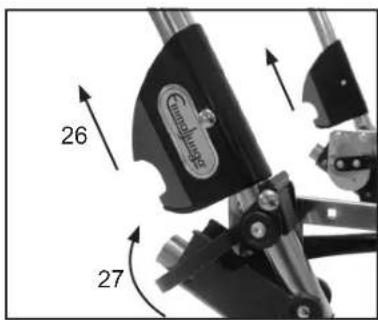

• Dra båda chassilåsen uppåt (26).
- Lyft säkerhetsbygeln (27) på höger sida och fäll styret framåt.

- För att göra vagnen mer kompakt tag av hjulen genom att trycka in navkapselens frigöringsknapp och sedan dra av hjulen.

VIKTIGT

- Torka av smuts från axlarna innan du sätter på hjulen igen.

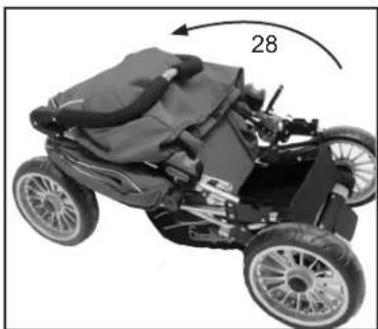

• Fäll ner styret (28)

3

Hur du justerar höjden på styret

• Justera höjden på styret genom att samtidigt trycka in de grå knapparna på insidan av styret (29).
• Håll knapparna intryckta och ställ därefter styret i önskat läge (30)

5

Manual Scooter 2.0 / Scooter S v. 1.6

Justera fotbräda

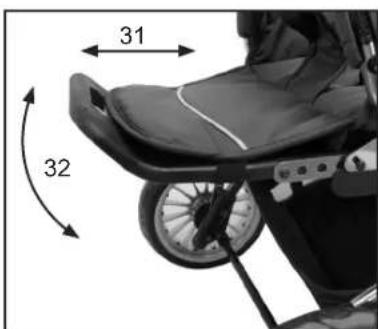

• Fotbräda kan ställas in i två lägen. Nerfällt läge: Dra fotstödet ut från vagnen (31), och släpp ner. Uppfällt läge: Dra upp fotstödet (32), tryck in mot vagnen och släpp ner.

WARNING

• Stå eller klättra ej på forbrädan! Fotbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskada. Max belastning 3 kg.
• Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Hur du använder vagnen

6

7

8

9

10

10

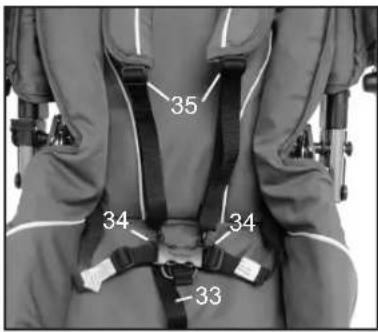

Justera 5-punktsselen

• Placera grenbandet (33) mellan barnets ben och upp mot midjan. Trä in midjebanden (34) i sellåset tills de "klickar" på plats. Kontrollera att midjebanden är fastspända.
• Justera alla banden med hjälp av glidspännet (35).
• Du lossar axel- och midjebanden genom att trycka på knapparna (34) mitt på selens lås.

WARNING

- Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla spännen är isatta.

TILLBEHÖR

- Om du vill kunna justera höjden av ditt 5-punkts bälte, så rekommenderar vi vår Minimizer sittdyna eller åkpåse (tillbehör). Dessa har bältesöppningar i olika höjder.

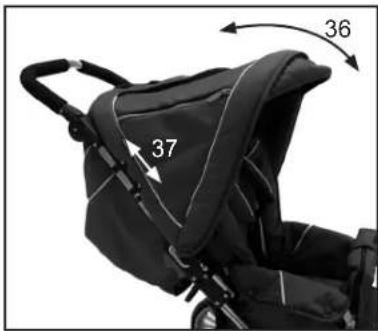

Justera suffletten

- Justera suffletten genom att varsamt dra framkanten framåt/bakåt (36) till önskat läge. Justera suffletten i höjdled (37) genom att föra den försiktigt upp och ner längs styret. Kontrollera dock att sufflettklämmorna hela tiden befinner sig ovanför plaststoppet - se bild 11.

VIKTIGT

• Lyft aldrig vagnen genom att hålla i suffletten.
• Placera inga föremål ovanpå suffletten.

Framhjulen kan låsas fast eller rotera i 360 grader (Endast Scooter S)

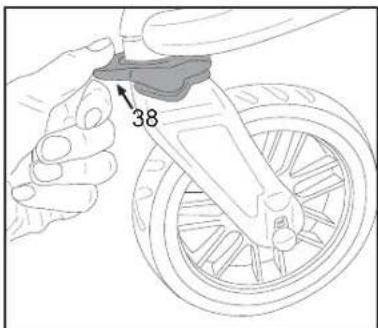

• Hjulen låses genom att trycka ner plastringen (38) då hjulen befinner sig i "rakt fram läge".
• Hjulen kan rotera fritt i 360 grader genom att föra upp låsringen.

Justering av spårriktning

Vagnen är inställd från fabrik att gå rakt fram obelastad.

Efter en viss tid kan vagnen vilja "dra" till höger eller vänster beroende på belastning.

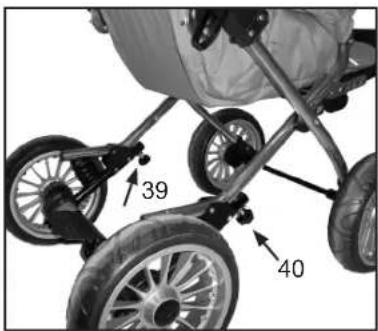

- Justering av spårriktning görs av justerrattarna (39) och (40) på undersidan av vagnen

Har vagnen en tendens att "dra" åt höger i färdriktningen gör enligt följande på vagnens högra sida (40).

- Lossa vingmuttern (41), spänn sedan justerratten (42), spänn vingmuttern igen. Prova vagnen för att se om den går rakt. Drar den fortfaran-de åt höger upprepa proceduren.

Skulle vagnen dra åt vänster efter justering kan man göra på 2 sätt.

1. Fortfarande på höger sida (40) fast tvärtom som ovanstände justering. Det vill säga man lossar vingmuttern (41) och istället för att spänna justerratten (42) lossar man den genom att skruva i motsatt riktning av pilen.
2. Spänn sedan vingmuttern igen.
3. Upprepa proceduren på vagnens vänstra sida (39) med att lossa ving-muttern (41) och spänna justerratten (42).
4. Spänn sedan vingmuttern igen.

VIKTIGT!

Vingmuttrarna ska alltid spännas efter justering av justerratten.

Använd regnskydd

• Regnskyddet monteras genom att du drar regnskyddet med den lilla öppningsfickan över styret. Dra sedan regnskyddet över suffletten och sittdelen. Stäng öppningen vid styret med kardborrebandet. Observera att regnskyddet är öppet vid sufflettöppningen.
• Använd det regnskydd som medföljer vagnen.
• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.
• Låt regnskyddet torka ordentligt innan det läggs tilllbaks i påsen.

Hur du använder vagnen

11

- Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är låsta. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

Skötsel och underhåll

Allmänna skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.
• Använd alltid regnskydd vid snöfall eller regn.
• Förvara aldrig vagnen på kalla eller fuktiga platser.
• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.
• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.
• Var alltid aktsam, särskilt vid transport och förvaring. Chassits yta är ömtåligt.

Regelbunden översyn

• Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. När vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp. Skulle ytliga rostangrepp uppstå, vilket är möjligt, bör du för att undvika rost ta bort dem med kromputsmedel.
• Smörj axlar var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj med petrole-umbaserat fett eller motorolja.

Kontrollera regelbundet att:

• alla chassilås fungerar korrekt.
• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.
• inga plastdetaljer är skadade.
• alla hjullager är i god kondition.
• alla kardborreband sitter ordentligt fast.
• att elastiska band inte förlorat sin elasticitet.
• säkerhetsbygeln är intakt och kan röra sig fritt.
  • bromsen fungerar.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.
• Produkten du valt följer de nya garantibestämmelser som gäller från den 1 juli 2002 (SFS 2002:587). Du har rätt att kräva denna information när du köper din barnvagn hos din barnvagnsbutik.

WARNING

- Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

• I parkeringsbromsen finns rörliga delar som behöver regelbundet underhåll för att fungera korrekt.
• För korrekt funktion se till att parkeringsbromsen alltid är välsmord. Avlägsna omedelbart sand, snö, is eller smuts från rörliga delar på parkeringsbromsen.
• Använd ett silikon- eller oljebaserat smörjmedel och smörj bromspedalen, hjulaxlar och bromspinnarna på båda sidor av vagnen minst en gång i månaden. Smörj även låsen på hjulen under samma regelbundna intervall.
• Om du använder din Emmaljunga vagn på exempelvis stränder eller andra smutsiga och våta förhållanden behöver bromsen extra underhåll. Utför ovan nämnda underhåll vid behov.

Skötsel och underhåll

Tvättråd

- Sufflett:

Lyft av och fäll upp suffletten. Skölj av suffletten med ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka suffletten i utfällt läge.

- Klädsel och 5-punktssele:

Lyft av klädseln från chassit. Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka klädseln. Torka av 5-punktselens nylonband och plastdetaljer med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

- Frambåge och frambågsskydd:

Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt av frambågsskyddets utsida. Hantera insidan (non-wovenmaterial) varsamt. Dropptorka.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret (65 % bomull och 35 % polyester) används medelvarmt strykjärn (110°C).
• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdelens undersida och ryggstödsfickan.
• Du kan impregnera klädseln på nytt efter tvätten (med t. ex. Scotchgard™). Gör alltid detta innan du monterar vagnen på nytt.

WARNING

- Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

WARNING

- Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual. Kontrollera att sittdelen och fotstödet är i korrekt läge innan du åter monterar vagnen och använder den på nytt.

Emmaljunga

Service dokumentation

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn.

Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgärdat samt en notering med datum att servicen är utförd.

Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav.

Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Chassinummer

Leverans kontroll

0

Datum, stämpel, kundens namn, underskrift;

6 mån kontroll

6

Datum, stämpel, kundens namn, underskrift;

12 mân kontroll

12

Datum, stämpel, kundens namn, underskrift;

24 mån kontroll

24

Datum, stämpel, kundens namn, underskrift;

36 mån kontroll

36

Datum, stämpel, kundens namn, underskrift;

Emmaljunga

Leveranskontroll

1. Kontroll av rätt levererat antal.

□ 1 st. hopfällt chassi med varukorg
□ 1 st. sittdelsklädsel inkl 5-punktssele
□ 1 st. sufflett
□ 1 st. frambågsskydd
□ 1 set axelvaddar för sele
□ 4 st. hjul (2 st. Scooter S)
□ 2 st. stänkskärmar (Ej Scooter S)
□ 2 st. stänkskärmhållare (Ej Scooter S)
□ 2 st. stänkskärmskruvar (Ej Scooter S)
□ 1 st. instruktionsmanual

□ Kontrollera chassilåsens funktion på båda sidor.
□ Kontrollera säkerhetshakens / säkerhetsknapparnas funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknapparna aktiveras och förhindrar hopfällning.
□ Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.
□ Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.
□ Kontrollera att ryggen på sittdelen går att justera och låser i sina tre lägen.
□ Kontrollera att fotbrädan på sittdelen går att justera och läser i sina två lägen.

3. Hjul och broms.

□ Fetta in axeltapparna.
□ Sätt på hjulen och kontrollera att hjullåsen läser.
□ Kontrollera att parkeringsbromsen läser båda bakhjulen.

4. Okulär översyn.

□ Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.
□ Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/stängda.
□ Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Emmaljunga

Servicekontroll

Basservice

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera att ryggen går att justera och läser i sina tre lägen.

Kontrollera att fotbrädan går att justera och läser i sina två lägen.

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen läser båda bakhjulen.

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Indholdsfortegnelse

Afsnit

Kassens indhold 16

Emmaljungas originaltilbehør 16

- Stellåsen skal klikke i läst position.

Kontroller at bremsen låser på begge baghjul.

ADVARSEL Sett alltid på bremsen när du parkerer den.

ADVARSEL Sett alltid på bremsen när den parkeres.

Bremse vognen/ta av bremsen

Alla rättigheter förbehålles

Med reservation för ändringar

Emmaljunga Barnvagnsfabrik AB

Emmaljunga 2056, 280 22 Vittsjö

SVERIGE

Brugsanvisning for Scooter 2.0 / Scooter S

© 2011 Emmaljunga Barnvagnsfabrik AB

Emmaljunga 2056, 280 22 Vittsjö

SVERIGE

Instruction manual for Scooter 2.0 / Scooter S

© 2011 Emmaljunga Barnvagnsfabrik AB

All rights reserved

Emmaljunga Barnvagnsfabrik AB

Emmaljunga 2056, SE-280 22 Vittsjö

SWEDEN

Emmaljunga 2056, SE-280 22 Vittsjö

SCHWEDEN
