Tuotetyyppi	Rattaat
Merkki	Emmaljunga
Malli	Scooter S
Ikäsuositus	6 kuukaudesta 3 vuoteen
Lapsen enimmäispaino	15 kg
Turvallisuusstandardi	EN 1888:2003 + A1/A2/A3:2005
Istuimen soveltuvuus	Lapsille, jotka istuvat itsenäisesti
Valjaiden tyyppi	5-pisteturvavaljaat
Jarrujärjestelmä	Hammasjarru, jalalla käytettävä
Pyörien kokoonpano	4 pyörää; etupyörät kääntyvät tai kiinteät (Scooter S)
Kahvan korkeus	Säädettävä
Selkänojan asennot	3 asentoa
Jalkatuen asennot	2 asentoa
Katoksen säädettävyys	Säädettävä etu-taakse ja korkeus
Sadesuoja	Sisältyy
Ostosalustan enimmäiskuorma	5 kg
Jalkatuen enimmäiskuorma	3 kg
Katoksen taskun enimmäiskuorma	250 g
Lisävarusteen enimmäispaino (Toddler Roller)	20 kg
Hoito-ohjeet	Pese kangas käsin haaleassa vedessä; anna valua kuivaksi; voitele akselit 3 kuukauden välein
Varaosat	Käytä vain alkuperäisiä Emmaljunga-osia
Ei sovellu	Juoksemiseen, luisteluun, käytettäväksi auton istuimena
Alkuperämaa	Ruotsi (merkin pääkonttori)

Usein kysytyt kysymykset - Scooter S Emmaljunga

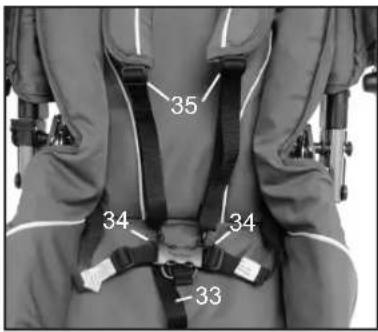

Kuinka säädän 5-pisteturvavaljaat?

Aseta haaravanne lapsen jalkojen väliin ja ylös vyötärölle. Aseta vyötärövyö valjaiden lukkoon, kunnes se napsahtaa. Säädä kaikki hihnat soljen avulla. Vapauta painamalla valjaiden lukon painikkeita. Käytä aina valjaita, kun lapsi istuu.

Kuinka taitan rattaat?

Laske ensin selkänoja eteenpäin etutankoa kohti. Vedä molempia runkolukkoja ylöspäin. Nosta oikeanpuoleinen turvasalpa ja työnnä kahvaa eteenpäin. Tehdäksesi kompaktimmaksi, irrota pyörät painamalla pyörännavan vapautuspainiketta ja vetämällä pyörä irti.

Kuinka kiinnitän pyörät?

Poista muovisuojat akseleilta. Paina navan suojuksen vapautuspainiketta, työnnä pyörä akselille niin pitkälle kuin se menee. Vapauta painike ja vedä pyörää itseäsi kohti, kunnes kuulet napsahduksen. Varmista, että sitä ei voi vetää irti. Toista kaikille neljälle pyörälle.

Kuinka puhdistan kankaan?

Irrota kangas rungosta. Pese käsin haaleassa vedessä miedolla nestemäisellä saippualla. Huuhtele huolellisesti ja anna valua kuivaksi. 5-pisteen nailonvaljaat ja muoviosat pyyhi puhtaaksi vain kostealla liinalla. Älä pese koneessa.

Kuinka säädän jarrun?

Jarruttaaksesi paina jarrukahvaa alas. Varmista, että tapit liikkuvat eteen ja taakse molemmilla puolilla lukittuen pyörien hammastuksiin. Vapauta nostamalla jarrukahvaa ylös. Käytä aina jarrua seistessä tai nostaessa lasta sisään/ulos.

Mikä on lapsen enimmäispaino?

Lapsen enimmäispaino on 15 kg. Istuinosa sopii 6 kuukaudesta siihen asti, kun lapsi istuu itsenäisesti, enintään 3 vuotta. Käytettäessä Toddler Roller -lisävarustetta, sen lapsen enimmäispaino on 20 kg.

Voinko käyttää rattaita vastasyntyneelle?

Ei. Istuinosa ei sovellu alle 6 kuukauden ikäisille lapsille. Älä käytä istuinosaa ennen kuin lapsi istuu itsenäisesti. Vastasyntyneille tarvitset vaunukopan (ei sisälly tähän malliin).

Kuinka säädän jalkatukea?

Jalkatuessa on kaksi asentoa. Laskeaksesi vedä sitä ulospäin ja pudota se alas. Nostaaksesi vedä sitä ylös, paina sitä kohti runkoa ja vapauta. Älä seiso tai kiipeä jalkatuella; se tukee vain yhden lapsen jalkoja.

Kuinka korjaan rattaat, jos ne vetävät toiselle puolelle?

Jos rattaat vetävät oikealle, löysää oikean säätönupin siipimutteria, kiristä säätönuppia ja kiristä sitten siipimutteri uudelleen. Jos vetäminen oikealle jatkuu, toista. Jos vetäminen on vasemmalle, löysää oikealla puolella siipimutteria ja löysää säätönuppia. Vasemmalla puolella löysää siipimutteria ja kiristä säätönuppia. Kiristä aina siipimutterit säädön jälkeen.

Kuinka huollan jarrua?

Puhdista ja voitele jarrujärjestelmä säännöllisesti. Poista hiekka, lumi, jää ja lika liikkuvista osista. Käytä silikoni- tai öljypohjaista voiteluainetta jarrupolkimeen, pyörän akseliin ja jarrupinneihin vähintään kerran kuukaudessa. Voitele myös pyörän vapautusmekanismi. Varmista, että seisontajarru lukitsee molemmat takapyörät.

KÄYTTÖOHJE Scooter S Emmaljunga

Instruktionsmanual • Brugsanvisning • Bruksanvisning • Instruction manual • Gebrauchsanweisung • Seuraavien tuotteiden käyttöohjeet:

Scooter 2.0 / Scooter S

SE

VIKTIG INFORMATION - LÄS DESSA INSTRUKTIONER NOGGRANNT FÖRE ANVÄNDNING OCH SPARA DE FÖR FRAM-TIDA BRUK. DITT BARNS SÄKERHET KAN PÅVERKAS OM DU INTE FÖLJER DESSA INSTRUKTIONER.

Denna produkt motsvarar standard DIN-EN 1888:2003 + A1/A2/A3:2005.

Tämä tuote vastaa DIN-EN 1888:2003 + A1/A2/A3:2005 standardin vaatimuksia

Tämä tuote on tarkoitettu yhden (1) lapsen kuljetukseen. Ratas on tarkoitettu käytettäväksi vastasyntyneestä aina

3 vuoden ikään asti. Lapsen enimmäispaino 15 kg.

VARO ITUS! Ratasosaa ei ole tarkoitettu käytettäväksi lapselle alle 6 kk.

Käytä ratasistuinta vasta kun lapsi osaa istua tukevasti.

VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa.

HUOMAA! Käy tarkistamassa käyttöohjeen viimeisin päivitys Emmaljungan kotisivuilta osoitteesta www.emmaljunga.com

Pakkauksen sisältö....72

Emmaljunga original tarvikkeet.... 72

Tärkeitä tietoja turvallisuudesta 73-75

Istuinosan kokoaminen 76-78

Rattaan käyttö 79-81

Hoito ja kunnossapito 81-82

Huoltojen dokumentointi....83

Luovutustarkastus....84

Huoltokaavake....85

Pakkauksen sisältö

1 kpl Kokoontaitettava runko tavarakorilla
1 kpl Istuinkangas 5-pistevaljailla
1 kpl Kuomu
1 kpl Turvakaaren pehmuste
1 kpl Sarja valjaiden olkapehmusteita
4 kpl Vaunun pyöriä 2 kpl Vaunun pyöriä Scooter S)
2 kpl Lokasuoja (Ei Scooter S)
2 kpl Lokasuojankannake (Ei Scooter S)
2 kpl Lokasuojan ruuvi (Ei Scooter S)
1 kpl Käyttöohje

Emmaljunga original tarvikkeet

Käytä vain Emmaljungan alkuperäisiä tarvikkeita taataksesi parhaan mahdollisen turvallisuuden ja mukavuuden. Tietoja tarvikkeista, ja mitkä niistä sopivat hankkimiisi vaunuihin, saat esitteestämme ja valtuutetuilta jälleenmyyjiltämme.

Tärkeää tietoa turvallisuudesta

Lue kaikki VAROITUKSET ja TÄRKEÄT TIEDOT ennen kuin käytät vaunuja ensimmäistä kertaa.

Säilytä käyttöohjeet myöhempää käyttöä varten.

TÄRKEÄÄ! Säilytä käyttöohjeet myöhempää käyttöä varten.

VAROITUS Älä koskaan jätä lasta ilman valvontaa.

VAROITUS Tarkista aina ennen käyttöä, että kaikki vaunun lukot ovat kunnolla lukitut.

VAROITUS Tarkista aina, että lapset ovat turvallisen matkan etäisyydellä, ennen kuin taitat rungon kasaan tai kokoat sen.

VARÕITUS Älä anna lasten leikkiä vaunuilla.

VAROITUS Käytä lapsella turvavaljaita heti, kun hän oppii istumaan.

VÄROITUS Ratasosaa ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä.

VAROITUS Kiinnitä lapsi aina turvavaljailla.

VAROITUS Tarkista aina ennen käyttöä, että turvaistuimen adapteri, ratas- tai koppaosa on kunnolla kiinnittynyt.

VAROITUS Tätä tuofetta ei ole valmistettu käytettäväkşi hölkkä- tai juoksurattaana.

VAROITUS Alä koskaan käytä tuotetta jos jokin sen osa on vahingoittunut.

Standardin EN 1888:2010 mukainen varoitustexti

VAROITUS Lapsen jättäminen ilman aikuisen valvontaa saattaa olla vaarallista.

VAROITUS Älä ripusta mitään työntöaisaan, koska se voi heikentää vaunujen vakautta.

VAROITUS Käytä aina valjaiden haararemmiä yhdistääksesi lantiovyöt.

Standardin EN1888:2003+A1:2005+A2:2005+A3:2005 mukainen varoitustexti

VAROITUS Lapsen turvallisuus on sinun vastuullasi.

Käytä lapsella aina turvavaljaita, äläkä koskaan jätä lapsia ilman valvontaa. Lapset tulle pitää turvallisella etäisyydellä kun vaunun toimintoja säädetään. Vaunu vaati säännöllistä huoltoa. Ylikuorma, väärinkäyttö ja muiden kuin valmistajan hyväksymien varaosien ja tarvikkeiden käyttö voi vahingoittaa vaunua. Lue käyttöohje.

Standardin BS7409:1996 mukainen varoitustexti

VAROITUS Noudata valmistajan ohjeita.

VAROITUS Alä koskaan poistu vaunujen luota, jos

Tärkeää tietoa turvallisuudesta jarru ei ole.päällä.

VAROITUS Älä koskaan jätä lasta ilman valvontaa.

VAROITUS Noudata valmistajan ohjeita.

VAROITUS Älä koskaan poistu vauňujen luota, jos jarru ei ole päällä.

VAROITUS Älä koskaan jätä lasta ilman valvontaa.

VAROITUS Älä kuljeta väunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu.

VAROITUS Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

VAROITUS Tuotetta ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä.

Austraalian lainsäädännön mukainen varoitus

Välttyäksesi vakavilta loukkaantumisilta tai kuolemantapauksilta:

VAROITUS Kytke aina vaunun jarru päälle, kun pysäköit vaunun.

VAROITUS Älä koskaan jätä lapsia ilman aikuisen valvontaa.

VAROITUS Kiinnitä lapsi aina turvavaljailla.

VAROITUS Älä kuljeta vaunuissa muitä ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu.

VAROITUS Tarkista aina enne kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

VAROÏTUS Irrota turvavaljaiden olkahihnat ja lantiovyö toisistaan kun vaunua ei käytetä.

VAROITUS Älä koskaan pysäköi vaunua kuumien lämpölähteiden tai avotulen läheisyyteen.

VARÕITUS Vältä portaita, porraskäytäviä ja rullaportaita, koska ne voivat olla vaaraksi lapsille.

Standardin AS/NZS 2088:2009 mukainen varoitus

VAROITUS Älä koskaan vedä perässäsi vaunua, jonka on kääntyvät etupyörät eivät ole lukittuna.

Kääntyvät etupyörät saattavat vedettäessä kääntää vaunua odottamattomasti aiheuttaen mahdollisia vaaratilanteita.

Tärkeää tietoa turvallisuudesta

• Lapsen turvallisuus on sinun vastuullasi.
• Tämä vaunu on tarkoitettu käytettäväksi yhdelle (1) lapselle. Älä koskaan käytä vaunua useammalle lapselle kuin mille se on suunniteltu.
• Ratasosa on tarkoitettu yhden lapsen kuljettamiseen ikäryhmässä 6kk - 15 kg.
• Noudata hoito- ja kunnossapito ohjeita
• Tässä käyttöohjeessa olevat turvatoimenpiteet ja ohjeet eivät voi kattaa kaikkia tapauksia ja ennalta arvaamattomia tilanteita, joita voi tulla eteen. Käyttöohjeiden lukijan pitää ymmärtää, että lastenvaunujen käyttö edellyttää tervettä järkeä, yleistä varovaisuutta ja huolellisuutta.
• On TÄRKEÄÄ, että kaikki vaunuja ja tarvikkeita käyttävät ymmärtävät ohjeet. Kerro ja näytä aina jokaiselle vaunujen ja tarvikkeiden käyttäjälle miten vaunuja pitää käsitellä, vaikka kyseinen henkilö käyttäisi vaunuja vain hetken aikaa.
• Mahdollisen seisomatelineen päällä seisovan lapsen enimmäispaino on 20kg
• Käytä ainoastaan yhtä (1) vaunun lisätarviketta kerrallaan. Esim. seisomateline, siskonistu in tai turvaistuimen adapteri.
• Älä koskaan aseta kuomun päälle mitään esineitä. Älä ko skaan käytä vaunua ilman kuomua. Kuomun taskut on tarkoitettu ainoastaan erittäin kevyille tavaroille ja saadaan kuormittaa korkeintaan 250 g painolla.
• Jos jotakin jää epäselväksi, ja tarvitaan lisäneuvoja, Emmaljungan valtuutetut jälleenmyyjät auttavat mielellään.
• Vaunut on tarkoitettu vain lapsen kuljettamista varten. Älä koskaan käytä lastenvaunuja lapsesi sänkynä.
• Älä koskaan poistu vaunujen luota, jos jarru ei ole päällä.
• Vaunujen jarrun pitää aina olla päällä, kun nostat lasta vaunuihin tai pois vaunuista.
• Älä koskaan pysäköi vaunuja mäkeen.
• Älä koskaan seiso tai istu rattaan jalkatuen päällä. Jalkatukea saadaan käyttää tukena yhden (1) lapsen jaloille. Jalkatuelle asetettava enimmäispaino on 3 kg. Kaikkinainen muu rasitus saattaa johtaa vakaviin henkilövahinkoihin.
• Älä koskaan käytä tuotetta, jos jokin sen osista rikki tai vaurioitunut.
• Tarkista aina ennen käyttöä, että kaikki vetoketjut ja nepparit ovat suljetut.
• Nosta lapsi aina pois vaunuista ennen kuin vaunut kasataan tai kootaan.
• Ylikuorma, väärin kokoon taitettu runko tai muiden kuin hyväksyttyjen tarvikkeiden käyttö voi vahingoittaa lasta/lapsia tai vaunuja.
• Kaikki tuotteet, jotka asetetaan roikkumaan esim. vaunun kylkeen, työntöaisaan tai selkänojaan vaikuttavat tuotteen vakauteen. Käytä ainoastaan valmistajan hyväksymiä lisävarusteita.
• Tavarakoria ei saa kuormittaa yli 5 kg painavilla tavaroilla. Sijoita painavimmat esineet aina keskelle koria, muuten vaunuista voi tulla epävakaat.
• Käytä ainoastaan valmistajan hyväksymiä varaosia.

Rattaan kokoaminen

VAROITUS

1

- Varmista, että lapset ovat liikkuvien osien ulottumattomissa kun säädät vaunun eri osia

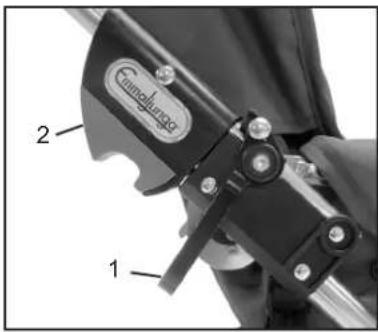

Rungon kasaaminen

- Paina rattaiden jarru päälle. Avaa runko nostamalla työntöaisasta ja samalla painamalla runkoa alaspäin. Turvalukko (1) on toissijainen lukitsin, joka pitää rungon auki siinä tapauksessa, että päälukko (2) ei ole kunnolla lukittuna.

VAROITUS

- Päälukkojen on lukituttava kiinni.

- Tarkista joka kerta ennen rattaiden käyttöönottoa, että päälukko (2) on varmasti lukittunut. On vaarallista käyttää rattaita, jos lukitukset eivät ole kohdallaan.

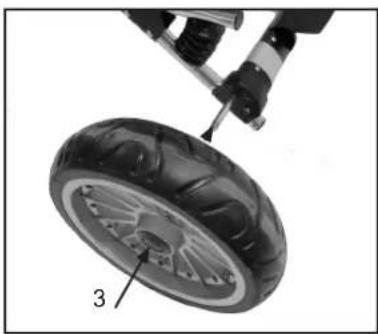

Renkaiden asennus

2

- Poista muovisuojat akseleista. säilytä ne myöhempää käyttöä varten.

- Paina pölykapselin vapautuspainiketta (3), työnnä pyörä niin pitkälle akseliin kuin se menee. Päästä painike ja vedä pyörää itseäsi kohti, kunnes se napsahtaa paikalleen Tarkista, että kaikki pyörät ovat lukittuneet kunnolla.

TÄRKEÄÄ

- Pyörät ovat rasvatut ja saattavat tahrata. Muista käyttää pyörän-suojia sisätiloissa suojataksesi lattioita.

- Tukehtumisvaara. Älä anna lapsesi leikkiä, tai muutoinkaan käsitellä muovisuojia tai pusseja joissa pyörät toimitetaan.

3

Laita jarru päälle/päästä jarru

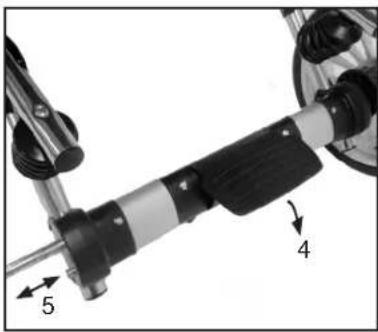

- Laita jarru päälle painamalla jarrupoljin (4) alas. Tarkista, että jarrutangot (5) liukuvat renkaiden hahloihin kummallakin puolella.

• Vapauta jarru nostamalla jarrupoljin ylös.

VAROITUS

- Älä koskaan jätä lasta vaunuihin laittamatta jarrua päälle.

- Laita aina jarru päälle kun laitat lasta rattaisiin tai nostat lasta rattaista.

- Älä koskaan jätä vaunua mäkeen.

- Tarkista, että vaunun jokaisessa renkaassa on jarruholkki. Älä laita jarrua päälle vauhdissa.

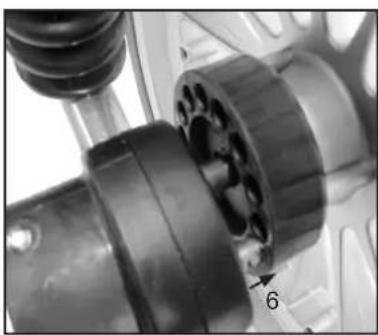

- Tarkista, että jarrutanko lukittuu pyörän jarruholkkeihin (6).

4

- Kiinnitä tavarakori rungon D-lenkkeihin (7).

- Pujota putken päissä olevat silmukat jousien (8) taakse ja kiinnitä tavarakori jarruakselin ympäri (9).

Rattaan kokoaminen

6

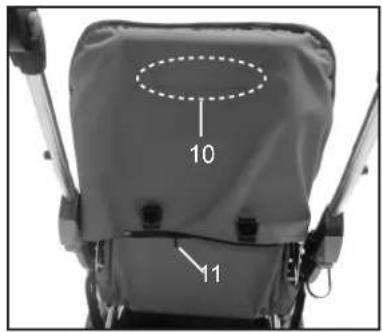

• Tarkista, että kankaan takaosa on vedetty niin alas kuin se menee putkikehikkoon. Kiinnitä tasku tämän jälkeen sisäpuolelta tarranau-halla (10).
• Sulje tämän jälkeen vetoketju (11). Tämä vaihe on erittäin TÄRKEÄ.

VAROITUS

- Tarkista aina ennen käyttöä, että selkänoja on lukittunut. Tämä vaihe on hyvin TÄRKEÄ.

7

Vaiheet 7 - 9 on tehty valmiiksi tehtaalta ja tarvitsee tehdä ainoastaan mikäli kangas irrotetaan kokonaan rungolta. Kun puet kankaan uudestaan rungolle, tee vaiheet 7 - 9 käänteisessä järjestyksessä.

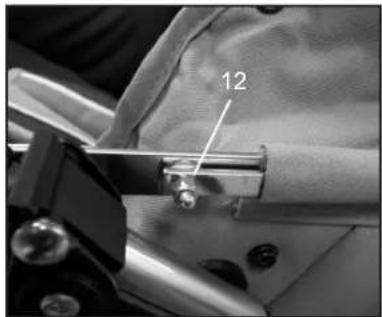

- Avaa mutteri (12).

8

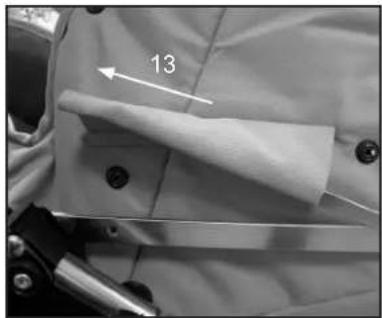

- Pujota Metallinen tanko ulos kankaan taskusta (13).

9

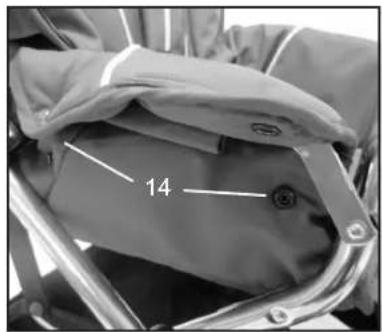

- Kiinnitä käsinojien (14) nepparit käsinojien yli kummallakin puolella. Kaksi neppari kummallakin puolella.

10

Turvakaaren pehmusteen kiinnittäminen

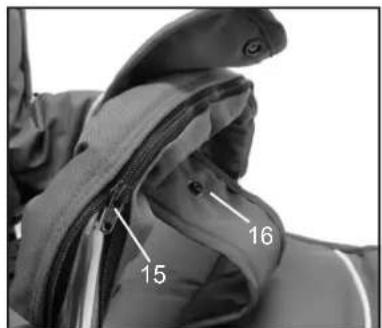

• Pujota pehmusteet (15) turvakaaren päälle ja sulje vetoketju.
• Kiinnitä haaravyö (16) turvakaaren ympärille.

Rattaan kokoaminen

11

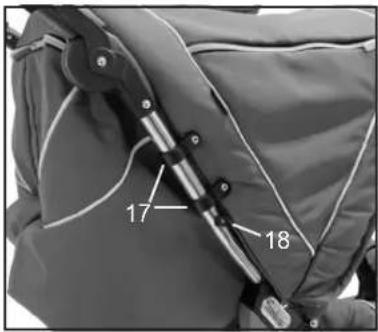

Kuomun asentaminen

- Kiinnitä kuomun kiinnikkeet (17) työntöaisan muovistopparin (18) yläpuolelle.

12

Jalkatuen kankaan asennus

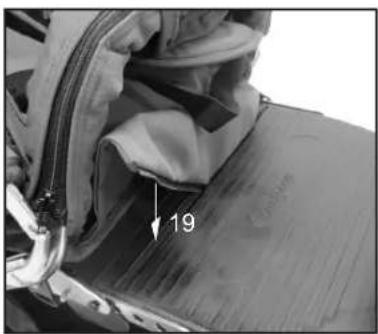

- Pujota vetoketjulla varustettu kankaanosa jalkatuessa olevan raon (19) läpi.

13

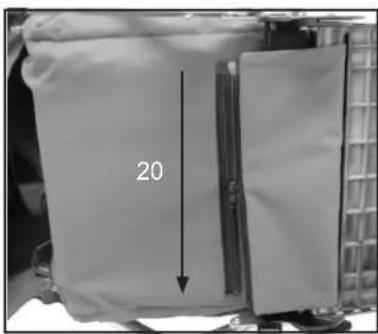

- Kiinnitä istuinosan alla oleva vetoketju (20).

14

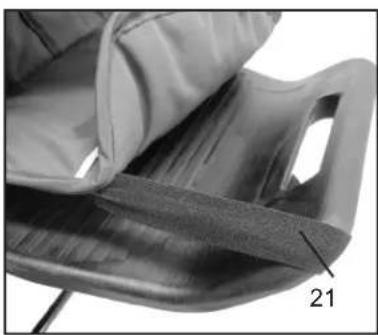

- Kiinnitä pehmusteen resorinauha (21) jalkatuen ympärille.

15

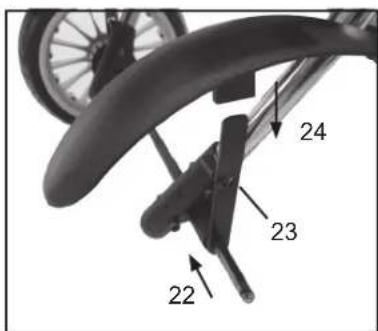

Lokasuojien asennus (Ei Scooter S)

• Pujota lokasuojien pidikkeet (22) pyörien akseleille.
• Kiinnitä ruuvi (23).
  • Paina lokasuojat (24) kiinni.

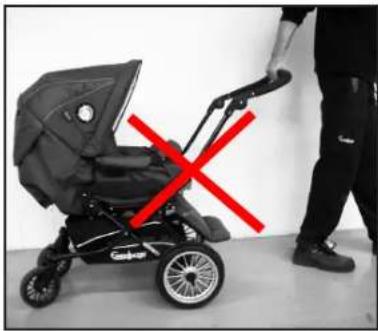

Rattaan käyttö

1

• Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.
  • Lapsi ei saa olla rattaissa kun ratas taitetaan kokoon.

Rattaan taittaminen kasaan

- Aloita taittamalla työntöaisa turvakaarta vasten.

TÄRKEÄÄ

Älä koskaan taita runkoa kasaan jos ei selkänoja ole taitettu turvaka-arta vasten.

Selkänojan säätö

• Selkänoja on asennettavissa kolmeen eri asentoon.
• Selkänoja säätyy nostamalla selkänojaa niskaputkesta ja viemällä selkänoja haluttuun asentoon.

Rattaan taittaminen kasaan (jatkoa)

• Vedä kumpikin kasauslukko ylöspäin (26).
- Nosta rungon oikealla puolella oleva turvalukko ylös ja anna työntöaisan tippua alas eteenpäin.
- Rattaat vievät vähemmän tilaa, jos myös pyörät irrotetaan

TÄRKEÄÄ

• Pyyhi pyörien akselit ennen kuin laitat pyörät takaisin paikoilleen.
  • Taita työntöaisa alas (28).

Työntöaisan korkeuden säätäminen

• Säädä työntöaisan korkeus painamalla aisan sisäpuolella olevia harmaita nappeja samanaikaisesti (29).
• Pidä nappeja alhaalla ja aseta aisa haluttuun asentoon (30).

Jalkatuen säätäminen

• Jalkatuki voidaan säätä kahteen eri asentoon.
  Ala-asento: Vedä jalkatuke ulospäin (31)ja laske jalkatuki alas.
  Ylä-asento: Nosta jalkatuki ylös (32), paina jalkatuki sisään ja päästä irti.

VAROITUS

• Älä anna lapsien seistä tai kiivetä jalkatuen päällä. Jalkatukea saadaan käyttää ainoastaan yhden lapsen jalkojen tukena. Jalkatuelle laitettavan painon enimmäismäärä on 3 kg.
• Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

Rattaan käyttö

6

7

5- pistevaljaiden säätäminen

• Laita haarahihna (33) lapsen jalkojen väliin ja ylös vyötärölle. Työnnä vyötärönauhoja (34) valjaiden lukkoon kunnes ne napsahtavat paikalleen. Varmista, että vyötärönauhat ovat kiinni.
• Säädä kaikki hihnat oikean pituisiksi muovisolkien avulla (35).
• Irrota olka- ja vyötäröhihnat painamalla valjaiden lukkojen keskellä olevia nappeja (34).

VAROITUS

- Käytä valjaita aina lapsen ollessa vaunuissa. Tarkista, että kaikki soljet ovat kiinnitettyinä.

LISÄVARUSTEET

- Jos haluat säätää kiinteiden 5-pistevaljaiden korkeutta suosittelemme Minimizer istuintyynyä tai Duopussia. Näissä tuotteissa vyönkorkeus on säädettävissä.

Kuomun säätäminen

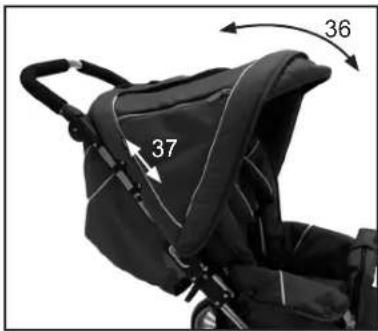

- Säädä kuomu vetämällä etureunaa (36) varovasti eteen tai taakse haluttuun asentoon. Säädä kuomua korkeussuunnassa (37) vetämällä sitä varovasti työntöaisaa pitkin. Tarkista kuitenkin, että kuomun kiinnikkeet ovat koko ajan muovistopparin yläpuolella. Katso kuvaa 11.

TÄRKEÄÄ

- Älä nosta rattaita koskaan kuomusta.

Etupyörät ovat kääntyvät (360 astetta) tai ne voidaan lukita (Scooter S)

- Pyörät lukitaan painamalla alas muovirengas kun pyörä on suunnattu suoraan eteenpäin.

- Pyörä voidaan vapauttaa kääntyväksi nostamalla muovirengas ylös.

Kulkusuunnan säätämien

Ratas on tehtaalla säädetty siten, että se tyhjän kulkee suoraan.

Tietyn ajan jälkeen saattaa ratas alkaa "vetää" johonkin suuntaan riippuen kuormituksesta.

- Kulkusuunna säätäminen tapahtuu säätömutteriden (1) ja (2) avulla.

Jos ratas työnnettäessä vetää oikelalle tee suraavat tpoimenpitee vaunu oikealla puolella:

- Avaa siipimutteri (3) ja kiristä säätömutteri (4). Tämän jälkeen kiristä siipimutteri uudestaan. Kokeile jos ratas kulkee suoraan. Tarvittaessa tee sama toimenpide uudestaan.

Jos ratas vetää vasemmalle säädön jälkeen voidaan tehdä seuraava kaksi toimenpidettä:

1. Säädä ratasta oikealta puolelta päinvastaiseti kuin yllä kuvailtu. Toisin sanoen avaa siispimutteri (3) ja sen sijaan, että kiristät säätömutteria niin löysäät sitä.
   • Kiristä siipimutteri tämän jälkeen.
2. Toista sama toimenpide kuin ensimmäisessä kohdassa vaunun vasemmalla puolella. Löysää siipimutteria (3) jä kiristä säätömutteria (4).
3. Kiristä siipimutteri

TÄRKEÄÄ!

Siipimutterit pitää kiristää kunnolla jokaisen säätökerran jälkeen. Sadesuojan käyttö

• Kuvasta näet miltä sadesuoja näyttää kun se on oikein puettu vaunun päälle
• Sadesuojan pukeminen vaunun päälle aloitetaan pujottamalla työntöaisa sadesuojan aukon läpi. Vedä sadesuoja tämän jälkeen kuomun ja istuinosan yli. Sulje sadesuojan aukko tarranauhoilla. Huomaa, että kuomun aukon kohdalla sadesuojassa on myös aukko.
• Käytä vaunun mukana tullutta sadesuojaa.
• Käytä sadesuojaa aina kun sataa tai pyryttää. Jos vaunu on ehtinyt kastua ennen kuin sadesuoja puetaan vaunun päälle niin yritä kui-vata vaunua ennen sadesuoja puetaan.
• Anna sadesuojan kuivata kunnolla ennen kuin laitat sen takaisin säilytyspussiin.

Rattaan käyttö

11

- Älä koskaan vedä perässäsi vaunua, jonka on kääntyvät etupyörät eivät ole lukittuna. Kääntyvät etupyörät saattavat vedettäessä kääntää vaunua odottamattomasti aiheuttaen mahdollisia vaaratilanteita.

Hoito ja kunnossapito

Yleisiä hoito ohjeita

• Älä koskaan altista vaunuja voimakkaalle auringonvalolle pitkäksi aikaan.
• Käytä aina sadesuojaa sateella ja lumisateella.
• Älä säilytä vaunuja kosteassa tai kylmässä paikassa.
• Kuivaa runko heti jos se on kastunut. Varmista että vaunut ovat aina kuivat kun niitä ei käytetä.
• Huuhdo ja kuivaa vaunut kunnolla ennen kuin viet ne sisälle, jos olet käyttänyt vaunuja meren läheisyydessä tai suolatuilla ajoväylillä.
• Noudata huolellisuutta kuljetuksessa ja säilytyksessä.
• Varo naarmuttamasta runkoa, etenkin kuljetuksen ja varastoinnin yhteydessä.

Säännöllinen huolto

• Puhdista runko ja vaunujen metalliosat säännöllisesti, kuivaa ne ja rasvaa kaikki nivelet. Vaunu pyörät ja laakerit tulee säännöllisesti puhdistaa lämpimällä vedellä ja kuivata. Talviaikaan tulee vaunun osat puhdistaa kerran viikossa. Puutteellinen vaunu huolto saattaa johtaa ruostumiseen.
• Rasvaa akselit ja jousitus vähintään kerran kuukaudessa. Pyyhi akselin päät rievulla ennen kuin rasvaat ne. Rasvaa petrolipohjaisella vaseliinilla.

Tarkista että:

• kaikki rungon lukot toimivat virheettömästi.
• kaikki niitit, mutterit ja ruuvit ovat kunnolla kiristetyt eivätkä ole vaurioituneet.
• muoviosat eivät ole vaurioituneita.
• kaikki pyörän laakerit ovat hyvässä kunnossa.
• kaikki tarranauhat ja nepparit ovat kunnolla kiinnitetyt.
• kaikki kuminauhat ovat kunnossa, eivätkä ole menettäneet joustavuuttaan.
• kaikki nepparit ovat kunnossa.
  • rungon turvalukko on kunnossa.
• jarru toimii.
  • rengaspaineet ovat oikeat.

HUOMAA

• Ota aina ensiksi yhteys myyjäliikkeeseen kun tarvitset varaosia tai origanl tarvikkeita Emmaljunga vaunuusi.
• Ostamasi Emmaljunga vaunu noudattaa vuonna 2002 voimaan tulleen uuden kuluttajasuojalain säädöksiä.

VAROITUS

- Renkaat saattavat reagoida erilaisten lattiamateriaalien kanssa siten että ne saattavat jättää jälkiä lattiapintaan. Käytä aina pyöränsuojia kun säilytät vaunuja aroilla lattiapinnoilla.

• Vaunun seisontajarruissa on liikkuvia osia, jotka vaativat toimiakseen säännöllistä huoltoa

•Varmistaaksesi seisontajarrujen moitteettoman toiminnan pidä jarrut hyvin rasvat-tuina. Poista heti mahdollinen hiekka lumi, jää ja lika jarrun liikkuvista osista

- Voitele vähintään kerran kuukaudessa jarrupoljin, pyörän akseli ja jarrutapit kummaltakin puolelta, joko öljy- tai silikonipohjaista voiteluainetta käyttäen.

- Mikäli käytät vaunua hiekkarannoilla tai muissa likaisilla ja märissä olosuhteissa pitää jarru huoltaa useammin. Suorita yllämainitut toimenpiteet tarvittaessa.

Hoito ja kunnossapito

Pesuohjeet

- Kuomu: Irrota kuomu ja käännä se ylösalaisin. Huuhdo kuomun sisäpuoli (vuori) haalealla vedellä. Käytä mietoa pesuliuosta. Puhdista huolellisesti. Anna kuomun kuivua avatussa asennossa.

- Istuinkangas sekä 5-pistevaljaat: Irrota kangas rataskehikosta. Käsin pese kangas haaleassa vedessä miedolla saippualiuoksella. Puhdista huolella ja riippukuivaa. Irrotettuasi kankaan voit puhdistaa valjaat. Pyyhi valjaat kostealla liinalla, ei saippuaa. Tarkista, että valjaat ovat kuivat ennen kuin laitat istuinkankaan takaisin.

- Turvakaari ja kaaren pehmuste: Irrota turvakaaren pehmuste ja pese pehmuste käsin haaleassa vedessä miedolla pesuaineliuoksella. Riippukuivaa.

- Muuta tärkeätä: Silitettäessä tullee raudan ja kankaan väliin laitaa kostea 100 % puuvilla liina. Kankaiden ulkopinnat (100 % Polysteri) ja vuorikankaat (65% puuvillaa, 35% polysteri) silitetään keskilämpimällä silitysraudalla (110°C). - Tarkista, että kankaat ovat kuivat ennen kuin puet ne pesun jälkeen takaisin. - Muista käsitellä kankaat (esim. Scotchguard™) ennen kuin laitat kankaat takaisin rattaisiin.

VAROITUS

• Vaunun täytyy kuivua 24 h käsittelyn jälkeen.

Kankaiden uudelleen asennus

VAROITUS

- Tarkista käyttöohjeesta, että asennat kankaat oikein vaunuihin pesun jälkeen. Tarkista ennen kankaiden uudelleen asentamista, että istuinosa ja selkänoja ovat oikeassa asennossa.

Emmaljunga

Hueltojen dokumentointi

Vaunut täytyy huoltaa ja tarkastaa säännöllisesti. Suosittelemme, että suoritat määrätyt huoltotoimenpiteet suositelluin huoltovälein. Tehdyt huollot takaavat tuotteen laadun, turvallisuuden ja vähentävät käytöstä johtuvaa normaalia kulutusta.

Vaunuhuollon tulee suorittaa valtuutettu Emmaljunga jälleenmyyjä. Suoritetusta huollosta annetaan aina raportti, josta selviää mitä kaikkea huollossa on tarkistettu, mitä korjauksia on tehty sekä huoltokirjaan lisätään merkintä suoritetusta huollosta.

Ennen kun vaunu toimitetaan tehtaalta, on vaunu tarkasti testattu ja tarkastettu. Tämän lisäksi on Emmaljunga jälleenmyyjä tarkistanut vaunun ennen asiakkaalle luovutusta, jotta tämä täyttää vaaditut laatu- ja turvallisuusvaatimukset.

Säännöllisten huoltovälien lisäksi on erittäin tärkeää, että huollat itse vaunuasi annettujen huolto- ja kunnossapito-ohjeiden mukaisesti. Katso tarkemmat tiedot vaunun mukana tulleesta käyttöohjeesta.

Runkonumero

Luovutustarkastus.

0

Pvm, leima, Asiakkaan nimi, allekirjoitus.

6 kk tarkastus

6

Pvm, leima, Asiakkaan nimi, allekirjoitus.

12 kk tarkastus

12

Pvm, leima, Asiakkaan nimi, allekirjoitus.

24 kk tarkastus

24

Pvm, leima, Asiakkaan nimi, allekirjoitus.

36 kk tarkastus

36

Pvm, leima, Asiakkaan nimi, allekirjoitus.

Emmaljunga

Luovutustarkastus

1. Tarkista pakkauksen sisältö.

□ 1 kpl Kokoontaitettava runko tavarakorilla
□ 1 kpl Istuinkangas 5-pistevaljailla
□ 1 kpl Kuomu
□ 1 kpl Turvakaaren pehmuste
□ 1 kpl Sarja valjaiden olkapehmusteita
□ 4 kpl Vaunun pyöriä (2 kpl Vaunun pyöriä, Scooter S)
□ 2 kpl Lokasuoja (Ei Scooter S)
□ 2 kpl Lokasuojankannake (Ei Scooter S)
□ 2 kpl Lokasuojan ruuvi (Ei Scooter S)
□ 1 kpl Käyttöohje

2. Vaunun rungon toiminnot.

Taita runko auki.

□ Tarkista kasauslukkojen toiminta kummallakin puolella runkoa.
□ Tarkista turvapainikkeiden toiminto. Tarkista niiden toiminto taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.
□ Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.
□ Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.
□ Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin kolmeen eri asentoon.
□ Tarkista, että jalkatuki lukittuu kumpaakin asentoon

3. Renkaat ja jarru.

□ Laita akseleiden päihin rasvaa.
□ Asenna renkaat paikoilleen ja tarkista, että ne lukittuvat paikoilleen
□ Tarkista, että seisontajarru toimii ja lukitsee kummatkin takarenkaat.

4. Silmämääräinen tarkastus.

□ Tarkista kaikki niitti- ja ruuviliitokset.
□ Tarkista, että kaikki istuinkankaan ja tavarakorin nepparit ja vetoketjut ovat ohjeiden mukaisesti kiinnitetyt.
□ Tarkista silmämääräisesti kaikki vaunun osat mahdollisten poikkeamien varalta.

Emmaljunga

Huoltokaavake

Perushuolto

6 kk

12 kk

24 kk

36 kk

Chassits / Sittdelens / korgens funktion

Tarkista kasauslukkojen toimivuus kummallakin puolella runkoa.

Tarkista turvapainikkeiden toiminto. Tarkista niiden toiminto taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.

Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.

Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.

Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin kolmeen eri asentoon.

Tarkista jalkatuen toimivuus säätämällä jalkatuki valittavana oleviin kahteen asentoon

Renkaat ja jarru

Tarkista, että renkaat irtoavat akselista ja lukittuvat takaisin paikoilleen.

Tarkista, että jarru lukitsee kummatkin takapyörät.

Silmämääräinen tarkistus

Tarkista, että kaikki niitti- ja ruuviliitokset ovat kunnossa.

Tarkista, että kaikki nepparit ja vetoketjut ovat kunnossa ja että ne ovat kiinnitetyt/suljetut.

Tarkista rattaan runko, kangasosat, tavarakori ja renkaat muiden mahdollisten vikojen osalta.

Rasvaus

Puhdista ja rasvaa renkaat, akselit, kasauslukot, jalkatuki ja turvalukko.

Muita huomioita (muita suoritettuja toimenpiteitä)

Emmaljunga®

Instruktionsmanual för Scooter 2.0 / Scooter S

© 2011 Emmaljunga Barnvagnsfabrik AB

Käyttöohje Scooter 2.0 / Scooter S

© 2011 Emmaljunga Barnvagnsfabrik AB

Kaikki oikeudet pidätetään

www.emmaljunga.se
