Produkttype	Eksentersliper
Merke	Cotech
Modell	JD2507T (også JD2507T-UK)
Spenning	230 V AC, 50 Hz
Effekt	430 W
Omdreininger per minutt	12 000 – 26 000
Slipeskivediameter	125 mm
Lydtrykknivå (LpA)	81 dB(A) (K=3 dB)
Lydeffektnivå (LwA)	92 dB(A) (K=3 dB)
Vibrasjonsnivå	10,8 m/s² (K=1,5 m/s²)
Slipeskivefeste	Borrelås (Velcro)
Støvoppsamling	Medfølgende støvpose med koblingshylse
Hastighetsinnstilling	Skive på toppen (trinnløs variabel)
Håndtaksjustering	Vinklet håndtak med låseknot (verktøyfri)
Strømbryter	Avtrekker med låseknapp for kontinuerlig drift
Motorkjøling	Ventiler på toppen; reduser trykk ved lave hastigheter for å unngå overoppheting
Sikkerhetsfunksjoner	Dobbelt isolasjon (krever ikke jording); sikkerhetsinstruksjoner i manual
Vedlikehold	Hold ventilasjonsåpninger rene; tørk av med fuktig klut; ingen slipende rengjøringsmidler
Reservedeler / Service	Kontakt kundeservice (adresse i manual); bruk kun originale reservedeler
Avfallshåndtering	Følg lokale forskrifter for elektrisk avfall
Medfølgende tilbehør	Støvpose, slipepapir (ikke eksplisitt oppført, men anbefalt)

Ofte stilte spørsmål - JD2507T Cotech

Hvordan fester jeg slipepapir til slipemaskinen?

Bruk 125 mm borrelås (Velcro) slipepapir med riktig hullmønster. Juster hullene i slipepapiret med hullene på slipeskiven og trykk godt sammen.

Hvordan justerer jeg slipehastigheten?

Drei på hastighetsvelgeren (skiven på toppen) for å velge mellom 12 000 og 26 000 omdreininger per minutt. Dette kan gjøres selv mens slipemaskinen går.

Hvordan justerer jeg håndtaksvinkelen?

Løsne låseknotten på håndtaket, still inn ønsket vinkel, og stram knotten godt til.

Hva brukes låseknappen til?

Låseknappen lar deg holde strømbryteren i PÅ-posisjon for kontinuerlig drift. Trykk på låseknappen og avtrekkeren samtidig, slipp avtrekkeren først, deretter låseknappen. For å låse opp, trykk og slipp avtrekkeren.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid vernebriller, hørselsvern og støvmaske. Hold arbeidsområdet rent, unngå løse klær, og ikke bruk slipemaskinen i eksplosive omgivelser.

Hvorfor går slipemaskinen min sakte?

Mulige årsaker: overbelastning (reduser nedoverpress) eller motoroveroppheting (ikke trykk for hardt). Hvis problemet vedvarer, kan slipeskivelagrene være slitte – kontakt kundeservice.

Hvordan fester jeg støvposen?

Trykk støvposen på koblingshylsen bak på slipemaskinen til den klikker på plass.

Hva gjør jeg hvis slipemaskinen ikke starter?

Sjekk at stikkontakten fungerer. Hvis det er strøm, kan det være defekt bryter, slitte kullbørster eller kortslutning. Kontakt kundeservice for reparasjon.

Hvordan rengjør jeg slipemaskinen?

Hold motorventilasjonsåpningene fri for støv. Rengjør huset med en lett fuktet klut og mildt rengjøringsmiddel om nødvendig. Ikke bruk slipende rengjøringsmidler eller løsemidler.

Hvor kan jeg få reservedeler eller service?

Kontakt kundeservice på adressen eller telefonnummeret som er oppført i manualen. Bruk kun originale reservedeler for å opprettholde sikkerheten.

BRUKSANVISNING JD2507T Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Montering av slippapper

Montering av dammpåse

Les igjennom bruksanvisningen grundig før bruk av produktet, og ta vare på den for ev. framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret her i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsforskrifter – Elektriske håndverkstøy

Advarsel! Les gjennom hele instruksjonen. Hvis ikke instruksjonen følges, kan dette føre til elektrisk støt, brann og/eller alvorlige skader. Med "elektrisk håndverktøy" i teksten nedenfor, menes verktøy koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE INSTRUKSJONEN.

1) Arbeidsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller dårlig opplyste områder kan føre til ulykker.
b) Ikke bruk elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel i nærheten av lettantennelige væsker, gasser eller støv.
Elektrisk håndverktøy kan danne gnister, som kan antenne støv eller trespon.
c) Hold barn og andre tilskuere på god avstand mens du bruker elektriske håndverktøy. Du kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.

2) Sikkerhet ved bruk av elektrisk strøm

a) Kontakten til det elektriske verktøyet må passe i veggstøpselet. Kontakten må ikke forandres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær ikke apparatet i strømledningen. Dra heller ikke i strømledningen når du skal ta stikket ut av kontakten. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler.
Skadede eller deformerte kontakter kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal en benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, minsker faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trøtt eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før du kobler til strømmen. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen når strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løse klær, smykker eller langt hår, kan sette seg fast i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeide.
b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strøm-bryter, er farlige og må repareres.
c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske hånd-verktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.
e) Vedlikehold av elektrisk håndverktøy. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsforskrifter for eksentersliper

• Bruk støvmaske ved slipearbeider og helst også en form for utsug som f.eks. støvsuger som er tilkoblet maskinen.
• Vær ekstra forsiktig ved sliping av maling som kan inneholde bly, eller ved sliping av tre, metall og andre materialer som kan avgi giftig slipestøv. Påse at tilskuere som oppholder seg på arbeidsplassen også bruker støvmaske.
• Slipestøv kan være svært brannfarlig sammen med luft i spesielle blandingsforhold.

Produktmerking med sikkerhetssymboler

Les igjennom hele bruksanvisningen grundig, og ta vare på den til senere bruk.

Bruk alltid hørselvern, vernebriller eller visir og støvmaske.

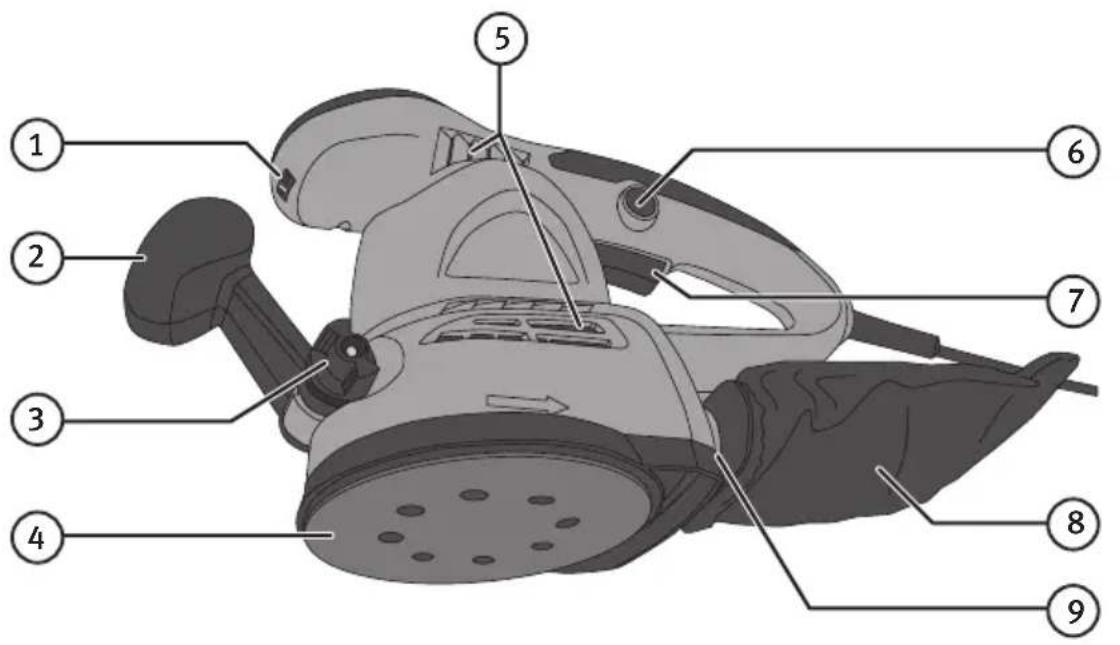

Produktbeskrivelse

1. Ratt for innstilling av turtal
2. Justerbart håndtak
3. Låsespake for stillbart håndtak
4. Slipedisk med borrelåsfeste
5. Ventilasjon for motoren
6. Låseknapp for strømbryter
7. Strømbryter
8. Støvpose
9. Tilkobling for støvpose

Bruk

Til-/frakobling

Du starter/stopper maskinen ved å trykke inn/slippe strømbryteren (7).

For å låse strømbryteren (7) i tilkoblet posisjon: Trykk inn låseknappen (6) og strømbryteren samtidig. Slipp deretter grepet på strømbryteren før låseknappen slippes opp.

Når du ønsker å stoppe verktøyet trykkes strømbryteren inn og slippes opp igjen.

Montering av slipeark

Påse at slipearket har riktig diameter (125 mm) med borelås og riktig hullbilde. Plasser slipe-arket slik at dets hull passer med slipeskiven og fest det med et godt trykk.

Montering av støvpose

Støvposen (8) trykkes på plass på maskinens tilkoblingspunkt (9).

Innstilling av hastighet

Turtallet kan stilles inn på 12 000–26 000 o/min. Turtallet justeres med rattet (1). Kan også justeres mens verktøyet er i gang. Maskinen må ikke overbelastes. Dette er ekstra viktig ved lave hastigheter fordi kjøleviften da ikke har stor nok kapasitet til kjøling av motoren.

Innstilling av det justerbart håndtak

Håndtaket (2) justeres ved å løsne på låserattet (3). Still håndtaket i ønsket posisjon og dra til låserattet igjen.

Stell og vedlikehold

• Hold alltid motorens ventilasjonsåpninger fri for spon og smuss.
• Rengjør maskinen med en fuktig klut, eventuelt med et mildt rengjøringsmiddel. Unngå slipende rengjøringsmiddel og løsemiddel.

Feilsøkingsskjema

Problem Mulig	årsak Mulig tiltak
Maskinen virker ikke.	Ingen strøm. Kontroller at vegguttaker strømførende.
	Slitte kullbørster. Kontakt kundeservicen ved feil på motor eller strømførende detaljer.
	Kortslutning.
	Feil på strømbryter.
Maskinen jobber sakte.	Overbelastning. Reduser trykket på maskinen.
	Motoren er overopphetet. Mat ikke så hardt.
	Slipeplatens kulelager er utslitt. Kontakt kundeservicen.
Maskinen avgir ulyder.	Mekanisk hinder. Kontakt kundeservicen.
	Spole delvis kortsluttet.
Sterke vibrasjoner.	Slipeskiven er ikke festet. Dra til og påse at den er riktig montert.
Gnistdannelse i motoren.	Kullbørster sitter fast. Kontakt kundeservicen.
	Spolen kortsluttet.
	Kollektoren kortslutet.

Avfallshändtering

Størrelse slipeskive 125 mm

Lydtrykk LpA = 81 dB(A) (K: 3 dB)

Lydeffekt LwA = 92 dB(A) (K: 3 dB)

Vibrasjonsverdi 10,8 m/s ^2 (K: 1,5 m/s ^2 )

Epäkeskohiomakone

TUOTENRO 18-3112 MALLI JD2507T-UK

30-1002 JD2507T
