JD2507T - Winkelschleifer Cotech - Kostenlose Bedienungsanleitung

Produkttyp	Exzenterschleifer
Marke	Cotech
Modell	JD2507T (auch JD2507T-UK)
Spannung	230 V AC, 50 Hz
Leistungsaufnahme	430 W
Umdrehungen pro Minute	12.000 – 26.000
Schleiftellerdurchmesser	125 mm
Schalldruckpegel (LpA)	81 dB(A) (K=3 dB)
Schallleistungspegel (LwA)	92 dB(A) (K=3 dB)
Vibrationspegel	10,8 m/s² (K=1,5 m/s²)
Befestigung des Schleiftellers	Klettverschluss
Staubabsaugung	Inklusive Staubbeutel mit Kupplungsmuffe
Drehzahlregulierung	Drehknopf oben (stufenlos)
Griffeinstellung	Winkliger Griff mit Klemmschraube (werkzeuglos)
Netzschalter	Auslöser mit Feststellknopf für Dauerbetrieb
Motorkühlung	Lüftungsschlitze oben; Druck bei niedrigen Drehzahlen reduzieren, um Überhitzung zu vermeiden
Sicherheitsmerkmale	Doppelte Isolierung (keine Erdung erforderlich); Sicherheitshinweise im Handbuch
Wartung	Lüftungsöffnungen sauber halten; mit feuchtem Tuch abwischen; keine scheuernden Reinigungsmittel
Ersatzteile / Service	Kundendienst kontaktieren (Adresse im Handbuch); nur Originalersatzteile verwenden
Entsorgung	Befolgen Sie die örtlichen Vorschriften für Elektroschrott
Im Lieferumfang enthaltenes Zubehör	Staubbeutel, Schleifpapier (nicht explizit aufgeführt, aber empfohlen)

Häufig gestellte Fragen - JD2507T Cotech

Wie befestige ich Schleifpapier am Schleifer?

Verwenden Sie 125 mm Klett-Schleifpapier (Velcro) mit dem richtigen Lochmuster. Richten Sie die Löcher im Schleifpapier an denen des Schleiftellers aus und drücken Sie fest zusammen.

Wie stelle ich die Schleifgeschwindigkeit ein?

Drehen Sie den Drehzahlregler (Drehknopf oben), um zwischen 12.000 und 26.000 Umdrehungen pro Minute zu wählen. Dies kann auch bei laufendem Schleifer erfolgen.

Wie stelle ich den Griffwinkel ein?

Lösen Sie den Klemmknopf am Griff, stellen Sie den gewünschten Winkel ein, dann ziehen Sie den Knopf fest an.

Wozu dient der Feststellknopf?

Der Feststellknopf ermöglicht es, den Netzschalter für Dauerbetrieb in der EIN-Position zu halten. Drücken Sie den Feststellknopf und den Auslöser gleichzeitig, lassen Sie zuerst den Auslöser los, dann den Feststellknopf. Zum Entriegeln den Auslöser drücken und loslassen.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie immer Schutzbrille, Gehörschutz und eine Staubmaske. Halten Sie den Arbeitsbereich sauber, vermeiden Sie lose Kleidung und verwenden Sie den Schleifer nicht in explosionsgefährdeter Umgebung.

Warum läuft mein Schleifer langsam?

Mögliche Ursachen: Überlastung (Anpressdruck verringern) oder Motorüberhitzung (nicht zu stark drücken). Wenn das Problem weiterhin besteht, könnten die Lager des Schleiftellers abgenutzt sein – kontaktieren Sie den Kundendienst.

Wie befestige ich den Staubbeutel?

Schieben Sie den Staubbeutel auf die Kupplungsmuffe an der Rückseite des Schleifers, bis er einrastet.

Was soll ich tun, wenn der Schleifer nicht startet?

Überprüfen Sie, ob die Steckdose funktioniert. Wenn Strom vorhanden ist, könnte ein defekter Schalter, abgenutzte Kohlebürsten oder ein Kurzschluss vorliegen. Wenden Sie sich zur Reparatur an den Kundendienst.

Wie reinige ich den Schleifer?

Halten Sie die Motorlüftungsöffnungen staubfrei. Reinigen Sie das Gehäuse bei Bedarf mit einem leicht angefeuchteten Tuch und mildem Reinigungsmittel. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel.

Wo erhalte ich Ersatzteile oder Service?

Kontaktieren Sie den Kundendienst unter der im Handbuch angegebenen Adresse oder Telefonnummer. Verwenden Sie nur Originalersatzteile, um die Sicherheit zu gewährleisten.

BEDIENUNGSANLEITUNG JD2507T Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Original Bedienungsanleitung

Random Orbital Sander

ART.NO 18-3112 MODEL JD2507T-UK

30-1002

JD2507T

Exzenter-Schleifmaschine

ART.NR. 18-3112 MODELL JD2507T-UK

30-1002 JD2507T

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Allgemeine Sicherheitsvorschriften für elektrische Handwerkzeuge

Achtung: Alle Anweisungen sorgfältig lesen. Wenn die nachstehenden Anweisungen nicht eingehalten werden, kann es zu Elektroschlägen, Bränden und/oder ernsten Verletzungen kommen. Der Begriff „Elektrohandwerkzeug“ im nachstehenden Warntext bezieht sich auf Handwerkzeuge, die an das Stromnetz angeschlossen sind oder mit Akkus betrieben werden.

DIESE ANWEISUNGEN AUFHEBEN.

1) Arbeitsumgebung

a) Die Arbeitsumgebung muss jederzeit sauber und gut beleuchtet sein. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Kein Elektrohandwerkzeug in explosiven Umfeldern einsetzen, etwa in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Staub. Elektrohandwerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und Unbefugte fernhalten wenn mit Elektrohandwerkzeug gearbeitet wird. Durch Störungen von außen kann man die Konzentration auf die Arbeit verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrohandwerkzeugs muss in die Steckdose passen. Der Stecker darf niemals irgendwie verändert werden. Adapter dürfen nie zusammen mit geerdeten Elektrohandwerkzeugen verwendet werden. Unveränderte Stecker und passende Steckdosen verringern die Gefahr von Stromschlägen.

b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizkörpern, Küchenherden oder Kühlschränken vermeiden. Wenn der Körper geerdet ist, besteht ein höheres Risiko, einen elektrischen Schlag zu erhalten.

c) Das Elektrohandwerkzeug nicht Regen oder sonstigen feuchten Bedingungen aussetzen. Wenn Wasser in ein Elektrohandwerkzeug eindringt, erhöht sich die Gefahr elektrischer Schläge.

d) Sorgsam mit dem Netzkabel umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.
e) Beim Einsatz von Elektrohandwerkzeug im Freien ist ein Verlängerungskabel zu verwenden, das für diesen Einsatzbereich vorgesehen ist. Die Verwendung eines Verlängerungskabels für den Einsatz im Freien senkt die Gefahr von elektrischen Schlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Ein Elektrohandwerkzeug nicht bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten verwenden. Ein Augenblick der Unaufmerksamkeit bei der Arbeit mit einem Elektrohandwerkzeug kann ernste Verletzungen herbeiführen.

b) Mit Schutzausrüstung arbeiten. Immer einen Augenschutz tragen. Die bedarfsgerechte Verwendung von Schutzausrüstung wie Atemschutz, rutschfesten Schutzschuhen, Helm und Gehörschutz verringert die Verletzungsgefahr.

c) Unbeabsichtigtes Einschalten verhindern. Vor dem Anschluss des Steckers an die Steckdose sicherstellen, dass sich der Einschalter in Stellung OFF befindet. Wird das Elektrohandwerkzeug mit einem Finger am Einschalter/Abzug getragen oder an das Stromnetz angeschlossen, während sich der Einschalter in Stellung ON befindet, erhöht sich die Unfallgefahr.

d) Vor der Einschaltung des Elektrohandwerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein an einem sich drehenden Teil des Elektrohandwerkzeugs zurückgelassenes Servicewerkzeug kann Verletzungen verursachen.

e) Nicht am Ende der eigenen Reichweite arbeiten. Sicherstellen, dass man bei der Arbeit jederzeit stabil im Gleichgewicht steht. Dadurch verbessert sich die Kontrolle in unerwartet auftretenden Situationen.

f) Geeignete Kleidung tragen. Locker sitzende Kleidung oder Schmuck sollten nicht getragen werden. Haare, Kleidung und Handschuhe von beweglichen Teilen fern halten. Locker sitzende Kleidung, Schmuck und lange Haare können sich in beweglichen Teilen verfangen.

g) Wenn Anlagen zur Absaugung und Bindung von Staub vorhanden sind, sollten diese angeschlossen und richtig verwendet werden. Die Nutzung dieser Hilfsmittel kann mit Staub in Verbindung stehende Gefahren verringern.

4) Verwendung und Wartung des Elektrohandwerkzeugs

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.

b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht Ein-/Ausschaltet. Elektrowerkzeuge die nicht über den Schalter bedient werden können, machen eine Gefahr aus und müssen repariert werden.

c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorkehrungsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.

d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug benutzen lassen. Elektrowerkzeuge können bei Nichtbeachtung eine große Gefahr ausmachen.

e) Elektrowerkzeuge warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist, ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.

f) Werkzeuge sind sauber und scharf zu halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.

g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und Personenschäden entstehen.

5) Service

a) Reparaturen sind nur von qualifizierten Servicetechnikern und mit Originalzubehör durchzuführen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitsvorschriften für Exzenter-Schleifmaschinen

- Bei Schleifarbeiten ist eine Schutzmaske zu tragen. Außerdem sollte möglichst eine Absauganlage wie z. B. ein Staubsauger an die Maschine angeschlossen werden.

- Beim Abschleifen von Farbe, die Blei enthalten kann, oder Holz, Metall oder sonstigen Materialien, die giftigen Schleifstaub absondern können, besonders vorsichtig vorgehen. Sicherstellen, dass in der Nähe des Arbeitsplatzes befindliche Personen eine Schutzmaske tragen.

- Schleifstaub kann in bestimmten Mischverhältnissen mit Luft ausgesprochen feuergefährlich sein.

Produktkennzeichnung mit Sicherheitssymbolen

Vor dem Einsatz der Maschine ist die gesamte Bedienungsanleitung durchzulesen. Anschließend ist sie zum späteren Nachschlagen sorgfältig zu verwahren.

Beim Arbeiten sind Gehörschutz, Augenschutz und Atemschutz zu tragen.

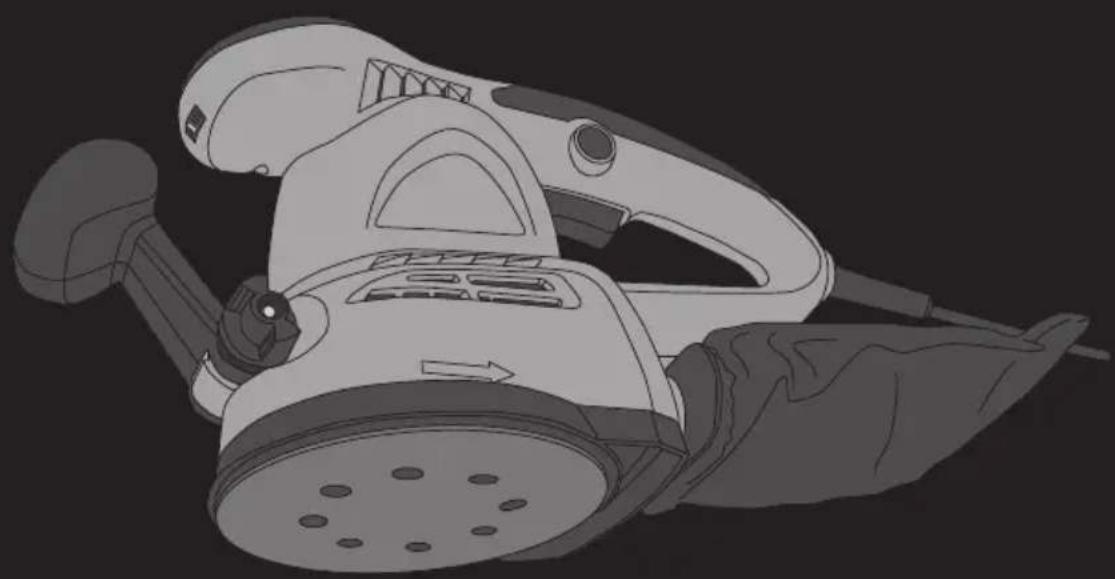

Produktbeschreibung

1. Regler zur Einstellung der Drehzahl
2. Verstellbarer Griff
3. Sicherungsdrehschalter des verstellbaren Griffs
4. Schleifscheibe mit Klettband
5. Lüftungsöffnungen für den Motor
6. Sperrknopf des Einschalters
7. Einschalter
8. Staubbeutel
9. Anschluss für den Staubbeutel

Verwendung

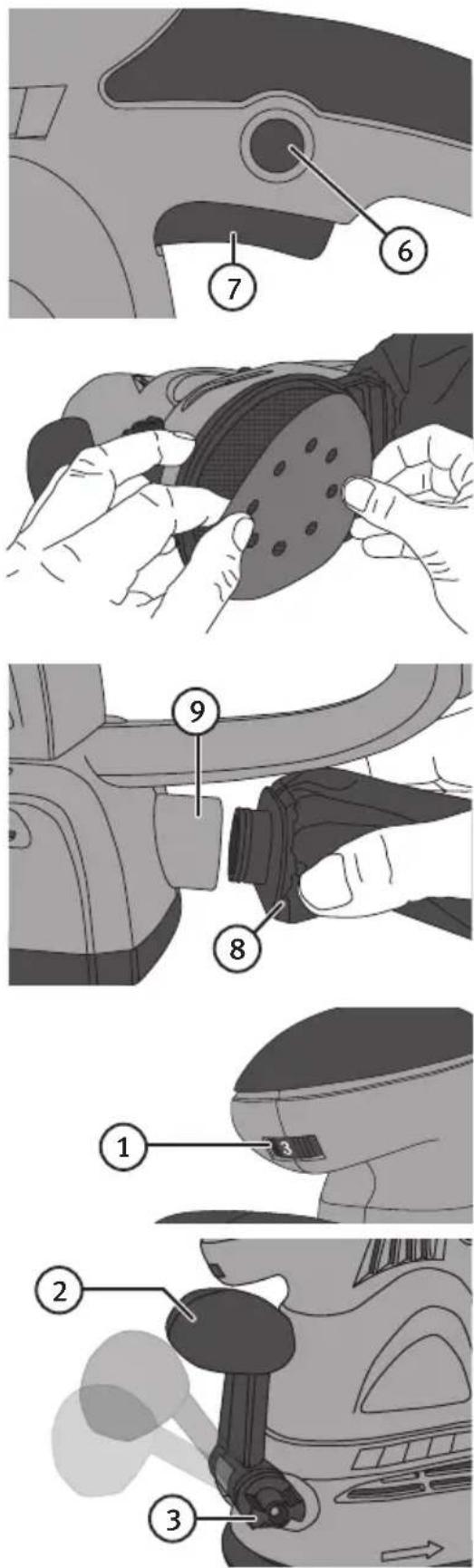

Ein-/Ausschalter

Die Maschine wird durch Betätigung und anschließende Freigabe des Einschalters (7) eingeschaltet.

Sperrung des Einschalters (7) in eingeschalteter Stellung: Sperrknopf (6) und Einschalter gleichzeitig betätigen und danach den Einschalter or dem Sperrknopf freigeben.

Zum Abschalten nur den Ein-schalter betätigen und freigeben.

Anbringung des Schleifpapiers

Sicherstellen, dass das Schleifpapier einen Durchmesser von 125 mm mit Klett-befestigung und richtiger Stanzung hat. Die Löcher des Schleifpapiers auf der Schleifplatte ausrichten und das Schleifpapier fest andrücken.

Einsetzen des Staubbeutels

Der Staubbeutel (8) wird in den Anschluss (9) der Maschine gedrückt.

Einstellung der Geschwindigkeit

Die Geschwindigkeit kann zwischen 12.000 und 26.000 Schwingungen pro Minute eingestellt werden. Sie wird mit dem Regler (1) verstellt, auch im Betrieb. Dabei darf die Maschine nicht zu stark belastet werden, besonders nicht bei niedrigeren Geschwindigkeiten, wenn der Motor aufgrund der geringeren Drehzahl des Kühlgebläses weniger gekühlt wird.

Sicherungsdrehschalter des verstellbaren Griffs

Der Griff (5) wird durch Lösen des Sicherungsdrehschalters (6) eingestellt. Den Griff (5) in die gewünschte Stellung und den Sicherungsdrehschalter (6) anziehen.

Pflege und Wartung

• Die Belüftungsöffnungen des Motors immer von Spänen und Unrat befreien.
- Die Maschine mit einem feuchten Tuch und eventuell einem milden Reinigungsmittel reinigen. Scheuernde Reinigungsmittel und Lösungsmittel möglichst nicht verwenden.

Fehlersuche

Problem Mögliche Ursache Mögliche Maßnahme
Die Maschine läuft nicht.	Keine Stromversorgung. Überprüfen, ob die Steckdose Strom liefert.
	Verschlissene Kohlebürsten.	Bei Motor- oder Stromfehlern Kontakt zum Kundendienst aufnehmen.
	Kurzschluss.
	Fehler am Einschalter.
Die Maschine läuft langsam.	Überlastung. Den Druck auf die Maschine senken.
	Der Motor ist überhitzt. Den Arbeitsdruck senken.
	Das Kugellager der Schleifplatte ist beschädigt.	Kontakt zum Kundendienst aufnehmen.
Ungewöhnliche Geräusche.	Mechanische Behinderungen.	Kontakt zum Kundendienst aufnehmen.
	Wicklung teilweise kurzgeschlossen.
Starke Vibrationen.	Die Schleifplatte sitzt locker.	Die Schleifplatte anziehen und auf richtige Befestigung achten.
Funkenbildung im Motor.	Verklemmte Kohlebürsten.	Kontakt zum Kundendienst aufnehmen.
	Wicklung kurzgeschlossen.
	Kollektor kurzgeschlossen.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind erhältlich von der Gemeinde oder den kommunalen Entsorgungsbetrieben.

Technische Daten

Spannung 230 V AC, 50 Hz

Leistungsaufnahme 430 W

Drehzahl 12.000–26.000/min

Schleifplattendurchmesser 125 mm

Schalldruckpegel LpA = 81 dB(A) (K: 3 dB)

Geräuschpegel LwA = 92 dB(A) (K: 3 dB)

Schwingungsemissionswert 10,8 m/s ^2 (K: 1,5 m/s ^2 )

KUNDENSERVICE Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
