JD2507T - Kulmahiomakone Cotech - Ilmainen käyttöohje ja opas

Tuotetyyppi	Satunnaisratahiomakone
Merkki	Cotech
Malli	JD2507T (myös JD2507T-UK)
Jännite	230 V AC, 50 Hz
Teho	430 W
Kiertonopeus	12 000 – 26 000
Hiomalaikan halkaisija	125 mm
Äänenpainetaso (LpA)	81 dB(A) (K=3 dB)
Äänitehotaso (LwA)	92 dB(A) (K=3 dB)
Tärinätaso	10.8 m/s² (K=1.5 m/s²)
Laikan kiinnitys	Tarrakiinnitys (Velcro)
Pölynkeräys	Mukana pölypussi liitosholkilla
Nopeudensäätö	Yläosan valitsin (portaaton)
Kahvan säätö	Kulmikas kahva lukitusnupilla (työkaluja ei tarvita)
Virtakytkin	Liipaisin lukituspainikkeella jatkuvaa käyttöä varten
Moottorin jäähdytys	Yläosan tuuletusaukot; vähennä painetta alhaisilla nopeuksilla ylikuumenemisen välttämiseksi
Turvaominaisuudet	Kaksinkertainen eristys (maadoitusta ei tarvita); turvaohjeet käyttöohjeessa
Huolto	Pidä tuuletusaukot puhtaina; pyyhi kostealla liinalla; älä käytä hankaavia puhdistusaineita
Varaosat / Huolto	Ota yhteyttä asiakaspalveluun (osoite käyttöohjeessa); käytä vain alkuperäisiä varaosia
Hävittäminen	Noudata paikallisia sähköjätteen hävittämistä koskevia määräyksiä
Mukana tulevat tarvikkeet	Pölypussi, hiomapaperi (ei erikseen listattu, mutta suositellaan)

Usein kysytyt kysymykset - JD2507T Cotech

Kuinka kiinnitän hiomapaperin hiomakoneeseen?

Käytä 125 mm tarrakiinnitteistä (Velcro) hiomapaperia, jossa on oikea reikäkuvio. Kohdista hiomapaperin reiät hiomalaikan reikiin ja paina tiukasti yhteen.

Kuinka säädän hiomisnopeutta?

Kierrä nopeudenvalitsinta (yläosan valitsin) valitaksesi 12 000–26 000 kiertoa minuutissa. Tämä onnistuu myös hiomakoneen käydessä.

Kuinka säädän kahvan kulmaa?

Löysää lukitusnuppia kahvassa, aseta haluttu kulma ja kiristä nuppi tiukasti.

Mihin lukituspainike on tarkoitettu?

Lukituspainike mahdollistaa virtakytkimen pitämisen ON-asennossa jatkuvaa käyttöä varten. Paina lukituspainiketta ja liipaisinta yhdessä, vapauta liipaisin ensin, sitten vapauta lukituspainike. Poista lukitus painamalla ja vapauttamalla liipaisin.

Mitä turvatoimia minun tulee noudattaa?

Käytä aina suojalaseja, kuulosuojaimia ja pölynaamaria. Pidä työalue siistinä, vältä löysiä vaatteita äläkä käytä hiomakonetta räjähdysvaarallisissa tiloissa.

Miksi hiomakoneeni käy hitaasti?

Mahdollisia syitä: ylikuormitus (vähennä alaspäin kohdistuvaa painetta) tai moottorin ylikuumeneminen (älä paina liian kovaa). Jos ongelma jatkuu, hiomalaikan laakerit voivat olla kuluneet – ota yhteyttä asiakaspalveluun.

Kuinka kiinnitän pölypussin?

Työnnä pölypussi liitosholkkiin hiomakoneen takaosassa, kunnes se napsahtaa paikalleen.

Mitä teen, jos hiomakone ei käynnisty?

Tarkista, että seinäpistorasia toimii. Jos virtaa on, vika voi olla kytkimessä, kuluneissa hiilissä tai oikosulussa. Ota yhteyttä asiakaspalveluun korjausta varten.

Kuinka puhdistan hiomakoneen?

Pidä moottorin tuuletusaukot puhtaina pölystä. Puhdista kotelo kevyesti kostutetulla liinalla ja tarvittaessa miedolla pesuaineella. Älä käytä hankaavia puhdistusaineita tai liuottimia.

Mistä saan varaosia tai huoltoa?

Ota yhteyttä asiakaspalveluun käyttöohjeessa mainitulla osoitteella tai puhelinnumerolla. Käytä vain alkuperäisiä varaosia turvallisuuden ylläpitämiseksi.

KÄYTTÖOHJE JD2507T Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Yleisiä turvallisuusohjeita - sähkökäyttöiset käsityökalut

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa sinun verkkovirralla tai paristoilla/akulla toimivaa käsityökalua.

SÄÄSTÄ NÄMÄ OHJEET.

1) Työtila

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.

b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta tuotetta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen, äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.

d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.

e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.

f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Epäkeskohiomakoneen turvallisuusohjeita

• Käytä suojanaamaria hiontatöissä. Jos mahdollista, käytä pölynpistoa. Liitä esim. pölynpoistoimuri koneen imuliitäntään.
• Ole erityisen huolellinen myrkyllisten hiontapölyjen suhteen: Lyijypitoiset maalit, tietyt puut, metallit ja muut materiaalit saattavat tuottaa myrkyllistä pölyä. Huolehdi myös muiden paikalla olevien suojauksesta.
• Hiontapöly saattaa olla erittäin syttymisherkkää sekoittuessaan ilman kanssa.

Tuotteen merkinnät ja turvallisuussymbolit

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ohjeet tulevaa tarvetta varten.

Käytä aina kuulosuojaimia, suojalaseja tai visiiriä sekä hengityssuojainta.

Tuotekuvaus

1. Kierrosluvun säätö
2. Säädettävä kahva
3. Säädettävän kahvan lukituskahva
4. Hiomalevy tarrakiinnityksellä
5. Moottorin ilmastointiaukot
6. Virtakytkimen lukituspainike
7. Virtakytkin
8. Pölypussi
9. Pölynpoistoliitäntä

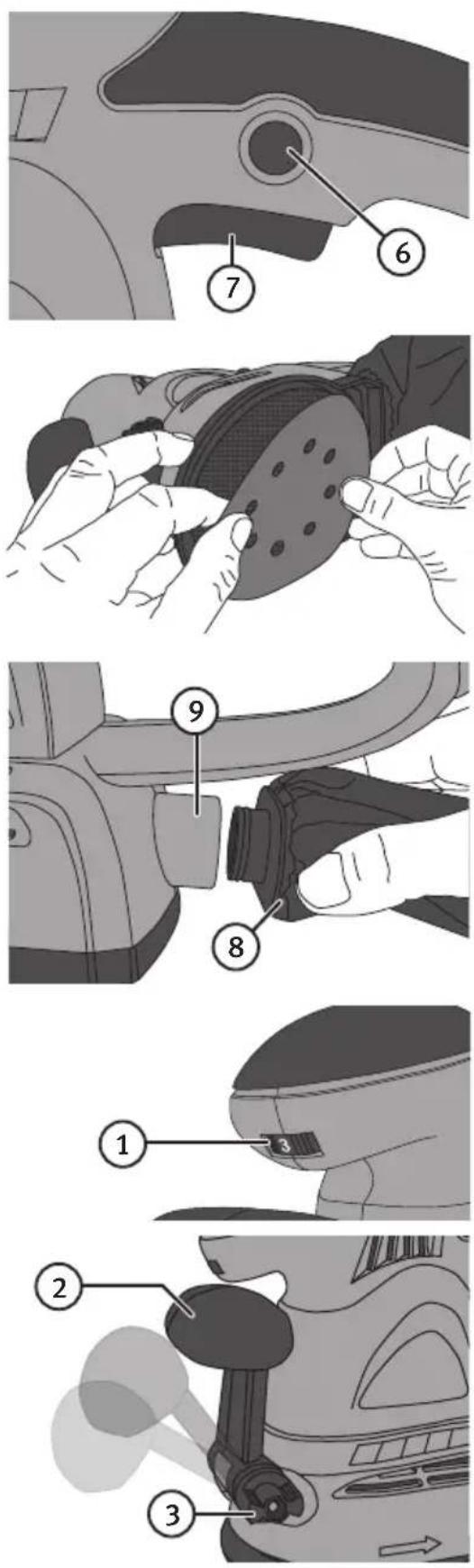

Käyttö

Käynnistys ja sammutus

Kone käynnistyy ja sammuu virtakytkintä (7) painamalla ja päästämällä.

Kun haluat lukita virtakytkimen (7) haluttuun asentoon: Paina samanaikaisesti lukituspainiketta (6) ja virtakytkintä. Päästä sitten irti virtakytkimestä ennen lukituspainiketta. Paina virtakytkin pohjaan ja sammuta saha päästämällä kytkin.

Hiomapaperin asennus

Varmista, että hiomapaperin halkaisija on 125 mm ja että siinä on tarrakiinnitys ja oikeanlainen rei'itys. Sovita hiomapaperin reiät hiomalaikan reikiä vasten ja paina hiomapaperi kunnolla kiinni.

Pölypussin asentaminen

Pölypussi (8) painetaan kiinni koneen pölynpoistoliitäntään (9).

Nopeuden säätö

Koneessa on säädettävä kierrosluku 12000–26 000 kierrosta minuutissa. Kierroslukua voi säätää valitsimella (1) myös käytön aikana. Älä ylikuormita konetta. Varsinkaan matalilla kierroksilla, jolloin moottorin jäähdytys on vähäisempää tuulettimen toimiessa hitaammin.

Säädettävä kahvan asetus

Kahvaa (2) säädetään löysäämällä lukituskahvaa (3). Aseta kahva (2) halua-maasi asentoon ja kiristä lukituskahva (3).

Huelto ja ylläpito

• Pidä moottorin tuuletusaukot puhtaina, poista mahdolliset purut, roskat ym.
• Puhdista laite kostutetulla liinalla ja käytä tarvittaessa mietoa pesuaineliuosta. Älä käytä liuotusaineita tai hankaavia puhdistusaineita.

Vianhakutaulukko

Ongelma Mahdollinen syy Mahdollinen toimenpide
Laite ei käy. Ei virtaa. Varmista, että pistorasiassa		on virtaa.
		Kuluneet hiiliharjat. Ota yhteys myymälään tai asiakaspalveluun, jos kyseessä on moottori- tai sähkövika.
		Oikosulku.
		Virtakytkimessä vikaa.
Laite käy hitaasti.	Ylikuormitus. Vähennä painetta.
	Moottori on ylikuumentunut. Älä	syötä liian kovaa.
	Hiomalaikan kuulalaakeri on rikkinäinen.	Ota yhteys myymälään tai asiakaspalveluun.
Epätavallisia ääniä.	Mekaaninen este. Ota yhteys myymälään tai asiakaspalveluun.
	Käämi osittain oikosulussa.
Laite tärisee voimakkaasti.	Hiomalaikka on löysästi kiinni. Kiristä hiomalaikka ja varmista, että se on asennettu oikein.
Moottori kipinöi. Juuttuneet hiiliharjat. Ota yhteys myymälään tai asiakaspalveluun.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.

Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

Tekniset tiedot

Jännite 230 V AC, 50 Hz

Teho 430 W

Värähtelyluku 12000–26000

Hiomalaikan halkaisija 125 mm

Äänenpaine LpA = 81 dB(A) (K: 3 dB)

Melutaso LwA = 92 dB(A) (K: 3 dB)

Tärinätaso 10,8 m/s ^2 (K: 1,5 m/s ^2 )

Försäkran om överrenstämmelse Samsvarerklæring Vakuutus yhdenmukaisuudesta Konformitätserklärung

CLAS OHLSON AB SE-793 85 INSJÖN, SWEDEN

Declares that this product complies with the requirements of the following directives and standards Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder Bekrefter at dette produktet er i samsvar med fölgende direktiver og standarder Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

Random Orbital Sander

COTECH 30-1002 / 18-3112 JD2507T / JD2507T-UK
