Produkttype	Teleskophekklipper / Stangsag (kombinasjon)
Modell	LXC PHT18
Artikkelnummer	31-9460 (Hekkeklipper), 31-9461 (Stangsag), 31-9462 (Hekkeklipperhode), 31-9463 (Stangsaghode)
Vekt (uten batteri)	3,3 kg
Teleskopskaftlengde	1,94 – 2,70 m (Stangsag), opptil 2,95 m (Hekkeklipper)
Kutterbarlengde (Hekkeklipper)	450 mm
Styrelengde (Stangsag)	18 cm
Sagkjettinghastighet	5,5 m/s
Oljetankkapasitet (Stangsag)	80 ml
Maks kappediameter (Hekkeklipper)	14 mm
Strømkilde	18V litiumionbatteri (LXC-system, selges separat)
Lydtrykknivå (Stangsag)	LpA = 79,5 dB(A), K = 3 dB(A)
Lydeffektnivå (Stangsag)	LwA = 94 dB(A), K = 3 dB(A)
Lydtrykknivå (Hekkeklipper)	LpA = 77,5 dB(A), K = 3 dB(A)
Lydeffektnivå (Hekkeklipper)	LwA = 92,4 dB(A), K = 3 dB(A)
Vibrasjonsnivå	1,79 m/s², K = 1,5 m/s²
Sikkerhetsfunksjoner	Overbelastningsbeskyttelse, lavspenningsbeskyttelse, overopphetingsbeskyttelse, sikkerhetsfanger for strømavtrekker
Justerbare hodevinkler	Stangsag: 0°, 15°, 30°; Hekkeklipper: 10 posisjoner fra -45° til 90°
Inkluderte tilbehør	Skulderstropp, blad-/styret vern
Vedlikehold	Smør blad/kjetting regelmessig; rengjør ventilasjonsåpninger; oppbevar tørt; slip sagkjettingen når den er sløv
Reservedeler og reparerbarhet	Bruk kun originale reservedeler; reparasjoner må utføres av kvalifisert personell
Avhending	Ikke kast sammen med husholdningsavfall; resirkuler på angitte innsamlingssteder

Ofte stilte spørsmål - LXC PHT18 Cocraft

Hvilket batteri bruker Cocraft LXC PHT18?

Den bruker et 18V litiumionbatteri fra LXC-systemet (selges separat). Batteriet må settes helt inn til det klikker på plass.

Hvordan justerer jeg lengden på teleskopskaftet?

Åpne kamspaken (5), juster skaftet til ønsket lengde, og lukk deretter kamspaken godt.

Hvordan endrer jeg vinkelen på hekkeklipperhodet?

Trykk inn låsen (12) og roter hodet til en av de ti faste vinklene. Sørg for at låsen spretter ut for å låse hodet på plass.

Hvordan strammer jeg sagkjettingen?

Løsne drivdeksellåsen (26), fjern dekselet, og drei så sagkjettingens strammering (25) med klokken til kjettingen kan trekkes omtrent 2 mm fra styret. Stram dekselet igjen.

Hvilken type olje bør jeg bruke for sagkjettingen?

Bruk god kvalitet sagkjettingolje. Oljetanken har en kapasitet på 80 ml og et nivåvindu (21) for kontroll.

Hvorfor stopper stangsagen min under bruk?

Dette kan skyldes overbelastningsbeskyttelse (kortvarig høy belastning) eller overopphetingsbeskyttelse (langvarig høy belastning). Slipp strømavtrekkeren, vent, og start på nytt etter å ha fjernet belastningen. Batteriet kan også være utladet.

Hva er maks grenediameter jeg kan klippe med hekkeklipperen?

Maks kappediameter for hekkeklipperen er 14 mm.

Hvordan oppbevarer jeg verktøyet når det ikke er i bruk?

Fjern batteriet, rengjør verktøyet, smør bladet/kjettingen, og oppbevar på et tørt støvfritt sted utilgjengelig for barn. Sett alltid på blad-/styret vern.

Kan jeg bruke stangsagen mens jeg står på en stige?

Nei, arbeid aldri mens du står på en stige. Oppretthold en stabil stilling og bruk bæreselen for balanse.

Hvordan avhender jeg produktet?

Ikke kast sammen med husholdningsavfall. Resirkuler på ditt lokale innsamlingssted eller kontakt kjøpsstedet for miljøsikker avhending.

BRUKSANVISNING LXC PHT18 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Påfyllning av sågkedjeolja

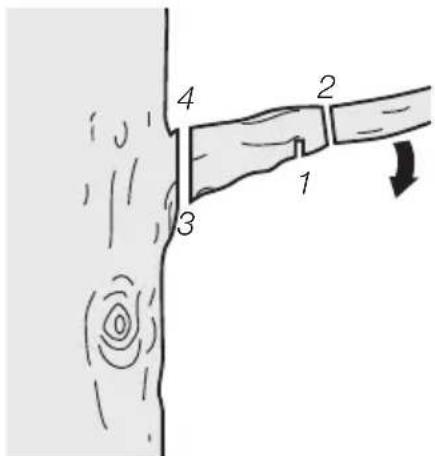

Avverkning av grenar

Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data.

Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

(Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsforskrifter - Elektriske håndverktøy

Advarsel! Les gjennom hele instruksjonen. Hvis ikke instruksjonen følges, dette føre til elektrisk støt, brann og/eller alvorlige skader.

Med "elektrisk håndverktøy" i teksten nedenfor, menes verktøy koblet til strømnettet eller batteri drevne håndverktøy.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller dårlig opplyste områder kan føre til ulykker.
b) Ikke bruk elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel i nærheten av lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som kan antenne støv eller trespon.
c) Hold barn og andre tilskuere på god avstand mens du bruker elektriske håndverktøy. Du kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.

2) Sikkerhet ved bruk av elektrisk strøm

a) Kontakten til det elektriske verktøyet må passe i veggkontakten. Kontakten må ikke forandres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær ikke apparatet i strømledningen. Dra heller ikke i strømledningen når du skal ta kontakten ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler.
Skadede eller deformerte kontakter kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, minsker faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trøtt eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før du kobler til strømmen. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen når strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løse klær, smykker eller langt hår, kan sette seg fast i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og ulykker.
a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeide.
b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske håndverktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

4) Bruk og vedlikehold av det elektriske håndverktøyet

e) Vedlikehold av elektrisk håndverktøy. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.
5) Bruk og service av det ladbare håndverktøyet
a) Lad batteriene kun med lader som er bestemt av produsenten. En lader som er beregnet for en type batteri kan forårsake brann når den blir brukt til en annen type batterier.
b) Ladbare håndverktøy må kun brukes med egnede batterier. Bruk av annet batteri kan føre til skade eller brann.
c) Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metallgjenstander som; mynter, nøkler, spiker, skruer o.l. som kan lede strøm fra den ene batteripolen til den andre. Kortslutting av batteripolene kan forårsake brann eller brannskader.
d) Hvis batteriet vannskjøttes kan syre lekke ut. Unngå kontakt med batterisyre. Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må lege oppsøkes. Syre fra batteriet kan forårsake irritasjon og brannskader.
6) Service
a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsforskrifter for hekksakser

• Produktet må ikke brukes av personer (inkl. barn) med begrensede fysiske eller mentale ferdigheter. Personer uten tilstrekkelig erfaring og kunnskap kan kun bruke hekksaksen hvis de har fått instruksjoner om bruken av noen som har ansvaret for deres sikkerhet.
• Hold alle kroppsdeler unna sverdet. Fjern ikke rester av klippet materiale fra sverdet når knivene er i bevegelse. Ta ut batteriet før kvist som har satt seg fast i hekksaksen skal løsnes og fjernes. Et øyeblikks uoppmerksomhet ved bruk kan fort resultere i alvorlige personskader.
  • La aldri barn leke med produktet.
• Skru av hekksaksen og bær den i håndtaket når den skal flyttes på. Ved lengre forflyttinger og transport må hekksaksen være avstengt og beskyttelsen på sverdet skal være montert.
• Kontroller før bruk at det ikke er noen fremmende gjenstander, som f.eks. metallträder, i hekken/busken som skal klippes.
• Hold alltid i hekksaksen med begge hendene ved bruk.
• Hekksaksens kniver er i bevegelse i noen sekunder etter at produktet er stoppet.

Advarsel! Ikke berør kniver som er i bevegelse.

Spesielle sikkerhetsregler ved bruk av grensag

• Vær oppmerksom på at det kan være nasjonale eller lokale regler for bruk av dette produktet. Undersøk hva som gjelder for ditt område/land eller der du oppholder deg og skal bruke verktøyet.
• Det skal alltid være en avstand på minst 10 meter fra arbeidsområdet til eventuelle høyspentledninger.
• Les instruksjonene og vær sikker på at du forstår hvordan produktet skal brukes.
• Pass på å alltid ha god balanse i kroppen under arbeidet. Ta pauser dersom arbeidet pågår over lengre tid.
• Stå støtt og bruk alltid bæreselen.
• Hold tilskuere på sikker avstand fra arbeidsplassen.
• Større grener bør felles i mindre deler. Stå alltid slik at du ikke treffes av grener när de faller.
• Bruk ikke produktet dersom sikkerhetsanordningene mangler eller er ødelagt.
• Bruk vernebriller og hørselsvern. Det anbefales også å bruk personlig verneutstyr som hjelp, hansker, bukser og sko. Riktig beskyttelse reduserer faren for person-skade.

Sikkerhetssymboler

Les hele bruksanvisningen.

Elektriske håndverktøy må ikke utsettes for regn.

Vernehjelm, øye- og hørselvern må benyttes.

Hold kroppsdeler unna skjæreverktøyet (sagekjede, hekksaksens sverd etc.) ved start og bruk av verktøyet.

Bruk vernehansker.

Obs! Fjern batteriet før stell og vedlikehold av verktøyet.

Bruk vernesko.

Vær oppmerksom på at gjenstander kan falle ned. Hold tilskuere på sikker avstand fra arbeidsområdet.

Sikkerhetsavstand fra arbeidsområdet til høyspentkabel må være på 10 meter.

Produktbeskrivelse

31-9460 Hekksaks med teleskophåndtak (batteri og lader selges separat). 31-9461 Grensag med teleskophåndtak (batteri og lader selges separat). 31-9462 Hekksakshode, tilbehør til 31-9461 (batteri og lader selges separat). 31-9463 Grensaghode, tilbehør til 31-9460 (batteri og lader selges separat).

1. Bakre håndtak
2. Strømbryter
3. Sikkerhetssperre for strømbryter

4. Batteritilkoblingspunkt

5. Eksenterlås for justering av teleskopskaftets lengde

6. Eksenterlås for hekksaksens/grensagens hode

7. Bærereim

8. Justerbart feste for bærereim
9. Fremre håndtak

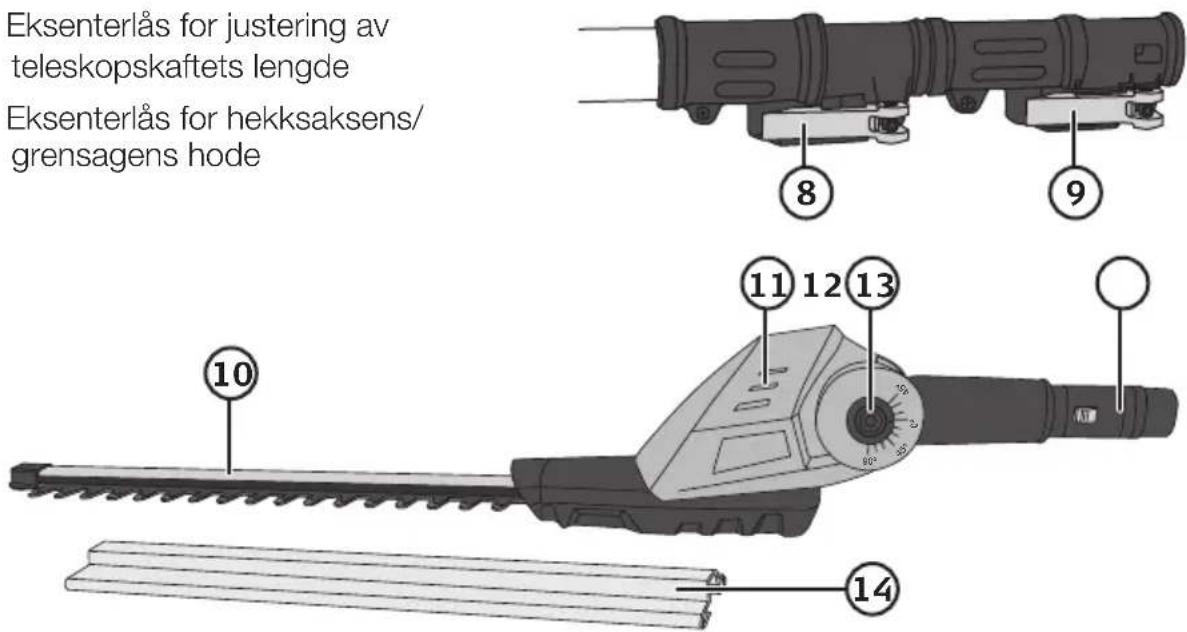

1. Sverd
2. Motorens ventilasjonsåpninger
3. Lås for justering av hekksakshodets vinkel
4. Feste for teleskopskaft
5. Sverdbeskyttelse

1. Kjede

2. Sverd

3. Lokk for påfylling av sagkjedeolje

4. Motorens ventilasjonsåpninger

5. Lås for justering av grensaghodets vinkel

6. Feste for teleskopskaft

7. Vindu for sjekk av kjedeolje på sagen

8. Barkstøtte

9. Sverdbeskyttelse

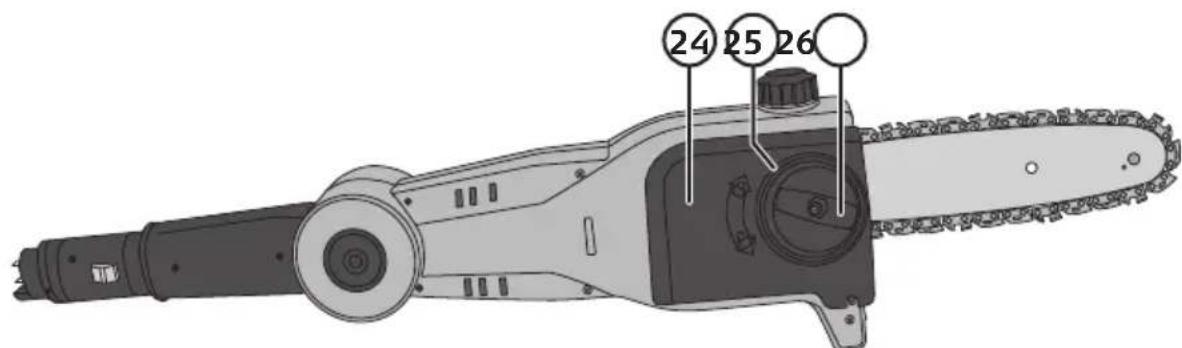

1. Deksel til drev
2. Bryter/ratt for justering av sagkjede-spenning
3. Låseratt til drevets deksel

Overbelastning og beskyttelse

Batteriet er utstyrt med diverse beskyttelser for å unngå skader på hekksaks/grensag og batteriet.

- Ved kortvarig høy belastning kan overbelastningsvernet skru av hekksaksen/grensagen. Beskyttelsen stilles tilbake av seg selv. Slipp opp strømbryteren og vent i noen sekunder. Pass på at hekksaksen/grensagen ikke er belastet, og start den på nytt. Hekksaksen/grensagen skal nå fungere normalt igjen.

• Ved høy belastning over lengre tid kan et overopphetingsvern skru av hekksaksen/grensagen. Beskyttelsen stiller seg tilbake selv, men hekksaksen/grensagen kan ikke startes før temperaturen har sunket til et sikkert nivå. La hekksaksen/grensagen avkjøles før den startes opp igjen. For høye temperaturer kan også oppstå ved direkte sollys. Utsett derfor ikke maskinen for direkte sollys over tid.
• Batteriet har et underspenningsvern som virker inn når batteriet er utladet. Underspenningsvernet skrur av hekksaksen/grensagen automatisk og batteriet må lades.

Justering og montering av grensag-/hekksakshode

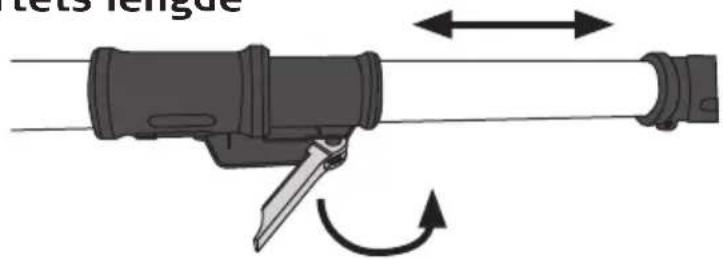

Justering av teleskopskaftets lengde

1. Løsne på eksenterlåsen.
2. Trekk teleskopskaftet ut til ønsket lengde.
3. Steng eksenterlåsen.

Hekksaks

Montering av hekksakshode på teleskopskaftet

1. Fjern beskyttelsesdekselet over strømkontaktene.
2. Åpne eksenterlåsen og skyv hekksakshodet på teleskopskaftet.
3. Sjekk at låseknottene fjærer ordentlig ut.
4. Steng eksenterlåsen.

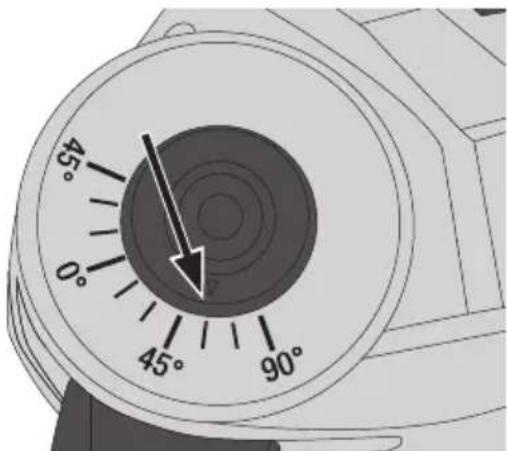

Justering av hodets vinkel på hekksaksen

Trykk inn låsen (12) og drei hodet til en av de 10 faste vinklene. Du må forsikre deg om at låsen fjærer ordentlig ut sånn at hodet er låst i ønsket vinkel.

Grensag

Montering av sverd og kjede

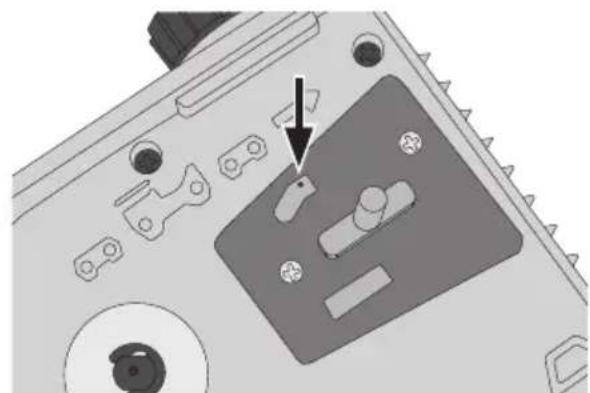

1. Løsne på dekselet til låserattet på drevet (26) og fjern dekselet.

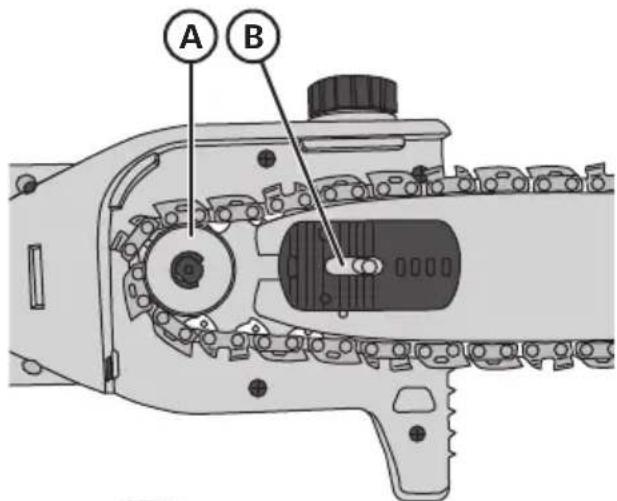

2. Plasser sagkjedet i sporet på sverdet. Legg kjedet i drevet (A) og sverdet og over styreknotten (B).

3. Sett dekselet tilbake på drevet. Dra til så mye at sverdet havner i riktig posisjon, men ikke dra til helt.

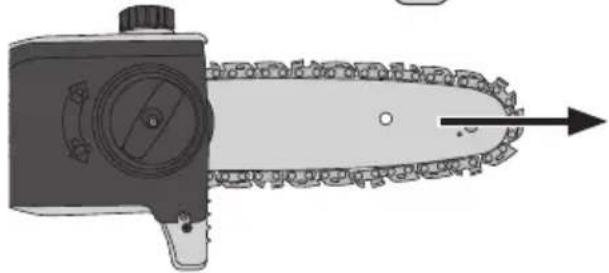

4. Trekk sverdet framover for hånd sånn at kjedet ikke er for slakt.

5. Drei på hjulet for justering av sagkjede-spenningen (25). Dra medurs til kjedet er spendt. Det er riktig spendt när det kan trekkes ca. 2 mm ut fra sverdet for så å fjære tilbake.

Nye kjeder strekker seg under arbeidet og må kontrolleres og, dersom det er nødvendig, strammes etter ett par minutters saging. Kjedets stramming skal kontrolleres regelmessig. Sagkjedet skal ikke ha så stor slakk at det henger ned fra sverdet. Det skal justeres slik at det kan løftes ca. 2 mm opp fra sverdet for så å fjære tilbake.

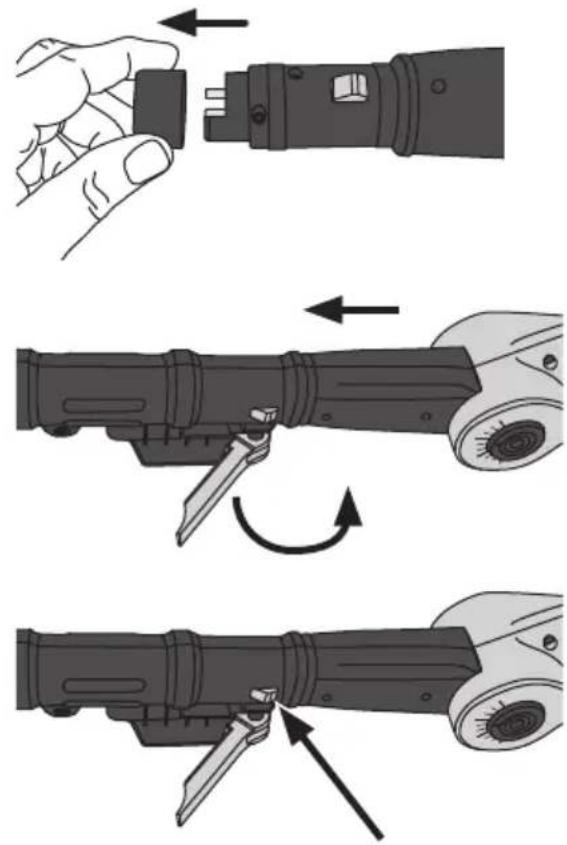

Montering av grensaghodet på teleskopskaftet

1. Fjern beskyttelsesdekselet over strømkontaktene.
2. Åpne eksenterlåsen og skyv grensaghodet på teleskopskaftet.
3. Sjekk at låseknottene fjærer godt ut.
4. Steng eksenterlåsen.

Justering av grensaghodets vinkel

Trykk inn låsen (19) og drei hodet til en av de 3 faste vinklene. Du må forsikre deg om at låsen fjærer ordentlig ut sånn at hodet er låst i ønsket vinkel.

• Sørg for at området du skal jobbe i er slik at du ikke henger deg opp i noe eller snubler.
• Pass på så ikke løsthengende eller brekte grener fester seg i hekksaksen.
• Sørg for å bruke nødvendig verneutstyr.
  • Pass på at sagen er hel og ikke mangler noen deler eller er skadet.
• Kontroller at sverdets kniver er skarpe og smurt.
• Påse at motorens ventilasjonsåpninger er fri for forurensning.
• Sperren til startbryteren (3) og startbryteren (2) skal gå lett og ikke sette seg fast eller opptre unormalt.
• Sørg for at håndtakene er rene og gir godt grep.

Start

1. Fjern sverdbeskyttelsen.
2. Åpne rattet på bærereimens feste (6) og juster festet til ønsket posisjon.
3. Skyv batteriet inn på plass og påse at det klikker på plass.
4. Skyv sperren til strømbryteren (3) framover og trykk inn strømbryteren (2). Hekksaksen starter.
5. Hekke stenges ved at du slipper opp startbryteren.

Av og til kan man se gnister fra luftinntaket når motoren skrus av. Dette er helt normalt.

Klipping/beskjæring

• Kontroller at det ikke er fremmede gjenstander (ståltråder, stolper etc.) usynlig inne i det området som skal klippes.
• Maks greintykkelse ∅ 14 mm.
• Hold hekksaksen godt og stå stødig. Ikke strekk deg for langt. Vær ekstra forsiktig hvis du må bruke stige.
• Før hekksaksen framover - med sakte og stødige bevegelser i den tenkte klippelinjen.
• Sverdet har kniver på begge sider og klippingen kan skje i begge retningene, med pendlende bevegelser fra side til side.
• For å få jevne sider må også tilveksten som kommer sideveis klippes. Denne tilveksten klippes nedenfra og oppover.
• Hvis klippingen skjer ovenfra og nedover vil de tynne kvistene bøye seg og bli stående igjen, uklippet.
• For å oppnå en jevn kant, kan man spenne opp et snøre som rettesnor.

Grensag

Advarsel!

• Sørg for at området du skal jobbe i er slik at du ikke henger deg opp i noe eller snubler.
• Pass på så ikke løsthengende eller brekte grener fester seg i grensagen.
• Sørg for å bruke nødvendig verneutstyr.
  • Pass på at grensagen er hel og ikke mangler noen deler eller er skadet.
• Kontroller at sagkjedet er skarpt og riktig spendt.
• Påse at motorens ventilasjonsåpninger er fri for forurensning.
• Sperren til startbryteren (3) og startbryteren (2) skal gå lett og ikke sette seg fast eller opptre unormalt.
• Sørg for at håndtakene er rene og gir godt grep.

Påfylling av sagkjedeolje

1. Åpne lokket for påfylling av sagkjedeolje (17) og fyll på med egnet olje av god kvalitet. Kontroller oljenivået i nivåvinduet (21).
2. Sett lokket på plass igjen, og skru det fast.
3. Kontroller også regelmessig oljenivået mens du jobber.

Teknikker ved saging

Det kan være smart å lære seg teknikken med å sage på plasser hvor det er lett å komme til. Man lærer seg da, på en sikker måte, hvordan sagen fungerer i forskjellige situasjoner. Da er det også enklere og sikrere når man senere går over på mer avansert saging.

Advarsel! Bruk ikke sagen på busker og tynne greiner. Disse kan lett sette seg fast og føre til kast og ukontrollerte bevegelser på sagen.

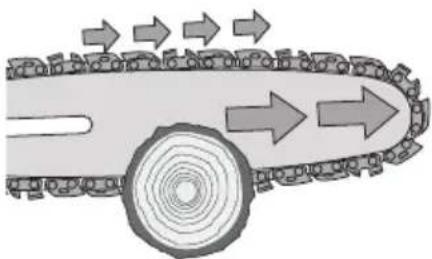

Saging med trekkende kjede (anbefales)

Undersiden av sverdet legges mot grenen som skal kappes. Denne teknikken innebærer at greinen kappes ovenfra og ned. Sagkjedet trekker grensagen framover, bort fra brukeren. Med denne teknikken har man best kontroll på sagen og kan lettere parere kast og uforutsette hendelser.

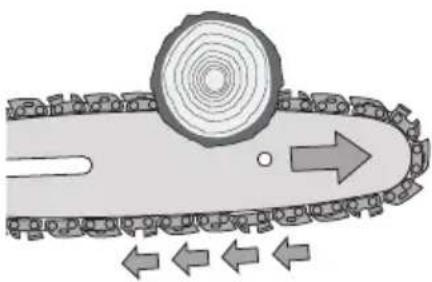

Denne teknikken innebærer at greinen kappes nedenfra og opp. Sagkjedet skyver grensagen bakover mot brukeren. Dette innebærer at man må kompensere for sagens skyvekraft. Hvis man ikke er forberedt på at den skyvende kraften skyves sagen bakover og den fremre, øvre delen av kjedet kan komme i kontakt med greinen. Dette kan føre til kast og uforutsette bevegelser.

Ved saging av tynnere greiner holder det som oftest å bruke saging med trekkende teknikk. Ved saging av grovere greiner brukes følgende teknikk:

1. Sag först et snitt nedenfra ca. 15–20 cm fra stammen. La snittet bli omtrent 1/3 av greinens tykkelse.
2. Lag så et snitt ca. 5–10 cm utenfor det første snittet. Sag ovenfra og gjennom hele greinen.
3. Lag det tredje snittet så nær stammen som mulig. La snittet bli omtrent 1/3 av greinens tykkelse. Sag fra undersiden.
4. Det fjerde snittet skal være så nær stammen som mulig og gjennom hele grenen. Sag ovenfra.

Husk følgende:

• Start alltid med de greinene som sitter lengst nede på stammen.
• Sørg for en stabil og stødig arbeidsstilling.
• Ikke foreta jobbing stående på en stige.
• Sag ikke av greiner som er rett over hodet.
• Bøy deg ikke for langt fram og len deg heller ikke for langt bakover.
• Sørg for gode værforhold og fult dagslys.
  • Benytt alltid bæreselen.
• Rydd alltid arbeidsområdet før jobben startes og pass på at det ikke er fremmede gjenstander som kan forstyrre jobbingen.
• Hold alltid i sagen med begge hendene.

Start

1. Fjern sverdbeskyttelsen.
2. Åpne rattet på bærereimens feste (6) og juster festet til ønsket posisjon.
3. Skyv batteriet inn på plass og påse at det klikker på plass.
4. Skyv sperren til strømbryteren (3) framover og trykk inn strømbryteren (2). Grensagen starter.
5. Sagen stenges ved at du slipper opp startbryteren.

• Ta ut batteriet før service og vedlikehold.

- Benytt vernehansker ved håndtering og rengjøring av sverdet.

- Kontroller regelmessig at sikkerhetssperren til strømbryteren og strømbryteren er uskadet og at de fungerer som de skal.

- Kontroller og smør sverdet med olje regelmessig og pass på at skruene på sverdet er dratt til.

• Sverdet og knivene oljes med passende olje før lagring hvis hekksaksen ikke skal brukes på en stund.
• Rengjør produktet utvendig med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.
• Fjern all forurensning, spesielt fra motorens ventilasjonsåpninger.
• Når produktet ikke er i bruk skal det lagres tørt, støvfritt og utilgjengelig for barn.
• Batteriet må ikke oppbevares i minusgrader.
• Sverdbeskyttelsen skal alltid være påmontert når hekksaksen ikke er i bruk.

Grensag

Advarsel!

• Ta ut batteriet før service og vedlikehold.
- Benytt vernehansker ved håndtering og rengjøring av sverd og kjede.
- Kontroller regelmessig at sikkerhetssperren til strømbryteren og strømbryteren er uskadet og at de fungerer som de skal.
- Rengjør produktet utvendig med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.
- Fjern all forurensning, spesielt fra motorens ventilasjonsåpninger.
- Batteriet må ikke oppbevares i minusgrader.
- Ha alltid sverdbeskyttelsen montert når grensagen ikke er i bruk og bær alltid sagen med sverdet vendt bakover når du forflytter deg.
- For at sagingen skal kunne utføres på en tilfredsstillende og sikker måte må sagkjedet alltid være skarpt og riktig spendt. La kvalifiserte personer ta seg av slipingen hvis du ikke har de rette kunnskapene eller føler deg usikker på hvordan det skal gjøres.

- Sverd og kjede skal demonteres regelmessig og rengjøres. Det gjelder også kjedets drev.

- Tøm ut sagkjedeoljen og oppbevar sagen horisontalt i et tørt, godt ventilert rom og utilgjengelig for barn når den ikke skal brukes på en stund.

Feilsøking

Hekksaksen/grensagen starter ikke.	Batteriet er utladet eller feil montert. Lad opp batteriet og pass på at det er skjøvet helt inn.
Hekksaksen/grensagen går sakte og/eller skrur seg av.	Sverd/sagkjede er sløv eller skadet. Kontroller sverdet/sagkjedet og skift det ut eller slip det opp.For hard mating. Reduser matingen.Batteriet kan være overopphetet.Se avsnittet Overbelastning og beskyttelse.
Batteriet går fort tomt for strøm.	Batteriet er ikke fulladet. Det kan trenge noen lade-sykluser hvor det lades opp 100 % før full kapasitet oppnås.Batteriet må skiftes ut.
Batteriet lades ikke. • Batteriet sitter ikke riktig i laderen.Batteriets eller laderens kontakt er forurenset.Trekk støpselet ut av strømuttaket og rengjør kontaktene.Støpselet sitter ikke riktig montert i strømuttaket.Er det strøm i strømuttaket?Laderen eller laderens kabel er skadet.Batteriet må skiftes ut.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdnings-avfallet. Dette gjelder innenfor E∅S-området. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De vil ta hånd om produktet på en miljømessig tilfredsstillende måte.

Lydnivåer LpA = 77,5 dB(A), K = 3 dB(A)

LwA = 92,4 dB(A), K = 3 dB(A)

Vibrasjon 1,79 m/s ^2 , K = 1,5 m/s ^2

Vekt 3,3 kg (uten batteri)

Makslengde teleskopskaft 2,95 m

31-9461 Grensag

Sverdlengde 18 cm

Kjedehastighet 5,5 m/s

Oljetank, volum 80 ml

Lydnivåer LpA = 79,5 dB(A), K = 3 dB(A)

LwA = 94 dB(A), K = 3 dB(A)

Vibrasjon 1,79 m/s², K = 1,5 m/s²

Vekt 3,3 kg (uten batteri)

Sagkjede deling 3/8", antall lenker 33, passende fil ∅ 4,0 mm

Lengde 194–270 cm

Vibrasjon

• Måling av vibrasjonsnivå (vektorsum i tre ledd) og lydverdier som oppgis i denne bruksanvisningen er utført i henhold til målemetode som er standardisert i EN 50636-2-91. Disse verdiene kan brukes til sammenlikning av forskjellige typer elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrasjonsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder när det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.
• For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reduserer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.
