LXC PHT18 - Saha Cocraft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Teleskooppi pensasleikkuri / oksasaha (yhdistelmä)
Malli	LXC PHT18
Tuotenumerot	31-9460 (pensasleikkuri), 31-9461 (oksasaha), 31-9462 (pensasleikkurin pää), 31-9463 (oksasahan pää)
Paino (ilman akkua)	3.3 kg
Teleskooppivarren pituus	1.94 – 2.70 m (oksasaha), jopa 2.95 m (pensasleikkuri)
Leikkuukiskon pituus (pensasleikkuri)	450 mm
Ohjauskiskon pituus (oksasaha)	18 cm
Sahaketjun nopeus	5.5 m/s
Öljysäiliön tilavuus (oksasaha)	80 ml
Maksimi leikkuuhalkaisija (pensasleikkuri)	14 mm
Virtalähde	18V litiumioniakku (LXC-järjestelmä, myydään erikseen)
Äänenpainetaso (oksasaha)	LpA = 79.5 dB(A), K = 3 dB(A)
Äänitehotaso (oksasaha)	LwA = 94 dB(A), K = 3 dB(A)
Äänenpainetaso (pensasleikkuri)	LpA = 77.5 dB(A), K = 3 dB(A)
Äänitehotaso (pensasleikkuri)	LwA = 92.4 dB(A), K = 3 dB(A)
Tärinätaso	1.79 m/s², K = 1.5 m/s²
Turvaominaisuudet	Ylikuormitussuoja, alijännitesuoja, ylikuumenemissuoja, turvakatkaisin virtakytkimelle
Säädettävät pään kulmat	Oksasaha: 0°, 15°, 30°; Pensasleikkuri: 10 asentoa -45°:sta 90°:een
Mukana tulevat lisävarusteet	Olkahihna, terän/kiskon suojus
Huolto	Voitele terä/ketju säännöllisesti; puhdista ilmanvaihtoaukot; säilytä kuivassa paikassa; teroita sahaketju kun se on tylsä
Varaosat ja korjattavuus	Käytä vain alkuperäisiä varaosia; korjaukset on suoritettava pätevän henkilöstön toimesta
Hävittäminen	Älä hävitä sekajätteen mukana; kierrätä osoitetuissa keräyspisteissä

Usein kysytyt kysymykset - LXC PHT18 Cocraft

Mitä akkua Cocraft LXC PHT18 käyttää?

Se käyttää 18V litiumioniakkua LXC-järjestelmästä (myydään erikseen). Akku on työnnettävä kokonaan paikalleen, kunnes se napsahtaa.

Kuinka säädän teleskooppivarren pituutta?

Avaa nokkavipu (5), säädä varsi haluttuun pituuteen, sulje sitten nokkavipu tiukasti.

Kuinka vaihdan pensasleikkurin pään kulmaa?

Paina lukitus (12) sisään ja käännä pää yhteen kymmenestä kiinteästä kulmasta. Varmista, että lukitus ponnahtaa ulos lukitakseen pään paikalleen.

Kuinka kiristän sahaketjun?

Löysää käyttösuojuksen lukitus (26), irrota suojus, käännä sitten sahaketjun kiristysrengasta (25) myötäpäivään, kunnes ketjua voidaan vetää noin 2 mm ohjauskiskosta. Kiristä suojus uudelleen.

Millaista öljyä minun tulisi käyttää sahaketjulle?

Käytä laadukasta sahaketjuöljyä. Öljysäiliön tilavuus on 80 ml ja siinä on tason tarkistusikkuna (21).

Miksi oksasahani pysähtyy käytön aikana?

Tämä voi johtua ylikuormitussuojasta (lyhyt suuri kuormitus) tai ylikuumenemissuojasta (pitkäaikainen suuri kuormitus). Vapauta virtakytkin, odota ja käynnistä uudelleen kuorman poistamisen jälkeen. Akku voi myös olla tyhjentynyt.

Mikä on pensasleikkurilla leikattavissa olevan oksan maksimihalkaisija?

Leikkuun maksimihalkaisija pensasleikkurilla on 14 mm.

Kuinka säilytän työkalua, kun se ei ole käytössä?

Poista akku, puhdista työkalu, voitele terä/ketju ja säilytä kuivassa pölyttömässä paikassa poissa lasten ulottuvilta. Asenna aina terän/kiskon suojus.

Voinko käyttää oksasahaa seisoessani tikkailla?

Ei, älä koskaan työskentele seisoessasi tikkailla. Pidä vakaa asento ja käytä kantovaljaita tasapainon ylläpitämiseksi.

Kuinka hävitän tuotteen?

Älä hävitä sekajätteen mukana. Kierrätä paikallisessa keräyspisteessä tai ota yhteyttä ostopaikkaan ympäristöystävällistä hävittämistä varten.

KÄYTTÖOHJE LXC PHT18 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

UNITED KINGDOM

Customer Service Contact number: 020 8247 9300

E-mail: [e-mail]

Internet www.clasohlson.co.uk

Pensasleikkuri/oksasaha, jossa teleskooppikahva

Tuotenro 31-9460 Malli ASYPHT5450

31-9461 ASYPCS7200

31-9462 ASYPHT5450

31-9463 ASYPCS7200

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista tekstija kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Yleisiä turvallisuusohjeita – Sähkökäyttöinen käsityökalu

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen.

Säästä nämä ohjeet!

Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai paristoilla/akulla toimivaa käsityökalua.

1) Työtila

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta tuotetta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.

d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen, äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.

d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.

e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Ladattavien käsityökalujen käyttäminen ja huoltaminen

a) Lataa akku ainoastaan valmistajan hyväksymällä laturilla. Tietyntyyppiselle akulle sopiva laturi saattaa aiheuttaa tulipalon, jos sitä käytetään vääräntyyppisen akun lataukseen.
b) Käytä akkukäyttöisessä käsityökalussa vain siihen soveltuvia akkuja. Väärän tyyppisten akkujen käyttäminen saattaa johtaa onnettomuuteen tai tulipaloon.
c) Kun akkua ei käytetä, sitä tulee säilyttää poissa metalliesineiden ulottuvilta (esim. paperiliittimet, kolikot, avaimet, naulat tai muut metalliesineet), jotka saattavat muodostaa kontaktin akun napojen välille. Akun napojen oikosulku saattaa aiheuttaa palovammoja tai tulipalon.
d) Vahingoittuneesta akusta saattaa vuotaa akkuhappoa. Vältä kosketusta hapon kanssa. Jos kuitenkin joudut kosketuksiin hapon kanssa, huuhtele kohta vedellä. Mikäli happoa joutuu silmiin, hakeudu lääkäriin. Akun happo saattaa aiheuttaa ärsytystä ja palovammoja.

6) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Pensasleikkuria koskevia turvallisuusohjeita

• Pensasleikkuria saavat käyttää aikuiset, joilla ei ole fyysisiä tai psyykkisiä rajoitteita. Henkilöt, joilla ei ole riittävästi kokemusta ja taitoja, eivät saa käyttää laitetta ilman heidän turvallisuudesta vastaavan henkilön antamia ohjeita.
• Pidä kaikki ruumiinosat loitolla terästä. Älä poista leikattua materiaalia äläkä pidä kiinni leikattavasta materiaalista, kun terä liikkuu. Irrota akku ennen kuin poistat juuttunutta materiaalia. Tarkkaavaisuuden herpaantuminen hetkeksikin saattaa aiheuttaa vakavan loukkaantumisen.
• Älä anna lasten leikkiä pensasleikkurilla.
• Sammuta pensasleikkuri ja pidä kiinni pensasleikkurin kahvasta, kun siirrät pensasleikkuria lyhyempiä matkoja. Sammuta pensasleikkuri ja laita teräsuoja paikalleen pidempien siirtojen ja kuljetuksen aikana.
• Varmista ennen työskentelyä, että leikattavalla alueella ei ole vieraita esineitä, kuten piikkilankaa.
• Pidä pensasleikkurista kiinni tukevasti molemmin käsin käytön aikana.
• Terät liikkuvat vielä muutaman sekunnin ajan pensasleikkurin sammuttamisen jälkeen.

Varoitus! Älä koske liikkuvia teriä.

Oksasahaa koskevia turvallisuusohjeita

• Ota huomioon, että kansalliset ja/tai paikalliset lait ja asetukset saattavat vaikuttaa laitteen käyttöön. Ota selvää alueesi asetuksista.
• Laitteen ja mahdollisten korkeajännitejohtojen välisen etäisyyden tulee olla vähintään 10 metriä.
• Lue ohjeet ja varmista, että olet ymmärtänyt, kuinka laitetta käytetään.
• Varmista, että seisot tasapainoisesti työn jokaisessa vaiheessa. Pidä taukoja työn aikana, jos työskentelet pitkään.
• Seiso vakaasti ja käytä mukana tulevaa kantohihnaa.
• Pidä sivulliset riittävän kaukana työskentelyalueesta.

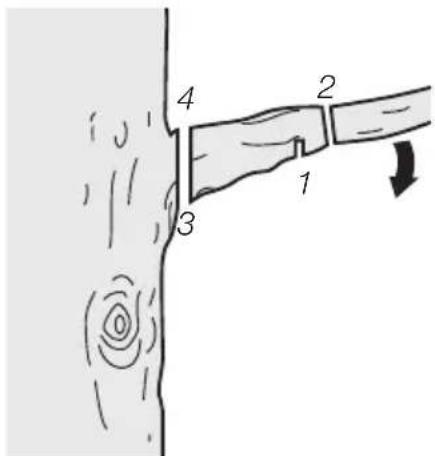

• Saha a oksat pienissä osissa. Aloita sahaaminen oksan päästä ja jatka kohti runkoa. Seiso niin, että et jää putoavien oksien alle.
• Älä käytä laitetta, jos siitä puuttuu turvavarusteita, tai jos ne ovat vioittuneet.
• Käytä suojalaseja ja kuulosuojaimia. Henkilökohtaisten suojavarusteiden, kuten suojakäsineiden, kypärän, suojahousujen ja suojasaappaiden käyttö on suositeltavaa. Oikeat suojavarusteet vähentävät lentävien esineiden ja teräketjun aiheuttamaa loukkaantumisvaaraa.

Turvallisuussymbolit

Lue koko käyttöohje.

Älä altista sähkökäyttöistä käsityökalua sateelle.

Käytä suojakypärää, suojalaseja ja kuulosuojaimia.

Pidä kaikki ruumiinosat loitolla leikkaavista osista (teräketju, pensasleikkurin terä) sähkökäyttöisen käsityökalun käynnistyksen ja käytön aikana.

Käytä suojakäsineitä.

Huom.! Poista akku ennen sähkökäyttöisen käsityökalun huoltoa.

Käytä suojakenkiä.

Varo putoavia esineitä. Pidä sivulliset turvallisen välimatkan päässä työskentelyalueesta.

Korkeajännite- kaapeleihin tulee olla vähintään 10 metrin turvaetäisyys.

Tuotekuvaus

31-9460 Pensasleikkuri ja teleskooppikahva (akku ja laturi myydään erikseen).

31-9461 Oksasaha ja teleskooppikahva (akku ja laturi myydään erikseen).

31-9462 Pensasleikkurin pää, tarvike oksasahaan 31-9461 (akku ja laturi myydään erikseen).

31-9463 Oksasahan pää, tarvike pensasleikkuriin 31-9460 (akku ja laturi myydään erikseen).

1. Takakahva

2. Virtakytkin

3. Virtakytkimen turvalukitus

4. Akkuliitäntä

5. Teleskooppivarren pituudensäädön lukitus

6. Pensasleikkurin pään/oksasahan pään lukitus

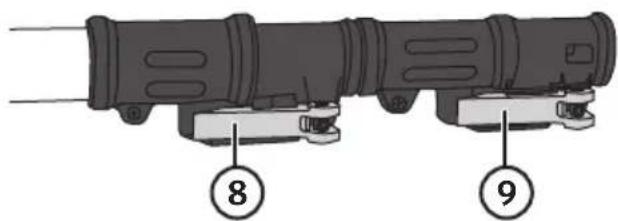

7. Kantohihna

8. Kantohihnan säädettävä kiinnike
9. Etukahva

1. Terälevy
2. Moottorin tuuletusaukot
3. Pensasleikkurin pään kulman säädön lukitus
4. Teleskooppikahvan kiinnike
5. Teräsuojus

1. Teräketju

2. Terälevy

3. Ketjuöljyn täyttöaukon kansi

4. Moottorin tuuletusaukot

5. Oksasahan leikkuupään kulman säädön lukitus

6. Teleskooppikahvan kiinnike

7. Ketjuöljyn tason tarkistusikkuna

8. Kaarnatuki

9. Teräsuojus

1. Vetopyörän kupu
2. Ketjun kireyden säätö
3. Vetopyörän kuvun lukitus

Ylikuormitus ja suojaus

Akussa on erilaisia suojatoimintoja koneen ja akun suojaamiseksi.

- Ylikuormitussuoja sammuttaa laitteen lyhytaikaisen ylikuormituksen sattuessa. Suoja palautuu automaattisesti. Päästä virtakytkin ja odota muutaman sekunnin ajan. Varmista, että laitetta ei ole kuormitettu, ja käynnistä se uudelleen. Laitteen pitäisi nyt toimia normaalisti.

• Ylikuumenemissuoja sammuttaa laitteen pitkäaikaisen ylikuormituksen sattuessa. Ylikuumenemissuoja palautuu automaattisesti, mutta laitteen voi käynnistää vasta, kun sen lämpötila on laskenut riittävästi. Anna laitteen/akun jäähtyä, ennen kuin yrität käynnistää laitteen. Myös suora auringonvalo saattaa aiheuttaa koneen ylikuumenemisen. Vältä suoraa auringonvaloa.
• Akussa on alijännitesuojaus, mikä sammuttaa koneen, jos akku tyhjenee. Alijännitesuoja sammuttaa laitteen automaattisesti, minkä jälkeen akku pitää ladata.

Oksasahan pään/pensasleikkurin pään säätäminen ja asentaminen

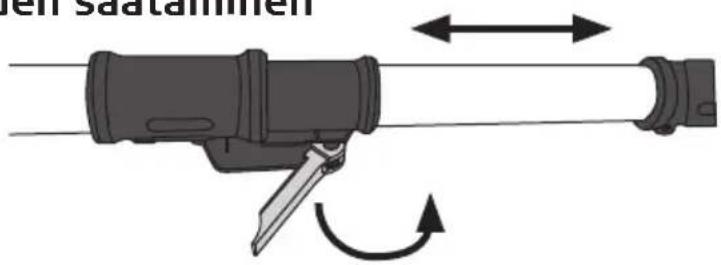

Teleskooppivarren pituuden säätäminen

1. Avaa lukitus.
2. Vedä varsi sopivan pituiseksi.
3. Sulje lukitus.

Pensasleikkuri

Pensasleikkurin pään asen- taminen teleskooppikahvaan

1. Irrota sähköliitäntöjen päällä oleva suojakupu.
2. Avaa lukitus ja työnnä pensasleikkurin pää teleskooppivarteen.
3. Varmista että lukituskielekkeet joustavat ulos kunnolla.
4. Sulje lukitus.

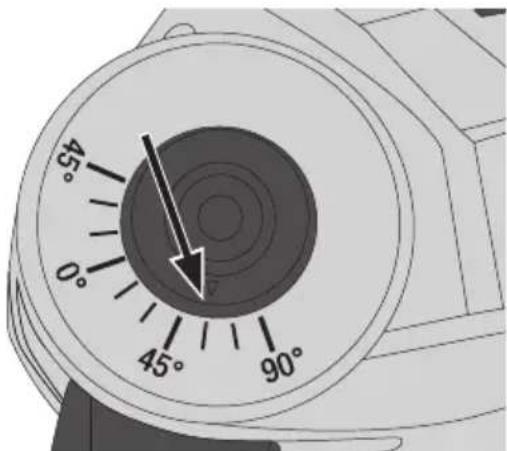

Pensasleikkurin pään kulman säätö

Paina lukitusta (12) ja kierrä pää halua-maasi asentoon (10 kpl). Varmista, että lukko joustaa ulospäin kunnolla, jolloin pää lukittuu haluamaasi kulmaan.

Oksasaha

Terälevyn ja teräketjun asentaminen

1. Avaa vetopyörän kuvun lukitusvipu (26) ja irrota kupu.

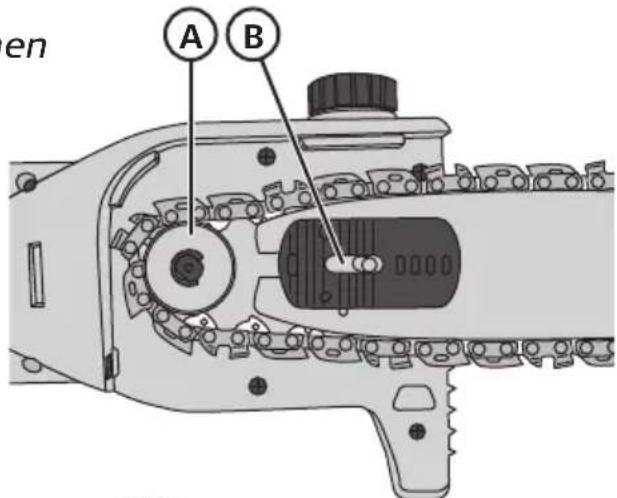

2. Aseta teräketju terälevyn uraan. Aseta ketju vetopyörään (A) ja terälevy ohjaimeen (B).

3. Aseta vetopyörän kupu takaisin paikalleen. Kiristä sen verran, että terälevy menee oikeaan asentoon, mutta älä kiristä lukitusvipua koko-naan.

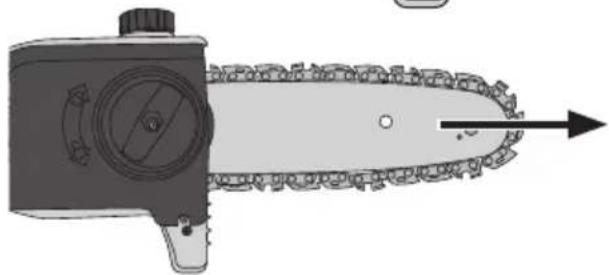

4. Vedä terälevyä eteenpäin niin, että teräketju kiristyy sopivasti.
5. Kierrä ketjun kireyden säätövipua (25) myötäpäivään, kunnes ketju on riittävän kireällä. Ketju on sopivan kireällä, kun sitä voi nostaa terälevystä noin 2 mm.

Uusi teräketju venyy käytössä, minkä vuoksi teräketjun kireys tulee tarkistaa muutaman minuutin sahauksen jälkeen. Myös tämän jälkeen teräketjun kireys tulee tarkistaa säännöllisesti. Teräketju ei saa olla niin löysä, että se roikkuu terälevyssä. Teräketjun tulee olla niin kireä, että sitä voi nostaa noin 2 mm terälevystä.

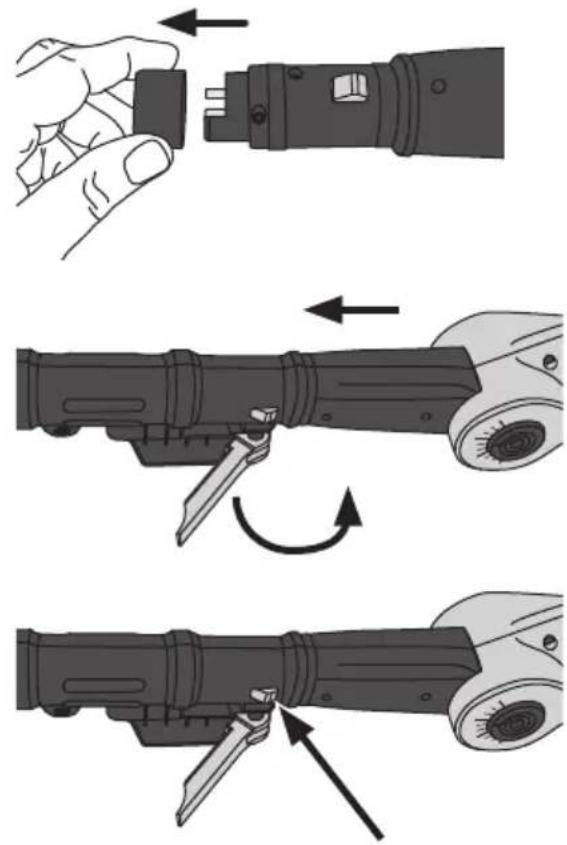

Oksasahan pään asentaminen teleskooppivarteen

1. Irrota sähköliitäntöjen päällä oleva suojakupu.

2. Avaa lukitus ja työnnä oksasahan pää teleskooppivarteen.

3. Varmista että lukituskielekkeet joustavat ulos kunnolla.

4. Sulje lukitus.

Oksasahan pään kulman säätö

Paina lukitusta (19) ja kierrä pää haluamaasi asentoon (3 kpl). Varmista, että lukko joustaa ulospäin kunnolla, jolloin pää lukittuu haluamaasi kulmaan.

• Pidä työskentelyalue aina siistinä, jotta et juutu tai kompastu mihinkään esteeseen.
• Varmista, että roikkuvat tai katkenneet oksat eivät pääse juuttumaan pensasleikkuriin.
• Varmista, että käytät riittäviä suojavarusteita.
• Varmista, että pensasleikkuri on ehjä ja että kaikki osat ovat paikallaan ja että ne ovat ehjiä.
• Varmista, että terälevyn terät ovat teräviä ja voideltuja.
• Varmista, että moottorin ilma-aukoissa ei ole roskia.
• Virtakytkimen lukituksen (3) ja virtakytkimen (2) pitää liikkua kevyesti, eivätkä ne saa juuttua tai toimia epänormaalisti.
• Varmista, että kahvat ovat puhtaat ja että niistä saa hyvän otteen.

Käynnistys

1. Poista teräsuoja.
2. Avaa kantohihnan kiinnikkeen lukitus (6) ja säädä kantohihna sopivaksi.
3. Työnnä akku akkuliitäntään (4) ja varmista, että se lukittuu kunnolla.
4. Työnnä virtakytkimen lukitusta (3) eteenpäin ja paina virtakytkintä (2). Pensasleikkuri käynnistyy.
5. Pensasleikkuri sammuu, kun päästät virtakytkimen.

Moottorin ilmanottoaukossa voi joskus näkyä kipinöintiä moottorin sammuessa.

mä on täysin normaalia.

Leikkaaminen

• Varmista, että leikattavalla alueella ei ole vieraita esineitä, kuten rautalankaa tai metallitolppia.
• Leikattavien oksien suurin paksuus on 14 mm.
• Pidä pensasleikkurista kunnolla kiinni ja seiso tukevasti. Älä kurota liian kauas. Ole erityisen varovainen, jos työskentelet tikkailla.
• Liikuta pensasleikkuria eteenpäin hitaasti ja vakaasti leikkauslinjan suuntaisesti.
• Kaksipuolisella terällä voi leikata molempiin suuntaan sekä edestakaisella liikkeellä puolelta toiselle.
• Tasaisen leikkuutuloksen saamiseksi pensaiden sivut kannattaa leikata kasvun suuntaisesti alhaalta ylöspäin.
• Jos pensasta leikataan ylhäältä alaspäin, ohuet oksat taipuvat ulospäin, mikä saattaa johtaa epätasaiseen leikkuujälkeen.
• Tasaisen yläreunan saamiseksi voit ripustaa narun pensaan päälle.

Oksasaha

Varoitus!

• Pidä työskentelyalue aina siistinä, jotta et juutu tai kompastu mihinkään esteeseen.
• Varmista, että roikkuvat tai katkenneet oksat eivät pääse juuttumaan oksasahaan.
• Varmista, että käytät riittäviä suojavarusteita.
• Varmista, että oksasaha on ehjä ja että kaikki osat ovat paikallaan ja että ne ovat ehjiä.
• Varmista, että teräketju on terävä ja riittävän kireä.
• Varmista, että moottorin ilma-aukoissa ei ole roskia.
• Virtakytkimen lukituksen (3) ja virtakytkimen (2) pitää liikkua kevyesti, eivätkä ne saa juuttua tai toimia epänormaalisti.
• Varmista, että kahvat ovat puhtaat ja että niistä saa hyvän otteen.

Ketjuöljyn lisääminen

1. Avaa ketjuöljyn täyttöaukko (17) ja lisää laadukasta ketjuöljyä. Tarkista ketjuöljyn taso ikkunasta (21).
2. Kierrä kansi takaisin paikalleen.
3. Tarkista ketjuöljyn määrä säännöllisesti työskentelyn aikana.

Sahaustekniikka

Sahaustekniikkaa kannattaa opetella helpossa paikassa olevalla oksalla. Näin voit turvallisesti ja helposti opetella, kuinka saha käyttäytyy eri tilanteissa. Harjoittelun jälkeen on turvallisempaa siirtyä haastavampaan sahaamiseen.

Varoitus! Älä sahaa pensaita tai ohuita oksia. Pensaat ja ohuet oksat saattavat juuttua sahaan ja aiheuttaa takapotkun tai muun hallitsemattoman liikkeen.

Sahaaminen vetävällä ketjulla (suositus)

Terälevyn alaosa painetaan kiinni katkaistavaan oksaan. Tällä tekniikalla oksa katkaistaan ylhäältä alas. Teräketju vetää oksasahaa eteenpäin pois käyttäjästä. Tällä tekniikalla sahaa voidaan käyttää hallitusti, ja takapotkun ja muiden yllättävien tilanteiden hallitseminen on helpompaa.

Sahaaminen työntävällä ketjulla

Tällä tekniikalla oksa katkaistaan alhaalta ylös. Teräketju työntää sahaa taaksepäin kohti käyttäjää. Tällöin käyttäjän tulee vastata sahan työntävään voimaan. Jos käyttäjä ei ole varautunut sahan työntävään voimaan, saha voi lennähtää taaksepäin, jolloin ketjun yläosa voi osua oksaan. Tämä saattaa johtaa takapotkuun ja oksasahan hallitsemattomaan liikkeeseen.

Ohuita oksia voidaan usein sahata vetävällä ketjulla. Noudata seuraavaa teknikkaa, kun sahaat paksumpia oksia.

1. Sahaa ensimmäinen sahaus alapuolelta noin 15–20 cm:n päästä rungosta. Sahaa noin 1/3 oksan paksuudesta.

2. Sahaa toinen sahaus poispäin rungosta noin 5–10 cm:n päähän ensimmäisestä sahauksesta. Sahaa yläpuolelta ja sahaa koko oksa poikki.

3. Sahaa kolmas sahaus mahdollisimman läheltä runkoa. Sahaa noin 1/3 oksan paksuudesta. Sahaa alapuolelta.

4. Tee neljäs sahaus mahdollisimman läheltä runkoa ja sahaa koko oksa poikki. Sahaa yläpuolelta.

Ota huomioon seuraavat asiat:

• Aloita sahaaminen aina puun alimmista oksista.
• Varmista, että seisot tasapainoisesti.
• Älä sahaa tikapuilla seisten.
• Älä sahaa pääsi yläpuolella olevia oksia.
• Älä kurota liian kauas eteen- tai taaksepäin.
• Työskentele vain hyvällä säällä ja päivänvalossa.
• Käytä aina kantohihnaa.
• Raivaa työskentelyalue ennen työn aloittamista ja varmista, että vieraat esineet eivät häiritse työskentelyä.
• Pidä kiinni sahasta molemmilla käsillä.

Käynnistys

1. Poista teräsuoja.
2. Avaa kantohihnan kiinnikkeen lukitus (6) ja säädä kantohihna sopivaksi.
3. Työnnä akku akkuliitäntään (4) ja varmista, että se lukittuu kunnolla.
4. Työnnä virtakytkimen lukitusta (3) eteenpäin ja paina virtakytkintä (2). Oksasaha käynnistyy.
5. Oksasaha sammuu, kun päästät virtakytkimen.

Huolto ja puhdistaminen

Pensasleikkuri

Varoitus!

• Irrota akku pensasleikkurista ennen laitteen huoltoa.
• Käytä suojakäsineitä, kun puhdistat tai käsittelet terää.
• Tarkista säännöllisesti, että virtakytkin ja virtakytkimen turvalukitus ovat ehjiä ja toimivat moitteetta.

- Tarkista terälevy ja voitele se sopivalla öljyllä säännöllisesti. Varmista myös, että terälevyn ruuvit ovat kiinni.

• Öljyä terälevy sopivalla öljyllä, jos pensasleikkuri on pitkään käyttämättä.
• Puhdista keittimen ulkopinta kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja.
• Poista epäpuhtaudet erityisesti moottorin ilma-aukoista.
• Jos pensasleikkuri on pitkään käyttämättä, säilytä sitä kuivassa ja pölyttömässä paikassa lasten ulottumattomissa.
• Älä säilytä akkua tiloissa, jos lämpötila laskee nollan alapuolelle.
• Laita teräsuojus paikalleen aina, kun pensasleikkuria ei käytetä.

Oksasaha

Varoitus!

• Irrota akku oksasahasta ennen laitteen huoltoa.
• Käytä suojakäsineitä, kun puhdistat tai käsittelet terälevyä ja ketjua.
• Tarkista säännöllisesti, että virtakytkin ja virtakytkimen turvalukitus ovat ehjiä ja toimivat moitteetta.
• Puhdista oksasahan ulkopinta kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja.
• Poista epäpuhtaudet erityisesti moottorin ilma-aukoista.
• Älä säilytä akkua tiloissa, jos lämpötila laskee nollan alapuolelle.
• Pidä teräsuoja aina paikallaan, kun oksasahaa ei käytetä. Kanna oksasahaa niin, että terälevy osoittaa taaksepäin.
• Teräketjun tulee aina olla terävä ja riittävän kireä, jotta saha toimii optimaalisesti ja sen käyttö on turvallista. Jätä teräketjun teroittaminen ammattilaisen tehtäväksi, jos olet epävarma.

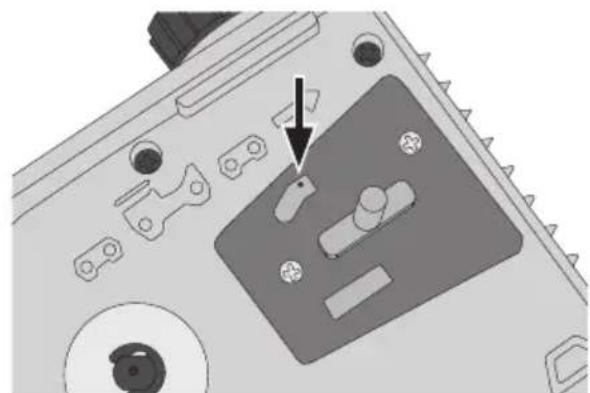

• Irrota terälevy ja teräketju säännöllisesti ja puhdista terälevyn öljykanava sekä teräketjun vetopyörä.
• Jos sahaa ei käytetä pitkään aikaan, tyhjennä ketjuöljy ja säilytä sahaa kuivassa ja hyvin tuuletetussa paikassa lasten ulottumattomissa.

Vianhakutaulukko

Oksasaha/pensasleikkuri ei käynnisty.	Akku on tyhjä tai se on asennettu väärin. Lataa akku ja varmista, että se on kunnolla paikoillaan.
Oksasaha/pensasleikkuri käy hitaasti ja/tai sammuu.	Terä/teräketju voi olla tylsä tai vahingoittunut.Tarkista terä/teräketju ja vaihda tai teroita.Konetta painetaan liian kovaa. Älä pakota konetta.Akku voi olla ylikuumentunut. Katso kappaleYlikuormitus ja suojaus.
Akku ei kestä pitkään.	Akkua ei ole ladattu täyteen. Voi olla, että akkua pitää ladata muutaman kerran, ennen kuin se saavuttaa täyden kapasiteetin.Vaihda akku.
Akku ei lataudu. • Akku ei	ole oikein paikallaan laturissa.Akun tai laturin kontaktipinnat ovat likaiset. Irrota laturin pistoke pistorasiasta ja puhdista liitännät.Pistoke ei ole kunnolla pistorasiassa.Onko pistorasiassa virtaa?Laturi tai sen johto on vahingoittunut.Vaihda akku.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Leikkuupituus 450 mm

Kuormittamaton kierrosluku 1400 kierr./min

Leikkuuhalkaisija 14 mm

Melutaso LpA = 77,5 dB(A), K = 3 dB(A)

$$ \mathrm{LwA} = 9 2, 4 \mathrm{dB(A)}, K = 3 \mathrm{dB(A)} $$

Tärinä 1,79 m/s², K = 1,5 m/s²

Painot 3,3 kg (ilman akkua)

Teleskooppivarren suurin pituus 2,95 m

31-9461 Oksasaha

Terälevyn pituus 18 cm

Ketjun nopeus 5,5 m/s

Öljysäilion tilavuus 80 ml

Melutaso LpA = 79,5 dB(A), K = 3 dB(A)

$$ \mathrm{LwA} = 9 4 \mathrm{dB(A)}, \mathrm{K} = 3 \mathrm{dB(A)} $$

Tärinä 1,79 m/s², K = 1,5 m/s²

Painot 3,3 kg (ilman akkua)

Teräketjun jako 3/8", lenkkien määrä 33, sopiva viila ∅ 4,0 mm

Pituus 194–270 cm

Tärinä

• Tässä käyttöohjeessa ilmoitettu tärinäarvo (kolmen suunnan vektorisumma) ja meluarvot on mitattu EN 50636-2-91 -standardisoidulla mittaustavalla, ja arvot ovat verrattavissa muihin sähkökäyttöisiin käsityökaluihin.
• Mittaustapa soveltuu myös tärinäkuormituksen alustavaan arviointiin.
• Ilmoitettu tärinäarvo toteutuu, kun sähkökäyttöistä käsityökalua käytetään käyttöohjeessa kuvatulla tavalla. Jos sähkökäyttöistä käsityökalua käytetään muihin tarkoituksiin ja muilla tarvikkeilla tai jos sitä ei ole huollettu kunnolla, käytön aikainen tärinäarvo saattaa kasvaa huomattavasti.
• Tarkan tärinäkuormituksen arvioimiseksi pitää huomioida ajat, jolloin sähkökäyttöinen käsityökalu ei ole kytkettynä tai kun se on käynnissä ilman, että sitä käytetään. Tämä vähentää huomattavasti koko työskentelyjakson tärinäkuormitusta. Päätä turvallisuustoimenpiteet suojataksesi käyttäjää tärinän vaikutukselta kaikissa käyttötarkoituksissa.

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
