PRO HL36-S - Hekksakser Cocraft - Gratis bruksanvisning og manual

Produkttype	Hekktrimmer
Merke	Cocraft
Modell	PRO HL36-S
Strømkilde	Batteri (36V Li-ion)
Bladlengde	600 mm
Total lengde	950 mm
Vekt	3,5 kg (uten batteri)
Bladtype	Dobbelsidig, herdet stål
Tannavstand	25 mm
Maks skjærekapasitet	25 mm
Tomgangshastighet	2400 o/min
Batterispenning	36 V
Batterikapasitet (anbefalt)	4,0 Ah
Ladetid	120 min
Vibrasjonsnivå	< 2,5 m/s²
Lydtrykknivå	86 dB(A)
Egenskaper	Anti-vibrasjon, omsluttende håndtak, sikkerhetslås
Vedlikehold	Rengjør bladene etter bruk, smør regelmessig
Sikkerhet	Bruk hansker, øyevern; hold hendene unna bladene
Reservedeler	Bladsett, batteri, lader tilgjengelig
Reparerbarhet	Modulært design; utskiftbare blader og håndtak

Ofte stilte spørsmål - PRO HL36-S Cocraft

Hvordan starter jeg hekktrimmeren?

Sett inn batteriet, trykk og hold inne sikkerhetslåsknappen, og klem på avtrekkeren.

Hvilket batteri bruker PRO HL36-S?

Den bruker et 36V Cocraft Li-ion-batteri, vanligvis 4,0 Ah for best ytelse.

Kan jeg bruke trimmeren i våte forhold?

Nei, den er ikke designet for bruk i regn eller våte hekker; risiko for elektrisk støt og skade.

Hvordan rengjør jeg bladene?

Fjern batteriet, bruk en børste eller klut med mild såpe. Tørk grundig og påfør smøremiddel.

Hva er skjærekapasiteten?

Maksimal greintykkelse er 25 mm. Tykkere grener kan stoppe bladene.

Hvor ofte bør jeg slipe bladene?

Slipp minst en gang i året eller når kutt blir ujevne. Bruk en fin fil.

Hvorfor stopper trimmeren plutselig?

Mulige årsaker: lavt batteri, blad som setter seg fast, eller overbelastningsbeskyttelse utløst. Slipp avtrekkeren og sjekk.

Er trimmeren egnet for venstrehendte brukere?

Ja, det omsluttende håndtaket gir komfortabel bruk med begge hender.

Hvordan oppbevarer jeg hekktrimmeren?

Fjern batteriet, rengjør bladene, og oppbevar på et tørt sted med bladdekselet på.

Hvor finner jeg reservedeler til blader?

Utskiftbare bladsett er tilgjengelige hos Cocraft-forhandlere eller på nettet. Bruk kun originale deler.

BRUKSANVISNING PRO HL36-S Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Indikering av batteristatus

Generelle sikkerhetsinstruksjoner for elektrisk håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis man ikke følger bruksanvisningen, kan det føre til elektrisk støt, brann og/eller andre alvorlige skader.

TA VARE PÅ DENNE VEILEDNINGEN.

Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy.

1) Arbeidsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre tilskuere på god avstand mens du bruker elektriske håndverktøy. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe inn i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler.
Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f) Hvis håndverktøyet må brukes i fuktige omgivelser må strømuttaket være utstyrt med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær oppmerksom og bruk sunn fornuft ved bruk av elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, reduserer faren for personskade.
c) Unngå uønsket oppstart. Pass på at strømbryteren er innstilt på OFF før støpselet kobles til et strømuttak, kobler til batteriet eller løfter/bærer det elektriske håndverktøyet. Det å bære et elektrisk håndverktøy med en finger på strømbryteren/avtrekkeren eller å koble det til strømnettet når strømbryteren er innstilt på ON kan føre til skader.
d) Fjern alle nøkler, serviceverktøy etc. før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stødig og har god balanse i kroppen under hele arbeidsoperasjonen. Dette gjør at man har bedre kontroll over verktøyet i de fleste situasjoner.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Ikke bruk løstsittende klær og smykker. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press det elektriske håndverktøyet. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller när verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Bruk håndverktøyet og tilbehøret som beskrevet i instruksjonene. Ta hensyn til arbeidsforholdene og det arbeidet som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Bruk og håndtering av kabelfrie elektriske håndverktøy

a) Batterier skal lades i en lader som er anbefalt av produsenten.
b) Verktøyet er utstyrt med batteri fra produsenten. Andre batterier må ikke benyttes.
c) Batteriet kan lekke batterisyre hvis det behandles feil. Skyll med vann dersom batterisyren kommer i kontakt med huden. Dersom syren kommer i kontakt med øynene, må lege oppsøkes.

6) Service

a) La profesjonelle fagfolk foreta service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsforskrifter for hekksakser

• Hold alle kroppsdeler unna sverdet. Rens ikke bort klippet materiale med sverdet når knivene er i bevegelse. Hold heller ikke i grener som skal klippes mens klipping pågår. Ta ut batteriet før materialer som har satt seg fast i hekksaksen skal løsnes og fjernes. Et øyeblikks uoppmerksomhet ved bruk kan fort resultere i alvorlige personskader.
• Steng hekksaksen og bær den i håndtaket når den skal flyttes på. Ved transport og oppbevaring av hekksaksen skal alltid beskyttelsen monteres. Riktig bruk av hekksaksen reduserer faren for personskader fra sverdets kniver.
• Produktet må ikke benyttes av personer (inkl. barn) med begrensede fysiske eller mentale ferdigheter. Det må heller ikke benyttes av personer som ikke har tilstrekkelig erfaring og kunnskap, dersom de ikke har fått opplæring i bruken av noen som har ansvaret for deres sikkerhet.
  • La aldri barn leke med produktet.
• Hold alltid i hekksaksen med begge hendene ved bruk.
• Hekksaksens kniver er i bevegelse i noen sekunder etter at produktet er stoppet.

• Obs! Ikke ta på kniver som er i bevegelse.

• Hold alle kroppsdeler unna sverdet. Fjern ikke rester av kvist fra sverdet mens knivene er i bevegelse. Ta ut batteriet før kvist som har satt seg fast i hekksaksen skal løsnes på og fjernes.

• Når hekksaksen skal flyttes på eller transporteres må den være avstengt og sverddekselet skal være montert.
• Før klippingen starter bør hekken sjekkes så det ikke ligger gjenstander skjult i den.
• Hold alltid i hekksaksen med begge hendene ved bruk.

Sikkerhetsinstruksjoner for batterier og ladere

a) Vær forsiktig når batteriet settes i hekksaksen så den ikke får en uønsket start. Forviss deg om at ikke startsperren og startbryteren er trykket inn.
b) Bruk kun den medfølgende batteriladeren eller en lader som er anbefalt av produsenten. Batteriladeren er konstruert for å lade opp en viss type batterier. Hvis man bruker ladere som er beregnet på andre typer batterier, utgjør det en fare for brann eller eksplosjon.
c) Bruk batterier som er beregnet for det spesielle elektriske håndverktøyet som det skal brukes til. Bruk aldri andre typer batterier da det kan føre til personskader og brann.
d) Hold batterier som ikke er i bruk vekk fra binders, mynter, nøkler, skruer og andre små metallgjenstander som kan kortslutte batteriet. Hvis batteriet kortsluttes kan det føre til brann eller eksplosjon.
e) Hvis batteriet er skadet kan det lekke væske. Unngå all kontakt med denne væsken. Skyll med vann dersom batterisyren kommer i kontakt med huden. Hvis du får væsken på øynene må lege kontaktes umiddelbart. Væske som lekker ut av batterier kan føre til hudirritasjon eller brannskader.

• Batteriet blir varmt etter lengre tids bruk. La det avkjøles før det settes til lading.
• Forsøk aldri å åpne dekselet.
• Oppbevar aldri batterier i direkte sollys eller i temperaturer over 40 °C.
• Temperaturen ved lading av batterier bør være mellom 10 og 40 °C.
• Batterier og lader må ikke utsettes for vann.
• Hold lader og batterier utenfor barns rekkevidde.
• Bruk aldri ladere eller batterier i miljøer hvor lettantennelige gasser eller stoffer oppbevares eller brukes.
• Batterier må aldri oppbevares/transporteres i metallbeholder og de må heller ikke komme i kontakt med hverandre under transport.
• Kontroller at lader og ledning er hele og uskadet før klippingen starter.
• Ved oppbevaring over en lengre periode bør batteriet være helt oppladet.
• Batteriet kan kun lades med lader som holder kravene i standard EN60335-2-29.

Sikkerhetssymboler

Silhouette icon of a person using a laptop inside a circle (no text or symbols)

Les hele bruksanvisningen før du tar produktet i bruk.

Advarsel! Fare! Feil bruk av hekksaksen kan utgjøre fare for deg og dine omgivelser.

Bruk vernebriller og hørselsvern.

Forlat ikke hekksaksen ute i regn eller fuktig vær.

Ta ut batteriet før du utfører en innstilling eller rengjør maskinen eller hvis maskinen står uten oppsyn over lengre tid.

Brytere og funksjoner

1. Sverdbeskyttelse
2. Sverd
3. Beskyttelse til støttehåndtak
4. Støttehåndtak
5. Motorens ventilåpninger
6. Sperre for håndtaket
7. Sperre til startbryteren
8. Startbryter
9. Batteritilkobling
10. Lader
11. Indikator for pågående lading
12. Indikatorer for nettilkobling og fulladet batteri
13. Batteri
14. Knapper (en på hver side) for å løsne batteriet fra lader eller hekksaks
15. Indikasjon for batteristatus

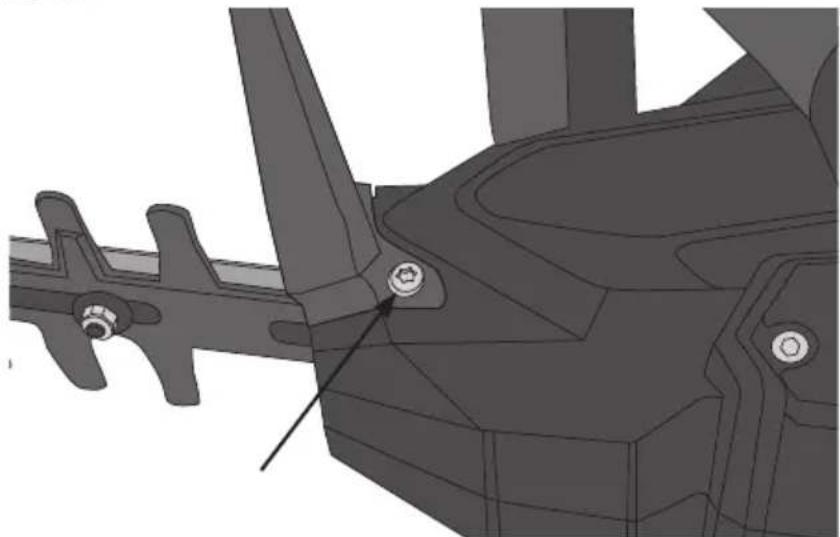

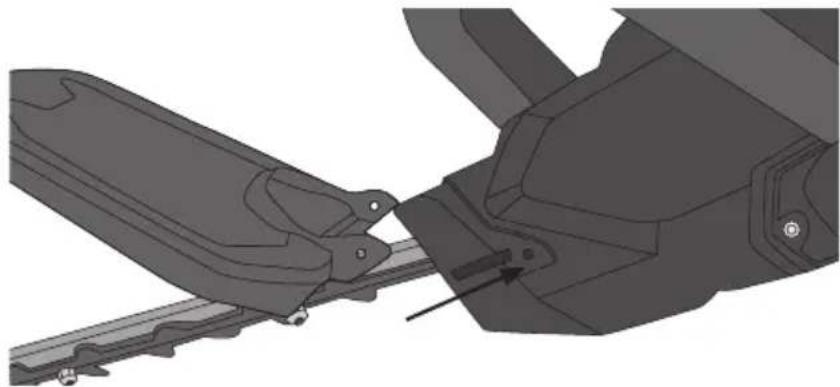

Monter beskyttelsen for støttehåndtaket

Skyv beskyttelsen inn på plass.

Fest beskyttelsen med de medfølgende skruene.

Temperaturintervall for lading og oppbevaring av batteri: 0–40 °C.

1. Trykk inn knappene (14) på batteriet og trekk det ut av hekksaksen.

2. Laderen kobles til et strømuttak (230 V, 50 Hz), og indikatoren (11) blinker med grønt lys når laderen er koblet til strømnettet.

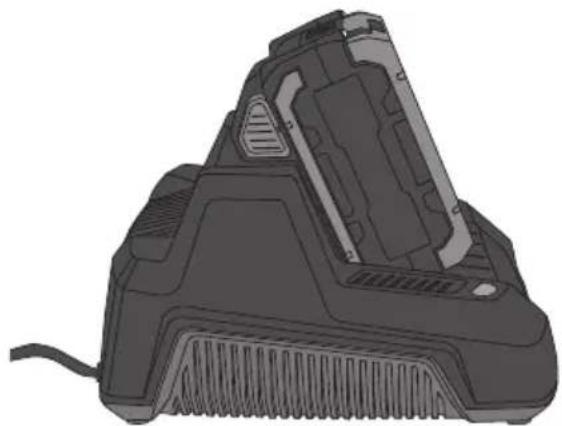

3. Plasser batteriet i laderen og påse at det kommer ordentlig på plass.

4. Indikatoren (11) lyser rødt mens ladingen pågår.

5. Indikatoren (11) slukker og den andre indikatoren (12) går over til grønt lys når batteriet er fulladet.

6. Trykk inn knappene (14) på batteriet og ta det ut av laderen når det er fulladet.

7. Trekk alltid støpselet ut av strømuttaket när laderen ikke er i bruk.

Indikasjon for batteristatus

Trykk inn den røde knappen på batteriet for å kontrollere batteriets status. Når alle de grønne indikatorene lyser er batteriet fulladet. Hvis kun en av de grønne indikatorene lyser er batteriet utladet og må lades før hekksaksen kan brukes.

Obs!

• Li-ionbatteriet har en innebygd sikring mot total utlading, noe som betyr at det ikke mister effekt etter hvert som tiden går, men gir full effekt helt til elektronikken bryter strømmen for å varsle at batteriet må lades. Hekksaksen stopper da umiddelbart. Ikke jobb videre når dette inntrer, men lad opp batteriet umiddelbart. Dette for at batteriet ikke skal skades.
• Batteriet har innebygd elektronisk vern mot overbelastning. Hvis verktøyet presses for hardt vil elektronikken sørge for at hekksaksen stopper. Slipp da opp startbryteren og vent i noen sekunder før hekksaksen startes igjen.
• Li-ionbatteriet har ingen minnefunksjoner, noe som betyr at det kan lades när som helst, uansett ladestatus.
• Batteriet skal lades i minst 6 timer de to første gangene det lades.
• Ved oppbevaring over lengre tid skal batteriet lades helt opp minst hver 6. måned.

Start

• motorens luftinntakene (5) er åpne.
• hekksaksen og batteriet er uskadet.
• sperren til startbryteren (7) og startbryteren (8) går lett og at det ikke setter seg fast eller fungerer unormalt.

• håndtak og støttehåndtak er rene og gir godt grep.

• Fjern sverddekselet fra sverdet.

• Skyv batteriet inn på plass og påse at det festes ordentlig.
• Trykk inn sperren for startbryteren og deretter selve startbryteren. Hekksaksen starter.
• Slipp opp startbryteren for å stenge hekksaksen.

Drei håndtaket

1. Håndtaket kan dreies hele 90° for at du skal finne en behagelig arbeidsstilling.
2. Trykk inn sperren (6) og drei håndtaket til venstre eller høyre. Pass på at håndtaket fester seg skikkelig i den nye stillingen.
3. Trykk inn sperren igjen for å dreie håndtaket tilbake til den opprinnelige stillingen.

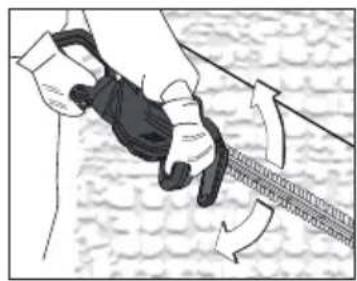

Klipping/beskjæring

• Kontroller at det ikke er fremmede gjenstander (stålträder, stolper etc.) inni det området som skal klippes.
• Maks kapasitet er grentykkelse på ∅ 20 mm.
• Hold hekksaksen godt og stå stödig. Ikke strekk deg for langt. Vær ekstra forsiktig hvis du må bruke stige.
• Før hekksaksen framover - med sakte og stødige bevegelser i den tenkte klippelinjen.
• Sverdet har kniver på begge sider og klippingen kan skje i begge retningene, med pendlende bevegelser fra side til side.

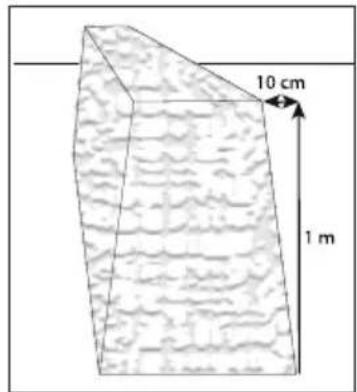

• For å få jevne sider må også tilveksten som kommer sideveis klippes. Denne tilveksten klippes nedenfra og oppover. Hvis klippingen skjer ovenfra og nedover kan de tynne kvistene bøye seg og bli stående igjen, uklippet, eller det kan oppstå hull i hekken.
• For å oppnå en jevn overkant, kan man spenne opp et snøre som rettesnor.

Stell og vedlikehold

Obs! Ta ut batteriet fra verktøyet før service og rengjøring.

• Ikke utsett hekksaksen for regn.
• Benytt vernehansker ved håndtering og rengjøring av sverdet.
• Kontroller regelmessig at strømbryterne og sikkerhetssperren er uskadede og at de fungerer som de skal.
• Kontroller regelmessig knivenes tilstand og påse at mutterne på sverdet sitter godt fast.
• Sverdet og knivene oljes med passende olje før lagring, hvis hekksaksen ikke skal brukes på en stund.

- Hekksaksen rengjøres utvendig med en myk børste og klut.

- Bruk ikke vann, løsemidler eller polermidler.

- Fjern all forurensning, spesielt fra motorens ventilasjonsåpninger (5).

- Hekksaksen må oppbevares tørt og utenfor barns rekkevidde.

- Batteriet skal oppbevares ved temperaturer over 0 °C.

- Sverdbeskyttelsen skal være påmontert når hekksaksen ikke er i bruk.

Feilsøking

Hekksaksen starter ikke.	Batteriet er utladet.Husk at du må trykke inn både sperren og startbryteren.
Sverdet og knivene blir varme.	Prøv med litt olje på sverdet og la en fagperson se om knivene trenger sliping.
Batteriet går fort tomt for strøm.	Hekksaksen går tungt. Rengjør og smør sverd og kniver.Batteriet er ikke fulladet.Batteriet må skiftes ut.
Batteriet lades ikke.	Nettadapteren sitter ikke riktig montert i strømuttaket.Kontroller at det er strøm i strømuttaket.Batteriet sitter ikke riktig i laderen.Batteriets eller laderens kontakt trenger rengjøring.Obs! Trekk alltid støpselet ut av strømuttaket før rengjøring av kontaktene.Laderen eller laderens kabel er skadet.Batteriet er skadet og må skiftes.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Spesifikasjoner

Hekksaks

Turtall 1300 o/min

Lengde sverd 540 mm

Kapasitet

(grentykkelse) 20 mm

Vekt 3,5 kg

Lyd LpA 86 dB(A), K=3 dB(A)

LwA 96 dB(A), K=3 dB(A)

Vibrasjon 2,5 m/s ^4 , K=1,5 m/s ^2

Batteri 36 V li-ion

Kapasitet 2,5 Ah

Ladetid 1 time

Batterilader

Nettspenning 230 V AC, 50/60 Hz

Spenning ut 36 V DC

Utgående

strømstyrke 3,6 A
