Produkttype	Sirkelsag
Modell	HC 1400 (PSC185G)
Spenning	220–240 V AC, 50 Hz
Effekt	1400 W
Turtall uten belastning	5800 rpm
Maks skjæredybde ved 90°	65 mm
Maks skjæredybde ved 45°	45 mm
Sagbladstørrelse	185 mm diameter, 20 mm boring, 1.6 mm skjærebredde
Vekt	4 kg
Lydtrykknivå (Lpa)	89.9 dB(A)
Lydeffektnivå (Lwa)	100.9 dB(A)
Vibrasjon (bakre håndtak)	1.62 m/s²
Vibrasjon (fremre håndtak)	3.32 m/s²
Støvavsugstilkobling	Ja, med adapter for støvsuger
Vinkeljustering	0–45°
Dybdejustering	Verktøyfri spak
Parallellanslag	Ja, justerbart
Sikkerhetsfunksjoner	Triggerlås, nedre sagbladsvern, spindellås
Strømledning	Skiftbar av kvalifisert person
Garanti	Se produsentens anvisninger

Ofte stilte spørsmål - HC 1400 Cocraft

Hvordan bytter jeg sagbladet?

Først, trekk ut støpselet. Trykk på spindellåsen (19) for å forhindre rotasjon. Bruk unbrakonøkkelen (20) til å dreie bolten (11) mot klokken og fjern den ytre flensen (10). Roter det uttrekkbare sagbladsvernet (8) med klokken og hold det, fjern deretter bladet. Plasser det nye bladet med pilen pekende i samme retning som pilen på vernet. Sett på ytre flens og bolt, stram mens du holder spindellåsen.

Hvordan justerer jeg skjæredybden?

Løsne låsespaken for dybdejustering (18). Still bunnplaten (9) til ønsket dybde ved hjelp av skalaen. Stram spaken godt. Sørg alltid for at bladet stikker ikke mer enn én tann under arbeidsstykket.

Hvordan setter jeg vinkelen?

Løsne låseknotten for vinkeljustering (4). Vipp bunnplaten til ønsket vinkel (0–45°) ved hjelp av skalaen. Stram knotten. Kontroller vinkelen med en gradskive om nødvendig.

Hvilke sikkerhetstiltak bør jeg ta?

Les alltid bruksanvisningen. Bruk vernebriller, hørselsvern og støvmaske. Hold hendene unna bladet. Bruk begge hender på håndtakene. Strekk deg aldri under arbeidsstykket. Sørg for at vernet fungerer riktig. Koble fra strømmen før justeringer.

Hvordan kobler jeg til en støvsuger for støvavsug?

Hold støvavsugsadapteren mot det faste sagbladsvernet, juster hullene og fest med de to medfølgende skruene. Koble en egnet støvsuger til adapteren. Rengjør adapteren regelmessig for best ytelse.

Hvorfor starter sagen ikke?

Kontroller at strømledningen er uskadet og ordentlig plugget i en stikkontakt. Sjekk at stikkontakten har strøm. Hvis sagen fortsatt ikke starter, kontakt kundeservice.

Hva bør jeg gjøre hvis sagen går sakte?

Unngå å bruke for mye kraft; la sagen jobbe i sitt eget tempo. Hvis bladet er slitt, bytt det. Sørg for at bladet er riktig montert og ikke klemmer.

Hvordan reduserer jeg vibrasjon?

Kontroller at bladet er i god stand og riktig montert. Sørg for at arbeidsstykket er godt støttet. Bruk begge hender og hold et fast grep. Hvis vibrasjonen vedvarer, inspiser for skadde deler.

Hvordan kan jeg gjøre rette kutt?

Bruk parallellanslaget (5) for kløyving. Juster det ved å løsne låseknotten (6), stille inn bredden og stramme. Alternativt kan du markere en kuttlinje og følge den ved hjelp av siktet (7) på forkanten av bunnplaten.

Hvordan kvitter jeg meg med sagen på en ansvarlig måte?

Ikke kast den sammen med husholdningsavfall. Lever den til et lokalt gjenvinningsanlegg eller kontakt kjøpsstedet. Symbolet med en overkrysset søppelkasse indikerer separat innsamling for elektrisk utstyr.

BRUKSANVISNING HC 1400 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsforskrifter - Elektriske håndverktøy

Advarsel! Les gjennom hele instruksjonen. Hvis ikke instruksjonen følges, kan dette føre til elektrisk støt, brann og/eller alvorlige skader. Ta vare på denne veiledningen.

Med "elektrisk håndverktøy" i teksten nedenfor, menes verktøy koblet til strømnettet eller batteri drevne håndverktøy.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller dårlig opplyste områder kan føre til ulykker.
b) Ikke bruk elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel i nærheten av lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som kan antenne støv eller trespon.
c) Hold barn og andre tilskuere på god avstand mens du bruker elektriske håndverktøy. Du kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.

2) Sikkerhet ved bruk av elektrisk strøm

a) Kontakten til det elektriske verktøyet må passe i veggkontakten. Kontakten må ikke forandres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær ikke apparatet i strømledningen. Dra heller ikke i strømledningen når du skal ta stikket ut av kontakten. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte kontakter kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal en benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, minsker faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trøtt eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.

b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for personskade.

c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før du kobler til strømmen. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen när strømbryteren står i posisjon ON, kan forårsake ulykker.

d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.

e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden. Da er du bedre forberedt når uventede situasjoner oppstår.

f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løse klær, smykker eller langt hår, kan sette seg fast i bevegelige deler.

g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeide.

b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.

c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske håndverktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.

d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

e) Vedlikehold av elektrisk håndverktøy. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsforskrifter for sirkelsager

a) ADVARSEL: Hold hendene på god avstand fra området hvor du sager og fra sagbladet. Hold den frie hånden på det forreste håndtaket eller på motorens deksel. Hvis du holder sagen med begge hender reduseres faren for at du skader deg på sagbladet.
b) Ikke strekk deg inn under arbeidsemnet. Dekselet beskytter deg ikke fra sagbladet på undersiden av arbeidsemnet.
c) Juster skjærdybden slik at det passer med tykkelsen på arbeidsemnet. Det er bare en liten del av sagbladets tenner som skal synes under arbeidsstykket.
d) Hold ikke i arbeidsemnet med fingrene. Legg det heller ikke over beina. Fest arbeidsstykket på en stabil flate. Det er viktig at arbeidsemnet blir støttet opp og festet riktig for å unngå personskader, at sagbladet kjører seg fast eller at du mister kontrollen over sagen.
e) Hold i maskinens isolerte håndtak ved bruk på steder hvor det kan komme i kontakt med skjulte ledninger eller maskinens egen ledning. Hvis skjære-verktøyet kommer i kontakt med strømførende ledninger kan uisolerte deler på verktøyet bli strømførende og brukeren kan bli utsatt for elektrisk støt.
f) Ved kløyving må man bruke sideanslag eller et anhold for rettsaging. Dette forbedrer presisjonen på sagingen og reduserer faren for at sagbladet setter seg fast.
g) Bruk alltid sagblad av den typen som er anbefalt. Sagblader som ikke passer til sagens festeanordninger vil bevege seg eksentrisk, noe som gjør at du kan miste kontrollen på sagen.
h) Bruk aldri skadede eller gale skruedetaljer (skiver, bolter etc.). Skivene og boltene til feste av sagbladet er spesielt utformet for at sagen skal gi best mulig ytelse og være sikke å bruke.

Flere sikkerhetstiltak for alle typer sirkelsager

Kast og advarsler om kast

• Kast er en plutselig reaksjon på et fastklemt, fastkjørt eller feilinnstilt sagblad, som gjør at sagen på en ukontrollert måte løftes opp og ut fra arbeidsstykket mot brukeren.
• Når sagbladet kommer i klem eller kjøres fast ved at sagsporet lukker seg, stopper bladet og motoren gjør at enheten kastes hurtig bakover mot brukeren.
• Dersom sagbladet kommer i klem eller blir feilrettet i sporet kan tennene i den bakre delen av bladet trenge inn på oversiden av treet, forlate sagsporet og kastes bakover mot brukeren.

Kast er resultatet av at sagen brukes galt, til feil formål eller under feil forhold. Dette kan unngås ved å ta visse forholdsregler: Se nedenfor.

a) Hold sagen godt fast med begge hendene på sagen og på en slik måte at du kan parere kast. Stå på en av sidene av sagbladet og ikke på linje med det. Kast kan føre til at sagen tvinges raskt bakover. Dette kan kontrolleres av brukeren ved å ta nødvendige forholdsregler.

b) Hvis bladet kjører seg fast, eller hvis du avbryter sagingen, skal strømbryteren slippes opp og sagen holdes stille til sagbladet stopper helt. Forsøk aldri på å ta sagen fra arbeidsstykket, eller trekke sagen bakover mens sagbladet er i bevegelse, da dette kan føre til kast. Foreta nødvendige sikkerhetstiltak for å redusere faren for fastkjøring.

c) Når du starter en sag midt inne i et arbeidsstykke, sentrer sagbladet i sagsporet og kontroller at sagtennene ikke ligger an mot materialet. Hvis sagbladet har kjørt seg fast kan det få et kast fra arbeidsemnet.

d) Støtt store skiver for å minske risikoen for at sagbladet klemmes eller at sagen kaster. Store skiver har en tendens til å bue seg av sin egen vekt. Støtte må plasseres under skiven på begge sider, nær sagsporet og nær kanten på skiven.

e) Bruk ikke sløve eller skadede sagblader. Uslipte eller feilinnstilte sagblader gir smale spor, noe som fører til stor friksjon. Sagbladet kan da sette seg fast og gi sagen kast.

f) Spaken for justering av dybde og vinkel på sagingen må være dratt til og sikret før sagingen starter. Dersom justeringen til sagbladet endres under saging kan det kjøre seg fast eller sagen kan få kast.

g) Vær ekstra forsiktig ved innstikksaging i vegger eller andre gjenstander, der du ikke ser hvor du sager. Sagbladet som stikker ut, kan sage i gjenstander som kan forårsake kast.

Sikkerhetsinstruksjoner for sager med bevegelig beskyttelse

a) Kontroller før hver gangs bruk at den nedre beskyttelsen lukkes ordentlig. Bruk ikke sagen hvis den nedre beskyttelsen ikke beveger seg fritt og lukkes umiddelbart. Klem eller bind aldri fast den nedre beskyttelsen i åpen posisjon. Dersom sagen ved en feiltakelse mistes, kan den nedre beskyttelsen bli skadet. Fell opp den nedre beskyttelsen med håndtaket og påse at det beveger seg fritt uten å berøre sagbladet eller noen annen del ved saging i samtlige sagevinkler og sagedybder.
b) Kontroller at fjæren på den nedre beskyttelsen fungerer. Dersom beskyttelsen eller fjæren ikke fungerer ordentlig, må dette utbedres før bruk. Den nedre beskyttelsen kan bevege seg treigt pga. at deler er skadet eller ved ansamling av smuss etc.
c) Den nedre beskyttelsen skal føres bort manuelt kun ved spesiell saging som innstikksaging og sammensatt saging. Før den nedre beskyttelsen bort med håndtaket, men sørg for å slippe den nedre beskyttelsen straks bladet får kontakt med arbeidsemnet. For all annen saging må den nedre beskyttelsen virke automatisk.
d) Påse alltid at den nedre beskyttelsen dekker sagbladet før du legger fra deg sagen på en benk eller et gulv. En ubeskyttet roterende sageklinge kan få sagen til å bevege seg og skade det den kommer i kontakt med. Det er viktig å vite at det tar litt tid far strømbryteren slippes opp og til sagbladet stopper.

Funksjonen til bladbeskyttelsen

a) Kontroller at beskyttelsen stenger ordentlig, hver gang før du starter sagen. Sagen må ikke brukes hvis ikke beskyttelsen beveger seg fritt og stenges umiddelbart. Beskyttelsen må ikke klemmes fast eller bindes opp i åpen posisjon. Hvis sagen ved en feiltagelse får seg en ytre skade ved fall eller liknende kan beskyttelsen bli ødelagt. Fell opp beskyttelsen og påse at det beveger seg fritt uten å berøre sagbladet eller noen annen del ved saging i samtlige sagevinkler og sagedybder.
b) Kontroller at fjæren på beskyttelsen fungerer. Dersom beskyttelsen eller fjæren ikke fungerer ordentlig, må dette utbedres før bruk. Beskyttelsen kan begynne å bevege seg tregt pga. skadede deler, oppsamlet rusk etc.
c) Du må sikre at ikke bunnplaten kan endre stilling ved innstikksaging eller gjærsaging. Hvis sagbladet forflyttes sideveis han det sette seg fast, noe som igjen kan føre til kast.
d) Se alltid til at den nederste beskyttelsen dekker sagbladet før du legger fra deg sagen på en benk eller gulvet. Et ubeskyttet roterende sagblad kan få sagen til å bevege seg og skade alt den kommer i kontakt med. Det er viktig å være klar over at det tar litt tid før sagbladet stopper opp etter at strømbryteren slippes opp.

Vibrasjon

• Målingen av vibrasjonsnivået som er oppgitt i denne bruksanvisningen er utført i henhold til en standard målemetode etter EN60745 og kan benyttes ved sammenlikning av forskjellige elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrasjonsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder når det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.
• For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reduserer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.

Produktmerking med sikkerhetssymboler

Les hele bruksanvisningen.

Bruk alltid vernebriller, hørselsvern og støvmaske.

Stell og vedlikehold

• Strømkabelen bør sjekkes regelmessig. Produktet må ikke brukes dersom strømkabelen eller støpselet er skadet.
• Hvis strømkabelen er skadet skal den skiftes av en faglært elektriker.
• Trekk alltid ut støpselet fra strømuttaket før service og justering av sagen.
• Rengjør produktet med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.
• Hold alltid motorens ventilåpninger frie for smuss.
• Når sagen ikke er i bruk skal den lagres tört, innendørs og utilgjengelig for barn. Trekk også ut støpselet.

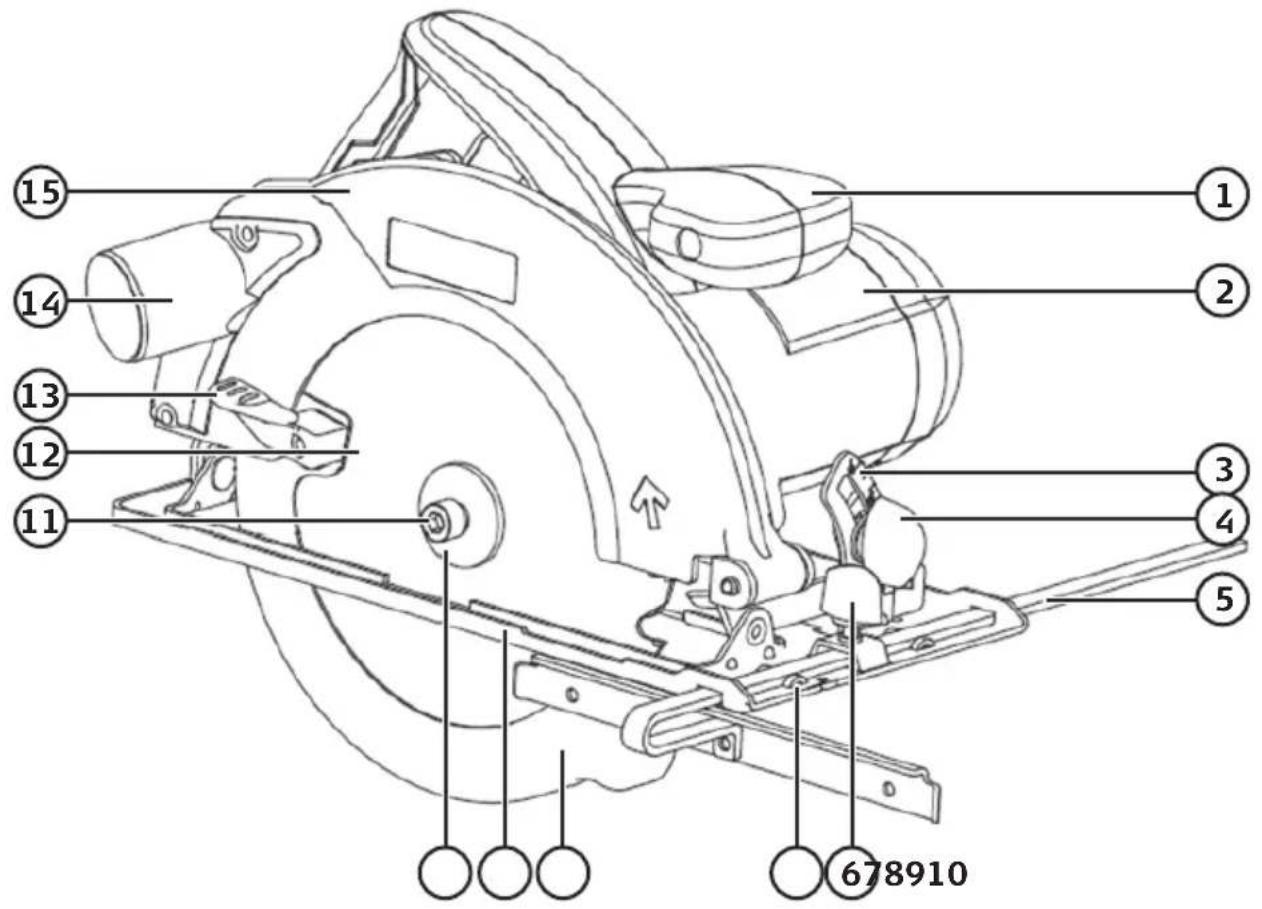

Produktbeskrivelse

1. Strømbryter
2. Låseknapp for strømbryter
3. Låsespake for innstilling av dybde
4. Spindellås
5. Inseksnøkkel

Montering/skifte av sagblad/-klinge

Advarsel!

Sagbladet er meget skarp. Bruk alltid beskyttelseshansker ved skifting av sagblad.

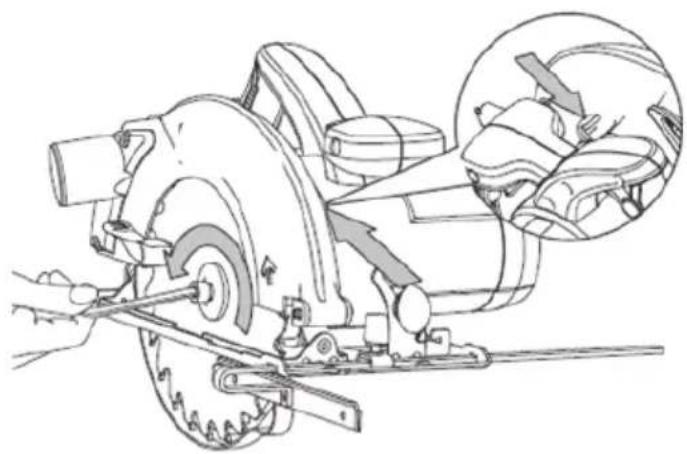

1. Trykk inn spindellåsen (19) for å hindre at sagbladet (12) roterer.

2. Skru inseksskruen (11) moturs med inseksnøkkelen (20) og fjern den ytre flensskiven (10).

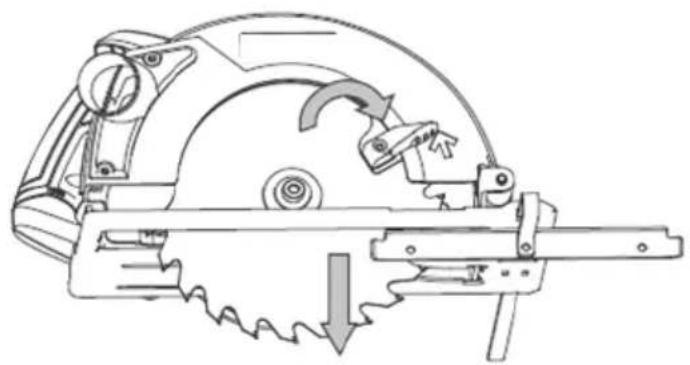

1. Roter den bevegelige sagbladbeskyttelsen (8) medurs og hold den i ro.

2. Fjern sagbladet.

1. Plasser et nytt sagblad på den indre flensen (a). △ Viktig! Rotasjonspilen på sagbladet skal peke i samme retning som rotasjonspilen på den faste sagbladbeskyttelsen.

2. Plasser den ytre flensskiven i sentrum på sagbladet.

3. Trykk inn spindellåsen og skru fast inseksskruen godt, medurs, med nøkkelen.

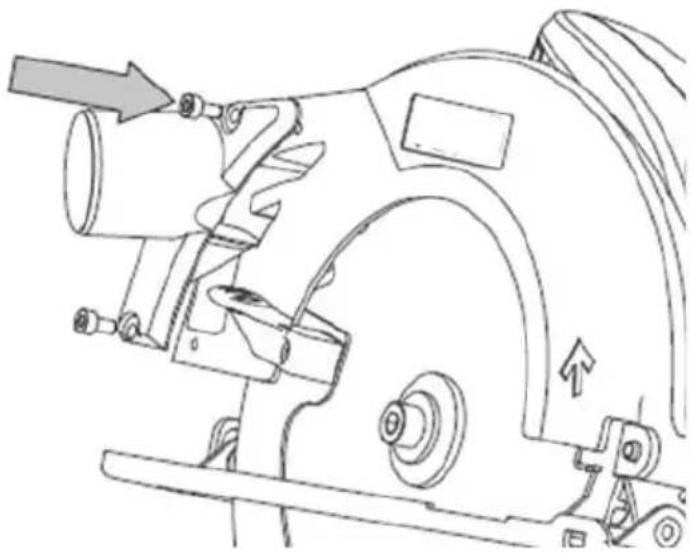

Montering av uttak for støvsuger

1. Uttaket plasseres mot den faste sagbladbeskyttelsen.
2. Tilpass sånn at de 2 hullene på uttaket plasseres mot de gjengede skruehullene på sagbladbeskyttelsen.
3. Trekk til de 2 skruene.
4. En passende og egnet støvsuger kobles til uttaket.

△ Viktig! Uttaket for støvsuger bør rengjøres regelmessig for å opprettholde maks effekt.

Innstillinger

Advarsel!

Trekk alltid ut kontakten før service og justering av sagen.

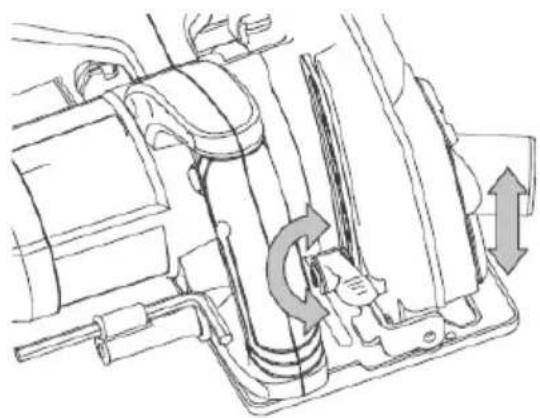

Innstilling av sagedybde

1. Løsne låsespaken (18).
2. Senk bunnplaten (9) til ønsket sagedybde med hjelp av innstillingsskalaen.
3. Dra til läseskruen.

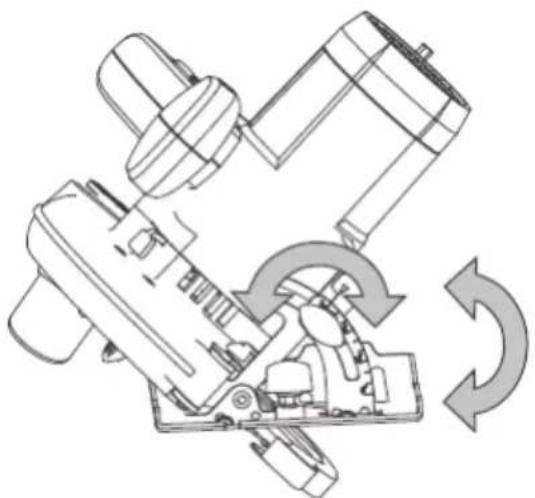

Innstilling av sagbladets vinkel

1. Løsne låsespaken (4).
2. Still inn ønsket vinkel (0–45°) med hjelp av innstillingsskalaen.
3. Trekk til läseskruen.
4. Kontrollmål vinkelen ved behov.

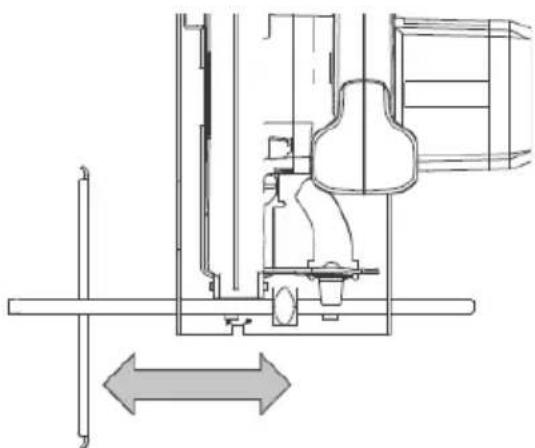

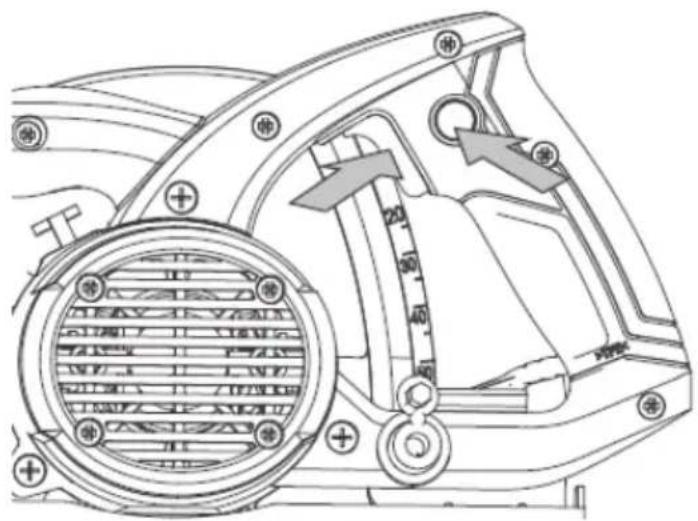

Innstilling av parallellanslag

1. Løsne på låseskruen (6).
2. Still inn ønsket bredde.
3. Trekk til läseskruen.
4. Kontroller avstanden mellom anslaget og sagbladet.

1. Støpselet kobles til et passende strømuttak.

2. Ta tak i sirkelsagens bakre håndtak med høyre hånd og fremre håndtak med venstre hånd.

3. Trykk inn låseknappen (17) med høyre tommelfinger.

4. Trykk inn strømbryteren (16) med høvre pekefinger.

5. Slipp strømbryteren og låseknappen for å stenge sirkelsagen.

⚠ Advarsel! Sagbladet fortsetter å rotere i noen sekunder etter stenging, så vent til det har stoppet helt opp før du setter fra deg sirkelsagen.

Δ Viktig! Hold alltid i både det fremre og bakre håndtaket under saging.

1. Forbered sagen til arbeidsemnet som beskrevet under Innstillinger.

① Obs! Foreta alltid en prøvesaging for å sjekke at dybde, vinkel og bredde blir som ønsket.

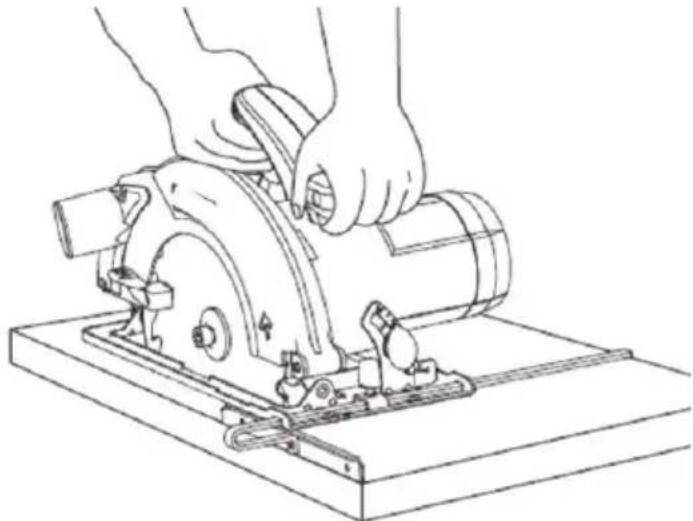

1. Benytt parallellanslaget for å få rette kutt.

2. Alternativt: merk opp snittlinjen på arbeidsemnet og følg denne linjen med siktet (7) på bunnplatens fremre kant.

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder innenfor E∅S-området. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De vil ta hånd om produktet på en miljømessig tilfredsstillende måte.

Maks sagedybde ved 90° 65 mm

Maks sagedybde ved 45° 45 mm

Sagblad/-klinge ∅ 185 × ∅ 20 × 1,6 mm

Lpa (støynivå) 89,9 dB(A), Kpa = 3 dB(A)

Lwa (støyeffekt) 100,9 dB(A), Kwa = 3 dB(A)

Vibrasjonsverdi Bakre håndtak a Fremre håndtak a

$$ \begin{array}{l} \mathrm{h.W} = 1, 6 2 \mathrm{m} / \mathrm{s} ^ {2}, \mathrm{K} = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} \ _ {\mathrm{h}, \mathrm{W}} = 3, 3 2 \mathrm{m} / \mathrm{s} ^ {2}, \mathrm{K} = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} \ \end{array} $$

Vekt 4 kg
