HC185-L - Sag Cocraft - Gratis bruksanvisning og manual

Produkttype	Sirkelsag
Merke	Cocraft
Modell	HC185-L
Strømkilde	Elektrisk med ledning
Spenning	230 V ~ 50 Hz
Effekt	1200 W
Bladdiameter	185 mm (7-1/4 tommer)
Akselstørrelse	20 mm
Maks skjæredybde ved 90°	64 mm
Maks skjæredybde ved 45°	44 mm
Skråskjæringskapasitet	0° - 45°
Tomgangshastighet	5500 RPM
Vekt	4.2 kg
Mål (L x B x H)	310 x 240 x 260 mm
Sikkerhetsfunksjoner	Bladbeskytter, elektrisk brems, spindellås, dobbel isolasjon
Støvavsug	Integrert støvport for støvsuger
Skjærekapasitet (maks)	64 mm ved 90°, 44 mm ved 45°
Basismateriale	Aluminium
Vedlikehold	Regelmessig børsteinspesksjon, bladsliping/utskifting, rens luftinntak
Reservedeler	Blad, kullbørster, strømledning, beskyttermontering
Garanti	2 år

Ofte stilte spørsmål - HC185-L Cocraft

Hvordan bytter jeg bladet på Cocraft HC185-L?

Først, koble sagen fra strømmen. Trykk på spindellåsen for å hindre rotasjon. Bruk den medfølgende nøkkelen til å løsne akselbolten (drei med klokken). Fjern ytre flens og gammelt blad. Monter nytt blad med tennene vendt fremover, deretter fest med ytre flens og bolt. Stram mot klokken mens du holder spindellåsen.

Hva er riktig bladstørrelse for denne sagen?

Cocraft HC185-L bruker et 185 mm (7-1/4 tommer) diameter blad med et 20 mm akselhull. Bruk alltid blader som er vurdert for minst 5500 RPM.

Hvordan justerer jeg skjæredybden?

Løsne dybdejusteringsspaken nær basen. Hev eller senk basen til ønsket dybde (maks 64 mm ved 90°). Stram spaken godt. Skalaen viser dybde i mm.

Hvordan setter jeg skråvinkelen?

Løsne skråjusteringsknappen foran på basen. Vipp basen til ønsket vinkel (0° til 45°). Bruk skråskalaen som referanse. Stram knappen igjen.

Hvorfor stopper sagen plutselig under bruk?

Mulige årsaker: overbelastningsbeskyttelse utløst (vent noen minutter for tilbakestilling), kullbørster slitt, eller bladklem. Sjekk for hindringer, la motoren kjøle seg ned, og inspiser børster hvis problemet vedvarer.

Hvordan kobler jeg til en støvsuger?

Sagen har en støvport på baksiden. Fest en egnet støvsugerslange (vanligvis 35 mm) med en adapter om nødvendig. Porten passer til standard verkstedstøvsugere.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid vernebriller og hørselsvern. Hold hender unna bladets bane. Bruk bladbeskytteren; deaktiver den aldri. Sørg for at arbeidsstykket er sikkert. Koble fra strømmen når du skifter tilbehør.

Hvor ofte bør jeg bytte kullbørster?

Sjekk børster hver 50-100 timer bruk eller hvis du merker gnistdannelse eller effekttap. Bytt begge børster samtidig. Bruk kun originale Cocraft-børster (delenummer tilgjengelig i manualen).

Kan jeg bruke denne sagen til å kutte metall?

Sagen er designet for tre og trebaserte materialer. Bruk på metall kan skade bladet og motoren. For sporadisk metallkutting, bruk et jernmetallblad klassifisert for sirkelsager, men vær oppmerksom på redusert ytelse og sikkerhet.

Bladbeskytteren trekkes ikke jevnt tilbake. Hva bør jeg gjøre?

Rengjør beskytterens dreieområde for sagflis og rusk. Smør med et tørt smøremiddel (f.eks. silikonspray). Hvis den fortsatt setter seg fast, sjekk om fjæren eller beskyttermonteringen er skadet; kontakt Cocraft støtte.

BRUKSANVISNING HC185-L Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsforskrifter - Elektriske håndverktøy

Advarsel! Les gjennom hele instruksjonen. Hvis ikke instruksjonen følges, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.

Med "elektrisk håndverktøy" i teksten nedenfor, menes verktøy koblet til strømnettet eller batteri drevne håndverktøy.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller dårlig opplyste områder kan føre til ulykker.
b) Ikke bruk elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel i nærheten av lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som kan antenne støv eller trespon.
c) Hold barn og andre tilskuere på god avstand mens du bruker elektriske håndverktøy. Du kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.

2) Sikkerhet ved bruk av elektrisk strøm

a) Kontakten til det elektriske verktøyet må passe i veggkontakten. Kontakten må ikke forandres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær ikke apparatet i strømledningen. Dra heller ikke i strømledningen når du skal ta stikket ut av kontakten. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte kontakter kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal en benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, minsker faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trøtt eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før du kobler til strømmen. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen når strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løse klær, smykker eller langt hår, kan sette seg fast i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeide.
b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske håndverktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.
e) Vedlikehold av elektrisk håndverktøy. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsforskrifter for sirkelsager

a) ADVARSEL: Hold hendene på god avstand fra området hvor du sager og fra sagbladet. Hold den frie hånden på det forreste håndtaket eller på motorens deksel. Hvis du holder sagen med begge hender reduseres faren for at du skader deg på sagbladet.
b) Ikke strekk deg inn under arbeidsemnet. Dekselet beskytter deg ikke fra sagbladet på undersiden av arbeidsemnet.
c) Juster skjærdybden slik at det passer med tykkelsen på arbeidsemnet. Det er bare en liten del av sagbladets tenner som skal synes under arbeidsstykket.
d) Hold ikke i arbeidsemnet med fingrene. Legg det heller ikke over beina. Fest arbeidsstykket på en stabil flate. Det er viktig at arbeidsemnet blir støttet opp og festet riktig for å unngå personskader, at sagbladet kjører seg fast eller at du mister kontrollen over sagen.
e) Hold i maskinens isolerte håndtak ved bruk på steder hvor det kan komme i kontakt med skjulte ledninger eller maskinens egen ledning. Hvis skjære-verktøyet kommer i kontakt med strømførende ledninger kan uisolerte deler på verktøyet bli strømførende og brukeren kan bli utsatt for elektrisk støt.
f) Ved kløyving må man bruke sideanslag eller et anhold for rettsaging. Dette forbedrer presisjonen på sagingen og reduserer faren for at sagbladet setter seg fast.
g) Bruk alltid sagblad av den typen som er anbefalt. Sagblader som ikke passer til sagens festeanordninger vil bevege seg eksentrisk, noe som gjør at du kan miste kontrollen på sagen.
h) Bruk aldri skadede eller gale skruedetaljer (skiver, bolter etc.). Skivene og boltene til feste av sagbladet er spesielt utformet for at sagen skal gi best mulig ytelse og være sikke å bruke.

Flere sikkerhetstiltak for alle typer sirkelsager

Kast og advarsler om kast

• Kast er en plutselig reaksjon på et fastklemt, fastkjørt eller feilinnstilt sagblad, som gjør at sagen på en ukontrollert måte løftes opp og ut fra arbeidsstykket mot brukeren.
• Når sagbladet kommer i klem eller kjøres fast ved at sagsporet lukker seg, stopper bladet og motoren gjør at enheten kastes hurtig bakover mot brukeren.
• Dersom sagbladet kommer i klem eller blir feilrettet i sporet kan tennene i den bakre delen av bladet trenge inn på oversiden av treet, forlate sagsporet og kastes bakover mot brukeren.

Kast er resultatet av at sagen brukes galt, til feil formål eller under feil forhold. Dette kan unngås ved å ta visse forholdsregler: Se nedenfor.

a) Hold sagen godt fast med begge hendene på sagen og på en slik måte at du kan parere kast. Stå på en av sidene av sagbladet og ikke på linje med det. Kast kan føre til at sagen tvinges raskt bakover. Dette kan kontrolleres av brukeren ved å ta nødvendige forholdsregler.
b) Hvis bladet kjører seg fast, eller hvis du avbryter sagingen, skal strømbryteren slippes opp og sagen holdes stille til sagbladet stopper helt. Forsøk aldri på å ta sagen fra arbeidsstykket, eller trekke sagen bakover mens sagbladet er i bevegelse, da dette kan føre til kast. Foreta nødvendige sikkerhetstiltak for å redusere faren for fastkjøring.

c) Når du starter en sag midt inne i et arbeidsstykke, sentrer sagbladet i sagsporet og kontroller at sagtennene ikke ligger an mot materialet. Hvis sagbladet har kjørt seg fast kan det få et kast fra arbeidsemnet.

d) Støtt store skiver for å minske risikoen for at sagbladet klemmes eller at sagen kaster. Store skiver har en tendens til å bue seg av sin egen vekt. Støtte må plasseres under skiven på begge sider, nær sagsporet og nær kanten på skiven.

e) Bruk ikke sløve eller skadede sagblader. Uslipte eller feilinnstilte sagblader gir smale spor, noe som fører til stor friksjon. Sagbladet kan da sette seg fast og gi sagen kast.

f) Spaken for justering av dybde og vinkel på sagingen må være dratt til og sikret før sagingen starter. Dersom justeringen til sagbladet endres under saging kan det kjøre seg fast eller sagen kan få kast.

g) Vær ekstra forsiktig ved innstikksaging i vegger eller andre gjenstander, der du ikke ser hvor du sager. Sagbladet som stikker ut, kan sage i gjenstander som kan forårsake kast.

Sikkerhetsinstruksjoner for sager med bevegelig beskyttelse

a) Kontroller før hver gangs bruk at den nedre beskyttelsen lukkes ordentlig. Bruk ikke sagen hvis den nedre beskyttelsen ikke beveger seg fritt og lukkes umiddelbart. Klem eller bind aldri fast den nedre beskyttelsen i åpen posisjon. Dersom sagen ved en feiltakelse mistes, kan den nedre beskyttelsen bli skadet. Fell opp den nedre beskyttelsen med håndtaket og påse at det beveger seg fritt uten å berøre sagbladet eller noen annen del ved saging i samtlige sagevinkler og sagedybder.

b) Kontroller at fjæren på den nedre beskyttelsen fungerer. Dersom beskyttelsen eller fjæren ikke fungerer ordentlig, må dette utbedres før bruk. Den nedre beskyttelsen kan bevege seg treigt pga. at deler er skadet eller ved ansamling av smuss etc.

c) Den nedre beskyttelsen skal føres bort manuelt kun ved spesiell saging som innstikksaging og sammensatt saging. Før den nedre beskyttelsen bort med håndtaket, men sørg for å slippe den nedre beskyttelsen straks bladet får kontakt med arbeidsemnet. For all annen saging må den nedre beskyttelsen virke automatisk.

d) Påse alltid at den nedre beskyttelsen dekker sagbladet før du legger fra deg sagen på en benk eller et gulv. En ubeskyttet roterende sageklinge kan få sagen til å bevege seg og skade det den kommer i kontakt med. Det er viktig å vite at det tar litt tid far strømbryteren slippes opp og til sagbladet stopper.

Funksjonen til bladbeskyttelsen

a) Kontroller at beskyttelsen stenger ordentlig, hver gang før du starter sagen. Sagen må ikke brukes hvis ikke beskyttelsen beveger seg fritt og stenges umiddelbart. Beskyttelsen må ikke klemmes fast eller bindes opp i åpen posisjon. Hvis sagen ved en feiltagelse får seg en ytre skade ved fall eller liknende kan beskyttelsen bli ødelagt. Fell opp beskyttelsen og påse at det beveger seg fritt uten å berøre sagbladet eller noen annen del ved saging i samtlige sagevinkler og sagedybder.

b) Kontroller at fjæren på beskyttelsen fungerer. Dersom beskyttelsen eller fjæren ikke fungerer ordentlig, må dette utbedres før bruk. Beskyttelsen kan begynne å bevege seg tregt pga. skadede deler, oppsamlet rusk etc.

c) Du må sikre at ikke bunnplaten kan endre stilling ved innstikksaging eller gjærsaging. Hvis sagbladet forflyttes sideveis han det sette seg fast, noe som igjen kan føre til kast.

d) Se alltid til at den nederste beskyttelsen dekker sagbladet før du legger fra deg sagen på en benk eller gulvet. Et ubeskyttet roterende sagblad kan få sagen til å bevege seg og skade alt den kommer i kontakt med. Det er viktig å være klar over at det tar litt tid før sagbladet stopper opp etter at strømbryteren slippes opp.

Vibrasjon

• Målingen av vibrasjonsnivået som er oppgitt i denne bruksanvisningen er utført i henhold til en standard målemetode etter EN60745 og kan benyttes ved sammenlikning av forskjellige elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrasjonsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder når det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.
• For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reduserer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.

Produktmerking med sikkerhetssymboler

Les hele bruksanvisningen.

Bruk alltid vernebriller, hørselsvern og støvmaske.

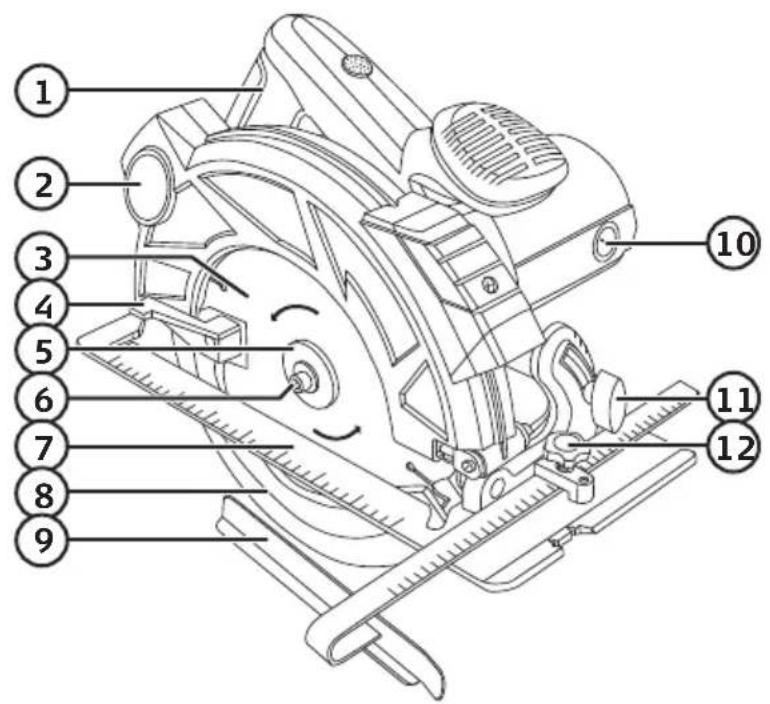

Produktbeskrivelse

1. Bakre håndtak
2. Tilkobling for sponutsug
3. Sagblad
4. Manøvreringsspak for bevegelig klingebeskyttelse
5. Klingeflens
6. Inseksskrue for sagbladet
7. Bunnplate
8. Bevegelig sagblad-beskyttelse/deksel
9. Parallellanhold
10. Holder for kullbørster
11. Låseratt for vinkelinnstilling

12. Låseskrue for parallellanslag

13. LED arbeidsbelysning

14. Fremre håndtak
15. Strømbryter
16. Låseknapp for strømbryter
17. Spindellås
18. Låsespake for innstilling av dybde
19. Inseksnøkkel

Justerskruer og funksjoner

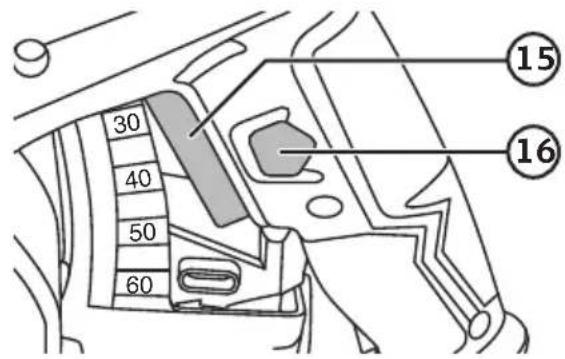

Strømbryter

Til- og frakobling

Start: Trykk inn läseknappen (16) for å kunne trykke inn strømbryteren (15).

Stopp: Slipp knappene.

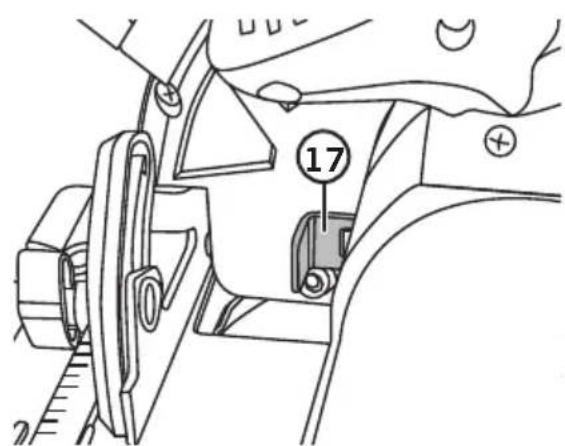

Spindellås

Trykk spindellåsen (17) inn for å läse spindelen, ved skifte av sagblad.

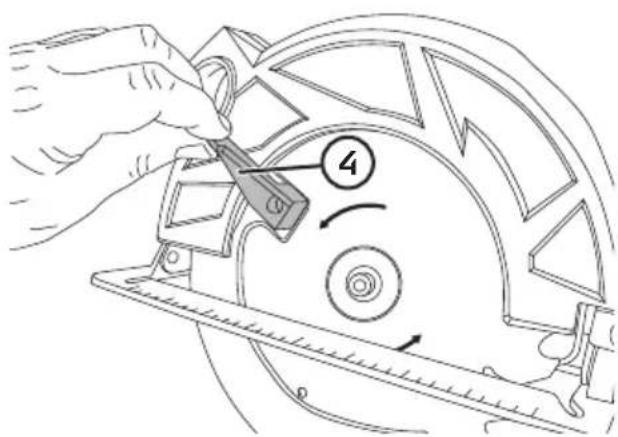

Manøverspak for beskyttelse

Bøy spaken (4) opp/fram for å åpne sagbeskyttelsen.

Arbeidsbelysningen (13) tennes automatisk når støpselet kobles til strømuttaket og slukkes igjen når det trekkes ut.

Innstillinger

Advarsel! Trekk ut støpselet fra strømuttaket før service og justering av sagen.

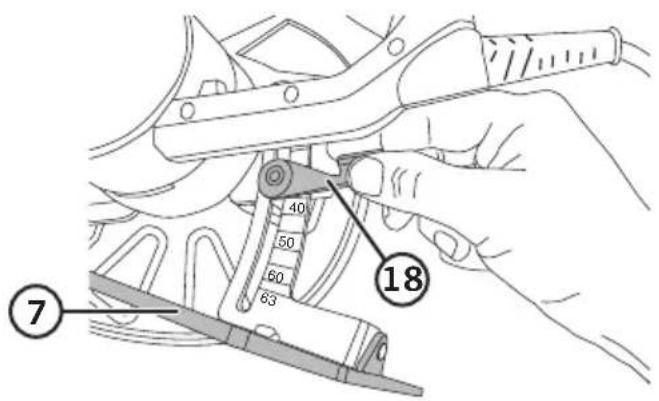

Innstilling av sagdybde

1. Løsne låsespaken (18).
2. Senk bunnplaten (7) ned til ønsket sagdybde i henhold til markeringen.
3. Dra til låseskruen.

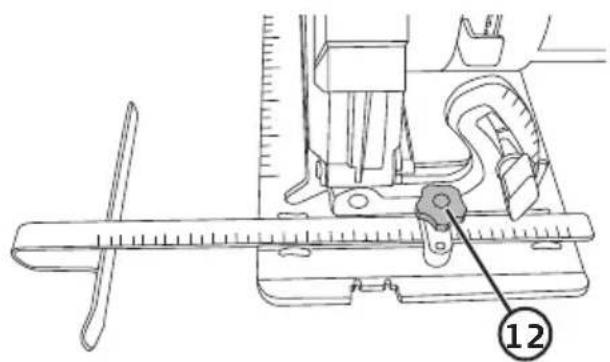

Innstilling av parallellanhold

1. Løsne låsespaken (12).
2. Still inn ønsket bredde.
3. Dra til läseskruen.
4. Utfør en kontrollmåling!

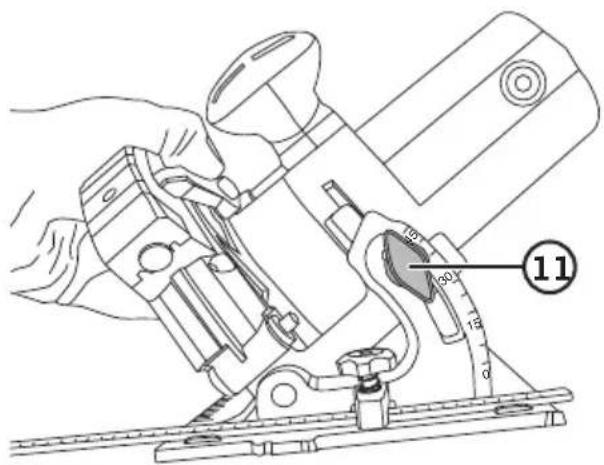

Innstilling av sagbladets vinkel

1. Løsne på låserattet (11).
2. Still inn ønsket vinkel på mellom 0–45°.
3. Dra til låsespaken.
4. Kontrollmål vinkelen ved behov.

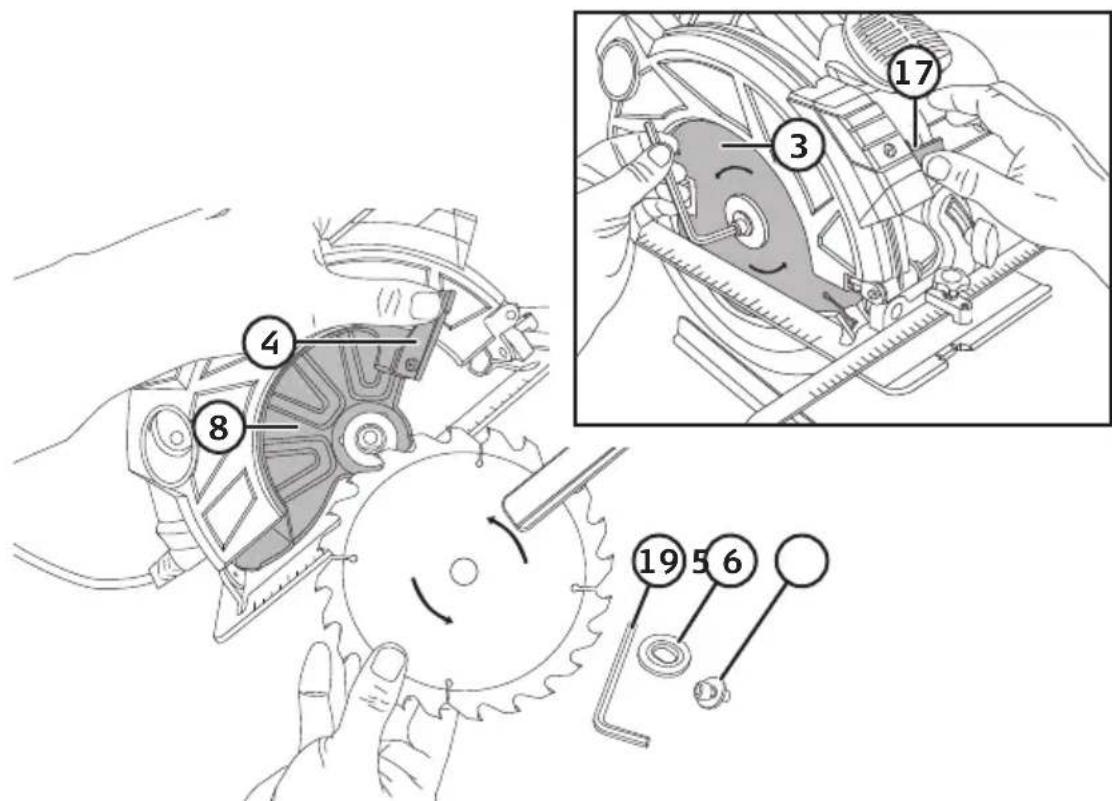

1. Hold spindellåsen (17) inne for å forhindre at sagbladet (3) roterer.
2. Skru inseksskruen (6) ut med nøkkelen (19).
3. Skyv sagdekselet (8) bakover og hold det fast med manørverspaken (4).
4. Fjern brikken (5) og løsne på sagbladet.

1. Monter i omvendt rekkefølge og kontroller at sagbladet er montert slik at det roterer i riktig retning.

Obs!

• Kontroller at bladet er riktig montert og sentrert samt at inseksskruen er dratt ordentlig til før du tar sagen i bruk.
• Under sagbladet er det en løs støtteskive. Vær forsiktig så du ikke mister denne.

Stell og vedlikehold

• Strømkabelen bør sjekkes regelmessig. Produktet må ikke brukes dersom strømkabelen eller støpselet er skadet.
• Hvis strømkabelen er skadet skal den skiftes av en faglært elektriker.
• Trekk alltid ut støpselet fra strømuttaket før service og justering av sagen.

• Rengjør produktet med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.

• Hold alltid motorens ventilåpninger frie for smuss.

• Når sagen ikke er i bruk skal den lagres tört, innendørs og utilgjengelig for barn. Trekk også ut støpselet.

Feilsøking

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De vil ta hånd om produktet på en miljømessig tilfredsstillende måte.

Sagedybde ved 90° 63 mm

Sagedybde ved 45° 42 mm

Sagblad 185/16 mm

Vekt 4 kg

Lpa (støynivå) 91 dB(A), K = 3 dB(A)

Lwa (støyeffekt) 102 dB(A), K = 3 dB(A)

Vibrasjonsverdi a h = 4,60 m/s^2, K = 1,5 m/s^2
