HC185-L - Säge Cocraft - Kostenlose Bedienungsanleitung

Produkttyp	Kreissäge
Marke	Cocraft
Modell	HC185-L
Stromversorgung	Elektrisch kabelgebunden
Spannung	230 V ~ 50 Hz
Leistungsaufnahme	1200 W
Sägeblattdurchmesser	185 mm (7-1/4 Zoll)
Aufnahmebohrung	20 mm
Max. Schnitttiefe bei 90°	64 mm
Max. Schnitttiefe bei 45°	44 mm
Gehrungswinkel	0° - 45°
Leerlaufdrehzahl	5500 U/min
Gewicht	4,2 kg
Abmessungen (L x B x H)	310 x 240 x 260 mm
Sicherheitsmerkmale	Sägeblattschutz, elektrische Bremse, Spindelarretierung, Doppelisolierung
Staubabsaugung	Integrierter Staubanschluss für Sauger
Schnittleistung (max)	64 mm bei 90°, 44 mm bei 45°
Grundplattenmaterial	Aluminium
Wartung	Regelmäßige Bürsteninspektion, Sägeblattschärfen/-wechsel, Lüftungsschlitze reinigen
Ersatzteile	Sägeblatt, Kohlebürsten, Netzkabel, Schutzhaubeneinheit
Garantie	2 Jahre

Häufig gestellte Fragen - HC185-L Cocraft

Wie wechsle ich das Sägeblatt am Cocraft HC185-L?

Zuerst den Stecker ziehen. Drücken Sie die Spindelarretierung, um ein Drehen zu verhindern. Lösen Sie mit dem mitgelieferten Schlüssel die Aufnahmeschraube (im Uhrzeigersinn drehen). Entfernen Sie den äußeren Flansch und das alte Sägeblatt. Setzen Sie das neue Sägeblatt mit den Zähnen nach vorne ein, dann mit äußerem Flansch und Schraube sichern. Ziehen Sie gegen den Uhrzeigersinn fest, während Sie die Spindelarretierung halten.

Welche Sägeblattgröße ist für diese Säge richtig?

Der Cocraft HC185-L verwendet ein 185 mm (7-1/4 Zoll) Durchmesser Sägeblatt mit einer 20 mm Aufnahmebohrung. Verwenden Sie immer Sägeblätter, die für mindestens 5500 U/min ausgelegt sind.

Wie stelle ich die Schnitttiefe ein?

Lösen Sie den Tiefeneinstellhebel am Fuß. Heben oder senken Sie den Fuß auf die gewünschte Tiefe (max. 64 mm bei 90°). Ziehen Sie den Hebel fest. Die Skala zeigt die Tiefe in mm.

Wie stelle ich den Gehrungswinkel ein?

Lösen Sie den Gehrungswinkel-Einstellknopf vorne am Fuß. Neigen Sie den Fuß auf den gewünschten Winkel (0° bis 45°). Verwenden Sie die Gehrungsskala als Referenz. Ziehen Sie den Knopf wieder fest.

Warum stoppt die Säge plötzlich während des Gebrauchs?

Mögliche Ursachen: Überlastschutz ausgelöst (einige Minuten warten, bis er sich zurücksetzt), Kohlebürsten abgenutzt oder Sägeblatt klemmt. Überprüfen Sie auf Hindernisse, lassen Sie den Motor abkühlen und inspizieren Sie die Bürsten, wenn das Problem weiterhin besteht.

Wie schließe ich einen Staubsauger an?

Die Säge hat einen Staubanschluss auf der Rückseite. Schließen Sie einen passenden Saugschlauch (typisch 35 mm) ggf. mit einem Adapter an. Der Anschluss passt für handelsübliche Werkstattsauger.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie immer eine Schutzbrille und Gehörschutz. Halten Sie Ihre Hände vom Sägeblatt fern. Verwenden Sie den Sägeblattschutz; niemals deaktivieren. Stellen Sie sicher, dass das Werkstück sicher ist. Ziehen Sie den Stecker beim Wechseln von Zubehör.

Wie oft sollte ich die Kohlebürsten wechseln?

Überprüfen Sie die Bürsten alle 50-100 Betriebsstunden oder wenn Sie Funkenbildung oder Leistungsverlust bemerken. Ersetzen Sie beide Bürsten gleichzeitig. Verwenden Sie nur originale Cocraft-Bürsten (Teilenummer im Handbuch).

Kann ich diese Säge zum Schneiden von Metall verwenden?

Die Säge ist für Holz und Holzwerkstoffe ausgelegt. Die Verwendung auf Metall kann Sägeblatt und Motor beschädigen. Für gelegentliche Metallschnitte verwenden Sie ein für Kreissägen geeignetes Metall-Sägeblatt, aber bedenken Sie die verminderte Leistung und Sicherheit.

Der Sägeblattschutz lässt sich nicht leicht zurückziehen. Was soll ich tun?

Reinigen Sie den Schutzgelenkbereich von Sägemehl und Schmutz. Schmieren Sie mit einem Trockenschmiermittel (z.B. Silikonspray). Wenn er immer noch klemmt, überprüfen Sie die Feder oder den Schutz auf Beschädigungen; wenden Sie sich an den Cocraft-Support.

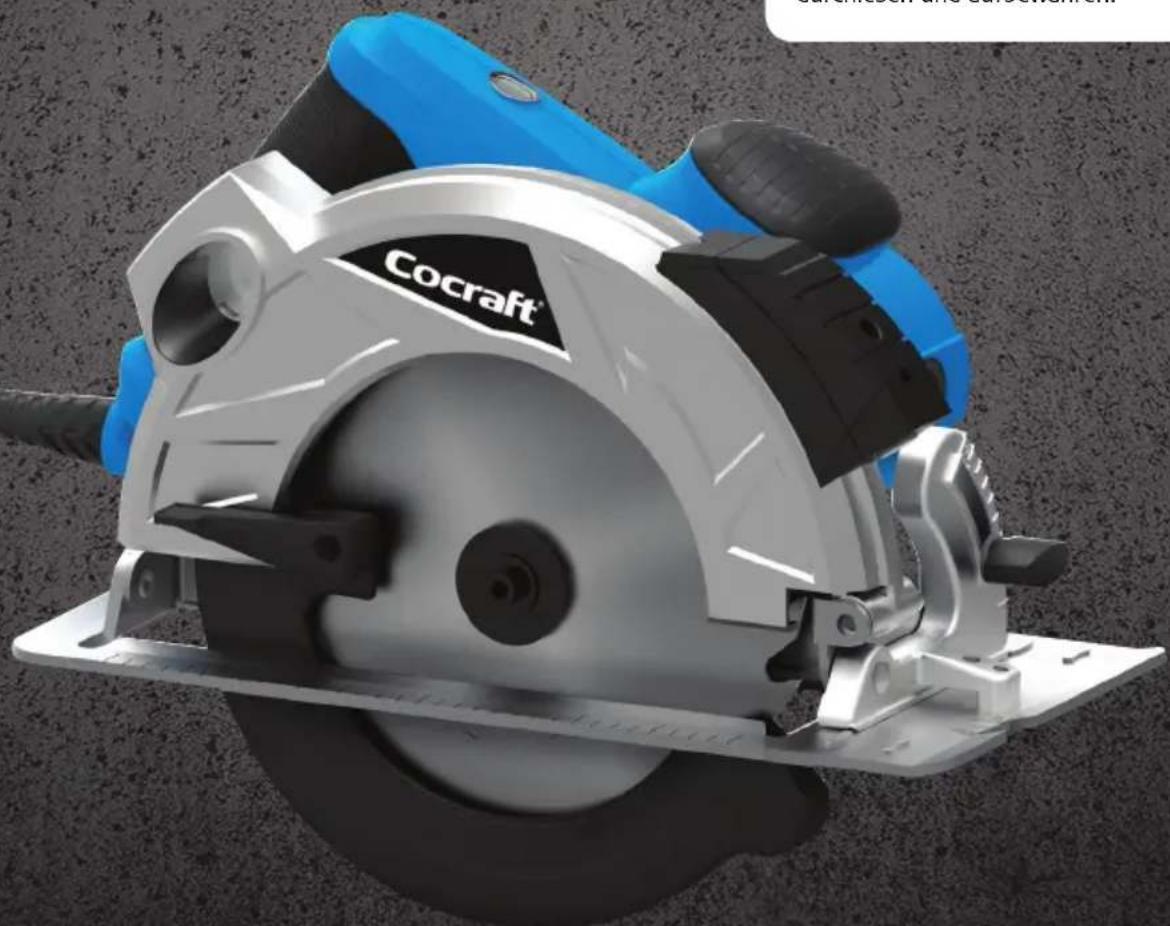

BEDIENUNGSANLEITUNG HC185-L Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Circular Saw

Art.no 18-3614 Model DB5711C-UK

41-1231 DB5711C

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Allgemeine Sicherheitsvorschriften – elektrische Handwerkzeuge

Achtung: Alle Anweisungen sorgfältig lesen. Wenn die nachstehenden Anweisungen nicht eingehalten werden, kann es zu Elektroschlägen, Bränden und/oder ernsten Verletzungen kommen.

Diese anleitung aufbewahren.

Der Begriff „Elektrohandwerkzeug“ im nachstehenden Wamtext bezieht sich auf Handwerkzeuge, die an das Stromnetz angeschlossen sind oder mit Akkus betrieben werden.

1) Arbeitsumgebung

a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Kein Elektrohandwerkzeug in explosiven Umfeldern einsetzen, etwa in der Nähe leicht entflammbarer Flüssigkeiten, Gase oder Staub. Ein Elektrohandwerkzeug erzeugt Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und Unbefugte fernhalten, wenn mit Elektrohandwerkzeug gearbeitet wird. Durch Störungen von außen kann man die Konzentration auf die Arbeit verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrohandwerkzeugs muss in die Steckdose passen. Der Stecker darf niemals irgendwie verändert werden. Adapter dürfen nie zusammen mit geerdeten Elektrohandwerkzeugen verwendet werden.
Unveränderte Stecker und passende Steckdosen verringern die Gefahr von Elektroschlägen.

b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizkörpern, Küchenherden oder Kühlschränken vermeiden. Wenn der Körper geerdet ist, besteht ein höheres Risiko, einen elektrischen Schlag zu erhalten.

c) Das Elektrohandwerkzeug nicht Regen oder sonstigen feuchten Bedingungen aussetzen. Wenn Wasser in ein Elektrohandwerkzeug eindringt, erhöht sich die Gefahr elektrischer Schläge.

d) Sorgsam mit dem Netzkabel umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.
e) Beim Einsatz von Elektrohandwerkzeug im Freien ein Verlängerungskabel verwenden, das für diesen Einsatzbereich vorgesehen ist. Die Verwendung eines Verlängerungskabels für den Einsatz im Freien senkt die Gefahr von elektrischen Schlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder Einfluss von Drogen, Alkohol oder Medizin ist untersagt. Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.

b) Persönliche Schutzausrüstung benutzen. Immer einen Augenschutz tragen. Die Benutzung von persönlicher Schutzausrüstung, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz verkleinert bei Bedarf das Verletzungsrisiko.

c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position OFF ist, bevor der Netzstecker angeschlossen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netz spannung, während der Schalter in der Position ON ist, birgt ein erhöhtes Unfallrisiko.

d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.

e) Stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies hilft bei unvorhergesehenen Situationen.

f) Geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.

g) Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich, sollte diese angeschlossen und benutzt werden. Das Benutzen dieser Ausrüstung minimiert staubabhängige Gefahren.

4) Benutzung und Wartung des Elektrohandwerkzeugs

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.

b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht ein-/ausschaltet. Elektrowerkzeuge, die nicht über den Schalter bedient werden können, stellen eine Gefahr dar und müssen repariert werden.

c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorsichtsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.
d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, das Elektrowerkzeug nicht benutzen lassen. Elektrowerkzeuge können bei Nichtbeachtung eine große Gefahr darstellen.
e) Elektrowerkzeuge warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist, ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.
f) Werkzeuge sind sauber und scharf zu halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.
g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und Personenschäden entstehen.

5) Service

a) Reparaturen sind nur von qualifizierten Servicetechnikern und mit Originalzubehör durchzuführen. Dies gewährleistet die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitshinweise für Kreissägen

a) Warnung: Die Hände vom Sägeblatt und dem Sägebereich fernhalten. Mit der freien Hand den vorderen Griff oder das Motorgehäuse halten. Wenn beide Hände auf der Säge gehalten werden, kann das Sägeblatt sie nicht verletzen.

b) Nicht unter das Werkstück strecken. Die Schutzhaube des Sägeblatts bietet keinen Schutz unter dem Werkstück.

c) Die Schnitttiefe an die Werkstückdicke anpassen. Nur ein kleiner Teil der Sägeblattzähne darf unter dem Werkstück sichtbar sein.

d) Das Werkstück niemals mit den Händen festhalten oder über die Beine legen. Das Werkstück auf einer stabilen Fläche fixieren. Die richtige Stützung des Werkstücks ist wichtig, um das Risiko für Personenschäden, für ein Festfahren des Sägeblattes und den Verlust der Kontrolle über die Säge zu minimieren.

e) Das Elektrowerkzeug immer am isolierten Griff anfassen, da das Schneidewerkzeug in verdeckte Leitungen oder das eigene Stromkabel schneiden kann. Dies kann nicht isolierte Teile des Elektrowerkzeuges stromführend machen und zu Stromschlägen führen.

f) Beim Längssägen einen Seitenanschlag oder eine gerade Schnittführung verwenden. Das verbessert die Schnittgenauigkeit und verringert das Risiko, dass sich das Sägeblatt verklemmt.

g) Stets das empfohlene Sägeblatt verwenden. Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen exzentrisch, was zu einem Verlust der Kontrolle über die Säge führen kann.
h) Niemals beschädigte oder falsche Sägeblattunterlegscheiben oder -bolzen benutzen. Die Unterlegscheiben und -bolzen zur Befestigung des Sägeblatts wurden speziell für diese Säge entwickelt, um optimale Leistung und sicheren Betrieb zu gewährleisten.

Weitere Sicherheitshinweise für alle Arten von Kreissägen Ursachen für Rückschlag und entsprechende Warnhinweise

• Rückschlag ist eine plötzliche Reaktion auf ein eingezwängtes, verklemmtes oder falsch ausgerichtetes Sägeblatt, wodurch die Säge unkontrolliert aus dem Werkstück heraus zum Anwender hin angehoben wird.
• Wenn das Sägeblatt vom sich schließenden Sägeschlitz eingezwängt oder verklemmt wird, kommen das Sägeblatt und der Motor zum Stillstand, wodurch das Gerät ruckartig zum Anwender hin zurückgeworfen wird.
• Wenn sich das Sägeblatt im Sägeschlitz verdreht oder falsch ausrichtet, können die Zähne an der Hinterkante des Sägeblattes in die Holzoberfläche eindringen, den Sägeschlitz verlassen, wodurch die Säge zum Anwender gestoßen wird.

Ein Rückschlag entsteht, wenn die Säge auf falsche Weise, an falschem Material oder unter falschen Bedingungen eingesetzt wird. Durch Einhalten der nachfolgenden Vorsichtsmaßnahmen kann dies vermieden werden.

a) Die Säge stets mit beiden Händen fest halten und die Arme so positionieren, dass Rückschlagkräfte aufgefangen werden können. Den Körper seitlich vom Sägeblatt positionieren, niemals in einer Linie mit dem Sägeblatt.
Durch Rückschlag kann die Säge nach hinten geworfen werden, was aber vom Anwender abgefangen werden kann, wenn entsprechende Vorkehrungen getroffen werden.
b) Wenn das Sägeblatt klemmt oder ein Schnitt aus irgendeinem Grund unterbrochen wird, den Ein-/Ausschalter loslassen und die Säge im Material halten, bis das Sägeblatt völlig zum Stillstand kommt. Niemals versuchen, die Säge aus dem Werkstück zu entfernen oder die Säge rückwärts zu ziehen, während das Sägeblatt in Bewegung ist, da es ansonsten zu Rückschlag kommen kann. Unbedingt alle notwendigen Kontrollen durchführen und Vorkehrungen ergreifen, um das Risiko für ein Festfahren zu minimieren.
c) Beim erneuten Anlauf einer Säge im Werkstück das Sägeblatt im Sägeschlitz zentrieren und nachprüfen, dass die Sägezähne nicht am Material anliegen. Verklemmt sich das Sägeblatt, kann es im Werkstück nach oben wandern oder die Säge kann vom Werkstück abgestoßen werden.
d) Große Platten abstützen, um die Gefahr des Verklemmens bzw. Rückschlagens der Säge zu verringern. Große Platten biegen sich häufig durch ihr Eigengewicht. Die Platte muss auf beiden Seiten unten abgestützt werden, nahe am Sägeschlitz und nahe am Plattenrand.

e) Keine stumpfen oder beschädigten Sägeblätter verwenden. Unscharfe oder falsch geschränkte Sägeblätter erzeugen schmale Sägeschlitze, wodurch mehr Reibung entsteht. Das Sägeblatt kann sich dadurch verklemmen wodurch es zum Rückstoß kommen kann.
f) Die Einstellvorrichtungen für Schnitttiefe und Schnittwinkel müssen vor dem Sägen festgezogen und gesichert werden. Wenn sich die Sägeblatteinstellung beim Schneiden ändert, kann dies zu Verklemmen und Rückschlag der Säge führen.
g) Besondere Vorsicht gilt beim Einsetzschnitt in Wände oder andere nicht einsehbare Bereiche. Das vorstehende Sägeblatt kann in Rückschlag verursachende Gegenstände schneiden.

Sicherheitshinweise für Sägen mit beweglichem inneren oder äußerem unteren Blattschutz

a) Den unteren Blattschutz vor jedem Gebrauch auf vorschriftsmäßiges Schließen prüfen. Die Säge nicht benutzen, wenn sich der untere Blattschutz nicht frei bewegt und sofort schließt. Den unteren Blattschutz niemals in offener Position festklemmen oder -binden. Wenn die Säge versehentlich fallen gelassen wird, kann der untere Blattschutz beschädigt werden. Den unteren Blattschutz mit dem Griff hochklappen und sicherstellen, dass dieser sich frei bewegt, ohne das Sägeblatt oder irgendein anderes Teil beim Schneiden in sämtlichen Schnittwinkeln und -tiefen zu berühren.
b) Die Funktion der Feder am unteren Blattschutz überprüfen. Wenn der Blattschutz und die Feder nicht vorschriftsmäßig funktionieren, müssen diese vor Gebrauch gewartet werden. Der untere Schutz kann sich langsam bewegen, wenn Teile beschädigt sind, sich Schmutz angesammelt hat usw.
c) Der untere Blattschutz darf nur bei Sonderschnitten wie z. B. Einsetzschnitten und komplexen Schnitten manuell eingezogen werden. Den unteren Blattschutz durch Einziehen des Griffs anheben und, sobald das Sägeblatt in das Werkstück eindringt, den unteren Blattschutz loslassen. Bei allen anderen Sägearbeiten sollte der untere Blattschutz automatisch funktionieren.
d) Stets darauf achten, dass der untere Blattschutz das Sägeblatt umschließt, bevor die Säge auf einer Werkbank oder dem Boden abgelegt wird. Ein ungeschütztes, rotierendes Sägeblatt kann bewirken, dass die Säge rückwärts wandert und alles schneidet, womit sie in Kontakt kommt. Nie vergessen, dass das Sägeblatt nach Loslassen des Ein-/Ausschalters erst nach einer Weile anhält.

Funktion des Blattschutzes

a) Den Blattschutz vor jedem Gebrauch auf vorschriftsmäßiges Schließen prüfen. Die Säge nicht benutzen, wenn sich der Blattschutz nicht frei bewegt und sofort schließt. Den Blattschutz niemals in offener Position festklemmen oder -binden. Wenn die Säge versehentlich fallen gelassen wird, kann der Blattschutz beschädigt werden. Den Blattschutz hochklappen und sicherstellen, dass dieser sich frei bewegt, ohne das Sägeblatt oder irgendein anderes Teil beim Schneiden in sämtlichen Schnittwinkeln und -tiefen zu berühren.

b) Die Funktion der Feder am Blattschutz überprüfen. Wenn der Blattschutz und die Feder nicht vorschriftsmäßig funktionieren, müssen diese vor Gebrauch gewartet werden. Der Blattschutz kann sich langsam bewegen, wenn Teile beschädigt sind, sich Schmutz angesammelt hat usw.
c) Sicherstellen, dass der Sockel der Säge die Position beim Einsatzschnitt und Gehrungssägen nicht ändern kann. Bewegt sich das Sägeblatt seitlich, wird es steckenbleiben, was wiederum zu Rückstößen führen kann.
d) Stets darauf achten, dass der untere Blattschutz das Sägeblatt umschließt, bevor die Säge auf einer Werkbank oder dem Boden abgelegt wird. Ein ungeschütztes, rotierendes Sägeblatt kann bewirken, dass die Säge rückwärts wandert und alles schneidet, womit sie in Kontakt kommt. Nie vergessen, dass das Sägeblatt nach Loslassen des Ein-/Ausschalters erst nach einer Weile anhält.

Vibrationen

• Die Messung des in dieser Bedienungsanleitung angegebenen Schwingungsemissionswert ist mit der standardisierten Messmethode gemäß EN 60745 durchgeführt worden und kann zum Vergleich versch. Elektrowerkzeuge herangezogen werden.
  • Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt, wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Produktkennzeichnung mit Sicherheitssymbolen

Die Bedienungsanleitung vollständig durchlesen.

Beim Arbeiten immer Gehörschutz, Schutzbrille und Atemschutz tragen.

Produktbeschreibung

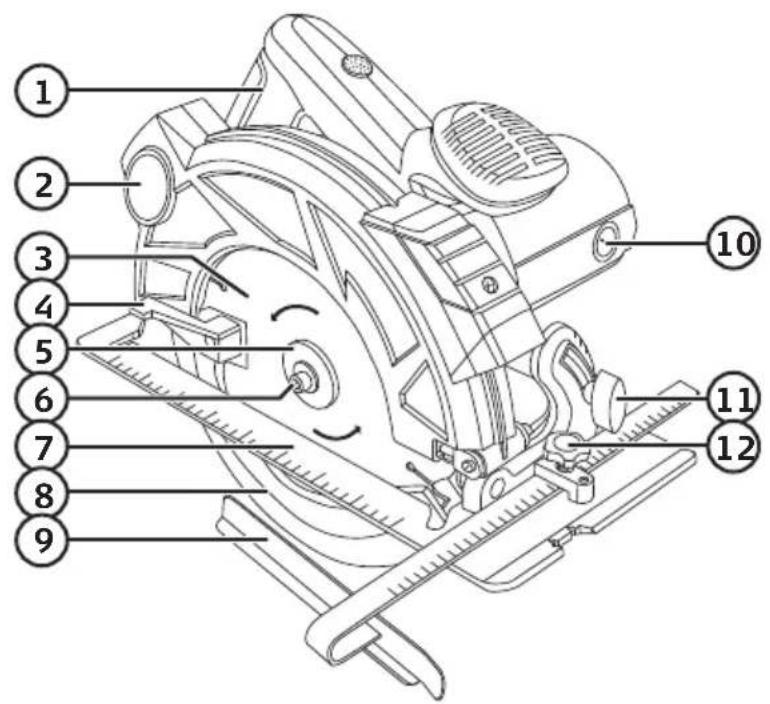

1. Hinterer Griff
2. Anschluss für die Späneabsaugung
3. Sägeblatt
4. Steuerhebel für den beweglichen Blattschutz
5. Blattflansch
6. Innensechskantschraube für das Sägeblatt
7. Sockel
8. Beweglicher Blattschutz
9. Parallelanschlag
10. Kohlebürstenhalter
11. Drehriegel für die Längeneinstellung

12. Sicherungsschraube für den Parallelanschlag

13. LED-Arbeitsbeleuchtung

14. Vorderer Griff
15. Ein-/Ausschalter
16. Arretier-Knopf für Ein-/Ausschalter
17. Spindel-Arretierung
18. Feststellhebel für die Tiefeneinstellung
19. Innensechskantschlüssel

Steuerung und Funktionen

Ein-/Ausschalter

Ein- und Ausschaltung

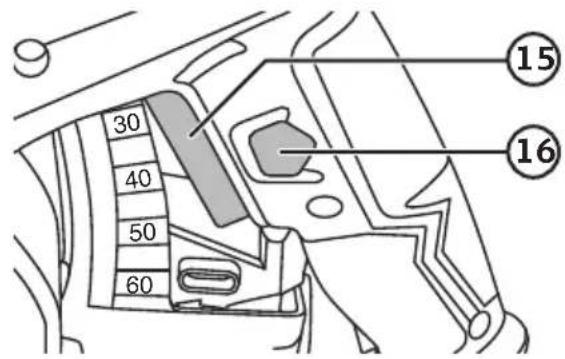

Start: Feststellknopf (16) eindrücken, um den Ein-/Ausschalter (15) drücken zu können.

Stopp: Knöpfe loslassen.

Spindel-Arretierung

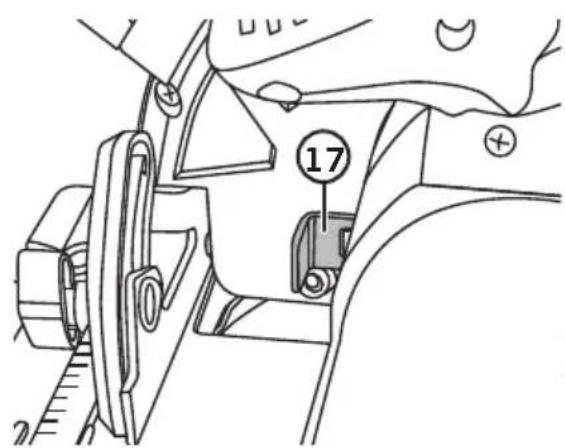

Die Spindel-Arretierung (17) eindrücken, um die Spindel beim Austausch des Sägeblattes festzustellen.

Steuerungshebel für Blattschutz

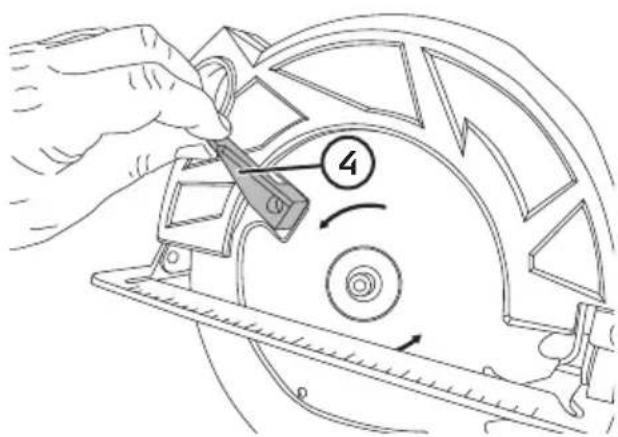

Hebel (4) nach oben/vorne verstellen, um den Blattschutz zu öffnen.

Die Arbeitsbeleuchtung (13) leuchtet automatisch auf, sobald der Stecker in die Steckdose gesteckt wird und erlischt, wenn der Stecker abgezogen wird.

Einstellungen

Warnung! Vor Service- und Einstellarbeiten immer den Netzstecker abziehen.

Einstellung der Schnitttiefe

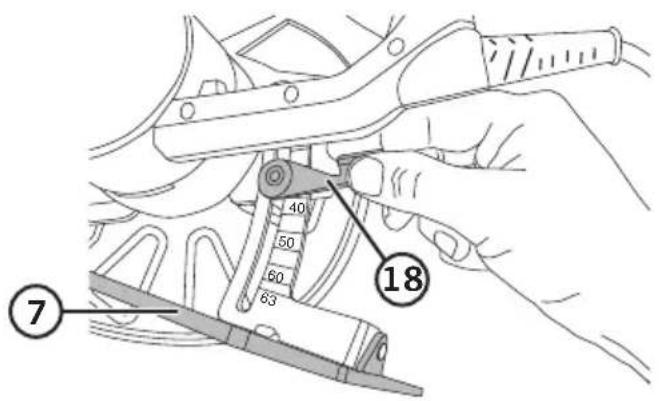

1. Den Feststellhebel (18) lösen.
2. Die Bodenplatte (7) gemäß Kennzeichnung auf die gewünschte Schnitttiefe einstellen.
3. Feststellhebel festziehen.

Einstellung des Parallelanschlags

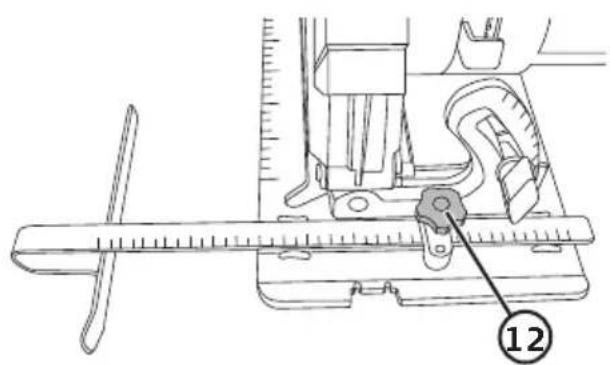

1. Die Feststellschraube (12) lösen.
2. Die gewünschte Breite einstellen.
3. Feststellschraube festziehen.
4. Kontrollmessung durchführen.

Einstellung der Neigung (Winkel) des Sägeblattes

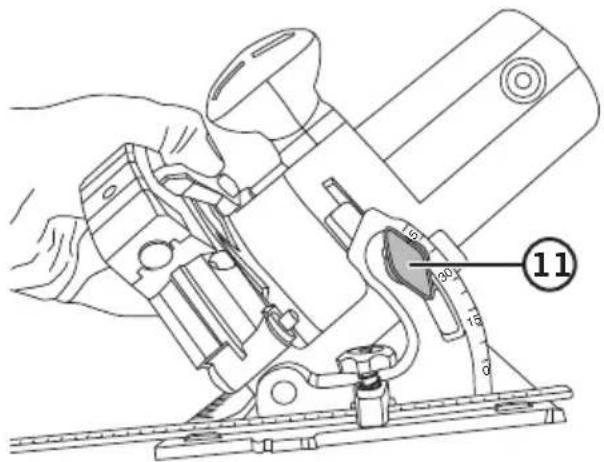

1. Den Drehriegel (11) lösen.
2. Den gewünschten Winkel (0–45°) einstellen.
3. Den Sperrriegel festziehen.
4. Den Winkel bei Bedarf zur Kontrolle messen.

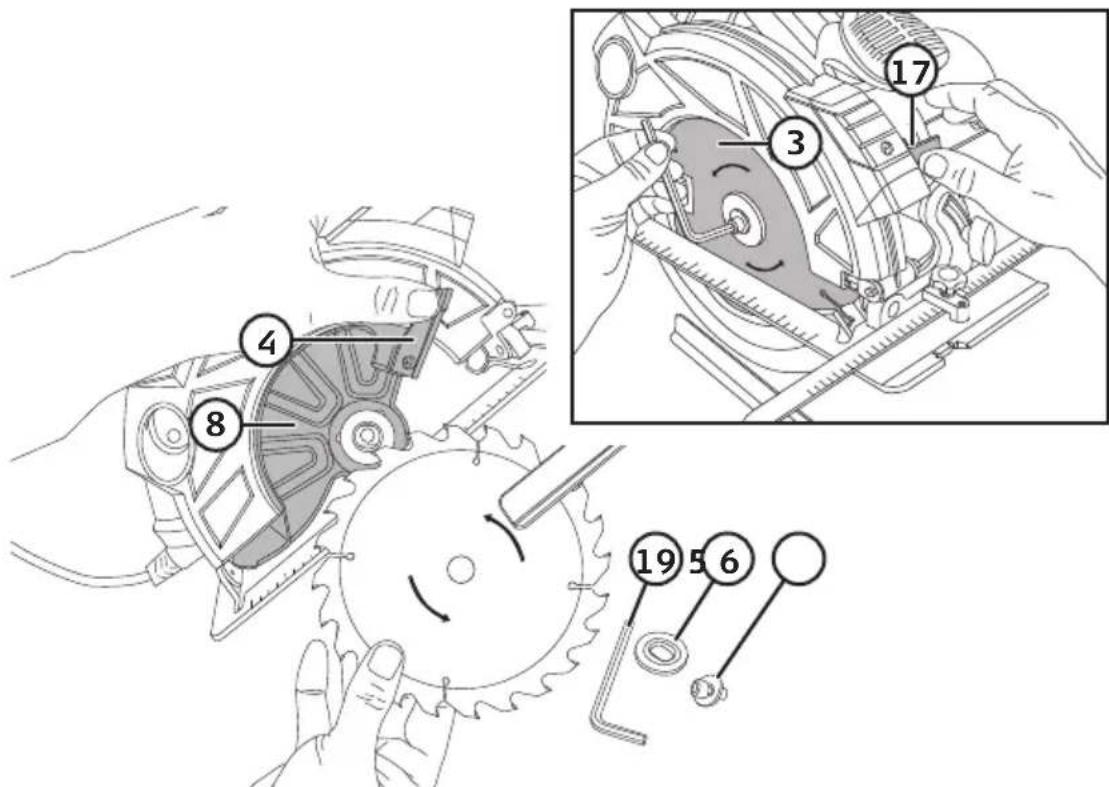

Austausch des Sägeblattes

1. Spindel-Arretierung (17) eingedrückt halten, um ein Rotieren des Sägeblattes (3) zu verhindern.
2. Die Sechskantschraube (6) mit dem Sechskantschlüssel (19) herausschrauben.
3. Den Blattschutz (8) nach hinten schieben und mit dem Steuerungshebel (4) festhalten.
4. Die Flanschunterlegscheibe (5) entfernen und das Sägeblatt lösen.

1. In umgekehrter Reihenfolge montieren. Darauf achten, dass das Sägeblatt in der richtigen Richtung rotiert.

Hinweis:

• Vor Start der Säge überprüfen, dass das Sägeblatt richtig montiert und zentriert ist und dass alle Innensechskantschrauben festgezogen sind.
• Unter dem Sägeblatt liegt eine lose Stützscheibe, vorsichtig vorgehen, damit diese nicht verloren geht.

Pflege und Wartung

• Das Netzkabel regelmäßig überprüfen. niemals ein Produkt mit beschädigtem Netzkabel oder Netzstecker benutzen.
• Ein beschädigtes Netzkabel immer von qualifiziertem Fachpersonal austauschen lassen.
  • Vor Service- und Einstellarbeiten immer den Netzstecker ziehen.
• Das Produkt mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.

• Die Belüftungsöffnungen des Motors immer frei von Verschmutzungen halten.
- Bei längerer Nichtbenutzung den Stecker abziehen und das Gerät in einem trockenen Innenraum und für Kinder unzugänglich aufbewahren.

Fehlersuche

Die Säge startet nicht. • Sicherstellen, dass das Netzkabel unbeschädigt und richtig an die Steckdose angeschlossen ist.• Sicherstellen, dass Spannung auf der Steckdose liegt.

Die Säge läuft langsam. • Die Säge bei der Arbeit nicht überbelasten (zu stark nach vorne drücken). Das Gerät in seinem eigenen Tempo arbeiten lassen.• Überprüfen, ob das Sägeblatt abgenutzt ist. Bei Bedarf auswechseln.

Starke Vibrationen. • Sicherstellen, dass das Sägeblatt in gutem Zustand und korrekt montiert ist.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyclen.

Spannung 230–240 V AC, 50 Hz

Leistung 1350 W

Drehzahl, unbelastet 5000 /min

Schnitttiefe bei 90° 63 mm

Schnitttiefe bei 45° 42 mm

Sägeblatt 185/16 mm

Gewicht 4 kg

Lpa (Schallpegel) 91 dB(A), K = 3 dB(A)

Lwa (Schallleistung) 102 dB(A), K = 3 dB(A)

Schwingungsemissionswert a _h = 4,60 m/s ^2 , K = 1,5 m/s ^2

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

CIRCULAR SAW

Cocraft 41-1231/18-3614

DB5711C/DB5711C-UK

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38,

20354 Hamburg
