KGN397IEQ - Kjøleskap BOSCH - Gratis bruksanvisning og manual

Produkttype	Kjøleskapsfryser (kombinert)
Merke	Bosch
Modell	KGN397IEQ
Høyde	186 cm (estimert)
Bredde	70 cm (estimert)
Dybde	75 cm (estimert)
Vekt	Ca. 90 kg
Energiklasse	A++ (estimert)
Årlig energiforbruk	~250 kWh
Klimaklasse	SN-T (estimert)
Støynivå	~38 dB(A) (estimert)
Kuldemedium	R600a (estimert)
Kjølesystem	NoFrost
Spesialfunksjoner	SuperCool, SuperFreeze, LED-belysning, elektronisk kontroll
Dørhengsel	Reversibelt (venstre/høyre)
Hyller	Justerbare glasshyller, dørhyller, flaskeholder, fryseboks
Belysning	Vedlikeholdsfri LED (topp, side, spot)
Vedlikehold	Utbyttbar dørpakning, hengsler, hyller, LED-moduler
Sikkerhet	Koble fra strømmen før reparasjon; sikkerhetstest iht. VDE 0701 påkrevd etter reparasjon
Reparabilitet	Designet for forbrukerreparasjon: reservedeler tilgjengelig, reparasjonstips gitt
Brukerveiledning	Tilgjengelig på flere språk (769 sider)

Ofte stilte spørsmål - KGN397IEQ BOSCH

Hvordan justerer jeg temperaturen i kjøle- og fryserommet?

Bruk det elektroniske kontrollpanelet på apparatet. Trykk på SuperCool-knappen for raskt å kjøle ned kjøleskapet, eller juster temperaturinnstillingene manuelt via displayet. Se brukerveiledningen for spesifikke instruksjoner.

Kan jeg endre dørhengselssiden fra venstre til høyre?

Ja, dørhengslene er reversible. Følg reparasjonstipsene i manualen: fjern det øvre dørhengselet (avsnitt 4.4), midtre hengsel (4.5) og nedre hengsel (4.6), og installer dem deretter på motsatt side i motsatt rekkefølge. Sørg for at apparatet er koblet fra strømmen.

Hvordan bytter jeg dørpakningen?

Først frigjør pakningen fra sporet i hjørnene. Trekk den ut forsiktig. Inspiser sporet for skader. Varm opp den nye pakningen med en hårføner for fleksibilitet, og trykk den deretter inn i sporet trinn for trinn. Små hull i pakningen er normale for ventilasjon.

Hva gjør jeg hvis LED-lyset i kjøleskapet svikter?

LED-lyset er vedlikeholdsfritt, men kan skiftes ut. For spotlys bruker du spesialverktøyet for å trekke det ut og koble fra den elektriske tilkoblingen. For topplyset skyver du det til venstre og løsner krokene. For sidelyset bruker du en sugekopp. Koble alltid apparatet fra strømmen før du starter reparasjoner, og få utført en sikkerhetstest etterpå.

Hvordan kan jeg forhindre isdannelse i fryseren?

Apparatet har NoFrost-teknologi, som automatisk forhindrer isdannelse. Hvis det fortsatt bygger seg opp is, sørg for at døren er godt forseglet og ikke står åpen. Sjekk dørpakningen for skader og bytt om nødvendig.

Hvordan rengjør jeg kondensatorspolene?

Rengjør kondensatorspolene minst en gang i året for å opprettholde effektiviteten. Få tilgang til dem på baksiden av apparatet. Bruk en støvsuger med et mykt børstefeste for å fjerne støv. Vær forsiktig så du ikke skader finnene.

Hvilke sikkerhetstiltak bør jeg ta før jeg reparerer kjøleskapet?

Koble alltid apparatet fra strømnettet i minst 60 sekunder før reparasjon. Bruk vernehansker mot skarpe kanter. Sikre tunge komponenter mot å falle. Etter reparasjon, få utført en sikkerhetstest i henhold til VDE 0701 eller lokale forskrifter.

Hvor finner jeg reservedeler til min Bosch KGN397IEQ?

Reservedeler kan bestilles fra Bosch kundeservice eller autoriserte forhandlere. Vanlige deler inkluderer dørpakninger, hengsler, hyller, dørhyller, LED-moduler og strømforsyningsmodulen. Bruk originale deler for sikkerhet og funksjon.

Hvordan transporterer jeg kjøleskapet trygt?

Koble fra apparatet og tøm alt innhold. Sikre dørene med tape. Plasser apparatet oppreist under transport. Hvis det vippes, ikke overstig 45 grader. La apparatet stå oppreist i minst 2 timer før tilkobling til strøm for å la oljen returnere til kompressoren.

Hva gjør jeg hvis apparatet viser en feilkode?

Se brukerveiledningen for forklaringer på feilkoder. Vanlige feil kan indikere en dør som står åpen, feil på temperatursensor eller kommunikasjonsproblem. Hvis problemet vedvarer, kontakt Bosch kundeservice for hjelp.

BRUKSANVISNING KGN397IEQ BOSCH

Ryg- og muskelskader

▶ Brug beskyttelseshandsker.

ADVARSEL

Apparater på skrå kan glide!

Knoglebrud/klemskader

Fare for nedfaldende dele pga. løsnede skruer!

Personskade pga. nedfaldende dele.

Sørg for at sikre komponenten mod at falde ned.

BEMÆRK!

Fare for nedfaldende dele pga. løsnede skruer!

▶ Løft dørhylden opad.

Frostvarebeholderen er fjernet.

4.11.2 Montering af frostvarebeholder

▶ Brug beskyttelseshandsker.

Preindstilling:

▶ Elektriske dele skal repareres af kvalificerede elektrikere.

▶ Brug beskyttelseshandsker.

Preindstilling:

▶ Brug beskyttelseshandsker.

Preindstilling:

LED-spotlampen er fjernet.

4.17.2 Montering af LED-spotlampe

Reparasjonstips - Kjøle-/frysekombinasjon

i Om dette dokumentet.... 483

1.1 Viktig informasjon 483

1.1.1 Formäl 483

1.2 Forklaring av symboler....483

1.2.1 Farenivåer 483

1.2.2 Faresymboler 483

1.2.3 Advarslenes struktur 484

1.2.4 Generelle symboler 484

Sikkerhet 485

2.1 Generelle sikkerhetsinstruksjoner 485

2.1.1 Alle husholdningsapparater 485

Verktøy og hjelpemidler.... 486

Reparasjon 487

4.1 Utskiftning av dørpakning.... 487

4.1.1 Demontering av dørpakning.... 487

4.1.2 Montering av dørpakning.... 487

4.3 Utskiftning av øvre dørhengsel 491

4.3.1 Demontering av øvre dørhengsel 491

4.3.2 Montering av øvre dørhengsel 492

4.4 Utskiftning av øvre dørhengsel (dør med display) 493

4.4.1 Demontering av øvre dørhengsel 493

4.4.2 Montering av øvre dørhengsel 494

4.5 Utskiftning av midtre dørhengsel 495

4.5.1 Demontering av midtre dørhengsel 495

4.5.2 Montering av midtre dørhengsel.... 495

4.6 Utskiftning av nedre dørhengsel 496

4.6.1 Demontering av nedre dørhengsel 496

4.6.2 Montering av nedre dørhengsel 496

4.7 Utskiftning av hylle.... 497

4.7.1 Demontering av hylle.... 497

4.7.2 Montering av hylle.... 497

4.8 Utskiftning av flaskehylle 498

4.8.1 Demontering av flaskehylle 498

4.8.2 Montering av flaskehylle.... 498

4.9 Utskiftning av dørrack.... 499

4.11 Utskiftning av beholder for frysevarer 501

4.11.1 Demontering av beholder for frysevarer 501

4.11.2 Montering av beholder for frysevarer 501

4.12 Utskiftning av beholder....502

4.12.1 Demontering av beholder....502

4.12.2 Montering av beholder 502

4.13 Utskiftning av uttrekkbar beholder 503

4.13.1 Demontering av uttrekkbar beholder 503

4.13.2 Montering av uttrekkbar beholder 503

4.14 Utskiftning av LED-spotlight 504

4.14.1 Demontering av LED-spotlight.... 504

4.14.2 Montering av LED-spotlight 504

4.15 Utskiftning av øverste LED-lampe 505

4.15.1 Demontering av LED-lampe 505

4.15.2 Montering av øverste LED-lampe 506

4.16 Utskiftning av LED-lampe i sidelist 50

4.16.1 Demontering av LED-lampe i sidelist 507

4.16.2 Montering av LED-lampe i sidelist.... 508

4.17 Utskiftning av LED-spotlight.... 509

4.17.1 Demontering av LED-spotlight.... 509

4.17.2 Montering av LED-spotlight 510

4.18 Utskiftning av LED for strømforsyningsmodul.... 511

4.18.1 Fjerning av LED for strømforsyningsmodul.... 511

4.18.2 Monering av LED for strømforsyningsmodul.... 513

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

	Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarsel ignoreres.

▶ Tiltak og forbud for å forebygge fare

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
[Start] Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttelsesklut[00342013]	60 cm x 50 cm
Flat skrutrekker Blad	2,4 mm x 0,4 mm x60 mm, i sett [00341820]
Spesialverktøy[00342180]
Sugekopp[00342224]	∅50 mm
Torx-bits TX20[00340865]	6,3 mm (1/4")
Flat skrutrekker Blad	10 mm x 1,6 mm x200 mm

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er äpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

	Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.
	Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.
	Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. if Hvis sporet for pakningen er skadet: - Kontakt kundeservice.

2. i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av dørhåndtak

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.

Dørhåndtaket for den andre døren kan demonteres på samme måte.

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av øvre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.

4.3.1 Demontering av øvre dørhengsel

1. Plasser apparatet på baksiden.

1. 1. Trykk inn det øvre hengseldekslet på begge sider (1).

2. Beveg det øvre hengseldekslet ut (2).

3. Drei hengsledekslet (3).
4. Ta av det øvre hengseldekslet (4).
5. Skru ut to skruer (5).
6. Demonter øvre hengsel (6)/

4.3.2 Montering av øvre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av øvre dørhengsel (dør med display)

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler,

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

▶ Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.

4.4.1 Demontering av øvre dørhengsel

1. Plasser apparatet på baksiden.

1. 1. Ta av det øvre hengseldekslet (1).

2. Ta av kabelboksdekslet (2).

3. Koble fra den elektriske tilkoblingen (3)
4. Skru ut skruen for jordkoblingen (4).
5. Fjern kabelbeskyttelsen (5).
6. Skru ut skruen (6)

4.4.2 Montering av øvre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av midtre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler,

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

4.5.1 Demontering av midtre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut to skruer (2).
3. Demonter midtre hengsel (3).

Midtre hengsel er demontert.

4.5.2 Montering av midtre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskiftning av nedre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.
∅vre hengsel er demontert.
√ Midtre hengsel er demontert.

4.6.1 Demontering av nedre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut skruen (2).
3. Drei den nedre hengselen ut (3).
4. Demonter nedre hengsel (4).

Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av hylle

Forutsetning:

Døren er äpen.

4.7.1 Demontering av hylle

▶ Trekk ut hyllen.

4.7.2 Montering av hylle

- Monteres i motsatt rekkefølge.

Reparasjon

4.8 Utskiftning av flaskehylle

Forutsetning:

Døren er äpen.

4.8.1 Demontering av flaskehylle

▶ Trekk ut flaskehyllen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskiftning av dørrack

Forutsetning:

Døren er äpen.

▶ Løft dørracken opp.

- Monteres i motsatt rekkefølge.

Reparasjon

4.10 Utskiftning av justerbar dørrack

Forutsetning:

Døren er äpen.

4.10.1 Demontering av justerbar dørrack

- Beveg den høydejusterbare dørracken opp til dørracken løsner fra holderen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.11 Utskiftning av beholder for frysevarer

Forutsetning:

Døren er äpen.

4.11.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer helt ut (1).
2. Ta ut matbeholderen (2).

4.11.2 Montering av beholder for frysevarer

Monteres i motsatt rekkefølge.

Reparasjon

4.12 Utskiftning av beholder

Forutsetning:

Døren er äpen.

4.12.1 Demontering av beholder

1. Beveg den nedre beholderen i kjøleskapet ut (1).
2. Beveg den øvre beholderen i kjøleskapet ut (2).

4.12.2 Montering av beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.13 Utskiftning av uttrekkbar beholder

Forutsetning:

Døren er äpen.

4.13.1 Demontering av uttrekkbar beholder

1. Trekk den uttrekkbare beholderen helt ut (1).
2. Ta ut den uttrekkbare beholderen (2).

Den uttrekkbare beholderen er demontert.

4.13.2 Montering av uttrekkbar beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.14 Utskiftning av LED-spotlight

Spesielle hjelpemidler:

Spesialverktøy [00342180]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

• Elektriske deler skal repareres av kvalifiserte elektrikere.
  Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

EAFE

Fare for elektrisk støt på grunn av strømførende deler!
Død på grunn av drepende elektrisk støt
Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.

4.14.1 Demontering av LED-spotlight

1. Bruk spesialverktøy for å trekke ut LED-spotlight (1).

1. Koble fra de elektriske tilkoblingene for LED-spotlight.
   LED-spotlight er demontert.

4.14.2 Montering av LED-spotlight

Monteres i motsatt rekkefølge.

Reparasjon

4.15 Utskiftning av øverste LED-lampe

Spesielle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
De øvre innvendige beslagene er demontert.

4.15.1 Demontering av LED-lampe

1. Beveg LED-lampen over til venstre side.

1. Demonter LED-lampen ved å bevege den forover.

4.15.2 Montering av øverste LED-lampe

Monteres i motsatt rekkefølge.

Reparasjon

4.16 Utskiftning av LED-lampe i sidelist

Spesielle hjelpemidler:

Sugekopp ∅50 mm [00342224]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

- Elektriske deler skal repareres av kvalifiserte elektrikere.

Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

EARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
√ Hyllene i fryseren er tatt ut.

4.16.1 Demontering av LED-lampe i sidelist

4.16.2 Montering av LED-lampe i sidelist

1. Koble til den elektriske tilkoblingen for LED-lampen i sidelisten.
2. Fest LED-lampen i sidelisten på rett sted på veggen i apparatrommet (krokene klikker på plass).
   LED-lampen i sidelisten er montert.

Reparasjon

4.17 Utskiftning av LED-spotlight

Spesielle hjelpemidler:

Spesialverktøy [00342180]
Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

► Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
√ Hyllene i fryseren er tatt ut.

4.17.1 Demontering av LED-spotlight

1. Løsne LED-spotlightdekslet.

1. Trekk LED-spotlightdekslet innover og skyv det samtidig forover.

1. Koble fra den elektriske tilkoblingen for LED-spotlight.

4.17.2 Montering av LED-spotlight

Monteres i motsatt rekkefølge.

Reparasjon

4.18 Utskiftning av LED for strømforsyningsmodul

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]
Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]
Beholder min. 200 ml kapasitet

Gjelder for apparatvarianter med kamera i kjøleskapet (CIF).

Elektronikkmoduler skal kun repareres av kundeservice eller autoriserte teknikere!

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

- Elektriske deler skal repareres av kvalifiserte elektrikere. - Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

4.18.1 Fjerning av LED for strømforsyningsmodul

1.

OBS!

Fare for skade!

Smeltevann som søles på kompressorelektronikken og -koblingene, kan skade elektronikken i apparatet.

Ved fjerning av tømmeslangen må du forsikre deg om at det ikke søles smeltevann på elektroniske komponenter.

1. Koble tømmeslangen fra vannutløpet (1).
2. Hell smeltevann i beholderen.
3. Koble tømmeslangen fra vannfordunstningsbrettet (2).

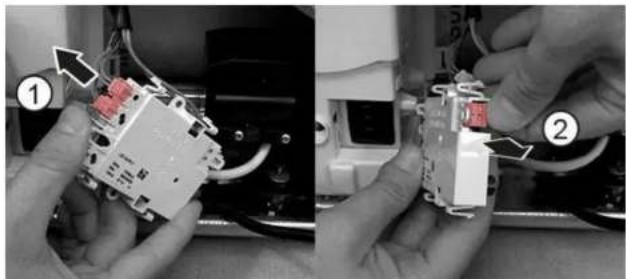

1. Koble fra de elektriske tilkoblingene (1) og (2) for LED for strømforsyningsmodulen.

4.18.2 Monering av LED for strømforsyningsmodul

Monteres i motsatt rekkefølge.
