XR-48A90K - TV SONY - Gratis bruksanvisning og manual

Produkttype	OLED-TV
Merke	Sony
Modell	XR-48A90K
Skjermstørrelse	48 tommer (120,7 cm diagonalt)
Skjermoppløsning	3840 × 2160 piksler (4K)
Paneltype	OLED
TV-standarder	Analog B/G, D/K, I ; Digital DVB-T/C/T2 ; Satellitt DVB-S/S2
Lydeffekt	10 W + 10 W + 5 W
HDMI-kontakter	4 innganger (HDCP 2.3) med eARC
USB-kontakter	1 × USB 2.0 (High Speed), 1 × USB 3.2 Gen 1 (Super Speed)
Nettverkstilkobling	Wi-Fi 802.11a/b/g/n/ac, Bluetooth 4.2, Ethernet 10BASE-T/100BASE-TX
Strømforsyning	220-240 V AC, 50 Hz
Forbruk i standby	0,50 W
Mål med stativ (B × H × D)	106,9 × 62,9 × 22,5 cm (standardposisjon)
Vekt med stativ	16,5 kg (standardposisjon)
Vekt uten stativ	13,4 kg
Talassistent	Innebygd Google Assistant (mikrofon)
Anti-innbrenningsfunksjoner	Paneloppfriskning, pikselforskyvning, automatisk lysstyrkereduksjon
Lydkompatibilitet	eARC, Dolby Atmos, DTS
Inkluderte tilbehør	Fjernkontroll RMF-TX900U, batterier, installasjonsveiledning, sikkerhetsdokumentasjon

Ofte stilte spørsmål - XR-48A90K SONY

Hvordan redusere risikoen for innbrenning på OLED-TV-en min?

For å redusere innbrenning, unngå å vise statiske bilder (logoer, klokker, svarte striper) over lengre tid. Bruk Bred modus for å fylle skjermen, aktiver pikselforskyvning og reduser lysstyrken. Slå av TV-en normalt via fjernkontrollen.

Hva gjør jeg hvis fjernkontrollen ikke svarer?

Bytt batteriene i fjernkontrollen. Hvis problemet vedvarer, start TV-en på nytt ved å holde inne Strøm-knappen i 5 sekunder eller koble fra strømledningen i 2 minutter.

Hvordan oppdaterer jeg programvaren på TV-en?

Koble TV-en til internett via Wi-Fi eller Ethernet. Gå til Innstillinger og deretter Programvareoppdatering og følg instruksjonene. Sony anbefaler regelmessige oppdateringer for å forbedre ytelsen.

Kan jeg bruke TV-en som senterhøyttaler?

Ja, TV-en har en S-CENTER SPEAKER IN-inngang (miniplugg). Koble den til et lydsystem som er kompatibelt med S-CENTER OUT for å bruke TV-ens høyttalere som senterkanal.

Hvilket ekstra tilbehør er tilgjengelig for denne modellen?

Ekstra tilbehør inkluderer veggfeste SU-WL850 (for XR-48A90K) og mikrofonkamera CMU-BC1. Tilgjengelighet varierer etter land.

Hvordan rengjøre OLED-skjermen på en trygg måte?

Bruk en myk, tørr klut til å tørke forsiktig av skjermen. Ikke bruk kjemikalier eller slipende kluter. Unngå å trykke på skjermen for å unngå skade.

Hvorfor blir skjermen automatisk mørkere mens jeg ser på?

Skjermen blir gradvis mørkere for å forhindre innbrenning når statiske elementer (logoer, søyler) vises lenge. Dette er en normal beskyttelsesfunksjon.

Hvordan tilbakestille PIN-koden for barnelås?

Skriv inn standardkoden 9999 som gjeldende passord, og deretter angi en ny PIN-kode. Dette tilbakestiller barnelåsen.

Hvor finner jeg den detaljerte hjelpeguiden på nettet?

Trykk på → (Inngangsvalg)-knappen på fjernkontrollen og velg [Hjelp]. Hvis den mangler, gå til [Rediger] og legg til [Hjelp]. Du kan også besøke Sonys støttenettsted.

Hvilke dimensjoner har et kompatibelt veggfeste?

TV-en er kompatibel med veggfeste SU-WL850 (kun XR-48A90K). Bruk M6-skrue med lengde 9 til 13 mm. Festing må utføres av kvalifisert personell.

BRUKSANVISNING XR-48A90K SONY

Følgende er eksempler på bilder som kan fremkalle bildefastholdelse:

Fjernkontroll og TV

Bortsett fra eARC-modus

5,1-kanals lineær PCM: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bit, Dolby

Audio, Dolby Atmos, DTS

Strøm, datablad og annet

Strømkrav

220 V - 240 V AC, 50 Hz

Skjermstørrelse (målt diagonalt) (Ca.)

XR-48A9xK: 120,7 cm / 48 tommer

XR-42A9xK: 105,5 cm / 42 tommer

Strømforbruk i standby*7*8 0,50 W

Skjermoppløsning (horisontalt × vertikalt) (piksler)

3840 × 2160

Udgangseffekt

*1 Når 4096 × 2160p er input og [Bredformatstilstand] er satt til [Normal], vises oppløsningen som 3840 × 2160p. For å vise 4096 × 2160p, sett innstillingen [Bredformatstilstand] til [Fuld 1] eller [Fuld 2].

Denne TV-en leveres med følgende håndbøker. Vennligst behold håndbøkene for fremtidig referanse.

Innstillingsveiledning

• TV-installasjon og oppsett.

Referanseveiledning (denne håndboken) / Sikkerhetsdokumentasjon

- Sikkerhetsinformasjon, fjernkontroll, feilsøking, veggmontering, spesifikasjon, og så videre.

Hjelpeveiledning (håndbok på skjermen)

• Innstillinger, funksjoner, Internett-tilkobling, feilsøking og så videre.
• For å åpne den, trykk på (Valg av innhold) på fjernkontrollen og velg [Hjelp]. Hvis [Hjelp] ikke finnes, velg [Endre] og legg til [Hjelp].

• Før du bruker TV-en, vær vennlig å lese "Sikkerhetsinformasjon".
• Les den medfølgende sikkerhetsdokumentasjonen for ytterligere sikkerhetsinformasjon.
• Bilder og illustrasjoner som brukes i installasjonsveiledningen og i denne håndboken, er kun ment som referanse, og kan avvike fra produktets faktiske utseende.
• "x"/"xx"-en som vises i modellnavnet korresponderer til et tall, som er knyttet til design, farge eller TV-system.

VIKTIG MERKNAD

Merknad for radioutstyr

Herved erklærer Sony Corporation at radioutstyrstypene XR-48A90K, XR-42A90K er i samsvar med direktiv 2014/53/EU. EU-erklæringens fulltekst finner du på Internett under: https://compliance.sony.eu

For dette radioutstyret gjelder følgende begrensninger for bruk eller krav for autorisering av bruk i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo: 5150 - 5350 MHz-båndet skal bare benyttes for innendørs bruk.

Sikkerhetsinformasjon

Bæring

• Før du bærer TV-apparatet, må du koble fra alle kablene.
• Før TV-en transporteres, må terminaldekslene fjernes.
• Et stort TV-apparat må bæres av to eller flere personer.
• Når du transporterer TV-en for hånd, må du holde den som vist under. Ikke bruk makt på panelet og rammen rundt skjermen.
• Når TV-en løftes eller flyttes, må den holdes fast fra undersiden.

• Ikke utsett TV-apparatet for støt eller sterke vibrasjoner når du flytter det.
• Når du leverer inn TV-apparatet på grunn av reparasjon eller hvis du flytter, bør du transportere det i originalemballasjen.

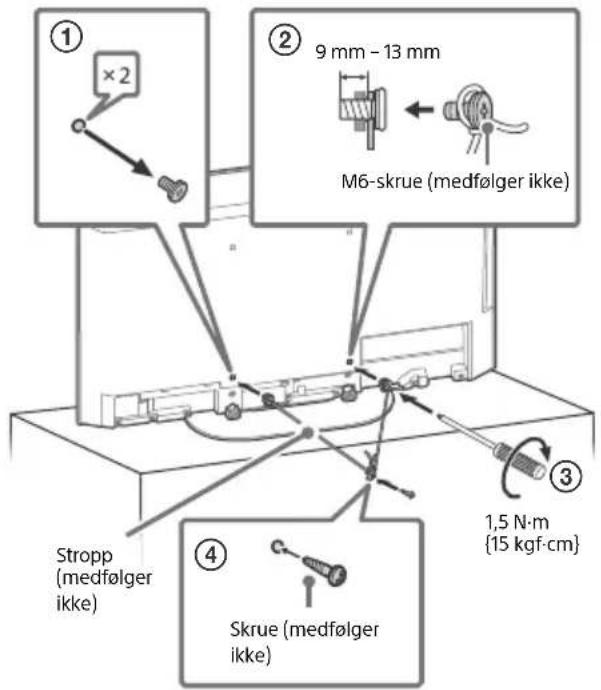

Tippforebygging

Beskytte TV-skjermen (OLED TV)

Forholdsregler for å beskytte skjermen mot skade

Innbrenning

OLED TV-er er sårbare for innbrenning på grunn av egenskapene til materialene som brukes. Innbrenning kan skje dersom bilder vises på samme sted på skjermen gjentatte ganger eller over lengre perioder. Dette er ikke en feil med TV-en. Unngå visning av bilder som kan føre til innbrenning.

Følgende er eksempler på bilder som kan føre til innbrenning:

• Innhold med svarte stolper enten øverst eller nederst og/eller på venstre og høyre sider av skjermen. (for eksempel, Letterboxed, 4:3-skjerm, Standard oppløsning) • Statiske bilder som bilder.
• Skjermmenyer, programguider, kanallogoer, osv. • Statisk innhold fra applikasjoner.
• Meldingsruter, som de som brukes for nyheter.

For å redusere risikoen for innbrenning:

• Sony anbefaler at du slår av TV-en på vanlig måte ved å trykke på På/Av-knappen på fjernkontrollen eller TV-en.
• Fyll skjermen ved å endre [Bred modus] for å fjerne de svarte stolpene. Velg en annen [Bred modus] enn [Normal].
• Slå av OSD-visningen ved å trykke på 123 (Kontrollmeny)-knappen, og velg [Informasjon], og slå av menyene fra tilkoblet utstyr.
• Unngå visning av statiske bilder med skarpe farger (inkludert hvitt), klokker eller logoer på noen del av skjermen.
• Still inn bildeinnstillingene basert på omgivelsesforholdene. Standard bilde anbefales for bruk i hjemmet og ved visning av innhold som ofte viser kanallogene, osv.

TV-en har følgende funksjoner for å hjelpe til med å redusere/forebygge innbrenning.

Paneloppdatering

En paneloppdatering justerer panelets enhetlighet. Paneloppdatering kan utføres og skal bare brukes når bildeinnbrenning er svært merkbar.

Forsiktig:

• Paneloppdatering-funksjonen kan påvirke panelet. Ikke utfør paneloppdatering mer enn én gang i året da det kan påvirke panelets levetid.
• Paneloppdatering tar omtrent ti minutter å fullføre.
• Effektiviteten for paneloppdatering kan variere avhengig av tilstanden for innbrenning av bildet.

Pikselendring

Flytter automatisk bildet på skjermen for å forhindre innbrenning.

Annen funksjon

Skjermlysstyrken reduseres automatisk ved visning av stillbilder, klokker, skarpe farger, logoer, osv.

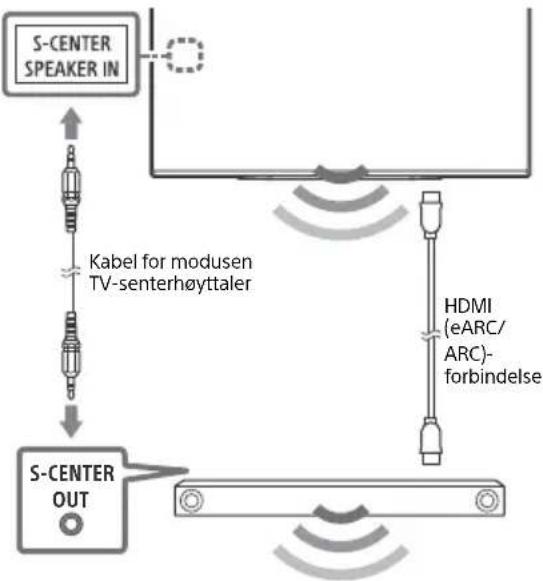

Bruk av TV som del av lydsystem

Merknader

• Før du kobler til kabler, koble fra hovedledningen til både TV-en og AV-mottakeren.
• Se bruksanvisningen for lydsystemet med S-CENTER OUT-terminal for informasjoner.

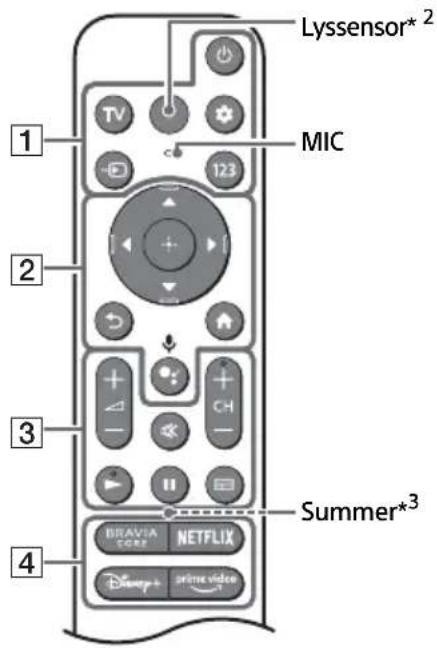

Fjernkontroll og TV

Utformingen av fjernkontrollen, layouten, tilgjengeligheten og funksjonen til knappene på fjernkontrollen kan variere avhengig av regionen/landet/TV-modellen/ TV-innstillingene*1.

1 ⏻(Strøm)

TV: Vis TV-kanalliste eller bytt til inngang.

(Hurtiginnstillinger): Vis hurtiginnstillinger.

→ (Valg av innhold): Vis og velg inngangskilden osv.

123 (Kontrollmeny): Vis Kontrollmenyen.

2 ▲ / ▼ / ◀ / ▶ / ⏻: Meny på skjermen for navigasjon og valg.

←(tilbake) ↑(hjem)

• (Google Assistent) / ♣ (Mikrofon): Bruk Google Assistent*4*5 eller talesøk*5.

3 +1 - (Volum)

5 ⏻(Strøm) 6 BUILT-IN MIC SWITCH (Innebygget MIC-bryter) ^*4 : Slå på/av innebygget mikrofon. 7 Innebygd mikrofon*4*5*8: For å aktivere den innebygde mikrofonen, trykker du på Google Assistent-/mikrofonknappen på fjernkontrollen og følger instruksjonene på skjermen. 8 Fjernkontroll-sensor / Lyssensor / LED

*1 For andre fjernkontrollmodeller, se den nettbaserte Hjelpeveiledningen for mer informasjon. *2 Fjernkontrollens baklys tennes när lyssensoren oppdager at omgivelseslyset er dempet. Baklysets automatiske belysning kan slås av. *3 Summeren vil sende ut en lyd når du bruker fjernkontrollens søkefunksjon. Se Hjelpeveiledningen på nettet for mer informasjon. *4 Kun for begrenset region/land/modell/språk. *5 Google Assistent eller talesøk krever en Internett-tilkobling. *6 Snarvei for tilgjengelighet er tilgjengelig ved å trykke og holde inne (Demp). *7 [Oppsett av TV-dekoder] innstilling er påkrevet. *8 Strømforbruket øker når den innebygde mikrofonen er aktivert, da den alltid lytter.

For mer informasjon, se Hjelpeveiledning.

Trykk på → (Valg av innhold) på fjernkontrollen og velg [Hjelp]. Hvis [Hjelp] ikke finnes, velg [Endre] og legg til [Hjelp].

Kabelføring for mulig kamera- og mikrofonenhet (medfølger ikke)

Stativposisjon for bordplassering

Merknader

- Ikke fest noen kabelholdere til terminaldekselet, for å unngå eventuelle vanskeligheter ved fjerning av terminaldekselet.

Posisjon for veggmontering

Feilsøking

Generell feilsøking for problemer som: svart skjerm, ingen lyd, frosset bilde, TV reagerer ikke, eller nettverk mistet, utfør følgende steg.

1. Start TV-en din på nytt ved å holde nede strømknappen på fjernkontrollen i cirka fem sekunder. TV-en vil starte på nytt. Hvis TV-en ikke starter, prøv å trekke ut strømledningen, trykk deretter på strømknappen på TV-en og slipp den. Vent i to minutter, og sett i strømledningen. Eller trykk på strømknappen på TV-en i omtrent 40 sekunder inntil TV-en slås av. 2. Se hjelpemenyen som vises nedenfor. 3. Koble TV-en din til internett og utfør en programvareoppdatering. Sony anbefaler at du holder TV-ens programvare oppdatert. Programvareoppdateringer gir nye funksjoner og bedre ytelse. 4. Gå til Sonys supportnettside (informasjon oppgitt bakerst i denne håndboken).

Når du kobler til TV-en kan det hende at den ikke er i stand til å slå seg på på en stund selv om du trykker på strømknappen på fjernkontrollen eller TV-en.

Det tar tid å starte opp systemet. Vent omtrent ett minutt, og prøv deretter igjen.

Passordet for foreldrelåsen er glemt.

- Skriv inn 9999 for PIN-koden, og skriv deretter den nye PIN-koden.

Skjermen blir mørkere mens du ser på TV.

- Hvis hele bildet eller deler av bildet forblir stille, kan skjermlysstyrken gradvis reduseres for å forhindre innbrenning. Dette er ikke en feil med TV-en.

Du er bekymret for innbrenning.

Hvis samme bilde vises gjentatte ganger eller i en lengre periode, kan innbrenning skje. For å redusere innbrenning, anbefaler vi at du slår av TV-en som normalt ved å trykke på strømknappen på fjernkontrollen eller TV-en.

Merknader

- Utfør kun paneloppdatering når bildeinnbrenning er spesielt merkbar. Ikke utfør paneloppdatering mer enn én gang i året da det kan påvirke panelets levetid. - Bilder som inneholder klokker, logoer og skarpe farger (inkludert hvitt) kan enkelt forårsake innbrenning. Unngå visning av disse bildetypene over lengre perioder ellers kan innbrenning skje.

Meldingen [Paneloppdateringen ble ikke fullført...] vises.

Når i) TV-en er slått på eller ii) strømledningen er trukket ut under paneloppdatering, vil paneloppdatering ikke bli utført. Vennligst unngå de to tilstandene ovenfor under paneloppdateringen.

For mer informasjon om feilsøking, se i Hjelpeveiledningen. Trykk på (Valg av innhold) på fjernkontrollen og velg [Hjelp]. Hvis [Hjelp] ikke finnes, velg [Endre] og legg til [Hjelp].

Spesifikasjoner

System

Skjermsystem: OLED-panel (Organic Light Emitting Diode)

TV-system: Avhengig av land / område valg /

TV-modell

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

Satellitt: DVB-S/DVB-S2

Fargesystem: PAL/SECAM/NTSC3.58 (Kun video)/NTSC4.43 (Kun video)

Kanaldekning: Avhengig av land / område valg / TV-modell

Analog: UHF/VHF/kabel

Digital: UHF/VHF/kabel

Satellitt: Mellomfrekvens 950-2150 MHz

Bluetooth® versjon 4.2

Frekvensbånd Utgangseffekt
Trådløst LAN (TV)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth®(TV)
2400-2483,5 MHz < 10,0 dBm
Bluetooth®(RMF-TX900U)
2400-2483,5 MHz < 10,0 dBm

Inngangs-/utgangskontakter

Antenne/kabel

75 ohm ekstern terminal for VHF/UHF

Satellittmottaker

Hunn F-kontakt, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V og 22 kHz tone,

Distribusjon med én kabel EN50494.

→ / AV IN / S-CENTER SPEAKER IN

Video-/lydinngang (minijack)

S-centre høyttalerinngang (minijack)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz)¹,², 4096 × 2160p

(24 Hz)¹, 3840 × 2160p (50, 60 Hz)², 3840 ×

Se Hjelpeveiledningen på nettet for mer informasjon.

Unntatt eARC-modus

5,1 kanal lineær PCM: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 biter, Dolby Audio, Dolby Atmos, DTS

Se Hjelpeveiledningen på nettet for mer informasjon.

I ARC-modus

Tokanals lineær PCM: 48 kHz 16 biter, Dolby Audio, Dolby Atmos, DTS

USB-enhetsport (2 USB HDD-enhet for REC-funksjon)

USB-port 1 støtter høyhastighets USB (USB 2.0)

USB-port 2 støtter superrask USB (USB 3.2

Gen 1)

CAM-spor (Conditional Access Module)

10BASE-T/100BASE-TX-kontakt

(Tilkoblingshastigheten kan variere avhengig av driftsmiljøet til nettverket.

Kommunikasjonshastighet og kvalitet garanteres ikke.

Strøm, produktmikrokort og annet

Strømkrav

220 V - 240 V vekselstrøm, 50 Hz

Skjermstørrelse (målt diagonalt) (ca.)

XR-48A9xK: 120,7 cm / 48 tommer

XR-42A9xK: 105,5 cm / 42 tommer

Strømforbruk i hvilemodus 7 8

0,50 W

Skjermoppløsning (horisontal × vertikal) (piksler)

3840 × 2160

Nominell effekt

Skruediameter og -lengde:

9 mm - 13 mm

Skrue (M6)

Veggmonteringsbrakett

TV-ens bakdeksel

Kamera- og mikrofonenhet: CMU-BC1

Driftsluftfuktighet: 10 % – 80 % relativ fuktighet

(ikke-kondenserende)

*1 Når det tilføres 4096 × 2160p på inngangen og [Bred modus] er innstilt på [Normal], vil oppløsningen vises som 3840 × 2160p. For å vise 4096 × 2160p, settes [Bred modus] innstillingen på [Full 1] eller [Full 2].

*2 Se menyen på skjermen for å innstille [HDMI-signalformat].

*3 Se Hjelpeveiledningen på nettet for mer informasjon.

*4 Kun HDMI IN 3 & 4. Bruk

HDMI-ultrahøyhastighetskabel for å koble til.

*5 Koble lydsystemet ditt til HDMI IN 3 for å tilføre TV-lyd til lydsystemet.

*6 Funksjon ikke tilgjengelig i Italia.

*7 Spesifisert strømforbruk i hvilemodus nås etter at TV-en har avsluttet nødvendige interne prosesser.

*8 Strømforbruk i hvilemodus vil øke når TV-en er koblet til nettverket.

Merknader

• Tilgjengeligheten til tilleggsutstyr avhenger av land/region/TV-modell/lagerstatus.
• Design og spesifikasjoner kan endres uten varsel.
• Når du bruker Google Assistent kan det være nødvendig med abonnement på tjenester og applikasjoner. Tilleggsvilkår, betingelser og/eller gebyrer kan gjelde.
• Produktdatabladet i denne håndboken er for DELEGERT KOMMISJONSFORORDNING (EU) 1062/2010. Se nettsiden for informasjon om (EU) 2019/2013.

Produktregistreringsnummer (DELEGERT

KOMMISJONSFORORDNING (EU) 2019/2013)

XR-48A90K (1034521), XR-42A90K (1034520).
