BRUKSANVISNING Bitron Eco 240W OASE

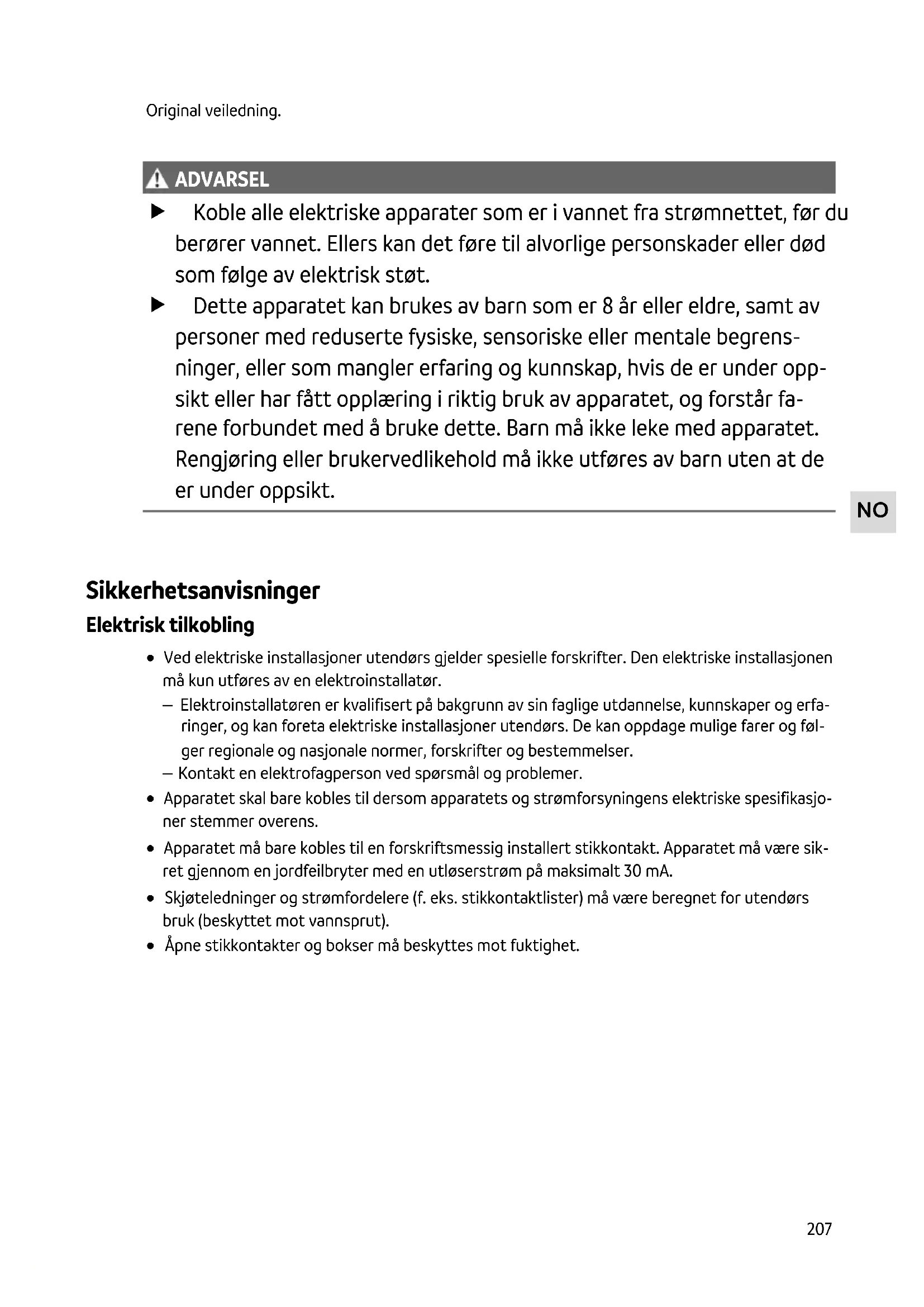

ADVARSEL ADVARSEL Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som følge av elektrisk støt. Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrens- ninger, eller som mangler erfaring og kunnskap, hvis de er under opp- sikt eller har fått opplæring i riktig bruk av apparatet, og forstår fa- rene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt. Sikkerhetsanvisninger Elektrisk tilkobling Ved elektriske installasjoner utendørs gjelder spesielle forskrifter. Den elektriske installasjonen må kun utføres av en elektroinstallatør. – Elektroinstallatøren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og erfa- ringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og føl- ger regionale og nasjonale normer, forskrifter og bestemmelser. – Kontakt en elektrofagperson ved spørsmål og problemer. Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjo- ner stemmer overens. Apparatet må bare kobles til en forskriftsmessig installert stikkontakt. Apparatet må være sik- ret gjennom en jordfeilbryter med en utløserstrøm på maksimalt 30 mA. Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut). Åpne stikkontakter og bokser må beskyttes mot fuktighet.208 Sikker drift Ikke bruk apparatet når elektriske ledninger eller hus er skadet. Kast apparatet hvis strømledningen er skadet. Strømledningen kan ikke erstattes. Apparatet må aldri bæres eller trekkes ut etter ledningen. Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem. Foreta aldri tekniske endringer på apparatet. Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen. Bruk kun originale reservedeler og originalt tilbehør. Tilsiktet bruk Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte: For rensing av hagedammer, badedammer, basseng og akvarier. Med overholdelse av de tekniske dataene. (→ Tekniske data) Følgende restriksjoner gjelder for apparatet: Dette produktet egner seg ikke til generell belysning, men kun til det bruksformålet som be- skrives. UVC-lampen må aldri brukes utenfor huset den er montert i, eller bli brukt til andre formål. Strålingen fra UVC-lampen er farlig for øyne og hud, selv ved små doser. Bruk aldri andre væsker enn vann. Skal aldri brukes uten vanngjennomstrømning. Skal ikke brukes for nærings- eller industriformål. Må ikke brukes til sterilisering av drikkevann eller andre væsker. Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.NO

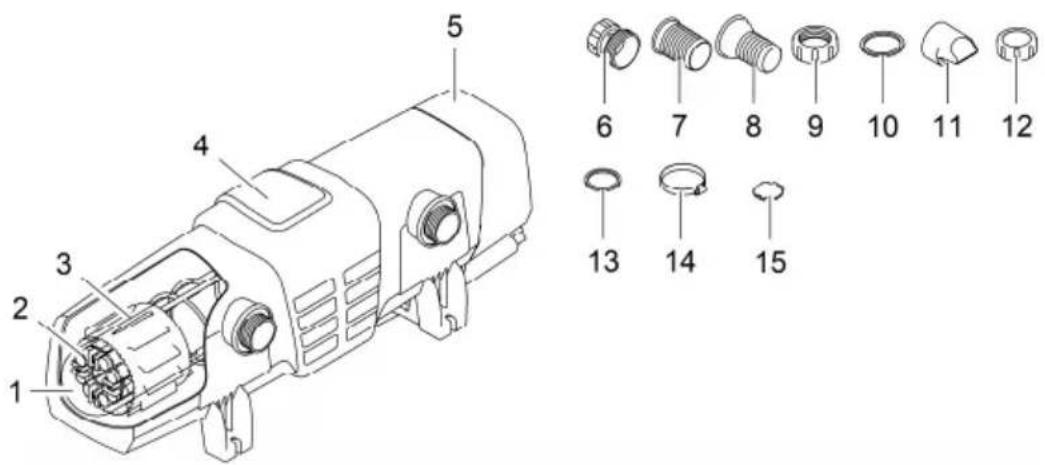

Produktbeskrivelse Oversikt BTN0003 Pos. Antall Bitron Eco 120 W, 180 W, 240 W 1 1 Kvartsglass 2 UVC-lamper 2 Bitron Eco 120W 3 Bitron Eco 180W 4 Bitron Eco 240W 3 1 Renserotor 4 1 Hus 5 1 Apparathode med styreenhet Vedlegg med tilkoblingsmateriell: 6 1 Adapter 38/50 mm (1½ tommer / 2 tommer) for tilkobling av slangemunnstykket på ut- gangen 7 2 Slangemunnstykke 50 mm (2 tommer) for inngangen eller utgangen 8 2 Slangemunnstykke 38 mm (1½ tommer) for inngangen eller utgangen 9 2 Overfallsmutter 50 mm (2 tommer) til feste av slangemunnstykket (7, 8) 10 2 Planpakning 57 x 48 x 3 mm til overfallsmutter (9) 11 1 Innløpsdyse til drift av rengjøringsmotoren Må settes inn i inngangen ved gjennomstrømningsmengder < 10 000 l/t 12 1 Lukkehette 38 mm (1½ tommer) for å lukke utgangen 13 2 Planpakning 45 x 33 x 3 mm til lukkehette (12) og adapter (6)

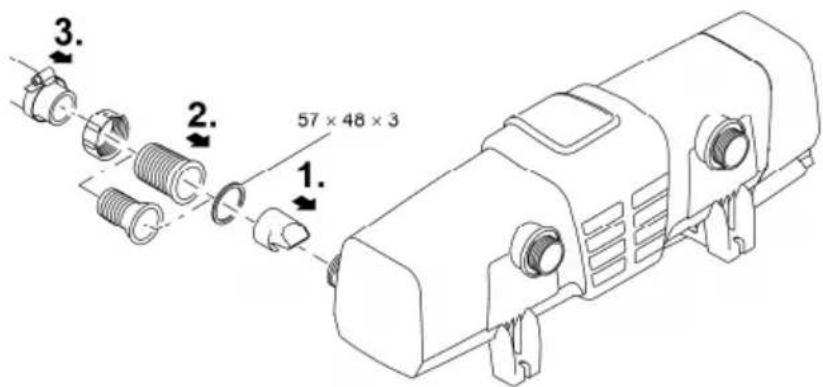

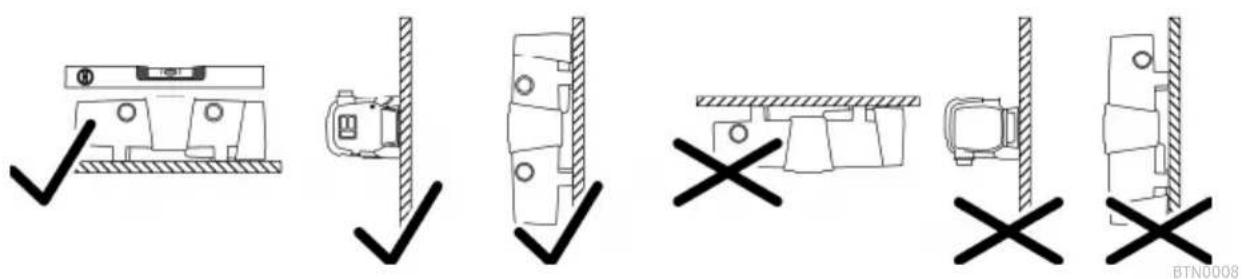

Koble til inngang Bruk slanger som er egnet for minst 1 bar trykk. Anbefalte kombinasjoner til bruk av slangemunnstykkene: Inngang Utgang 1 Utgang 2 (overfor inngangen) Nødvendig tilbehør 50 mm (2 tommer) 50 mm (2 tommer) lukket – 38 mm (1½ tommer) 38 mm (1½ tommer) lukket – 38 mm (1½ tommer) 38 mm (1½ tommer) 38 mm (1½ tommer) For utgang 2 et slangemunns- tykke 38 mm (1½ tommer) med overfallsmutter 38 mm (1½ tom- mer) 50 mm (2 tommer) 38 mm (1½ tommer) 38 mm (1½ tommer) Slik går du frem:

1. Skyv innløpsdysen inn i inngangen.

– Innløpsdysen er nødvendig ved en gjennomstrømningsmengde < 10 000 l/t for at rengjø- ringsrotoren skal dreie uten problemer.

2. Skru slangemunnstykke med overfalsmutter og tetning på inngangen.

3. Skyv slangeklemmen over slangen, trykk slangen på slangemunnstykket og sikre med slange-

klemmen. BTN0004214 Koble til utgang Slik går du frem:

1. Skru adapteren med tetning på utgangen og skru til for hånd.

2. Skru trinn-slangemunnstykket med overfalsmutteren og tetning på adapteren.

3. Skyv slangeklemmen over slangen, trykk slangen på slangemunnstykket og sikre med slange-

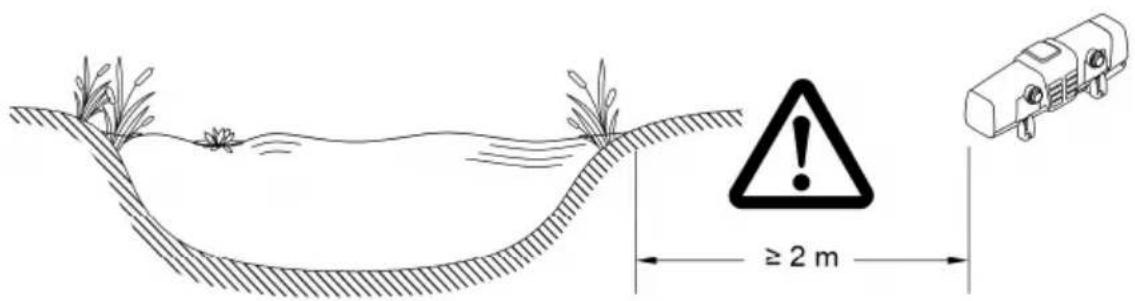

– Lukkehetten må stenge utgangen overfor inngangen slik at hovedstrømmen til vannet føres langs UVC-lampene og bestråles så lenge som mulig. BTN0013 Koble apparatet til gjennomstrømningsfilteret Ta hensyn til de nødvendige avstandene. (→ Overholde avstander) Sett inn en skyveventil i vanntilførselen foran inngangen til apparatet hvis apparatet er satt opp lavere enn vannivået. Vanntilførselen kan stenges av til vedlikeholdsarbeider.NO

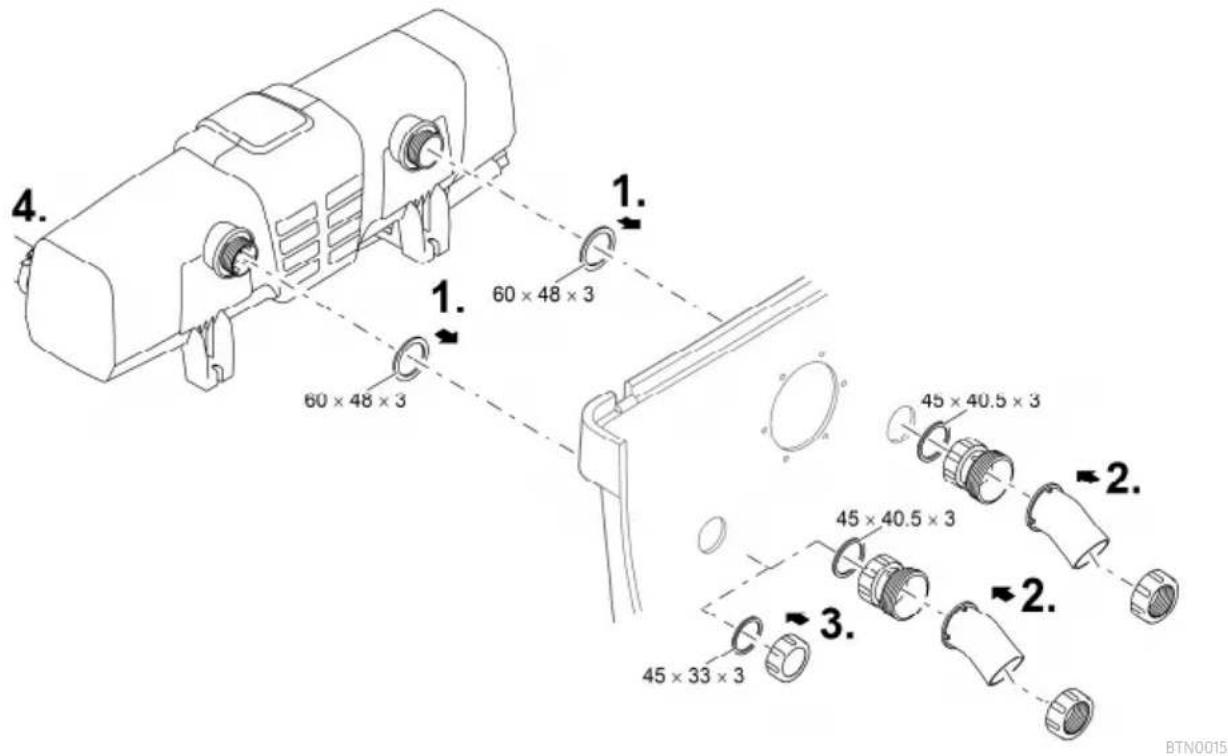

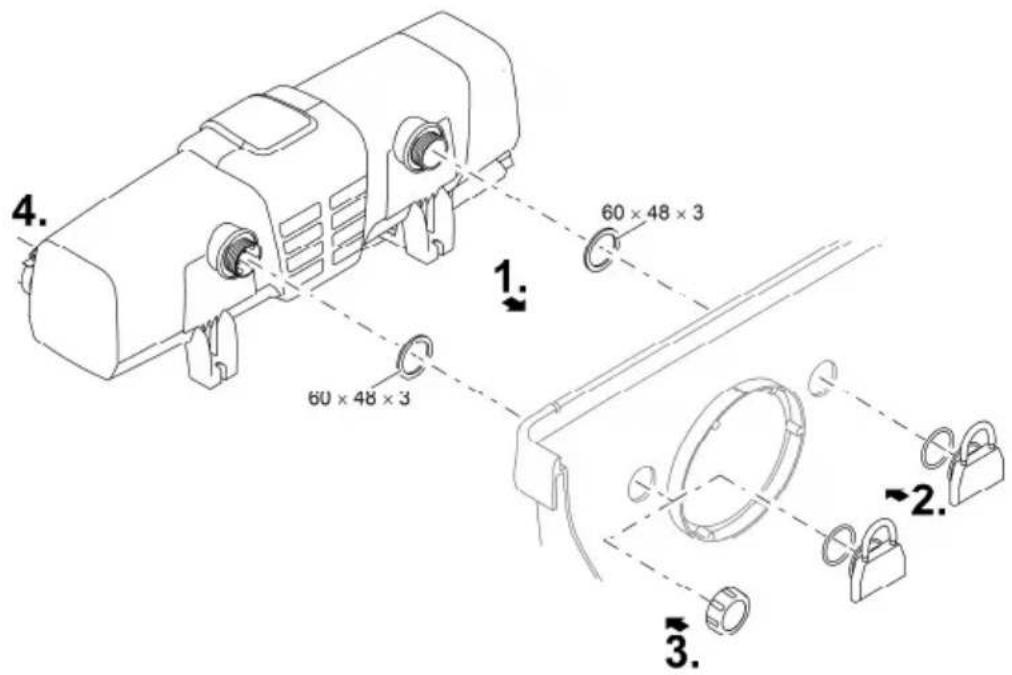

ProfiClear Premium / ProfiClear Classic Kapitlet beskriver tilkobling av UVC-forrenseren Bitron i et pumpet system. Vær oppmerksom på angivelsene i bruksanvisningen til gjennomstrømningsfilteret. Bypassmembranene er montert ved levering og sitter i utgangen overfor inngangen. OASE anbefaler å lukke bypassen i følgende situasjoner: – Akutte, bakterielle problemer som sykdom eller grumset vann på grunn av bakteriebloms- ter. – Lave gjennomstrømningsmengder: Bitron Eco 120 W: < 10 000 l/t Bitron Eco 180 W: < 13 000 l/t Bitron Eco 240 W: < 15 000 l/t Slik går du frem:

1. Før utgangene med planpakninger gjennom hullene i beholderveggen.

– ProfiClear Premium: Skru først adapterne på utgangene og stram til for hånd, skru deretter 30°-innløpsbenden med overfallsmuter på adapteren skru for hånd. Innrett åpningene ned- over. – ProfiClear Classic: Skru innløpsdysen med O-ring på utgangene og skru til for hånd.

3. Lukke bypass (ekstrautstyr):

– ProfiClear Premium: Skru lukkehetten på utgangen i stedet for adapter og innløpsbend. – ProfiClear Classic: Skru lukkehetten på utgangen i stedet for innløpsdysen.

4. Koble Bitron til filterpumpen. (→ Koble til inngang)

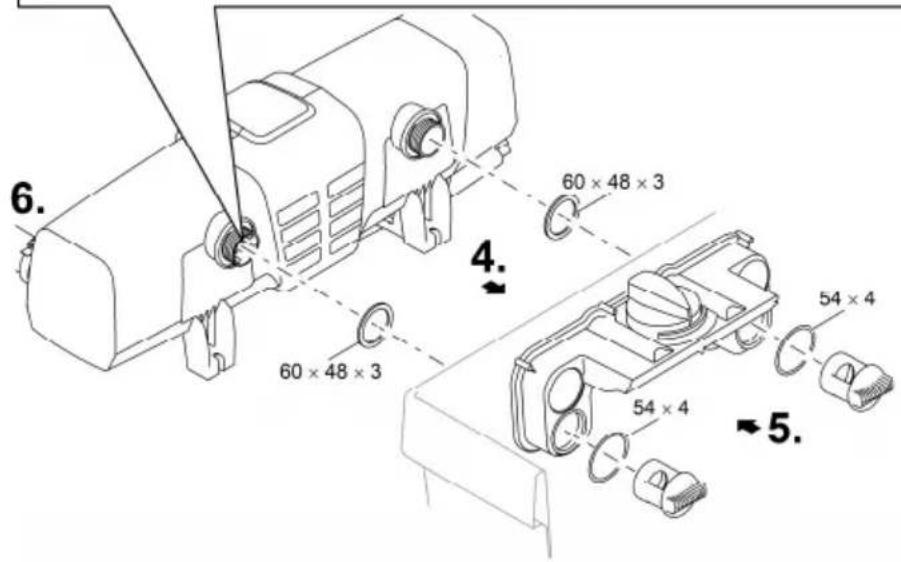

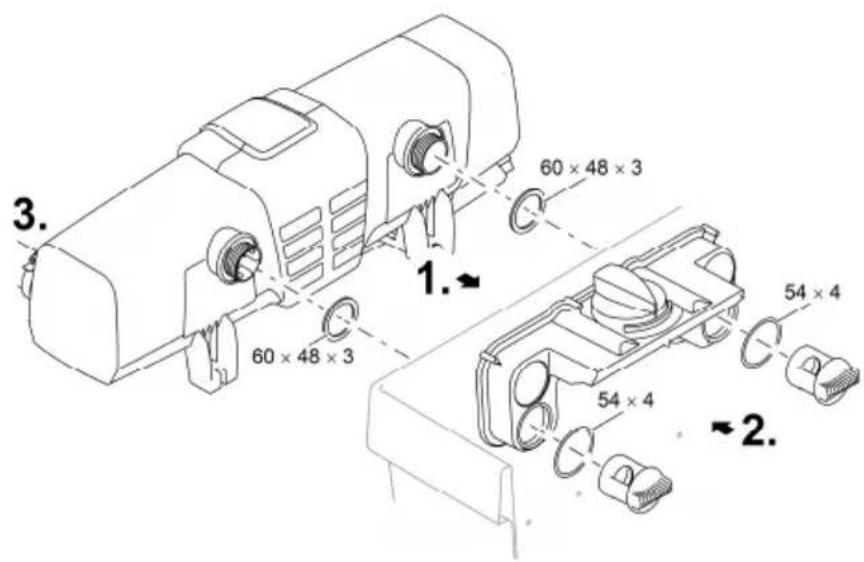

BTN0015216 BTN0017 BioTec ScreenMatic Vær oppmerksom på angivelsene i bruksanvisningen til gjennomstrømningsfilteret. Med bypass Bypassmembranene er montert ved levering og sitter i utgangen overfor inngangen. Slik går du frem:

1. Før utgangene med platepakninger gjennom hullene i beholderveggen inn i fordeleren.

2. Skru avløpsskruene med O-ring på utgangene og skru til for hånd.

Uten bypass OASE anbefaler å lukke bypassen i følgende situasjoner: – Akutte, bakterielle problemer som sykdom eller grumset vann på grunn av bakteriebloms- ter. – Lave gjennomstrømningsmengder: Bitron Eco 120 W: < 10 000 l/t Bitron Eco 180 W: < 13 000 l/t Bitron Eco 240 W: < 15 000 l/t Slik går du frem:

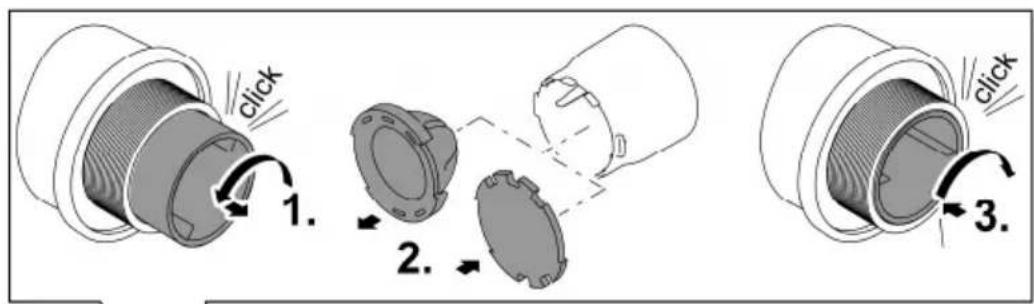

1. Vri Bypass-holderen til venstre du hører et "klikk", og ta den ut av utgangen.

2. Trekk bypassmembranen ut av bypassholderen og sett bypasslokket på bypassholderen.

– Bypasslokket kan kun settes inn i bypassholderen i én posisjon.

3. Sett bypassholderen inn i utgangen og vri til høyre til du hører et "klikk".

– Bypassholderen er låst.

4. Før utgangene med platepakninger gjennom hullene i beholderveggen inn i fordeleren.

5. Skru avløpsskruene på utgangene og skru til for hånd.

6. Koble Bitron til filterpumpen. (→ Koble til inngang)

BTN0016218 Igangsetting MERK Apparatet kan bli skadet, hvis vannstrømmen etter utgangen plutselig avbrytes (f.eks. med en stenge-skyveventil). Det plutselige avbruddet kan forårsake en kortvarig trykkøkning på over 1 bar (vannslag). Slå av: Slå først av pumpen og lukk deretter stenge-skyveventilen. Ved drift i et filtersystem, ta først filtersystemet ut av drift. Slå på: Åpne først deretter stenge-skyveventilen og slå så på pumpen. Ved drift i et filtersys- tem, ta filtersystemet i drift sist. Alternativt må stenge-skyveventilen installeres foran inngangen. Nye filtre trenger ca. 3 til 4 uker før de biologiske forholdene er gjenopprettet igjen. I løpet av denne tiden – eller når vanntemperaturen er < 10 °C – kan filteret renne over. Det er ikke nødvendig å rengjøre filteret i dette tilfellet. Ved bruk av filterstartere, medikamenter eller dampleiemidler må UVC-apparatet være minst 36 timer ute av drift, slik at effekten til midlene ikke blir påvirket. Apparatet er slått av ved levering. I displayet vises OF. Start bestrålingen tidligst 36 timer etter nyoppretting av dammen, for at en stabil dambi- ologi skal kunne utvikle seg raskest mulig. Rekkefølgen til igangsettingen Slå på pumpen. Kontroller alle tilkoblinger for lekkasjer. Koble apparatet til strømnettet. – Apparatet slår seg på med den siste, valgte driftsmodusen. – Slå ev. på apparatet. (→ Slå av/på) Velg driftsmodus. – En hagedam utsettes for mange forskjellige innflytelsesfaktorer som fremmer algeveksten (f.eks. sollys, næring, naturlig beplantning). Du kan derfor bare finne den rette Eco-modusen individuelt. – Legg merke til merknadene angående valg av egnet driftsmodus. (→ Velge driftsmodus)NO

Den 6-sifrede verdien vises etter hverandre av to siffer i displayet. For å forbedre leseligheten gjentas tallet et- ter en lengre pause 3 ganger. Eksempel: 01-11-54---01-11-54---01-11-54 01-11-54 tilsvarer 11 154 timer resterende levetid Tilbakestille driftsti- meteller holdes trykket i ca. 6 s til sta- tusen til UVC-lampene vises. Mens statusen til UVC-lampene vi- ses: trykkes igjen og holdes trykt til alle fire LED-er for statusindike- ring av UVC-lampene blinker og rE slukker i displayet.

Rengjøring og vedlikehold MERK Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade hu- set, redusere funksjonsevnen til apparatet og skade dyr, planter og miljø. Rengjør apparatet kun utenfra, med en fuktig klut. Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger: – Pumperengjøringsmiddel PumpClean fra OASE. – Eddik- og klorfritt husholdningsrengjøringsmiddel. Regelmessig arbeid Kontroller regelmessig at apparatet fungerer feilfritt. Avhengig av driftsvarighet og forurensning av vannet må tidsintervallene for dette stilles inn individuelt. Jo større kravene til rengjøringen er, desto oftere må du kontrollere apparatet. Dette må du kontrollere: Apparatstatusen på styringen. (→ Oversikt styring) Funksjonen til rengjøringsrotoren. En visuell kontroll er mulig med demontert apparathode. (→ Ta av apparathodet) – Bruk en lommelykt for bedre synlighet. Ta av apparathodet FORSIKTIG Ultrafiolett stråling fra UVC-lampen kan skade øynene og huden. Du må aldri bruke UVC-lampen uten lampehus eller i et skadet lampehus. Koble apparatet fra strømforsyningen før du begynner med vedlikeholdsarbeider eller før du skifter ut UVC-lampen. FORSIKTIG Kvartsglass og UVC-lampen kan ødelegges og føre til kuttskader. Vær forsiktig ved alle arbeider på UVC-forrenseren for å unngå kuttskader. Unngå vibrasjoner, støt og brå bevegelser for å forhindre brudd på glass. FORSIKTIG Varmt lysmiddel. Forbrenningsfare ved kontakt. Slå av UVC-renseren og vent noen minutter til lysmidlet er kjølt ned før du tar det ut.222 Slik går du frem:

1. Løsne sikringsskruen til den trykkes utover av fjærkraft.

3. Trekk apparathodet forsiktig ut av huset.

Av sikkerhetsgrunner kan UVC-lampen først slås på når UVC-forrenseren er forskriftsmessig bygd inn i apparatet. BTN0006 Innbygging av apparathodet Slik går du frem:

1. Skyv apparathodet forsiktig inn i huset.

2. Lås apparathodet med låsehaken.

3. Skru inn sikringsskruen og stram for hånd.

– Apparatet er bare beskyttet mot at fuktighet trenger inn når sikringsskruen er strammet. BTN0010NO

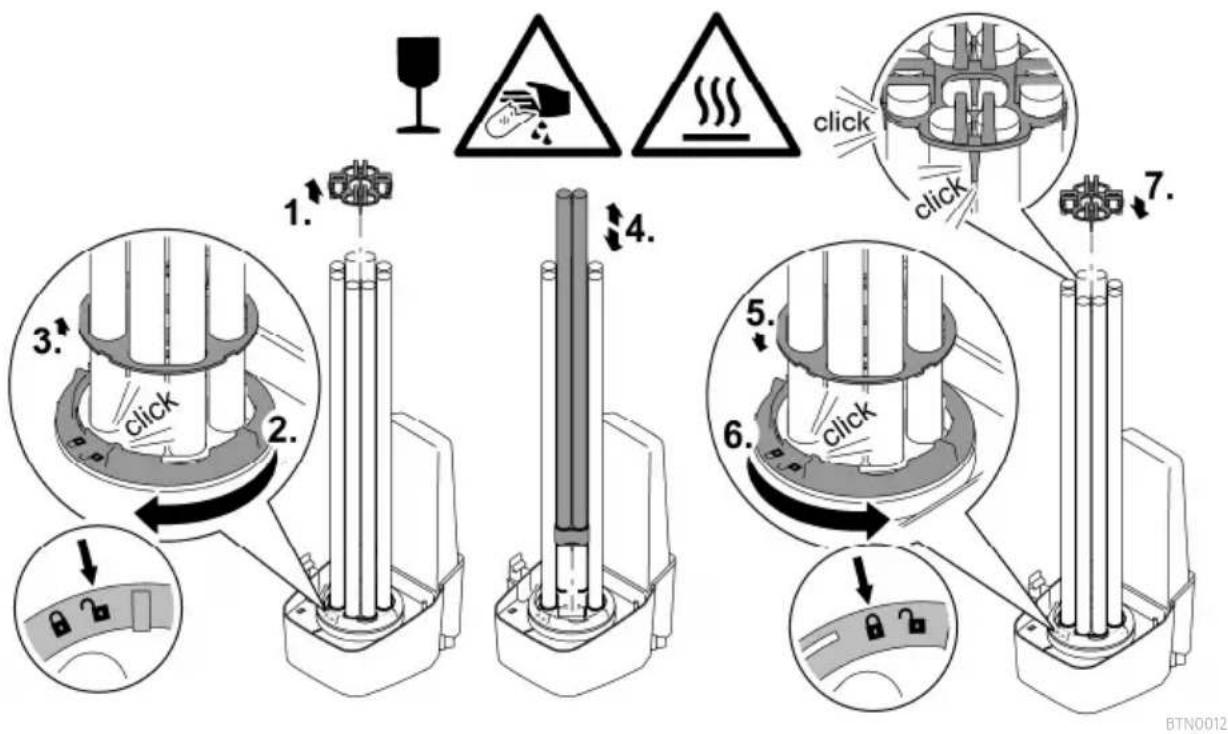

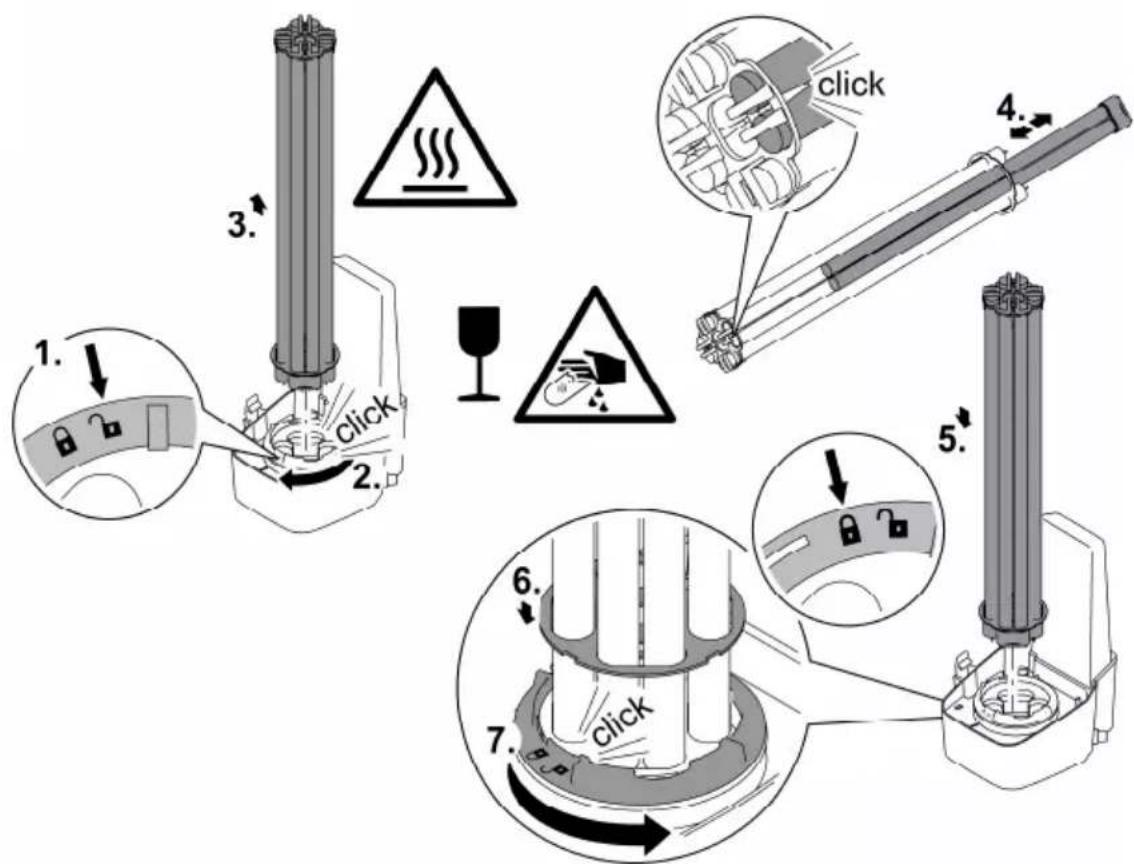

2. Trekk UVC-lampepakken forsiktig ut av lampeinnfatningene i apparathodet.

1. Trekk lampeholderen forsiktig av UVC-lampene.

7. Trykk lampeholderen forsiktig på UVC-lampene, slik at alle lampehoder går i lås.

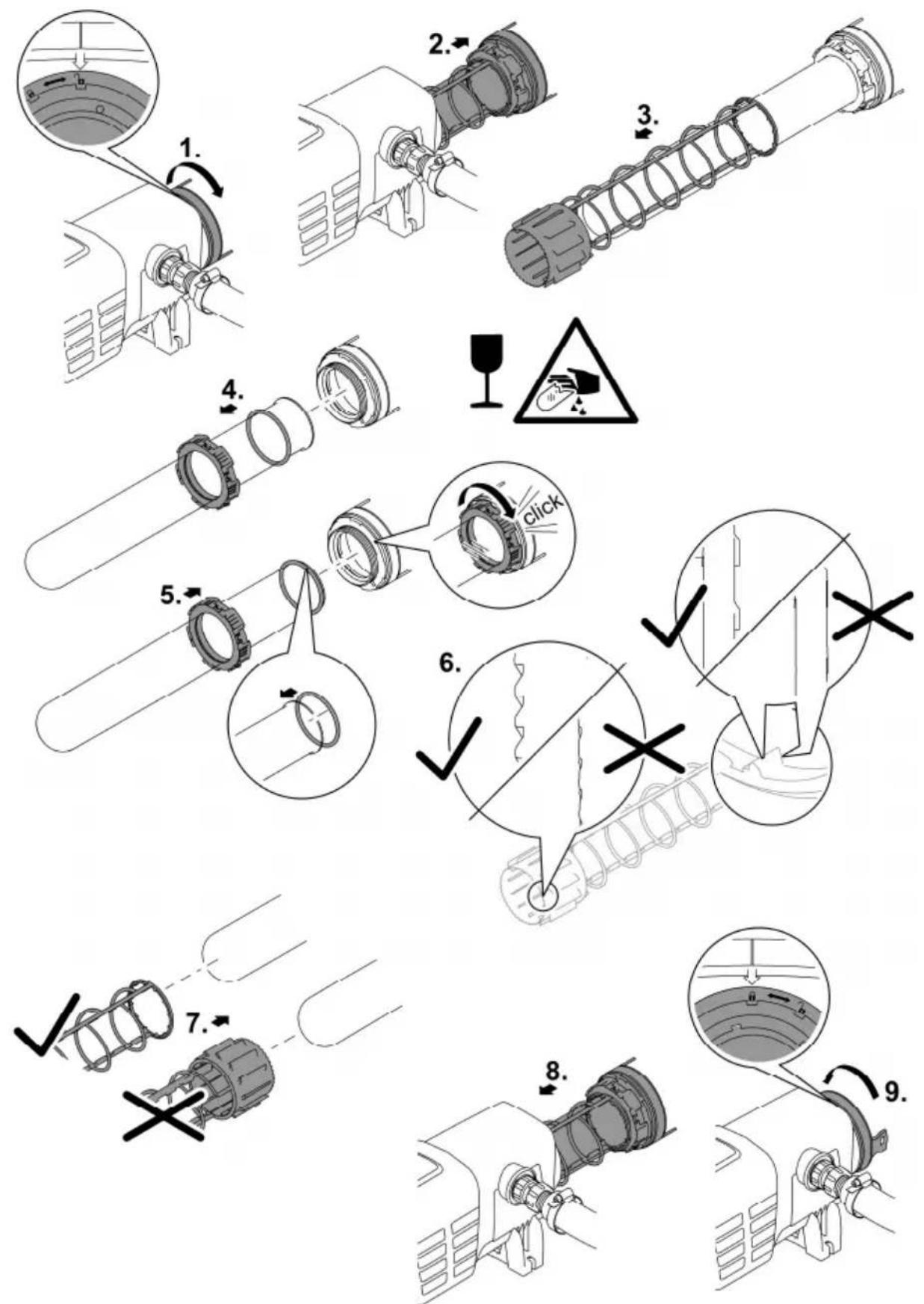

BTN0002 Rengjør/erstatt kvartsglasset FORSIKTIG Kvartsglass og UVC-lampen kan ødelegges og føre til kuttskader. Vær forsiktig ved alle arbeider på UVC-forrenseren for å unngå kuttskader. Unngå vibrasjoner, støt og brå bevegelser for å forhindre brudd på glass. MERK Apparatet kan bli skadet, hvis vannstrømmen etter utgangen plutselig avbrytes (f.eks. med en stenge-skyveventil). Det plutselige avbruddet kan forårsake en kortvarig trykkøkning på over 1 bar (vannslag). Slå av: Slå først av pumpen og lukk deretter stenge-skyveventilen. Ved drift i et filtersystem, ta først filtersystemet ut av drift. Slå på: Åpne først deretter stenge-skyveventilen og slå så på pumpen. Ved drift i et filtersys- tem, ta filtersystemet i drift sist. Alternativt må stenge-skyveventilen installeres foran inngangen. Forutsetning: Apparathodet er tatt ut. (→ Ta av apparathodet)226 Slik går du frem:

1. Vri huslokket til venstre til anslaget.

– Dreieretning symbol "Åpen lås". – Huslokket kan sitte fast. Før evt. en stav gjennom øynene for å oppnå større jekkekraft.

2. Trekk kvartsglasset og rengjøringsrotoren forsiktig ut av huset.

3. Rengjør kvartsglasset og rengjøringsrotoren.

– Trekk av rengjøringsrotoren og rengjør med en børste under rennende vann. – Tørk av kvartsglasset med en fuktig klut. – Rengjør huset grundig innvendig og utvendig.

4. Skift et skadet eller veldig oppripet kvartsglass.

– Løsne klemskruen og trekk av kvartsglasset med O-ringen fra huslokket. – Rengjør O-ringen og smør inn med OASE-Fett (Bestillingsnummer 27872). Skift skadet O- ring.

6. Kontroller profilslitasjen på begge korte sider og innvendige flater på rengjøringsrotoren.

– Ved slitt profil dreier rengjøringsrotoren tungt og må skiftes.

7. Skyv rengjøringsrotoren på kvartsglasset.

– Pass på at den ligger rett.

8. Skyv kvartsglasset og rengjøringsrotoren forsiktig inn i huset.

9. Vri huslokket til høyre til anslaget.

BTN0011228 Lagring/overvintring Apparatet står beskyttet mot frost (f.eks. i en garasje eller i en innhengning) Det er bare mulig å bruke apparatet når en minimal vanntemperatur på +4 °C overholdes. Apparatet står beskyttet mot frost (f.eks. oppstilt i fri natur). Ved frost må apparatet demonteres. Foreta en grundig rengjøring og sjekk om apparatet er ska- det. Utbedrefeil Forstyrrelser Feil Årsak Utbedring Vann blir ikke klart (grønnfar- ging) Vannet er ekstremt skittent eller belastet Fjern alger og blader fra dammen Gjennomfør grunnrengjøring Skift vann- Fjern alger og blader fra dammen Gjennomfør grunnrengjøring Skift vann Manglende gjennomstrømning i dammen Sørg for tilstrekkelig blanding av damvannet Plasser pumpen på et annet sted Bruk en pumpe med høyere sirkula- sjonsytelse Effekten til UVC-lampene ikke til- strekkelig Skift UVC-lamper etter 12 000 driftsti- mer Kvartsglasset er tilsmusset Rengjør kvartsglasset

Rengjør/erstatt kvartsglasset) Kvartsglasset er oppripet Skift kvartsglasset (→

Rengjør/erstatt kvartsglasset) Skift rengjøringsrotor ved slitt profil

Rengjør/erstatt kvartsglasset) Apparatet er deaktivert Avslutt Off-modus og velg Eco-modus Kvartsglasset er tilsmusset fordi rengjøringsrotoren ikke dreier Kontroll: Monter ut apparatho- det, slå på filterpumpen og lys med en lommelykt inn i huset Rengjør rengjøringsrotor og kvarts- glass (→

Rengjør/erstatt kvartsglas- set) Bruk innløpsdysen til drift av rengjø- ringsrotoren ved pumpeytelse < 10 000 l/t Skift rengjøringsrotor ved slitt profil

Rengjør/erstatt kvartsglasset) Apparat uten funksjon Nettstøpselet er ikke satt inn Plugg inn nettstøpselet Tilkobling defekt Kontroller elektriske tilkoblinger Lampen lyser ikke Sikkerhetsutkobling aktivert Av sikkerhetsmessige årsaker er lam- pene deaktivert når apparatet åpnes. Defekte lamper varsles på displayet med ErL1 eller ErL2.NO

Feil Årsak Utbedring I forbindelsen til filteret dannes dråper Tetning ikke tilstrekkelig Kontroller at tetningen sitter som den skal Etterstram skrueforbindelse Apparathodet kan ikke tas av Sikringsskrue ikke løsnet Løsne sikringsskrue Vakuum har oppstått i apparatet Slå apparatet på og la det varme opp et par minutter, trekk deretter støpslet og ta av apparathodet Visning av forskjellige tempera- turverdier ved bruk av flere OASE-apparater med tempera- turindikering Toleranseområdet til temperatur- målingen Temperaturfølerne har en nøyaktighet på 1 °C. Hvis andre apparater med temperaturindikering brukes samtidig, kan de viste verdiene avvike med opptil 2 °C fra hverandre. Anbefaling: Den aritmetiske mellom- verdien av alle viste verdier gir et god, tilnærmet verdi for den faktiske temperaturen. Ved direkte sollys er enda større av- vik mulige. Plasser derfor apparatet slik at det er beskyttet mot direkte sollys.230 Systemmeldinger Systemmeldingene vises i displayet. Ved flere, samtidige systemmeldinger vises alltid den eldste meldingen. Den 4-sifrede systemmeldingen vises etter hverandre av to siffer i displayet. Så snart årsaken er utbedret slukker systemmeldingen selvstendig. Systemmelding Årsak Utbedring Er11 Apparathode fjernet Apparathodet sitter ikke skikke- lig på huset Sett apparathodet inn i huset, lukk med låse- hake og sikre med skrue Er66 Utgangen har slått av Apparat overopphetet Beskytt apparatet mot direkte sollys La vann renne permanent gjennom apparatet Apparatet slår seg på igjen selv når det er av- kjølt, og aktiverer den siste valgte driftsmo- dusen Er67 Utgangen har slått av Apparattemperatur ble overskre- det fem ganger etter hverandre

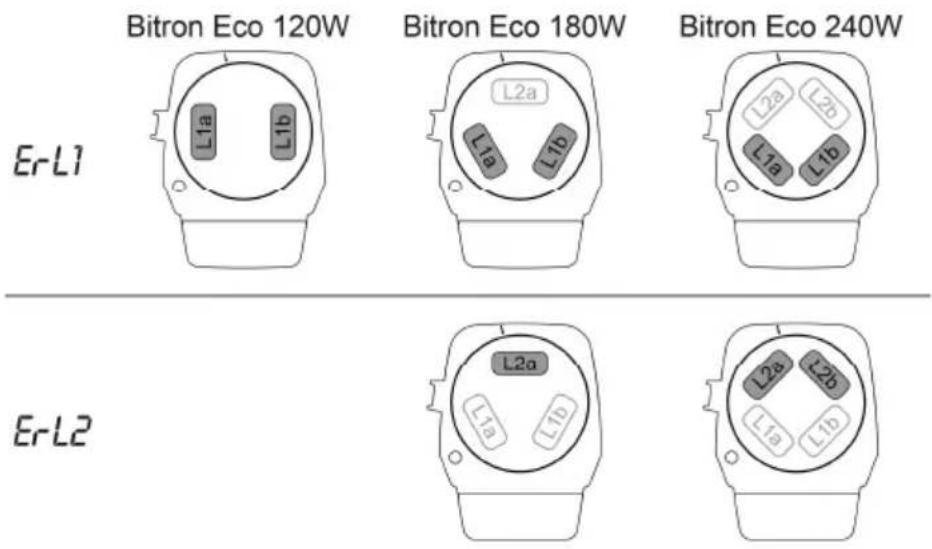

Rengjøring og vedlikehold) ErL1 slukker ikke: Ta kontakt med OASE- Service ErL2 Bitron Eco 180 W UVC-lampe "L2a" defekt Skifte defekt UVC-lampe (→

Rengjøring og vedlikehold) ErL2 slukker ikke: Ta kontakt med OASE- Service Bitron Eco 240 W UVC-lampe "L2a" og/eller "L2b" de- fekt Skifte defekt UVC-lampe (→

Rengjøring og vedlikehold) ErL2 slukker ikke: Ta kontakt med OASE- Service
