Astrid i-Size - Bilsete Lionelo - Gratis bruksanvisning og manual

Produkttype	Barnesete til bil
Merke	Lionelo
Modell	Astrid i-Size
Standard	R129/03 (i-Size)
Bruk	Universal, bakovervendt kun
Barnets vekt	Opptil 13 kg
Barnets høyde	40 til 87 cm
Montering	Bilens 3-punkts sikkerhetsbelte
Monteringens posisjon	Bakovervendt
Sele	5-punkts, høydejusterbart med hodestøtte
Hodestøtte	Høydejusterbar (7 cm bevegelse)
Reduserende innlegg	Obligatorisk opptil 60 cm, deretter avtakbart
Solskjerm	Justerbar og avtakbar
Transportbærehåndtak	4 posisjoner (bil, transport, lagring, flat overflate)
Barnevognkompatibilitet	Ja (med spesifikke adaptere)
Sikkerhet	Ikke installer på sete med aktiv frontkollisjonspute
Vedlikehold og rengjøring	Trekk vaskbart på 30°C (ikke tørketrommel), plastdeler med fuktig klut og mildt vaskemiddel
Reservedeler og reparerbarhet	Ikke modifiser setet; kontakt produsenten ved støt
Generell informasjon	Forbedret barnesetegodkjent i henhold til R129/03, universell bruk

Ofte stilte spørsmål - Astrid i-Size Lionelo

Hvordan installere barnesetet riktig i bilen?

Plasser setet bakovervendt på et bakseter. Stram bilens 3-punkts sikkerhetsbelte ved å føre hoftebeltet gjennom de grønne føringene (B, fig. 16), deretter skulderbeltet under håndtaket og inn i den bakre føringen (E, fig. 16). Trekk for å stramme og sett håndtaket i posisjon 'i bilen' (G, fig. 16).

Opptil hvilken vekt og høyde kan barnet mitt bruke dette setet?

Setet passer til barn fra fødselen opptil 13 kg og med høyde fra 40 til 87 cm. Det reduserende innlegget er obligatorisk opptil 60 cm og må fjernes deretter.

Kan jeg installere dette barnesetet foran?

Nei, det anbefales å installere det kun på bakseter. Unngå seter med aktiv frontkollisjonspute, da dette kan være farlig for barnet.

Hvordan justere hodestøtten?

Løsne først selestroppene (fig. 1). Trekk deretter i hodestøttens justeringsspak (fig. 5) og juster høyden. Justeringsområdet er 7 cm. Hodestøtten justerer samtidig selens høyde.

Når må jeg fjerne det reduserende innlegget?

Det reduserende innlegget er obligatorisk for barn opptil 60 cm (A, fig. 6). Så snart barnet overskrider denne høyden, fjern det (B, fig. 6) for korrekt og komfortabel støtte.

Hvordan rengjøre setetrekket?

Fjern trekket (se 'Fjerne trekket'). Vask det på maks 30°C i maskin. Ikke tørk det i tørketrommel og ikke utsett det for sollys for tørking. Plastdeler rengjøres med fuktig klut og mildt vaskemiddel.

Er setet kompatibelt med barnevogner?

Ja, barnesetet kan festes på en barnevognramme ved hjelp av spesifikke adaptere. Sett adapterne på rammen, deretter klikk setet på plass. For å fjerne det, trykk på utløserknappene (15, fig. A).

Hva gjør jeg ved støt eller ulykke?

Hvis setet har vært utsatt for en sterk påkjenning (støt), må det erstattes umiddelbart da det kan ha pådratt seg indre skader. Kontakt produsenten eller forhandleren.

Hvordan løsne selen?

Trykk på strammejusteringsknappen samtidig som du trekker i stroppene for å løsne dem (fig. 1). Deretter trykker du på den røde knappen på spennen (A, fig. 3) for å frigjøre låsene (B, C, fig. 3).

Kan jeg bruke barnesetet uten trekket?

Nei, setet skal ikke brukes uten originaltrekket. Trekket er en integrert del av fastholdelsessystemet og fravær kan svekke sikkerheten. Ikke erstatt det med et annet ikke-godkjent trekk.

BRUKSANVISNING Astrid i-Size Lionelo

Justering av suffletten

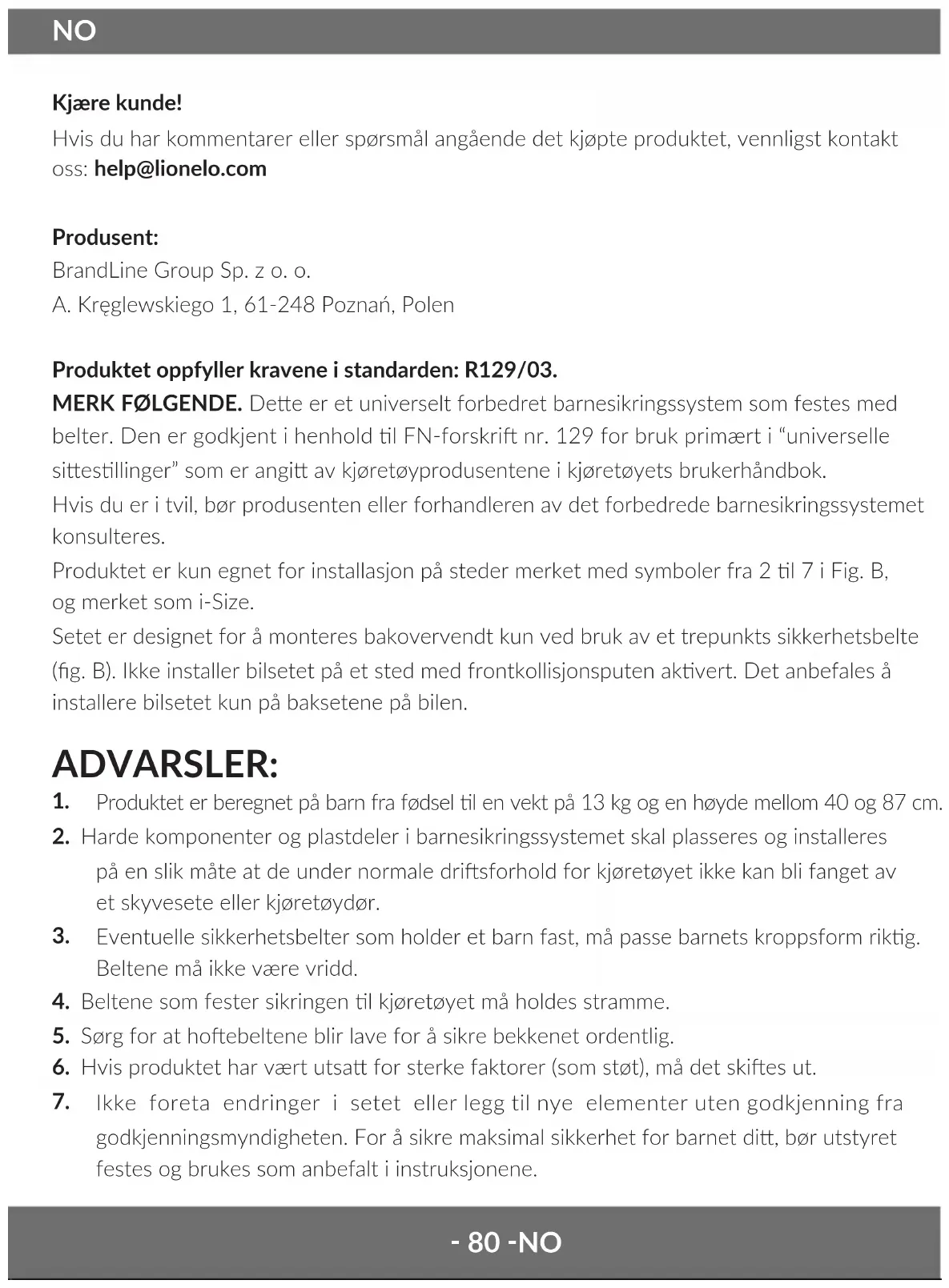

Produktet oppfyller kravene i standarden: R129/03.

MERK F∅LGENDE. Dette er et universelt forbedret barnesikringssystem som festes med belter. Den er godkjent i henhold til FN-forskrift nr. 129 for bruk primært i “universelle sittestillinger” som er angitt av kjøretøyprodusentene i kjøretøyets brukerhåndbok.

Hvis du er i tvil, bør produsenten eller forhandleren av det forbedrede barnesikringssystemet konsulteres.

Produktet er kun egnet for installasjon på steder merket med symboler fra 2 til 7 i Fig. B, og merket som i-Size.

Setet er designet for å monteres bakovervendt kun ved bruk av et trepunkts sikkerhetsbelte (fig. B). Ikke installer bilsetet på et sted med frontkollisjonsputen aktivert. Det anbefales å installere bilsetet kun på baksetene på bilen.

ADVARSLER:

1. Produktet er beregnet på barn fra fødsel til en vekt på 13 kg og en høyde mellom 40 og 87 cm.
2. Harde komponenter og plastdeler i barnesikringssystemet skal plasseres og installeres på en slik måte at de under normale driftsforhold for kjøretøyet ikke kan bli fanget av et skyvesete eller kjøretøydyør.
3. Eventuelle sikkerhetsbelter som holder et barn fast, må passe barnets kroppform riktig. Beltene må ikke være vridd.
4. Beltene som fester sikringen til kjøretøyet må holdes stramme.
5. Sørg for at hoftebeltene blir lave for å sikre bekkenet ordentlig.
6. Hvis produktet har vært utsatt for sterke faktorer (som støt), må det skiftes ut.

7. Ikke foreta endringer i setet eller legg til nye elementer uten godkjenning fra godkjenningsmyndigheten. For å sikre maksimal sikkerhet for barnet ditt, bør utstyret festes og brukes som anbefalt i instruksjonene.

8. Plastdelene til dette bilsetet kan bli varme i solen og forårsake brannskader på barnets hud.

9. La aldri et barn være alene i et bilsete i et kjøretøy.
10. Bagasje og andre lignende gjenstander bør sikres slik at de ikke forårsaker skader ved en kollisjon.
11. Ikke bruk setet uten stofftrekket.
12. Mantelen kan ikke erstattes med et element fra et annet sett. Det er en integrert del av sammenstillingen og påvirker driften av sikringssystemet.
13. Ha alltid med deg denne bruksanvisningen.
14. Se kjøretøyprodusentens bruksanvisning.

DELELISTE (FIG. A)

1. Sete
2. Nakkestøtte
3. Kalesje
4. Beskyttelsesputer for sikkerhetsbelter
5. Sikkerhetsbelter
6. Beskytter for sikkerhetsbeltespenne
7. Bånd for justering av strammingen av sikkerhetsbelter
8. Håndtaksjusteringsknapp
9. Midjebelteføring
10. Skulderbelteføring
11. Justeringsknapp for sikkerhetsbeltestramming
12. Reduserende innsats
13. Setehändtak
14. Justeringsspak for nakkestøtte
15. Adapterutløserknapper

PRODUKTJUSTERING

Justering av nakkestøtte

Slik endrer du høyden på hodestøtten:

1. Løsne beltene (fig. 1). Dette vil tillate deg å justere høyden på hodestøtten mer fritt.
2. Trekk i hodestøttens justeringsspak og juster høyden (fig. 5). Nakkestøttens justeringsområde er 7 cm.

Reduserende innsats

Merk følgende! Barn opptil 60 cm høye må bruke en reduserende innsats (A, fig. 6).

Reduksjonsinnsatsen må fjernes hvis setet brukes av et barn som er høyere enn 60 cm (B, fig. 6).

Håndtaksjustering

For å endre posisjonen til håndtaket, trykk på håndtaksjusteringsknappene på begge sider av setet (fig. 7) og sett håndtaket i ønsket posisjon. Det er 4 elementer:

• Bil (1, fig. 7)
• For å bære (2, fig. 7)
• For å lagre (3, fig. 7)
• For å plassere setet på en flat overflate (4, fig. 7)

Kalesjejustering

1. Sett kalesjen i ønsket posisjon ved å trekke frontdelen i ønsket retning (fig. 8).
2. For å fjerne kalesjedekselet, fjern gummikrokene (A, Fig. 9), skyv deretter dekselet (B, Fig. 9) og fjern avstivningsstangen fra festepunktene (A, B, Fig. 10) på setet.
3. Fjern avstivningsstangen fra stoffdekselet (fig. 11).

FESTING AV BARNET I SETEN

1. Plasser bilsetet på et jevnt underlag.
2. Løsne sikkerhetsbeltene ved å trykke på spenningsjusteringsknappen og dra i beltene (fig. 1).
3. Løsne sikkerhetsbeltene ved å trykke på den røde knappen på spennen (A, Fig. 3) og forlenge og løsne beltekoblingene (B, C, Fig. 3).
4. Plasser barnet i setet.
5. Juster hodestøtten til barnets høyde (se: Justering av hodestøtten) (fig. 12). Justeringen av hodestøtten er integrert med høydejusteringen av beltene.
6. Fest sikkerhetsbeltene (fig. 13). For å feste sikkerhetsbeltene kobler du til beltekoblingene (A, fig. 4) og setter dem deretter inn i spennen (B, fig. 4). Du vil høre et karakteristisk klikk (C, fig. 4).
7. For å stramme sikkerhetsbeltene, dra strammejusteringsbeltet i pilens retning (fig. 2).

Merk følgende! Pass på at skuldersbeltene sitter godt over barnets skuldre. Riktig spenning er sikret hvis to fingre passer mellom skulderremmen og barnets bryst (fig. 14). Beltene skal være stramt mot barnets kropp, men skal ikke være for stramt og forårsake ubehag.

Merk følgende! Pass på at sikkerhetsbeltene sitter godt inntil barnets kropp og at de ikke er vridd. Pass på at hoftebeltene blir lave og beskytte barnets bekken.

Merk følgende! Hodestøtten bør justeres slik at skuldersbeltene verken er for høye, for eksempel ved eller over ørene, eller for lave, for eksempel bak barnets rygg (fig. 15).

FJERNING AV SETEBELTENE

Løsne sikkerhetsbeltene ved å trykke på spenningsjusteringsknappen og dra i beltene (fig. 1). Løsne sikkerhetsbeltene ved å trykke på den røde knappen på spennen (A, Fig. 3) og forlenge og løsne beltekoblingene (B, C, Fig. 3).

INSTALLASJON I BILEN

1. Flytt håndtaket på bilsetet til bæreposisjon (A, fig. 16) og plasser deretter på bilsetet i umiddelbar nærhet av baksetets ryggstøtte. Setet skal plasseres i motsatt retning av kjøreretningen.
2. Sett bilbeltet så bredt som mulig gjennom de grønne føringene på hoftebeltet (B, fig. 16) og fest beltet (C, fig. 16). Du vil høre et karakteristisk klikk.
3. Før en del av bilbeltet under setehåndtakets hengsel (D, fig. 16) og gjennom den grønne skulderbelteføringen som er plassert på baksiden av setet (E, fig. 16). Pass på at beltet er stramt.
4. Trekk midjebeltet horisontalt for å stramme det. Trekk deretter i skuldersbeltet for å stramme resten av bilbeltet (F, fig. 16).
5. Sett håndtaket på setet i bilposisjon (G, fig. 16, se: Justering av håndtaket).

Merk følgende! Pass på at beltene ikke er vridd. Sørg for at beltene er riktig plassert i førerne. Merk følgende! Vær spesielt oppmerksom på plasseringen av bilbeltespennen. Ikke plasser bilsetet for nært bilbeltespennen. Riktig posisjon er merket med symbolet √ (fig. 16).

FJERNING AV SETEN

Løsne bilbeltene og fjern dem fra belteføringene. Sett håndtaket på bilsetet i bæreposisjon, og fjern deretter bilsetet fra bilen.

MONTERING AV SETET PÅ RAMMEN AV VOGNEN

1. Sett inn adapterne på riktig plass på rammen, følg bruksanvisningen til vognen. Du vil høre et karakteristisk klikk.
2. Sett bilsetet inn i adapterne. Pass på at bilsetet er ordentlig låst i barnevognens ramme. Riktig installasjon vil bli signalisert med et klikk.
3. For å fjerne setet fra vognrammen, trykk på vognadapterens utløserknapper (15, fig. A).

FJERNING AV KALESJEN

1. Fjern kalesjedekselet (A, fig. 17, se: Kalesjejustering).
2. Løsne sikkerhetsbeltene (B, fig. 17, se: Justering av sikkerhetsbeltene).
3. Fjern om nødvendig reduksjonsinnsatsen (C, fig. 17). Fjern deretter beskyttelsesputene (D, fig. 17) og sikkerhetsbeltebeskytteren (E, fig. 17).
4. Vipp den nedre delen av hodestøtten og skyv dekselet (A, fig. 18), sett deretter hodestøttens justeringsspak gjennom det aktuelle hullet (B, fig. 18) og fjern dekselet til hodestøtten.
5. Før spennen til sikkerhetsbeltene gjennom det aktuelle hullet i dekselet (A, fig. 19), og fjern deretter hele dekselet ved å sette individuelle harde elementer av setet gjennom de riktige hullene i dekselet (B-E, fig. 19).
6. For å sette på dekselet igjen, utfør trinnene ovenfor i motsatt rekkefølge.

RENGJ∅RING OG VEDLIKEHOLD

• Lett smuss bør rengjøres med en fuktig svamp og et mildt rengjøringsmiddel.
• Trekket kan vaskes på en maksimal temperatur på 30°C. For å gjøre dette må dekselet fjernes helt fra setet (se: Fjerne dekselet).
• Ikke bruk tørketromler når du tørker. Trekket bør ikke utsettes for solens stråler for tørking. Plastdelene kan rengjøres med en fuktig klut og et mildt rengjøringsmiddel.
• Merk følgende! Ikke bruk sterke vaskemidler eller blekemidler.

Bildene er kun for illustrasjonsformål, det faktiske utseendet til produktene kan avvike fra det som vises på bildene.
