Produkttype	Robotgressklipper
Merke	Kress
Modell	Mission KR233E
Vekt	20 kg
Nominell spenning	20 V (maks. 20 V, nominell 18 V)
Batteritype	Litium (modell KA3010)
Lader	KA3717 / KA3817, inngang 100-240 V~, utgang 28 V / 7.0 A
Ladetid (ca.)	84 min
Maksimal klippeområde	12 000 m²
Klippediameter	35 cm
Klippehøyde	30-60 mm (7 justeringsposisjoner)
Tomgangshastighet	3 200 o/min
Maksimal stigning	40 %
Lydtrykknivå	50,6 dB(A) (K_pA = 3,0 dB(A))
Lydeffektnivå	58,6 dB(A) (K_wA = 3,0 dB(A))
Teknologier	RTK, ultralydsensor, regnsensor, Bluetooth
Sikkerhet	Nødstopp, PIN-kode, deaktiveringsenhet, slagbeskyttelse
Vedlikehold	Regelmessig rengjøring, ombytting av kniver hver måned, utskifting hver uke
Reservedeler	Kniver, batteri, klippeskive, ladestasjon, festeskruer
Forskriftsmessig bruk	Klipping av private plener, utendørs bruk
Driftstemperatur	0 °C til 55 °C
Batteri lagringstemperatur	-20 °C til +60 °C
Beskyttelsesklasse	III

Ofte stilte spørsmål - Mission KR233E KRESS

Hva er maksimalt klippeområde for KR233E?

Maksimalt klippeområde er 12 000 m² i henhold til tekniske spesifikasjoner.

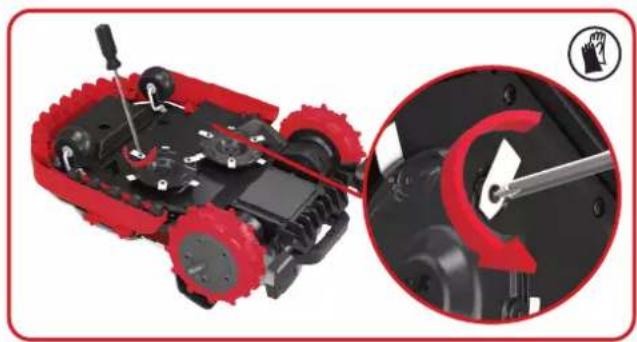

Hvordan skifte knivene på robotgressklipperen?

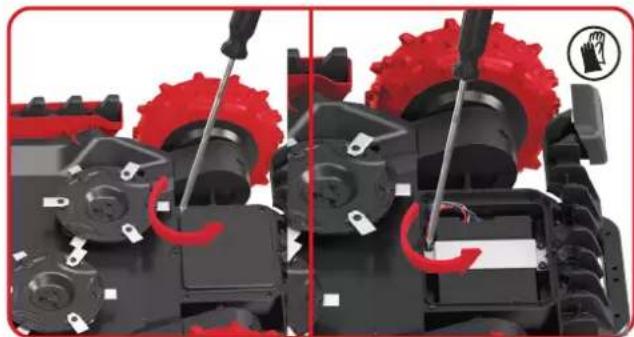

Slå av maskinen, ta på hansker, snu roboten, fjern batteridekselet, deretter skivene. Bytt knivene med nye med nye skruer. Bruk en unbrakonøkkel til skruene.

Kan roboten brukes i regn?

Nei. Unngå å bruke maskinen i dårlig vær, spesielt ved lyn. Regnsensoren oppdager regn og stopper klippingen.

Hvilken batteritype bruker KR233E?

Den bruker et Litium-batteri på 20 V, modell KA3010, med en ladetid på ca. 84 minutter.

Hvordan sette opp PIN-kode?

Ved første oppstart, velg en firesifret PIN-kode via det numeriske tastaturet. Denne koden er nødvendig for å starte klipperen.

Hva gjør jeg hvis klipperen ikke returnerer til ladestasjonen?

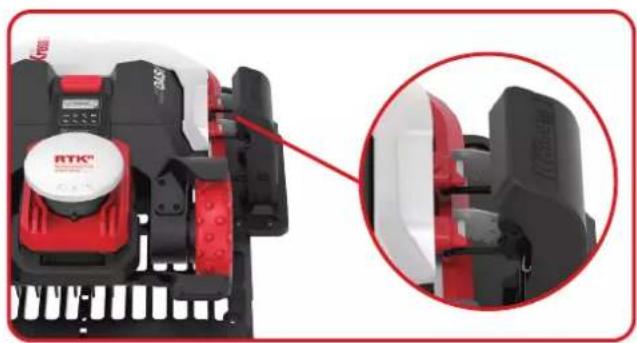

Kontroller at den virtuelle ladestasjonen er godt kartlagt og at magnetbåndet er mer enn 2,5 m. Sørg for at maskinen har nok batteri.

Hvordan rengjøre robotgressklipperen?

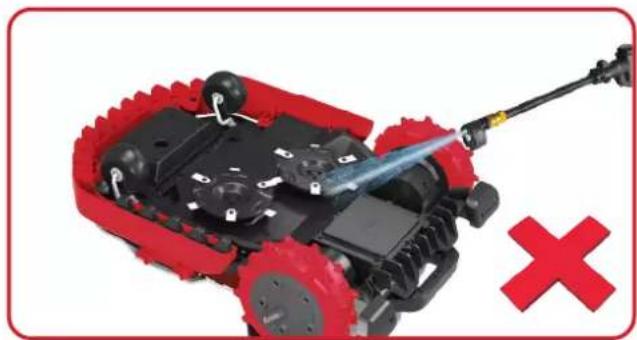

Slå av maskinen og ta på hansker. Bruk en myk vannslange (ikke høytrykkspyler). Rengjør huset med en fuktig klut, og undersiden med en myk børste.

Hva er minimum og maksimum klippehøyde?

Klippehøyden er justerbar fra 30 til 60 mm med 7 posisjoner.

Er roboten egnet for bratte skråninger?

Ja, den tåler en maksimal stigning på 40 % for klippeområdet.

Hvor finner jeg reservedeler?

Reservedeler (kniver, batteri, lader, osv.) er tilgjengelige hos din Kress-forhandler eller i kjøpsbutikken. Bruk alltid originale tilbehør.

BRUKSANVISNING Mission KR233E KRESS

ADVARSEL: Læs alle sikkerhedsadvarslerne og alle

Vedligeholdelse og opbevaring

Tekniske data for antenne

Nominal spænding 5V±2%
Driftstemperatur -40°C~85°C
Opbevaringstemperatur -40°C~85°C
Band Tx(Mhz) Rx(Mhz) RF-udgangseffekt (maks.)
GSM900(B8) 880-915 925-960 33dBm
DCS1800(B3) 1710-1785 1805-1880		30dBm
WCDMA B1 1920-1980 2110-2170		24dBm
WCDMA B8	880-915 925-960 24dBm
LTE-FDD B1	1920-1980 2110-2170		23dBm
LTE-FDD B3	1710-1785 1805-1880		23dBm
LTE-FDD B7	2500-2570 2620-2690		23dBm
LTE-FDD B8	880-915 925-960 23dBm
LTE-FDD B20	832-862 791-821 23dBm
LTE-FDD B28	703-748 758-803 23dBm
LTE-TDD B38	2570-2620 2570-2620		23dBm
LTE-TDD B40	2300-2400 2300-2400		23dBm

Tekniske data for 4G-GPS

4G-modul -GNSS	GNSS GPS-bånd L1	1575.42+/-1.023
	Calileo-bånd E1	1575.42+/-1.023
	BDS-bånd E11	1561.098+/-2.046
	GLONASS-bånd G1 1579.5~1605.8

Støjinformation

	KR233E	KR236E
A vægtet lydtryksniveau	L_pA = 50.6 dB (A), K_pA = 3.0 dB(A)	L_pA = 56.6 dB (A), K_pA = 3.0 dB(A)
A vægtet lydeffektniveau	L_wA = 58.6 dB (A), K_wA = 3.0 dB(A)	L_wA = 64.6 dB (A), K_wA = 3.0 dB(A)
Bær høreværn, når lydtrykket er over		80dB(A) [IMAGE]

Sluk for maskinen inden servicering eller vedligeholdelse.

ADVARSEL: Høj temperatur, må ikke røres ved. (Kun for KR236E)

Konformitetserklæring

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Erklærer herved, at produktet,

Brukere finner elektroniske instruksjoner på https://www.kress.com/en/.

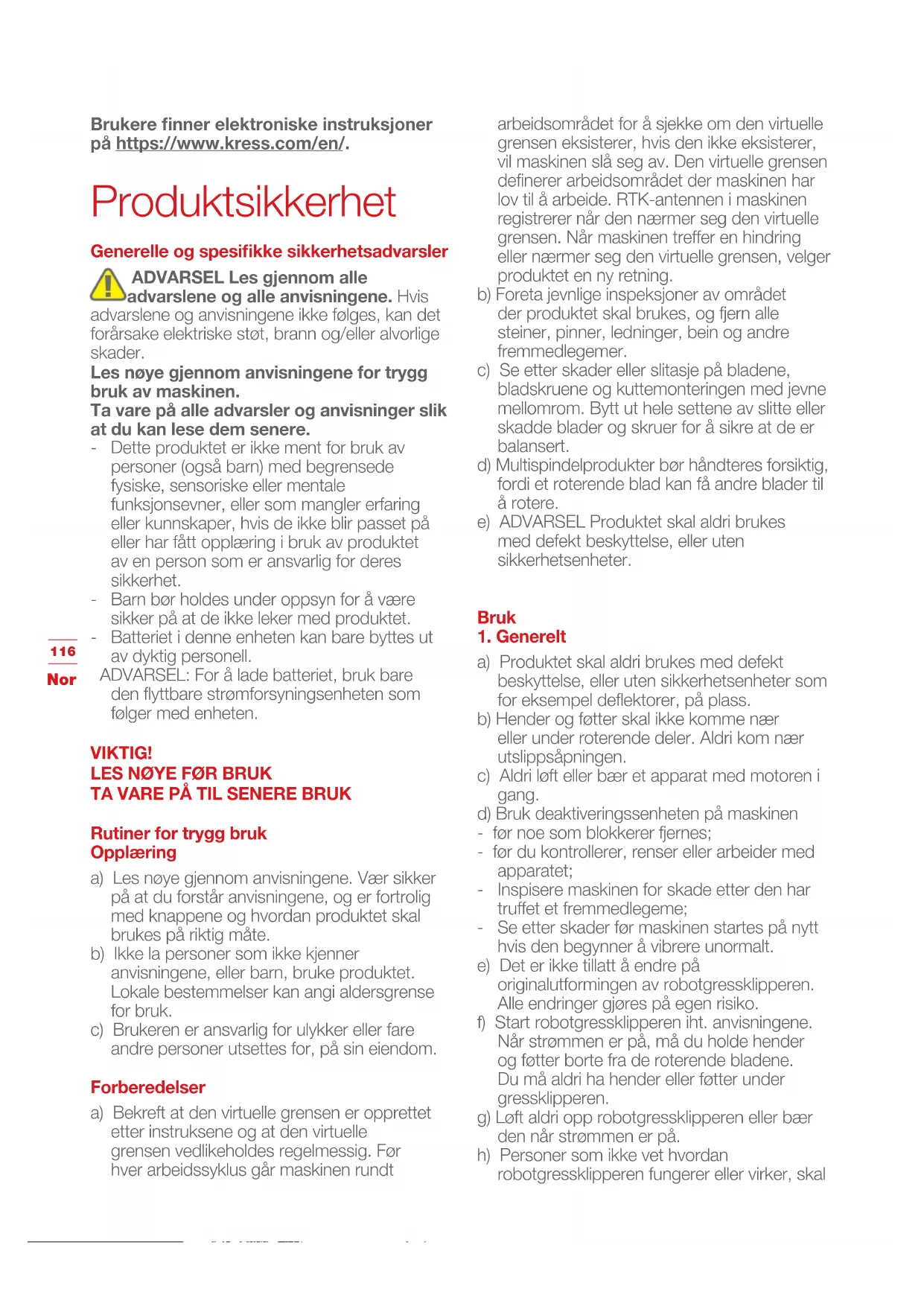

Produktsikkerhet

Generelle og spesifikke sikkerhetsadvarsler

ADVARSEL Les gjennom alle

advarslene og alle anvisningene. Hvis

advarslene og anvisningene ikke følges, kan det forårsake elektriske støt, brann og/eller alvorlige skader.

Les nøye gjennom anvisningene for trygg bruk av maskinen.

Ta vare på alle advarsler og anvisninger slik at du kan lese dem senere.

• Dette produktet er ikke ment for bruk av personer (også barn) med begrensede fysiske, sensoriske eller mentale funksjonsevner, eller som mangler erfaring eller kunnskaper, hvis de ikke blir passet på eller har fått opplæring i bruk av produktet av en person som er ansvarlig for deres sikkerhet.
• Barn bør holdes under oppsyn for å være sikker på at de ikke leker med produktet.
• Batteriet i denne enheten kan bare byttes ut av dyktig personell.

ADVARSEL: For å lade batteriet, bruk bare den flyttbare strømforsyningsenheten som følger med enheten.

VIKTIG!

LES N∅YE F∅R BRUK

TA VARE PÅ TIL SENERE BRUK

Rutiner for trygg bruk Opplæring

a) Les nøye gjennom anvisningene. Vær sikker på at du forstår anvisningene, og er fortrolig med knappene og hvordan produktet skal brukes på riktig måte.
b) Ikke la personer som ikke kjenner anvisningene, eller barn, bruke produktet. Lokale bestemmelser kan angi aldersgrense for bruk.
c) Brukeren er ansvarlig for ulykker eller fare andre personer utsettes for, på sin eiendom.

Forberedelser

a) Bekreft at den virtuelle grensen er opprettet etter instruksene og at den virtuelle grensen vedlikeholdes regelmessig. Før hver arbeidssyklus går maskinen rundt

arbeidsområdet for å sjekke om den virtuelle grensen eksisterer, hvis den ikke eksisterer, vil maskinen slå seg av. Den virtuelle grensen definerer arbeidsområdet der maskinen har lov til å arbeide. RTK-antennen i maskinen registrerer når den nærmer seg den virtuelle grensen. Når maskinen treffer en hindring eller nærmer seg den virtuelle grensen, velger produktet en ny retning.

b) Foreta jevnlige inspeksjoner av området der produktet skal brukes, og fjern alle steiner, pinner, ledninger, bein og andre fremmedlegemer.
c) Se etter skader eller slitasje på bladene, bladskruene og kuttemonteringen med jevne mellomrom. Bytt ut hele settene av slitte eller skadde blader og skruer for å sikre at de er balansert.
d) Multispindelprodukter bør håndteres forsiktig, fordi et roterende blad kan få andre blader til å rotere.
e) ADVARSEL Produktet skal aldri brukes med defekt beskyttelse, eller uten sikkerhetsenheter.

Bruk

1. Generelt

a) Produktet skal aldri brukes med defekt beskyttelse, eller uten sikkerhetsenheter som for eksempel deflektorer, på plass.
b) Hender og føtter skal ikke komme nær eller under roterende deler. Aldri kom nær utslippsåpningen.
c) Aldri løft eller bær et apparat med motoren i gang.
d) Bruk deaktiveringssenheten på maskinen

- før noe som blokkerer fjernes;

• før du kontrollerer, renser eller arbeider med apparatet;
• Inspisere maskinen for skade etter den har truffet et fremmedlegeme;
• Se etter skader før maskinen startes på nytt hvis den begynner å vibrere unormalt.
  e) Det er ikke tillatt å endre på originalutformingen av robotgressklipperen. Alle endringer gjøres på egen risiko.
  f) Start robotgressklipperen iht. anvisningene. Når strømmen er på, må du holde hender og føtter borte fra de roterende bladene. Du må aldri ha hender eller føtter under gressklipperen.
  g) Løft aldri opp robotgressklipperen eller bær den när strømmen er på.
  h) Personer som ikke vet hvordan robotgressklipperen fungerer eller virker, skal

ikke bruke den.

i) Ikke legg noe på toppen av robotgressklipperen eller ladestasjonen.
j) Robotgressklipperen skal ikke brukes hvis bladskive eller konstruksjon er defekt. Den bør heller ikke brukes hvis blader, skruer, muttere eller kabler er skadet.
k) Slå alltid av robotgressklipperen med hovedbryteren när du ikke skal bruke den. Robotgressklipperen kan bare starte när strømmen er på og riktig PIN-kode er angitt.
I) Hold hender og føtter vekke fra roterende blader. Plasser aldri hendene eller føttene nærme eller under kroppen når robotgressklipperen er i drift.
m) Unngå å bruke maskinen og utstyret under dårlige værforhold, spesielt om det finnes risiko for lyn.
n) Ikke rør farlige bevegelige deler før de harstanset helt opp.
o) For maskiner som brukes i fellesområder, skal advarselsskiltene plasseres rundt arbeidsområdet av maskin. De skal vise innholdet i følgende tekst:

Advarsel! Automatisk gressklipper! Hold deg vekk fra maskinen! Overvåke barn!

a) Ikke la maskinen gå uten oppsyn hvis du vet at det er kjæledyr, barn eller andre personer i nærheten.

Vedlikehold og lagring

ADVARSEL! Når klipperen er snudd på hodet, må strømmen alltid være slått

av.

Strømmen skal være slått av under alt arbeid på klipperen under rammen, for eksempel rengjøring eller bytte av kniver.

a) Pass på at alle muttere, bolter og skruer er godt festet slik at produktet kan brukes på en trygg måte.
b) Sjekk robotgressklipperen hver uke og bytt ut slitte eller skadde deler, av sikkerhetshensyn.
c) Spesielt bladene og bladskiven må sjekkes for skader. Bytt om nødvendig ut alle blader og skruer samtidig, slik at de roterende delene er balansert.
d) Kontroller at det bare brukes kuttedeler av riktig type.
e) Kontroller at batteriet lades med riktig lader anbefalt av produsenten. Feil bruk kan føre til elektrisk støt, overoppheting eller lekkasje av etsende væske fra batteriet.
f) Hvis elektrolytt lekker ut, skyll med vann/nøytraliserende middel, og oppsøk lege hvis

det kommer i kontakt med øynene, osv.

g) Service på produktet skal foretas i henhold til produsentens anvisninger.

Anbefaling

Å koble maskinen og/eller utstyret kun til en strømforsyning som er beskyttet med en jordfeilbryter (RCD) som slår ut ved strøm på mer enn 30 mA.

Restrisiko

For å unngå skade brukes vernehansker när knivene skiftes.

Transport

a) Trykk på STOP-tasten for å stoppe gressklipperen.

For å tilfredsstille RF-eksponetingskrav, bør en separasjonsavstand på 200mm eller mer opprettholdes mellom denne enheten og personer under enhetsoperasjon.

For å sikre overholdelse anbefales ikke operasjoner på nærmere enn denne avstanden.

Antennen som brukes til denne senderen, må ikke plasseres sammen med andre antenner eller sendere.

Dette er et apparat i klasse III som kun skal forsynes med ekstra lav spenning tilsvarende merkingen på apparatet.

Sikkerhetsadvarsler for batteripakke inne i verktøyet

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke löst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander.

Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.

c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celler eller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og oppsøk medisinsk hjelp.
f) Hold batteripakken ren og tørr.
g) Bruk kun batterilader spesifisert av Kress. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.
h) Ikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.
i) Hold batteripakken utenfor barns rekkevidde.
j) Ta vare på den originale bruksanvisningen for fremtidig bruk
k) Kvitt deg med produktet på forsvarlig måte.
I) Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.
m)Hold batteriet unna mikrobølger og høyt trykk.
n) Advarsel! Ikke bruk ikke-oppladbare batterier.

Brukerhåndbokskrav for trådløst produkt

a) Bruk av denne enheten er underlagt følgende to betingelser:

(1) Denne enheten kan ikke forårsake skadelig interferens, og
(2) denne enheten må akseptere all interferens som mottas, inkludert interferens som kan forårsake uønsket drift.
b) Forsiktig: Endringer eller modifikasjoner av denne enheten som ikke er uttrykkelig godkjent av parten som er ansvarlig for samsvar, kan ugyldiggjøre brukerens rett til å bruke utstyret.
c) MERK: Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det forårsake skadelig interferens for radiokommunikasjon. Det er imidlertid ingen garanti for at interferens ikke vil oppstå i en bestemt installasjon. Hvis dette utstyret forårsaker skadelig interferens for

radioeller TV-mottak, noe som kan fastslås ved å slå utstyret av og på, oppfordres brukeren til å prøve å korrigere interferensen med ett eller flere av følgende tiltak:

• Reorienter eller flytt mottakerantennen.
• ∅k avstanden mellom utstyret og mottakeren.
• Koble utstyret til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Konsulter forhandleren eller en erfaren radio/ TV-tekniker for å få hjelp.

Symboler

ADVARSEL – robotgressklippere kan være farlige hvis de brukes på feil måte.

Les nøye gjennom bruksanvisningen og pass på at du forstår innholdet før du bruker robotgressklipperen.

Hvis det ikke håndteres på riktig måte, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.

ADVARSEL - hold deg på god avstand fra maskinen när du bruker den.

Ikke vask maskinen med en høytrykksspyler

ADVARSEL – Slå gressklipperen av før du utfører arbeide på eller løfter maskinen.

Les bruksanvisningen

Avtakbar forsyningsenhet

Ikke demonter maskinen uten autorisasjon

Klasse III apparat

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

Litiumionbatteri Som er merket med symbolene knyttet til "separat samling" av alle batteripakker og batteripakker. Det blir deretter resirkulert eller fjernet for å redusere miljøbelastningen. Batteripakken kan være skadelig for miljøet og menneskers helse fordi det inneholder skadelige stoffer.

Må ikke brennes.

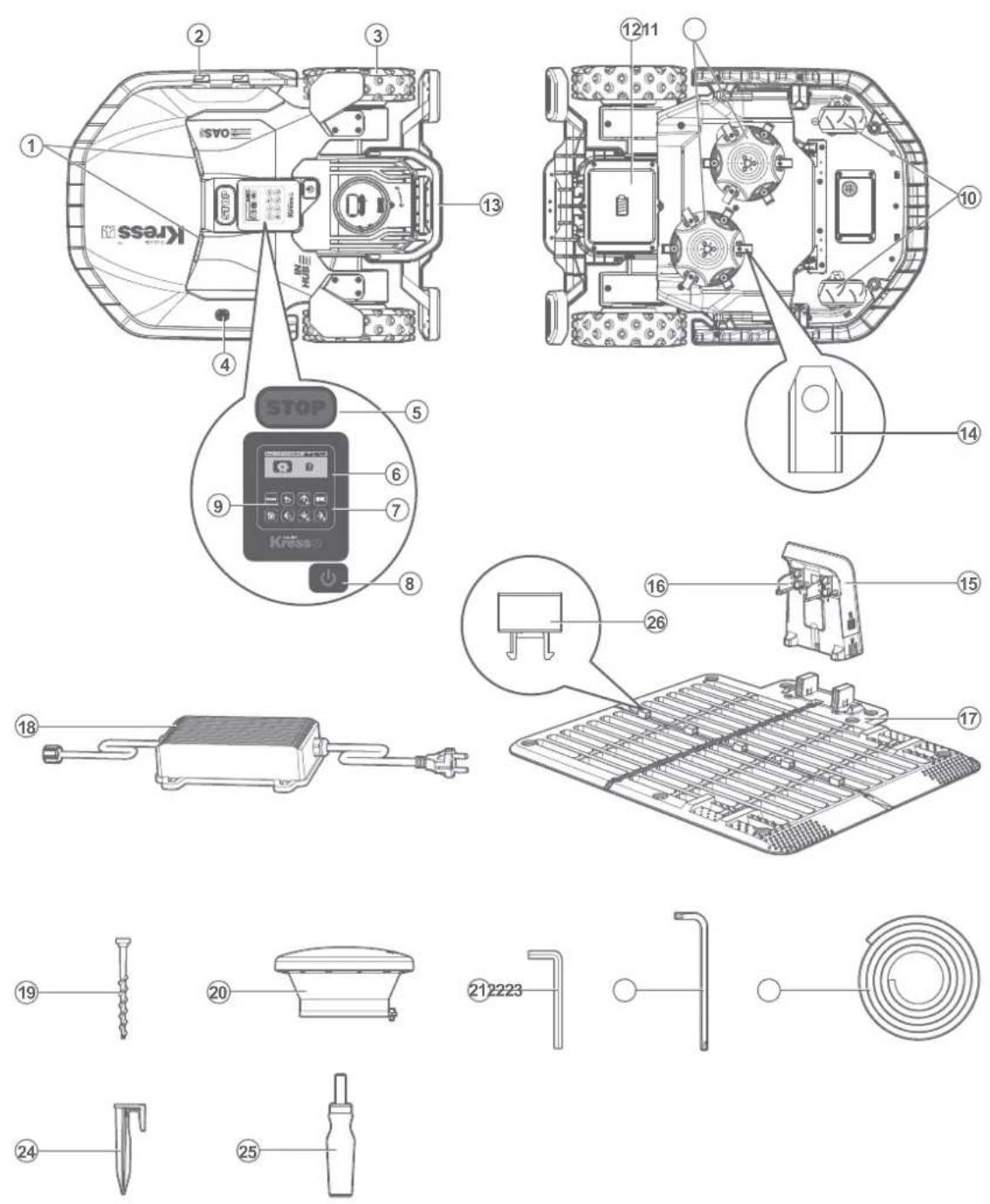

Komponentliste

1. Ultralydsensor 14. Skjæreblad
2. Ladestripe 15. Ladestabel
3. Bakre Førerhjul 16. Kontaktpinner
4. Regnsensor 17. Ladebase
5. STOPP-tast 18. Strømadapter
6. Visning 19. Festespiker for Ladebasen
7. Tastatur 20. RTK-antenne
8. På / Av Bryter 21. Sekskantnøkkel
9. START-tast 22. Skrunøkkel for RTK-antenne

10. Forhjul 23. Magnetstripe

11. Bladesvinge

12. Stifter

13. Batteri Pakke *

14. Sekskantskrutrekker

15. Håndtak

16. Spenne

* Illustrert eller beskrevet tilbehør inngår delvis ikke i leveransen.

Tekniske Data

Type KR233E KR236E (100-299 - typebetegnelse til maskin, Robot-gressklipper)

	KR233E	KR236E
Merkespenning	20V == Max.*
Hastighet uten belastning	3200/min	3600/min
Kutteområde	12000m2	24000m2
Skjærediameter	35 cm
Klippehøyde	30-60 mm
Klippehøydeposisjoner	7
Batteri type	Lithium-ion
Batteri modell KA3010	KA3210
Ladings tid ca.	84 min.	30 min.**
Lade modell	KA3717 / KA3817	KA3722 / KA3723
Lade vurdering	Wejściowa: 100-240V~50/60Hz, 230W, Wyjściowa: 28V, 7.0A	Wejściowa: 220-240V~50/60Hz, 640W, Wyjściowa: 32V, 20.0A***
Maskinens vekt	20 kg	21.8 kg
Beskyttelsesklasse	III
App	Y
Frekvensbånd for Bluetooth	/	2400-2483.5 MHz
Maksimal overført kraft for Bluetooth	/	8 dBm
Maksimal skråning innenfor arbeidsflaten	40%

* Spenning målt uten belastning. Batterispenningen er 20 V til å begynne med. Nominell spenning er 18 V.
** Under standardtemperatur (101 kPa, 25°C) oppstartsforhold. Høye temperaturer kan utløse strupningsbeskyttelsesmodus, noe som potensielt kan forlenge ladetiden.
*** Under standardtemperatur (101 kPa, 25°C) oppstartsforhold.

Tekniske data for antenne

Nominell spenning 5V±2%
Driftstemperatur -40°C~85°C
Lagringstemperatur -40°C~85°C
Bänd Tx(Mhz) Rx(Mhz) RF-utgangseffekt (maks.)
GSM900(B8) 880-915	925-960 33dBm
DCS1800(B3) 1710-1785	1805-1880	30dBm
WCDMA B1 1920-1980	2110-2170	24dBm
WCDMA B8	880-915 925-960	24dBm
LTE-FDD B1	1920-1980 2110-2170	23dBm
LTE-FDD B3	1710-1785 1805-1880	23dBm
LTE-FDD B7	2500-2570 2620-2690	23dBm
LTE-FDD B8	880-915 925-960	23dBm
LTE-FDD B20	832-862 791-821	23dBm
LTE-FDD B28	703-748 758-803	23dBm
LTE-TDD B38 2570-2620	2570-2620	23dBm
LTE-TDD B40 2300-2400	2300-2400	23dBm

Tekniske data for 4G-GPS

4G-modul -GNSS	GNSS GPS Band L1	1575.42+/-1.023
	Calileo Band E1	1575.42+/-1.023
	BDS Band E11	1561.098+/-2.046
	GLONASS Band G1	1579.5~1605.8

Støyinformasjon

	KR233E	KR236E
Belastning lydtrykk	L_pA = 50.6 dB (A), K_pA = 3.0 dB(A)	L_pA = 56.6 dB (A), K_pA = 3.0 dB(A)
Belastning lydeffekt	L_wA = 58.6 dB (A), K_wA = 3.0 dB(A)	L_wA = 64.6 dB (A), K_wA = 3.0 dB(A)
Bruk hørselsvern når lydtrykket er over		80dB(A) [IMAGE]

En viss grad av støy fra maskinen er uungåelig. Støyende arbeide må godkjennes og begrenses til visse perioder. Overhold hvileperiode, og begrens arbeidstid til et minimum. For personlig beskyttels og beskyttelse for mennesker som arbeider i nærheten, må passende hørselsvern benyttes.

Tilleggsutstyr

	KR233E KR236E
Skruer til å feste skive 6 6
Skruer til å feste blader 36 36
Ladestasjon 1 1
Festeskruer til ladestasjonen 8 8
Sekskantnøkkel 1 1
Skrunøkkel for RTK-antenne 1 1
Magnetstripe	1 1
Blader	36 36
RTK-antenne	1 1
Sekskantnøkkel	1 1
Måleapparat	2 2
Stifter	16 16
Batteripakke (KA3010)	1	/
Batteripakke (KA3210)	/	1
Lader (KA3717/KA3817)	1	/
Lader (KA3722/KA3723)	/	1

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Henviser til tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

Formålsmessig bruk

Dette produktet er beregnet for gressklipping på private eiendommer. Den er konstruert for å klippe plenen regelmessig, slik at du får en penere plen en noen gang før. Avhengig av hvor stor plenen er, kan du programmere Mission™ RTK ^n til å arbeide når som helst eller med jevne mellomrom. Den er ikke ment for graving, feiing eller snørydding.

Vedlikehold

Mission™ RTK ^n bør sjekkes av og til. Mission™ RTK ^n jobber hardt, og over tid trenger den en skikkelig rengjøring, og deler må byttes når de er slitt. Bruk aldri Mission™ RTK ^n din med ødelagt På/av-bryter. Slå av maskinen for å utføre enhver type av service eller vedlikehold. Nedenfor skal vi forklare hvordan du tar vare på din Mission™ RTK ^n .

1

Hold den skarp

ADVARSEL: Før rengjøring, justering eller bytting av blader må du slå din Mission™ RTK ^n AV, og du må bruke beskyttelseshansker.

ADVARSEL: Ved utskifting av knivene må ALLE knivene skiftes. Bruk alltid nye skruer når du monterer blader. Dette er viktig for å sikre sammenslåingen av bladene og balansen på sjonsplaten. Hvis det ikke brukes nye skruer kan det forårsake alvorlig personskade.

Mission™ RTK ^n Kan ikke klippe gress som andre gressklippere. Skjærebladet til dette produktet er veldig skarpt på alle 2 kanter og kan roteres i begge retninger for å oppnå maksimal skjærekapasitet. Redesignet bladprofil forhindrer bedre at klippet gress setter seg fast i åpningen mellom skiven og bladet. Med nytt materiale vil også levetiden til hvert skjæreblad være lengre enn for bladene til andre merker når den er programmert til å klippe hver dag. Sjekk alltid kniven for sprekker eller skader, og erstatt i så fall kniven. Når skjærebladet blir sløvt og slitt, bør det byttes ut med reservebladet som følger med Mission™ RTK ^n . En Kress-forhandler i nærheten av deg kan også skaffe ekstra kniver.

Før du begynner å skifte ut Mission™ RTK ^n s kniver, skru av strømmen og ta på deg beskyttelseshansker. Deretter følger du følgende trinn:

1. Snu Mission™ RTK ^n forsiktig rundt.
2. Fjern batteridekselet og ta ut batteriet.
3. Ta av de 3 skruene til å feste skiven fra hver skive hver for seg med en sekskantskrutrekker.
4. Fjern de to skivene.
5. Ta av de 6 skruene til å feste bladene med en

skrutrekker og fjern bladene.

1. Skru godt på de nye bladene og de nye skruene til å feste bladene.
2. Sett på plass og skru godt fast skivene på undersiden av Mission™ RTK ^n .
3. Sett inn batteriet og batteridekslet.

Viktig: Etter at bladene er skrudd fast i bladskiven, må du sjekke at bladene roterer fritt.

2

Hold den ren

ADVARSEL: Slå AV din Mission™ RTK ^n før rengjøring. Ta på deg beskyttelseshansker før du rengjør bladskiven, og unngå bruk av rennende vann.

ADVARSEL! DIN Mission™ RTK ^n kan bare rengjøres med en slange! IKKE bruk høytrykkspyler på Mission™ RTK ^n . Vann med høyt trykk kan komme inn i tetningens indre og skade elektroniske og mekaniske deler.

A. Rengjør kroppen

Hvis det rengjøres regelmessig, vil Mission™ RTK" være mer holdbart og vare lenger. Siden Mission™ RTK" er en motor, må du være forsiktig når du rengjør den. Rengjøring av støpeslangen. Det er best å bruke en sprayflaske med vann. Når du rengjør maskinen utvendig bør du bruke en myk børste eller en ren klut og unngå bruk av løsemidler eller poleringsmidler. Og pass til slutt på at du fjerner alt gress og rusk.

B. Vaske undersiden av maskinen

Også nå er det viktig å slå av Mission™ RTK ^n og ta på beskyttelseshansker før man rører bladskiven.

Først, vend din Mission™ RTK ^n opp-ned for å komme til på undersiden. Her ser du bladskiven, motorrammehuset rundt, samt forhjul og drivhjul. Rengjør alt grundig med en myk børste eller fuktig klut. Støtt rengjøring av slangevann.

Roter bladskiven for å sikre at den roterer fritt. Sjekk at bladene spinner fritt rund festeskruene. Fjern eventuelle hindringer.

VIKTIG: Fjern avfall som har kilt seg fast slik at det ikke forårsaker hakk i bladskiven. Selv små hakk kan forringe Mission™ RTK ^n s klippeegenskaper.

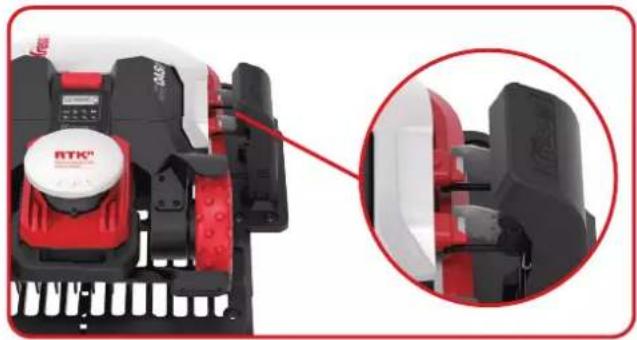

C. Rengjør kontaktpunktene og ladestripene

Rengjør kontaktpinnen på ladebasen og ladestripen på Mission™ RTK ^n med en klut. Fjern all oppsamling av klippet gras og avfall rundt kontaktpinnene og ladestripene med jevne mellomrom for å sikre at Mission™ RTK ^n lades opp hver gang.

Hjertet i Mission™ RTK ^n er litium-ionbatteriet på 20V. Riktig oppbevaring av batteriet innebærer at det er fulladet og settes på et tørt sted med en temperatur mellom -20°C\~+60°C.

MERK: Den anbefalte brukstemperaturen for Mission™ RTK ^n er mellom 0°C - 55°C.

Levetiden til Mission™ RTK ^n s batteri avhenger av forskjellige faktorer, som for eksempel:

ADVARSEL: Høy temperatur, ikke berør. (Kun for KR236E)

• Rengjør Mission ^TM RTK ^n skikkelig.
• Lad batteriet helt opp.
- Slå av strømmen.

ADVARSEL: Beskytt undersiden av Mission™ RTK ^n -en mot vann. Lagre ALDRI Mission™ RTK ^n opp-ned utendørs.

MERK: Forsikre deg om at ladestangen og kontaktpinnene er rene når du gjør Mission™ RTK ^n for å gjenoppta arbeidet etter dvalemodus. Vi anbefaler at du bruker en smerteduk av høy kvalitet for å rengjøre kontaktene.

Bruk appen, sørg for at datoen og klokkeslettet er riktig, og send deretter Mission™ RTK ^n tilbake til det den liker å gjøre: klipping.

5

Bytt ut batteriet

ADVARSEL: Slå av maskinen før du justerer, bytter eller reparerer noe som helst. Før bytting av blader må du slå din Mission™ RTK ^n AV, og du må bruke beskyttelseshansker.

1. Snu Mission™ RTK ^n forsiktig opp-ned.
2. Fjern de skruene fra batteriet. Ta av batteridekselet.

3. Ta av skruene på metallplaten. Ta av metallplaten.

4. Koble fra kontakten. Bytt ut det gamle batteriet med det nye. Koble deretter kontakten. (Kun for KR233E)

Koble fra kontakten. Bytt ut det gamle batteriet med det nye, løft det nye batteriet litt og sett deretter inn kontakten. (Kun for KR236E)

1. Sett metallplaten på plass. Sett dekselet tilbake på plass og fest skruene godt.

Symptom Årsak Løsning
LED-lyset på ladebasen har ikke slått seg på.	Det er ingen strøm.	Kontroller at ladebasen er riktig koblet til laderen og at laderen er koblet til en passende strømforsyning.
MissionTM RTKn kan ikke dokke korrekt med ladebasen.	Magnetstripen er plassert i feil retning.	Undersøk om magnetstripen er plassert i feil retning. Hvis den er plassert riktig, er den grønne stripen på magnetstripen vendt bort fra ladebasen.
Maskinen går tom for strøm, men vender ikke tilbake til ladebasen.	Ingen virtuell ladebase er kartlagt.	Bygg opp igjen kartet og legg til den virtuelle ladebasen.
	Lengden på magnetstripen er mindre enn 2,5 m.	Lengden på magnetstripen bør garantert være større enn 2,5 m.
Når MissionTM RTKn går nedover, overskrider den grenselinjen.	Vinkelen på grenselinjen er svært spiss.	Prøv å unngå layoutscenarier med spisse vinkler.
Etter at MissionTM RTKn er slått på, trykkes startknappen, men MissionTM RTKn fungerer ikke.	MissionTM RTKn er utenfor arbeidsområdet.	Flytt MissionTM RTKn inn i arbeidsområdet.
	Dårlig posisjoneringssignal	Finn en åpen plass, vent til posisjoneringssignallyset blir grønt, og trykk deretter på startknappen.
MissionTM RTKn gir ikke alarm når den er utenfor Geogjerdet.	Programvaren til MissionTM RTKn er ikke den nyeste.	Oppdater programvaren til MissionTM RTKn.
	MissionTM RTKn er slått av. Slå MissionTM RTKn på.
MissionTM RTKn er parkert midt i hinderet.	Hindringene rundt MissionTM RTKn er relativt små, og MissionTM RTKn klarer ikke å komme seg ut av problemet.	Angi området der MissionTM RTKn lett stopper som forbudt område.
	Sensoren på MissionTM RTKn er unormal	Bli kjent med MissionTM RTKn's diagnoseside på APP og sjekk sensorstatus.
Kan ikke lese loggen	Formatet til U-disk er ikke FAT32.	Konverter formatet på U-disk til FAT32.
MissionTM RTKn er parkert rundt veggen og kan ikke startes, og posisjoneringslyset lyser alltid rødt.	MissionTM RTKn arbeider for lenge i skyggeområdet, og utløser sikkerhetsbeskyttelsen.	Prøv å unngå å la MissionTM RTKn klippe i områder med for mye skygge.
	Det er for mange vegger eller trær i området som blokkerer posisjoneringssignalet

Miljøverntiltak

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

Samsvarserklæring

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Erklærer at produktet,

Beskrivelse Robot-gressklipper

Type KR233E KR236E (100-299- typebetegnelse til maskin, Robot-gressklipper)(År, artikkelnummer og måned for serienummer er plassert på siste side. Det fullstendige serienummeret vises tydelig på vedlegget til gressklipperen) med batterilader KA3717 / KA3817 / KA3722 / KA3723 og ladebase KA0075 / KA0078

Funksjon Gressklipping

- Tilpassningsbedømmelse Utført ifølge

- Målt Lydkraftniv

- Erklært Garantert Lydkraftniv

KR233E

Annex V

58.6 dB (A)

62 dB (A)

KR236E

Annex V

64.6 dB (A)

68 dB (A)

Standardene samsvarer med,

For gressklipper: EN 50636-2-107:2015+A1:2018+A2:2020+A3:2021, EN 60335-1:2012+A11:2014+A

13:2017+A1:2019+A2:2019+A14:2019+A15:2021, EN IEC 62311:2020, EN IEC 55014-1:2021, EN IEC

55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021

For ultrasonisk modul: EN 55011: 2016+A11:2020

For Bluetooth-modul: EN 300 328 V2.2.2

For 4G+GPS-modul: EN 301 489-1 V2.2.3, EN 301 489-19 V2.1.1, EN 301 489-52 V1.2.1, EN 301 511

V12.5.1, EN 301 908-1 V13.1.1, EN 301 908-13 V13.1.1, EN 303 413 V1.1.1

For lader: EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN

61000-3-3:2013+A1:2019+A2:2021, EN IEC 60335-2-29:2021+A1:2021, EN 60335-1:2012+A11:2014+

A13:2017+A1:2019+A2:2019+A14:2019+A15:2021, EN 62233:2008

For støy: EN ISO 3744:2005

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Adresse Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

A##

2023/09/20

Allen Ding

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd.

Avtagbar matningsenhet

A. Rengöring av stomme

B. Rengöring av undersida
