BRUKSANVISNING HD 9204 S Plus Kärcher

Felaktig hantering av rengöringsmedel

Hälsofara

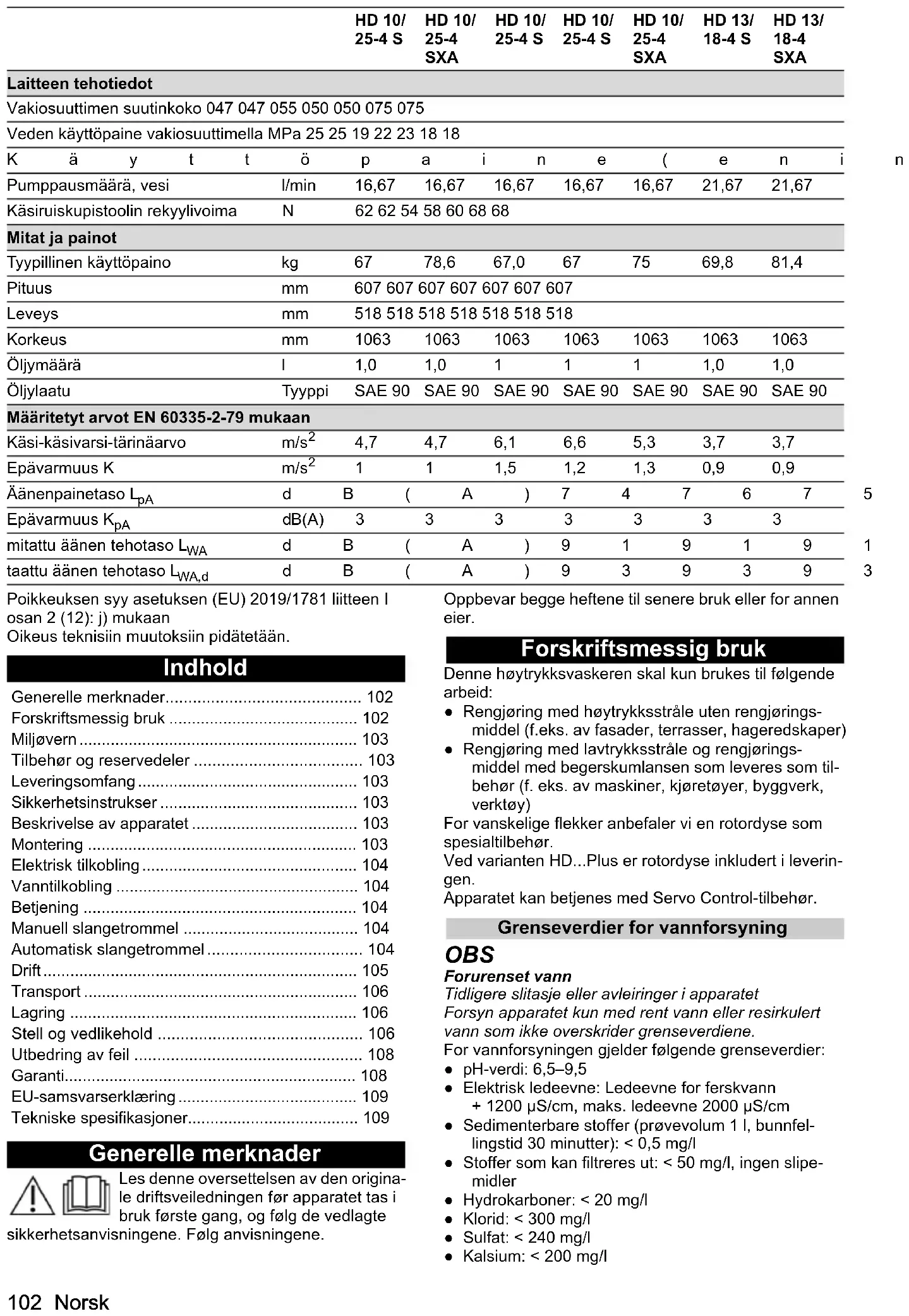

Tilbehør og reservedeler 103

Leveringsomfang 103

Sikkerhetsinstrukser 103

Beskrivelse av apparatet 103

Montering 103

Elektrisk tilkobling 104

Vanntilkobling 104

Betjening 104

Manuell slangetrommel 104

Automatisk slangetrommel 104

Drift.... 105

Transport 106

Lagring 106

Stell og vedlikehold 106

Utbedring av feil 108

Garanti....108

EU-samsvarserklæring 109

Tekniske spesifikasjoner.... 109

Generelle merknader

Les denne oversettelsen av den originale driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte

sikkerhetsanvisningene. Følg anvisningene.

Oppbevar begge heftene til senere bruk eller for annen eier.

Forskriftsmessig bruk

Denne høytrykksvaskeren skal kun brukes til følgende arbeid:

• Rengjøring med høytrykksstråle uten rengjøringsmiddel (f.eks. av fasader, terrasser, hageredskaper)
• Rengjøring med lavtrykksstråle og rengjøringsmiddel med begerskumlansen som leveres som tilbehør (f. eks. av maskiner, kjøretøyer, byggverk, verktøy)

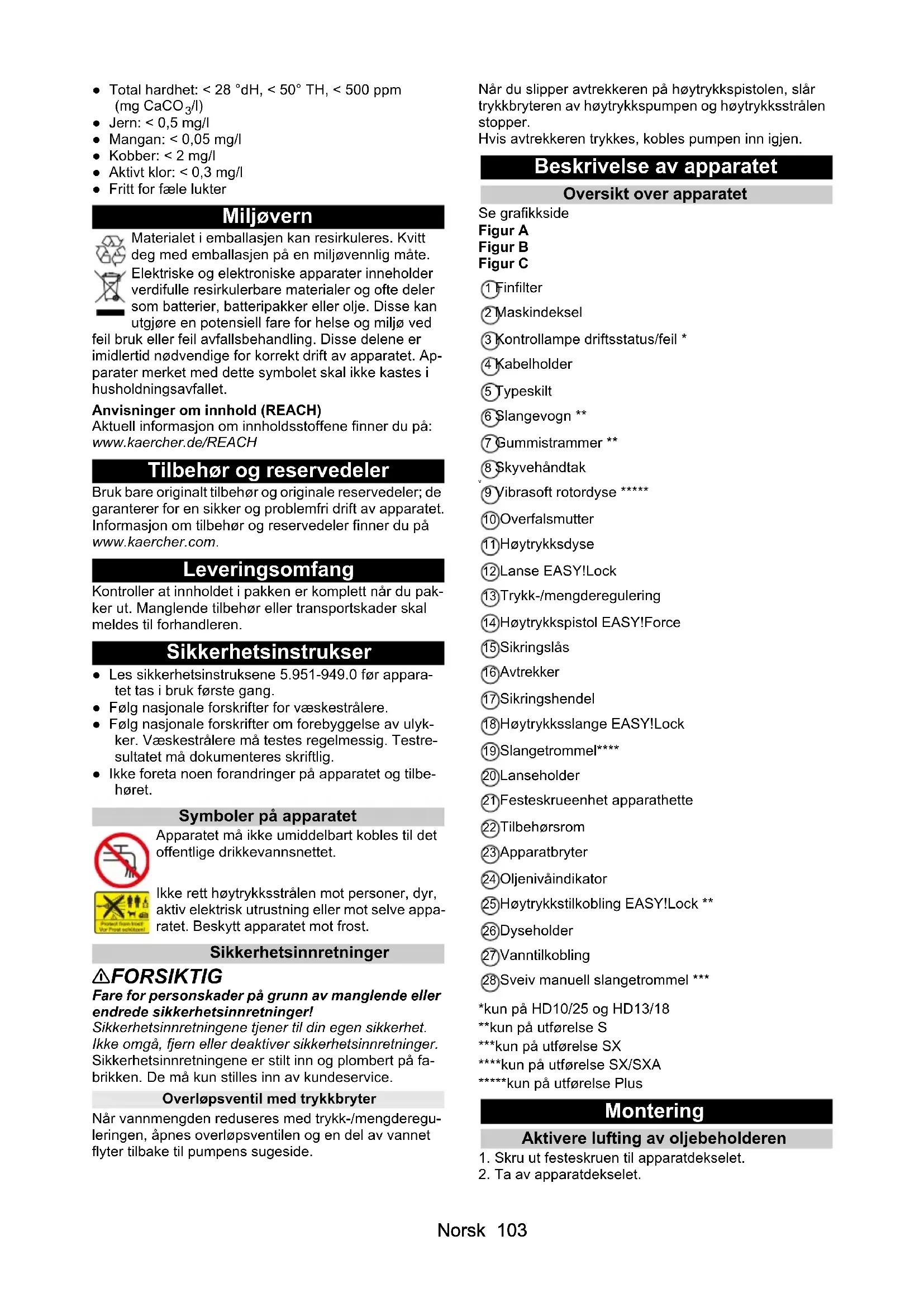

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på en miljøvennlig måte. Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om innholdsstoffene finner du på: www.kaercher.de/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Kontroller at innholdet i pakken er komplett når du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.

Sikkerhetsinstrukser

• Les sikkerhetsinstruksene 5.951-949.0 før apparatet tas i bruk første gang.
• Følg nasjonale forskrifter for væskestrålere.
• Følg nasjonale forskrifter om forebyggelse av ulykker. Væskestrålere må testes regelmessig. Testresultatet må dokumenteres skriftlig.
• Ikke foreta noen forandringer på apparatet og tilbehøret.

Ikke rett høytrykksstrålen mot personer, dyr, aktiv elektrisk utrustning eller mot selve apparatet. Beskytt apparatet mot frost.

Sikkerhetsinnretninger

⚠FORSIKTIG

Fare for personskader på grunn av manglende eller endrede sikkerhetsinnretninger!

Sikkerhetsinnretningene tjener til din egen sikkerhet. Ikke omgå, fjern eller deaktiver sikkerhetsinnretninger. Sikkerhetsinnretningene er stilt inn og plombert på fabrikken. De må kun stilles inn av kundeservice.

Overløpsventil med trykkbryter

Når vannmengden reduseres med trykk-/mengdereguleringen, åpnes overløpsventilen og en del av vannet flyter tilbake til pumpens sugeside.

Når du slipper avtrekkeren på høytrykkspistolen, slår trykkbryteren av høytrykkspumpen og høytrykksstrålen stopper.

Hvis avtrekkeren trykkes, kobles pumpen inn igjen.

Beskrivelse av apparatet

Oversikt over apparatet

Se grafikkside

Figur A

Figur B

Figur C

① Finfilter
2 Maskindeksel
③ Kontrollampe driftsstatus/feil *
④ Kabelholder
⑤ Typeskilt
⑥ Slangevogn **
⑦Gummistrammer **
⑧ Skyvehändtak
⑨ Vibrasoft rotordyse *****
⑩ Overfalsmutter
⑪Høytrykksdyse
⑫Lanse EASY!Lock
⑬Trykk-/mengderegulering
⑭Høytrykkspistol EASY!Force
⑮Sikringslås
16 Avtrekker
⑰Sikringshendel
⑱Høytrykksslange EASY!Lock
⑲Slangetrommel****
20Lanseholder
21 Festeskrueenhet apparathette
22 Tilbehørsrom
23 Apparatbryter
24 Oljenivåindikator
25Høytrykkstilkobling EASY!Lock **
26 Dyseholder
27 Vanntilkobling
28 Sveiv manuell slangetrommel ***
*kun på HD10/25 og HD13/18
**kun på utførelse S
***kun på utførelse SX
****kun på utførelse SX/SXA
*****kun på utførelse Plus

Montering

Aktivere lufting av oljebeholderen

1. Skru ut festeskruen til apparatdekselet.

2. Ta av apparatdekselet.

3. Klipp av tuppen på oljetankdekselet så langt at det dannes en liten åpning.

Figur D

①Deksel

② Oljebeholder

1. Fest apparatdekselet.

Kontrollere oljenivå

1. Sett apparatet på et vannrett underlag.

2. Oljenivået må være mellom "MIN"- og "MAX"-merkene på oljenivåindikatoren.

Drei kabelholderen

Ved behov kan kabelholderne dreies.

1. Skru ut skruen ca. 4 omdreininger.

Figur E

① Skrue

② Kabelholder

1. Trekk ut kabelholderen og drei den til ønsket stilling.

2. Trykk kabelholderen mot apparatet slik at den griper inn i sperren.

3. Trekk til skruen.

Montere tilbehør

Merknad

EASY!Lock-systemet forbinder komponentene raskt og sikkert med kun én omdreining med hurtiggjenger.

1. Sett høytrykksdysen på lansen.

2. Monter overfalsmutteren og trekk den til for hånd (EASY!Lock).

3. Koble strålerøret til høytrykkspistolen og trekk det til for hånd (EASY!Lock).

Figur F

For apparater uten slangetrommel:

1. Koble høytrykksslangen til høytrykkspistolen og apparatets høytrykkstilkobling og trekk til for hånd (EASY!Lock).

1. Koble høytrykksslangen til høytrykkspistolen og stram for hånd (EASY!Lock).

Elektrisk tilkobling

⚠️FARE

Fare for personskader fra elektrisk støt

Støpselet er ment for frakobling fra nettet.

Bruk en skjøteledning med tilstrekkelig tverrsnitt (se "Tekniske data").

Vikle av skjøteledningen helt fra kabeltrommelen.

1. Vikle ut strømledningen og legg den ut på gulvet.

2. Sett støpselet inn i stikkontakten.

Vanntilkobling

Tilkobling til en vannledning

ADVARSEL

Tilbakestrømning av forurenset vann i drikkevann- snettet

Helsefare

Ta hensyn til forskriftene fra vannverket.

I henhold til gyldige forskrifter må apparatet aldri brukes på drikkevannsnettet uten systemskille. Bruk en systemskiller fra KÄRCHER eller alternativt en systemskil-

ler i henhold til NS-EN 12729 type BA. Vann som har gått gjennom en systemskiller, er ikke lenger klassifisert som drikkevann. Koble alltid systemskilleren til vannforsyningen, aldri direkte til apparatets vanntilkobling.

1. Kontroller vannforsyningen for tilførselstrykk, tilførselstemperatur og tilførselsmengde (se kapittel Tekniske spesifikasjoner).

2. Forbind systemskilleren og apparatets vanntilkobling med en vanntilførselsslange (krav til vanntilførselsslange, se kapittel Tekniske spesifikasjoner).

3. Åpne vanntilførselen.

Suge vann fra beholder

1. Skru fast sugeslangen med filteret på vanntilkoblingen (bestillingsnummer for filteret, se kapittel Tekniske spesifikasjoner).

2. Luft ut apparatet (se kapitlet Lufte ut apparatet).

Lufte ut apparatet

1. Skru høytrykksdysen av strålerøret.

2. La apparatet gå til vannet kommer ut uten bobler.

3. Ved lufteproblemer må apparatet kjøres i 10 sekunder, deretter slås av. Gjenta prosessen flere ganger.

4. Slå av apparatet.

5. Skru høytrykksdysen på strålerøret.

Betjening

⚠️FARE

Fare for personskader

Høytrykksstrålen kan forårsake skader.

Fest aldri avtrekkeren og sikkerhetsspaken i inntrykket posisjon.

Ikke bruk høytrykkspistolen hvis sikkerhetsspaken er skadet.

Kontakt kundeservice hvis sikkerhetsspaken er defekt. Skyv sikkerhetslåsen til høytrykkspistolen fremover før alt arbeid på apparatet.

Apparatet skal aldri brukes uten montert lanse. Kontroller at lansen er festet godt. Lansen må være strammet for hånd.

Hold høytrykkspistolen og strålerøret med begge hendene.

Kontroller apparatet, tilbehør, tilførselsledninger og tilkoblinger med tanke på skader. Apparatet skal kun brukes når det er i feilfri stand.

Manuell slangetrommel

Enheten er utstyrt med en manuell slangetrommel (HD 9/20-4 SX Plus og HD10/21-4 SX Plus).

Rulle ut slangen

1. Vri sveiven på slangetrommelen mot klokken.

2. Rull slangen helt ut.

Rulle opp slangen

1. Tøm slangen helt.

2. Vri sveiven på slangetrommelen med klokken.

3. Rull opp slangen helt.

Automatisk slangetrommel

Apparatet er utstyrt med en automatisk slangetrommel (på apparatvarianter HD...SXA).

Rulle ut slangen

1. Trekk ut slangen.

2. Slangetrommelen kobler seg inn ved avlastning.

Rulle opp slangen

⚠️FARE

Fare for personskader

Hvis høytrykkslangen slippes under oppviklingen, kan den bevege seg ukontrollert og slå mot gjenstander og slynges rundt.

Hold høytrykkslangen godt og før den under oppviklingsprosessen.

Ikke grip inn i slangetrommelen.

1. Trekk slangen kort ut og avlast den.
   Slangetrommelen ruller slangen automatisk opp.
2. Under opprullingen kan du regulere opprullingshastigheten ved å føre slangen.

Drift

Åpne/stenge høytrykkspistolen

1. Trykk inn sikkerhetsspaken og avtrekkeren. Høytrykkspistolen åpnes.

2. Slipp sikkerhetsspaken og avtrekkeren. Høytrykkspistolen lukkes.

Drift med høytrykk

Merknad

Apparatet er utstyrt med en trykkbryter. Motoren starter kun hvis høytrykkspistolen er åpnet.

1. Ved apparater med slangetrommel: Rull høytrykks-slangen helt ut fra slangetrommelen.
2. Sett apparatbryteren på "I". Ved HD 10/25...og 13/18...: Kontrollampen lyser grønt.
3. Avsikre høytrykkspistolen ved å skyve sikkerhetslåsen for høytrykkspistolen bakover.
4. Åpne høytrykkspistolen.

⚠️FARE

Fare for personskader

Vannstrålen som kommer ut av trykk-/mengdereguleringen, kan forårsake personskader.

Pass på at forbindelsen mellom trykk-/mengderegule- ringen og lansen ikke løsner.

1. Still inn arbeidstrykk og vannmengde ved å dreie på trykk- og mengdereguleringen.

Merknad

Ved det laveste transportvolumet sørger spillvarmen fra motoren for en oppvarming av vannet til ca. 15 °C.

Drift med rengjøringsmiddel

ADVARSEL

Feil omgang med rengjøringsmidler

Helsefare

Følg sikkerhetsanvisningene for rengjøringsmiddelet.

OBS

Uegnede rengjøringsmidler

Skade på apparatet og objektene som skal rengjøres Bruk kun rengjøringsmidler som er godkjent av KÄRCHER.

Følg doseringsanbefalingene og anvisningene som følger med rengjøringsmiddelet.

Vær sparsommelig i bruken av rengjøringsmidler for å skåne miljøet.

Merknad

KÄRCHER rengjøringsmidler garanterer at arbeidet skjer uten problemer. Innhent råd eller be om å få tilsendt vår katalog eller våre informasjonsblader om rengjøringsmidlene.

Merknad

Det trengs en skumlanse (ekstrautstyr) til drift med rengjøringsmiddel.

1. Skru av beholderen.

Figur G

① Beholder
2 Skummunnstykke
③ Høytrykkspistol
④ Sugeslange
⑤ Blendesett Innblanding av rengjøringsmiddel: 3=høy, 2=mid- dels, 1=lav

1. Sett ønsket blender inn i sugeslangen.

2. Fyll rengjøringsmiddelet i beholderen.

3. Skru beholderen på skummunnstykket.

4. Ta strålerøret av høytrykkspistolen.

5. Plasser koppskumlansen på høytrykkspistolen og stram den for hånd.

6. Ta høytrykksvaskeren i bruk.

Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den tørre overflaten og la det virke litt (ikke tørke).
2. Spyl det løsnede smusset av med høytrykksstrålen.

Etter drift med rengjøringsmiddel

Koppskumlansen må spyles etter bruk for å unngå at rengjøringsmiddel hoper seg opp.

1. Skru av beholderen.
2. Hell rester av rengjøringsmiddelet tilbake i leveringsemballasjen.
3. Fyll beholderen med rent vann.
4. Skru beholderen på begerskumlansen.
5. Kjør begerskumlansen i ca. 1 minutt for å spyle ut rester av rengjøringsmiddel.
6. Tøm beholderen.

Avbryte driften

1. Steng høytrykkspistolen. Apparatet slås av.
2. Skyv sikkerhetslåsen framover. Høytrykkspistolen er sikret.

Fortsette driften

1. Skyv sikkerhetslåsen bakover. Høytrykkspistolens sikring er opphevet.
2. Åpne høytrykkspistolen. Apparatet slås på.

Beredskapstid

Kun utførelsene HD 10/25... og HD 13/18... er utstyrt med denne funksjonen.

Innenfor beredskapstiden starter apparatet när høytrykkspistolen åpnes. Kontrollampen lyser grønt.

Hvis høytrykkspistolen forblir lukket i 30 minutter, avsluttes beredskapstiden. Kontrollampen blinker grønt.

Tilbakestill beredskapstid

1. Sett apparatbryteren på "0".
2. Vent i noen sekunder.
3. Sett apparatbryteren på "I".
   Apparatet kan stilles om til kontinuerlig drift av kunde-service.

Avslutte driften

ADVARSEL

Fare for skålding

Vannrester i det utkoblede apparatet kan varmes opp. Når du fjerner slangen fra vanntilførselen, kan det oppvarmede vannet sprute ut og forårsake skålding. Ikke fjern vanntilførselsslangen før apparatet er avkjølt.

1. Steng vanninntaket.
2. Åpne høytrykkspistolen.
3. Sett apparatbryteren til "I" og la apparatet gå i 5 til 10 sekunder.
4. Steng høytrykkspistolen.
5. Sett apparatbryteren på "0".
6. Trekk støpselet ut av stikkontakten med tørre hender.
7. Fjern vanntilførselen.
8. Åpne høytrykkspistolen til apparatet er trykkløst.
9. Skyv sikkerhetslåsen framover. Høytrykkspistolen er sikret.

Transport

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved transport og lagring.

OBS

Fare for materielle skader Beskytt avtrekkeren på høytrykkspistolen mot skader.

• Transportere apparatet i kjøretøy: Sikre apparatet så det ikke kan skli eller velte iht. gjeldende retningslinjer.
• Transportere apparatet over lengre avstander: Trekk eller skyv apparatet med skyvebøylen.

Transport med kran

⚠️FARE

Fare for personskader

Et apparat som transporteres feil med kran, kan falle ned og forårsake skader.

Følg lokale sikkerhetshenvisninger og forskrifter om forebygging av ulykker.

Apparatet skal kun transporteres med kran av personer som er opplært i betjening av kranen.

Kontroller om løfteverktøyet er skadet før hver transport med kranen.

Løft bare apparatet som beskrevet i slutten av kapitlet. Ikke fest lastopptaksinnretningen på skyvebøylen for apparatet.

Ikke surr løftekjettinger rundt apparatet.

Sikre løfteinnretningen slik at lasten ikke blir hengende utilsiktet utenfor.

Før transport med kran fjerner du lansen med høytrykkspistolen, dysene og andre løse gjenstander.

Ikke transporter andre gjenstander på apparatet under løftingen.

Ikke stå under lasten.

Pass på at det ikke befinner seg noen personer i kranens fareområde.

1. Fest løfteinnretningen på apparatet.

Figur H

Figur I

Figur J

Lagring

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved transport og lagring. Oppbevar apparatet kun innendørs.

Oppbevare apparatet

1. Plasser lansen med høytrykkspistolen i dyseholderen og la den gå i inngrep i lanseholderen.
2. Vikle strømkabelen rundt kabelholderen og fest den med kabelklemmen.
3. Vikle opp høytrykksslangen:
   a Versjon S: Vikle opp høytrykkslangen, plasser den på slangevognen og fest med gummiklemmen.
   b Versjon SX/SXA: Vikle høytrykksslangen på slangetrommelen

Frostbeskyttelse

OBS

Frost ødelegger apparatet hvis det ikke er helt tomt for vann.

Oppbevar apparatet på et frostfritt sted.

Hvis frostfri oppbevaring ikke er mulig:

1. Tapp ut vannet.
2. Pump vanlig frostbeskyttelsesmiddel gjennom apparatet.
3. Kjør apparatet i maks. 1 minutt til pumpen og ledningene er tomme.

Merknad

Bruk vanlig frostbeskyttelsesmiddel basert på glykol for biler. Ta hensyn til håndteringsforskriftene fra produsenten av frostbeskyttelsesmiddel.

Stell og vedlikehold

⚠️FARE

Utilsiktet start av apparatet

Fare for personskader, elektrisk støt Slå apparatet av før alt arbeid og trekk ut støpselet.

Merknad

Gammel olje skal bare kastes på steder som er ment for dette. Lever den gamle oljen på dette stedet. Det er straffbart å forurense miljøet med gammel olje.

Sikkerhetsinspeksjon/vedlikeholdskontrakt

Du kan avtale regelmessig sikkerhetsinspeksjon med forhandleren din, eller inngå en vedlikeholdskontrakt. Snakk med dem for råd.

Vedlikeholdsintervaller

Før hver bruk

• Kontroller om strømledningen er skadet. En ledning som er skadet må skiftes av autorisert kundeservice eller et elektrofirma.
• Kontroller om høytrykksslangen er skadet. En høytrykksslange som er skadet må skiftes ut.
• Kontroller om apparatet er tett. 3 dråper vann per minutt er tillatt. Hvis det lekker mer enn det, må du kontakte kundeservice.

Ukentlig

- Kontroller oljenivået. Ved melkeaktig olje (vann i oljen) må du kontakte kundeservice omgående.

• Rengjør finfilteret.

Figur K

① Filterhus

② Finfilter

③ O-ring

④ Håndtak, utfellbart

⑤ Tilkoblingsstusser

⑥ Overfalsmutter

c Trekk finfilteret i det utfellbare håndtaket ut av filterhuset.

d Spyl finfilteret med rent vann eller blås av det med trykkluft.

e Kontroller O-ringen på finfilteret og skift den ved behov.

f Sett finfilteret inn i filterhuset.

g Kontroller O-ringen på tilkoblingsstussen og skift den ved behov.

h Fest tilkoblingsstussen.

i Skru på overfalsmutteren og trekk den til for hånd.

Hver 500. driftstime, minst årlig

- La kundeservice utføre vedlikehold på apparatet.

- Skift oljen i høytrykkspumpen:

a Vipp apparatet bakover og legg det ned.

b Plasser en oppsamlingsbeholder for gammel olje under utløpsrenna.

Figur L

①Parentes

②O-ring

③ Plugg

④ Utløpsrenne

c Trekk ut klemmen nedover.

d Trekk ut pluggen.

e Tapp ut oljen i et oppsamlingskar.

f Kontroller O-ringen på pluggen, skift den ved behov.

g Sett inn pluggen og sikre den med klemmen.

h Tørk av all olje som er igjen i utløpsrenna.

i Rett opp apparatet.

j Skru ut festeskruen til apparatdekselet.

k Ta av apparatdekselet.

I Ta av lokket på oljebeholderen.

Figur D

①Deksel

② Oljebeholder

m Fyll ny olje sakte slik at luftbobler kan slippe ut. Oljemengde og -type, se "Tekniske data".

n Sett på lokket på oljebeholderen igjen.

o Sett på og fest apparatdekselet igjen.

p Kjør apparatet i 5 minutter og kontroller deretter oljenivået på nytt.

Vedlikeholdsarbeid

Skifte ut høytrykksslange på automatisk slangetrommel

ADVARSEL

Fare for personskader

Slangetrommelen kan dreie veldig fort og uventet når sperringen løsner.

Følg de påfølgende trinnene nøye, og sikre slangetrommelen som beskrevet.

Merknad

Bare høytrykksslanger i utførelsen "Ultra Guard" er egnet for dette apparatet.

1. Rull høytrykksslangen helt ut fra slangetrommelen.

2. Før en unbrakonøkkel SW 10 gjennom den sekskantede åpningen i huset. Sett nøkkelen så langt inn at slangetrommelen er blokkert.

Figur N

1 Åpning, sekskantet

Figur O

① Unbrakonøkkel SW 10

1. Skru ut 2 skruer.

Figur P

① Slangepropp

② Høytrykksslange

③ Skrue

1. Fjern slangestopperen fra høytrykkslangen.

2. Trekk ut sikkerhetskroken.

Figur Q

① Slangetilkobling

② Underlagsskiver

③ Høytrykksslange.

4 Sikkerhetskrok

1. Trekk høytrykksslangen ut av slangetilkoblingen.

2. Før den nye høytrykkslangen gjennom slangeføringsrullene og sett den inn i slangetilkoblingen. Hold høye med dreieretningen på slangetrommelen.

Figur R

① Slangeføringsrull

1. Sett sikkerhetskroken inn i slangetilkoblingen.

2. Kontroller om alle underlagsskiver sitter bak sikkerhetskroken.

3. Plasser slangeproppen i den andre enden av høytrykksslangen. Avstand til slangeenden ca. 1 m (til høytrykkspistolen).

4. Koble apparatet til vann- og strømforsyningen, kjør i gang og kontroller tilkoblingen med tanke på lekkasjer.

5. Stram slangen og hold den på plass. Trekk ut unbrakonøkkelen när slangen er strammet.

6. Lås opp slangetrommelen ved å trekke i høytrykksslangen og la høytrykksslangen rulle opp sakte.

Kontroller opprullingshastigheten ved å holde fast slangen.

1. Sett på lokket igjen.

Skifte ut høytrykksslange på manuell slangetrommel

1. Rull høytrykksslangen helt av slangetrommelen.

Figur S

1. Løft ut festeklemmen for høytrykksslangen og trekk ut slangen.

2. Skyv slangenippelen helt inn i knutestykket på slangetrommelen og sikre den med festeklemmen.

Utbedring av feil

⚠️FARE

Utilsiktet start av apparatet, berøring av strømførende deler

Fare for personskader, elektrisk støt

La alle kontroller av og alt arbeid på elektriske deler utføres av en fagperson.

Oppsøk autorisert kundeservice ved feil som ikke er oppført i dette kapitlet.

Kontrollampe

Merknad

Denne funksjonen er bare tilgjengelig ved HD 10/25... og HD 13/18....

Kontrollampen indikerer driftstilstander (grønn) og feil (rød).

Tilbakestilling av kontrollampen

1. Sett apparatbryteren på "0".

2. Vent i noen sekunder.

3. Sett apparatbryteren på "I".

Visning av driftsstatus

Permanent lys grønt

Apparatet er driftsklart.

Blinker grønt 1 gang

Etter 30 minutter kontinuerlig drift er driftsberedskapen utløpt, og apparatet kobles ut (sikkerhet hvis høytrykksslangen har sprukket).

For å starte beredskapstiden på nytt:

1. Sett apparatbryteren på "0".

2. Vent i noen sekunder.

3. Sett apparatbryteren på "I".

Visning av feil

Blinker rødt 1 gang

Høytrykkssiden er utett.

1. Kontroller høytrykksslangen, slangeforbindelsene og høytrykkspistolen for lekkasjer.

Blinker rødt 2 ganger

Motoren er for varm.

1. Sett apparatbryteren på "0".

2. La apparatet avkjøles.

3. Sett apparatbryteren på "I".

Merknad

Hvis denne feilen oppstår gjentatte ganger, må du kontrollere dyse, vanntilførselstemperatur, omgivelsestemperatur og nettspenning med tanke på feil.

Blinker rødt 3 ganger

1. Kontroller strømtilkoblingen og nettsikringene.

Blinker rødt 4 ganger

Strømopptaket er for høyt.

1. Henvend deg til kundeservice.

Feil uten visning

a Sett apparatbryteren på "0".

b Sett apparatbryteren på "I".

1. La motoren avkjøles:

a Sett apparatbryteren på "0".

b La apparatet avkjøles.

c Sett apparatbryteren på "I".

1. Kontroller om strømledningen er skadet.

2. Kontroller nettspenningen.

3. Oppsøk kundeservice ved elektrisk feil.

Apparatet bygger ikke opp trykk

1. Kontroller om høytrykksdysen har riktig størrelse (se kapitlet "Tekniske data").

2. Rengjør eller skift ut dysen.

3. Luft ut apparatet (se kapitlet "Luft ut vanntilkobling/apparat").

4. Rengjør finfilteret, skift ved behov (se kapitlet "Pleie og vedlikehold/ukentlig").

5. Kontroller vanntilførselsmengden (nødvendig mengde finner du i kapitlet "Tekniske data").

6. Oppsøk kundeservice ved behov.

Opp til 3 dråper vannlekkasje per minutt er tillatt.

- Ved større lekkasje må apparatet kontrolleres av kundeservice.

Pumpen banker

1. Kontroller vanntilførselsmengden (nødvendig mengde finner du i kapitlet "Tekniske data").

2. Luft ut apparatet (se kapitlet "Luft ut vanntilkobling/apparat").

3. Rengjør finfilteret, skift ved behov (se kapitlet "Pleie og vedlikehold/ukentlig").

4. Oppsøk kundeservice ved behov.

For lav innblanding av rengjøringsmiddel

1. Kontroller om begerskumlansen som brukes, passer for apparatets transportvolum.

2. Etterfyll begeret for begerskumlansen.

3. Sett en større blende på sugeslangen.

4. Kontroller om det finnes opphopning av rengjøringsmiddel i sugeslangen og begerskumdysen. Fjern avleiringer med lunkent vann.

5. Oppsøk kundeservice ved behov.

Skumdannelsen er for liten

1. Kontroller om begerskumlansen som brukes, passer for apparatets transportvolum.

2. Kontroller om det har hopet seg opp rengjøringsmiddel i sugeslangen og begerskumlansen. Fjern avleiringer med lunkent vann.

3. Oppsøk kundeservice ved behov.

Garanti

Vår ansvarlige salgsorganisasjon for de enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner bes du henvende deg til din forhandler eller nærmeste autoriserte kundeservice og fremvise kjøpskvitteringen. (Se adresse på baksiden)

Videre garantiinformasjon (hvis tilgjengelig) finner du i serviceområdet på ditt lokale Kärcher-nettsted under "Nedlastinger".

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen-de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: Høytrykksspyler

Type: 1.286-xxx.x

Gjeldende EU-direktiver

2000/14/EF

Anvendte nasjonale standarder

Lydeffektnivå dB(A)

HD 9/20-4 S(XA)

Målt: 91

Garantert: 93

HD 10/21-4 S(XA)

Målt: 91

Garantert: 93

HD 13/18-4 S(XA)

Målt: 91

Garantert: 93

HD 10/25-4 S(XA)

Målt: 91

Garantert: 93

Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Tekniske spesifikasjoner

				HD 9/20-4 S	HD 9/20-4 SX Plus	HD 9/20-4 SXA	HD 10/21-4 S	HD 10/21-4 SX Plus	HD 10/21-4 SXA	HD 10/21-4 S
Landsspesifikke varianter
Land EU EU EU EU EU KAP
Elektrisk tilkobling
Spenning			V			400			400
F	a	s	e	~		3	3	3	3	3
Frekvens Hz 50 50 50 50 50 50 50
Maks. tillatt nettimpedans Ω -			-	-	-	-	-	-
Tilkoblingskapasitet kW			7,0 7,0 7,0 8,0 8,0 8,0 8
Beskyttelsesgrad				IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Nettsikring (treg, kar. C)			A	16	16	16	16	16	16	16
Skjøteledning 10 m			mm2	2,5 2,5	2,5 2,5	2,5 2,5
Skjøteledning 30 m			mm2	4	4	4	4	4	4	4
Vanntilkobling
Tilførselstrykk (maks.)			MPa	1	1	1	1	1	1	1
Tilførselstemperatur (maks.)			°C	60	60	60	60	60	60	60
Tilførselsmengde (min.)			l/h	1100	1100	1100	1200	1200	1200	1200
Innsugingshøyde (maks.) m			0,5 0,5 0,5	0,5 0,5	0,5 0,5
Minste lengde vanntillførselsslange			m	7,5 7,5	7,5 7,5	7,5 7,5
Minste diameter vanntilførselsslange			in	1	1	1	1	1	1	1
Sugefilter bestillingsnummer				4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0

		HD 9/20-4 S	HD 9/20-4 SX Plus	HD 9/20-4 SXA	HD 10/21-4 S	HD 10/21-4 SX Plus	HD 10/21-4 SXA	HD 10/21-4 S
Effektspesifikasjoner apparat
Dysestørrelse på standarddysen 047 047 047 050 050 050 050
Vanntrykk med standard dyse MPa 20 20 20 23 23 23 21
Driftsovertrykk (maks.) MPa 25 25 25 25 25 25
Transportmengde, vann l/min 15 15 15 16,7 16,7 16,7 16,67
Rekylkraften til høytrykkspistolen N 48 49 49 56 56 56 56
Mål og vekt
Gjennomsnittlig driftsvekt kg 62,4 67,1 74 63,4 68,1 75 63,4
Lengde mm	607 607 607 607 607 607 607
Bredde	mm	518 518	518 518	518 518	518
Høyde	mm	1063	1063	1063	1063	1063	1063	1063
Oljemengde	l	1,0	1,0	1,0	1,0	1,0	1,0	1
Oljetyper	Type	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90
Registrerte verdier mht. EN 60335-2-79
Hånd-arm-vibrasjonsverdi	m/s^2	3,6	3,7	3,7	4,6	4,4	4,4	4,6
Usikkerhet K	m/s^2	0,9	0,9	0,9	1,0	0,9	0,9	1
Lydtrykknivå L_pA	dB(A)	72	72	72	72	75	75	70
Usikkerhet K_pA	dB(A)	3	3	3	3	3	3	3
Målt lydeffektnivå L_WA	dB(A)	91	91	91	91	91	91	91
garantert lydeffektnivå L_WA,d	dB(A)	93	93	93	93	93	93	93
		HD 10/25-4 S	HD 10/25-4 SXA	HD 10/25-4 S	HD 10/25-4 S	HD 10/25-4 SXA	HD 13/18-4 S	HD 13/18-4 SXA
Landsspesifikke varianter
Land		EU	EU	KAP	KAP	EU II	EU	EU
Elektrisk tilkobling
Spenning	V	400			400			220
Fase	~	3	3	3	3	3	3	3
Frekvens	Hz	50 50 60	60 50 50	50
Maks. tillatt nettimpedans	Ω	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Tilkoblingskapasitet	kW	8,8	8,8	7,5	8	8,5	8,8	8,8
Beskyttelsesgrad		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Nettsikring (treg, kar. C)	A	16	16	25	16	25	16	16
Skjøteledning 10 m	mm^2	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Skjøteledning 30 m	mm^2	4	4	4	4	4	4	4
Vanntilkobling
Tilførselstrykk (maks.)	MPa 1	1	1	1	1	1	1
Tilførselstemperatur (maks.)	°C	60	60	60	60	60	60	60
Tilførselsmengde (min.)	l/h	1200	1200	1200	1200	1200	1500	1500
Innsugingshøyde (maks.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Minste lengde vanntillførselsslange	m	7,5	7,5	7,5	7,5	7,5	7,5	7,5
Minste diameter vanntilførselsslange in		1	1	1	1	1	1	1
Sugefilter bestillingsnummer		4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0

HD 10/25-4 S

HD 10/25-4SXA

HD 10/25-4 S

HD 10/25-4 S

HD 10/25-4SXA

HD 13/18-4 S

HD 13/18-4SXA

Effektspesifikasjoner apparat
Dysestørrelse på standarddysen 047 047 055 050 050 075 075
Vanntrykk med standard dyse MPa 25 25 19 22 23 18 18
Driftsovertrykk (maks.) MPa 28 28 22 25 26 25 25

Transportmengde, vann l/min 16,67 16,67 16,67 16,67 16,67 21,67 21,67
Rekylkraften til høytrykkspistolen N 62 62 54 58 60 68 68
Mål og vekt

Gjennomsnittlig driftsvekt	kg	67	78,6	67,0	67	75	69,8	81,4
Lengde	mm	607	607	607	607	607
Bredde	mm	518	518	518	518	518
Høyde	mm	1063	1063	1063	1063	1063	1063	1063
Oljemengde	l	1,0	1,0	1	1	1	1,0	1,0
Oljetyper	Type	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90

Registrerte verdier mht. EN 60335-2-79

Hånd-arm-vibrasjonsverdi	m/s2	4,7	4,7	6,1	6,6	5,3	3,7	3,7
Usikkerhet K	m/s2	1	1	1,5	1,2	1,3	0,9	0,9
Lydtrykknivå LpA	dB(A)	74	76	75	75	75	74	75
Usikkerhet KpA	dB(A)	3	3	3	3	3	3	3
Målt lydeffektnivå LWA	dB(A)	91	91	91	91	91	91	91
garantert lydeffektnivå LWA,d	dB(A)	93	93	93	93	93	93	93

Unntaksgrunn i henhold til forordning (EU) 2019/1781 vedlegg I avsnitt 2 (12): j)

Med forbehold om tekniske endringer.

Indhold

Miljøbeskyttelse 112

Tilbehør og reservedele.... 112

Leveringsomfang.... 112

Pleje og vedligeholdelse.... 115

EU-overensstemmelseserklæring 118

Tekniske data 118

Tilbehør og reservedele

Stikket anvendes til netseparation.

Fare for tilskadekomst og beskadigelse

Kontroller løftegrejet for beskadigelse inden transport med kran.

Kontrollér maskinen for beskadigelse før hver transport med kran.

Fare for tilskadekomst og beskadigelse

Pleje og vedligeholdelse

⚠️FARE

Blinker rødt 2 gange

Motoren er for varm.

Blinker rødt 3 gange

Blinker rødt 4 gange

Skumdannelsen er for lav

EU-overensstemmelseserklæring
