| Produkttype | Trykkluftpistol (spikerpistol) |
| Merke | Metabo |
| Modell | DSN 50 |
| Forventet bruk | Neddriving av skjulte spikerhoder i profesjonell bruk |
| Strømforsyning | Trykkluft |
| Maksimalt tillatt arbeidstrykk | 8 bar (vanlig estimat, se henvis til enheten) |
| Pneumatisk kobling | 1/4" hurtigkobling |
| Utløsersystem | Utløsersikkerhet (individuell utløsning med sikkerhetssekvens) |
| Smøring | Anbefalt Metabo trykkluftolje, 3 til 5 dråper per 15 min med kontinuerlig drift |
| Filtervedlikehold | Rengjøring av filteret på den pneumatiske koblingen minst en gang per uke |
| Sikkerhet - Verneutstyr | Bruk vernebriller og hørselsvern |
| Sikkerhet - Bruk | Rett ikke mot deg selv eller andre; koble luftforsyningen fra før vedlikehold |
| Sikkerhet - Begrensninger | Ikke bruk på stillaser, stiger eller for transportapplikasjoner |
| Tilbehør | Bruk kun originalt Metabo tilbehør |
| Reparasjoner | Overlat til en kvalifisert profesjonell som bruker Metabo reservedeler |
| Samsvar | I samsvar med gjeldende direktiver (se samsvarserklæring) |
Ofte stilte spørsmål - DSN 50 METABO
Brukerspørsmål om DSN 50 METABO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Luftpistol i PDF-format gratis! Finn veiledningen din DSN 50 - METABO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. DSN 50 av merket METABO.

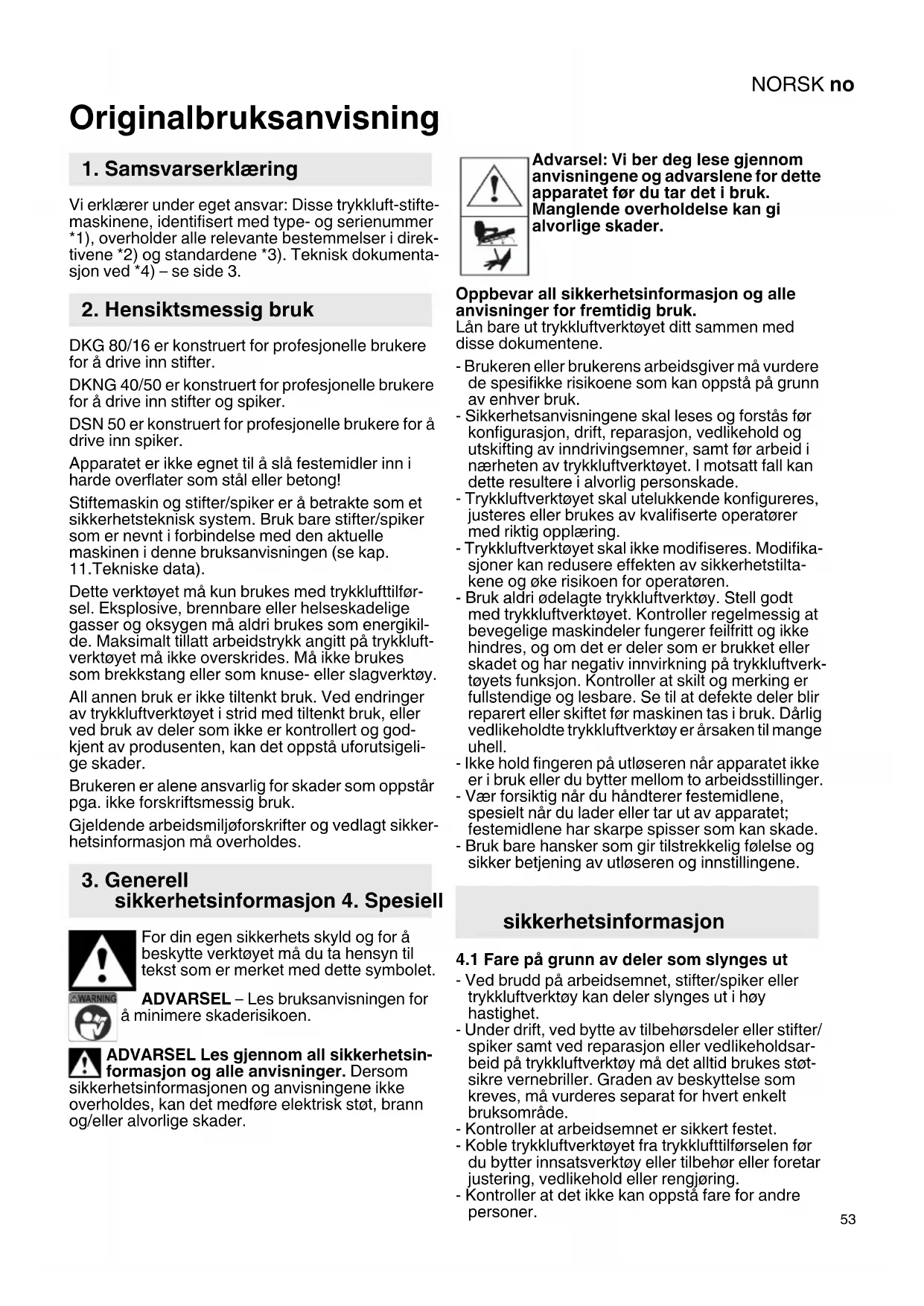

BRUKSANVISNING DSN 50 METABO
ADVARSEL: Vi ber deg lese gjennom anvisningene og advarslene for dette apparatet før du tar det i bruk. Manglende overholdelse kan gi alvorlige skader.
2. Hensiktsmessig bruk
DKG 80/16 er konstruert for profesjonelle brukere for å drive inn stifter.
DKNG 40/50 er konstruert for profesjonelle brukere for å drive inn stifter og spiker.
DSN 50 er konstruert for profesjonelle brukere for å drive inn spiker.
Apparatet er ikke egnet til å slå festemidler inn i harde overflater som stål eller betong!
Stiftemaskin og stifter/spiker er å betrakte som et sikkerhetsteknisk system. Bruk bare stifter/spiker som er nevnt i forbindelse med den aktuelle maskinen i denne bruksanvisningen (se kap. 11.Tekniske data).
Dette verktøyet må kun brukes med trykklufttilførsel. Eksplosive, brennbare eller helseskadelige gasser og oksygen må aldri brukes som energikilde. Maksimalt tillatt arbeidstrykk angitt på trykkluftverktøyet må ikke overskrides. Må ikke brukes som brekkstang eller som knuse- eller slagverktøy.
All annen bruk er ikke tiltenkt bruk. Ved endringer av trykkluftverktøyet i strid med tiltenkt bruk, eller ved bruk av deler som ikke er kontrollert og godkjent av produsenten, kan det oppstå uforutsigelige skader.
Brukeren er alene ansvarlig for skader som oppstår pga. ikke forskriftsmessig bruk.
Gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.
3. Generell sikkerhetsinformasjon 4. Spesiell
For din egen sikkerhets skyld og for å beskytte verktøyet må du ta hensyn til tekst som er merket med dette symbolet.
ADVARSEL – Les bruksanvisningen for minimere skaderisikoen.
ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.
Advarsel: Vi ber deg lese gjennom anvisningene og advarslene for dette apparatet før du tar det i bruk. Manglende overholdelse kan gi alvorlige skader.
Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.
Lån bare ut trykkluftverktøyet ditt sammen med disse dokumentene.
- Brukeren eller brukerens arbeidsgiver må vurdere de spesifikke risikoene som kan oppstå på grunn av enhver bruk.
- Sikkerhetsanvisningene skal leses og forstås før konfigurasjon, drift, reparasjon, vedlikehold og utskifting av inndrivingsemner, samt før arbeid i nærheten av trykkluftverktøyet. I motsatt fall kan dette resultere i alvorlig personskade.
- Trykkluftverktøyet skal utelukkende konfigureres, justeres eller brukes av kvalifiserte operatører med riktig opplæring.
- Trykkluftverktøyet skal ikke modifiseres. Modifikasjøner kan redusere effekten av sikkerhetstiltakene og øke risikoen for operatøren.
- Bruk aldri ødelagte trykkluftverktøy. Stell godt med trykkluftverktøyet. Kontroller regelmessig at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på trykkluftverktøyets funksjon. Kontroller at skilt og merking er fullstendige og lesbare. Se til at defekte deler blir reparert eller skiftet før maskinen tas i bruk. Dårlig vedlikeholdte trykkluftverktøy er årsaken til mange uhell.
- Ikke hold fingeren på utløseren når apparatet ikke er i bruk eller du bytter mellom to arbeidsstillinger.
- Vær forsiktig när du håndterer festemidlene, spesielt när du lader eller tar ut av apparatet; festemidlene har skarpe spisser som kan skade.
- Bruk bare hansker som gir tilstrekkelig følelse og sikker betjening av utløseren og innstillingene.
sikkerhetsinformasjon
4.1 Fare på grunn av deler som slynges ut
- Ved brudd på arbeidsemnet, stifter/spiker eller trykkluftverktøy kan deler slynges ut i høy hastighet.
- Under drift, ved bytte av tilbehørsdeler eller stifter/spiker samt ved reparasjon eller vedlikeholdsarbeid på trykkluftverktøy må det alltid brukes støtsikre vernebriller. Graden av beskyttelse som kreves, må vurderes separat for hvert enkelt bruksområde.
- Kontroller at arbeidsemnet er sikkert festet.
- Koble trykkluftverktøyet fra trykklufttilførselen før du bytter innsatsverktøy eller tilbehør eller foretar justering, vedlikehold eller rengjøring.
- Kontroller at det ikke kan oppstå fare for andre personer.
NORSKno
- Operatøren og vedlikeholdspersonell må fysisk være i stand til å kontrollere størrelsen, vekten og effekten av trykkluftverktøyet.
- Holde trykkluftverktøyet riktig: Vær forberedt på å stå imot vanlige eller plutselige bevegelser – hold begge hendene klar.
- Sørg for å stå stødig og i balanse.
- Unngå utilsiktet bruk. Dersom lufttilførselen blir brutt, må ikke utlöseren (9) aktiveres.
- Bruk bare smøremidler som er anbefalt av produ-senten.
- Bruk personlig verneutstyr og husk alltid å bruke vernebriller og hørselsvern. Bruk av personlig verneutstyr, som for eksempel sklisikre vernesko, reduserer risikoen for personskader.
- Du må aldri rette en driftsklart stiftemaskin mot deg selv eller andre personer.
- Når du arbeider, må stiftemaskinen holdes slik at ingen kroppsdeler kan bli skadet ved en eventuell rekyl.
- Utløs aldri stiftemaskinen ut i luften.
- En driftsklart stiftemaskin må kun bæres etter håndtaket (10) og aldri med aktivert utløser (9).
- Ta hensyn til forholdene på arbeidsplassen. Det kan forekomme at stifter/spiker slår gjennom tynne arbeidsemner, eller at de glir av arbeidsemner ved arbeid på hjørner og kanter, slik at personer blir utsatt for fare.
- Hold hender og bein bort fra skuddretningen og forviss deg om at festemidlene ikke kan trenge inn i noen kroppsdel.
- Husk hele tiden på at festemiddelet kan prelle av mot overflaten og forårsake skade.
- Før bruk skal apparatet kontrolleres for defekter og deler som er montert feil eller slitte.
- Opplysningene om hvilke festemidler som kan brukes, må omfatte minimal og maksimal diameter, lengde, kaliber og vinkel på festemidlene.
- Maksimalt driftstrykk Ps max må ikke overskrides när det brukes trykkluftutstyr.
Koble bare til trykkluftledninger som er sikret mot at det tillatte driftstrykket kan overskrides med mer enn 10% (f.eks. med en trykkreduksjonsenhet)
4.3 Fare på grunn av tilbehørsdeler/inndrivingsemner
- Skill trykkluftverktøyet fra lufttilførselen før du setter på eller tar av beskyttelsesdekselet (1), bytter tilbehør eller verktøy og før du gjør justeringer.
- Bruk bare tilbehør og festemidler som er tilpasset dette apparatet i størrelse og type og som har de spesifikasjonene som står oppført i bruksanvisningen.
- Sørg for å bare bruke verktøyholdere som er i god stand. Ved bruk av mangelfulle tilbehørsdeler kan det forekomme at disse går i stykker under bruk og blir slynget ut.
- Bruk bare smøremidler som er godkjente av produsenten.
- Opplysningene om hvilke festemidler som kan brukes, må omfatte minimal og maksimal diameter, lengde, kaliber og vinkel på festemidlene.
4.4 Farer på arbeidsplassen
- Skliing, snubling og fall er hovedårsakene til skader på arbeidsplassen. Vær forsiktig med overflater som kan ha blitt glatte på grunn av bruk
av trykkluftverktøy, og med luftslangen på grunn av snublefare. - Gå forsiktig inn i ukjente omgivelser. Det kan finnes skjulte farer i form av strømkabler eller andre forsyningsledninger.
- Trykkluftverktøyet er ikke beregnet for bruk i eksplosjonsfarlige atmosfærer og er ikke isolert mot kontakt med elektriske strømkilder.
- Kontroller at det ikke finnes strøm-, vann- eller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).
- Hold uvedkommende borte fra arbeidsområdet. Marker arbeidsområdet tydelig.
- Len deg ikke for langt forover. Skal bare brukes på sikre arbeidsplasser
4.5 Fare på grunn av støy
- Påvirkning av høye støynivåer kan ved manglende hørselsvern føre til permanent hørselsskade, hørselstap og andre problemer som tinnitus (øresus, susing, piping eller brumming i øret).
- Det er viktig å foreta en risikovurdering med hensyn til disse farene og iverksette egnede kontrollmekanismer.
- Lydnivået kan dessuten reduseres gjennom tilrettelegging av arbeidsplassen, f.eks. ved å legge arbeidsemner på lyddempende underlag.
- Bruk egnet hørselsvern i henhold til instruksene fra din arbeidsgiver og kravene i HMS-forskriftene.
- Trykkluftverktøyet skal drives og vedlikeholdes i samsvar med anbefalingene i denne bruksanvisningen for å unngå unødvendig økning av støynivået.
- Forbruksmateriell og innsatsverktøy skal velges ut, vedlikeholdes og byttes i samsvar med anbefalingene i denne veiledningen for å unngå unødvendig høyning av støynivået.
- Den integrerte lyddemperen må ikke fjernes og må være i god stand.
- Trykkluft kan forårsake alvorlige personskader.
- Når trykkluftverktøyet ikke er i bruk, før du skifter tilbehør eller når du utfører reparasjoner, må lufttilførselen alltid slås av, luftslangen gjøres trykklös og trykkluftverktøyet kobles fra trykklufttilførselen.
- Rett aldri luftstrømmen mot deg selv eller andre mennesker.
- Slanger som fyker omkring, kan forårsake alvorlige skader. Derfor må du alltid kontrollere at slangene og festene er intakte og ikke har løsnet.
-
Hvis det benyttes universal-rotasjonskoblinger (klokoblinger), må det brukes låsetapper, og bruk Whipcheck-slangesikringer som beskyttelse i tilfelle svikt i forbindelsen mellom slangen og tryk- kluftverktøyet eller mellom slangene.
-
Sørg for at det angitte maksimaltrykket for trykkluftverktøyet ikke overskrides.
- Bær aldri trykkluftverktøy etter slangen.
- Hold fingeren bort fra utlöseren när apparatet ikke er i bruk eller du bytter fra en posisjon til en annen.
- Trekk aldri i slangen på et trykkluftapparat.
- Det er ikke tillatt å bruke surstoff eller brannfarlige gasser for å drive trykkluftutstyr siden det innebærer fare for brann og eksplosjon.
- Vær forsiktig når du bruker trykkluftutstyr og husk at håndtaket og kontrollelementene kan bli kalde.
4.7 Flere sikkerhetsanvisninger
- Følg eventuelt HMS-forskrifter eller ulykkesforebyggende forskrifter for bruk av kompressorer og trykkluftverktøy.
- Sørg for at maksimalt arbeidstrykk angitt i de tekniske spesifikasjonene ikke overskrides.
- Verktøyet må ikke overbelastes – bruk verktøyet kun i det ytelsesområdet som er oppgitt i de tekniske data.
- Bruk bare trygge smøremidler. Sørg for at det er tilstrekkelig ventilasjon på arbeidsplassen. Ved økt utstrømming: Kontroller trykkluftverktøyet og reparer ved behov.
- Ikke bruk dette verktøyet når du er ukonsentrert. Vær oppmerksom, pass på hva du gjør, og gå fornuftig frem når du arbeider med et trykkluftverktøy. Ikke bruk verktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av verktøyet kan føre til alvorlige skader.
- Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsområder og arbeidsområder uten lys kan føre til ulykker.
- Sikre trykkluftverktøy mot barn.
- Ikke oppbevar verktøyet ubeskyttet utendørs eller i fuktige omgivelser.
- Beskytt trykkluftverktøy, spesielt trykkluftforsyningen og betjeningselementer, mot støv og smuss.
- Stiftemaskiner med kontaktutløsning (se tekniske data) er merket med symbolet "Må ikke brukes fra stillas eller stige" og må ikke benyttes när du for eksempel skal: - forflytte deg til et annet arbeidssted ved hjelp av stillaser, trapper, stiger eller stigelignende konstruksjoner, f.eks. taklekter - stenge kister eller avlukker - installere transportsikringer, f.eks. på kjøretøyer og jernbanevogner
Naglepistoler med kontaktutløsning (se tekniske data) skal ikke brukes på enkelte områder, f.eks. - hvis skifte av posisjon skjer på stillaser, trapper, stiger eller tilsvarende konstruksjoner, som f.eks takbjelker. - lukking av kartonger, bokser eller kasser og montering av transportsikringsystemer på tilhengere
eller lastebiler
- Hold ikke fingeren på utløseren när du løfter opp apparatet, bytter mellom arbeidsområder eller -posisjoner eller när du går, siden en finger på utløseren lett kan gjøre at apparatet utløses uten å ville det. På apparater med vendbar utløser må du alltid kontrollere at det står på riktig modus.
- Dette apparatet har enten vendbar utløsning for kontaktutløsning eller permanent kontaktutløsning med utløsevelger eller er en kontaktutløser eller permanent kontaktutløser og er merket med ikonet ovenfor. Bruksområdet er produksjon av f.eks. paller, møbler, ferdighus, polstring eller forskaling.
- Hvis dette apparatet brukes i vendbar utløsemodus, må du alltid kontrollere at det er stilt på riktig utløsetype.
- Bruk ikke kontaktutløsefunksjonen på apparatet når du lukker kartonger eller kasser eller monterer transportsikringssystemer på tilhengere eller lastebiler.
- Vær forsiktig når du bytter fra et brukssted til et annet. Fare fra svingninger
- Påvirkning fra svingninger kan skade nerver og blodomløp i hender og armer
- Bruk varme klær når du arbeider i kalde omgivelser og hold hendene dine varme og tørre.
- Hvis du oppdager at huden på fingrene eller hendene er nummen, kribler, verker eller blir hvit, må du avbryte arbeidet med trykkluftverktøyet, varsle arbeidsgiver umiddelbart og oppsøke lege.
- For å unngå unødig forsterkning av svingningene skal dette trykkluftverktøyet brukes og vedlikeholdes slik det angis i denne bruksanvisningen.
- Forbruksmaterialene og verktøyholderne skal velges, vedlikeholdes og skiftes i samsvar med det som står i bruksanvisningen for å unngå at svingningene forsterkes.
- Hold i trykkluftverktøyet med et sikkert, men ikke altfor fast grep og sørg for tilstrekkelig håndreaksjonskraft, for svingningsrisikoen blir normalt sett større med større kraft i grepet.
Apparatet er ikke egnet til å slå festemidler inn i harde overflater som stål eller betong!
4.8 Fare fra gjenstander som flyr rundt
- Naglepistolen må ikke være koblet til når festemidler fjernes, det gjøres justeringer, blokkeringer løsnes eller det byttes tilbehør.
- Under drift må du påse at festemidlene alltid trenger riktig inn i materialet og ikke går av i retning av bruker og/eller andre personer.
- Under drift kan det slynges ut deler av arbeidsstykket eller fra feste- eller magasineringssystemet.
- Bruk alltid støtfast brille med sidebeskyttelse när du bruker apparatet.
- Risikoen for andre/utenforstående må vurderes av bruker.
- Vær forsiktig ved bruk av apparater uten kontakt med arbeidsstykket siden de kan løses ut utilsiktet og skade operatøren og/eller andre.
- Forviss deg om at apparatet alltid ligger godt an mot arbeidsstykket og ikke kan skli bort.
NORSKno
4.9 Fare fra gjentatte bevegelser
- Når du arbeider med trykkluftverktøy, kan det forekomme ubehag i hendene, armene, skuldrene, nakken eller andre kroppsdeler.
- Innta en god og ergonomisk kroppsholdning när du arbeider med trykkluftverktøy. - Stå støtt og unngå ustabile posisjoner.
- Operatøren bør forandre stilling hvis arbeidet foregår over lang tid. Det kan bidra til å gjør ubehaget mindre.
- Hvis operatøren har symptomer som varige eller gjentatte plager, smerter, hjertebank, leddsmerter, kløe, nummenhet, brennende følelese eller stivhet, er det varselsignaler som ikke skal ignoreres. Operatøren skal kontakte arbeidsgiver og oppsøke en kvalifisert lege.
4.10 Fare fra støv og damp
- Støver og damen som oppstår när trykkluftverktøyet brukes kan forårsake helseskader (f.eks. kreft, fødselsskader, astma og/eller dermatitt). Det er viktig å foreta en risikovurdering med hensyn til disse farene og iverksette egnede kontrolltiltak.
- Risikovurderingen må ta hensyn til støvet som oppstår når trykkluftverktøyet er i bruk og eksisterende støv som kan virvles opp.
- Utblåsingsluften skal føres slik at oppvirvling av støv i et støvfylt miljø holdes på et minimum.
- Dersom det oppstår støv og damp, er det en viktig oppgave å kontrollere frisettingen på arbeidsstedet.
- Alle påbygnings- og tilbehørsdeler for samling, avsuging eller undertrykking av flyvestøv eller damp skal brukes og vedlikeholds slik produsenten angir.
- Bruk egnet pustemaske i henhold til instruksene fra din arbeidsgiver eller kravene i HMS-forskriftene.
Informasjon i denne bruksanvisningen er merket som følger:
Fare! Advarsel mot personskader eller miljøskader.
OBS! Advarsel mot materielle skader.
4.11 Symboler på trykkluftverktøyet
Les bruksanvisningen før verktøyet tas i bruk.
Bruk hørselsvern!
Bruk hørselsvern!
Må ikke brukes fra stillas eller stige
Apparatet er utstyrt med utløsningsvern.
- Vær forsiktig når du bytter fra et brukssted til et annet."
Advarsel: Vi ber deg lese nøye gjennom anvisningene og advarslene for dette apparatet før du tar det i bruk. Manglende overholdelse kan gi alvorlige skader.
- Før arbeidsstart må du kontrollere at sikkerhets- og utløsermekanismene fungerer som de skal, og sørge for at skruer og muttere er godt festet.
- Apparatet må aldri endres, nødrepareres eller brukes til andre formål enn det som er angitt.
- Du må aldri demontere eller blokkere deler, f.eks. stiftemaskinens utløsermekanisme.
- Unngå at maskinen svekkes eller skades på noe måte.
5. Oversikt
Se side 2.
1 Beskyttelseshette *
2 Munning
3 Utløsningsvern*
4 Hendel (til å åpne vedlikeholdsluken)
8 DKG 114/65: bryter (forhåndsvelg modus for enkeltutløsning med sikringsfølge eller kontaktutløsning) *
9 U t l ø s e r
10 Håndtak
11 Trykklufttilkobling med filter
12 Innstikksnippel 1/4"
13 Sperrearm *
14 Magasinskyver
15 Magasin
16 Utløserhendel (på apparater uten utløsningsvern) *
* avhengig av utstyret
6. Bruk
6.1 Før første gangs bruk
Skru inn innstikksnippelen (12).
6.2 Koble til trykkluftledning
Tøm magasinet (15) for å hindre at en stift/spiker blir støtt ut mens du kobler til. (I tilfelle indre deler i stiftemaskinen ikke befinner seg i utgangsstilling som følge av reparasjons- og vedlikeholdsarbeid eller transport).
Koble bare til trykkluftledninger som er sikret mot at det tillatte driftstrykket kan overskrides med mer enn 10% (f.eks. med en trykkreduksjons-enhet).
Bruk bare hurtigkoblinger. Koble til slik at den ikke stengbare innstikksnippelen er plassert på apparatet, slik at det ikke er mer trykkluft i apparatet når det kobles fra.
For å oppnå full effekt med trykkluftverktøyet skal du alltid bruke en trykkluftslange med en innvendig
diameter på minst 9 mm. For liten innvendig diameter kan redusere ytelsen betraktelig.
OBS! For at dette verktøyet skal få en lang levetid, må det være tilført pneumatisk olje i tilkelig grad. Dette kan gjøres som følger:
- Bruk smurt trykkluft uten påmontering av täkesmøreapparat.
– Uten täkesmøreapparat: Tilsett daglig olje via trykklufttilkoblingen. Ca. 3–5 dråper pneumatikkolje per 15 driftsminutter ved kontinuerlig bruk.
Hvis verktøyet ikke har vært i bruk på flere dager, må det tilsettes ca. 5 dråper pneumatikkolje for hånd i trykklufttilkoblingen.
6.3 Fylle magasinet
Når du skal fylle magasinet (15), må du holde apparatet slik at munningen (2) verken er rettet deg selv eller andre personer.
Når du skal fylle magasinet (15), må du holde apparatet slik at munningen (2) verken er rettet deg selv eller andre personer.
Se illustrasjonen fremst i bruksanvisningen.
- Betjen sperrearmen (13) (avhengig av utstyret) og deretter...
- Trekk tilbake magasinskyveren (14).
- Legg egnede stifter/spiker (se kap. 8. og 11.) i magasinet.
- Skyv inn magasinskyveren (14) (til den smekker på plass på sperrearmen (13) (avhengig av utstyret)).
6.4 Stille inn / bruke trykkluftverktøyet
Hold ikke fingeren på utløseren når du løfter opp apparatet, bytter mellom arbeidsområder eller -posisjoner eller når du går, siden en finger på utløseren lett kan gjøre at apparatet utløses uten å ville det.
OBS! Unngå tomslag – ikke løs ut med tomt magasin.
- Drei avluftdekselet (6) (modellavhengig) til ønsket stilling.
- På ømfintlige overflater settes beskyttelsesdekselet (1) på.
- Koble trykkluftverktøyet til trykklufttilførselen (se kapittel 6.2).
- Fyll magasinet (15) (se kapittel 6.3).
- Lufttrykket skal først stilles til den laveste verdien av anbefalt arbeidstrykk.
- Press stiftemaskinen med munningen (2) mot emnet og aktiver utløseren (9) (se kapittel 6.5).
- ∅k eller senk arbeidstrykket i trinn på 0,5 bar til du oppnår ønsket inndrivingseffekt.
Stiftemaskinen skal brukes med lavest mulig arbeidstrykk. (På den måten spares det gi, lydnivået reduseres og det blir mindre sje)
Pass på at det maksimale arbeidstrykket ikke overskrides.
- Skuddybden kan finjusteres med skuddstyrkejusteringen (7) (modellavhengig).
- Hvis festemidlene kommer i klem, skal apparatet skilles fra trykklufttilførselen, vedlikeholdsdekselet (9) åpnes med spaken (4) og det defekte festemiddelet fjernes.
- Ved lengre pauser eller avsluttet arbeid må du koble apparatet fra trykkluftkilden og tømme magasinet.
6.5 Løse ut trykkluftverktøy
Advarsel: DKG 80/16 arbeider uten utløsningsvern. Bruk langfingeren på frigjørings-
hendelen (16) for å låse opp apparatet. Først nå kan du utløse et slag med pekefingeren på utløseren (9).
De andre stiftemaskinene (alle utenom DKG 80/16) er utstyrt med utløsningsvern (3) og
merket med en likesidet trekant som står på hodet. Utløsningsvernet gjør at det bare er mulig å arbeide når utløsningsvernet (3) trykkes mot inndrivingsstedet, og utløseren (9) aktiveres. Disse apparatene kan bare brukes når utløsningsvernet fungerer som det skal.
7. Vedlikehold og stell
Fare! Før det utføres arbeid på verktøyet, må trykklufttilkoblingen kobles fra og magasinet nes.
Fare! Vedlikeholds- eller reparasjonsarbeider utover det som er beskrevet i dette kapittelet, un utføres av fagfolk.
- Beskytt trykklufttilkoblinger fra stiftemaskin og slangeledning mot tilsmussing.
- Sørg for at trykkluftverktøyet er sikkert ved å foreta regelmessig vedlikehold.
- Kontroller at skruefester sitter fast, trekk til ved behov.
- Rengjør filteret i trykklufttilkoblingen minst en gang i uken.
- Det anbefales å koble en trykkreduksjonsenhet med vannutskiller og smøreapparat før trykkluftverktøyet.
- Ved økt utstrømming av olje eller luft må trykkluftverktøyet kontrolleres og ev. utbedres. (Se kapittel 9.)
8. Tilbehør
Bruk kun originalt Metabo-tilbehør.
Bruk kun tilbehør som er beregnet for dette trykkluftverktøyet og som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.
Fare! Reparasjoner på trykkluftverktøy må bare utføres av sakkyndige med originale
Metabo-reservedeler og i henhold til angivelsene i bruksanvisningen.
(Som sakkyndige regnes personer som på bakgrunn av faglig utdannelse og erfaring har tilstrekkelig kjennskap til stiftemaskiner, og som er så godt kjent med de gjeldende statlige forskrifter om arbeidsmiljø, ulykkesforebygging, retningslinjer og generelt anerkjente tekniske regelverk at de kan vurdere om stiftemaskinene er sikre og egnet til bruk.)
Ta kontakt med din Metabo-forhandler dersom du har Metabo trykkluftverktøy som må repareres. Adresser på www.metabo.com.
Du kan laste ned reservedelslister fra www.metabo.com.
10. Miljøvern
Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasje og tilbehør. Det må ikke oppstå fare fore personer og miljø.
Utrangerte apparater skal ikke kastes som restavfall, men bringes til et gjenvinningspunkt for maskiner, forpakninger og tilbehør.
11. Tekniske data
Forklaringer til opplysningene på side 3.
Med forbehold om endringer som følge av tekniske forbedringer.
V = luftforbruk per skudd
p = anbefalt arbeidstrykk
p_max. = maksimalt tillatt arbeidstrykk
L_C = påfyllingskapasitet for egnede kompressorer
AS = utløsningmetode:
S_1 = enkeltutløsning
S_2= enkeltutløsning med sikringsse-kvens
C = kontaktutløsning
Forklaring:
Enkeltutløsning: Utløseren (9) må aktiveres for hvert skudd. Utløseren må ha vært i utgangsposisjon før flere skudd kan utløses.
Enkeltutløsning med sikringssekvens: Både utløser (9) og utløsningsvern (3) må aktiveres ved hvert skudd, slik at hvert enkelt skudd blir utløst via utløseren når maskinens munning er satt mot ønsket inndrivingsted. Utløser og utløsningsvern må ha vært i utgangsposisjon før flere skudd kan utløses.
Kontaktutløsning: Både utløser (9) og utløsningsvern (3) må aktiveres ved hvert skudd, men aktiveringsrekkefølgen er ikke fastlagt. Når det skal utløses nye skudd, holder det at utløseren fortsatt er aktivert og utløsningsvernet aktiveres, eller omvendt.
Spiker som kan brukes:
N_Typ = t y p e
N_1^*=l e n g d e
N_T^- = träddiameter
Stifter som kan brukes:
K_Tvp = t y p e
K_B^''=ryggbredde
K_1 = l e n g d e
K_T^- = tråddiameter
A = m å l :
lengde x bredde x høyde
m = vekt (uten inndrivingsemne)
Angitte tekniske data kan variere i henhold til normene som gjelder til enhver tid.
Emisjonsverdier
Disse verdiene gjør det mulig å beregne utslippene til verktøyet og sammenligne det med andre verktøy. Den faktiske belastningen kan variere avhengig av bruksforhold og verktøyets tilstand. Ta hensyn til arbeidspauser og perioder med mindre belastning i beregningen. Sett opp vernetiltak for brukeren i henhold til de beregnede verdiene, f.eks. organisatoriske tiltak.
Vibrasjon (vektet effektiv akselerasjonsverdi; EN 28662-1, ISO 8662-11):
a_h =vibrasjonsemisjonsverdi
K_h =måleusikkerhet (svingning)
Lydnivå (EN 12549):
L_pA =lydtrykknivå
L_WA = lydeffektnivå
K_pA, K_WA = måleusikkerhet
Bruk hørselsvern!
