5IX90291 - Komfyr BLAUPUNKT - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis 5IX90291 BLAUPUNKT i PDF-format.
| Produkttype | Induksjonskomfyr med innebygd hette |
| Merke | Blaupunkt |
| Modell | 5IX90291 |
| Antall koksoner | 4 induksjonssoner |
| Sone diametere (mm) | Sone 1 : 90-100 (Booster 160 max), Sone 2 : 120 (Booster 200 max), Sone 3 : 120 (Booster 200 max), Sone 4 : 90-100 (Booster 160 max) |
| Maks effekt per sone (Booster) | Sone 1 : 3 kW, Sone 2 : 1,4 kW, Sone 3 : 1,4 kW, Sone 4 : 3 kW |
| Booster-funksjon | Ja, på hver sone, maks varighet 5 minutter |
| Hettype | Innebygd, 2 moduser: avtrekk eller filtrering (resirkulering) |
| Avtrekkshastigheter | 4 hastigheter (hvorav 4. tidsinnstilt i avtrekksmodus) |
| Vannoppsamlingsbeholderens kapasitet | 0,7 liter |
| Filtre | Metallfettfilter (kan rengjøres) + kullfilter (kan vaskes én gang, deretter byttes) |
| Filtermettingsalarm | Ja: 30 timer for fettfilter, 120 timer for kullfilter |
| Betjening | Berøringstaster (kapasitive) |
| Sikkerhetsfunksjoner | Barnesikring (Child Lock), kokedeteksjon, automatisk avstenging, indikasjon for restvarme (H) |
| Timer | Timer per sone (1-99 min) + nedtelling (1-99 min, uten stopp) |
| Rengjøring | Rengjøringsmiddel for glasskeramikk, ikke slipende produkter, skrape for gjenstridige rester |
| Strømforsyning | 220-240 V, 50/60 Hz (typisk estimat, sjekk merkeplaten) |
| Maksimal total effekt | Cirka 7,2 kW (summen av soner uten samtidighetsfaktor) |
| Installasjon | Innbygging i benkeplate, flere konfigurasjoner (avtrekk, resirkulering) |
Ofte stilte spørsmål - 5IX90291 BLAUPUNKT
Brukerspørsmål om 5IX90291 BLAUPUNKT
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Komfyr i PDF-format gratis! Finn veiledningen din 5IX90291 - BLAUPUNKT og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. 5IX90291 av merket BLAUPUNKT.
BRUKSANVISNING 5IX90291 BLAUPUNKT
Koketopp med avtrekkshette
En induksjonstopp er egnet til å monteres på en topp laget av naturstein (granitt, marmor), massivt tre og flislagte benkeplater. Når det gjelder benkeplater laget av forskjellige materialer, bør du spørre produsenten om de er egnet for montering av en induksjonstopp.


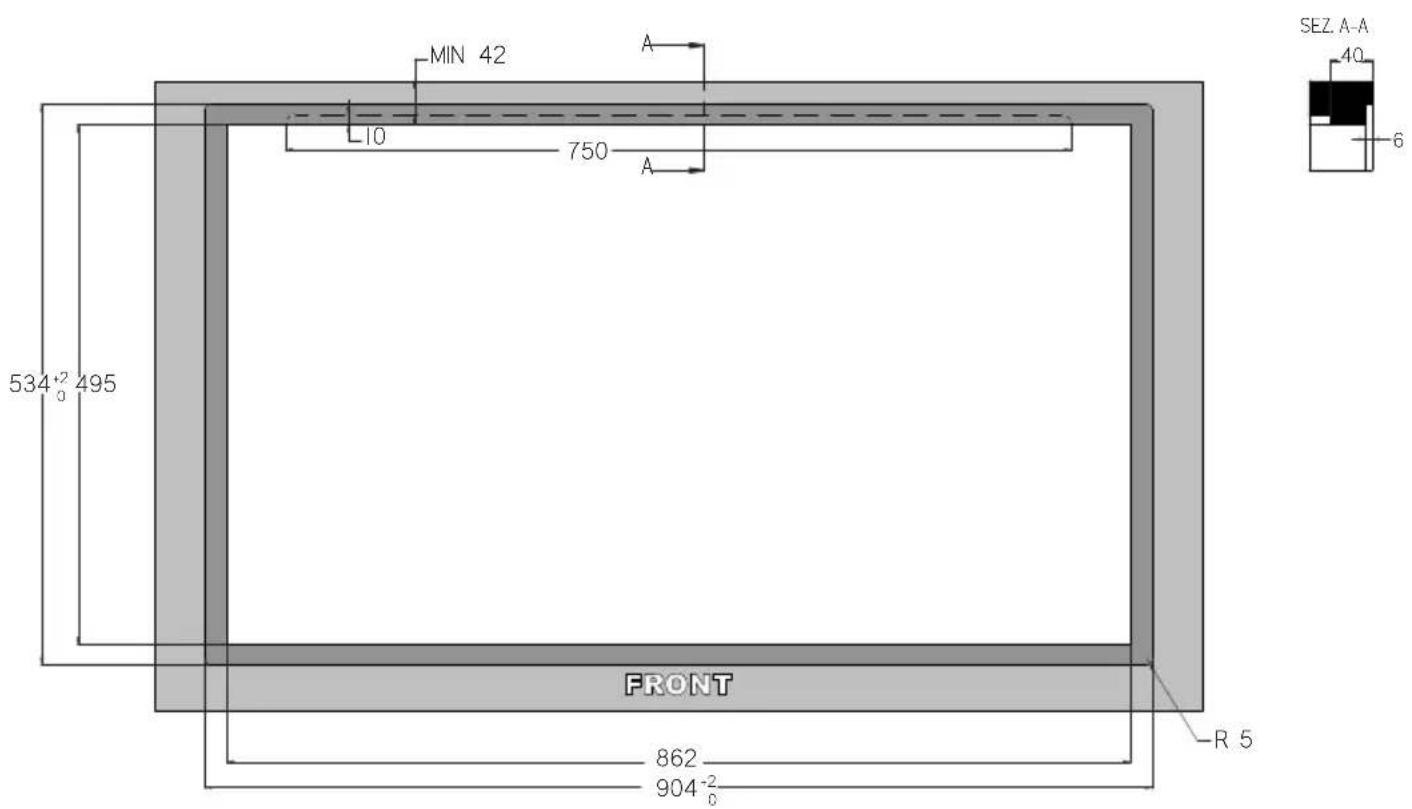

MIN 42 10 750 A 534⁺²₀ 495 FRONT 862 904⁻²₀ R 5 SEZ. A-A 40 6Brug ikke dampapparater, da dampen kan nå frem til de spændingsførende dele og forårsage kortslutning.
enhver form for dampapparater, da dampen kan nå frem til de spændingsførende dele og forår-sage kortslutning.
For at undgå skader på komfurets kant, skal følgende retningslinjer overholdes:

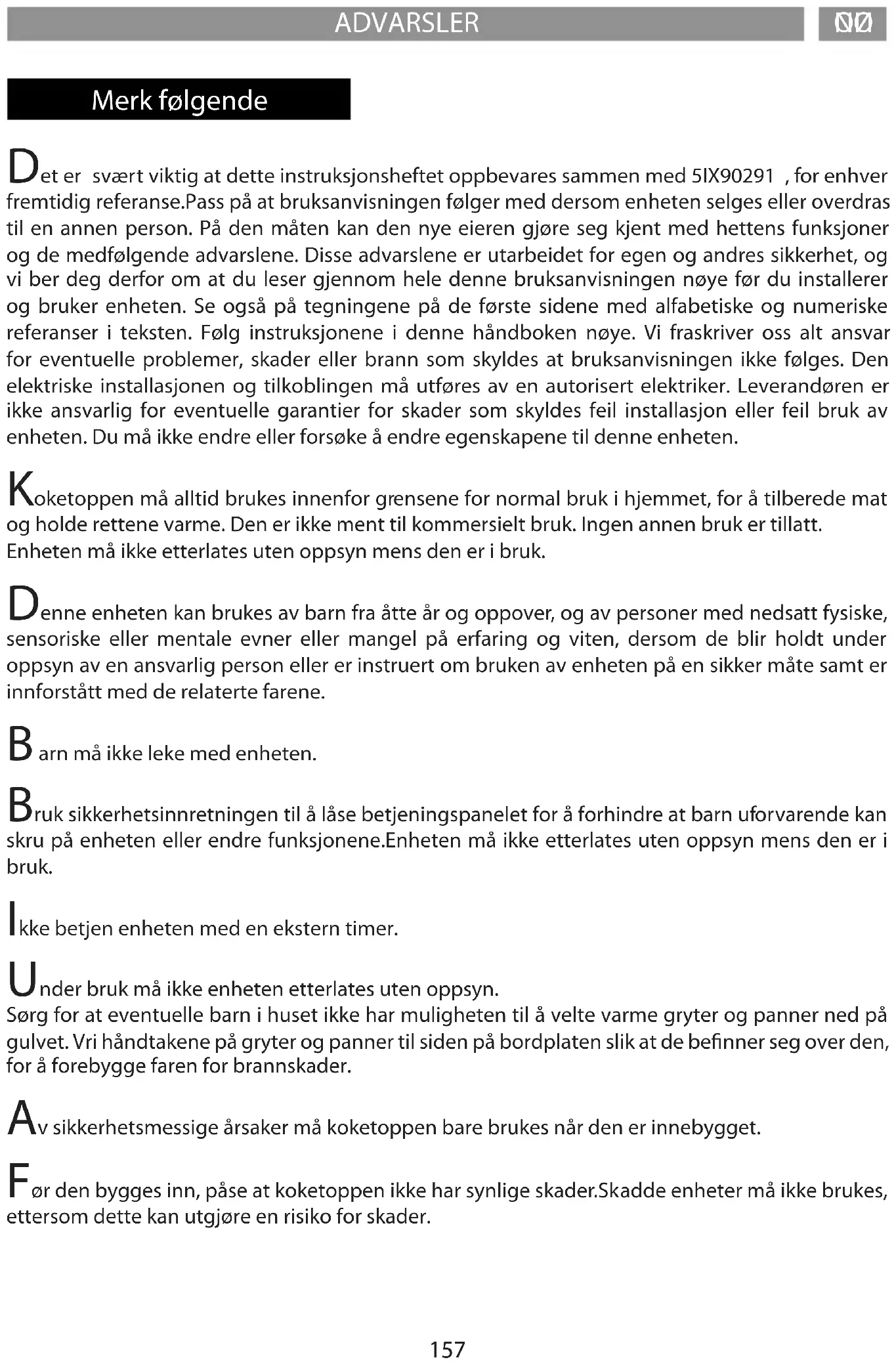

Det er svært viktig at dette instruksjonsheftet oppbevares sammen med 5IX90291, for enhver fremtidig referanse. Pass på at bruksanvisningen følger med dersom enheten selges eller overdras til en annen person. På den måten kan den nye eieren gjøre seg kjent med hettens funksjoner og de medfølgende advarslene. Disse advarslene er utarbeidet for egen og andres sikkerhet, og vi ber deg derfor om at du leser gjennom hele denne bruksanvisningen nøye før du installerer og bruker enheten. Se også på tegningene på de første sidene med alfabetiske og numeriske referanser i teksten. Følg instruksjonene i denne håndboken nøye. Vi fraskriver oss alt ansvar for eventuelle problemer, skader eller brann som skyldes at bruksanvisningen ikke følges. Den elektriske installasjonen og tilkoblingen må utføres av en autorisert elektriker. Leverandøren er ikke ansvarlig for eventuelle garantier for skader som skyldes feil installasjon eller feil bruk av enheten. Du må ikke endre eller forsøke å endre egenskapene til denne enheten.
Koketoppen må alltid brukes innenfor grensene for normal bruk i hjemmet, for å tilberede mat og holde rettene varme. Den er ikke ment til kommersielt bruk. Ingen annen bruk er tillatt. Enheten må ikke etterlates uten oppsyn mens den er i bruk.
Denne enheten kan brukes av barn fra åtte år og oppover, og av personer med nedsatt fysiske, sensoriske eller mentale evner eller mangel på erfaring og viten, dersom de blir holdt under oppsyn av en ansvarlig person eller er instruert om bruken av enheten på en sikker måte samt er innforstått med de relaterte farene.
Bruk sikkerhetsinnretningen til å låse betjeningspanelet for å forhindre at barn uforvarende kan skru på enheten eller endre funksjonene.Enheten må ikke etterlates uten oppsyn mens den er i bruk.
Ikke betjen enheten med en ekstern timer.
Under bruk må ikke enheten etterlates uten oppsyn.
Sørg for at eventuelle barn i huset ikke har muligheten til å velte varme gryter og panner ned på gulvet. Vri håndtakene på gryter og panner til siden på bordplaten slik at de befinner seg over den, for å forebygge faren for brannskader.
Av sikkerhetsmessige årsaker må koketoppen bare brukes när den er innebygget.
Før den bygges inn, påse at koketoppen ikke har synlige skader. Skadde enheter må ikke brukes, ettersom dette kan utgjøre en risiko for skader.
Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn.
Hvis strømledningen er skadet, må den bare skiftes ut av et servicesenter eller kvalifisert personell
Innbyggingenog den elektriske tilkoblingen av apparatet til nettverket kan bare utføres av spesialisert personell.Elektrisk sikkerhet garanteres bare när koketoppen er tilsluttet en normal jordforbindelse. Hvis du er i tvil, må du få det elektriske systemet kontrollert av en kvalifisert elektriker. Ikke koble komfyren til strømnettet med forlengelser eller flere stikkontakter, siden de ikke garanterer den nødvendige sikkerheten (f.eks. fare for overoppheting).
Før du kobler til koketoppen er det nødvendig å sammenligne tilkoblingsdataene (spenning og frekvens) på skiltet med de i det elektriske nettverket.
V ed utføring av installasjons- og vedlikeholdsarbeid samt reparasjon, må enheten være frakoblet strømnettet.
S amtlige forskrifter om luftavtrekk må overholdes
M ERK:Hvis overflaten er sprukket, må du slå av apparatet for å unngå elektrisk støt.
Åpnealdri enhetshuset.Enhver kontakt med strømførende deler eller modifisering av elektriske eller mekaniske konstruksjoner kan forårsake driftsavvik.
Induksjonstoppen må ikke brukes som en arbeidsbenk.Gryter, panner e.l. med ru bunn kan ripe opp koketoppen.
Hold alltid kokeflatene og kokekarene helt tørre.
Detelektriske systemet må ha en bryter oppstrøms for apparatet som garanterer en omnipolar frakobling med en kontaktåpning på minst 3 mm.
M ERK: Koketoppens beskyttelsesinnretninger skal enten være de som er designet av produsenten av koketoppen, de som ifølge instruksjonene fra produsenten av enheten er egnet for bruk, eller de som er innebygd i enheten. Bruk av uegnede sikkerhetsinnretninger kan forårsake ulykker.
Underinstallasjonen må enheten kobles til en strømforsyning der systemimpedansen må tilpasses en verdi på 0,005+j0,005[Ohm].
Brannfare
Olje og fett som er oppvarmet, antennes raskt.
Ikke etterlat varm olje eller fett på komfyren uten oppsyn.
I tilfelle oljen eller fettet antennes, må du ikke forsøke å slukke flammene med vann. Slukk flamme- ne med et lokk eller en tallerken med et brannsikkert teppe. Slå av koketoppen. Du må ikke under noen omstendigheter plassere antennelige gjenstander på koketoppen.
M ERK: Brannfare: Ikke etterlat gjenstander på komfyren.
Fare for brannskader
M ERK:Komfyren og de tilgjengelige delene blir varme under bruk.
Vær forsiktig, og unngå å berøre varmeelementene.
Hold barn under 8 år godt unna med mindre de er under konstant oppsyn.
NIkke legg gjenstander som kniver, gafler, skjeer og lokk på induksjonsfeltet. Disse kan overopphetes.
Ikke varm opp lukkede beholdere, f.eks. av tinn på konesonene.Trykket som oppstår kan få beholderen til å eksplodere.
Egnede kokekar
Det er bare ferromagnetiske kokekar som egner seg til induksjon. Spesielt godt egnet: emaljert stål, støpejern, spesielle boller i rustfritt stål spesiallaget for induksjon. Bare bruk gryter og panner med glatt bunn. Ikke innfr noen gjenstander mellom bunnen på gryten og toppen i glasskeramikk, f.eks. adaptere.
* Maksimal anbefalt diameter tilsvarer diameteren på kokesonen. Det er mulig å bruke potter med større diameter, men varmen vil da spre seg over dem på en mindre ensartet måte.
For å finne ut om kokekaret egner seg, kan du sjekke om det tiltrekkes av en magnet.
Det finnes et annet, spesiallaget kokekar til induksjon med en bunn som ikke er helt ferromagnetisk.
Uegnede kokekar
Aldri bruk kokekar av normalt, fint stål, glass, keramikk, kobber eller aluminium. Ikke sett et tomt kokekar på kokesonen. Det kan forårsake skader.
Hvis væsken fordamper helt fra kokekaret, kan det forårsake skader på toppen av glasskeramikk. Produsenten påtar seg ikke noe ansvar for slike skader.
Apparatet er utstyrt med kjøleventilator.Hvis det er en innebygd skuff under komfyren, må det være en god avstand mellom innholdet i skuffen og den nederste delan av apparatet for å unngå å blokkere ventilasjonen.
I en eventuell skuff under komfyren må det hverken oppbevares små genstander eller papir, som ved eventuell innsuging kan ødelegge ventilatoren og påvirke avkjølingen til apparatet. Skuffen må heller ikke inneholde brennbare gjenstander eller metallgjenstander som kan bli svært varme eller antennes.
Arbeidsbenken må være flat og vannrett. Møbelet må være ferdigskåret før enheten plasseres. Fjern sponene for ikke å skade de elektriske komponentene.
Når det gjelder ventilasjonen til komfyren, må følgende vurderes:
- Hvis komfyren er installert på en skuff, må det være en avstand på 70 mm mellom skuffen og den øverste del av arbeidsflaten (fig.1).
Hvis koketoppen er installert under et lokk, må den bare brukes mens lokket er åpent.
Ikke bruk apparater med damp, fordi dampen kan nå frem til de spenningsførende delene og forårsake kortslutning.
Enhver form for inngrep eller reparasjon av apparatet i garantiperioden må kun utføres av teknikere som er godkjent av produsenten. Hvis dette ikke gjøres vil garantien ikke gjelde, og hele garantien gjøres ugyldig. Ved eventuelle påfølgende problemer vil det ikke bli gitt noen garanti-dekning fra produsentens side.
Mangelfulle eller ødelagte deler må bare skiftes ut med originaldeler: bare slike garanterer at sikkerhetsstandardene blir overholdt.
Advarsel til personer med pacemaker: Husk på at det dannes elektromagnetisk felt i den umiddelbare nærheten av apparatet.
Det er en liten mulighet for at funksjonaliteten til pacemakeren kan påvirkes. Ved tvil, må du kontakte produsenten av pacemakeren eller legen din.
Etter bruk må komfyren slås av via betjeningspanelet. Du må ikke stole på grytedetektoren.
Advarsel: Ikke hell noe væske inn i innsugingsåpningen på hetten.
Advarsel: det anbefales å forsegle alle rørledninger med silikon eller teip, både til utførselsrørene og til koblingsstykkene til de forskjellige delene.
V ed installasjon, og i filtreringsmodus, må du være særlig oppmerksom på plasseringen av området til røykutføringen for å unngå mulig turbulens, på en slik måte, at dette ikke forstyrrer hverken innsugingen eller komfyren.
V ed installasjon i filtreringsmodus skal rørene plasseres inne sokkelen til møblet, og hvor det er utlufting på utsiden av dette ved hjelp av et spesielt gitter for å unngå en overoppheting på innsiden av sokkelen.
Skru først på innsugingsinnretningen når dekselet er åpent. For å åpne og lukke luken, må man bare bruke hullet.
Induksjonen kan skape en svak støy. Dette varierer etter materiale, typen komfyr og effekten som er valgt.
Når toppen brukes ofte starter kjøleviften for å beskytte elektronikken. Dette avgir en brummelyd, noe som er helt normalt
Første bruk
Rengjør med en fuktig klut, og tørk av komfyren før du bruker den første gang. Det anbefales å tørke apparatet med en fuktig klut etter rengjøring for å unngå kalkavleiringer.
Når apparatet skrus på for første gang, kan det avgi lukt eller røyk. Lukten blir mindre etter hver bruk, til den er helt borte. Lukt og røykdamp er ikke tegn på en feil tilkobling eller skader, og det er ikke helsefarlig.
Når apparatet skrus på for første gang viser skjermen den aktiverte modusen i ca. ett minutt.
Filtrering: Skjermen viser bokstaven C, og tasten for nullstilling av filtrene blinker fort.
Suging: Skjermen viser bokstaven C, og tasten for nullstilling av filtrene er slukket.
I denne fasen kan modusen endres ved å trykke på tasten F
Et pip bekrefter programendringen.
Nå den avsatte tiden er slutt, går programmet ut av denne tilstanden, og går i standby eller ved å trykke på tasten B slås motoren på/av
For å gjenkalle valget av funksjonstilstand kan du skru av og på apparatet igjen.
Merk: I filtreringsmodus forblir innsuging tent i 20 minutter ved minste hastighet, när lampenkes for å la eventuelt kondensat som har dannet seg under matlagingen fordampe.
B: Motor på/av-knapp: ved kontakt starter knappen motoren hvis tilgangen fører til at den slås av. Ved å trykke på knappene "+" og "-" kan innsugingshastigheten (effekten) varieres. I sugemodus er den sjette tidsbestemt.
C: Tast for å senke innsugingshastigheten (effekten): när du trykker på denne tasten reduseres hettens sugehastighet.
D: Tast for å øke innsugingshastigheten (effekten): när du trykker på denne tasten økes hettens sugehastighet.
G: Tilbakestill filterknappen: når du kontakter knappen, tilbakestiller du metningsvarselet «metallfettfilter».
Etter 30 timers aktivitet på hetten vil symbolene «F» vekselvis med «G» blinke, noe som indikerer behovet for å rengjøre metallfettfiltrene. Denne alarmen hemmer driften av sugekraften til tilbakestillingen, for å tillate tømming av vannoppsamlingstanken. (operasjon som skal utføres etter behov, og som er uansett obligatorisk ved enhver tilbakestilling av filtrene).
F: Knapp for tilbakestilling av filtre:Aktiv kun i filtreringsmodus:Når hetten har været i bruk i 120 timer, blinker symbolet F vekselvis med symbolet C, og angir behov for å rense/skifte ut de aktive kullfiltrene. Kullfiltrene kan vaskes i oppvaskmaskinen en enkelt gang, derefter må de skiftes ut.
I innsugingsmodus er kullfilteret deaktivert
A:Tidtaker-knappen:ved kontakt med knappen, uansett valgt sugehastighet, aktiveres timerfunksjonen. Ved første trykk er timervarigheten 5 minutter (angitt ved at tasten blinker en enkelt gang), ved annet trykk er varigheten 10 minutter (blinker to ganger) og ved tredje trykk er varigheten 20 minutter (blinker tre ganger). Timertasten blinker hele tiden mens denne funksjonen er aktiv. Et fjerde trykk på tasten deaktiverer timerfunksjonen.
E:Intensiv-knapp: när knappen trykkes inn, skifter motoren direkte til intensiv hastighet (4 hastighet, tidsinnstilles i ca. åtte minutter).
Hastighetstid er bare aktiv i sugemodus.
5IX92291 er utstyrt med elektroniske sensortaster som reagerer på berøring.
Slåførst på toppen og deretter på ønsket kokesone.
Å skru på komfyren
Trykk på strømstasten i minst 2 sekunder.
Samtilige displayer slås på. Av sikkerhetsmessige årsaker slår koketoppen seg av etter noen sekunder med inaktivitet.
Aktivering av ønsket kokesone
Trykk på tasten knyttet til alle soner av interesse.
Når «0» vises på displayet trykk på «+» eller «-» for å velge ønsket effekt fra 1 til P. Du kan aktivere matvarmerfunksjonen som indikeres av symbolet «U» ved å velge effektnivået mellom «0» og «1»
P: angir funksjonen for hurtigkoking Booster, og er til stede på hver kokesone. For å aktivere den må du bruke «+»-knappen til du kommer til styrke 9, for så å trykke ytterligere på knappen. En slik funksjon vil forbli aktiv i fem minutter, hvorpå systemet vil gå tilbake til styrke 9.
Det anbefales å bruke denne funksjonen for å få vannet til å koke raskere.
Påvisning av kokekar
Hvis ingen egnede kjeler plasseres eller gjenkjennes på de forskjellige kokesonene, vil pot detection-funksjonen angi denne mangelen med «u»-symbolet
Sett så en gryte som passer i diameter og materialer på kokesonen, som angitt i avsnittet om egnede kokekar.
Kokesonen slås av automatisk hvis det ikke påvises en akseptabel gryte.
Å slå av komfyren, og restvarme
Trykk på av-tasten Ⓘ
Indikatorlampen for hovedbryteren og indikatorlampene for de enkelte kokesonene slukkes.
Komfyren er slått av. Restvarmeindikatoren, som vises med en H på hver kokesone, forblir tent til disse kokesoner er tilstrekkelig avkjølt.
Advarsel: fare for brannskader
Slå på komfyren på vanlig måte for å fortsette kokingen.
Tabellen nedenfor viser den maksimale tiden for kontinuerlig koking for hvert enkelt effektnivå:
| Styrke Driftsbegrensning i minutter | |
| 1 520 | |
| 2 402 | |
| 3 318 | |
| 4 260 | |
| 5 212 | |
| 6 170 | |
| 7 139 | |
| 8 113 | |
| 9 | 90 |
| P | 5 |
Timer
Timerfunksjonen kan settes fra 1 til 99 minutter på hver kokesone.
For å aktivere timeren: Velg kokesonen og still inn den ønskede effekten, trykk samtidig på "+" og "-" tastene, og deretter på "+" eller "-" for å stille inn minuttene du ønsker.
Et lydsignal, som varer 2 minutter, angir slutten av den angitte tiden, og kokesonen slås av automatisk.
Nedtelling
Nedtellingsfunksjonen kan aktiveres både når toppen er av og på, og varierer fra 1 til 99 minutter. I motsetning til timeren sørger den dog ikke for avslåingen av kokesonene.
Når toppen er av: trykk på «+»- og «-»-tastene samtidig, og bruk deretter «+» eller «-» for å stille inn de ønskede minuttene. Displayet slås av, og to prikker nederst til høyre blinker.
Når koketoppen er på: uten å velge en bestemt kokesone, utfør samme prosedyre som när koketoppen er avslått.
Barnesikring
Komfyren er utstyrt med en sikkerhetslås slik at den ikke utilsiktet kan betjenes av barn. Den kan bare aktiveres hvis kokesonene ikke er valgt.
For å aktivere: trykk på strømknappen samtidig som du trykker på tasten som angir kokesonen nederst til høyre og - tasten, og trykk en gang til på tasten som angir kokesonen nederst til høyre.
Når barnelåsfunksjonen er aktivert, vises symbolet Lpå displayet.
For å deaktivere: trykk på strømknappen samtidig som du trykker på tasten som angir kokesonen nederst til høyre og - tasten. Trykk på - knappen igjen.
Komfyren må gjøres ren etter hver bruk. La den bli avkjølt før du gjør den ren.
Før den keramiske glassplaten gjøres ren anbefales det å aktivere barnesikringen, slik at toppen ikke slår seg på ved et uhell (se barnesikringsfunksjonen)
Bare bruk rengjøringsmidler som er beregnet til keramiske glassplater. Følg anvisningene på pakningen til det enkelte produktet.
Ikke bruk følgende rengjøringsmidler. Disse kan skade keramiske glassplater:
oppvaskmidler og/eller oppvaskmaskinsåpe,
rengjøringsmidler for glass,
rengjøringsmidler med natrium, ammoniakk, syrer eller klor
alle typer slipende rengjøringsmidler, svamper, koster
løsemidler
skitne viskelær
skarpe gjenstander
produkter til rengjøring av ovner og griller
alle former for damprengjøring, fordi dampen kan nå frem til de spenningsførende delene og forårsake kortsutning.
For å unngå at kanten på komfyren skades, må du overholde følgende retningslinjer:
Bare bruk varmt vann med litt såpe
Ikke bruk skarpe gjenstander eller slipemidler
Ikke bruk glasskraper.
Eventuelle matrester fjernes med en glasskrape. Pass på at du ikke påfører noen skade med glasskrapen.
Hvis det kommer sukker eller retter med sukker, plast eller metallfolie kommer på en varm komfyr, anbefales det å slå den av. Fjern slike ting fra konesonene straks, selv om toppen er varm. Bruk skraperen som hjelpemiddel, hvis dette avkjøles kan det skade keramikkglasset.
(Advarsel: fare for brannskader!) Fullfør rengjøring av kokesonen när den er avkjølt.
Oppmerkingen på komfyren kan bli nedslitt ved bruk av slipende og sterke rengjøringsmidler, stålsvamper og av grytebunnene. Ikke bruk slike rengjøringsprodukter. Men slike forhold kompromitterer ikke på noen måte produktets funksjonalitet.
Merk: alle emnene i dette avsnittet er bare av rent estetisk karakter, og påvirker ikke på noen måte funksjonaliteten til komfyren. Disse kan ikke gjenopprettes under garantiordningen.
FEILFINNINGSTABELL FOR KOMFYR
Følgende feil vises på skjermen til komfyren.
* Hvis feilen ikke forsvinner, ta kontakt med et autorisert servicesenter og oppgi feilkoden.
