5IX90291 - Komfur BLAUPUNKT - Gratis brugsanvisning og manual
Find enhedens vejledning gratis 5IX90291 BLAUPUNKT i PDF-format.
| Produkttype | Induktionskomfur med integreret emhætte |
| Mærke | Blaupunkt |
| Model | 5IX90291 |
| Antal kogezoner | 4 induktionszoner |
| Zonernes diametre (mm) | Zone 1 : 90-100 (Booster 160 maks.), Zone 2 : 120 (Booster 200 maks.), Zone 3 : 120 (Booster 200 maks.), Zone 4 : 90-100 (Booster 160 maks.) |
| Maks. effekt pr. zone (Booster) | Zone 1 : 3 kW, Zone 2 : 1,4 kW, Zone 3 : 1,4 kW, Zone 4 : 3 kW |
| Boosterfunktion | Ja, på hver zone, maks. varighed 5 minutter |
| Emhættetype | Integreret, 2 tilstande: udsugning eller recirkulation |
| Udsugningshastigheder | 4 hastigheder (heraf 4. tidsindstillet i udsugningstilstand) |
| Vandopsamlingsbeholderens kapacitet | 0,7 liter |
| Filtre | Metallisk fedtfilter (kan rengøres) + kulfilter (kan vaskes én gang, derefter udskiftning) |
| Filtermætningsalarm | Ja: 30 timer for fedtfilter, 120 timer for kulfilter |
| Betjening | Trykknapper (kapacitive) |
| Sikkerhedsfunktioner | Børnesikring (Child Lock), grydedetektion, automatisk slukning, indikation af restvarme (H) |
| Timer | Timer pr. zone (1-99 min) + nedtælling (1-99 min, uden stop) |
| Rengøring | Rengøringsmiddel til vitrokeramik, ikke slibende produkter, skraber til genstridige rester |
| Strømforsyning | 220-240 V, 50/60 Hz (typisk estimat, kontroller typeskiltet) |
| Maksimal total effekt | Omkring 7,2 kW (sum af zoner uden samtidighedsfaktor) |
| Installation | Indbygning i bordplade, flere konfigurationer (udsugning, recirkulation) |
Ofte stillede spørgsmål - 5IX90291 BLAUPUNKT
Brugerspørgsmål om 5IX90291 BLAUPUNKT
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Komfur i PDF-format gratis! Find din vejledning 5IX90291 - BLAUPUNKT og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. 5IX90291 af mærket BLAUPUNKT.
BRUGSANVISNING 5IX90291 BLAUPUNKT
Kogepladser med emhætte
Monteringanvisningar
Monteringsvejledning
En skylleplade er velegnet til montering på natursten (granit, marmor), massivt træ og flisebelagt bordplade. Spørg producenten, hvis der er tale om bordplader af forskellige materialer, om de er egnede til at montere en forsænket kogeplade.
Induksjonstopp
Monteringsanvisninger
Det er meget vigtigt, at denne instruktionsvejledning opbevares sammen med 5IX90291, til enhver fremtidig konsultation. Hvis apparatet skal sælges eller overdrages til en anden person, skal du sørge for, at hæftet leveres sammen, så den nye bruger kan gøres opmærksom på emhættens funktion og advarsler. Disse advarsler er for din og andres sikkerhed, og du bedes derfor læse dem grundigt, før du installerer eller bruger enheden. Se også tegningerne på de første sider, med bogstaver og tal, der henviser til den tilhørende tekst. Følg instruktionerne nøje i denne vejledning. Vi påtager os intet ansvar for eventuelle problemer, skader eller brande forårsaget af manglende overholdelse af instruktionerne i denne vejledning. Installationen og elektrisk tilslutning skal foretages af en kvalificeret tekniker. Leverandøren er ikke ansvarlig for garantier af skader forårsaget af forkert installation eller forkert brug af apparatet. Ændr ikke og forsøg ikke at ændre dette apparats kendetegn.
Kogepladen skal altid anvendes i normale husholdninger, ikke til erhvervsmæssig brug, til at tilberede og holde maden varm. Enhver anden brug er ikke tilladt. Under driften må apparatet ikke efterlades uden opsyn.
Apparatet kan anvendes af børn på mindst 8 år og af personer med nedsatte fysiske, sensoriske eller mentale egenskaber eller personer med manglende erfaring eller kendskab, så længe vedkommende overvåges eller instrueres i sikker brug af apparatet og hvis de har forstået faren ved at bruge apparatet.
Børn må ikke lege med apparatet.
SBrug kontrollåsen til at forhindre, at børn utilsigtet tænder for apparatet eller ændrer dets funktioner. Under driften må apparatet aldrig efterlades uden opsyn. Betjen ikke overfladen via en ekstern timer.
Apparatet må ikke efterlades uden opsyn, när det bruges.
Sørg for, at eventuelle tilstedeværende børn i huset ikke kan komme til at vælte varme gryder og pander ned på gulvet. Drej håndtagene på gryder og pander til siden, på arbejdsoverfladen, så de er over bordpladen for at forebygge risikoen for forbrændinger.
Af sikkerhedsmæssige årsager, må komfuret kun bruges efter, at det er indbygget.
Før det indbygges, skal man kontrollere om komfuret har synlige skader. Brug aldrig en beskadiget apparat, det kan være risikabelt for sikkerheden.
Driften og vedligeholdelse må ikke udføres af børn uden opsyn.
Hvis netledningen er beskadiget, må den kun udskiftes af et servicecenter eller af kvalificeret personale.
Elektrisk installation og tilslutning af apparatet til netværket må kun udføres af specialiseret personale.Elektrisk sikkerhed er kun garanteret, hvis kogepladen er tilsluttet en almindelig jordforbindelse. Hvis du er i tvivl, skal det elektriske system efterses af en autoriseret elektriker. Tilslut ikke kogepladen til elforsyningen med forlængerledninger eller flere stik, da de ikke garanterer den nødvendige sikkerhed (fx. risiko for overopvarmning).
Inden kogepladen tillsuttes skal du sammenligne tilslutningsdataene (spænding og frekvens), som er vist på pladen, med strømforsyningen.
Disse data skal matche fuldstændigt, ellers kan maskinen blive beskadiget. Kontakt en elektriker, hvis du er i tvivl.
For at udføre installations-, vedligeholdelses- og reparationsarbejde skal du afbryde apparatet fra strømforsyningen.
Alleregler for luftudledning skal overholdes
ADVARSEL:Hvis overfladen er revnet, skal du slukke for apparatet for at undgå elektrisk stød.
Åbn aldrig apparatets indkapsling.Enhver kontakt med strømførende dele eller en ændring af de elektriske eller mekaniske konstruktioner kan forårsage funktionsfejl.
Induktionskogepladen må ikke bruges som bordplade.Kogegrej med ru bund kan ridse komfuret.
Hold altid kogezonerne og bunden af kogegrejet helt tørre.
D det elektriske anlæg skal være opstrøms med en afbryder, der sikrer en frakobling af alle poler med en kontaktafstand på mindst 3 mm.
OBS:Komfurets beskyttelsesanordninger må kun være dem, som producenten af apparatet har designet eller dem, der angives i brugervejledningen fra producenten som værende egnet til brug, eller de beskyttelsesanordninger, der er indarbejdet i apparatet. Brugen af uegnede beskyttelsesanordninger kan forårsage ulykker.
Installationsfasen skal udstyret tilsluttes en strømforsyning, hvis systemimpedans skal tilpasses en værdi på 0,005 + j0,005 [Ohm].
Brandfare
Olie og fedt, der er for varm, antændes hurtigt.
Lad ikke olie og fedt overophedes uden opsyn.
Hvis olie og fedt antændes, må du ikke forsøge at slukke flammerne med vand.Sluk ilden med et låg eller en tallerken og et brandsikret tæppe. Sluk for kogepladen. Placer aldrig brændbare genstande på kogepladen.
ADVARSEL:Brandfare: efterlad ikke genstande på kogepladen.
Forbrændingsfare
ADVARSEL:Dette apparat og dets tilgængelige dele bliver meget varme under brugen.
P as på, og undgå at berøre varmeelementerne.
Hold børn på under 8 år på afstand, hvis de ikke er konstant overvågede.
Placer ikke genstande som knive, gafler, skeer eller låg på induktionspladen, da de kan overophedes.
Opvarm ikke lukkede beholdere, f.eks. tin, på kogezonerne.Det frembragte overtryk kan få beholderen til at eksplodere.
Egnede beholdere
kun ferromagnetiske beholdere er egnede til induktionsmagning; især er følgende velegnede: emaljeret stål, støbejern, specialinduktionsgryde i rustfrit stål.
Brug kun gryder og pander med en glat bund. Indsæt ikke nogen genstande mellem bunden af gryden og den glaskeramiske kogeplade, f.eks. adaptere.
* Den anbefalede maksimale diameter svarer til diameteren af kogezonen. Det er muligt at bruge gryder med en større diameter, men varmen vil spredes på en mindre ensartet måde.
For at finde ud af, om kogegrejet er egnet, skal man kontrollere, om det tiltrækkes af en magnet.
Der findes en anden særlig type kogegrej til induktion, hvis bund er ikke helt ferromagnetisk.
Utilstrækkelige beholdere
Brug aldrig kogegrej af: normalt fint stål, glas, keramik, kobber og aluminium. Anbring ikke tomme beholdere på kogezonen. Dette kan forårsage skader.
Anbring ikke varme beholdere på kontrolpanelet, i indikatorlyset eller på kogepladens ramme, da dette kan forårsage skade.
Fare ved fejl
Gryder, hvor væsken fuldstændig fordampes, kan forårsage skader på den glaskeramiske kogeplade, hvortil producenten ikke påtager sig noget ansvar.
Apparatet er udstyret med en afkølingsventilator.Hvis der er en skuffe under det indbyggede komfur, skal der sikres en tilstrækkelig afstand mellem skuffens indhold og bunden af apparatet for ikke at kompromittere ventilationen.
Opbevar ikke små genstande eller papir i skuffen under kogepladen som kan ødelægge ventilatoren og påvirke apparatets afkøling, eller brændbare genstande eller metal genstande, som kan blive meget varme eller bryde i brand.
Arbejdfladen skal være plan og vandret. Møblet skal være skåret til inden apparatet installeres. Fjern spåner for ikke at skade funktionen i de elektriske komponenter.
I betragtning af komfurets ventilation er det nødvendigt at fastsætte følgende:
- hvis komfuret er installeret på en skuffe, skal man efterlade 70 mm mellem skuffen og den øverste del af bordpladen (fig.1).
Hvis komfuret er indbygget bag en låge, må det kun bruges med lågen åben. Luk først lågen, når apparatet og indikatorlamperne for restvarme er slukkede.
Hvis apparatet indbygges over en ovn eller en elektrisk ovn med pyrolysesystem, må det ikke betjenes, mens pyrolyseprocessen er i gang, da det kan fjerne komfurets beskyttelse mod overophedning.
Komfuret må ikke installeres over opvaskemaskinen, fordi dampen der udsendes fra opvaskemaskinen kan forårsage fejlfunktion af komfurets elektroniske kredsløb.
Enhver form for indgreb eller reparation på apparatet i garantiperioden må kun udføres af den tekniske support godkendt af producenten, ellers bliver garantien ugyldig og forfalder med det samme. Ved eventuelle efterfølgende problemer vil garantien, i nogen tilfælde ikke blive godkendt fra producenten.
Udskift eventuelle ødelagte eller defekte dele med originale dele: kun de garanterer overholdelse af sikkerhedsstandarderne.
Advarsel til personer med pacemaker: Husk på, at der genereres et elektromagnetisk felt i apparatets umiddelbare nærhed.
Muligheden for, at pacemakerdriften bliver påvirket, er meget fjern. Hvis du er i tvivl, skal du kontakte pacemakerproducenten eller din læge.
Efter brug slukkes komfuret ved hjælp af betjeningsanordningen. Stol ikke på grydedetektoren.
Advarsel: hæld ikke nogen form for væske i emhættens sugeåbning.
Advarsel: Det anbefales at forsegle alle rørsamlinger, både udsugningsrørene og mufferne på de forskellige dele med silikone eller klæbebånd.
Ved installation i filtreringsfunktion skal der tages særlig hensyn til placeringen af røgudsugningsområdet for at undgå mulig turbulens for ikke at forstyrre hverken udsugningen eller kogepladen.
Under installation i filtreringsfunktionen skal rørene placeres inde i skabets bund og sørg for udsugning af luften fra skabet ved hjælp af et specielt gitter for at undgå, at der ophobes luftfugtighed indeni.
Tænd først udsugningsenheden når dækskærmen er åben. For at åbne og lukke dækslet skal du kun bruge det specielle styrehul.
Væskeopsamlingsbakken skal tømmes hyppigt.
Denne bakke er designet til at rumme ca 0,7 liter vand; i tilfælde af at væske spilder eller falder på enheden, skal du straks slukke for den og tømme bakken. Hvis den væske, der spildes på kogepladen, er større end den mængde, som bakken kan rumme, skal du slukke for enheden og straks kontakte eftersalgsservicen.
Støj
Induktion kan generere lidt støj; støjen er variabel afhængigt af materialet, grydetype og den valgte effekt.
Når planen bruges ofte, tændes køleventilatoren for at beskytte elektronikkens levetid og generere en summen: det er helt normalt.
Første brug
Rengør med en fugtig klud og tør kogepladen, inden du bruger den for første gang. Det anbefales at tørre apparatet efter rengøring med en fugtig klud for at undgå kalkrester.
Når apparatet tændes første gang, er det muligt at det genererer lugt eller røg. Ved hver efterfølgende tænding aftager lugten indtil den forsvinder helt. Lugt og mulige dampe er ikke symptomatiske for en ukorrekt tilslutning eller beskadigelse af apparatet og er ikke sundhedsskadelige


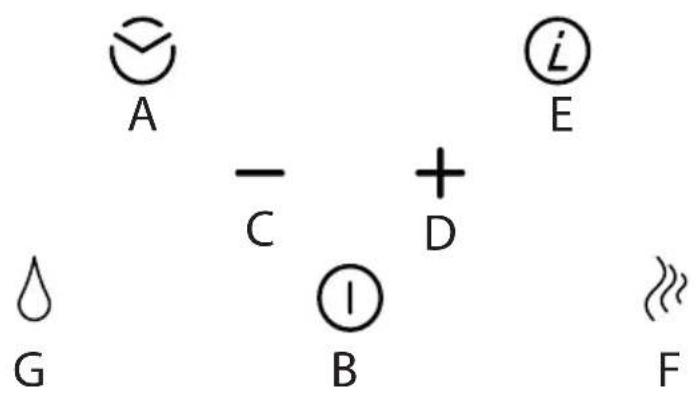

A - C + D E G B FDenne enhed giver dig mulighed for at vælge driftstilstand (sugning eller filtrering) i henhold til installationen.
Når den tændes for første gang, viser displayet, hvilken tilstand der er aktiv i ca. et minut.
Filtrering: displayet viser bogstavet C, og filternulstillingsknappen blinker hurtigt.
Udsugning: displayet angiver bogstavet C, og reset filtre-knappen er slukket.
I denne fase kan du ændre tilstand ved at trykke på knappen F
En beep bekræfter programændringen.
Ved slutningen af den tilgængelige tid forlader programmet denne tilstand og går til st.by eller ved at trykke på motorens tænd/sluk-knap B
For at genkalde valget af driftsfunktion skal du slukke og tænde for enheden igen.
Bemærk: i filtreringstilstand, när enheden er slukket, forbliver suget tændt i 20 minutter
ved minimumshastighed for at tillade fordampning af eventuel kondens, der dannes under tilberedningsfaserne.
B: Motor tænd/sluk knap: ved kontakt starter nøglen motoren, hvis den er tændt, får den til at slukke. Derefter kan sugehastigheden (effekten) varieres ved at trykke på "+" og "-" tasterne. I sugetilstand er den 6. timet.
C: Reduktionstast for sugehastighed (effekt): ved at trykke på knappen reduceres emhættens sugehastighed.
D: ∅gudsugningshastighed (effekt): närknappentrykkes, øgesemhættensudsugningshastighed.
G: Filter nulstillingsknap: när knappen berøres, nulstilles advarslen om mætning af metalfedtfilteret.
(1) Efter 30 timers emhætteaktivitet vil symbol F, skiftende med symbol G, blinke, hvilket indikerer behovet for at rense metalfedtfiltrene, denne alarm forhindrer sugedrift indtil nulstilling., For at tillade tømning af vandopsamlingsbakken. (drift skal udføres efter behov og under alle omstændigheder obligatorisk ved hver filternulstilling)
F: Filternulstillingsknap: Kun aktiv i filtreringstilstand:Efter 120 timers drift af emhætten vil symbolet F, skiftevis med symbolet C, blinke, hvilket indikerer behovet for at rense/udskifte de aktive kulfiltre; kulfiltre kan vaskes i opvaskemaskinen én gang, hvorefter de skal udskiftes.
I udsugningstilstand er kulfilteralarmen deaktiveret
A: Timer tast:når knappen trykkes, uanset den valgte sugehastighed, aktiveres timerfunktionen. Ved første tryk er timervarigheden 5 minutter (angivet ved at tasten blinker en enkelt gang), ved andet tryk er varigheden 10 minutter (blinker to gange) og ved tredje tryk er varigheden 20 minutter (blinker tre gange). Timertasten blinker under hele funktionen. Et fjerde tryk på tasten deaktiverer timerfunktionen.
E: Intensiv nøgle: når tasten berøres, går motoren direkte til intensiv hastighed (4. hastighed, tidsindstillet i ca. 8 minutter).
Timingen af hastighederne er kun aktiv i sugetilstand.
5IX92291 den er udstyret med elektroniske sensortaster, der reagerer på berøring.
Tændførst for kogepladen og derefter den ønskede kogezone.
Tænding af komfuret
Tryk på afbrydertasten ⏻ mindst 2 sekunder.
Alle displays tændes. Hvis der ikke foretages yderligere indtastning, slukker kogepladen efter et par sekunder af sikkerhedsmæssige årsager.
Aktivering af de ønskede kogezoner
Tryk på tasten for den interesserede zone.
0 vises på displayet, tryk på + eller - for at vælge den ønskede effekt fra 1 til P det er muligt at aktivere madvarmefunktionen angivet med symbolet U ved at vælge effektniveauet mellem 0 og 1
P: angiver funktionen Booster, og er til stede på hver kogezone. For at aktivere den er det nødvendigt at trykke på +-tasten, indtil du når effekt 9, og derefter trykke på tasten igen. Denne funktion forbliver aktiv i 5 minutter, hvorefter systemet skifter til strøm 9.
Det anbefales at bruge denne funktion til at bringe vandet i kog hurtigere.
Pot Detection
Hvis egnede gryder ikke er placeret eller genkendt på de forskellige kogezoner, vil gryderegistre-ringsfunktionen indikere denne mangel med symbolet "u"
Placer derefter en gryde på kogezonerne med egnet diameter og materiale, som angivet i afsnittet om egnet kogegrej.
Kogezonen slukker automatisk efter 10 minutter, hvis ingen gryde er til stede.
Slukning af komfuret og restvarmeindikation
Hovedafbryderens lys og kogezonens lys slukkes. Komfuret er slukket. Restvarmeindikatoren, vist med et H på hver kogezone, forbliver tændt indtil disse kogezoner er tilstrækkeligt afkølede.
Advarselsrisiko for forbrændinger
Rør ikke ved en kogezone, der viser denne indikation (H).
Hvis en kogezone er tændt på samme effektniveau i for lang tid, slukker apparatet automatisk, og restvarmeindikationen H vises.
Tænd den igen som normalt for at sætte kogezonen i drift igen.
Nedenstående tabel viser den maksimale tid for kontinuerlig funktion for hvert effektniveau:
| Kapacitet driftsgrænse i minutter | |
| 1 520 | |
| 2 402 | |
| 3 318 | |
| 4 260 | |
| 5 212 | |
| 6 170 | |
| 7 139 | |
| 8 113 | |
| 9 | 90 |
| P | 5 |
Timer
Timeren kan indstilles fra 1 til 99 minutter på hver kogezone.
For at aktivere timeren: Vælg kogepladen og indstil den ønskede effekt, tryk samtidigt på "+" og "-" tasterne, og derefter på "+" eller "-" for at indstille de ønskede minutter.
Et akustisk signal, der varer 2 minutter, viser slutningen af de indstillede minutter, og kogezonen slukker automatisk.
Countdown
Nedtællingsfunktionen kan aktiveres både med kogepladen slukket og tændt, fra 1 til 99 minutter, men i modsætning til timeren inkluderer den ikke slukning af kogezonerne.
Med kogepladen slukket: Tryk på + og - tasterne samtidigt, og brug derefter + eller - til at indstille de ønskede minutter; displayet slukker, og to prikker nederst til højre vil blinke.
Slutningen af de indstillede minutter vil blive indikeret med et akustisk signal.
Med kogeplade tændt: Uden at vælge en bestemt kogezone, udfør den samme procedure som beskrevet for kogepladen när den er slukket.
Child-Lock Børnesikring
Kogepladen er udstyret med en sikkerhedslås, så den ikke utilsigtet kan tændes af børn. Den kan kun aktiveres, hvis der ikke er valgt kogezoner.
For at aktivere: Tryk på tænd/sluk-knappen, tryk samtidigt på knappen, der angiver kogezonen nederst til højre og knappen -, og tryk på knappen, der angiver kogezonen nederst til højre igen.
Når funktionen børnesikring er aktiveret, vises symbolet L.
For at deaktivere: tryk på power tasten, der angiver kogezonen nederst til højre og - tasten på samme tid; tryk på - knappen igen.
Kogepladen skal altid rengøres efter hver brug. Lad apparatet køle af, inden det rengøres.
Før du renser den glaskeramiske kogeplade, anbefaler vi at aktivere børnesikringen, så kogepla- den ikke tænder ved et uheld (se Child Lock-funktionen).
Brug kun rengøringsmidler til glaskeramiske kogeplader. Overhold instruktionerne på emballagen for hvert produkt.
Brug ikke følgende rengøringsmidler. De kan beskadige overfladerne på den glaskeramiske kogeplade:
afkalkningsprodukter eller plet- og/eller rustfjernere,
vaskemidler og/eller opvaskemidler til opvaskemaskiner,
vinduepudsemidler,
vaskemidler der indeholder soda, ammoniak, syrer eller klorid
ethvert rengøringsmiddel, svampe, slibebørster
opløsningsmidler
viskelæder fjerner snavs
skarpe genstande
produkter til rengøring af ovn og grill
Brug kun varmt vand med en smule sæbe
Brug ikke skarpe redskaber eller slibemidler
Brug ikke glasskraber.
Eventuelle rester af snavs fjernes med glasskraberen. Pas på ikke at skade dig selv med skraberen.
Hvis sukker eller fødevarer med indhold af sukker, plastik eller aluminiumsfolie kommer på den varme kogeplade, anbefales det at slukke for den. Fjern straks disse stoffer fra kogezonen med skraberen, selvom pladen stadig er varm, ellers kan de skade glaskeramikken, när de afkøles.
(Advarsel: fare for forbrændinger!!!) Rengør til sidst kogezonen när den er afkølet.
Skiltene på gulvet kan være slidte på grund af brug af slibende og aggressive rengøringsmidler, stålsvampe og pandebunde. Undgå at bruge disse rengøringsmidler. Under alle omstændigheder kompromitterer dette ikke på nogen måde produktets korrekte funktion.
OBS: alle de problemer, der er rapporteret i dette afsnit, er udelukkende af æstetisk karakter og påvirker ikke på nogen måde apparatets korrekte funktion. De kan ikke gendannes under garantien.
TABEL OVER KOMPETENS FEJL
Disse fejl vises på kogepladens display.
* Hvis fejlen fortsætter, skal du kontakte det autoriserede tekniske assistancecenter og angive fejlkoden.
Barn må ikke leke med enheten.
Disse dataene må absolutt samsvare, ellers kan maskinen bli skadet. Hvis du er i tvil, kontakt en elektriker.
Lokket må bare lukkes när indikatorlampene for restvarme er slukket.
Hvis komfyren er innebygget over en ovn eller elektrisk ovn pyrolysesystem, må den ikke brukes, mens pyrolyseprocessen er i gang, fordi det kan fjerne komfyrens beskyttelse mod overoppheting.
Komfyren må ikke installeres over en oppvaskmaskin, fordi dampen som kommer fra oppvaskmaskinen kan forårsake feilfunksjon i den elektronikkretsen til komfyren.
Dryppepannen må tømmes jevnlig.
Denne skuffen er designet for å holde cirka 0,7 liter vann. Hvis væsker lekker eller faller på enheten, må du straks slå av og tømme skuffen. Hvis mengden væske på bunnpannen er større enn den mengden som pannen kan inneholde, må man slå av apparatet og kontakte servicetekniker straks.
Støy
Ikke berør en kokesone som viser denne indikatoren (H).
Hvis en kokesone står på samme effektnivå i for lang tid, slås apparatet av automatisk, og restvar-meindikationen H vises.
Når antallet minutter er nädd, vil det høres et lydsignal.
avkalkingsprodukter eller flekkfjerningsprodukter og/eller rust,
