| Merke | Kärcher |
| Modell | FRV 50 ME |
| Produkttype | Overflaterenser for høytrykksvasker |
| Bruk | Rengjøring av gulvflater |
| Maksimalt vanntrykk | 25 MPa (250 bar) |
| Maksimal vanntemperatur | 85 °C |
| Kompatibel dysestørrelse | 036 - 125 (i henhold til dysesett) |
| Roterende arm | Ja, to dyser |
| Avløp for avløpsvann | Via slange (maks høyde 1 m) |
| Første montering | Kort munnstykke for håndtak med roterende regulator; langt munnstykke for håndtak uten regulator |
| Smøring | Smør O-ringer før montering |
| Vedlikehold | Skyll med rent vann etter bruk; beskytt mot frost; ikke deformér børstehårene |
| Oppbevaring | Ikke la den hvile på børsten |
| Sikkerhet | Ikke rett strålen mot personer, dyr eller elektriske installasjoner; vent til roterende arm stopper før inngrep; bruk hansker og briller |
| Faregrader | Fare, Advarsel, Forholdsregel, OBS |
| Reservedeler | Dyser, O-ringer, slange, børste (ref. 6.371-011.0), dysesett |
| Tilbehør | Slangefeste, smussfanger, slangeholder, forlengelsesslange |
| Garanti | Se fullstendig bruksanvisning |
| Vekt | Omtrent 5 kg |
| Dimensjoner | Omtrent 50 x 30 x 20 cm |
Ofte stilte spørsmål - FRV 50 ME Kärcher
Brukerspørsmål om FRV 50 ME Kärcher
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Høytrykkspyler i PDF-format gratis! Finn veiledningen din FRV 50 ME - Kärcher og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. FRV 50 ME av merket Kärcher.

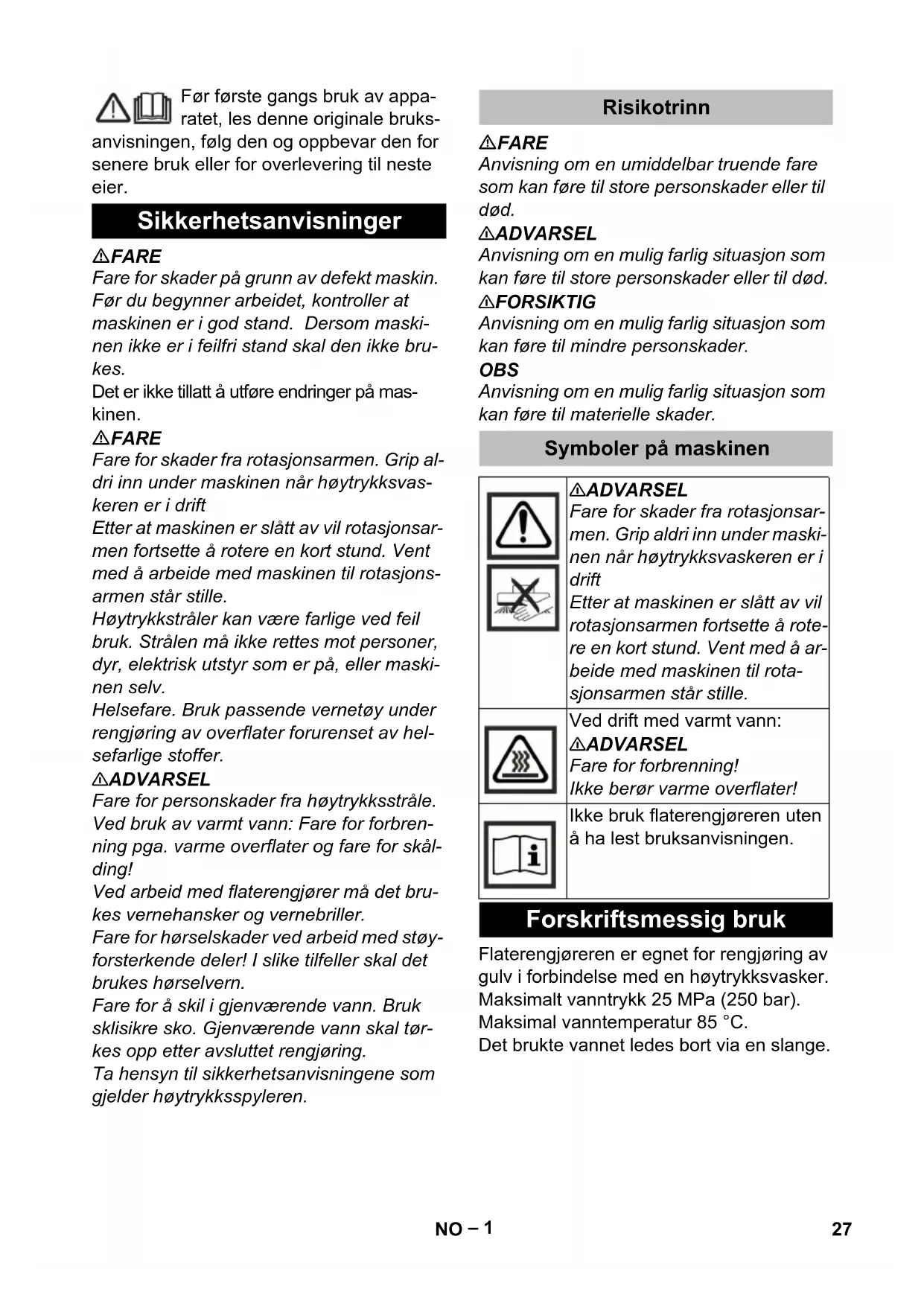

BRUKSANVISNING FRV 50 ME Kärcher
Før første gangs bruk av appa- ratet, les denne originale bruks-
anvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.
Fare for skader på grunn av defekt maskin. Før du begynner arbeidet, kontroller at maskinen er i god stand. Dersom maskinen ikke er i feilfri stand skal den ikke brukes.
Det er ikke tillatt å utføre endringer på mas- kinen.
⚠️FARE
Fare for skader fra rotasjonsarmen. Grip aldri inn under maskinen når høytrykksvaskeren er i drift
Etter at maskinen er slått av vil rotasjonsarmen fortsette å rotere en kort stund. Vent med å arbeide med maskinen til rotasjonsarmen står stille.
Høytrykkstråler kan være farlige ved feil bruk. Strålen må ikke rettes mot personer, dyr, elektrisk utstyr som er på, eller maskinen selv.
Helsefare. Bruk passende vernetøy under rengjøring av overflater forurenset av helsefarlige stoffer.
ADVARSEL
Fare for personskader fra høytrykksstråle.
Ved bruk av varmt vann: Fare for forbrenning pga. varme overflater og fare for skålding!
Ved arbeid med flaterengjører må det brukes vernehansker og vernebriller.
Fare for hørselskader ved arbeid med støyforsterkende deler! I slike tilfeller skal det brukes hørselvern.
Fare for å skil i gjenværende vann. Bruk sklisikre sko. Gjenværende vann skal tørkes opp etter avsluttet rengjøring.
Ta hensyn til sikkerhetsanvisningene som gjelder høytrykksspyleren.
Risikotrinn
⚠️FARE
Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død.
ADVARSEL
Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død.
⚠FORSIKTIG
Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.
OBS
Anvisning om en mulig farlig situasjon som kan føre til materielle skader.
Symboler på maskinen
ADVARSEL
Fare for skader fra rotasjonsarmen. Grip aldri inn under maskinen när høytrykksvaskeren er i drift
Etter at maskinen er slått av vil rotasjonsarmen fortsette å rotere en kort stund. Vent med å arbeide med maskinen til rotasjonsarmen står stille.
Fare for forbrenning! Ikke berør varme overflater!
Ikke bruk flaterengjøreren uten å ha lest bruksanvisningen.
Forskriftsmessig bruk
Flaterengjøreren er egnet for rengjøring av gulv i forbindelse med en høytrykksvasker.
Maksimalt vanntrykk 25 MPa (250 bar).
holdningsavfallet, men lever den inn til re- sirkulering.
Gamle maskiner inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning.
Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.
Anvisninger om innhold (REACH)
Aktuell informasjon om stoffene i innholdet finner du under:
For å sikre en feilfri bruk av høytrykksvaskeren må du bruke en passende høytrykksdyse.
Merknad:
De nødvendige dysepakkene er tilpasset hver enkelt høytrykkspyler som skal tilkoples og må bestilles separat.
→ Les av dysestrørrelse på høytrykksvaskerens typeskilt.
→ Velg passende dysepakke for høytrykksvaskeren fra følgende tabell.
| Dysestørrel-se høy-trykksvas-ker | Dysepakke D | ysestørrel-se dysepak-ke |
| 036...040 2.64 | 2-431.0 2x10 | + 20 |
| 041...045 2.64 | 2-432.0 2x11 | + 23 |
| 046...050 2.64 | 2-433.0 2x12 | + 26 |
| 051...080 2.64 | 2-982.0 2x20 | + 40 |
| 081...100 2.64 | 3-769.0 2x30 | + 40 |
| 101...125 2.64 | 3-768.0 2x38 | + 50 |
Montere dysepakke
1 O-ring
2 Rotasjonsarm
3 Dyse
4 Unionmutter
→ O-ring legges inn i sporet på rotasjonsarmen.
→ Sett på dysen.
→ Skru dysen lett fast med unionmutteren.
Merknad:
Utgangsstrålen må rettes parallelt med ro- tasjonsarmen.
→ Rett inn dysens nøkkelflate (nøkkelvidde10) parallelt med rota-sjonsarmen.
Stram unionmutteren (nøkkelvidde 22) med skrunøkkel.
→ Gjenta prosessen på den andre rota-sjonsarmen.
Merknad:
Dysene for flaterengjøreren skal ikke settes på strålerøret på høytrykksvaskeren.
→ Injektordyse skrus inn i injektoren ved hjelp av stikknøkkel og trekkes til for hånd (8 Nm).
Stikknøkkel er vedlagt i dysesettet.
Betjening
Figur 5, se omslagssiden
1 Håndsprøytepistol med knott
2 Håndsprøytepistol uten knott
3 Nippel, kort
4 Nippel, lang
Apparatet leveres montert med kort nippel til bruk på en håndsprøytepistol med knott. Ved bruk med en håndsprøytepistol uten knott, må den korte nippelen skrues ut og erstattes med den vedlagte lange nippelen. Smør O-ringene på nippelen før montering.
Figur 6, se omslagssiden
→ Koble høytrykksvaskerens håndsprøytepistol til flaterengjøreren og trekk til for hånd.
Stram eventuelt til med skrunøkkel (nøkkelvidde 27).
⚠FORSIKTIG
Det kommer en kraftig stråle av brukt vann fra slangetilkoblingen. Ikke bruk flaterengjøreren uten slange.
Figur 7, se omslagssiden
→ O-ringen på slangeenden smøres med medfølgende fett før montering.
→ Sett inn den medfølgende slangen i slangekoblingen på flaterengjøreren og fest den ved å vri den.
→ Den andre enden av slangen føres til et avløp og festes med medfølgende borrelås.
Merknad:
Om mulig, legg slangen uten stigning. Maksimal matehøyde av avløpsvannet er 1 meter.
Den frie slangeenden kan festes ved hjelp av det vedlagte borrelåsbåndet (f.eks. til en avløpsrist).
Ved behov, bruk en forlengelsesslange (se "Tilbehør").
→ Under bruk må du holde høytrykkspistol og strålerør med begge hender.
→ Før flaterengjøreren slik at den ligger tett an mot flaten som skal rengjøres.
Stans av driften
→ Etter bruk av varmt vann, la flaterengjøreren kjøle seg av ved å kjøre den med kaldt vann i 2 minutter.
→ Ved behov. spyl flaterengjøreren og sugeslangen med rent vann.
Vedlikehold
→ Skal ikke utsettes for frost.
→ Ikke deformer børstene under lagring.
Merknad:
For å sikre et varig godt sugeresultat skal flaterengjøreren ikke stilles på børstekran- sen etter bruk.
→ Spyl styrehjulene med rent vann etter bruk, la tørke, og spray med penetre- rende olje.
Tilbehør
| Tilbehør: Bestillingsnummer | |
| Slagefeste (sugekopp for feste på glatte flater) | 2.642-528.0 |
| Smussfanger (grov-smussavskiller) | 2.642-532.0 |
| Slangeholder (veggfeste) | 2.042-001.0 |
| Børstekrans FRV 50 ME | 6.371-011.0 |
| Forlengelsesslange 4.44 | 1-040.0 |
Feilretting
Rotasjonsarm dreier seg ikke
→ Kontroller om det er skitt i rengjøringsdysene.
Sugeeffekten er for lav:
→ Slitt børstekrans - skift børstekrans
→ Sugekanal ellr sugeslange tilstoppet - rengjør sugekanal og sugeslange.
→ Injektordyse tilstoppet - rengjør injektordyse.
