BRUKSANVISNING AGV 12125 X MILWAUKEE

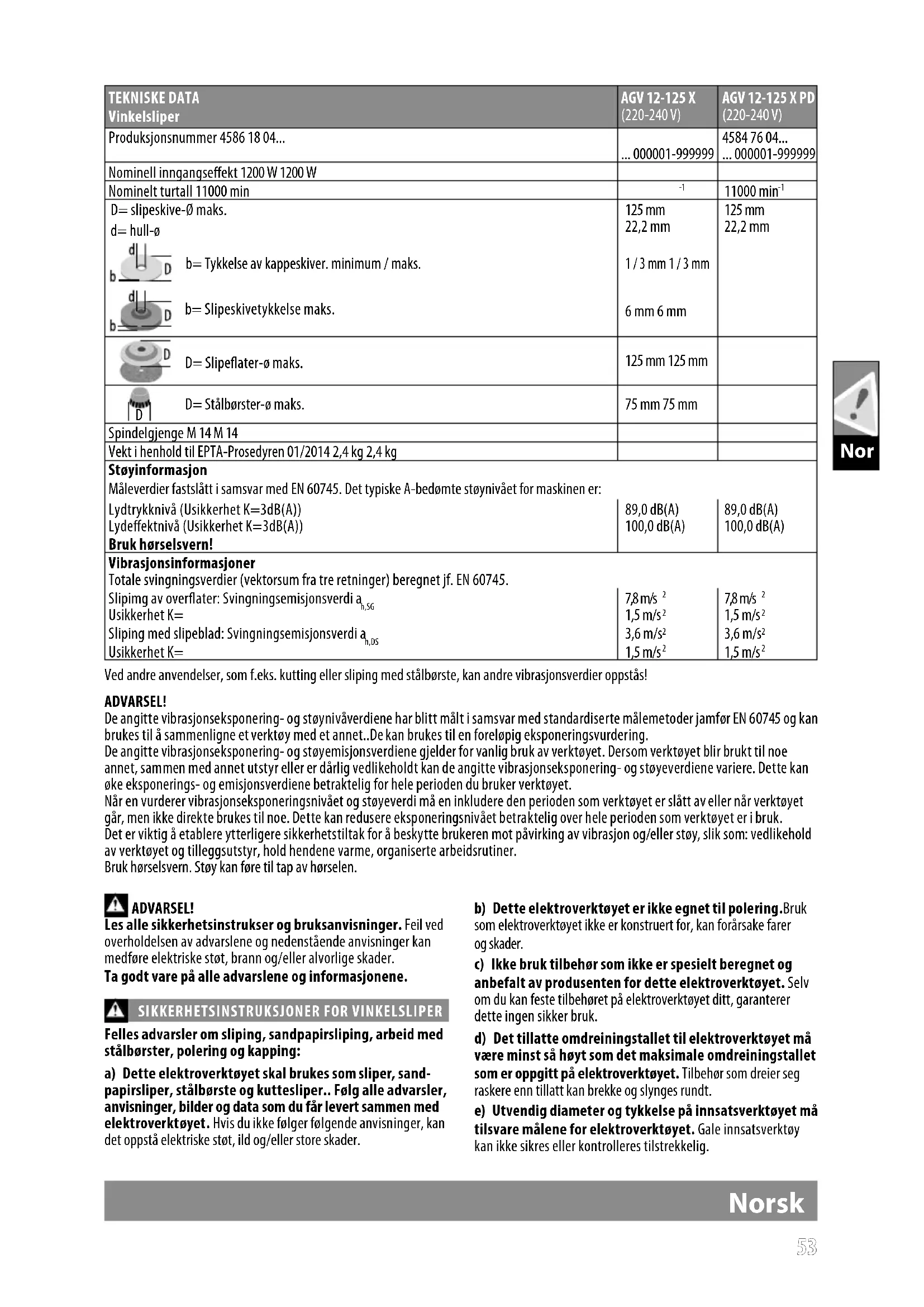

Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk, CE-Samsvarserklæring, Nettilkopling, Vedlikehold, Symboler Vennligst les og oppbevar! Norsk

(220-240 V) Produksjonsnummer 4586 18 04... ... 000001-999999

D= Stålbørster-ø maks. 75 mm 75 mm Spindelgjenge M 14 M 14 Vekt i henhold til EPTA-Prosedyren 01/2014 2,4 kg 2,4 kg Støyinformasjon Måleverdier fastslått i samsvar med EN 60745. Det typiske A-bedømte støynivået for maskinen er: Lydtrykknivå (Usikkerhet K=3dB(A)) Lydeektnivå (Usikkerhet K=3dB(A)) Bruk hørselsvern! 89,0 dB(A) 100,0 dB(A) 89,0 dB(A) 100,0 dB(A) Vibrasjonsinformasjoner Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745. Slipimg av overater: Svingningsemisjonsverdi a h,SG Usikkerhet K= 7,8 m/s

Ved andre anvendelser, som f.eks. kutting eller sliping med stålbørste, kan andre vibrasjonsverdier oppstås! ADVARSEL! De angitte vibrasjonseksponering- og støynivåverdiene har blitt målt i samsvar med standardiserte målemetoder jamfør EN 60745 og kan brukes til å sammenligne et verktøy med et annet..De kan brukes til en foreløpig eksponeringsvurdering. De angitte vibrasjonseksponering- og støyemisjonsverdiene gjelder for vanlig bruk av verktøyet. Dersom verktøyet blir brukt til noe annet, sammen med annet utstyr eller er dårlig vedlikeholdt kan de angitte vibrasjonseksponering- og støyeverdiene variere. Dette kan øke eksponerings- og emisjonsverdiene betraktelig for hele perioden du bruker verktøyet. Når en vurderer vibrasjonseksponeringsnivået og støyeverdi må en inkludere den perioden som verktøyet er slått av eller når verktøyet går, men ikke direkte brukes til noe. Dette kan redusere eksponeringsnivået betraktelig over hele perioden som verktøyet er i bruk. Det er viktig å etablere ytterligere sikkerhetstiltak for å beskytte brukeren mot påvirking av vibrasjon og/eller støy, slik som: vedlikehold av verktøyet og tilleggsutstyr, hold hendene varme, organiserte arbeidsrutiner. Bruk hørselsvern. Støy kan føre til tap av hørselen. ADVARSEL! Les alle sikkerhetsinstrukser og bruksanvisninger. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene.

SIKKERHETSINSTRUKSJONER FOR VINKELSLIPER

Felles advarsler om sliping, sandpapirsliping, arbeid med stålbørster, polering og kapping: a) Dette elektroverktøyet skal brukes som sliper, sand- papirsliper, stålbørste og kuttesliper.. Følg alle advarsler, anvisninger, bilder og data som du får levert sammen med elektroverktøyet. Hvis du ikke følger føl gende anvisninger, kan det oppstå elektriske støt, ild og/eller store skader. b) Dette elektroverktøyet er ikke egnet til polering.Bruk som elektroverktøyet ikke er konstruert for, kan forårsake farer og skader. c) Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for dette elektroverktøyet. Selv om du kan feste tilbehøret på elektroverktøyet ditt, garanterer dette ingen sikker bruk. d) Det tillatte omdreiningstallet til elektroverktøyet må være minst så høyt som det maksimale omdreiningstallet som er oppgitt på elektroverktøyet. Tilbehør som dreier seg raskere enn tillatt kan brekke og slynges rundt. e) Utvendig diameter og tykkelse på innsatsverktøyet må tilsvare målene for elektroverktøyet. Gale innsatsverktøy kan ikke sikres eller kontrolleres tilstrekkelig.5454 Nor Norsk f) Gjengene til tilbehørsdelene skal stemme overens med gjenget til slipespindelen. Ved tilbehørsdeler som enses på, skal boringen for oppspenningstabben i tilbehørsdelen stemme overens med diameteren til lokaliseringsensen. Tilbehørsdeler som ikke passer på montasje tabben til apparatet går ikke sentrisk, vibrerer overstadig sterkt og derfor kan det føre til at man mister kontrollen over verktøyet. g) Ikke bruk skadede innsatsverktøy. Sjekk før hver bruk om innsatsverktøy slik som slipeskiver er splintret eller revnet, om slipetallerkener er revnet eller svært slitt, om stålbørster har løse eller har brukkede tråder. Hvis elektroverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det er skadet eller bruk et ikke skadet innsatsverktøy. Når du har kontrollert og satt inn innsatsverktøyet, må du holde personer som oppholder seg i nærheten unna det roterende innsatsverktøyet og la elektroverktøyet gå i ett minutt med maksimalt turtall. Som regel brekker skadede innsatsverktøy i løpet av denne testtiden. h) Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebril- ler. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyttes mot fremmedlegemer som kan y rundt ved visse typer bruk. Støv- eller pustevernmasker må ltere den typen støv som oppstår ved denne bruken. Hvis du er utsatt for sterk støy over lengre tid, kan du miste hørselen.

i) Pass på at andre personer holder tilstrekkelig avstand

til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet. j) Ta kun tak i elektroverktøyet på de isolerte gripeatene, hvis du utfører arbeid der innsatsverktøyet kan tree på skjulte strømledninger eller den egne strømledningen. Kontakt med en ledning som er under spenning, kan også sette metalldeler til apparatet under spenning og føre til et elektrisk slag. k) Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over elektroverktøyet kan strømledningen kappes eller komme inn i verktøyet, og hånden eller armen din kan komme inn i det roterende innsatsverktøyet. l) Legg aldri fra deg elektroverktøyet før verktøyet har stan- set helt. Det roterende innsatsverktøyet kan komme i kontakt med overaten der maskinen legges ned, slik at du kan miste kontrollen over elektroverktøyet. m) La aldri elektroverktøyet være innkoblet mens du bærer det. Tøyet ditt kan komme inn i det roterende innsatsverktøyet hvis det tilfeldigvis kommer i kontakt med verktøyet og innsatsverktøyet kan da bore seg inn i kroppen din. n) Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare. o) Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene. p) Bruk ikke innsatsverktøy som krever ytende kjølemidler. Bruk av vann eller andre ytende kjølemidler kan føre til elektriske støt. Tilbakeslag og tilsvarende advarsler Tilbakeslag er innsatsverktøyets plutselige reaksjon etter at det har hengt seg opp eller blokkerer. Dette kan gjelde slipeskiven, slipetallerkenen, stålbørsten osv.. Opphenging eller blokkering fører til at det roterende innsatsverktøyet stanser helt plutselig. Slik akselereres et ukontrollert elektroverktøy mot innsatsverktøy- ets dreieretning på blokkeringstedet. Hvis f. eks. en slipeskive henger seg opp eller blokkerer i arbeids- stykket, kan kanten på slipeskiven som dykker inn i arbeidsstykket, henge seg opp og slik brekker slipeskiven eller forårsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning på blokkeringsstedet. Slik kan slipeskiver også brekke. Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektro- verktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående. a) Hold elektroverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskref

ter. Bruk alltid ekstrahåndtaket – hvis dette nnes – for å ha størst mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter ved oppkjøring. Brukeren kan beherske tilbakeslags- og reaksjonsmomenter med egnede tiltak. b) Hold aldri hånden i nærheten av det roterende innsats

verktøyet. Tilleggsutstyr kan kastes over hånden din. c) Unngå at kroppen din benner seg i området der elektro

verktøyet vil bevege seg ved et tilbakeslag. Tilbakeslaget dri- ver elektroverktøyet i motsatt retning av slipeskivens dreieretning på blokkeringsstedet. d) Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du må forhindre at innsatsverktøy avprelles fra arbeidsstykket eller klemmes fast. Det roterende innsatsverktøyet har en tendens til å klemmes fast i hjørner, på skarpe kanter eller hvis det avprelles. Dette forårsaker kontrolltap eller tilbakeslag. e) Ikke bruk sagbleadet med kjeder eller tenner. Slike verktøy forårsaker ofte et tilbakeslag eller at man mister kontrollen over elektroverktøyet. Spesielle advarsler om sliping og kapping a) Bruk kun slipeskiver som er godkjent for dette elektro- verktøyet og et vernedeksel som er konstruert for denne typen slipeskive. Slipeskiver som ikke ble konstruert for dette elektroverktøyet, kan ikke beskyttes tilsvarende og er ikke sikre. b) Bøyde slipeskiver skal monteres slik at slipeaten ikke rager ut over kanten av vernehettens ate. Usakkyndig monterte slipeskiver som rager utover kanten på vernehettens ate kan ikke bli tilstrekkelig avskjermet. c) Bruk alltid vernedekselet som ble konstruert for den slipeskivetypen du bruker. Vernedekselet må monteres sikkert på elektroverktøyet og innstilles slik at det oppnås så stor sikkerhet som mulig, dvs. den minste delen på slipes

ver kan være annerledes enn enser for andre slipeskiver. f) Ikke bruk slitte slipeskiver fra større elektroverktøy. Slipeskiver for større elektroverktøy er ikke beregnet til de høyere turtall på mindre elektroverktøy og kan brekke. Ytterligere spesielle advarsler for kappesliping a) Unngå blokkering av kappeskiven eller for sterkt pres

strykk. Ikke utfør for dype snitt. En overbelastning av kappeskiven øker slitasjen og tendensen til fastkiling eller blokkering og dermed også muligheten til tilbakeslag eller brudd på slipeskiven. b) Unngå området foran og bak den roterende kappeskiven. Hvis kappeskiven beveger seg bort fra deg i arbeidsstykket, kan elektroverktøyet med den roterende skiven ved tilbakeslag slynges direkte mot kroppen din. c) Hvis kappeskiven blokkerer eller du avbryter arbeidet, slår du av elektroverktøyet og holder det rolig til skiven er stanset helt. Forsøk aldri å trekke den roterende kappeskiven ut av snittet, ellers kan det oppstå et tilbakeslag. Finn og ern årsaken til blokkeringen. d) Ikke start elektroverktøyet igjen så lenge det benner seg i arbeidsstykket. La kappeskiven oppnå det maksimale turtal

let før du fortsetter forsiktig med snittet. Ellers kan skiven henge seg opp, springe ut av arbeidsstykket eller forårsake tilbakeslag. e) Støtt plater eller store arbeidsstykker for å redusere risikoen for tilbakeslag fra en fastklemt kappeskive. Store arbeidsstykker kan bøyes av sin egen vekt. Arbeidsstykket må støttes på begge sider, både nær kappesnittet og på kanten. f) Vær spesielt forsiktig ved „lommekutt“ i ferdige vegger eller andre områder som ikke kan sees inn i. Den inntrengende kappeskiven kan tree på gass- eller vannledninger, elektriske lednin

ger eller gjenstander som kan forårsake tilbakeslag. Spesielle advarsler om sandpapirsliping: a) Ikke bruk overdimensjonerte slipeskiver, følg produ- sentens informasjoner om slipepapir-størrelsen. Slipeskiver som peker ut over slipetallerkenen kan forårsake skader og føre til at slipeskivene blokkerer eller revner eller til at det oppstår tilbakeslag. Spesielle advarsler for arbeid med stålbørster: b) Vær oppmerksom på at stålbørsten også ved normal bruk mister deler. Ikke overbelast børsten med for høyt trykk. Stålpartiklene som løsner kan lett trenge gjennom tynne klær og/eller inn i huden. c) Hvis det anbefales å bruke et vernedeksel, må du forhindre at vernedekselet og stålbørsten kan berøre hverandre. Tallerken- og koppbørster kan få større diameter med presstrykk og sentrifugalkrefter. Ytterlige sikkerhets- og arbeidsinstruksjoner Ved sliping av metall yr det gnister. Pass på at ingen personer blir utsatt for fare. På grunn av brannfaren må det ikke nnes noen brennbare materialer i nærheten (gnistområdet). Ikke bruk støvavsug. Unngå at yvende gnister og slipestøv treer kroppen. Ikke grip inn i fareområdet mens maskinen er i gang. Slå straks av apparat når det oppstår store svingninger eller du fastslår andre mangler. Kontroller maskinen for å fastslå årsaken. Under ekstreme bruksforhold (f.eks. ved glattsliping av metall med støtteskive og vulkanber-slipeskiver) kan det legge seg mye skitt inne i vinkelsliperen. Ved slike bruksforhold er det av sikker- hetsgrunner nødvendig med innvendig rengjøring for å erne metallrester, det er dessuten tvingende nødvendig å montere en jordfeil- (FI) bryter. Hvis FI-bryteren reagerer må maskinen innsendes til reparasjon. Spon eller iser må ikke ernes mens maskinen er i gang. På grunn av kortslutningsfare må metalldeler ikke komme inn i lufteåpningene. NETTILKOPLING Skal bare tilsluttes enfasevekselstrøm og bare til den på skiltet angitte nettspenning. Tilslutning til stikkontakter uten jordet kon- takt er mulig fordi beskyttelse beskyttelsesklasse II er forhanden. Stikkontakter utendørs må være utstyrt med feilstrøm-sikkerhets- bryter (FI,RCD,PRCD). Dette forlanges av installasjonsforskriften for elektroanlegg. Vennligst følg dette når du bruker vårt apparat. Maskinen må være slått av når den koples til stikkontakten. Innkoplingsprosesser frembringer korte spenningsfall. Ved uguns- tige nettforhold kan andre apparater påvirkes. Ved nettimpedanser som er mindre enn 0,2 Ohm forventes ingen forstyrrelser.

Vinkelsliperen kan brukes til kutting og polering/rensing avmange materialer, som f.eks. metall eller stein. Den kan ogsåbrukes til sliping med kunststoskiver og til arbeid medstålbørste. I tvilstil- feller ta hensyn til instruksjonene tilprodusenten av tilbehøret For kutting bruk lukket beskyttelseshetten fra tilbehørdelene. I tvilstilfeller ta hensyn til instruksjonene tilprodusenten av tilbehøret. Elektroverktøyet er kun egnet for tørr bearbeiding. ARBEIDSINSTRUKSJONER For verktøy som skal tilpasses hjul med gjengete hull, påse at gjengen i hjulet er langt nok til spindellengden. Bruk og oppbevar kappe- og slipeskiver alltid i henhold til produ- sentens anvisninger. Arbeide alltid med vernedeksel ved rubbing og kapping. Flensmutteren må være trukket til før maskinen startes. Bruk alltid ekstrahåndtaket. Det emnet som skal bearbeides må være fastspent, hvis det ikke blir holdt av sin egen vekt. Før aldri emnet med hånden mot skiven.5656 Nor Norsk ELEKTRONIKK Nullspenningsbryteren forhindrer at maskinen starter å gå igjen etter et strømbrudd (skiftning av batteri).Maskinen må slåes av og på igjen før man kan begynne å arbeide igjen. Apparatet har en overlastnings- og Anti-Kickback vernefunksjon og stopper ved tilsvarende overvekt.Vær oppmerksom på at maskinen selvstendig kjører opp til opprinnelig arbeidsomdreiningstall når belastningen opphører.Når apparatet har oppnådd arbeidsomdrei- ningstallet er det bruksklart igjen. LETTOPPSTARTING Gjennom elektronisk lettoppstarting aksellererer maskinen kontinuerlig til det som er blitt valgt VEDLIKEHOLD Hold alltid lufteåpningene på maskinen rene. Er tilkoblingsledningen til elektroverktøyet skadet, må den skiftes ut med en spesielt laget tilkoblingsledning som er å få hos kundes- ervice organisasjonen. Bruk kun Milwaukee tilbehør og Milwaukee reservedeler. Komponenter der utskiftning ikke er beskrevet skal skiftes ut hos Milwaukee kundes- ervice (se brosjyre garanti/kundeserviceadresser). Ved behov kan du be om en eksplosjonstegning av apparatet hos din kundeservice eller direkte hos Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany. Oppgi maskin- type og det nummeret på typeskiltet. CE-SAMSVARSERKLÆRING Vi erklærer i alene ansvar at produktet beskrevet i „Teknisk data“ overensstemmer med alle relevante forskrifter til Eu direktiv 2011/65/EU (RoHS) 2006/42/EC 2014/30/EU og de følgende harmoniserte normative dokumentene. fyrstikker EN 60745-1:2009 + A11:2010 EN 60745-2-3:2011+A2:2013 EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN IEC 63000:2018 Winnenden, 2020-11-16 Alexander Krug / Managing Director Autorisert til å utarbeide den tekniske dokumentasjonen Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SYMBOLER OBS! ADVARSEL! FARE! Les nøye gjennom bruksanvisningen før maskinen tas i bruk. Bruk alltid vernebrille når du arbeider med maskinen. Bruk vernehansker ! Trekk støpslet ut av stikkontakten før du begynner arbeider på maskinen. Ikke bruk kraft. Kun for kapping. Kun for sliping. Tilbehør - inngår ikke i leveransen, anbefalt komplette- ring fra tilbehørsprogrammet. Elektriske apparat skal ikke kastes sammen med vanlig husholdningsavfall. Elektriske og elektroniske apparat skal samles separat og leveres til miljøvennlig deponering til en avfall bedrift. Informer deg hos myn- dighetene på stedet eller hos din fagforhandler hvor det nnes recycling bedrifter oppsamlingssteder. Elektroverktøy av verneklasse II. Elektroverktøy hvor beskyttelse mot elektrisk slag ikke bare er avhengig av basisisoleringen, men som også er avhengig av at til- leggs vernetiltak som dobbelt eller forsterket isolering blir brukt. Det nnes ingen innretning for tilkobling av en beskyttelsesleder. Europeisk samsvarsmerke Britisk samsvarsmerke Ukrainsk samsvarsmerke Euroasiatisk samsvarsmerke5757 Sve Svenska TEKNISKA DATA Vinkelslip
