BRUGSANVISNING AGV 12125 X MILWAUKEE

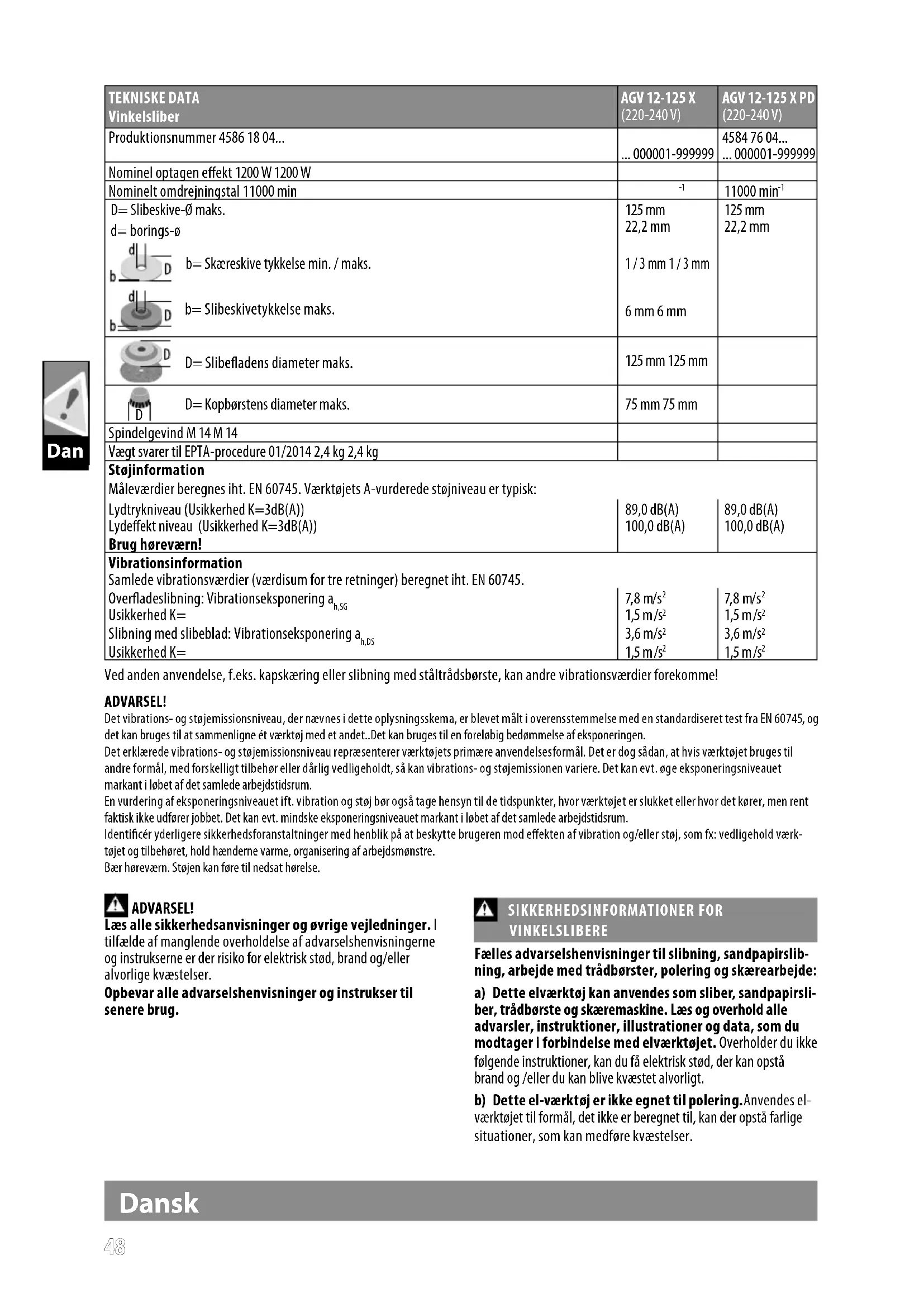

Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål, CE-Konformitetserklæring, Nettilslutning, Vedligeholdelse, Symboler Vær venlig at læse og opbevare! Dansk

D= Kopbørstens diameter maks. 75 mm 75 mm Spindelgevind M 14 M 14 Vægt svarer til EPTA-procedure 01/2014 2,4 kg 2,4 kg Støjinformation Måleværdier beregnes iht. EN 60745. Værktøjets A-vurderede støjniveau er typisk: Lydtrykniveau (Usikkerhed K=3dB(A)) Lydeekt niveau (Usikkerhed K=3dB(A)) Brug høreværn! 89,0 dB(A) 100,0 dB(A) 89,0 dB(A) 100,0 dB(A) Vibrationsinformation Samlede vibrationsværdier (værdisum for tre retninger) beregnet iht. EN 60745. Overadeslibning: Vibrationseksponering a h,SG Usikkerhed K= 7,8 m/s

Ved anden anvendelse, f.eks. kapskæring eller slibning med ståltrådsbørste, kan andre vibrationsværdier forekomme! ADVARSEL! Det vibrations- og støjemissionsniveau, der nævnes i dette oplysningsskema, er blevet målt i overensstemmelse med en standardiseret test fra EN 60745, og det kan bruges til at sammenligne ét værktøj med et andet..Det kan bruges til en foreløbig bedømmelse af eksponeringen. Det erklærede vibrations- og støjemissionsniveau repræsenterer værktøjets primære anvendelsesformål. Det er dog sådan, at hvis værktøjet bruges til andre formål, med forskelligt tilbehør eller dårlig vedligeholdt, så kan vibrations- og støjemissionen variere. Det kan evt. øge eksponeringsniveauet markant i løbet af det samlede arbejdstidsrum. En vurdering af eksponeringsniveauet ift. vibration og støj bør også tage hensyn til de tidspunkter, hvor værktøjet er slukket eller hvor det kører, men rent faktisk ikke udfører jobbet. Det kan evt. mindske eksponeringsniveauet markant i løbet af det samlede arbejdstidsrum. Identicér yderligere sikkerhedsforanstaltninger med henblik på at beskytte brugeren mod eekten af vibration og/eller støj, som fx: vedligehold værk- tøjet og tilbehøret, hold hænderne varme, organisering af arbejdsmønstre. Bær høreværn. Støjen kan føre til nedsat hørelse. ADVARSEL! Læs alle sikkerhedsanvisninger og øvrige vejledninger. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug. SIKKERHEDSINFORMATIONER FOR VINKELSLIBERE Fælles advarselshenvisninger til slibning, sandpapirslib- ning, arbejde med trådbørster, polering og skærearbejde: a) Dette elværktøj kan anvendes som sliber, sandpapirsli- ber, trådbørste og skæremaskine. Læs og overhold alle advarsler, instruktioner, illustrationer og data, som du modtager i forbindelse med elværktøjet. Overholder du ikke følgende instruktioner, kan du få elektrisk stød, der kan opstå brand og /eller du kan blive kvæstet alvorligt. b) Dette el-værktøj er ikke egnet til polering.Anvendes el- værktøjet til formål, det ikke er beregnet til, kan der opstå farlige situationer, som kan medføre kvæstelser.4949 Dan Dansk c) Anvend kun tilbehør, hvis det er beregnet til dette elværktøj og anbefalet af fabrikanten. En mulig fastgørelse af tilbehøret til elværktøjet sikrer ikke en sikker anvendelse. d) Den tilladte hastighed for indsatsværktøjet skal mindst være så høj som den maksimale hastighed, der er angivet på elektroværktøjet. Tilbehør, der drejer hurtigere end tilladt, kan brække og de enkelte dele yve fra hinanden. e) Indsatsværktøjets udvendige diameter og tykkelse skal svare til målene på dit elværktøj. Forkert målt indsatsværktøj kan ikke afskærmes eller kontrolleres tilstrækkeligt. f) Gevindene på tilbehørsdelene skal passe nøjagtigt til slibespindlens gevind. Ved tilbehørsdele, der monteres med ange, skal borehullet til opspændingsdornen i tilbehørsdelen passe nøjagtigt til lokaliseringsangens diameter. Tilbehørsdele, der ikke passer på værktøjets monte- ringsdorn, roterer excentrisk, vibrerer meget kraftigt og kan føre til, at brugeren mister kontrollen over værktøjet. g) Brug ikke el-værktøjet, hvis det er beskadiget. Kontrollér altid før brug indsatsværktøj som f.eks. slibeskiver for afsplintninger og revner, slibebagskiver for revner, slid eller stærkt slid, trådbørster for løse eller brækkede tråde. Tabes el-værktøjet eller indsatsværktøjet på jorden, skal du kontrollere, om det er beskadiget; anvend evt. et ubeska- diget indsatsværktøj. Når indsatsværktøjet er kontrolleret og indsat, skal du holde dig selv og personer, der bender sig i nærheden, uden for det niveau, hvor indsastværktøjet roterer, og lad el-værktøjet køre i et minut ved højeste hastighed. Beskadiget indsatsværktøj brækker for det meste i denne testtid. h) Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller special- forklæde, der beskytter dig mod små slibe- og materialepar- tikler. Øjenene skal beskyttes mod fremmede genstande, der yver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal ltrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.

i) Sørg for tilstrækkelig afstand til andre personer under

arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket indsatsværktøj kan yve væk og føre til kvæstelser også uden for det direkte arbejdsområde. j) Hold altid kun elværktøjet i de isolerede gribeader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller værktøjets eget kabel. Kommer skæreværktøjet i kontakt med en strømførende ledning, kan maski- nens metaldele komme under spænding og give elektrisk stød. k) Hold netkablet væk fra roterende indsatsværktøj. Taber du kontrollen over elværktøjet, kan netkablet skæres over eller rammes, og din hånd eller din arm kan trækkes ind i det roterende indsatsværktøj. l) Læg aldrig elektroværktøjet fra dig, før indsatsværktøjet er standset helt. Det roterende indsatsværktøj kan komme i kontakt med fralægningsaden, hvorved du kan tabe kontrollen over elværktøjet. m) Lad ikke elværktøjet køre, mens det bæres. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop. n) Rengør ventilationsåbningerne på dit el-værktøj med regelmæssige mellemrum. Motorhuset trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk. o) Brug ikke el-værktøjet i nærheden af brændbare materia- ler. Gnister kan sætte ild i materialer. p) Brug ikke indsatsværktøj, der transporterer ydende kølemiddel. Brug af vand eller andre ydende kølemidler kan føre til elektrisk stød. Tilbageslag og tilsvarende advarsler Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj (slibemaskine, slibebagskive, trådbørste osv.) har sat sig fast eller blokerer. Fastsættelse eller blokering fører til et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omningsretning på blokeringsstedet. Sidder f.eks. en slibeskive fast eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig så hen imod eller væk fra betjeningspersonen, afhængigt af skivens drejeretning på blokeringsstedet. Derved kan slibeskiver også brække. Et tilbageslag skyldes forkert eller fejlbehæftet brug af el-værk- tøjet. Det kan forhindres ved at træe egnede forsigtighedsforan- staltninger, der beskrives i det følgende. a) Hold godt fast i el-værktøjet og sørg for at både krop og arme bender sig i en position, der kan klare tilbages

lagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant ndes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, når maskinen kører op i hastighed. Betjeningspersonen kan beherske tilbageslags- og reaktionskræfterne med egnede forsigtighedsforanstaltninger. b) Sørg for at din hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Tilbehør kan evt. springe tilbage på din hånd. c) Undgå at din krop bender sig i det område, hvor el-værktøjet bevæger sig i forbindelse med et tilbageslag. Tilbageslaget driver elværktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet. d) Arbejd særlig forsigtig i områder som f.eks. hjørner, skarpe kanter osv. Forhindre at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter eller hvis det springer tilbage. Dette medfører, at man taber kontrollen eller tilbageslag. e) Anvend ikke en kædesavklinge eller en tandet savklinge. Et sådant indsatsværktøj fører ofte til et tilbageslag eller at man mister kontrollen over elektroværktøjet. Særlige advarselshenvisninger til slibning og skærearbejde a) Brug udelukkende slibeskiver/slibestifter, der er godkendt til dit elværktøj, og den beskyttelseskappe, der er beregnet til disse slibeskiver/slibestifter. Slibeskiver/ slibestifter, der ikke er beregnet til el-værktøjet, kan ikke beskyttes tilstrækkeligt og er usikre. b) Forkrøppede slibeskiver skal monteres sådan, at deres slibeade ikke rager ud over niveauet på beskyttelsess

kærmens kant. En ukorrekt monteret slibeskive, der rager ud over niveauet på beskyttelsesskærmens kant, kan ikke afskærmes tilstrækkeligt.5050 Dan Dansk c) Anvend altid beskyttelseskappen, der er beregnet til den anvendte type slibeskiver/sli bestifter. Beskyttelseskappen skal være anbragt sikkert på elværktøjet og være indstillet på en sådan måde, at der nås max. sikkerhed, dvs. at den mindst mulige del af slibeskiven skal pege hen imod betje

ningspersonen. Skærmen hjælper med at beskytte operatøren mod ødelagte klingedele, kontakt med klingen ved et uheld og gnister, som kan sætte tøj i brand. d) Slibeskiver/slibestifter må kun anvendes til de anbefalede formål. F.eks.: Slib aldrig med sideaden på en skæreskive. Skæreskiver er bestemt til materialeafslibning med kanten på skiven. Udsættes disse slibeskiver/slibestifter for sidevendt kraftpåvirkning, kan de ødelægges. e) Anvend altid ubeskadigede spændeanger i den rigtige størrelse og form, der passer til den valgte slibeskive. Egnede anger støtter slibeskiven og forringer således faren for brud på slibeskiven. Flanger til skæreskiver kan være forskellige fra anger for andre slibeskiver. f) Brug ikke slidte slibeskiver, der passer til større elværk

tøj. Slibeskiver til større elværktøj kan brække, da de ikke er egnet til de højere omdrejningstal, som småt elværktøj arbejder med. Yderligere særlige advarselshenvisninger til skærearbejde a) Undgå at skæreskiven blokerer eller får for højt modtryk. Foretag ikke meget dybe snit. Overbelastes skæreskiven, øges skivens belastning og der er større tendens til, at skiven kan sætte sig i klemme eller blokere, hvilket igen kan føre til tilbageslag eller brud på slibeskiven/slibestiften. b) Undgå området for og bag ved den roterende skæreskive. Bevæger du skæreskiven i emnet væk fra dig selv, kan elværktøjets roterende skive slynges direkte ind mod dig i tilfælde af et tilbageslag. c) Sidder skæreskiven i klemme eller afbryder du arbejdet, slukkes elværktøjet og maskinen holdes roligt, til skiven er stoppet. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Lokalisér og afhjælp fejlen. d) Tænd ikke for elværktøjet, så længe det bender sig i emnet. Sørg for at skæreskiven når op på sit fulde omdrej

ningstal, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig i klemme, springe ud af emnet eller forårsage et tilbageslag. e) Understøt plader eller store emner for at reducere risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store plader kan bøje sig under deres egen vægt. Emnet skal støttes på begge sider, både i nærheden af skæresnittet og ved kanten. f) Vær særlig forsigtig med „lommesnit“ i eksisterende vægge eller andre områder, du ikke har indblik til. Den neddykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elektriske ledninger eller andre genstande. Særlige advarselshenvisninger til sandpapirslibning: a) Anvend ikke overdimensioneret slibepapir, men læs og overhold fabrikantens forskrifter mht. slibepapirets størrelse. Slibepapirer, der rager ud over slibebagskiven, kan føre til kvæstelser eller blokering eller iturivning af slibepapirerne eller til tilbageslag. Særlige advarselshenvisninger i forbindelse med arbejde med trådbørster: b) Bemærk, at trådbørsten mister trådstykker også under almindelig brug. Undgå at overbelaste trådene ved for kraftigt et tryk. Udslyngede trådstykker kan meget let trænge gennem tynd beklædning og/eller huden. c) Anbefales det at bruge en beskyttelseskappe, skal du forhindre, at beskyttelseskappe og trådbørste kan berøre hinanden. Tallerken- og kopbørster kan øge deres diameter med tryk og centrifugalkraft. Yderligere sikkerheds- og arbejdsinformationer Gnistregn opstår ved slibning af metal. Vær opmærksom på, at per- soner ikke kommer til skade. På grund af brandfare må brandbare materialer ikke opbevares i nærheden (gnistregnområde). Brug ikke støvsuger. Undgå at gnistregn og slibestøv rammer din krop. Pas på ikke at få hånden ind i maskinen. Sluk straks for værktøjet, hvis der opstår betydelige svingninger eller der konstateres andre mangler. Kontrollér værktøjet og nd frem til årsagen. Under ekstreme anvendelsesbetingelser (f.eks. glatslibning af metaller med støtteskive og vulkanber-slibeskiver) kan det ind- vendige af vinkelsliberen blive meget snavset. I sådanne tilfælde er det af sikkerhedsgrunde nødvendigt at foretage grundig rengøring af indvendige metalaejringer, ligesom det er absolut nødvendigt at installere et fejlstrøms- (HFI) relæ. Hvis HFI-relæet aktiveres, skal maskinen indsendes til reparation. Spåner eller splinter må ikke ernes, medens maskinen kører. Metaldele må ikke trænge ind i ventilationsåbningerne, da dette kan føre til kortslutning NETTILSLUTNING Tilslutning må kun foretages til enfaset vekselstrøm og kun til en netspænding, som er i overensstemmelse med angivelsen på mærkepladen. Tilslutning kan også ske til stikdåser uden beskyttel- seskontakt, da kapslingsklasse II foreligger. Stikdåser udendørs skal være forsynet med fejlstrømssikrings- kontakter (FI,RCD,PRCD). Det forlanger installationsforskriften for Deres elektroanlæg. Overhold dette, når De bruger vores maskiner. Maskinen sluttes kun udkoblet til stikdåsen. Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald. Under ugunstige netbetingelser i tyndtbefolket område kan andre apparater blive påvirket heraf. Hvis strømtilførslens systemim- pedans er mindre end 0,2 Ohm, er det usandsynligt, at der opstår ulemper.

Vinkelsliberen kan anvendes til overskæring og skrubslibningaf mange materialer, som f.eks. metal eller sten, samt tilslibning med kunststof-tallerkenslibeskive og til arbejder medståltrådsbørste. Er du i tvivl, så læs vejledningen fraproducenten af tilbehøret. Til skærearbejder skal benyttes lukket beskyttelseskappe fra tilbehørsprogrammet. Er du i tvivl, så læs vejledningen fraproducenten af tilbehøret. Det elektriske værktøj er kun egnet til tørslibning og -skæring.5151 Dan Dansk ARBEJDSANVISNINGER For værktøj hvorpå der skal monteres hjul med gevindskåret hul, skal De sikre, at gevindet i hjulet er langt nok til at rumme aksellængden. Benyt og opbevar kun skære- og slibeskiver iht. fabrikantens angivelser. Anvend altid sikkerhedsskærm ved skrubning og skæring. Flangemøtrikken skal spændes inden maskinen tages i brug. Brug altid støttegrebet. Det arbejdsemne, som skal bearbejdes, fastspændes, medmindre det holdes på plads af arbejdsemnets egenvægt. Før aldrig emnet mod skiven med hånden. ELEKTRONIK Nulspændingskontakten forhindrer, at maskinen genstarter efter en strømafbrydelse (batteriskift).For at genoptage arbejdet skal maskinen slukkes og tændes igen. Maskinen er udstyret med en overload- og anti kickback-beskyt- telsesfunktion og stopper i tilfælde af overbelastning.Bemærk, at maskinen kører op på den oprindelige arbejdshastighed igen af sig selv, når belastningen er væk.Når arbejdshastigheden er nået, kan maskinen genoptage arbejdet.

Elektronisk blød opstart til sikker håndtering; hindrer ved indkob- ling en maskinstart i ryk. VEDLIGEHOLDELSE Hold altid maskinens ventilationsåbninger rene. Hvis elværktøjets tilslutningsledning er beskadiget, skal den erstattes med en specielt forberedt tilslutningsledning, der kan fås via kundeservicens organisation. Brug kun Milwaukee-tilbehør og Milwaukee-reservedele. Komponen- ter, hvor udskiftningsproceduren ikke er beskrevet, skal skiftes ud hos et Milwaukee-servicested (se brochure garanti/kundeserviceadresser). Ved opgivelse af type nr. der er angivet på maskinens eektskilt, kan de rekvirere en reservedelstegning, ved henvendelse til: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnen- den, Germany. CE-KONFORMITETSERKLÆRING Vi erklærer som eneansvarlige, at produktet, som beskrives under „Tekniske data“, opfylder alle de relevante bestemmelser i direktiverne 2011/65/EU (RoHS) 2006/42/EF 2014/30/EU og følgende harmoniserede standarder er blevet anvendt. EN 60745-1:2009 + A11:2010 EN 60745-2-3:2011+A2:2013 EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN IEC 63000:2018 Winnenden, 2020-11-16 Alexander Krug / Managing Director Autoriseret til at udarbejde de tekniske dokumenter. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany5252 SYMBOLER VIGTIGT! ADVARSEL! FARE! Læs brugsanvisningen nøje før ibrugtagning. Når der arbejdes med maskinen, skal man have beskyt- telsesbriller på. Brug beskyttelseshandsker! Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Brug ikke kraft. Kun til skærearbejder. Kun til slibearbejder. Tilbehør - Ikke inkluderet i leveringsomfanget, kab købes som tilbehør. Elektrisk udstyr må ikke bortskaes sammen med det almindelige husholdningsaald. Elektrisk og elekt- ronisk udstyr skal indsamles særskilt og aeveres hos en genbrugsvirksomhed til en miljømæssig forsvarlig bortskaelse. Spørg de lokale myndigheder eller din forhandler om genbrugsstationer og indsamlingssteder til sådant aald. Kapslingsklasse II elværktøj. Elværktøj, hvor beskyttel- sen mod et elektrisk stød ikke kun afhænger af basi- sisoleringen men også af, at der anvendes yderligere beskyttelsesforanstaltninger som dobbelt isolering eller forstærket isolering. Der ndes ikke udstyr til tilslutning af en beskyttelsesleder. Europæisk konformitetsmærke Britisk konformitetsmærke Ukrainsk konformitetsmærke Eurasisk konformitetsmærke Dansk Dan5353 Nor Norsk TEKNISKE DATA Vinkelsliper
