BRUKSANVISNING PROWS 900 S Toolson
Denne beskyttelsesskærm er egnet til overskæring og slibning. (Følger ikke med)
DK
Fare!
2.1 Produktbeskrivelse (fi g. 1)
3. Formålsbestemt anvendelse
Samlede svingningstal (vektorsum for tre retninger) beregnet i henhold til EN 60745.
Overfl adeslibning
Svingningsemissionstal a_hAG = 13,466 m/s^2
Usikkerhed K = 1,5 m/s ^4
8. Rengøring, vedligeholdelse og reservedelsbestilling
Fare!
9. Bortskaff else og genanvendelse
Recycling-alternativ til tilbagesendelse:

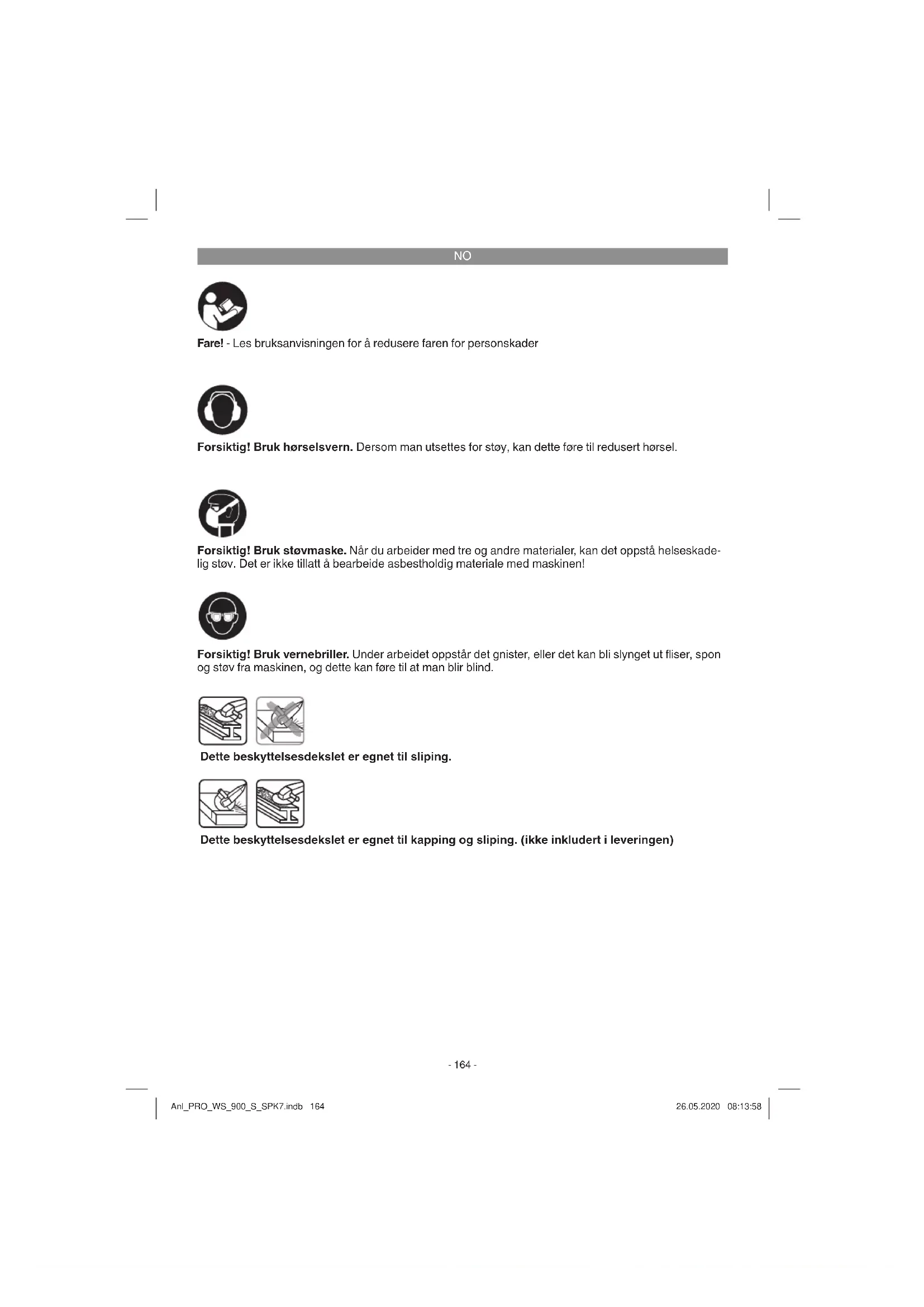

Fare! - Les bruksanvisningen for å redusere faren for personskader
Forsiktig! Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel.
Forsiktig! Bruk støvmaske. Når du arbeider med tre og andre materialer, kan det oppstå helseskadelig støv. Det er ikke tillatt å bearbeide asbestholdig materiale med maskinen!
Forsiktig! Bruk vernebriller. Under arbeidet oppstår det gnister, eller det kan bli slynget ut fliser, spon og støv fra maskinen, og dette kan føre til at man blir blind.
Dette beskyttelsesdekslet er egnet til sliping.
Dette beskyttelsesdekslet er egnet til kapping og sliping. (ikke inkludert i leveringen)
NO
Fare!
Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.
1. Sikkerhetsinstrukser
Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiledningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.
2. Beskrivelse av maskinen og innholdet i leveransen
2.1 Beskrivelse av maskinen (fi gur 1)
- Spindellås
- Håndtak
- PÅ/AV-bryter
- Støttehåndtak
- Sikkerhetsinnretning for slipping
- Flensmutternøkkel
2.2 Inkludert i leveransen
Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt bak i veiledningen.
- Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.
- Fjern forpakningsmaterialet og forpaknings- og transportsikringene (hvis for hånden).
• Kontroller at leveringen er komplett.
- Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
- Oppbevar om mulig emballasjen til garantitiden er utløpt.
Fare!
Maskinen og forpakningsmaterialet er ikke leketøy for barn! Barn må ikke leke med plastposene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!
3. Formålstjenlig bruk
Vinkelsliperen er beregnet på sliping av metall og stein ved bruk av passende slipeskive og tilsvarende sikkerhetsinnretning.
Advarsel! Det er bare tillatt å bruke vinkelsliperen til kapping av metall og stein når sikkerhetsinnretningen, som kan kjøpes som tilbehør, er montert.
Maskinen skal kun brukes til arbeider den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ansvarlig.
Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.
NO
4. Tekniske data
| Nettspenning | 230 V ~ 50 Hz |
| Opptatt eff ekt: | 1010 W |
| Ubelastet turtall: | 12000 min ^-1 |
| Maks. skivediameter: | 125 mm |
| Slipeskiver: | 125 x 22 x 6 mm |
| Kappeskiver: | 125 x 22 x 3 mm |
| Festespindelens gjenger: | M14 |
| Sikkerhetsklasse: | II 回 |
| Vekt: | 1,6 kg |
Fare!
Støy og vibrasjoner
Støy- og vibrasjonsverdiene ble målt i samsvar med EN 60745.
| Lydtrykknivå L_pA | 90,27 dB (A) |
| Usikkerhet K_pA | 3 dB |
| Lydeff ektnivå L_WA | 101,27 dB (A) |
| Usikkerhet K_WA | 3 dB |
Bruk hørselsvern.
Dersom man utsettes for støy, kan dette føre til redusert hørsel.
Samlede verdier for vibrasjon (vektorsum for tre retninger) målt i samsvar med EN 60745.
Sliping av overfl ater
Emisjonsverdi for vibrasjoner a_nAG = 13,466 m/s^2 Usikkerhet K = 1,5 m/s²
Den angitte emisjonsverdien for vibrasjoner er målt i samsvar med en standardisert kontrollprosedyre og kan endre seg, avhengig av hvordan og til hva elektroverktøyet brukes, og i unntakstilfeller kan emisjonen ligge over angitt verdi.
Den angitte emisjonsverdien for vibrasjoner kan brukes for å sammenligne et elektroverktøy med et annet.
Den angitte emisjonsverdien for vibrasjoner kan også brukes til en innledende vurdering av belastningen.
Begrens støyutviklingen og vibrasjonene til et minimum!
- Bruk bare forskriftsmessige maskiner uten skader.
- Vedlikehold og rengjør maskinen med jevne mellomrom.
- Tilpass din arbeidsmåte maskinen.
• Overbelast ikke maskinen.
• Sørg ved behov for å få maskinen undersøkt.
• Slå av maskinen när den ikke er i bruk. - Brukhansker.
Forsiktig!
Resterende risikoer
Selv om du bruker dette elektroverktøyet forskriftsmessig, vil det alltid fi nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av dette elektroverktøyet:
- Lungeskader dersom man ikke bruker en egnet støvmaske.
- Hørselsskader dersom man ikke bruker egnet hørselsvern.
- Helseskader som kan resultere av vibrasjonene som hånd/arm belastes med, dersom maskinen brukes over et lengre tidsrom, eller dersom den ikke brukes og vedlikeholdes forskriftsmessig.
5. Før igangsetting
Før du tilkopler maskinen, må du kontrollere at opplysningene på merkeplaten stemmer overens med tilsvarende opplysninger for nettet.
Advarsel!
Trekk alltid ut nettpluggen før du utfører innstillinger på maskinen.
5.1 Montering av støttehåndtak (fi gur 2)
Det er ikke tillatt å bruke vinkelsliperen uten støttehåndtak (4).
- Støttehåndtaket kan skrus inn i en av de tre posisjonene (A, B, C).
| Maskinside Egnet for | |
| Venstre side (pos. A / som avbildet) | Høyrehendte |
| Høyreside(pos.B) Venstrehendte | |
| På oversiden (pos. C) | Bruk av kappeskiver |
NO
5.2 Innstilling og bytte av sikkerhetsinnretningen (fi gur 3)
Advarsel!
- Slå maskinen av. Trekk ut nettpluggen!
- Still inn sikkerhetsinnretningen (5) for beskyttelse av hendene dine slik at slipematerialet føres bort fra kroppen din.
- Posisjonen til sikkerhetsinnretningen (5) kan tilpasses de aktuelle arbeidsforholdene; drei dekslet (5) til ønsket posisjon. Låsetappen (a) på sikkerhetsinnretningen (5) må gå i lås i den aktuelle posisjonen (b).
• Pass på at sikkerhetsinnretningen (5) dekker til tannhjulshuset korrekt. - Kontroller at sikkerhetsinnretningen (5) er gått i forsvarlig inngrep i den aktuelle posisjonen (b).
- Skru av flensmutteren (c) som vist på 6.2, for å demontere sikkerhetsinnretningen. Fjern den spennflensen som ligger under, skru ut de 3 skruene (d) og ta av holderen (e) (se figur 3). Nå kan sikkerhetsinnretningen fjernes.
Når du skal sette sikkerhetsinnretningen på, må du gå fram i motsatt rekkefølge av den du fulgte när du tok av sikkerhetsinnretningen.
⚠ Pass alltid på at sikkerhetsinnretningen sitter forsvarlig fast.
⚠ Bruk ikke vinkelsliperen uten sikkerhetsinnretning.
5.3 Prøvekjøring av nye slipeskiver
La vinkelsliperen med montert slipe- eller kappeskive gå i minst 1 minutt ubelastet. Dersom skivene vibrerer, må de skiftes ut omgående.
6. Betjening
- PÅ/AV-bryteren (3) er utstyrt med en forriglingsbryter (a) for å hindre at maskinen startes utilsiktet.
- Når du skal starte maskinen, må du skyve forriglingsbryteren (a) framover og deretter trykke på PÅ/AV-bryteren (3).
⚠️ Vent til maskinen har kommet opp maksimalt turtall. Deretter kan du sette vinkelsliperen på arbeidsstykket og bearbeide dette.
6.2 Utskiftning av slipeskivene (fi gur 5)
Du trenger den vedlagte tappnøkkelen (6) for å skifte ut slipeskivene.
Advarsel!
Trekk ut nettpluggen!!
- Takket være spindellåsen er det lett å skifte skiver.
- Trykk inn spindellåsen og la slipeskiven smekke i lås.
- Äpne flensmutteren med tappnøkkelen. (se figur 5)
- Skift ut slipe- eller kappeskiven og trekk til flensmutteren med tappnøkkelen.
Merk!
Spindellåsen må bare trykkes inn när motoren og slipespindelen er stanset! Spindellåsen må holdes innetrykket mens skiven skiftes ut!
Ved slipe- eller kappeskiver med en tykkelse på inntil ca. 3 mm må fl ensmutteren skrus på med den plane siden inn mot slipe- eller kappeskiven.
6.3 Plasseringen av fl ensene ved bruk av slipeskiver og kappeskiver (fi gur 6-9)
- Plassering av flensene ved bruk av krum eller rett slipeskive (figur 7)
a) Spennfl ens
b) Flensmutter - Plassering av flensene ved bruk av krum kappeskive (figur 8)
a) Spennfl ens
b) Flensmutter - Plassering av flensene ved bruk av rett kappeskive (figur 9)
a) Spennfl ens
b) Flensmutter
6.4 Motor
Motoren må ventileres godt under arbeidet, derfor må ventilasjonsåpningene alltid holdes rene.
NO
6.5 Slipeskiver
- Slipe- eller kappeskiven må aldri være større enn foreskrevet diameter.
- Før du bruker slipe- eller kappeskiven, må du kontrollere det omdreiningstall som er angitt for den.
- Det omdreiningstallet som er angitt for slipe- eller kappeskiven, må være høyere enn ubelastet turtall for vinkelsliperen.
- Bruk bare slipe- og kappeskiver som er godkjent for et minimum omdreiningstall på 12000 min ^-1 og for en periferihastighet på 80 m/sek.
- Når du bruker diamantkappeskiver, må du være oppmerksom på rotasjonsretningen. Pilen som viser rotasjonsretningen på diamantkappeskiven må stemme overens med pilen som viser rotasjonsretningen på maskinen.
Når det gjelder slipeskivene, må du passe særlig på en god lagring og transport. Du må aldri utsette slipeskivene for støt, slag eller skarpe kanter (f.eks. under transport eller lagring i et verktøyskrin). Dette kan føre til skader på slipeskivene, f.eks. til riss, og dermed utgjøre en fare for brukeren.
Advarsel!
6.6 Arbeisinstruksjoner
6.6.1 Grovsliping
⚠ OBS! Bruk sikkerhetsinnretningen for sliping (inkludert i leveransen).
Mest vellykket resultat på grovslipingen oppnås ved å sette slipeskiven på arbeidsstykket i en vinkel på 30° til 40° i forhold til slipeplanet og bevege den jevnt fram og tilbake over arbeidsstykket.
⚠ OBS! Bruk sikkerhetsinnretningen for kapping (kan leveres som tilbehør, se 8.4). Vinkelsliperen må ikke kiles fast i kappeplanet under arbeidet med kapping. Kappeskiven må ha en ren skjærekant. Til kapping av hard stein er det best å bruke diamantkappeskive.
⚠ Det er ikke tillatt å bearbeide asbestholdige materialer med maskinen! ⚠ Du må aldri bruke kappeskiver til grovsliping.
7. Utskiftning av nettkabelen
Fare!
Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsentens kundeservice eller tilsvarende kvalifi sert person, slik at risikoer unngås.
8. Rengjøring, vedlikehold og bestilling av reservedeler
Fare!
Trekk alltid ut nettpluggen när det skal utføres rengjøringsarbeider.
8.1 Rengjøring
- Hold sikkerhetsinnretningene, ventilasjonsåpningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.
- Vi anbefaler å rengjøre maskinen omgående etter bruk.
- Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høynet risiko for elektrisk støt.
8.2 Kullbørster
Dersom gnistdannelsen er for stor, må du be en autorisert elektriker kontrollere kullbørstene. Fare! Kullbørstene skal bare skiftes ut av en autorisert elektriker.
8.3 Vedlikehold
Det befi nner seg ingen deler som kan vedlikeholdes inne i maskinen.
NO
8.4 Bestilling av reservedeler:
Når man bestiller reservedeler, bør følgende opplysninger angis:
- Maskintype
• Maskinensartikkelnummer
• Maskinensidentifikasjonsnummer - Reservedelsnummeret til den nødvendige reservedelen
Du fi nner aktuelle priser og informasjon under www.isc-gmbh.info
Beskyttelsesdeksel for kapping (art.-nr.: 44.500.17)
9. Avfallsbehandling og gjenvinning
Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsøpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbehandling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.
10. Lagring
Lagre maskinen og tilbehøret på et mørkt, tørt og frostfritt sted som ikke er tilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C. Oppbevar elektroverktøyet i originalemballasjen.
NO
Kun for EU-land
Ikke kast elektroverktøy i husholdningsavfallet!
I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.
Recycling-alternativ til oppfordring om returnering:
Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette.
Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette.
Med forbehold om tekniske endringer
NO
Serviceinformasjon
Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.
Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.
| Kategori Eksempel | |
| Slitedeler* Kullbørster | |
| Forbruksmateriale/ forbruksdeler* Kappe-, slipeskiver | |
| Manglende deler |
Ved mangler eller feil ber vi deg registrere feilen på internettadressen: www.isc-gmbh.info. Sørg for å gi en nøyaktig beskrivelse av feilen, og svar i denne forbindelse alltid på følgende spørsmål:
- Virket maskinen noen gang, eller var den defekt helt fra start av?
- Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?
• Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?
Beskriv denne feilfunksjonen.
Garantidokument
Kjære kunde!
Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til forhandleren hvor du kjøpte maskinen. Følgen-de vilkår gjelder for å gjøre gjeldende garantikrav:
-
Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virksomhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.
-
Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produsent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen.
Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.
- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.
- Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelastning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).
- Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.
-
Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterre reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.
-
Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som dokumenterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.
Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.
