NOTENDAHANDBÓK PROWS 900 S Toolson

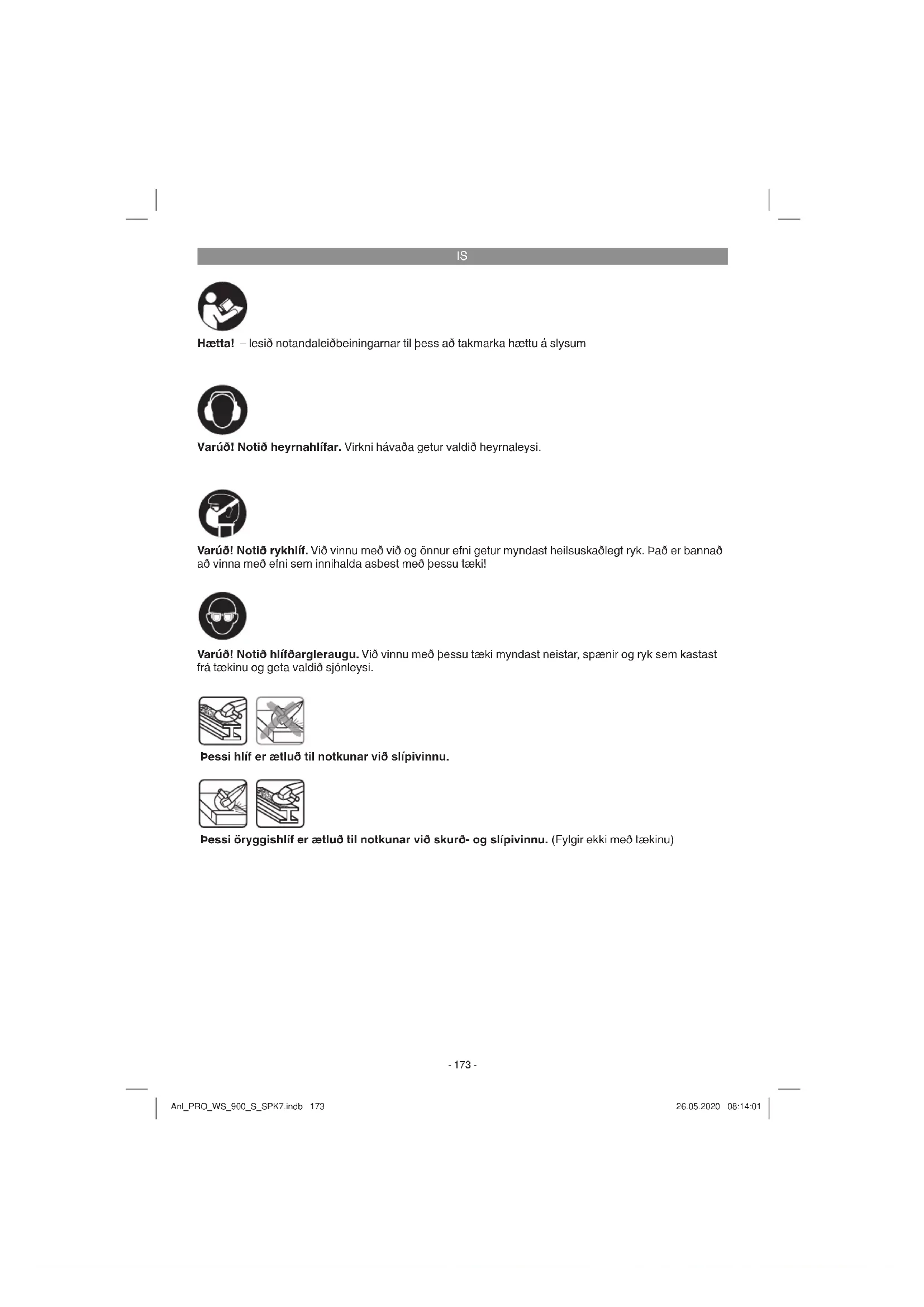

Hætta! – lesið notandaleiðbeiningarnar til pess að takmarka hættu á slysum

Varúð! Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi.

Varúð! Notið rykhlíf. Við vinnu með við og önnur efni getur myndast heilsuskaðlegt ryk. Pað er bannað að vinna með efni sem innihalda asbest með pessu tæki!

Varúð! Notið hlífðargleraugu. Við vinnu með þessu tæki myndast neistar, spænir og ryk sem kastast frá tækinu og geta valdið sjónleysi.

Pessi hlíf er ætluð til notkunar við slípivinnu.

Pessi öryggishlíf er ætluð til notkunar við skurð- og slípivinnu. (Fylgir ekki með tækinu)

IS

Hætta!

Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryggisleiðbeiningarnar vandlega. Geymið allar leiðbeingar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeingarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeingar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali!

Hætta!

Lesið öryggisleiðbeiningar og aðrar leiðbe- ningar sem fylgja þessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbe- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbe- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

2.1 Tækislýsing (myndir 1)

1.Öxullæsing

1. Haldfang

2. Höfuðrofi

3. Aukahaldfang

4. Hlíf til slípunar

5. Öxullykill

2.2 Innihald

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið-beiningunum. Ef að hluti vantar, hafi ð þá tafarlaust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótuna. Vinsamlegast athugið töfl u aftast í leiðbeiningunum varðandi hluti sem eru ábyrgðir.

• Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.
  Fjarlægið umbúðirnar og læsingar umbúða / tækis (ef slikt er til staðar).
• Athugið hvort að allir hlutir fylgi með tækinu.
• Yfirfarið tækið og aukahluti pess og athugið hvort að flutningaskemmdir séu að finna.

Geymið umbúðirnar ef hægt er par til að ábyrgðartímabil hefur runnið út.

Hætta!

Tækið og umbúðir pess eru ekki barnaleikföng! Börn mega ekki leika sér með plastpoka, fi lmur og småhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

• Slípirokkur
Aukahaldfang
- Öxullykill
• Notandaleiðbeiningar
• Öryggisleiðbeiningar

3. Tilætluð notkun

Slípirokkurinn er ætlaður til að slípa málm og stein með notkun réttrar slípiskífu og viðeigandi öryg- gisútbúnaðar.

Viðvörun! Ef nota á slípirokkinn til pess að skera málm eða stein, má einungis gera það þegar að notuð er viðgeigandi öryggishlíf sem fæst sem aukahlutur á þetta tæki.

Petta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun.

4. Tæknilegar upplýsingar

Spenna: 230 V \~ 50 Hz

Afl: 1010 W

Snúningshraði án álags: 12000 mín ^1

Hámarks pvermál skífu-ø: 125 mm

Slípiskífur: 125 x 22 x 6 mm

Skurðarfur: 125 x 22 x 3 mm

Öxulgengja: M14

Öryggisflokkur: II/回

Pyngd: 1,6kg

IS

Hætta!

Hávaði og titringur

Hávaðagildi og titringsgildi voru mæld eftir staðli-num EN 60745.

Hámarks hljóðprýstingur L _pA ......90,27dB(A)

Óvissa K....3dB

Hámarks hávaði L _wa ....101,27 dB(A)

Óvissa K _WA ....3 dB

Notið heyrnahlífar.

Virkni hávaða getur valdið heyrnaleysi.

Titringsgildi (summa vektora í premur rýmum) voru mæld samkvæmt staðlinum EN 60745.

Slípað á yfi rborði

Titringsgildi a_hAG = 13,466 m/s^2

Óvissa K = 1,5 m/s²

Uppgefin sveiflugildi pessa tækis eru stööluð gildi sem mæld eru við staðlaðar aðstæður. Pessi gildi geta breyst við mismunandi tæki og notkun peirra, pessi gildi geta pó í sumum tilvikum orðið hærri en þau gildi sem gefi n eru upp af framleiðanda tækisins.

Uppgefin sveiflugildi er hægt að nota til viðmiðunar við önnur lík tæki.

Uppgefið sveiflugildi getur auk þess verið notað til þess að áætla álag notanda þess.

Takmarkið hávaðamyndun og titring eins og hægt er!

• Notið einungis tæki sem eru í fullkomnu ásigkomulagi.
• Hirðið um tækið og hreinsið pað reglulega.
  • Lagið vinnu að tækinu.
  • Ofgerið ekki tækinu.
  • Látið yfirfara tækið ef pörf er á.
• Slökkvið á tækinu á meðan að það er ekki í notkun.
• Notiðhlífðarvettlinga

Varúð!

Aðrar áhættur

Pó svo að rafmagnsverkfærið sé notað fullkomlega eftir notandaleiðbeiningum framleiðanda pess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna uppbyggingu tækis og notkun pess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi rykhlífar.

2. Heyrnarskaða ef ekki eru notaðar viðeigandi heyrnahlífar.

3. Heilsuskaðar, sem myndast geta vegna titrings á höndum og handleggjum, ef að tækið er notað samfl eytt til langs tíma eða ef að tækið er ekki notað samkvæmt leiðbeiningum pess eða ef ekki er rétt hirt um það.

5. Fyrir notkun

Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins.

Viðvörun!

Takið tækið úr sambandi við straum áður en að það er stillt.

5.1 Aukahaldfang ásett (mynd 2)

• Slípirokkinn má ekki nota án aukahaldfangs (4).
• Aukahaldfangið er hægt að skrúfa fast á premur mismunandi (A, B, C) staðsetningum.

Tækishlið Beregnet for
Vinstri hlið (staða A / eins og sýnt er)	Rétthenda
Hægri (staða B) Örvhenta
Ofaná (staða C) Notkun	meðskurðarskífum

5.2 Að stilla og skipta um hlíf (mynd 3) Viðvörun!

• Slökkvið á tækinu. Takið tækið úr sambandi við straum!
• Stilli hlífðareininguna (5) til að hlífa höndunum, pannig að efnið sem kastast frá skífunni beinist á áttina frá líkama notanda.
• Hægt er að stilla skífuhlífina (5) eftir því hver-nig er unnið með tækinu; snúið hlífinni (5) í rétta stellingu. Læsingin (a) á skífuhlífinni (5) verður að smella ofan í mögulegar stillingar (b).
  Gangið úr skugga um að skífuhlífin (5) hylji tennta hjólið rétt.
  Gangið úr skugga um að skífuhlífin (5) smellí í forgefnar stillingar (b).
• Til að fjarlægja hlífina verður að skrúfa rónna (c) af, eins og sýnt er í lið 6.2. Fjarlægið skífuna sem er þar undir, skrúfið skrúfurnar 3 (d) úr, og fjarlægið festinguna (e) (sjá mynd 3).

IS

Nú er hægt að fjarlægja hlífina.

- Til að setja hlífina á tækið er eins farið að og við sundurtekningu í öfugri röð.

⚠ Athugið að hlífin sitji vel og örugglega.

⚠️ Notið slípirokkinn alls ekki án hlífðareinningar.

5.3 Prufukeyrsla á nýrri slípiskífu

Látið slípirokkinn ganga, með áfestri slípiskífu eða skurðarskífu, í að minnstakosti 1 mínútu án álags. Skiptið tafarlaust um skífur sem byrja að titra eða hristast.

6. Notkun

6.1 Höfuðrofi (myndir 4)

• Höfuðrofinn (3) er útbúinn læsingu (a) sem minnkar hættuna á að höfuðrofinn sé gerður virkur óaðvitandi.
• Til að gangsetja tækið, þrýstið pá læsingunni (a) framávið og þrýstið síðan inn höfuðrofanum (3).

⚠️ Bíðið þar til að tækið hefur náð hámarks snúningshraða. Eftir það má fyrst leggja slípi-rokkinn að verkstykkinu og byrja vinnu með honum.

Til pess að skipta um slípiskífu verður að notast við meðfylgjandi lykil (6).

Viðvörun!

Takið tækið úr sambandi við straum!

• Einföld skipti um slípiskífu vegna öxullæsingar.
• Prýstið inn öxullæsingunni og látið slípiskífuna festast.
  • Opnið skífufestinguna með lyklinum. (sjá mynd 5)
• Skiptið um slípiskífu eða skurðarskífu og festið skífufestinguna aftur á öxulinn með lyklinum.

Varúð:

Prýstið alls ekki á öxulfestinguna nema einungis á meðan að slípirokkurinn er kyrrstæður! Öxulfestingunni verður að halda inni á meðan að skipt er um skurðarskífu!

Við slípiskífur og skurðarskífur allt upp að 3ja sentímetra þykkt verður að skrúfa skífufestinguna á tækið með sléttu hliðina útávið.

6.3 Uppsetning á skífufestingu með slípiskífum og skurðarskífum (myndir 6-9)

• Uppsetning á festingu pegar notast er við slípiskífur sem eru með innmiðju eða eru beinar (mynd 7)
  a) Spennifl ans
  b) Festing
• Uppsetning á festingu pegar ad notast er við skurðarskifu með innmiðju (mynd 8)
  a) Spennifl ans
  b) Festing
• Uppsetning á festingu begar að notast er við beina slípiskífu (mynd 9)
  a) Spennifl ans
  b) Festing

6.4 Mótor

Lofta verður vel um mótorinn á meðan að unnið er með tækinu, pess vegna verður ávallt að halda loftgötum og rifum hreinum.

6.5 Slípiskífur

• Skurðarskífa eða slípiskífa má aldrei vera stærri en leift hámarks þvermál skífu fyrir petta tæki.
  Gangið úr skugga um að hámarks núningshraði skifunnar passi við tækið áður en að hún er ísett.
• Hámarks snúningshraði skífunnar verður að vera jafn hár eða hærri en hámarks snúningshraði slípirokksins.
• Notið einungis skurðarskífur og slípiskífur sem leyfa að minnstakosti 12000 mín¹ og með yfirborðshraðann 80 m/s.
• Athugið við notkun á demant-skurðarskífum að snúningsáttin sé rétt. Örin sem sýnir snúningsáttina á skífunni verður að snúa eins og örin sem gefur til kinna snúningsáttina á tækinu.

Athugið sérstaklega vel að geyma slípiskífurnar rétt og tryggja pær vel við fl utninga. Látið aldrei slípiskífur verða fyrir höggum, miklum titringi og látið pær ekki á hvassar brúnir (til dæmis við fl utning eða geymslu í verkfærakistu). Petta gæti orðið til skemmda á slípiskífum og myndað til dæmis sprungur sem skapar hættu fyrir notanda tækisins.

IS

Viðvörun!

6.6 Vinnutilmæli

6.6.1 Slípað á yfi rborði

⚠️ Varúð! Notið hlíf sem ætluð er til slípivin-nu (fylgir með tæki).

Afkastamest er slípivinna pegar að slípiskífan hefur hornið 30° bis 40° við vinnustykkið. Leggið slípiskífuna að verkstykkinu og hreyfi ð hana jafnt yfir það með hreyfingum til hliðar.

6.6.2 Skorið

⚠️ Varúð! Notið hlíf sem ætluð er til skurðar-vinnu (er fáanleg sem aukahlutur, sjá 8.4).

Pegar skorið er verður að ganga úr skugga um að skurðarskífan festist ekki. Skurðarskífan verður að gefa beinan og hreinan skurð.

Pegar harður steinn er skorinn er best að notast við demant-skurðarskífu.

⚠️ Ekki má nota tækið við vinnu í efni sem innihalda asbest!

⚠️ Notið aldrei skurðarskífu til pess að slípa.

Ef að rafmagnsleiðsla pessa tækis er skemmd, verður að láta framleiðanda, viðurkenndan pjónustuaðila eða annan fagaðila skipta um hana til pess að koma í veg fyrir tjón.

8. Hreinsun, umhirða og pöntun varahluta

Hætta!

Takið tækið úr sambandi við straum áður en að pað er þrifi ð.

8.1 Hreinsun

• Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Purrkið af tækinu með hreinum klút eða blásið af því með hábrýstilofti.
  Við mælum með því að tækið sé hreinsað eftir hverja notkun.
• Hreinsið tækið reglulega með rökum klút og örlitilli säpu. Notið ekki hreinsilegi eða ætandi efni; pessi efni geta skemmt plastefni tækisins. Gangið úr skugga um að það komist ekki vatn inn í tækið. Ef vatn kemst inn í rafmagns-

verkfæri, eykst hætta á raflosti.

8.2 Kolaburstar

Við óeðlilega mikla neistamyndun verður að láta fagaðila skipta um kolabursta tækisins.

Hætta! Einungis mega fagaðilar í rafmagnsvinnu skipta um kolaburstana.

8.3 Umhirða

Inni í tækinu eru engir aðrir hlutir sem hirða parf um.

8.4 Pöntun varahluta:

Pegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Gerötækis
Gerðarnúmertækis
• Númertækis
- Varahlutanúmer pess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

Hlif sem hægt er að fjarlægja (Art.-Nr.: 44.500.17)

Petta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Pessar pakkningar endurnýtanlegar eða hægt er að endurvinna þær. Petta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimilissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila því til þar til gerðra sorpmóttökustöðvar. Ef að þér er ekki kunnugt um þesshát-tar sorpmóttökustöðvar ættir þú að leita til bæjarskrifstofur varðandi upplýsingar.

10. Geymsla

Geymið tækið og aukahluti pess á dimmum, burrum og frostlausum stað par sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 °C. Geymið rafmagnsverkfæri í upprunalegum umbúðum.

IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins:

Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu.

Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar þjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar.

Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endurvinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta.

Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá iSC GmbH komi til.

Pað er áskilið að tæknilegar breytingar séu leyfi legar

IS

Pjónustuupplýsingar

Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefið út á og er heimilisfang þeirra gefið upp í ábyrgðarskírteininu. Pessir þjónustuaðilar eru til staða fyrir þig varðandi viðgerðir, pantanir varahluta og íhluta.

Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan náttúrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits.

Grein Dæmi
Slithlutir* Kolaburstar
Notkunarefni/hlutir sem notast upp* Skurðar-, Slípiskífur
Hlutir sem vantar

* verða ekki endilega að fylgja!

Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh.info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var bað bilað strax frá upphafi?

- Varð pér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?

• Hvaða bilun lýsir sér í tækinu samkvæmt pinni skoðun (aðalbilun)?

Lýsið biluninni.

IS

Ábyrgðarskírteni

Kæri viðskiptavinur,

vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis-fang er að finna neðar á þessu ábyrgðarskjali. Pú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Ábyrgðarskýrteini pessa tækis gildir eingöngu fyrir einkanotendur, p.e.a.s persónur sem nota petta tæki ekki til atvinnunota né í annarri sjálfstæðrar vinnu. Petta ábyrgðarskirteini lýsir aukalegri ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskiptavinum sínum umfram pær ábyrgðir sem reglur og lög gefa kröfur um. Pín almenna lagaleg ábyrgð helst ósnert prátt fyrir pessa ábyrgðaliði. Ábyrgðarbjónusta okkar eru pér að kostnaðarlausu.
2. Ábyrgðin nær eingöngu yfir galla á nýju tæki sem þú hefur fest kaup á sem var framleitt af neðang-reindum framleiðanda. Ábyrgðin nær einungis yfir galla sem eru vegna efnisgalla eða framleiðslugalla og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildi ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan síklan sambærilegan hátt.

3. Ábyrgð okkar gildir ekki yfi r:

4. Skemmdir á tæki sem til verða vegna pess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu pess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi pess eða ef að tækið hefur verið notað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og bjónustu.

5. Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, flutningaskemmdir), vegna rangnotkunar eða utanaðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður).

6. Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar pess eða vegna annarra utanaðkomandi eðlilegra uppnotkunar.

7. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm-din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Petta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

8. Til pess að fá ábyrgðarpjónustu, hafíð pá samband við: www.isc-gmbh.info. Vinsamlegast geymið kaupkvittanir og önnur skjöl sem staðfesta kaupin á nýju tæki. Tæki sem send eru til viðgerðar sem ekki hafa tilskildar kvittanir eða tæki án tækismerkingar missa alla ábyrgð par sem ekki er hægt að tilgreina bau tæki. Ef að skemmdin á tækinu er innan ábyrgðarramma pess færð pú umsvifalaust viðgert eða nýtt tæki í stað pess gamla.

Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar pessa tækis sem eru í notandaleiðbeiningunum.
