BRUKSANVISNING iPivot Grow Joie

5. Tryk på frigivelsesknappen til støttebenet, og tryk det opad.

4. Juster nakkestøtten, så nakkestøttens underside er plan med

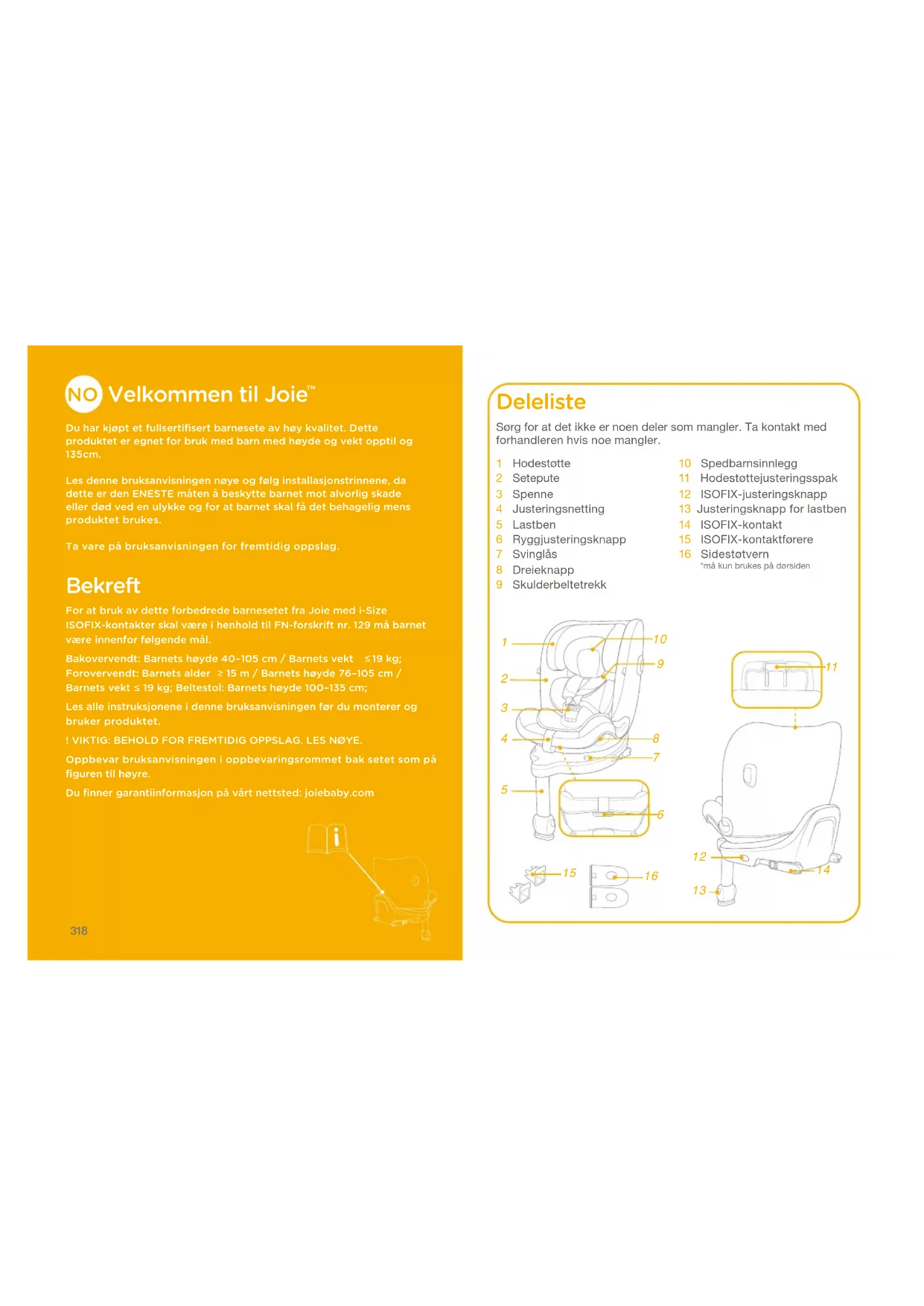

Du har kjøpt et fullsertifisert barnesete av høy kvalitet. Dette produktet er egnet for bruk med barn med høyde og vekt opptil og 135cm.Les denne bruksanvisningen nøye og følg installasjonstrinnene﹐ da dette er den ENESTE måten å beskytte barnet mot alvorlig skade eller død ved en ulykke og for at barnet skal få det behagelig mens produktet brukes.Ta vare på bruksanvisningen for fremtidig oppslag. Bekreft For at bruk av dette forbedrede barnesetet fra Joie med i-Size ISOFIX-kontakter skal være i henhold til FN-forskrift nr. 129 må barnet være innenfor følgende mål.Bakovervendt: Barnets høyde 40–105cm / Barnets vekt 19 kg; Forovervendt: Barnets alder 15m / Barnets høyde 76–105cm / Barnets vekt 19 kg; Beltestol: Barnets høyde 100–135cm;Les alle instruksjonene i denne bruksanvisningen før du monterer og bruker produktet.! VIKTIG: BEHOLD FOR FREMTIDIG OPPSLAG. LES NØYE.Oppbevar bruksanvisningen i oppbevaringsrommet bak setet som på figuren til høyre. Du finner garantiinformasjon på vårt nettsted: joiebaby.com Deleliste 1 Hodestøtte2 Setepute3 Spenne4 Justeringsnetting5 Lastben6 Ryggjusteringsknapp7 Svinglås8 Dreieknapp9 Skulderbeltetrekk10 Spedbarnsinnlegg11 Hodestøttejusteringsspak12 ISOFIX-justeringsknapp13 Justeringsknapp for lastben14 ISOFIX-kontakt15 ISOFIX-kontaktførere16 Sidestøtvern*må kun brukes på dørsidenSørg for at det ikke er noen deler som mangler. Ta kontakt med forhandleren hvis noe mangler.

SØRG FOR at de stive gjenstandene og plastdelene på det forbedrede barnesetesystemet blir plassert og installert slik at de ikke kan hemmes av et flyttbart sete eller en av bilens dører under hverdagslig bruk av kjøretøyet.

Babymodus: Barnets høyde 40–105cm / maks. 19 kg: Småbarnmodus: Barnets høyde 76–105cm / maks. 19 kg: Juniormodus: Barnets høyde 100–135cm :

Det forbedrede barnesetet passer kanskje ikke i alle godkjente kjøretøy.

Alle remmer som holder det forbedrede barnesetet til kjøretøyet, skal være tette. Støtteben skal være i kontakt med kjøretøyets gulv. Eventuelle stropper som holder fast barnet skal tilpasses kroppen til barnet. Stroppene skal ikke vris. ADVARSEL

Når barnet er satt i det forbedrede barnesetet, må sikkerhetsbeltet brukes riktig. Sørg for at midjebelte legges lavt slik at skrittet er godt festet og under press.

Vær oppmerksom på faren ved endringer eller tillegg til enheten som gjøres uten godkjenning fra gjeldende myndighet eller hvis ikke installasjonsinstruksjonene gitt av produsenten til det forbedrede barnesetet følges.

IKKE legg barnet i dette forbedrede barnesetesystemet uten tilsyn.

All bagasje eller andre gjenstander som kan gi personskader ved kollisjon, skal være forsvarlig festet.

De myke delene skal ikke byttes ut med noen andre enn de som er anbefalt av produsenten, da de er vesentlige for ytelsen til barnesetet.321 322 ADVARSEL

Kontroller om dette forbedrede barnesetet kan monteres riktig i kjøretøyet før du kjøper det.

INGEN forbedrede barneseter kan garantere full beskyttelse mot skade ved en ulykke. Riktig bruk av dette forbedrede barnesetet vil imidlertid redusere risikoen at barnet ditt blir alvorlig skadet eller dør.

IKKE monter det forbedrede barnesetet å uten å følge instruksjonene i denne håndboken, ellers kan barnet utsettes for alvorlig fare for skade eller død.

IKKE kle barnet i store/overdimensjonerte klær, da dette kan hindre at barnet blir , ordentlig og sikkert festet med skulderbeltestroppene og skrittremen mellom bena. Nødsituasjon Ved nødstilfeller eller ulykker er det viktigste at barnet blir tatt hånd om med førstehjelp og medisinsk behandling umiddelbart. Produktinformasjon For installasjon med ISOFIX-system

1. Dette er et «i-Size» forsterket barnesetesystem. Den er godkjent

i henhold til FN-forskrift nr. 129, for bruk i i-Size-kompatible sitteplasser som angitt av kjøretøyprodusentene i brukerhåndboken til kjøretøyet.

er godkjent i henhold til FN-forskrift nr. 129 for bruk i «i-Size- sitteplasser» som angitt av kjøretøyprodusentene i bruksanvisningen til kjøretøyet.

Velg installasjon Merknader for installasjon

sidestøt. Beskyttelsen mot sidestøt MÅ brukes på dørsiden av kjøretøyet. Installasjon vist på

2. Trykk utløserknappen for å fjerne beskyttelsen mot sidestøt.

3. Oppbevar den riktig når den ikke er i bruk.

Bruk sidestøtbeskyttelse Barnets størrelse Installasjons- modus Figur for installasjon Referansealder Seteposisjon 40–105cm/ ≤18 kg 76–105cm/ ≤18 kg 100–135cm/ Bakovervendt Fremovervendt Beltestol Ca. 4 år 15 måneder til ca. 4 år

Posisjon 1-5 Posisjon 1-5 Posisjon 1-5325 326 Høydejustering for hodestøtte og skuldersele se bilder

Juster hodestøtten og kontroller at skulderselen er i riktig høyde i henhold til

! Ved bakovervendt bruk må høyden på skulderselesporene være på høyde med eller like under toppen av skuldrene til barnet.

! Ved fremovervendt bruk må høyden på skulderselesporene være på høyde med eller like over toppen av skuldrene til barnet.

! Ved bruk som beltestol må høyden på skulderselen være på høyde med skuldrene til barnet.

Trykk først justeringsspaken og trekk eller skyv ned hodestøtten til den klikker inn i en av de 14 posisjonene for å justere høyden på hodestøtten.

! Skulderplassen blir større etter hvert som hodestøttehøyden justeres til posisjonene fra 11. til 14. plass. se bilder

Trykk ryggjusteringsknappen for å sette det forbedrede barnesetet i ønsket posisjon.

Det er 5 hvileposisjoner som kan brukes for bakovervendt, fremovervendt og beltestolmodus.

1. Sett inn ISOFIX-festeførerne for å hjelpe deg med installasjonen.

2. Trykk ISOFIX-justeringsknappen for å forlenge ISOFIX.

! Trykk ISOFIX-justeringsknappene igjen mens du skyver setet tilbake til den kommer i kontakt med ryggen på bilsetet.

4. Når ISOFIX er festet, trekker du lastbenet ned på gulvet. Når

lastbenindikatoren blir grønn, er lastbenet riktig montert.

5. Klem utløserknappen for lastbenet, og juster lengden på lastbenet.

og trekker basen bort fra setet. Trykk og slipp deretter kontaktene fra bilens ISOFIX.

-1 og brett kontakten helt for å forhindre skade under transport.

4. Legg barnet i det forsterkede barnesetet, og legg legge armer

6. Trekk ned justeringsbåndet, og juster det til riktig lengde slik at

! Pass alltid på at setet er i låst posisjon (bakovervendt / fremovervendt) selv når barnet ikke er i det. Fremovervendt bruk (Barnets høyde 76–105cm / Barnets vekt ≤ 21kg / 15 måneder – ca. 4 år) se bilder

! Installer det forbedrede barnesetet på baksetet, og sett deretter barnet i det forbedrede barnesetet. Trykk dreieknappen for å dreie setet slik at det blir lett å sette barnet inn og ta det ut, og drei det rundt til fremovervendt stilling.

1. Trykk selejusteringsknappen mens du trekker ut skulderselene for å

løsne og forlenge skulderselebeltene.

2. Lås opp låsespennen ved å trykke den røde knappen.

! Fjern spedbarnsinnlegget i fremovervendt modus.

Bakovervendt bruk (Barnets høyde 40–105cm / Barnets vekt 21 kg / spedbarn til 4 år) se bilder

! Installer det forbedrede barnesetet på baksetet, og sett deretter barnet i det forbedrede barnesetet. Trykk dreieknappen for å dreie setet slik at det blir lett å sette barnet inn og ta det ut, og drei det rundt til bakovervendt stilling.

1. Trykk selejusteringsknappen mens du trekker ut skulderselene for å

løsne og forlenge skulderselebeltene.

2. Spenn opp selen ved å trykke den røde knappen.

3. Fest spennene på begge sidene av setet som vist på

. Disse er på begge sidene av setet for å gjøre det lettere å plassere barnet i bakovervendt modus. Bruke spedbarnsinnlegg

Vi anbefaler at du bruker hele komfortinnlegget så lenge barnet er under 60cm; det kan brukes til barnet blir for stort for spedbarnsinnlegget. Spedbarnsinnlegget øker beskyttelsen mot støt fra siden.329 330

3. Plasser spennetungene på utsiden av det forbedrede barnesetet slik

at de holdes på plass.

4. Legg barnet i det forsterkede barnesetet, og legg legge armer

6. Trekk ned justeringsbåndet, og juster det til riktig lengde slik at

7. Trykk svinglås-knappen

! Når setet er rotert på plass og riktig festet, viser dreieknappen grønt, Ellers viser den rødt.

! Lastbenet må monteres riktig med grønn indikator.

! Barnet skal alltid holdes godt i selen og strammet ordentlig; eventuelt slakk skal fjernes. ! IKKE bruk fremovervendt med mindre barnets høyde er minst 76 cm OG alder 15 måneder. Bruke i beltestolmodus (Barnets høyde 100–135cm / 3.5–10 år) se bilder

1. Lås opp låsespennen ved å trykke den røde knappen.

4. Juster hodestøtten slik at bunnen er på nivå med barnets skuldre.

5. Spenn fast med bilbeltet.

! Skulderbeltet må legges gjennom skulderbelteføringen.

! Det forbedrede barnesetet kan ikke brukes hvis bilens låsespennen i kjøretøyet (hunn-enden) er for lang til å forankre belteputen på en sikker måte.

Trykk den røde knappen for å frigjøre spennen.

for å ta av de myke delene. Når du skal feste de myke delene igjen, gjentar du trinnene ovenfor i omvendt rekkefølge. Ta av de myke delene ! Oppbevar spedbarnsinnlegget på et sted utenfor barns rekkevidde. ! Vask de myke delene med kaldt vann under 30 °C. ! Ikke stryk de myke delene. ! Ikke bruk blekemiddel eller tørrens på de myke delene. ! Ikke bruk ufortynnede vaskemidler bensin eller andre organiske løsemidler til å vaske det forbedrede barnesetet eller basen. Det kan føre til skade på det forbedrede barnesetet. ! Ikke vri opp de myke delene med stor kraft for å tørke dem. Det kan gjøre dem rynket. ! Tørk de myke delene i skyggen. ! Fjern det forbedrede barnesetet fra bilsetet hvis det ikke skal brukes på lengre tid. Stell og vedlikehold333 334 Tervetuloa Joie
