BRUKSANVISNING HD 511 EX Plus Classic Kärcher

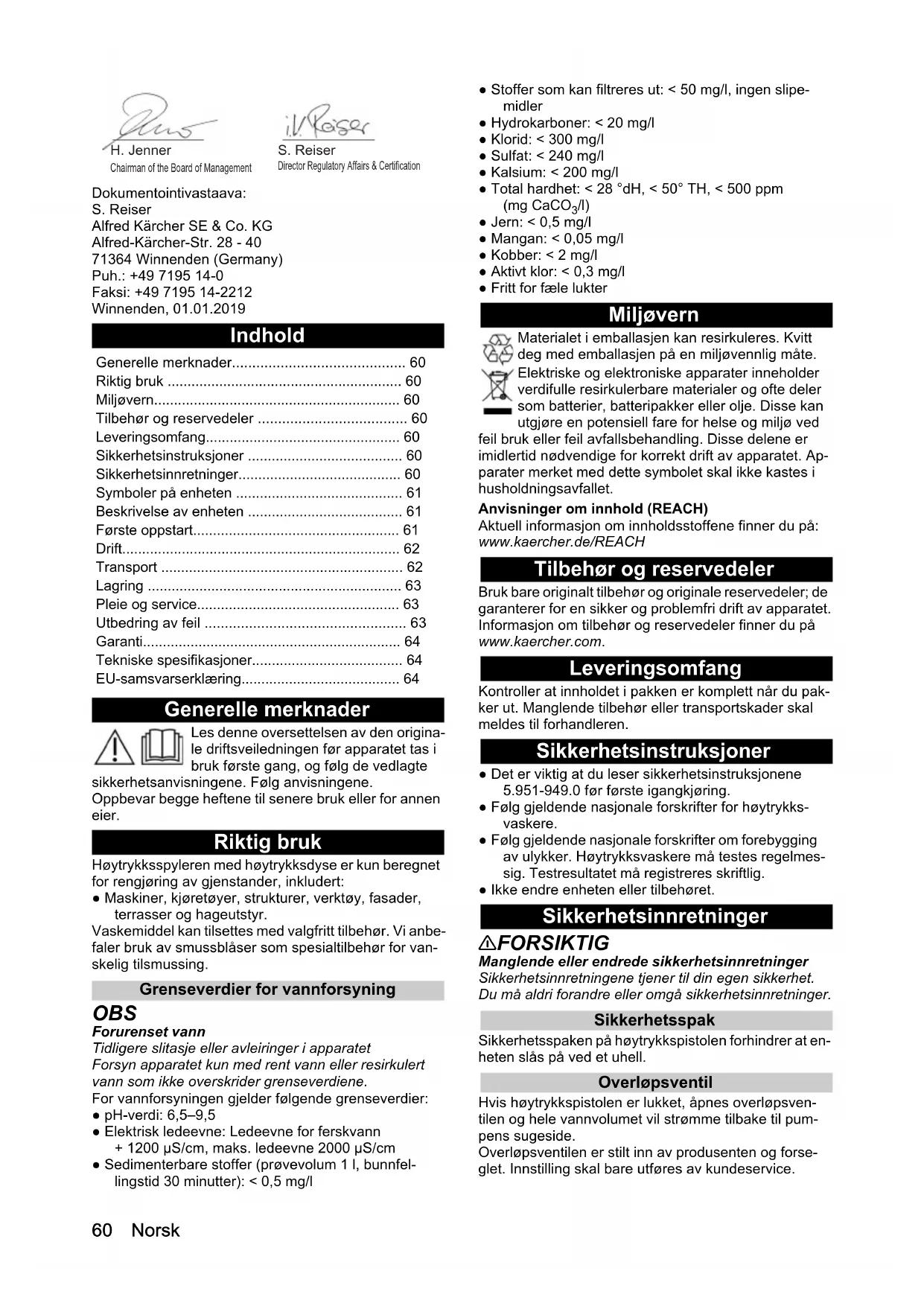

dB(A) 91 9160 Norsk Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212 Winnenden, 01.01.2019 Indhold Generelle merknader Les denne oversettelsen av den origina- le driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte sikkerhetsanvisningene. Følg anvisningene. Oppbevar begge heftene til senere bruk eller for annen eier. Riktig bruk Høytrykksspyleren med høytrykksdyse er kun beregnet for rengjøring av gjenstander, inkludert: ● Maskiner, kjøretøyer, strukturer, verktøy, fasader, terrasser og hageutstyr. Vaskemiddel kan tilsettes med valgfritt tilbehør. Vi anbe- faler bruk av smussblåser som spesialtilbehør for van- skelig tilsmussing. Grenseverdier for vannforsyning OBS Forurenset vann Tidligere slitasje eller avleiringer i apparatet Forsyn apparatet kun med rent vann eller resirkulert vann som ikke overskrider grenseverdiene. For vannforsyningen gjelder følgende grenseverdier: ● pH-verdi: 6,5–9,5 ● Elektrisk ledeevne: Ledeevne for ferskvann + 1200 µS/cm, maks. ledeevne 2000 µS/cm ● Sedimenterbare stoffer (prøvevolum 1 l, bunnfel- lingstid 30 minutter): < 0,5 mg/l ● Stoffer som kan filtreres ut: < 50 mg/l, ingen slipe- midler ● Hydrokarboner: < 20 mg/l ● Klorid: < 300 mg/l ● Sulfat: < 240 mg/l ● Kalsium: < 200 mg/l ● Total hardhet: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

• /l) ● Jern: < 0,5 mg/l ● Mangan: < 0,05 mg/l ● Kobber: < 2 mg/l ● Aktivt klor: < 0,3 mg/l ● Fritt for fæle lukter Miljøvern Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på en miljøvennlig måte. Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Ap- parater merket med dette symbolet skal ikke kastes i husholdningsavfallet. Anvisninger om innhold (REACH) Aktuell informasjon om innholdsstoffene finner du på: www.kaercher.de/REACH Tilbehør og reservedeler Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com. Leveringsomfang Kontroller at innholdet i pakken er komplett når du pak- ker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren. Sikkerhetsinstruksjoner ● Det er viktig at du leser sikkerhetsinstruksjonene 5.951-949.0 før første igangkjøring. ● Følg gjeldende nasjonale forskrifter for høytrykks- vaskere. ● Følg gjeldende nasjonale forskrifter om forebygging av ulykker. Høytrykksvaskere må testes regelmes- sig. Testresultatet må registreres skriftlig. ● Ikke endre enheten eller tilbehøret. Sikkerhetsinnretninger 몇 FORSIKTIG Manglende eller endrede sikkerhetsinnretninger Sikkerhetsinnretningene tjener til din egen sikkerhet. Du må aldri forandre eller omgå sikkerhetsinnretninger. Sikkerhetsspak Sikkerhetsspaken på høytrykkspistolen forhindrer at en- heten slås på ved et uhell. Overløpsventil Hvis høytrykkspistolen er lukket, åpnes overløpsven- tilen og hele vannvolumet vil strømme tilbake til pum- pens sugeside. Overløpsventilen er stilt inn av produsenten og forse- glet. Innstilling skal bare utføres av kundeservice. Generelle merknader p. 60
• Riktig bruk p. 60
• Miljøvern p. 60
• Tilbehør og reservedeler p. 60
• Leveringsomfang p. 60
• Sikkerhetsinstruksjoner p. 60
• Sikkerhetsinnretninger p. 60
• Symboler på enheten p. 61
• Beskrivelse av enheten p. 61
• Første oppstart p. 61
• Drift p. 62
• Transport p. 62
• Lagring p. 63
• Pleie og service p. 63
• Utbedring av feil p. 63
• Garanti p. 64
• Tekniske spesifikasjoner p. 64
• EU-samsvarserklæring Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. ReiserNorsk 61 Symboler på enheten Beskrivelse av enheten Oversikt over HD 5/11 E Classic Figur A 1 Dyseskruer2 Høytrykksdyse3 Spraylanse4 Sikkerhetslås5 Pistolhåndtak6 Utløser7 Høytrykksslange8 Pistolkrok9 Tilleggshåndtak10 Kabelkrok11 Vannfilter12 Oppbevaringskogger for sprøytelanse (for lang sprøytelanse) 13 Vanninnløpstilkobling14 Vannutløp15 Strømbryter16 Skyvehåndtak, topp (forlenget) Oversikt over HD 5/11 EX Plus Classic Figur B 1 Dyseskruer2 Høytrykksdyse3 Spraylanse4 Sikkerhetslås5 Pistolhåndtak6 Utløser7 Høytrykksslange8 Skyvehåndtak, topp (forlenget)9 Tilleggshåndtak10 Kabelkrok11 Vannfilter12 Oppbevaringskogger for sprøytelanse (for lang sprøytelanse) 13 Vanninnløpstilkobling14 Vannutløp15 Strømbryter16 Håndsveiv17 Spraylanseholder18 Smussblåser Første oppstart FARE Fare for personskader på grunn av elektrisk støt La kun autoriserte tekniske spesialister installere vann- forsyning, elektriske tilkoblinger og høytrykksnettverk. Fargekoding ● Kontrollelementene for rengjøringsprosessen er gu- le. Utpakking p. 64

portskader. Installering av tilbehør

1. Sett skyvehåndtaket inn i maskinen og skru skruene

inn i håndtaket. Figur C

2. Installer dysen med dyseskruene på spraylansen.

3. Koble spraylansen til høytrykkspistolen.

4. Skru høytrykksslangen til høytrykkspistolen.

5. Kun HD 5/11 E Classic: Koble høytrykksslangen til

i hullet i slangetrommelen og pass på at håndsvei- ven er trygg. Figur E Elektrisk tilkobling FARE Fare for personskader på grunn av elektrisk støt Bruk en plugg for å koble enheten til strømnettet. Per- manent tilkobling til strømnettet er forbudt. Pluggen bru- kes til frakobling fra strømnettet. Se typeskiltet eller tekniske data for tilkoblingsverdier.

1. Trekk ut strømkabelen og plasser den på bakken.

2. Sett strømpluggen inn i stikkontakten.

Ikke rett høytrykksstrålen mot personer, dyr, strømførende elektrisk utstyr eller selve en- heten. Beskytt enheten mot frost. I henhold til gjeldende forskrifter må enheten aldri brukes med vannforsyningsnettet uten beskyttelsesutstyr. Forsikre deg om at til- koblingen til ditt husvannsystem som høy- trykksvaskeren brukes med, er utstyrt med beskyttelsesutstyr i henhold til NS-EN 12729 type BA. Vann som har strømmet gjennom sikkerhetsutstyret, klassifiseres som ikke drikkbart. Koble alltid sikkerhetsut- styret til vanninntaket og aldri direkte til en- heten. 몇 ADVARSEL Det oppstår et høyt støynivå på grunn av høytrykks-vannstrålens hastighet ved dy- seutløpet, som i umiddelbar nærhet kan føre til ubehag eller hørselsskader (f.eks. tinni- tus). Et kontinuerlig høyt støynivå kan føre til hørselstap. ● Bruk foreskrevet personlig verneutstyr. ● Det høye støynivået kan ha en sterkt innskrenkende innvirkning på talekom- munikasjon eller oppfattelse av lydsigna- ler, eller gjøre dette umulig. Arbeid aldri alene. En ekstra person må være tilste- de utenfor arbeidsområdet. 62 Norsk Vanntilkobling Tilkobling til vannledning 몇 ADVARSEL Helsefare det forurensede vannet strømmer tilbake til drikkevannsettverket. Følg regelverket fra vannforsyningsselskapet.

1. Kontroller matetrykket, inngangstemperaturen og

inngangsmengden til vannforsyningen. Se kapittel Tekniske spesifikasjoner for krav.

2. Koble beskyttelsesutstyret og vanntilkoblingen til

enheten med en slange (minimumslengde 7,5 m, minimum diameter 3/4”). Forsyningsslangen er ikke inkludert i leveringen.

3. Åpne vanninntaket.

1. Åpne vanninntaket.

2. Fjern høytrykksdysen.

6. Monter høytrykksdysen.

Drift FARE Eksplosjonsfare! Ikke spray brennbare væsker. Hvis enheten brukes i farlige områder (f.eks. bensinsta- sjoner), må gjeldende sikkerhetsbestemmelser overhol- des. Åpning/lukking av høytrykkspistolen

1. Skyv tilbake sikkerhetslåsen og aktiver utløseren.

Figur F Høytrykkspistolen åpner.

2. Slipp utløseren og skyv sikkerhetslåsen frem.

Høytrykkspistolen lukker. Høytrykksdrift Merknad ● Enheten kan betjenes vertikalt. ● Enheten er utstyrt med en trykkbryter. Motoren star- ter ikke før høytrykkspistolen er åpen. ● Høytrykksslangen bør holdes unna skarpe kanter.

1. For en enhet med slangetrommel: trekk høytrykks-

4. Åpne sikkerhetslåsen på høytrykkspistolen.

5. Åpne høytrykkspistolen.

6. Rett høytrykkspistolen mot gjenstanden som skal

rengjøres, og start rengjøringen. Drift med vaskemiddel Merknad En skumlanse (valgfri) trengs for drift med vaskemiddel. 몇 ADVARSEL Feil omgang med rengjøringsmidler Helsefare Følg sikkerhetsanvisningene for rengjøringsmiddelet. OBS Uegnede rengjøringsmidler Skade på apparatet og objektene som skal rengjøres Bruk kun rengjøringsmidler som er godkjent av KÄR- CHER. Følg doseringsanbefalingene og anvisningene som føl- ger med rengjøringsmiddelet. Vær sparsommelig i bruken av rengjøringsmidler for å skåne miljøet. KÄRCHER-vaskemidler sikrer feilfri drift. Be om en kon- sultasjon, eller bestill katalogen vår eller informasjons- arkene for vaskemiddelet.

1. Fyll vaskemiddelet i beholderen for skumlansen.

(Følg doseringsinstruksjonene på vaskemiddelflas- ken.) Figur G Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den

tørre overflaten og la det virke litt (ikke tørke).

2. Spyl det løsnede smusset av med høytrykksstrålen.

Utskifting av dysen smussblåseren og trekk til for hånd. Smussblåser-oppbevaring

1. Skru smussblåseren på den gule tilkoblingen.

Figur H Avbryt driften Merknad Når enheten slås av, vil vanntrykket reduseres, og dette kan redusere drivkraften til høytrykkspistolen og for- bedre levetiden til utstyret.

1. Lukk høytrykkspistolen, enheten vil avbryte.

2. Skyv sikkerhetslåsen frem for å lukke sikkerhetslå-

sen på høytrykkspistolen.

3. Skyv sikkerhetslåsen tilbake for å åpne sikkerhets-

låsen på høytrykkspistolen.

4. Åpne høytrykkspistolen, enheten kobler inn igjen.

2. Åpne høytrykkspistolen.

3. Sett strømbryteren på "1" og la enheten gå i 5 til 10

4. Sett strømbryteren på "0".

5. Lukk høytrykkspistolen.

6. Koble strømforsyningen fra enheten med tørre hen-

7. Fjern vanninnløpet.

8. Lukk sikkerhetsspaken for høytrykkspistolen og

skyv sikkerhetslåsen frem. Transport 몇 FORSIKTIG Ved ignorering av vekten Fare for personskader og materielle skader Ta hensyn til apparatets vekt under transport.

1. Plasser spraylansen med høytrykkspistolen på kro-

2. Vikle strømkabelen rundt kabelkrokene.

FARE Fare for personskader! Slå av enheten før du skifter dysen, og ikke aktiver håndsprøytepistolen før enheten er trykkløs. 1 Sikre høytrykkspistolen. For å gjøre dette må du skyve sikkerhetsspaken fremover. 2 Skru ut dyseskruene og fjern dysen. 3 Sett på en ny dyse. 4 Kun HD 5/11 EX Plus Classic: Skru påNorsk 63

3. Uten slangetrommel: Vikle opp høytrykksslangen og

heng den over kroken. Med slangetrommel: Vikle opp høytrykksslangen på slangetrommelen.

4. Når du transporterer enheten i kjøretøy, må du sikre

den mot bevegelse og velt.

5. For transport over korte avstander, trekker du i tele-

skophåndtaket for å dra enheten. Figur I

6. Når du går opp trapper, må du holde i tilleggshånd-

taket og løfte opp enheten. Figur J Lagring 몇 FORSIKTIG Ved ignorering av vekten Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring. Oppbevar enheten innendørs. Frostbeskyttelse OBS Frost ødelegger enheten hvis den ikke er helt tom for vann. Oppbevar enheten på et frostfritt sted. Hvis frostfri lagring ikke er mulig:

1. Tøm ut overflødig vann.

2. Pump vanlig frostvæske gjennom enheten.

3. La enheten gå i maksimalt 1 minutt til pumpen og

ledningene er tomme. Merknad Bruk vanlig, glykolbasert frostvæske for kjøretøyer. Følg handlingsinstruksjonene fra frostvæskeprodusenten. Pleie og service FARE Utilsiktet oppstart av enheten Fare for personskader, elektrisk støt Slå av enheten umiddelbart og trekk ut strømpluggen før du utfører arbeid. Merknad Gammel olje må kun deponeres på anviste oppsam- lingssteder. Kasser gammel olje på disse stedene. Å forurense miljøet med gammel olje er straffbart ved lov. Sikkerhetsinspeksjon/vedlikeholdskontrakt Du kan avtale regelmessig sikkerhetsinspeksjon med forhandleren din, eller inngå en vedlikeholdskontrakt. Snakk med dem for råd. Vedlikeholdsintervaller Før hver bruk

2. Kontroller høytrykksslangen for skader, skadde

høytrykksledninger må skiftes ut.

1. Rengjør vannfilteret, se kapittel Rengjøring av vann-

filteret. Hver 500. driftstime, minst én gang i året Få oljen skiftet av kundeservice. Vedlikeholdsarbeid Rengjøring av vannfilteret OBS Skadet vannfilter i vanntilkoblingen Skade på enheten på grunn av forurenset vann Sjekk vannfilteret med tanke på skader før du setter det inn i vanntilkoblingen.

1. Trekk ut vannfilteret.

2. Rengjør vannfilteret under rennende vann.

3. Sett vannfilteret inn i vanntilkoblingen igjen.

Utbedring av feil FARE Fare for personskade ved å la maskinen gå uten til- syn og ved elektrisk støt. Slå apparatet av før alt arbeid og trekk ut støpselet. La autorisert kundeservice kontrollere de elektriske komponentene og reparere dem. Oppsøk en autorisert kundeservice ved feil som ikke er oppført i dette kapittelet, i tvilstilfeller og når det uttryk- kelig oppfordres til det. Feil Tiltak Enheten starter ikke Sjekk om strømkabelen er skadet. Sjekk nettspenningen. Hvis enheten overopphetes: a Sett strømbryteren på "0". b La enheten avkjøles i minst 15 minutter. c Sett strømbryteren på "1". Kontakt kundeservice ved elektriske feil. Enheten bygger ikke opp trykk Monter standarddysen (spesifisert størrelse, se kapittel Tekniske spesifikasjoner). Rengjør / skift ut høytrykksdysen. Luft enheten (se kapittel Lufting av enheten). Rengjør vannfilteret (se kapittel Rengjøring av vannfilteret). Rengjør alle inntaksrørene til pumpen. Kontroller vannforsyningsvolumet (se kapittel Tekniske spesifikasjoner). Pumpen er ikke tett Opp til 3 dråper vannlekka- sje per minutt er tillatt. Ved større lekkasje må apparatet kontrolleres av kundeservice. Pumpebanking Rengjør vannfilteret. Kontroller vannforsyningsledningen for lekkasjer. Luft enheten (se kapittel Lufting av enheten). Kontakt kundeservice om nødvendig.64 Norsk Garanti Vår ansvarlige salgsorganisasjon for de enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i ga- rantitiden dersom disse kan føres tilbake til material- el- ler produksjonsfeil. Ved behov for garantireparasjoner bes du henvende deg til din forhandler eller nærmeste autoriserte kundeservice og fremvise kjøpskvitteringen. (Se adresse på baksiden) Tekniske spesifikasjoner Med forbehold om tekniske endringer. EU-samsvarserklæring Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen- de helse- og sikkerhetskravene i EU-direktivene. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig. Produkt: Høytrykksspyler Type: 1.520-xxx Gjeldende EU-direktiver 2000/14/EF 2006/42/EF (+2009/127/EF) 2011/65/EU 2014/30/EU Harmoniserte standarder brukt EN 60335-1 EN 60335-2-79 EN 55012: 2007 + A1: 2009 EN IEC 63000:2018 EN 62233: 2008 Anvendt samsvarsevalueringsmetode 2000/14/EU: Vedlegg V Lydeffektnivå dB (A) HD 5/11 E Classic Målt: 89,8 Garantert: 92 HD 5/11 EX Plus Classic Målt: 91,3 Garantert: 93 Undertegnede handler på vegne av og med fullmakt fra ledelsen. HD 5/11 E Classic HD 5/11 EX Plus Classic Elektrisk tilkobling Spenning V 220 - 240 220 - 240 Fase ~ 1 1 Frekvens Hz 50 50 Tilkoblingskapasitet kW 2,2 2,2 Beskyttelsesgrad IPX5 IPX5 Nettsikring (treg) A 15 15 Skjøteledning 30 m mm

2,5 2,5 Vanntilkobling Tilførselstrykk (maks.) MPa (bar) 1,0 (10) 1,0 (10) Tilførselstemperatur (maks.) °C 40 40 Tilførselsmengde (min.) l/h (l/min) 720(10) 720 (12) Innsugingshøyde (maks.) m 1,0 1,0 Effektspesifikasjoner apparat Dysestørrelse på standarddysen 036 036 Transportmengde, vann l/h (l/min) 500 (8,4) 500 (8,4) Driftstrykk MPa (bar) 11 (110) 11 (110) Driftsovertrykk (maks.) MPa (bar) 16 (160) 16 (160) Rekylkraften til høytrykkspistolen N 20,4 20,4 Mål og vekt Vekt (uten tilbehør) kg 18 21 Lengde x bredde x høyde mm 350 x 330 x 880 350 x 330 x 880 Registrerte verdier mht. EN 60335-2-79 Hånd-arm-vibrasjonsverdi høytrykkspistol m/s
