BRUKSANVISNING 4961 DA SKIL

EU-samsvarserklæring Bajonettsag Produktnummer Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos:

• Brug beskyttelsesbriller og høreværn FORKLARING TIL SYMBOLERNE PÅ VÆRKTØJET

• Splintfri savning - dæk snitlinien med ere lager af bredt tape før De begynder at save26 fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder ngeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som benner seg i en roterende maskindel, kan føre til skader. e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

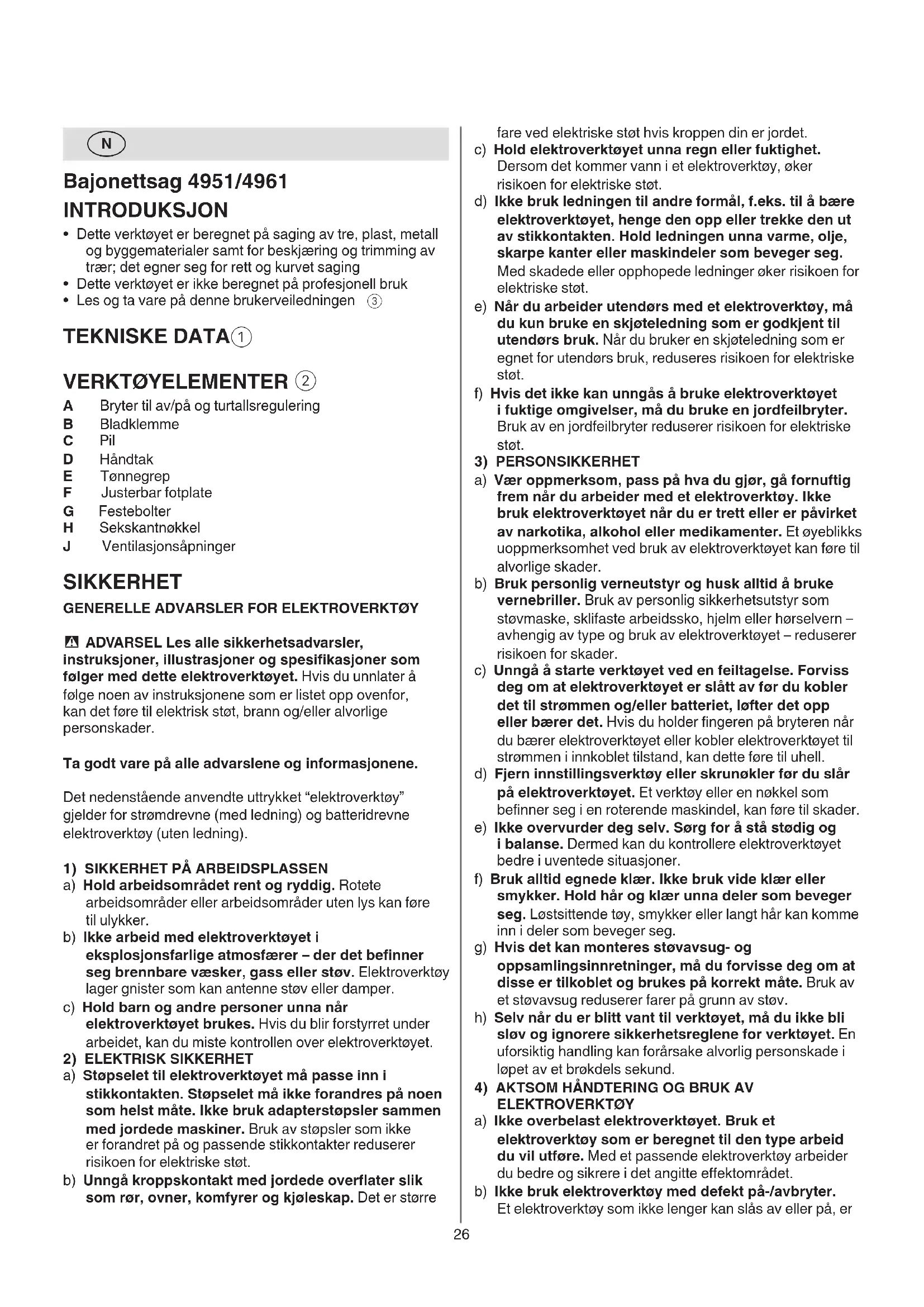

• Dette verktøyet er beregnet på saging av tre, plast, metall og byggematerialer samt for beskjæring og trimming av trær; det egner seg for rett og kurvet saging

• Dette verktøyet er ikke beregnet på profesjonell bruk

A Bryter til av/på og turtallsregulering B Bladklemme C Pil D Håndtak E Tønnegrep F Justerbar fotplate G Festebolter H Sekskantnøkkel J Ventilasjonsåpninger SIKKERHET

GENERELLE ADVARSLER FOR ELEKTROVERKTØY

- ADVARSEL Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesikasjoner som følger med dette elektroverktøyet. Hvis du unnlater å følge noen av instruksjonene som er listet opp ovenfor, kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket “elektroverktøy” gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN

a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsfarlige atmosfærer – der det benner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overater slik som rør, ovner, komfyrer og kjøleskap. Det er større27 gass-/vannledninger, eller spør hos det lokale el-/ gass-/vannverket (kontakt med elektriske ledninger kan medføre brann og elektrisk støt; skader på en gassledning kan føre til eksplosjon; inntrengning i en vannledning forårsaker materielle skader og kan medføre elektriske støt) PERSONSIKKERHET

• I tilfelle en elektrisk eller mekanisk svikt, skal verktøyet med en gang slås av og støpslet trekkes ut

• Verktøyet må ikke brukes av personer under 16 år

• Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)

• Støv fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan være skadelig (kontakt med eller inhalering av støv kan gi allergiske reaksjoner og/ eller sykdommer i åndedrettsorganene for brukeren eller personer i nærheten); bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Visse typer støv er klassisert som kreftfremkallende (som f.eks. støv fra eik og bøk), spesielt sammen med tilsetningsstoer for trebehandling; bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Følg de nasjonale krav, når det gjelder støv for de materialer du ønsker å arbeide med

• Hold hendene unna sagområdet og bladet; hold den andre hånden din på tønnegrepet E (hvis du holder sagen med begge hendene, kan de ikke bli kuttet av bladet)

• Ikke strekk hånden under arbeidsstykket (du kan ikke se hvor nær hånden din er bladet)

• Du må aldri holde stykket du arbeider med i hendene eller på tvers over beinet (det er viktig å spenne fast arbeidsstykket skikkelig for å minske risikoen for kroppsskade, for at bladet skal sette seg fast, eller for å miste kontrollen)

• Ikke bruk et sagblad som er sløvt eller skadet (bøyde blader kan lett brekke eller få sagen til å hoppe bakover (tilbakeslag))

• Bruk vernehansker når du fjerner bladet fra verktøyet (sagbladet kan være varmt etter langvarig bruk)

• Bruk beskyttelsesbriller og hørselsvern

Les instruksjonsboken før bruk

- slå på/av verktøyet ved å trekke inn/frigjøre bryter A - reguler den trinnløse hastighet fra 0 til maksimum ved å trykke mer eller mindre på bryteren

• Montering av sagbladet

! trekk ut støpselet av stikkontakten - skru bladklemmen B i samme retning som pilen C på verktøyet og hold den i denne posisjonen - sett bladet inn (med tennene ned eller opp) så langt det går - slipp bladklemmen B - trykk på og trekk ut bladet for å kontrollere at det sitter fastlåst

• Fjerning av sagbladet

- skru bladklemmen B i samme retning som pilen C på verktøyet og hold den i denne posisjonen farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner. h) Hold håndtak og gripeater tørre, rene og uten olje eller fett. Glatte håndtak og gripeater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

a) Maskinen din skal alltid kun repareres av kvalisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet.

• Bruk klemmer eller andre praktiske måter å sikre og støtte arbeidsstykket til et stødig underlag (å holde arbeidsstykket i hånden eller mot kroppen gjør det ustødig og kan føre til tap av kontroll) TILBEHØR

• SKIL kan kun garantere et feilfritt verktøy dersom original- tilbehør brukes

• Bruk kun tilbehør med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangsturtall

• Sjekk alltid at tilført spenningen er den samme som oppgitt på verktøyets merkeplate

• Unngå skade pga. skruer, spiker eller andre elementer i arbeidsstykket; fjernes før man starter jobben ELEKTRISK SIKKERHET

• Verktøyet skal aldri brukes hvis ledningen er skadet. Det må byttes ut med en spesialledning tilgjengelig via serviceavdelingen.

• Bruk helt utrullet og sikker skjøteledning med en kapasitet på 16 A

• Bruk egnede detektorer til å nne skjulte strøm-/28 MILJØ

• Kast aldri elektroverktøy, tilbehør og emballasje i husholdningsavfallet (kun for EU-land) - i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg - symbolet

• 4951 Målt i samsvar med EN 62841, lydtrykksnivået til dette verktøyet er 85,0 dB(A) og lydeektnivået er 96,0 dB(A) (usikkerhet K = 5 dB) og vibrasjonen ✱ (triaks vektorsum usikkerhet K = 1,5 m/s²) ✱ når du kutter plate 22,7 m/s² ✱ saging av trebjelke 17,6 m/s²

• 4961 Målt i samsvar med EN 62841, lydtrykksnivået til dette verktøyet er 88,0 dB(A) og lydeektnivået er 99,0 dB(A) (usikkerhet K = 5 dB) og vibrasjonen ✱ (triaks vektorsum usikkerhet K = 1,5 m/s²) ✱ når du kutter plate 19,0 m/s² ✱ saging av trebjelke 19,1 m/s²

• Vibrasjonsnivået er målt i samsvar med en standardisert test som er angitt i EN 62841; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt - bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået - tidsrommene når verktøyet er avslått eller når det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået ! beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din

• Bruk av verktøyet ! klem arbeidsemnet ordentlig på plass - merk av saglinjen på emnet - sett støpsel i stikkontakten - hold verktøyet med en hånd på håndtaket D

og den andre på det isolerte tønnegrepet E

- slå på verktøyet - før verktøyet langs den oppmerkede saglinjen - hold fotplaten F

fast mot arbeidsemnet for å gjøre motkraften og vibrasjonene minst mulig

• Grep og styring av verktøyet ! under arbeid, hold verktøyet alltid i grått (gråe) grepsområde(r)

- hold ventilasjonsåpningen J

utildekket - ikke utøv for meget press på verktøyet, la verktøyet gjøre jobben for deg ! forviss deg om at sagbladet går gjennom emnet under hele slaget

- bruk begge festeboltene G til å skyve på fotplaten F forover/bakover for å øke/redusere den eektive sagedybden BRUKER TIPS

Spaltekutt kan gjøres i tre og andre myke materialer uten forhåndsboring - bruk et tykt sagblad - monter bladet med tennene oppover - merk av den ønskede saglinjen på arbeidsemnet - vipp verktøyet slik at bladet ikke berører arbeidsemnet - slå på verktøyet og sett sagbladet forsiktig mot emnet - etter at bladet har gått inn i emnet, må du fortsette å sage langs saglinjen ! ikke foreta spaltekutt i metalliske materialer

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Hold alltid verktøyet og kabelen ren (spesielt ventilasjonshullene J

! dra ut støpselet før rengjøring

• Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy - send verktøyet i montert tilstand sammen med kjøpebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet nner du på www.skil.com)
