BRUKSANVISNING WX160.1 WORX

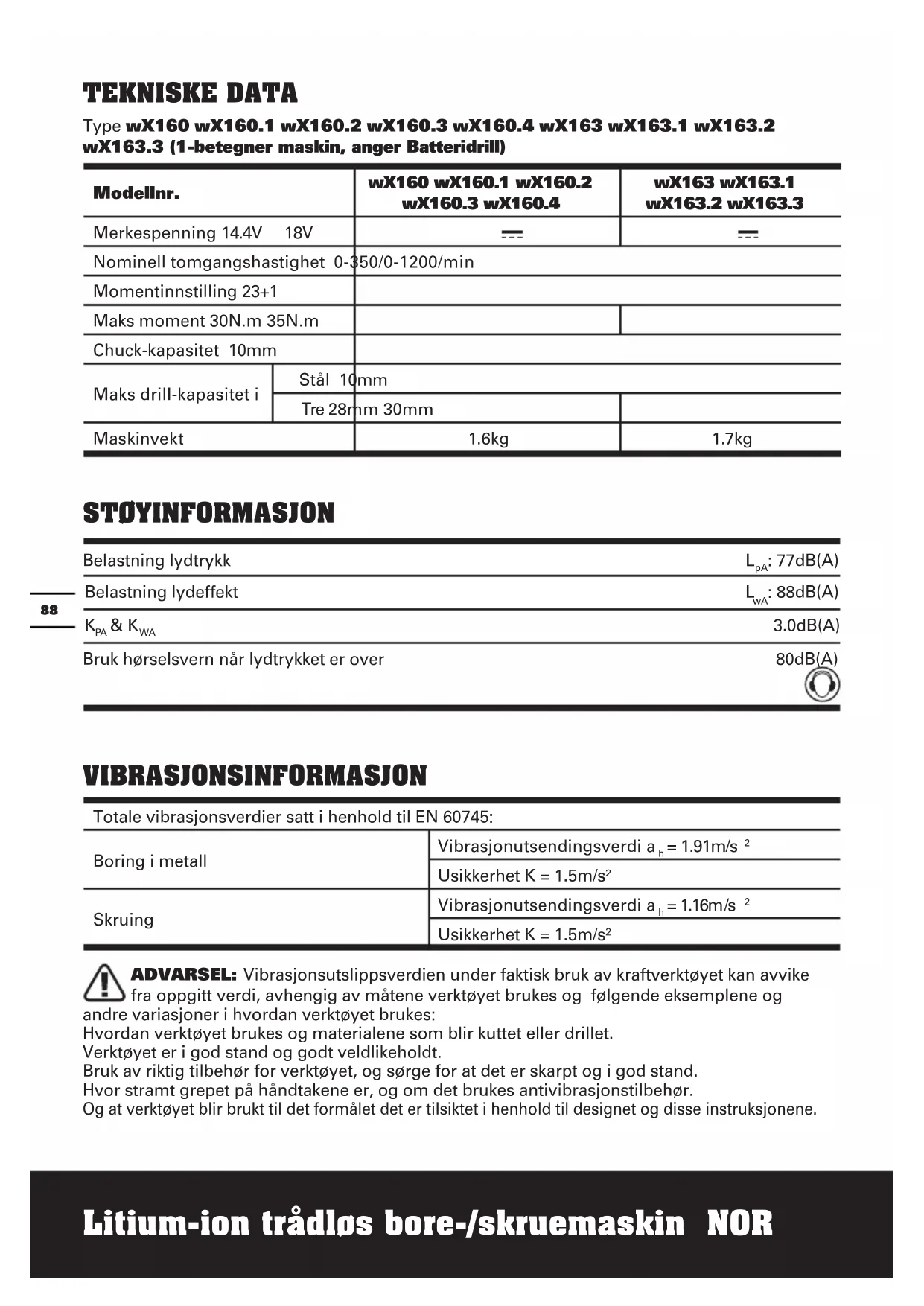

Totale vibrasjonsverdier satt i henhold til EN 60745:
Boring i metall	Vibrasjonutsendingsverdi \( a_h \) = 1.91m/s2
	Usikkerhet K = 1.5m/s2
Skruing	Vibrasjonutsendingsverdi \( a_h \) = 1.16m/s2
	Usikkerhet K = 1.5m/s2

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av kraftverktøyet kan avvike fra oppgitt verdi, avhengig av matene verktøyet brukes og følgende eksemplene og andre variasjoner i hvordan verktøyet brukes:

Hvordan verktøyet brukes og materialene som blir kuttet eller drillet.
Verktøyet er i god stand og godt veldlikeholdt.
Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.
Hvor stramt grepet pa handtakene er, og om det brukes antivibrasjonstilbehør.
Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hand-arm vibrasjonssyndrom, hvis det/DDI kruken er forvaltes pa en god mæte.

ADVARSEL: For a vare noyaktig, bør ogsa et overslag over eksponeringsniva under faktiske bruksforhold ogsa tas med i betraktning i alle deler av driftssyklusen, sik som erktøyet er skrudd av og nár det gär på tomgang, men ikke faktisk gjør jobben. Dette kan sere eksponeringsnivæt betraktelig over hele arbeidsperioden.

For à hjelpe til à minimere risikoen for vibrasjonseksponering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold tilppe instruksjonene og sorg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, inveter i antivibrasjonstilbehør.

Unngå Å bruke verktøy i temperaturer på 10^ eller lavere.

Planlegg arbeidstimeplanen din sik at du spre bruk av hoyvibrasjonsverkt oy utover flere dager.

TILLEGSUTSTYR

Modellnr. wX160 wX160	0.1 wX160.2	wX160.3	wX160.4
1.3Ah Li-lon batteripakke	1 (WA3515)	2 (WA3515)	1 (WA3515)	2 (WA3515)	2 (WA3515)
Lader	1 (WA3730)	1 (WA3730)	1 (WA3839)	1 (WA3839)	1 (WA3730)
Dobbelendede biter	1	1	1	1	1
158 Tilleggsutstyr	/	/	/	/	1

Modellnr.	wX163	wX163.1	wX163.2	wX163.3
1.3Ah Li-Ion batteripakke	1 (WA3512)	2 (WA3512)	1 (WA3512)	2 (WA3512)
Lader	1 (WA3731)	1 (WA3731)	1 (WA3839)	1 (WA3839)
Dobbelendede biter	1	1	1	1
158 Tilleggsutstyr	/	/	/	/

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend*gdt kvalitetsekstrautstyr, merket med et velkjent varemerke. Velg kvalitet i henhold til det arbeidet du akter Å gå i gang med. Henviser til tilbehørspakningen for videre detailjer. Butikkponesalet kan ogsa gi hjelp og råd.

EKSTRA SIKKERHETSREGLER FOR DIN BATTERIDREVNE DRILL

1. Fjern batteripakken fra drillen for du utforer justeringer.
2. Ikke la verktoyet bli utsatt for regn ellervann.
3. Ikke oppbevar batteripakken i temperaturer over 40^
4. Alltid lad batteripakken ved temperaturer mellom 0^ og 30^ . Ideell ladetemperature er 18^ til 24^ .
5. Bruk kun laderen og batteripakken som følger med, ikke noe annet.
6. Unngå kortslutning av batteripakketilkoplingene (skruer & spiker).
7. Ikke sett fyr på eller brenn batteripakken, den kan eksplodere.
8. Ikke opplad en ødelagt batteripakke.
9. Skift ut ødelagte strømkabler på laderen.
10. Alltid koble fra laderens stromforsyning for elektrisk forbindelse til batteripakken sluttes eller brytes.
11. Batteripakken og laderen vil vare varme i Iopet av ladingen, dette er normalt
12. När laderen ikke brukes, fjern batteripakken fra laderen.
13. Alltid fjern batteripakken fra laderen umiddelbart etter at opplading er Ferdig.
14. Din drill og batteripakke vil vare varme ved bruk, dette er normalt.
15. Ikke kast batteriene i peisen, ell er i husholdningsavfallet. Returning utbrukte batterier til din lokale gjenvinningsstasjon eller avfallsplass.
16. Alltid sjekk vegger, gulv og tak for Å unngå skjulte strømkabler og rør.
17. Bruk ekstrahandtakene som leveres sammen med elektroverktøyet. Hvis du mister kontrollen, kan dette.fore til skader.
18. Tilleggsutstyr og metalldeler kan blveldig varme.
19. Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en

spenningsforende ledning kan ogsa sette elektroverktoyets metalldeler under penning og fore til elektriske stot.

ADVARSEL: Hvis en liters\ mengde elektrolytt skulle lekke fra batteripakken under ekstremete temperaturer eller etter hardt bruk, vask av hud og hender øyeblikelig med rent vann. Ved øyekontakt, skyll grundig med rent vann og oppsk medisinsk behandling øyeblikelig.

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

1. Ikke demonter, apne aller rive opp sekundere celler aller batteripakker.
2. Ikke utsett celer erler batteripakke for varme ell erild. Unnga oppbevaring i direkte sollys.
3. Ikke kortslutt en celle aller en batteripakke. Ikke oppbevar celer aller batteripakke Iost i en boks aller skuff hvor de kan kortslutte hverandre aller blkortsluttet av andre metallgjenstander.
4. Ikke fjern en celle ell er et batteri fra dens originale batteripakkeinnpakning som kreves for bruk.
5. lkke utsett celler erler batteripakke for mekanisk stot.
6. Hvis du opplever en cellelekkasje,/DDa la vaesken komme i kontakt med huden ell er Oynene.Dersom kontakt har blitt gjort,vasker du det tilgrisede omradet med rikelige mengder vann og oppsk medisinsk hjelp.
7. lkke bruk en annen lader enn den som er spesielt levert for bruk med utstyret.
8. Følg med på pluss (+) og minus (-) tegnene på cellen, batteriet og utstyret og sorg for riktig bruk.
9. Ikke bruk en celle aller batteripakke som ikke er tiltenkt bruk med utstyret.
10. Ikke bland celer fra forskjellige fabrikanter, av ulike kapasitet, storrelse ell er type.
11. Celler og batteripakker skal alltid oppbevares utilgjengelig for barn.
12. Oppsok straks rad fra lege dersom en celle

eller batteripakke har blitt svelget.

1. Alltid kjop riktig celle aller batteri for utstyret.
2. Hold celer og batteripakke ren og trrr.
3. Tørk over terminalene på cellen eller batteripakken med en ren og tørr klut dersom de blir skitne.
4. Sekundare celer og batteripakke ma lades for bruk. Alltid bruk riktig lader og henvis til fabrikantens anvisninger erer braupsanvisning for korrekte anvisninger for ladning.
5. Ikke la en batteripakke ligge lenge for ladning nar den ikke er i bruk.
6. Etter lenghtre perioder med oppbevaring, kan det vare nodvendig a lade opp og lade ut cellene aller batteripakken flere ganger for a oppna maksimal ytelse.
7. Sekundare celler og batteripakke gir best ytelse när de betjenes ved normal romtemperatur (20^ ± 5^) .
8. Ta vare pà de originale produktheftene for fremtidigREFERANE.
9. Bruk bare cellen aller batteripakken for det som de ble tiltenkt for.
10. Nár mulig, fjern batteripakken fra utstyret
    nár den ikke er i bruk.
11. Kast den pa forsvarlig vis.

SYMBOLER

For a redusere risikoen for personskade, mbrukeren lese instruksjonsveiledningen

Advarsel

Bruk hørselsvern

Bruk vernebriller

Bruk støvmaske

Bruk kun innsiden

Ikke utsett for regn ell er vann

Ikke brenn

Ikke kastatterier, returner utbrukte batterier til din lokale avfallsstasjon ellergjenvinningsplass

BRUKSVEILEDNING

MERK: Les nôyegjennom

instruksjonsboka før du bruker

verktøyet.

FORMÁLSMESSAGE BRUK

Elektroverktøyet er beregnet til innskruing og lösning av skruer pluss til boring i tre, metall, og kunststoff.

Batteriladeren som leveres er tilpasset Li-lon batteriet i maskinen. Ikke bruk noen annihiler.

Li-lon batteriet er beskyttet mot dyp utladning. nar batteriet er tomt, slas maskinen av ved hjelp av en beskyttelseskrets: verktoyholderen slutter Å rotere.

I varme miljoer eller etter tung bruk kan batteripakken bli for varm til a kunne lades. Gi batteriet tid til a kjole seg ned.

Dersom batteriet lades for feste gang erler etter lang tids lagring, men etter flere gjentatte sykluser av bruk og lading vil batteriet lades 100% .

B) FJERNING ELLER INSTALLERING AV BATTERIPAKKE (Se A)

Trykk lassen på batteripakken og fjern batteripakken fra drillen. Før batteripakken inn i batteriapningen på drillen etter opplading.Det er tilstrekkelig a skyve forsiktig og trykkelett.

BRUKSVEILEDNING

1. SIKKERHETS AV/PÅ BRYTER (Se B)

Trykk for a starte og slipp for a stoppe drillen. Av/pa-bryteren er utstyrt med en bremsefunksjon som stopper chucken oyeblinkelig nár du slipper bryteren raskt. Det finnes och en variabel hastighetsbryter som gir hoyere hastighet og dreiekraft när trykket pahandtaket okes.Hastigheten bestemmes av trykket pa triggerknappen.

ADVARSEL: Bruk av drillen i lange perioder med lave hastigheter vil utvikle ekstra innvendig varme.

2. BRYTERLÅS

Retningsvelgeren kan lases for a hindre utilisiktet starting av maskinen. For a lase, vri retningsvelgeren til senterposisjon.

3. REVERSERBAR (Se C1,C2)

For boring og skruing skal du bruke foroverrotasjon merket med 巧 (handtaket er flyttet til venstre). Bruk bare reversrotasjon market "handtaket er flyttet mot hore) for a ta ut skruer aller frigid en fastsatt bor.

ADVARSEL: Prøv aldri á forandre rotasjonsretning mens chucken roterer. Vent til chucken har stoppet fullstendig!

4. TO-HASTIGHETERS GIR (Se D)

Drillen har et gir med to-hastigheter laget for drilling aller skruing paa hastighetene LO (merket 1)ller HI (merket 2).En skyveknapp er plassert pa toppen av drillen for valg av hastighet LO eller HI. Nar drillen brukes i hastighetsomrade LO, vil farten vare lavere, og drillen vil ha storre kraft og moment. Nar drillen brukes i hastighetsomrade HI, vil farten vare hoyere, og drillen vil ha mindre kraft og moment.

Trinn I

Lavhastighets-omrade: for bruk som skrutrekker eller arbeid med stor bord diameter Trinn II

Høyhastighets-område: for arbeid med mindre bord diameter

ADVARSEL: For a forhindre at giret blir odelagt, sorg for at chucken stopper helt opp for rotasjonsretning eller girhastighet endres.

5. CHUCKJUSTERING (Se E)

For a apne chuck-kjevene, roter fremre del av chucken mot klokken (nár du ser på drillen forfra). Sett inn boret mellom chuck-kjevene ved a holde boret i senter av chuck-kjevene. Til slutt, roter fremre del av chucken med klokken for a feste boret.

6. MOMENTJUSTERING (Se F)

(Kraften ved skrutrekking)

Momentet justeres ved a rotere

momentjusteringsringen. Momentet er storre narnomentjusteringsringen settes i en hoyere stilling.Momentet er minre narnomentjusteringsringen settes i en lavere stilling.

Gjør innstillingen som følgende:

1 - 4 for	trekking av små skruer
5 - 9	for trekking av skruer i bløtt materiale
10 - 14	for trekking av skruer i glatte og harde materialer
15 - 19 for	trekking av skruer i hardved
20 - 23 for	trekking av større skruer
	for tung drilling

7. AUTOMATISK SPINDELLÅS (Se G)

Den automatiske spindellåsen lar deg bruke drillen som en vanlig skrutrekker. Du kan skru ekstra for a feste en skrue godt, løsne en veldig hard skrue eller fortsette arbeide nár batteriet er utladet. For manuell skrutrekking vil chucken ære læs när verktøyet er skrudd av.

8. SIKTELYS

Siktelyset lar deg se godt ved darelige lysforhold. For a sla pa lyset, trykk pa pa/av knappen. Nar du slipper pa/av knappen, vil lyset slas av.

9. VATERDRILLING (Se H)

Vaterindikatoren er lokalisert i motorhuset pa toppen av drillen. Den kan benyttes som hjelp ved vannrett drilling.

Vaterindikatoren er felt inn i motorhuset bak bor-driveren, Den kan benyttes som hjelp ved veritkale boreoperasjoner.

10. DRILLING

Ved drilling på en hard glatt flate, dor et sentreringsmerke i ønsket hullposisjon. Dette vilhindre boret i Å skli bort fra hullsenteret.nar drillingen starter.Hold verktoyet fast og plasser tuppen av boret der senter av hullet skal vare. Trykk på triggerknappen for a starte verktoyet. Trykk boret mot

arbeidsflaten med nok trykk til at boret kutter. Ikke bruk sidetrykk eller kraft for a fà boret til à utvide hullet.

Bruk kun bor av tungsten-karbid for drilling i betong og murstein. Bruk kun HSS-bor som er i god stand for drilling i metall. Benytt alltid en magnetisk bitholder ved bruk av korte skrutrekkerbits. Ved skrutrekking, påfor en liters vaskemengde i skruegjengene for a lette insetting.

11. KASTING AV BRUKTE BATTERIPAKKER

Li For a beskytte miljoet, vennligst resirkuler erler kast batteripakken pa riktig mate. Batteripakken ineholder Lithium-batteri. Kontakt lokale myndigheter for informasjon om tilgengelige gjenvinnings- og/eller avfallsplasser. Utlad batteripakken fullstendig ved a bruke drillen. Fjern deretter batteripakken fra drillen og fest kraftig tape rundt batteripakkekontaktene for a forhindre kortslutting og utilsiktet energiutladning. Ikke prov a apne eller fjerne noen av componentene fra batteripakken.

12. OVERBELASTNINGSBESKYTTALSE

Ved overbelastning vil motoren stoppe.
Avlast straks maskinen for overbelastningen, og la den få kjøle seg ned i omtrent 30 sekunder ved høyeste hastighet uten belastning.

13. TEMPERATURAVHENGIG OVERLASTBESKYTTALSE

Ved formalmessig bruk kan elektroverktøyet ikke overbelastes. Ved for sterk belastning eller overskridelse av godkjent batteri-temperatur p 75^ kopler elektronikken ut elektroverktøyet, til det igjen er i optimal driftstemperaturområde.

14. BESKYTTELSMOT TOTAL UTLADING

Li-lon-batteriet er beskyttet av «Discharging Protection System » mot total utlading. När batteriet er utladet, kobles elektroverktøyet ut med en beskytteseskobling: Innsatsverktøyet beveger seg/DDke longer.

FEILSOKING

1. hVORFOR VIRKER IKKE DRILLEN NaR jeg TRYKKER På TRIGGERKNAPPEN?

Sjekk retningsvelgerbryteren som er plassert på toppen av triggerknappen. Den kan vare satt i senterposisjon (låst). Beveg bryteren til en av sidene og prov sä brauke drillen ved a presse triggerknappen igjen.

2. hVORFOR STOPPER DRILLEN FØR SKRUEN ER FULLSTENDIG SKRUDD INN?

Sjekk moment-posisjonen pa momentjusteringsringen som er plassert mellom chucken og drillkroppen. Posisjon 1 har det laveste momentet, posisjon 23 har den høyeste momentinnstillingen for skrutrekkerkraft. Posisjon 24 er for drilling. Sett momentjusteringsringen til en høyere posisjon for a oppnå best mulig resultat.

3. ÅRSAKER TIL ULIKE VIRKETIDER FOR BATTERIPAKKEN

Ladeproblemer, som beskrevet ovenfor, som\ ågressive brukt batteripakken på lang tid,\ vil redusere batteripakkens virketid. Dette\ kan bli rettet på etter flere omganger med\ lading og utlading, ved vekselvis lading og\ bruk av vekselsagen. Tungt arbeid som f.eks.\ saging i hardt treverk, vil bruke opp energien\ i batteripakken raskere enn vedlett arbeid.\ Ikke lad opp batteripakken under 0^ og over 45^ , fordit dette vil pärvirke ytelsen.

VEDLIKEHOLD

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold. Det er ingenBrukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for a rense verktøyet. Tørk av med en tørr klut. Du ma alltid lagre verktøyet pa en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for stv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet.

MILJOVERNTILTAK

Avfall perpet elektriskeprodukter*** må ikke legges sammen med husholdningsavfall. Vennligst

resirkuler avfallet der dette finnes. Undersk hos de lokale myndighetene aller en detailjist for resirkuleringsrad.

SAMSVARSEKLAERING
