BRUGSANVISNING WX160.1 WORX

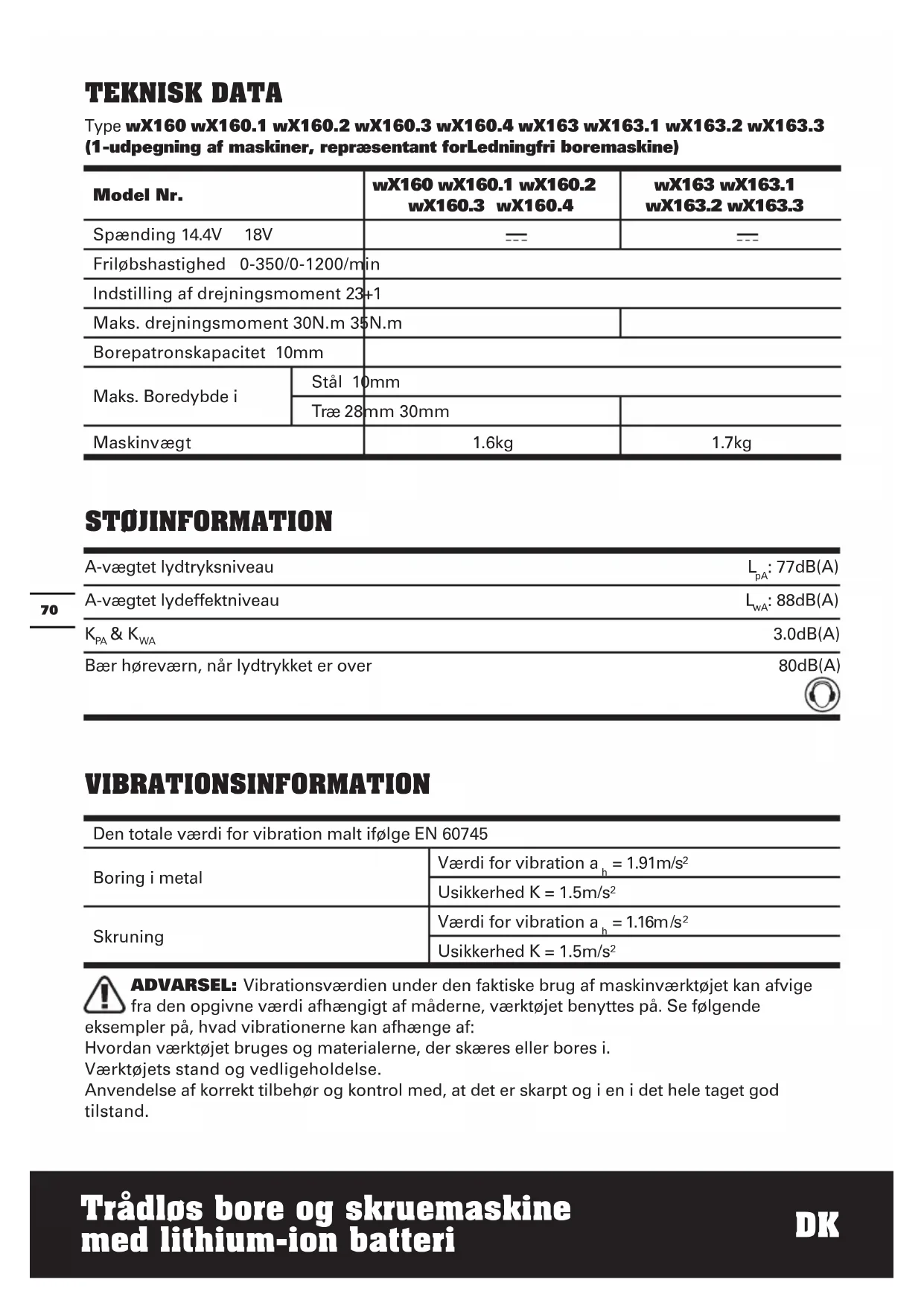

: 77dB(A) A-vægtet lydeffektniveau L
= 1.16m /s² Usikkerhed K = 1.5m/s² ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af: Hvordan værktøjet bruges og materialerne, der skæres eller bores i. Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.71 Trådløs bore og skruemaskine med lithium-ion batteri
TILBEHØR Det anbefales, at alt udstyr købes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken. Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger. Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde. ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, herunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Sådan kan du minimiere risikoen for udsættelse for vibrationer: Brug ALTID skarpe mejsler, bor og blade. Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt. Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr. Brug ikke værktøjet i temperaturer på 10
1. Fjern batterienheden fra boremaskinen,
før du udfører justeringen.
2. Udsæt den ikke for regn eller vand.
3. Opbevar ikke batterienheden i
4. Oplad altid batterienheden i
5. Brug kun den medfølgende oplader og
6. Undgå kortslutning af batterienhedens stik
7. Afbrænd ikke batterienheden, da den kan
8. Oplad ikke en beskadiget batterienhed.
9. Udskift beskadigede forsyningsledninger
10. Tag altid din oplader ud af stikkontakten,
før du reparerer eller bryder stikkene på batterienheden.
11. Det er helt normalt, at batterienheden og
opladeren bliver varme under opladning.
12. Når den ikke anvendes, skal du fjerne en
opladet batterienhed fra opladeren.
13. Fjern altid batterienheden straks efter
genopladning er fuldført.
14. Boremaskine og batterienhed bliver
varme, når du arbejder, og det er helt normalt.
15. Kast ikke batterier i ild, eller bortskaf
dem sammen med husholdningsaffald. Returner de brugte batterier til din lokale genbrugsplads eller indsamlingssted.
16. Kontroller altid vægge, gulve og lofter for
skjulte ledningskabler og –rør.
17. Brug de ekstra håndgreb, der følger med
elværktøjet. Tabes kontrollen over el-værktøjet, kan det føre til kvæstelser.
18. Udstyr og metaldele kan blive meget
19. Hold el-værktøjet i de isolerede
gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte elværktøjets metaldele under spænding, hvilket kan føre til elektrisk stød. ADVARSEL: Hvis der lækker en lille smule akkumulatorvæske fra batterienheden ved ekstreme temperaturer eller efter kraftig brug, skal du straks vaske det af huden og hænderne med rent vand. Ved øjenkontakt skal du skylle omhyggeligt med rent vand og straks søge læge. SIKKERHEDSFORSKRIFTER
1. Sekundærelementer eller batterisæt må
ikke skilles ad, åbnes eller knuses.
2. Elementer eller batterisæt må ikke
udsættes for varme eller ild. Må ikke opbevares i direkte sollys.
3. Et element eller batterisæt må ikke
kortsluttes. Elementer eller batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af andre metalgenstande.
4. Et element eller en batterisæt
må ikke fjernes fra den originale batteriindkapsling, der er nødvendig for anvendelsen.
5. Elementer eller batterisæt må ikke
udsættes for mekaniske stød.
6. I tilfælde af at element lækker, må væsken
ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp.
7. Der må ikke anvendes andre opladere end
den, der udtrykkeligt medfølger til brug sammen med udstyret.
8. Overhold angivelserne af plus (+) og
minus (–) på elementet, batteriet og udstyret, og kontroller, at de vender rigtigt.
9. Elementer eller batterisæt, som ikke er
beregnet til brug sammen med udstyret, må ikke anvendes.
10. Elementer af forskelligt fabrikat, kapacitet,
11. Elementer og batterisæt skal opbevares
uden for børns rækkevidde.
12. Søg straks lægehjælp, hvis et element
eller batterisæt er nedsvælget.
13. Anskaf altid det korrekte element eller
batteri til udstyret.
14. Opbevar elementer og batterisæt på et
15. Aftør elementets eller batterisættets poler
med en tør klud, hvis de bliver snavsede.
16. Sekundærelementer og batterisæt skal
oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.
17. Et batterisæt må ikke efterlades til
opladning i længere tid, hvis det ikke anvendes.
18. Efter længere opbevaringsperioder kan
det være nødvendigt at oplade eller aflade elementer eller batterisættet flere gange for at op den optimale ydelse.
19. Sekundærelementer og batterisæt yder
21. Elementer eller batterisæt må kun
anvendes til det formål, de er beregnet til.
22. Om muligt skal batterisættet fjernes fra
udstyret, når det ikke er i brug.
23. Bortskaffes på en miljørigtig måde.
SYMBOLER For at undgå risikoen for personskader skal brugeren læse brugervejledningen Advarsel Bær høreværn Bær øjenværn Bær støvmaske Må kun anvendes indenfor Må ikke udsættes for regn eller vand Må ikke brændes Batterier må ikke kastes bort Returner brugte batterier til dit locale indsamlings- eller genbrugssted74 Trådløs bore og skruemaskine med lithium-ion batteri
BETJENINGSVEJLEDNING NOTER: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt. BEREGNET ANVENDELSE El-værktøjet er beregnet til i- og udskruning af skruer samt til boring i træ, metal, og kunststof. FØR VÆRKTØJET TAGES I BRUG
Den medfølgende batterioplader matcher det installerede Li-Ion batteri på maskinen. Brug ikke en anden batterioplader. Li-Ion batteriet er beskyttet mod fuldstændig afladning. Når batteriet er afladet, bliver maskinen slukket ved hjælp af et beskyttelseskredsløb: Værktøjet roterer ikke længere. I varme omgivelser eller efter heftig brug, kan batteripakken blive for varm til at tillade opladning. Lad batteriet køle ned før opladning. Når batteriet bliver opladet første gang og efter længere tids opbevaring, imidlertid efter adskillige opladninger og afladningscyklus vil batteriet acceptere en 100 % opladning. B) SÅDAN FJERNES ELLER ISÆTTES BATTERIENHEDEN (Se A) Tryk på batterienhedens lås og fjern enheden fra boremaskinen. Efter genopladning, anbring batterienheden i boremaskinens batteriport. Tryk ikke - et enkelt skub eller let tryk er nok. BETJENINGSVEJLEDNING
1. TÆND/SLUK-KONTAKT MED
BREMSEFUNKTION (Se B) Tryk for at starte og udløs for at standse boremaskinen. Tænd/sluk-kontakten er monteret med en bremsefunktion, som standser borepatronen straks, når du hurtigt udløser kontakten. Det er også en varibel hastighedskontrol, der leverer højere hastighed og drejningsmoment ved forøget tryk på aftrækkeren. Hastigheden bliver kontrolleret ved det tryk der lægges på aftrækkerens kontakt. ADVARSEL: Brug ikke værktøjet I lange perioder med lav hastighed fordi varme vil blive producret internt.
Retningsvælgeren kan låses for at forhindre utilsigtet start af maskinen. For at låse drevet, skal du dreje retningsvælgeren til midten.
3. REVERSIBEL (Se C1,C2)
Ved boring og iskruning skal der kun anvendes normal omløbsretning, markeret “ ” (funktionsvælgeren står til venstre). Baglæns omløbsretning, markeret “ ”(funktionsvælgeren står til højre), må kun anvendes til at skrue skruer ud med eller for at frigøre et fastkilet bor. ADVARSEL: Forsøg aldrig at ændre rotationsretningen, mens borepatronen drejer; vent indtil den er fuldstændig standset!
4. GEAR-UDVEKSLING MED TO
HASTIGHEDER (Se D) Boremaskinen har en gear-udveksling, der er beregnet for boring eller brug ved LO- (mærket 1) eller ved HI- (mærket 2) hastigheder. En glidekontakt befinder sig øverst på boremaskinen til valg af hastighederne LO eller HI. Når boremaskinen kører med hastigheden LO, falder hastigheden, og boremaskinen har større kraft og drejningsmoment. Når boremaskinen kører med hastigheden HI, øges hastigheden, og boremaskinen har mindre kraft og drejningsmoment. Gear I Lavt hastighedsområde: Til skruning eller arbejde med større borediametre. Gear II Højt hastighedsområde: Til arbejde med mindre borediametre. ADVARSEL: For at forhindre skader, skal du kontrollere, at borepatronen standser fuldstændig, før du ændrer rotationsretning eller gearhastighed.
5. JUSTERING AF BOREPATRON (Se E)
For at åbne borepatronens kæber, skal du75 Trådløs bore og skruemaskine med lithium-ion batteri
dreje den forreste del på borepatronen mod uret (når man ser på boremaskinen forfra). Isæt borebitten mellem borepatronens kæber, idet du holder bitten i midten af borepatronens kæber. Til sidst drejer du den forreste del af borepatronen med uret for at fastgøre bitten.
6. INDSTILLING AF MOMENTET (Se F)
(Din boremaskines skruetrækkerkraft) Drejningsmomentet justeres ved at dreje justeringsringen. Drejningsmomentet er højere, når justeringsringen er sat på en højere indstilling. Drejningsmomentet er lavere, når justeringsringen er sat på en lavere indstilling. Udfør indstillingen som følger:
1 - 4 for skruning af små skruer
for skruning af skruer i jævnt og hårdt materiale
15 - 19 for skruning af skruer i hårdt træ
Den automatiske spindellås gør det muligt at bruge boremaskinen som en almindelig skruetrækker. Du kan give en ekstra skruning for at stramme en skrue, løsne en meget stram skrue eller fortsætte med at arbejde, når batteriet er opbrugt.Ved brug som manuel skruetrækker, er borepatronen låst, når der er slukket for værktøjet.
Sigtelyset tillader dig at få et klart lys under dårlige lysforhold. For at tænde for lyset trykkes på til/fra kontakten. Når du slipper til/ fra kontakten, vil lyset også slukkes.
9. INDBYGGET VATERPAS (Se H)
Libellen er indbygget for oven på boremaskinen. Den anvendes til at sikre, at der bores vandret, så boringen er i vater. Libellen er indbygget for enden af boremaskinen. Den anvendes til at sikre, at der bores lodret, så boringen er i lod.
Når der bores i en hård jævn overflade, skal du bruge en kørner til at markere placeringen af det ønskede hul. Det vil forhindre, at borebitten skrider ud af midten, når du starter med at bore hullet. Hold godt fast på værktøjet, og placer spidsen af bitten på det sted, hvor der skal bores. Tryk på triggerkontakten for at starte værktøjet. Tryk borebitten mod arbejdsemnet med et tilstrækkeligt tryk for at bore med bitten. Tryk ikke på siden, og tving ikke bitten til at udvide et hul. Brug kun wolframkarbid-borebits til boring i beton og murværk. Brug kun HSS-borebits, som er velegnede til boring i metal. Brug altid en magnetisk bitholder, når du bruger korte skruetrækkerbits. Når du bruger skruetrækkeren, skal du påføre lidt væske på gevindet for at lette indføringen.
11. BORTSKAFFELSE AF EN BRUGT
BATTERIENHED For at bevare naturen, skal du sørge for, at batterienheder genbruges eller bortskaffes korrekt. Batterienheden indeholder Litium batteri. Kontakt din lokale genbrugsplads for nærmere oplysning om genbrugs- og/eller bortskaffelsesmuligheder. Tøm batterienheden helt ved at bruge boremaskinen, og fjern derefter batteriet fra boremaskinens kabinet, og dæk batteristikkene med kraftig selvklæbende tape for at forhindre kortslutning og tilfældig energiudladning. Forsøg ikke på at åbne eller fjerne nogen komponenter fra batterienheden.
12. OVERBELASTNINGSBESKYTTELSE
Ved overbelastning vil motoren standse. Fjern belastningen på maskinen øjeblikkeligt og tillad den at afkøle i omkring 30 sekunder på den højeste hastighed uden belastning.76 Trådløs bore og skruemaskine med lithium-ion batteri
OVERBELASTNINGSBESKyTTELSE El-værktøjet kan ikke overbelastes, hvis det bruges iht. formålet. Udsættes el-værktøjet for for meget belastning eller overskrides den tilladte akku-temperatur på 75°C, slukker el-værktøjets elektroniske system, til dette igen befinder sig i det optimale driftstemperaturområde.
DyBDEAFLADNING Li-Ion-akkuen er beskyttet mod afladning med „Discharging Protection System “. Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsvæktøjet bevæger sig ikke mere. FEJLFINDING
1. hVORFOR KøRER BOREMASKINEN
IKKE, NåR DER ER TRyKKET NED På TRIGGEREN? Kontroller retningsvælgerens kontakt, der er placeret øverst på triggeren. Det kan være, at den står i midten (låst) position. Flyt kontakten til en af siderne og forsøg at bore ved at trykke på triggeren.
BOREMASKINEN, FøR SKRUEN ER SKRUET hELT I? Kontroller drejningsmomentet på justeringsringen, som findes mellem borepatronen og borehuset. Position 1 har det laveste drejningsmoment; position 23 har det højeste drejningsmoment for skruetrækkerkraft. Position 24 er til boring. Flyt justeringsringen til en højere position for at opnå bedre resultater.
3. åRSAGER TIL FORSKELLIG
ARBEjDSTID MED BATTERIENhEDEN. Opladningsproblemer som angivet ovenfor, og hvis du ikke har brugt batterienheden efter længere tids opbevaring, vil nedbringe batterienhedens arbejdstid. Dette kan rettes efter mange opladninger og afladninger ved at oplade og arbejde med din maskine. Kraftige arbejdsbetingelser som ved f.eks. store skruer i hård træ vil opbruge batterienhedens energi hurtigere end ved lettere arbejdsbetingelser. Genoplad ikke din batterienhed under 0
C, da det vil påvirke dens ydelse. VEDLIGEHOLDELSE Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Bore-/skruemaskinen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørt sted. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv. Det er helt normalt, at der kan forekomme gnister i ventilationsåbningerne, og det beskadiger ikke bore-/skruemaskinen. MILJØBESKYTTELSE Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.77 Trådløs bore og skruemaskine med lithium-ion batteri
