BRUKSANVISNING IVM 40242 M Lp Kärcher

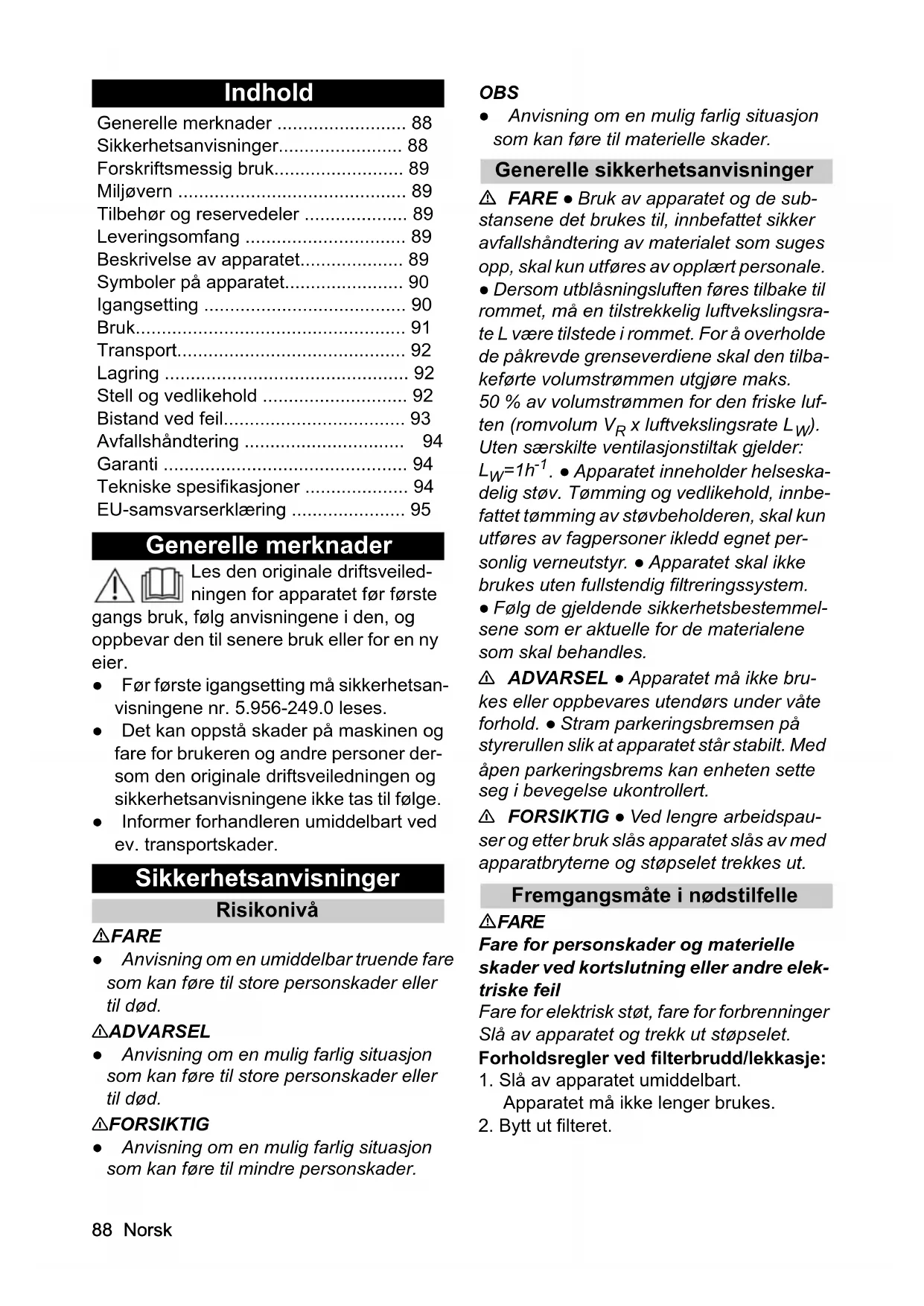

Kaapelin pituus m 1088 Norsk Indhold Generelle merknader Les den originale driftsveiled- ningen for apparatet før første gangs bruk, følg anvisningene i den, og oppbevar den til senere bruk eller for en ny eier. ● Før første igangsetting må sikkerhetsan- visningene nr. 5.956-249.0 leses. ● Det kan oppstå skader på maskinen og fare for brukeren og andre personer der- som den originale driftsveiledningen og sikkerhetsanvisningene ikke tas til følge. ● Informer forhandleren umiddelbart ved ev. transportskader. Sikkerhetsanvisninger Risikonivå FARE ● Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død. 몇 ADVARSEL ● Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død. 몇 FORSIKTIG ● Anvisning om en mulig farlig situasjon som kan føre til mindre personskader. OBS ● Anvisning om en mulig farlig situasjon som kan føre til materielle skader. Generelle sikkerhetsanvisninger FARE ● Bruk av apparatet og de sub- stansene det brukes til, innbefattet sikker avfallshåndtering av materialet som suges opp, skal kun utføres av opplært personale. ● Dersom utblåsningsluften føres tilbake til rommet, må en tilstrekkelig luftvekslingsra- te L være tilstede i rommet. For å overholde de påkrevde grenseverdiene skal den tilba- keførte volumstrømmen utgjøre maks. 50 % av volumstrømmen for den friske luf- ten (romvolum V

x luftvekslingsrate L

Uten særskilte ventilasjonstiltak gjelder:

. ● Apparatet inneholder helseska- delig støv. Tømming og vedlikehold, innbe- fattet tømming av støvbeholderen, skal kun utføres av fagpersoner ikledd egnet per- sonlig verneutstyr. ● Apparatet skal ikke brukes uten fullstendig filtreringssystem. ● Følg de gjeldende sikkerhetsbestemmel- sene som er aktuelle for de materialene som skal behandles. 몇 ADVARSEL ● Apparatet må ikke bru- kes eller oppbevares utendørs under våte forhold. ● Stram parkeringsbremsen på styrerullen slik at apparatet står stabilt. Med åpen parkeringsbrems kan enheten sette seg i bevegelse ukontrollert. 몇 FORSIKTIG ● Ved lengre arbeidspau- ser og etter bruk slås apparatet slås av med apparatbryterne og støpselet trekkes ut. Fremgangsmåte i nødstilfelle FARE Fare for personskader og materielle skader ved kortslutning eller andre elek- triske feil Fare for elektrisk støt, fare for forbrenninger Slå av apparatet og trekk ut støpselet. Forholdsregler ved filterbrudd/lekkasje:

1. Slå av apparatet umiddelbart.

Apparatet må ikke lenger brukes.

2. Bytt ut filteret.

• Generelle merknader p. 88
• Sikkerhetsanvisninger p. 88
• Forskriftsmessig bruk p. 89
• Miljøvern p. 89
• Tilbehør og reservedeler p. 89
• Leveringsomfang p. 89
• Beskrivelse av apparatet p. 89
• Symboler på apparatet p. 90
• Igangsetting p. 90
• Bruk p. 91
• Transport p. 92
• Lagring p. 92
• Stell og vedlikehold p. 92
• Bistand ved feil p. 93
• Avfallshåndtering p. 94
• Garanti p. 94
• Tekniske spesifikasjoner p. 94
• EU-samsvarserklæring Norsk 89 Forskriftsmessig bruk Apparatet er ment: ● For oppsuging av tørt, ikke-brennbart, helsefarlig avleiret støv; støvklasse M iht. EN 60335-2-69 Innskrenkning: Kreftfremkallende stoffer må ikke suges opp. ● For støvredusert tømming av tørt eller lett fuktig materiale ved hjelp av en av- løpsslange som kan kuttes til i lengden ● For industriell bruk, f. eks. i lager- og produksjonsområder ● Kommersiell bruk, f.eks. i hoteller, sko- ler, sykehus, fabrikker, butikker, kontorer og hos utleiere. Enhver annen bruk er å anse som ikke for- skriftsmessig. 몇 ADVARSEL Ikke forskriftsmessig bruk av apparatet til våtstøvsuging Helseskadelig oppsugd materiale slipper ut hvis avløpsslangen er skadet Apparater med avfalls-slangesystem egner seg ikke til våtsuging. Bruk apparatet slik det er tiltenkt. Vær også oppmerksom på: ● Apparatet er ikke godkjent for lasting med kran. ● Apparatet er ikke egnet for tilkobling til maskiner som genererer støv. ● Tilbehør er ikke inkludert i leveringsom- fanget, og må bestilles separat avhengig av bruksområdet. ● Feilfri bruk av apparatet er kun sikret ved bruk av nominelle diametere for suge- slanger: DN40 og DN50. Miljøvern Materialet i emballasjen kan resirkule- res. Kvitt deg med emballasjen på en miljøvennlig måte. Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i hushold- ningsavfallet. Anvisninger om innhold (REACH) Aktuell informasjon om innholdsstoffene finner du på: www.kaercher.de/REACH Tilbehør og reservedeler Bruk bare originalt tilbehør og originale re- servedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com, i området Service. Merk: ● Tilbehør er ikke inkludert i leveringsom- fanget. Tilbehør må bestilles separat av- hengig av bruksområdet. ● Problemfri drift av apparatet er kun sikret ved bruk av foreskrevet nominell diame- ter på sugeslangen (se kapittel Teknis- ke spesifikasjoner). ● Reservedeler og tilbehør er tilgjengelig hos din forhandler eller nærmeste KÄR- CHER-filial. Leveringsomfang Kontroller at innholdet i pakken er komplett når du pakker ut. Ta kontakt med forhand- leren ved transportskader. Beskrivelse av apparatet Figurer, se grafikkside Figur A 1 Styrehjul med parkeringsbrems 2 Avfallsslange 3 Låsepropp 4 Sugestuss 5 Manometer 6 Låsemekanisme for mellomring 7 Filterrens 8 Apparatbryter sugeturbin 9 Sugehode 10 Strømkabel 11 Filter 12 Tetningsring 13 Nedholder filter 14 Håndtak på sugehodet 15 Kabelholder 16 Typeskilt90 Norsk 17 Mellomring 18 Skyvehåndtak 19 Lås på filterring 20 Tau 21 Blikkbeholder 22 Låsemekanisme for sugehode 23 Filterring 24 Chassis Symboler på apparatet Apparatet kan brukes til suging av støv opptil støvklasse M. 몇 ADVARSEL Skader på hud, lunger og øyne Utslipp av finstøv ved tømming, vedlikehold og avfallshåndtering Bruk foreskrevet verneutstyr ved tømming og vedlikehold, samt ved avfallshåndtering av støvoppsamlingsbeholderen. Klistremerket viser verdiene for maks. va- kuum relatert til den anvendte sugeslange- diameteren. Den aktuelle verdien kan leses av på manometeret. For verdiene som gjel- der for dette apparatet, se kapittel Avlese minimum-volumstrøm. Hvis verdien under- skrides, må filteret rengjøres (se kapittel Rengjør filteret) eller skiftes ut (se kapittel Skift filteret). De ulike sugeslangediameter- ne muliggjør en tilpasning til de forskjellige tilkoblingsdiameterne for tilbehørsdelene. p. 95

Igangsetting 몇 ADVARSEL Fare på grunn av helseskadelig støv Luftveissykdom som følge av innånding av støv. Ikke sug uten filterelement, ellers oppstår det helsefare på grunn av forhøyet utslipp av finstøv. OBS Manglende filterelement Skader på sugemotoren Ikke sug uten filterelement.

1. Sett apparatet i arbeidsposisjon.

3. Forviss deg om at sugehodet er satt rik-

5. Pass på at avfallsslangen er satt inn rik-

tig (se kapittel Sett inn avfallsslangen).

6. Pass på at avhendingssystemet er satt

korrekt inn (se kapittel Sett inn avfalls- oppsamlingssystemet.).

7. Sett ønsket tilbehør (ikke inkludert i leve-

2. Åpne holderen ved å vri den til venstre,

og trekk den ut nedover.

3. Sett inn avfallsslangen.

4. Skyv inn holderen og lukk den ved å vri

den til høyre. Figur C

bånd. Filter (Bestillingsnr. 9.990-018.0) Avfallsslange (Bestillingsnr. 6.907-506.0)Norsk 91 Bruk Apparatet kan brukes til suging av finstøv opp til støvklasse M. 몇 ADVARSEL Fare på grunn av helseskadelig støv Luftveissykdom som følge av innånding av støv. Ikke sug uten filterelement, ellers oppstår det helsefare på grunn av forhøyet utslipp av finstøv. Merknad Apparatet egner seg som industristøvsuger til suging av tørt, ikke brennbart støv med MAK-verdier ≥ 0,1 mg/m

1. Sett støpselet inn i stikkontakten.

2. Slå på apparatet med sugeturbin-appa-

ratbryterne. Merknad Sugeturbinene skal alltid slås på og av én etter én. Alle sugeturbiner må være slått på for at manometeret skal fungere korrekt for å overvåke minimum-volumstrømmen.

trekkes vaieren ut for å åpne klaffen ved uttaket (bare mulig når apparatet er slått av).

3. Trekk avfallsslangen litt ned.

henhold til gjeldende forskrifter. Merknad Ved lett sugemateriale kan lengden på av- fallssekken være inntil 2 m uten at den sprekker. Avlese minimum-volumstrøm Foran på maskinen er det montert et mano- meter som viser sugevakuumet inni maski- nen. Når maksimalt undertrykk nås (se tabell), må filteret rengjøres (se kapittel Rengjør filteret). Denne verdien avhenger av apparatytelsen og sugeslangen som brukes. Hvis undertrykket ikke reduseres vesentlig etter rengjøringen, må filteret skif- tes ut (se kapittel Skift filteret). OBS Overskridelse av maksimalt undertrykk Tap av sugeytelse Hvis den angitte verdien overskrides, syn- ker lufthastigheten under 20 m/s. Rengjør eller skift ut filteret. Rengjør filteret Hvis manometeret viser maksimalt under- trykk (se kapittel Avlese minimum-volum- strøm), må filteret rengjøres. Figur E

1. Lukk inntaksåpningen eller sugeslangen

under sugeprosessen.

2. Trekk i klaffen på filterrengjøringen 3-4

ganger, og hold den åpen i 1-2 sekunder hver gang. Slå av apparatet

2. Trekk ut strømstøpselet.

Etter hver bruk Lukke sugetilkobling 몇 ADVARSEL Fare for personskader Skader på hud, lunger og øyne forårsaket av finstøv Etter at sugeslagen er fjernet, må sugetil- koblingen lukkes med tetningspluggen.

2. Sett tetningspluggen nøyaktig inn i su-

4. Vri tetningspluggen mot høyre til sugetil-

koblingen er tett lukket. Fjerne avhendingssystemet

2. Løsne låsene på filterringen og fjern av-

hendingssystemet fra forsiden. Rengjøre apparatet 몇 ADVARSEL Uriktig avfallsbehandling av avløpsvann Miljøforurensning Følg lokale forskrifter om behandling av av- løpsvann.

1. Rengjør apparatet på innsiden og utsi-

den ved å suge av det og tørke av med en fuktig klut. Ved suging av apparatet skal det brukes et sugeapparat med samme eller bedre klassifisering.

2. Ved behov skylles tilbehøret (ikke inklu-

dert i leveringsomfanget) med vann og tørkes. Sett inn avfallsoppsamlingssystemet. 몇 ADVARSEL Innsetting av avhendingssystemet Klemfare Plasser aldri hendene mellom avhendings- systemet og mellomringen under låsing.

1. Sett inn avhendingssystemet og fest det

med låsene på filterringen. Oppbevare apparatet

1. Vikle strømledningen rundt kabelholde-

mot uautorisert bruk. Transport 몇 FORSIKTIG Ved ignorering av vekten Fare for personskader og materielle skader Ta hensyn til apparatets vekt under trans- port.

1. Lukk sugetilkoblingen for å sikre støvfri

3. For å laste apparatet, hold det i under-

stellet og skyvebøylen.

4. Ved transport i kjøretøy må apparatet

sikres mot å skli og velte. Lagring 몇 FORSIKTIG Ved ignorering av vekten Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring.

1. Oppbevar apparatet kun innendørs.

Stell og vedlikehold FARE Utilsiktet start av apparatet, berøring av strømførende deler Fare for personskader, elektrisk støt Slå av apparatet før det arbeides på det. Trekk ut støpselet. FARE Fare på grunn av helseskadelig støv Luftveissykdom som følge av innånding av støv. Bruk røykvernmaske P2 eller høyere og en- gangsklær under vedlikeholdsarbeid (f.eks. bytte av filter). 몇 ADVARSEL Fare på grunn av helseskadelig støv Luftveissykdom som følge av innånding av støv. Sikkerhetsinnretninger til forebygging av farer må minst én gang i året sikkerhetstek- nisk funksjonskontrolleres av produsenten eller en opplært person, f.eks. for å påse at maskinen er tett, at filteret ikke er skadet, at kontrollinnretningene fungerer. OBS Silikonholdig pleieprodukt Plastdeler kan angripes. Ikke bruk silikonholdige pleieprodukter til rengjøring. Støvfjerningsmaskiner er sikkerhetsinnret- ninger for forebygging eller eliminering av farer i henhold til BGV A1.Norsk 93 ● Dersom brukeren foretar vedlikeholdet selv, må apparatet tas fra hverandre, rengjøres og holdes vedlike, så langt det er gjennomførbart, uten at det oppstår farer for vedlikeholdspersonalet og an- dre personer. Forsiktighetsregler som må tas innbefatter avgiftning før appara- tet tas fra hverandre, iverksetting av forebyggende tiltak med tanke på filtrert, påkrevd ventilasjon på stedet der appa- ratet skal tas fra hverandre, rengjøring av vedlikeholdsområdet og egnet be- skyttelse av personalet. ● Utsiden av apparatet bør avgiftes i kraft av støvsuging og tørkes av, eller be- handles med tetningsmiddel, før det tas ut av det farlige området. Alle apparatets deler må anses som forurenset når de tas ut av det farlige området. Det må set- tes i verk egnede tiltak for å unngå at støvet sprer seg. ● Under gjennomføringen av vedlike- holds- og reparasjonsarbeid må alle til- smussede gjenstander som ikke kan rengjøres tilstrekkelig, kastes. Slike gjenstander må legges i ugjennomtren- gelige poser og kastes i samsvar med gjeldende forskrifter for håndtering av slikt avfall. ● Under transport og vedlikehold av appa- ratet skal sugeåpningene lukkes med tetningspluggen.

1. Vær oppmerksom på at du kan utføre

enkelt vedlikehold og stell selv.

2. Rengjør apparatets overflater og innsi-

den av beholderen regelmessig med en fuktig klut. Kontroll- og vedlikeholdsarbeid Gjennomfør regelmessige kontroller av ap- paratet ifølge de gjeldende nasjonale love- ne mht. forebygging av ulykker. Vedlikeholdsarbeid må gjennomføres av kompetent fagpersonale i regelmessige av- stander og ifølge produsentens henvisnin- ger, og det skal tas hensyn til gjeldende bestemmelser og krav til sikkerhet. Arbeid på det elektriske anlegget må kun utføres av elektrofagfolk. Ved spørsmål, ta kontakt med KÄRCHER-filialen. Skift filteret 몇 FORSIKTIG Støvutslipp ved skifte av filter Skader på hud, lunger og øyne pga. av støvutslipp Bruk foreskrevet verneutstyr ved skifte av filter. Skifte av filter må skje i et område som er egnet for dette. Filteret må avfallsbehandles i henhold til lovbestemmelsene.

3. Trekk ut strømstøpselet.

7. Umiddelbart etter at filteret tas ut av ap-

nerte filteret i henhold til lovbestemte krav.

1. Kontroller stikkontakten og sikringen for

Sugekraften blir svakere

Avfallshåndtering Når apparatet ikke lenger er brukbart, skal det avfallshåndteres i henhold til gjeldende forskrifter. Garanti Vår ansvarlige salgsorganisasjon for de en- kelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantiti- den dersom disse kan føres tilbake til mate- rial- eller produksjonsfeil. Ved behov for garantireparasjoner bes du henvende deg til din forhandler eller nærmeste autoriserte kundeservice og fremvise kjøpskvitterin- gen. (Se adresse på baksiden) Videre garantiinformasjon (hvis tilgjengelig) finner du i serviceområdet på ditt lokale Kärcher-nettsted under "Nedlastinger". Tekniske spesifikasjoner Elektrisk tilkobling Nettspenning V 220-

Fase ~ 1 Nettfrekvens Hz 50-60 Nominell effekt W 2100 Maksimal effekt W 2300 Kapslingsgrad IPX4 Beskyttelsesklasse I* Maks. tillatt nettimpedans Ω 0.224+ j0.140 Mål og vekt Gjennomsnittlig driftsvekt kg 47 Lengde x bredde x høyde mm 680 x 655 x

Registrerte verdier iht. EN 60335-2-69 Hånd-arm-vibrasjonsverdi m/s

• med elementer i beskyttelsesklasse II-an- ordning Med forbehold om tekniske endringer. EU-samsvarserklæring Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruk- sjon, samt i versjonen som vi har markeds- ført, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktive- ne. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig. Produkt: Apparat til tørrsuging Produkt: Apparat til våt- og tørrsuging Type: 9.989-xxx Gjeldende EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2011/65/EU Anvendte harmoniserte standarder EN 60335-1 EN 60335-2-69 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015
