BRUKSANVISNING Typhoon 530 Morrison

Viktig: Ha disse instruksjonene og motoren heftet pa et trygt sted for fremti-dig referanse. De inneholder viktig informasjon om klipperen din.

1. Les brukerhandboken
2. Hold tiltskuere unna
3. Drive clutch
4. Operator tilstedeveerse kontroll kausjon
5. Forsiktig roterende knivblad - hold hender og foter klar
6. Ta ut tennpluggen
   Variabel hastigeh drive kontroll7.

CONTENTS

EXPLANATION OF SYMBOLS 3

VIKTIG: Disse instrksjonene somt motorheftet, skal oppbevarnes pa et trygt sted for fremtidig bruk. De ineholder viktig informasjon om gressklipperen.

FORSIKTIG

FORSIKTIG INDIKERER SPESIELLE FORHOLD-SREGLER SOM MÁ TAS FOR A UNNGA SKADER PÅ KLIPPEREN.

ADVARSEL

EN ADVARSEL INDIKERER SPESIELLE PROSEDYRER SOM MA FOLGES FOR A UNNGA SKADE PA ELLER TILSKUER.

SIKKERHET INSTRUKSJONER

LES ALLE INSTRUKSJONER FOR DU BRUKER GRESSKLIPPEREN.

OPPLAERING

1. Les bruker- og vedlikeholdshandbokene noye. Gjor deg godt kjent med kontrollene og rikitig bruk av utstyret. Gjor deg kjent med hvordan du stopper gressklipperen og raskt kobler ut kontrollene i en nodsituason.
2. La aldri barn eller personer som ikke er kjent med disse instruksjonene betjene gressklipperen.
3. Hold messnesker unna arbeidsomradyet, spe-sielt sma barn og kjaledyr.

KLARGJØRING

1. Undersök området der utstyret skal brukes grundig, og fjern alle steiner, pinner, ledninger, bein og andere fremmedlegem er for du bruker

gressklipperen, da disse kan bli kastet opp av bladet.
2. Ikke bruk utstyret nár du er barbeint
eller bruker apne sandaler. Bruk alltid gode sko
og langbukser. Det anbefales à bruke egnede
vernebriller.
3. Sjekk drivstoff ffor du starter motoren. Ikke royk under pafylling av drivstoff. Ikke fyll opp tanken innendors, bensinlokket skal aldri fjernes fra drivstoffkanen og ikke fyll på drivstoff'nar motoren er i gang eller for den er nedkjolt, hvilket kan ta flere minutter etter at den har vært i bruk. Fjern eventuelt drivstoffsol for du starter motoren.
4. Forsok aldri a justere hoyden pa hjulene mens motoren gar.
5. Sla kun i daglys ell er med god belysning. Barn skal ilke ha tilgang til omradet som skal klippes.
6. Ikke bruk utstyret när gresset er vatt.
Sorg for at alltid har godt fotteste. Hold deg godt fast i handakte og g, spring aldri. Gä aldri bakover när du klipper gresset.

BETJENING

1. Koble ut alle kniv- og drivkontroller for du starter motoren.
2. Ikke vipp gressklipperen nár du starter motoren.

3. Start motoren forsiktig og stå med beina pa god avstand fra bladene.

4. Hold ikke hender eller foter i nærhen av erller under roterende deler. Hold deg alltid unna bladene og utkastapningen.

5. Endre seks motorens regulatorinnstlinger erller kjar motoren med for hoy hastighet.Hoy hastighet er farlig og forkorter gressklipperens levetid.
6. Stopp motoren nár du krysser grusveier, fortau ell er veier.
7. Ikke klipp over tunge eller harde gjenstander, da dette kan gi alvorig skade pa motoren og fore til at garantien blir ugyldig.
8. Hvis du treffer et fremmedlegeme, ma du stoppe motoren, ta av ledingen fra tenpluggen, insipere gressklipperen grundig for a se om den er skadet og reparere skaden for du starter pa nytt.
9. Hvis gressklipperen begynner á vibrere unnormal, má du stoppe motoren, koble fra ledningen til tennpluggen og umiddelbart undersøke hva som er ársaken. Vibrasjon er vanligvis varsel om problemer.
10. Stopp alltid motoren nár du forlater gressklipperen, selv om det bare er for et øyeblikk, somf for rengjaring av huset pa plenklipperen, og nár du utforer reparasjoner er inspeksjoner.
11. Ved rengjöring, reparasjon aller inspeksjon ma man forsikre seg om at kniven og alle bevegelige deler er stoppet og at motoren har fatt tid til à avkjoles. Koble fra tennpluggledningen og hold ledningen unna pluggen for a hindre utilisiktet start.
12. Ikke kjør motoren innendørs. Det kan produseres dodelig ekssogass.
13. Slá av motoren og vent til kniven stopper helt fór du tar av oppasamleren eller fjerner tilstopping fra utkasteren.
14. Kjør pa tvers i skräninger, ikke opp og ned.
    Vær ekstremt forsiktig nár du skifter retning i skräninger. Klipp ikke gress i svært bratte bak

ker.

1. Bruk aldri gresskipperen uten at riktig beskyttele, avvisere som er levert av produsenten uller andre sikkerhetsanordninger er pa plass.
2. Aldri loft aller bær en gressklipper mens motoren er i gang.
3. Hvis det er montert en drivstoffkran, steng den nar du er fertig med klippingen og reduser gassen mens du kjorer tom for drivstoff i systemet.

VEDLIKEHOLD

1. Før bruk skal kniven(e) og knivbolten(e) kontrolleres for slitasje og skade. Bytt slitte erler skadde kniver og bolter i sett for a oppretholde balansen. SKADETE KNIVER OG SLITTE BOLTER ER MEGET FARLIG.
2. Fest alle muttere, bolter og skruer godt for á sikre at gressklipperen er i god bruksmessig stand.
3. Lagre aldri gressklipperen som har bensin pa tanken, innate i en bygning hvor royk kan na en apen flammeller gnist. La motoren kjole seg ned for du lagrer silkt utstyr innenders.
4. Drivstoffkannen skal oppbevares utilgengelig for barn pa et kjolig, godt ventiliert sted.
5. For a redusere brannfaren, hold motoren fri for gress, blader og oljesol.
6. Kontrolere oppsamlerposo oft for ndebryting og slitasje. Skift ut slitte poser. Kontroller at reserveposer er i henhold til originalproduusentens anbefalinger ellher spefikasjoner.

LAGRING AV GRESSKLIPPEREN

Handtaket kan folds for a minimere plaskaravet.

FOLDE Händtaket. Lses klemmeknappene erllasopphandlakspaken(e)midtp handtaket og fold den overste delen over motoren.

Ergo Shift-modeller kan ochs lagres ved ä flytte handataket til stende stilling.

FORSIKTIG

SJEKK AT KONTROLLKABEL IKEK HAR FARN E KNEKK UNDER FOLDING AV HANDTAKET. HURTIG FOLDING KAN SKADE KONTROLLKABLER OG GJORE DE VANSKELIG OG BETJENE.

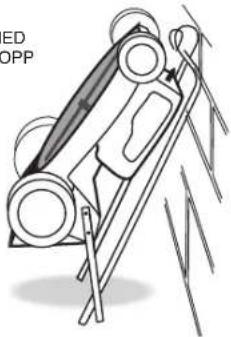

TIPPING AV GRESSKLIPPEREN PÅ TRYGG MÄTE FOR LAGRING ELLER INSPEKSJON.

FORSIKTIG

VIPRE KLIPPEREN-TAPP AV DRIVSTOFF.SAVIPPES KLIPPEREN MED TENNPLUGGEN OPPFJERN TENNPULGLEDNING.

BARE VIPRE KILIPPEREN MED TENNPLUGG OPP

MONTERE GRESSKLIPPEREN

Se folgende avsnitt nar man klargjor gresskipperen for feste gangs bruk.

Monte handtaket Klargjore motoren Monte oppssamplener

MERK - Venstre og høyre side av gresskipperen refererer til arbeidsstillingen bak handataket.

MONTEREHANDTAKET

I enkelte tilfeller kan handtaket vaere helt frakoblet fra gressklipperskroget, selv om den overste delen av handtakit kan ditte fast via gassreguleringskabelen. Ta gressklipperen og handtakene samlet ut av boksen, for a unnga skade gassreguleringskabelen.

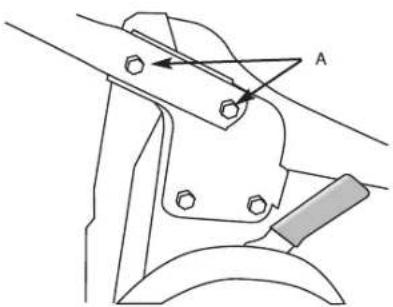

Montere 'skrulas'-handtaket.

Det nedre handtaket er montert til gresskipperen med fire bolter plassert i handtakbrakettene, to pa haver side, A' pa tegningen under. For a bolte det nedre handtaket til gresskipperen, ma du sette boltene gjennom det nedre handtaket og feste handtaket til gresskipperskoget og trekke til mutrene pa innsiden av montasjebrakettene med en 13 mm A/F-kopp eller skiftenokkel.

Fest sa det overste handtaket til det nederste handtaket.

FORSIKTIG

PASS PÁ IKKÉ A ROTERE HANDTAKET FÖR DU FESTER DEN, DA DETTE VIL FLOKE AV KONTROLLKABEL.

Sett to lange bolter gjennom hullene i det nederste handtaket fra innsiden. De runde hodene skal sitte tett inntil roret. Sett hullene i det overste handtaket de to lange boltene. Forsikre deg om at gasspaken er pa hoyre side.

Fest plastknappen pä utsiden av den nedre handtaksbolten som vist under og trekk til for hand til det övre handtaket er lasti stilling.

Montere 'kamlas'-handtaket.

De feste av disse modellene er helt montert nár de pakkes, sik at alt man trenger a gère er à ta den ut av esken, svinge opp handtaket til arbeidsstillingen og lahse handtakspen(e).

Kamlashandtaket pa enkelte gressklippere er snudd for transport. For a snu dem rund, ma du skru ut mutteren til enden av giengen med en 13mm A/F skiftenokkel/kopp, dra kamlashandtaket ut og rotere det 180o. Trektil mutteren igjen til handtaket lases fast pa plass og ikke endrer stilling nár klipperen er i bruk.

Noen handtak kan roteres forover for a fa enkel tilgang til bakklaffen. Trykk ned fotspaken og skyvHandtaket til du kjenner motstand - i nes

ten vertikal stilling ②. Handtaket kan beveges bakover til arbeitsstilling uten at man bruker fotspaken.

KLARGJØRE MOTOREN

#

LES OG FORSTA HANDBOKEN FRA MOTORPRODUSENTEN OG BRUKSANVISNINGENFOR DU BRUKER GRESSKLIPPEREN.

FORSIKTIG

IKKE START din 4-taks motor for du har sjekket at det er riktig mengde med riktig motorolje. Se motor instruksjonsbok for detailjer

TOTAKSMOTORER krever ingen speisiel opperkmosmeth vha angar smoring, forutsatt at drivstoff-/olbebandingen alltid er korrekt.

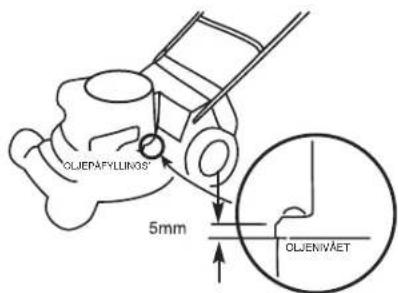

OLJE

Firetakts (syklus)-motorer leveres uten olje. Plasser gresskipperen pa et flatt underlag, skru av OLJEPAFYLLINGS'-lokket og hell olje forsiktig i sumpen.Fyll opp til full-merket pa peilestaven.Mengden er omtrent 600 ml.Bruk SAE 30 motorolje.Nar man sjekker oljenivaet, og forman kjoer motoren, ma peilepinnen skrues godt pa plass.

Kontrolere oljenivaeh his motoren icke er utstyrt med en peilepinne.

SKIFTE MOTOROLJEN

Oljenivæt i FIRETAKTSMOTORER skal kontrolleres haver 8. brukstime (eller daglig), og oljen skal tappes av og skiftes ut etter haver 50. brukstime.

DRIVSTOFF

ADVARSEL

BENSIN DAMPEN ER MEGET BRANNFARLIG OG
EKSPOSIV. HANDLE MED EKSTREM FOR
SIKTIG. STORE I EN GODKJENT BEHOLDER.
TILLATER IKKE APEN FLAMME. KAMPER
ELLER ROYKING I NαRHENET. FYLL TANKEN
UTENDORS I ET GODT VENTILERT STED. TORK
BORT EN SOL OG FLYTTE GRESSKLIPPEREN
BORT FRA EVENTUELLE BENSINDAMPEN FDR
DU STARTER MOTOREN.

FORSIKTIG

HVIS EN BLA PLUGG ER MONTERT UNDER BENSINTANKLOKK, MA DENNE FJERNES. DEN ER KUN FOR TRANSPORT BRUK.

For drivstoffholdet til totaksmotorer, se instruksjonsboken til motoren.

Regelmessig kontroll av noen fä enkle punkter vil sikre lang og problemfri ytelse av gresskipperen. Ufter regelmessig vedlikehold som beskrevet i motorhandboken, og sjekk regelmessig at motorens festebolter sitter godt fast.

MERK: MOTOREN ER GARANTERT AV MOTORPRODUSENTEN OG IKKE AV MORRISON. DIN MORRISON-SPESIALFORHANDLER KAN ASSISTERE DEG VED MOTORRELATERTE GARANTISPORSMAL.

ADVARSEL

Fur du gjoer noen justeringer gressklipperen din sorge for at motoren er slatt av og at bladet har slutte et rotere. Allidr frakobies tennpluggskonnektoren og sor for at den不信 kan berore tennpluggen fur du berorer noen under klipperen.

KJØRE MOTOREN

MOTORBETJENING

Denne er montert overst på handetak. Den styrer choken, his monter (for kaldstart) og lar deg stille inn regulert hastiget til motoren.

Pä alle modeller skal man skyve kontrollen forever for full gass.

Du trengerIkte tilenhvertidendinnstillin gen mens du klipper, fordiregulatoren holder den valgte hastigheten, selv under varierende belastningpaki kllperen.Posisjonene forCHOKE (kaldstart),FAST(hurtig),SLOW(langsom) og STOP(stopp)er normalm keret.Hvis ikke STOPer merket,mdu flytte spakenforbi SLOW fora stoppe motoren.

MERK: Enkelte modeller er utstyrt med en "dodmannskontroll" (OPC) - boyle overst pa handtakit. Denne ma klemmes mot handtakit for du starter motoren. Motoren stopper umiddelbart när boylen slippes.

Enkelte kontroller har symboler i stedet for ord.
På disse.

betry CHOKE

betyr FAST (raskt),

Batterie inneholder etsende vasker og giftige materialer, og ma behandles med Forsiktig. Holds unna barn. Ikke punkter, demontere, odelegge erller brennes. Brukes i godt ventilerte omrader som ekspisive gasser kan vare ventiliert under lade aller utskriving. Ikke ta direkte kontakt melm terminale, da dette vil skape sterk varme og mulig brann.

Motoren pa en gresskipper med elektrisk start, lader batteriet etter hvert som du slar, derfor trenger den ingen speisiell oppmerksomet. Hvis batteriet skulle ha behov for ekstra lading, ma du kun bruke en lader med en godt regulert konstant spanning (maks. 15 volt) med en maksimumstram pa 3 ampere. Full lading tar 3 timer med en lader med 3 ampere, elle natten over med en vanlig 'drypp'-lader. Hvis ilke gresskipperen brukes regelmessig, anbefaler vi at du benyttter drypladning natten over omtrent en gang per maned.

STOPPE

Flytt motorkontrollen for a stoppe

DRIVKONTROLLER

For a koble inn fremdrifen, skyver du SPboylearmen forover til den moter handtaket. Slipp trykket pa boyen for utlose klutsjen til drivmekanismen.Du kan selvolgeling ogsa bruke gresslkipperen som en skyvemodell ved a holde handtaket pa normal mate.

Hvis maskinen kjoerog bremskekanisemen违法犯罪. Justert korrekt eiler er skadet, vil knivbladet fortsette a rotere etter at handtaket er aktivert. I donne situasjonen skal likke klippere brukes! Ta kontakt med din lokale forhandler.

MODELLER MED VARIABEL HASTIGHET

Enkelte modeller har en ekstra kontroll monter pa siding an handtaket, sik at man kan variere kjorehastigheten til gressklipperen uten a endre motorhastigheten. Denne kontrollen kan flyttes til enhver av de atte posisjonene. Skyv spaken forover for a oke kjorehastigheten og bakover for a senke den.

DENNE SPAKEN SKAL BARE FLYTTES NAR MOTOREN ER I GANG.

[Hvis den flyttes bak ved et uhell narr motoren](ikke er I gang, vil drivbeltet slakkes og slure. For a fa igjen festet, ma du flitte spaken forover nar driften er utkoblet og motoren er I gang.]

Man kan endre hastigheten uansett om gressklipperen er i bevegelse aller icke.

OPPSAMLEREN

MONTEREGRESSFANGEREN

Det finnes tre typergressfangere:

OppfangingsposeA

Stopt plastoppsamlerB.

Aero-fanger (toppseksjoner i stopt plast C.

hekt dem pa vaieren pa samme mate. Fest metallfrontleppen pa oppfangingsen-3. heten ved a bolte den til platen i bunnen av rammen. Bunnpanelet til oppfangeren skal festes mellom platen og leppen som vist. Sett i skruene fra toppen med mutrene under leppen. Skru godt til.

Det finnes to type. Den ene har toppdeksel og handfak allerede monter p toppskallet av oppfangeren, mens den andre krever at man monterer pa disse delene.

Hvis oppsamleren din allerede er pamontert\ disse delene, start pa trinn 4.

Plasser toppen av oppfangerskallet (A) pa 1. et fast, plant underlag med nettet opp. Hold toppdekselet (B) med den konkave 2. sider mot nettet, loft bakenden og koble inn frontklipsene med krokene pa oppfangerens toppskall. Hold disse sammenkoblet, sving baksiden av dekselet nedover og trykk den ned til mothakene pa dekselet gär i ingrep med slissene i skallet.

Se etter "F" pa handtaket og forsikre deg 3. om at den vil vare tilstotende med "F" pa oppfangerskallet. Monter handtaket ved atytrky det godt inn i de kvadratiske fordypningene i oppfangertoppen.

Snu enheten for á kontrollere at mothakene
pá handaket er hell pá plass, og skyv
flikena pá skallet tilbake i posisjon for á
holde pá handaket.

Plasser topskallet pa et stodig arbeids-4. bord med den apne siden opp. Ikke bruk et bord som kan bian ripet opp.

Plasser bunskallet opp ned over topp-5. skallet. Innrett forsiktig de to delene med hverandre og kontroller at mothakeklipsene er innrettet med sine korresponderende slisser og klem bakhandtakeneammen.

Hold oppfangeren opp-ned, flytt encheten 6. slik at leppen og bakhandtaket fart stotte av kanten pa bordet (se figur) og oppfangeren sitter fast mellom kroppen din og bordet.

Slå pa toppen av encheten med äpen hand 7. over den delen som stottes av bordet. Du skal hore at mothakene klikker pa plass slissene - hvis ilkke ma du sjekke innrettin gen og slå pa nytt med litt mer kraft.

Arbeid deg fra venstre mot høyre. start 8. ved bakhändtaket og beveg deg rundi oppfangeren. Hold pa hvert feste i tur og orden pa kanten av bordet etter som det gär i ingrep.

Til slutt ma du kontrollere neye for a 9. forsikre deg om at alle klipsene er heit i ingrep.

C. AERO-FANGER

Hold toppen i stopeplast opp ned, monter 1. de to endene av viaerrammen, forst gjen-nom boylen pa venstre og hoyre side i bunnen pa oppfangeren og deretter inn i ankerhullene og sving sa rammen ned sik at den moter den ovre formstote delen. Sett i to av rammeskruene (de som er 2. naerneste toppsteformen) og trekk dem godt til.

Den stöpte kroken langs forskanten av bun-3 npanelet pa oppamsleren, kan na klipses pa den horizontale delen av viiarrammen. Sving bunnpanelet pa plass, og skyv 4. samtidig kontaktstripen inn i slissen i toppstopeformen. Startmidt pa stripen og arbeid det utover til stripen er helt i ingrep. Slissene i stripen skal vare innrettet med de sma mothakene i slissen. Trekk stoffet pa fangeren, sik at/DDke stripen vil gl ut av slissen.

Sett de to siste skruene i vairammen.

Stop motoren og stå pa høyre side av gressklipperen. Grip fangerhandtaket med vestre hand og lott forsiktig mens du hever sikkerhetsflapsen er Smart Chute med høyre hand. Loft fangeren sik at den er fri fra gressklipperen og senk flapsen er Smart Chute sik at den dekker gressutkasterapningen.

ADVARSEL

Vent alltid til motoren og bladet har stoppet heit for du fjerner fangeren erler justere klipperen. Husk at ekspotten og naerliggende omrader kan bli velig varmt.

TOMMING

Tomt ut gresset fra fangeren ved a holde den vertikait, bruk det bakre handaket pa den formstopte fangeren erler hand i bakenden pa stalrammen til stoffangeren. Om nodvendig ma du riste godt for a losne en full last.

INDIKATOR FOR FANGERNIVa

Noen gressfangermodeller har en indicator for fangernivá, sik at man kan se hvor mye gress som er samlet opp. Indikatoren fungerer bare nár motoren kjörer med gressklippingshastighet. Nár fangeren er tom, er indikatoren helt grønn. Etter hvert som gresset bygger seg opp i hóyde, vil detkommen frem et rødt indicatorfelt som vil öke i størrelse. Dersom fangeren blir for full, vil dette före til blokkering av utkasterrennen aller at gress "tyter" ut foran på fangeren.

Erfaringene med dine spesielle gress- og

klippeforhold vil snart vise noyaktig hvor stort det rode indicatorfeltet skal vaere for det ideelle tammetidspunktet for fangeren. Spyl fangeren grundig etter hvr bruk, sik at indicatoren kan bevege seg uhindret.

nivá indicator

STOFFTYPER. Disse avhenger av at det er fri luftstrom gjennom stoffet for effektiv gressopp-samling. Vaskes ved behov for a gjenopprette apne masker i stoffet. Nar stoffsekken ici er i bruk, skal den ici utsettes for direkte sollys. Sekken vil ici ratre hvis den lagres i fuktig tilstand, men langvarig ekspondering av sollys kan fore til tidig nedbryting av materialet. Ikke la gress litge i fangeren i lengre perioder.

ADVARSEL

SJEKK OPPSAMLERPOSEN OFTE FOR FORINGELSE OG SLITTASJE,OG BYTT HVIS SLITT. BRUK BARE ORIGINALE DELER-KOPIER LLER ANDRE LOSNINGER KAN VERE FARLIG I BRUK

TYPEN AV STØPT PLAST. Disse trenger ogsa en fi luftpassasje for effektiv oppfanging. Spyl nettingen i luftutlopet oftse sik at den er ren. Ikke la greiss ligge i fangeren.

KILIPPEHØYDEKONTROLL

Engresskast-skjerm forgressklipping uten fanger er tilgengelig fra forhandlers. Ikke nadvendig for 'Smart Chute' modeller.

KLLIPPERåD

For à fā sunn vekt, skal ici gresset klippes for kort. Hvis du braker de laveste innstillingene, kan dette fère til at gresstuene odelegges, som forer til oppblomstring av ugress.

Varier klippemønsteret fra uke til uke. Den ene uken klipper du plenen fra nord mot sør og denestoene uken klipper du plenen fra ost mot vest. Dette vil bidra til a forhindre at gresset blir matt og ujevnt.

For best ytelse, skal knivene pa gressklipperen alltid holds skarpe. En slov kniv har en tendens til a slite gresset og ikke klippe det. Ved klipping av svært langt gress vil det være lurt forst á klippe pa en hoy innstilling, etterfulgt av en klipperunde med lavere innstilling (fortrinnsvis en dag eller mer senere), da dette vil minimere total arbeidstid.

Ikke klipp ned gresset for mye om gangen. Dette kan utgjore en belastning pa motoren og i tillegg paivirke bioklippeytelsen.

Unngà à bruke de to-tré laveste innstillingene ved bioklipping. For best résultat ved bioklipping: Klipp bare den øverste tredelen (eller mindfulness) av gresset. Hvis du kutter lavere enn dette, vil dette ha en ugunstig effekt på bioklippeytelsen.

Nár du snur gressklipperen på slutten av en stripe ved bioklipping, kan det vare du ser gress som/DD er helt komposter. Plenklipperen vippes naturlig opp nár du snur, sik at luftstrommen som holder gresset i posisjon for etterklipping avtar et lite oyeblikk. Etter at du har klippet plenen, kan du g over svingene, sik at avklippet ikke lenger vises.

UNNGA Å BRUKE DEN LAVESTE TO ELLER TRE KUTT INNSTILLINGENE I VAT ELLER VELDIG LANGT GRESS.

Rengjor klipperkammeret ofte for a fjerne gressansamlinger. Da vil klippekapasiteten vare best, speiselt ved bioklipping. Unnga a klippe plenen nár den ervat. Vatt gress har en tendens til a klumpe seg og forstyrer bioklippingen til gressklipperen.

Hvis du违法犯罪 opp det klipte gresset, skal du sla i et monster som legger avklippet pa de tidligere slatte omradene. Sa hvis gresskipperen din slipper ut avklippet mot venstre, skal;neste klipping skje til hoyre for den forrige, og omvendt.

Hvis du ofte bruker gresskipperen uten a samle opp avklippet, vil du oppdage at en gressut-kasterskjerm (fas hos forhandleren for de feste

Ved klipping nær hindringer som f.eks. trestammer og hvis du klipper pa kanten av plenen og det ikke er noen stotte til hjulet, skal du bruke venstre side av gressklipperen, hvikket vil gi et nyttig kniv'overheng' for lett tilgang til problematiske steder.

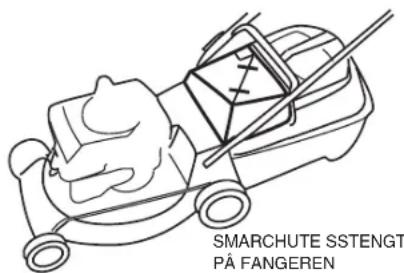

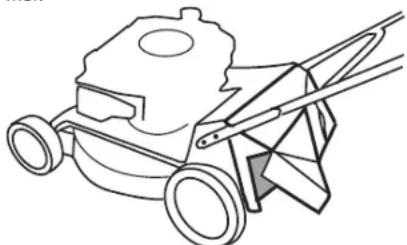

KILIPPERåD-'Smart Chute'

'Smart Chute' gjør det mulig á slá uten á samle opp gresset ell bioklippe. Bare apne 'doren' nederst i vestre hjørne pa 'Smart Chute', og du kan trygt slä plenen mens avklippet fordeles til venstre. For vattt, tungt Eller svært langt gress, anbefales det at man stiller klippehoyden til #4 erher høyere for a unnga tilstopping. Hvis tilstoppen vedvarer på grunn av uheldige forhold, kan du prve á gå langsommere, klippe en smalere stripe ell heve klippehoyden enda mer.

SMARTCHUTE APEN

ADVARSEL

UTKASTERAPNING MA ALLTID VERE TIL-DEKKET. IKEF FJERN GRESSDEFLEKTOR ELLER HOLD SIKKERHETS DEKSEL OPPE UNDER KLIPPING

FESTE BIOKLIPPEN-HETEN TIL KLIKPEREN

Stopp motoren.1.

Kontroller atuktasterrennen og undersiden 2. av gressklipperen er rene. Se ETTER KLIPPING.

Hev flapsen, hold handen pa bioklippen-3.
heten, sett inn bioklippenheten, den vinklede delen mot hoyre side pa klipperen,
inn iuktasterrennen.

Med gressklippere med "apen bak", mā man kontrolere at baksiden av encheten sitter pa bakaiksslingen for man senker klaffen. Nār man skal feste en enchit inn i en gressklipper med gressutlopsrenne, mā man kontrolere at oret pa ventre side av basen sitter i hakket nederst, bakerst i rennens sidevegg for du senker klaffen. Se 'Klipperad' for rād om bioklipping.

FLISKUTTEKLIPPERE

ADVARSEL

Hold fottene klar av gresskipperen kroppen nar du bruker Chipper roret.

Nar du bruker fliskutteroret skal du plassere klipperen pa et plant underlag der det ici er sa noye om det vises merker etter knivene. For du starter klippere, skal du montere pa fangeren og sette klippehoyden til laveste stilling. Kontroller at fliskuttemateroret er tomt og at klaffen pa mateinntaket er i god stand.

ADVARSEL

Kontroller jevnig at bladel er skarpt og festeskruer er tette.

Man kan flise opp greiner pa opp til 35 mm nár man braker fliskkutterøret. Bare gront trevirke skal benytes. IKKE bruk hardt ellertorttre. Hardt og/eller trot trevirke kat medfore urimelig belastning pa maskinen og dermed forarsake skade. Forsikre deg om at det ikke er spirek erlemmedlegem i materialet som kuttes.

ADVARSEL

Stopp alltid motoren for du prover a fjerne eventuelle hindringer fra under klipperen eller kompostroet.

Mat materialet langsomnt inn i inntaksmunstyk-ket. Bruk kraftige hansker, skotoy samt horselsvern og vernebriller. Tom fangeren ofte for a unna g at det bygger seg opp flis inni huset pa gressklipperen.Fjern hyppig avfall og rester fra maskinen sik at违法犯罪 blir hindret og at det ikke blir fare for branntlillop. Stop motoren for du fjerner fangeren.

ETTER KLIPPING RENGJORING

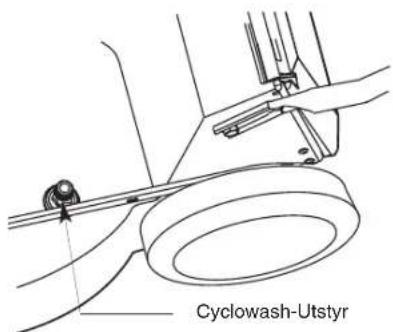

MODELLER MED CYCLOWASH-UTSTYR
Stopp motoren og ta ut fangeren. Monter pa en hageslangekobling pa cylcowash-utstyret og start motoren. La vannet renne godt i 2-3 minutter. Stopp motoren og ta ut slangen. Spyl fangeren.

MODELLER UTEN CYCLOWASH-UTSTYR. Stopp motoren og ta ut fangeren. Start motoren. Sta pa god avstand til bevegelige deler, sett hageslangen pa vaskeporten med godt vantrykk i 2-3 minutter. Spyl fangeren.

MODELLER UTEN CYCLOWASH-PORT.
Stop motoren og narr kniven har stoppet kobler du fra tennpluggwiren. Fjern fangeren og vipp gressklipperen i henhold til vedlikeholdsdelen i instruksjonsboken til motoren (tennpflug overst). Spyl ren undersiden av klipperen. Spyl fangeren.

FORSIKTIG

IKKE SPYL DIREKTE PAMOTOREN.VANNET KAN SKADE LUTFILTER OG TENNING.SE MOTOREN INSTRUKSJONSBOK VEDLIKEHOLD DELEN FOR VIPPE KLIPPEREN. OPPBEVAR GRESSKLIPPEREN PA HJULENE,IKKE DENS SIDE.

KNIVER

SKADETE KNIVER OG SLITTE BOLTER ER MEGET FARLIG.

Sjekk regelmessig at knivfeste boltene er godt tiltrukket.

Sjekk tilstanden til knivene oft, speisiert hvis gressklipperen har kjort over et fremmedlegeme erller vibrerer. Darlig klipping og oppfanging er ofte resultatet av en darlig vedlikholdt kniv. Din autoriserte forhandler vill sorge for a slipe eller skiffe ut kniver om ndvendig,ller levere delene du trenger til a gore jobben selv.

FORSIKTIG

BRUK ALLTID ORIGINALE RESERVEDELER FOR DIN SIKKERHET OG RIKTIG BRUK. Annet utstyr kan vaare skadelig og farlig a benyette.

SERVICEINSTRUKSJONER FOR KNIVEN. STANG-OG SKIVEKNIVER.

Fjern pennpluggedningen og plasser den 1. sik at du forhindrer utilsket kontakt med pennplugges.

Vipp klipperen i staende stilling - se 2. vedikeholdsdelen i instruksjonsboken til motoren for du viper klipperen. Tennplugen kal vare overst.

STANGKNIVER. Fjern midtbolten og 3. fjaerskiver.

Fjern trinnskiven og deretter kniven. Deret-4, ter sliper og balanserer du den gamle kniven, ell er du monteren ny. Monter i motsatt rekkefge. Pass pa a sette pa trinnskven i hullet i kniven.

HURTIGKNIVQUADCUT-KNIV.

Folg trinnene 1 og 2 over. Kuttespissene kan tas av og skiftes ved a ta av bladholderen fra klipperen. Legg merke til plasseringen av de ulike componentene nár du demonterer utstyret. Nár du setter tilbake bladholderen ma du kontrollere at slissene passer korrekt over krokene og drivplaten, og skifte feste boltene hvis de er slitte.

Hurtigkniv

Quadcut®-kniv

FLISKUTTERKNIV.

Folg serviceinstruktjone for fjernig av 1. "stang- og skivekniver' pa donne siden. Nar bladholderen fjernes fra veivakslingen, 2. kan den plasseres i en skruestikke og deretter kan man fjerne fliskuttekniven. Deretter sliper og balanserer du den 3. gamle kniven, eller du monterer en ny. Klipperkniven skal ogsa insiperes samtidig.

Monter i motsatt rekkefge. Pass pa a 4. innnette kilesponslissen i kniven og bladdriveren.

INNSTILLINGER AV MOMENT VED SKIFTE AV KNIV:-

Kniv midtre bolt

45-50 Nm (33 - 37 ft.lb)

Fire fliskuttekniv bolter

9-11 Nm (6.6-8 ft.lb)

Tippemonterings bolt

20 - 25 Nm (15 - 18 ft.lb)

MOTORVEDLIKEHOLD

Se imotorheftet for produsentens instruksjoner.

TOMME AV OLJEN.

De flete motorer har en avtappingsplugg pa undersiden, men det er enklere a fjerne olpeilepinnen og legge gressklipperen pa sider. Samle opp den的游戏 oljen i en egnet beholder, som f.eks. en tolters isboks.

TENNING.

Motoren har et stiftfritt elektronisk tenningsystem som ici krever noe annet vedlikehold enn sjeldent stell av tennpluggen. Vi anbefaler rengjoring og justering av gabet pa nytt hver 50. time og skiffe etter hver 100. time (se motorinstruktionsheftet).

FORSIKTIG

Ikke sandblase plugger som slipemiddel korn kan gäinn i motoren og forarssake alvorlig skade. Bruk bare den eksakte type erstatning plugg angitt i motoren veiledningshefte.

LUFTFILTER.

En ren filterinnats som er korrekt plassert, er AVGJORENDE for lang levetid av motoren. Utfor service pa filteret for hver 25. driftstime (oftere ved krevende forhold) i henhold til instruk-sjonene i motorheftet.

LYDPOTTE.

En rusten eller skadet lydpotte kan fore til

okt ekssosstoy. Sjekk tilstanden til lydpotten regelmessig og ved utskifting ma du bare skifden den ut med en original reservedeld.

Fjern det ytre kjededekselet og smør inn kjerdet med smorefett.

Hver 100. time -

Fjern dekslet til den ytre kjeden, koble fra den ytre kjeden ved koblingslenken, ta ut kjedehjulet i den overste delen til det indre kjededekslet. Fjern det indre kjededeekslet og smor inn kjedet med smorefett.

ANDRE SELVGaENDE MODELLER.

Hyer 100, time :

Fjern hvert bakhjul ved à ta av hjulkapselen og lesne den 8 mm nylocmutteren og skiven som holder hjulet pa akslingen. Fjern laseringen som holder pinjongen, pass pa sa du ikke strekker den for mye, og fjern skiven og

pinjongen. Smor pà smorefett pā sperrehaken, stempelvborgen 6 og hjulgiret. Vær noye med à sette tilbake sperrehakene akkurat der de sto, og ikke fjern pinjongene pà motsatt side av klipperen.

GIRBOKS.

Hold tennpluggen overst, og vipp klipperen for a fä tilgang til girboksen. Bruk to 10 mm AF-nokler og slakk opp skruene som klemmer ankerbrakketten til girboksen mot klipperhuset akkurat nok til at girboksen kan roteres om drivakselen. Roter girboksen for a fjerne slakk i V-remdriften og klem fast ankerbrakuten pa nytt i/DDne nye stillingen ved a trekke godt til klemmen og skruen.

SELVGAGENDE FLISKUTTER-MODELLER OG ROTAROLA

Disse har en remstrammende medloperreimskve. For a juste delle, ma du slakte opp klemmeskruen som holder den V-formede medloperreimskiveposten langs slissen i karos-seriet. Trek til skruen ell mutteren igjen nar slakket i beltet er borte.

MODELLER MED VARIABEL HASTIGHET.

IKKE vipp opp klipperen som beskrevet over for modeller med kun én hastiget. Modeller med variabel hastiget har en justering på kabelen som gár fra hastighetsreguleringen til drivmeikanismen. Denne justeringen skal bare endres hvis bevegelsen av hastighetsreguleringsspaken ikke stemmer med tilgengelige kjorehestigheter. Justeringen bestar av tre deler, to endestykker festet til øvre og nedre utvendige kabler, og en midtre cylinder koblet til endestykkene med hóyre og venstre gjenger. Hold fast endestykkene, roter cylinderten sik at du kan skyve endene fra hverandre for áoke kjorehestigheten, samt fère endestykkeneSAMENFADREKJOREHASTIGHEN.Ved a bruke delle justeringen, kan du kompensere for eventuell remstrekk erller slitasje.
