BRUKSANVISNING Mimosa FALMEC
NO - Installasjon med vertikal utgang:

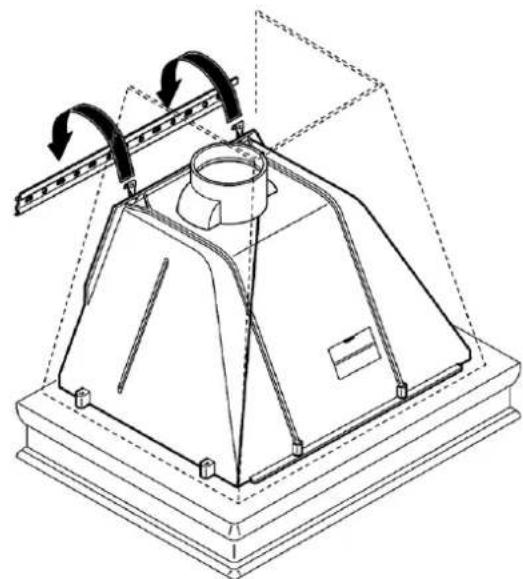

Installasjonsmal (1). Feste av ventilatorhette (2).
1
MIMOSA
IRIS MALIZIA
IRIS GARDENIA
MELISSA TULIP
DORA
TEMPO ANTICO
2

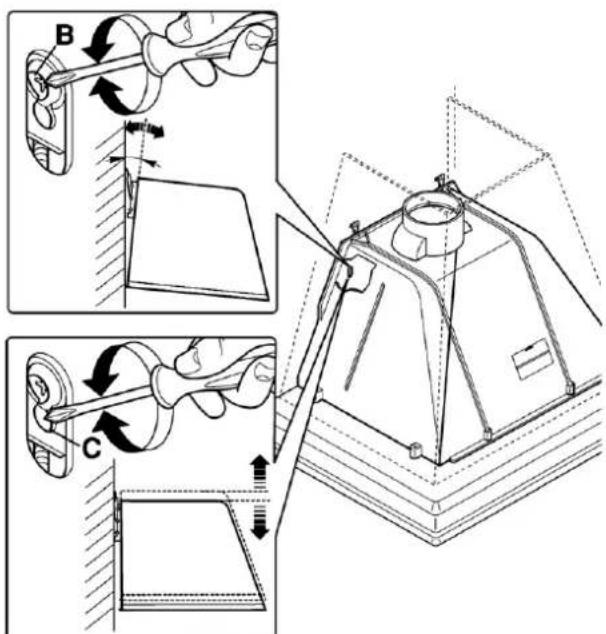

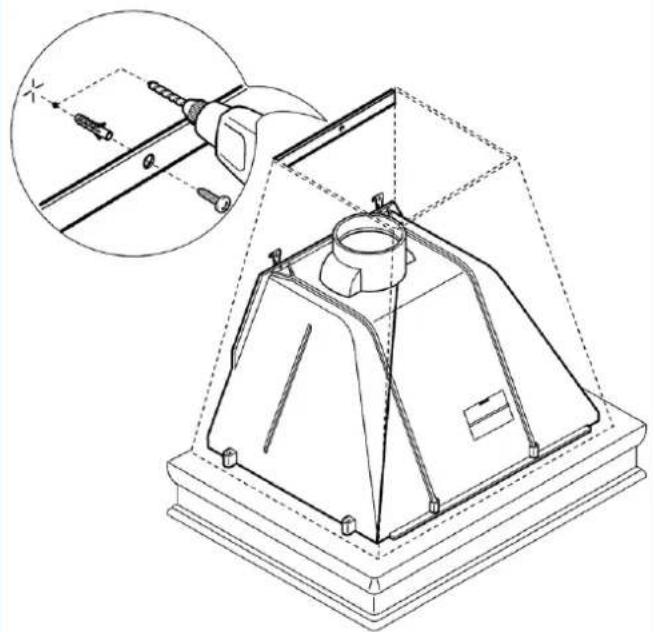

NO - Feste av ventilatorhette (3, 4). Montering av oppsugingsrøret (5).
3
4 DORA CORNER
5

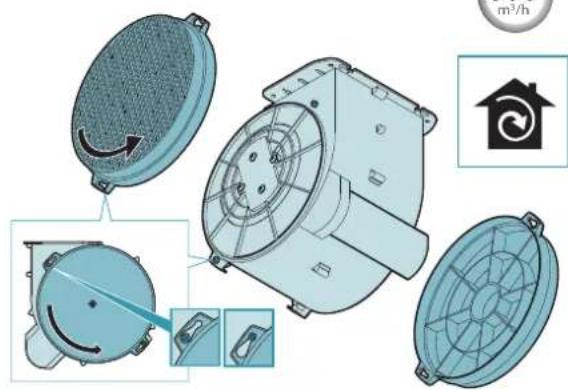

NO - Montering av pipe (6, 7). Montering av standard aktivt kullfilter: fjern metallfiltrene (8), monter de aktive kullfiltrene (9).
NO - Montering av skorstein (6, 7). Montering av standard aktivt kullfilter: fjern metallfiltrene (8), monter de aktive kullfiltrene (9).
6
7 FUTURA
8
9
Fagfolk skal utføre den elektriske tilkoblingen.
Løpende vedlikehold sikrer god drift og ytelse over tid.
Avvik for Tyskland

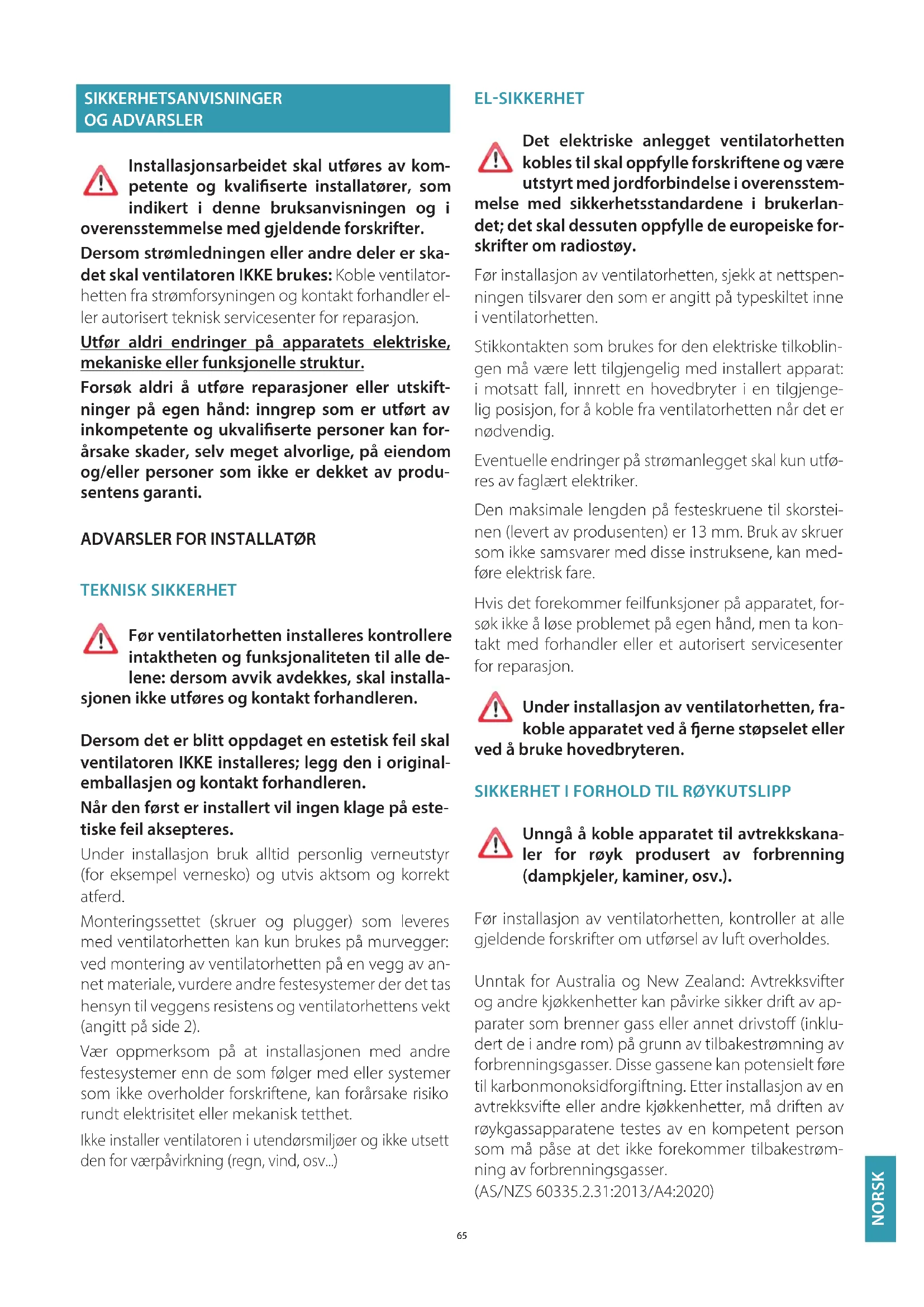

! Installasjonsarbeidet skal utføres av kompetente og kvalifiserte installatører, som angitt i denne bruksanvisningen og i overensstemmelse med gjeldende forskrifter.
Dersom strømledningen eller andre deler er skadet, skal ventilatoren IKKE brukes: Koble ventilatorhetten fra strømforsyningen og kontakt forhandler eller autorisert teknisk servicesenter for reparasjon.
Utfør aldri endringer på apparatets elektriske, mekaniske eller funksjonelle struktur.
Forsøk aldri å utføre reparasjoner eller utskiftninger på egen hånd: inngrep som er utført av inkompetente og ukvalifiserte personer kan forårsake skader, selv meget alvorlige, på eiendom og/eller personer som ikke dekkes av produsentens garanti.
ADVARSLER FOR INSTALLATØR
TEKNISK SIKKERHET
Før ventilatorhetten installeres, kontroller integriteten og funksjonaliteten til alle delene: dersom avvik avdekkes, skal installasjonen ikke utføres og kontakt forhandleren.
Dersom det er blitt oppdaget en estetisk feil skal ventilatoren IKKE installeres; legg den i originalemballasjen og kontakt forhandleren.
Når den først er installert vil ingen klage på estetiske feil aksepteres.
Under installasjonen bruk alltid personlig verneutstyr (for eksempel vernesko) og utvis aktsom og korrekt atferd.
Monteringssettet (skruer og plugger) som leveres med ventilatorhetten kan kun brukes på murvegger: ved montering av ventilatorhetten på en vegg av annet materiale, vurdere andre festesystemer der det tas hensyn til veggens resistens og ventilatorhettens vekt (angitt på side 2).
Vær oppmerksom på at installasjon med andre festesystemer enn de som følger med eller systemer som ikke overholder forskriftene, kan forårsake risiko rundt elektrisitet eller mekanisk tetthet.
Ikke installer ventilatoren i utendørsmiljøer og ikke utsett den for værpåvirkning (regn, vind, osv...)
EL-SIKKERHET
! Det elektriske anlegget ventilatorhetten kobles til skal oppfylle forskriftene og være utstyrt med jordforbindelse i overensstemmelse med sikkerhetsstandardene i brukerlandet; det skal dessuten oppfylle de europeiske forskrifter om radiosty.
Før installasjon av ventilatorhetten, sjekk at nettspenningen tilsvarer den som er angitt på typeskiltet inne i ventilatorhetten.
Stikkontakten som brukes for den elektriske tilkoblingen må være lett tilgjengelig med installert apparat: i motsatt fall, innrett en hovedbryter i en tilgjengelig posisjon, for å koble fra ventilatorhetten når det er nødvendig.
Eventuelle endringer på strømanlegget skal kun utføres av faglært elektriker.
Den maksimale lengden på festeskruene til skorsteinen (levert av produsenten) er 13 mm. Bruk av skruer som ikke samsvarer med disse instruksene, kan medføre elektrisk fare.
Hvis det forekommer feilfunksjoner på apparatet, forsøk ikke å løse problemet på egen hånd, men ta kontakt med forhandler eller et autorisert servicesenter for reparasjon.
! Under installasjonen av ventilatorhetten, frakoble apparatet ved å fjerne støpselet eller ved å bruke hovedbryteren.
SIKKERHET I FORHOLD TIL RØYKUTSLIPP
Unngå å koble apparatet til avtrekkskanal for røyk produsert av forbrenning (dampkjeler, kaminer, osv.).
Før installasjon av ventilatorhetten, kontroller at alle gjeldende forskrifter om utlufting overholdes.
Unntak for Australia og New Zealand: Avtrekksvifter og andre kjøkkenhetter kan påvirke sikker drift av apparater som brenner gass eller annet drivstoff (inkludert de i andre rom) på grunn av tilbakeslag av forbrenningsgasser. Disse gassene kan potensielt føre til karbonmonoksidforgiftning. Etter installasjon av en avtrekksvifte eller kjøkkenhette, må driften av røykgassapparatene testes av en kompetent person som må påse at det ikke forekommer tilbakeslag av forbrenningsgasser.
(AS/NZS 60335.2.31:2013/A4:2020)
Disse advarslene er blitt utarbeidet for din og andres sikkerhet. Vi ber deg derfor om å lese hele denne bruksanvisningen nøye før apparatet brukes eller før det utføres rengjøring på dette.
Produsentene fraskriver seg ethvert ansvar for eventuelle direkte eller indirekte skader på personer, eiendom eller husdyr som skyldes manglende overholdelse av sikkerhetsanvisningene i denne bruksanvisningen.
Det er meget viktig at denne bruksanvisningen oppbevares sammen med apparatet for fremtidig bruk.
Pass på at bruksanvisningen følger med apparatet hvis det selges eller overføres til en annen person, slik at den nye brukeren kan gjøre seg kjent med ventilatorhettens virkemåte og de tilhørende anvisningene.
Etter installasjon av ventilatorhetten i rustfritt stål er det nødvendig å rengjøre den for å fjerne rester av klebemiddel fra den beskyttende emballasjen og eventuelle fettflekker og oljer. Hvis de ikke fjernes, kan de forårsake uopprettelig forringelse av overflaten på ventilatorhetten. Til dette formålet anbefaler produsenten å bruke de utleverte våtserviettene, som også kan kjøpes separat.
Krev bruk av originale reservedeler.
TILTENKT BRUK
Apparatet er utelukkende beregnet for oppsuging av røyk som oppstår ved tilberedning av matvarer i husholdningsmiljø og ikke profesjonelt: all annen bruk er feilaktig, det kan føre til skade på personer, gjenstander og husdyr og fritar produsenten fra ethvert ansvar.
Apparatet kan brukes av barn over 8 år eller av personer med nedsatte fysiske, sansemessige eller mentale evner, eller personer uten erfaring og nødvendig kunnskap, forutsatt at de er under tilsyn eller etter at vedkommende har mottatt instruksjoner om sikker bruk av apparatet og fullt ut forstått de relaterte farene.
Barn skal ikke leke med apparatet. Rengjøring og vedlikehold som skal besørges av brukeren bør ikke utføres av barn uten tilsyn.
Før rengjøring eller vedlikehold, koble fra apparatet ved å ta ut støpselet eller ved å bruke hovedbryteren.
Ikke bruk ventilatoren med våte hender eller bare føtter.
Når apparatet ikke er i bruk, kontroller alltid at alle elektriske deler (lys, utsuger) er slukket.
Den maksimale totalvekten til eventuelle gjenstander plassert på eller opphengt i (der dette er mulig) ventilatorhetten skal ikke overstige 1,5 kg.
Kontroller frityranordningene under bruk: Den overopphetede oljen kan antennes.
Ikke tenn åpne flammer under ventilatoren.
Unngå å tilberede mat med åpen ild under ventilatoren.
Bruk aldri ventilatorhetten uten fettfilter i metall; fett og smuss vil kunne avsettes i apparatet og svekke funksjonen.
Ventilatorhettens tilgjengelige deler kan være varme dersom de brukes sammen med apparater til matlaging.
Ikke utfør renhold når deler av ventilatorhetten fortsatt er varme.
Dersom renhold ikke gjennomføres i henhold til prosedyrene og med produktene nevnt i denne bruksanvisningen, kan det oppstå brannfare.
Slå av hovedbryteren når apparatet ikke brukes over lengre tid.
Ved bruk samtidig med andre anlegg (dampkjele, ovn, kamin, osv.) forsynt med gass eller annet brensel, sørg for tilstrekkelig ventilasjon av lokalet der oppsugingen foregår, i henhold til gjeldende forskrifter.
INSTALLASJON
De tekniske dataene til apparatet er angitt på etikettene plassert på innsiden av ventilatorhetten.
PLASSERING
Minsteavstanden mellom den øverste delen av apparatet for matlaging og den nederste delen av ventilatorhetten er angitt i monteringsanvisningene.
Vanligvis, når ventilatorhetten er plassert over en gassplatetopp, skal denne avstanden være på minst 65 cm (25,6"). Imidlertid, på grunnlag av EN60335-2-31, kan minsteavstanden mellom platetoppen og den nedre delen av hetten reduseres til det oppgitte målet i monteringsanvisningene.
Dersom instruksjonene for gassplatetoppen spesifiserer en større avstand, må dette tas i betraktning.
Ikke installer ventilatoren utendørs, og ikke utsett den for værpåkjenninger (regn, vind, osv.).
ELEKTRISK TILKOBLING
Før det foretas noen form for inngrep på ventilatoren, må apparatets strømforsyning frakobles.
Pass på at strømledningene inne i ventilatorhetten ikke blir frakoblet eller kuttet. I motsatt fall, kontakt nærmeste servicesenter.
Fagfolk skal utføre den elektriske tilkoblingen.
Tilkoblingen må utføres i samsvar med gjeldende lovbestemmelser.
- at nettspenningen tilsvarer den som er angitt på merkeskiltet plassert på innsiden av ventilatorhetten;
- at det elektriske anlegget oppfyller forskriftene og er i stand til å tåle belastningen (se de tekniske dataene plassert i ventilatoren);
- at støpselet og strømkabelen ikke kommer i kontakt med temperaturer som overstiger 70°C;
- at strømanlegget har en effektiv og korrekt jordforbindelse i henhold til gjeldende forskrifter;
- at stikkontakten som brukes for tilkoblingen er lett tilgjengelig med installert ventilatorhette.
Ved:
- Apparater utstyrt med en ledning uten støpsel: støpselet som skal brukes må være av typen "normalisert". Ledningene skal kobles som følger: gul-grønn for jording, blå for nøytral og brun ledning for fase. Støpselet må være koblet til en passende sikkerhetskontakt. For fast apparat som ikke er utstyrt med strømledning eller støpsel, eller annen anordning som besørger frakobling fra nettet, med en åpningsavstand mellom kontaktene som tillater total frakobling under tilstand av overspenningskategori III.
Disse frakoblingsanordningene skal være tilordnet i strømnettet i samsvar med installasjonsreglene.
Den gule/grønne jordledningen skal ikke avbrytes av bryteren.
Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsforskriftene ikke overholdes.
RØYKUTSLIPP
VENTILATORHETTE MED EKSTERNT AVTREKK (SUGEVERSJON)
I denne versjonen blir røyk og damp ledet ut i det fri gjennom et avtrekksrør.
Til dette formål må ventilatorhettens utløpskobling kobles med et rør til en ekstern utgang.
Utgangsrøret må ha:
- en diameter som er minst like stor som den for koblingen til ventilatorhetten.
- en svak helning nedover (fall) i de horisontale stykkene for å unngå at kondens strømmer tilbake i motoren.
- minste nødvendige antall krumninger.
- minimum nødvendig lengde for å unngå vibrasjoner og reduksjon av ventilatorens sugekapasitet.
Det er nødvendig å isolere rørene som passerer gjennom kalde miljøer.
For å unngå retur av luft fra utsiden, finnes en tilbakeslagsventil ved bruk av motorer med 800 m³/h eller mer.
Avvik for Tyskland.
I denne versjonen passerer luften gjennom filtre med aktivt kull for å bli renset og resirkulert i miljøet.
Kontroller at filtrene med aktivt kull er montert på ventilatorhetten, i motsatt fall, sett disse på som angitt
i montasjeanvisningene.
Ventilatorhetten kan installeres i ulike konfigurasjoner. De generelle monteringsfasene gjelder for alle installasjoner; følg imidlertid der det er spesifisert, fasene som svarer
til ønsket installasjon.
FUNKSJON
NÅR SKAL DU SLÅ PÅ VENTILATORHETTEN?
Slå på ventilatorhetten minst ett minutt før matlagingen startes, for å lede bort røyk og damp mot utsugingsflaten.
Etter endt matlaging la ventilatorhetten være i drift helt til all damp og lukt er fullstendig sugd opp: med timer-funksjonen, er det mulig å stille inn automatisk slukking av ventilatorhetten etter 15 minutters drift.
HVILKEN HASTIGHET SKAL MAN VELGE?
I hastighet: holder luften ren med lavt strømforbruk.
II hastighet: normale bruksforhold.
III hastighet: ved sterk lukt og damp.
NÅR SKAL FILTRENE RENGJØRES ELLER SKIFTES UT?
Metallfiltrene må vaskes hver 30. brukstime.
Filtrene med aktivt kull skal skiftes ut hver 3.–4. måned, avhengig av bruken av ventilatoren.
For flere detaljer, se kapittelet "VEDLIKEHOLD".
BRUK AV VELGERE
ELEKTRONISK BETJENINGSPANEL
| LYSVELGER |
| 01 posisjon 0, er lyset slukket |
| 11 posisjon 1, er lyset tent |
| MOTORVELGER |
| 01 posisjon 0, er motoren slukket |
| 11 posisjon 1 fungerer motoren ved minimumshastigkeit |
| 21 posisjon 2 fungerer motoren ved middels hastigkeit |
| 31 posisjon 3 fungerer motoren ved maksimumshastigkeit |
| At motoren aktiveres varles ved at ledlampen på velgeren tennes |
BRUK AV MEKANISK BETJENINGSPANEL
| OFF123 |
| Tenning / slukking av lys |
| OFF | OFF (AV) Knapp
Ved Å trykke på tasten slukkes motoren |
| 1 | Knapp 1: Ved Å trykke på tasten (innrykket tast) startes aller
innstilles motoren på laveste hastighet |
| 2 | Knapp 2: Ved Å trykke på tasten (innrykket tast) startes aller
innstilles motoren på middels hastighet |
| 3 | Knapp 3: Ved Å trykke på tasten (innrykket tast) startes aller
innstilles motoren på høyeste hastighet |
| Motor ON/OFF |
| Økning av hastig-het fra 1 til 3 | Hastighetene signaliseres av led-lam-pene på tastene: |
| Reduksjon av has-tighet fra 3 til 1 | Hastighet 2
+ + - Hestighet 3 |
| Tenning / slukking av lys |
| TIMER (Rød blinkende led-lampe)
Automatisk slukking etter 15min.
Funksjorden deaktiveres (Rød led-lampe slukket) hijis:
- Trykk en gang til på TIMER-tasten
- Trykk på tasten ON/OFF (+) |
| FILTERALARM (Rødt LED lyser fast med (+av)
Vedlikethold av fettfiltrene etter ca. 30 brukstimer.
Trykk (+) 3 sekunder for Å nullstille telleren. |
Hvis ingenting virker ved betjeningspanelet, koble strømmen fra apparatet (i ca. 5 sek.), om mulig gjennom hovedbryteren, for å prøve å gjenopprette den normale driften. Hvis dette ikke fungerer, ta kontakt med teknisk servicesenter.
VEDLIKEHOLD
Før rengjøring eller vedlikehold, koble fra apparatet ved å ta ut støpselet eller ved å bruke hovedbryteren. Unngå bruk av rengjøringsmidler som inneholder slipende eller korrosive stoffer, og kluter med grove overflater. Kontinuerlig vedlikehold sikrer god drift og ytelse i tidens løp. Særskilt oppmerksomhet må rettes mot metallfettfiltrene: hyppig rengjøring av filtrene og tilhørende støtter sikrer at det ikke samles opp fett som er brannfarlig.
RENGJØRING AV UTVENDIGE FLATER
Det anbefales å rengjøre ventilatorhettens utvendige flater minst hver 15. dag for å unngå at olje og fettstoffer kan skade dem. For rengjøring av ventilatorhetten, utformet i børstet rustfritt stål, anbefaler produsenten å bruke rengjøringsservietten "Magic Steel". Alternativt, og for alle andre overflatetyper, utføres rengjøringen med en fuktig klut fuktet med nøytralt vaskemiddel eller rødsprit. Avslutt rengjøringen med en grundig skylling og tørking med en myk klut.
! Ikke bruk for mye vann i nærheten av panelet og belysningsenhetene for å hindre at fuktighet når elektroniske deler.
Rengjøring av glasspanelene skal utføres kun med spesialvaskemidler som ikke er etsende eller slipende, ved bruk av en myk klut. Produsenten fraskriver seg ethvert ansvar dersom disse anvisningene ikke følges.
RENGJØRING AV INNVENDIGE FLATER
Det er forbudt å rengjøre elektriske deler eller deler knyttet til motoren på innsiden av ventilatorhetten med vann eller løsemidler.
Det anbefales å vaske metallfiltrene ofte (minst en gang i måneden). Legg dem i bløt i ca. 1 time i kokende vann med oppvaskmiddel uten å bøye dem. Ikke bruk etsende, syreholdige eller alkaliske rengjøringsmidler. Skyll godt og vent til de er helt tørre før de monteres. Vasking i oppvaskmaskinen er tillatt, men det kan medføre misfarging av filtermaterialet: dette problemet reduseres ved å bruke vaskeprogrammer med lave temperaturer (55°C maks.). For opptrekking og innsetting av fettmetallfiltrene, se montasjeanvisningene.
FILTRE MED AKTIVT KULL
Disse filtrene absorberer lukt som er til stede i luften som passerer gjennom dem. Den rensede luften blir deretter returnert til miljøet. Filtrene med aktivt kull skiftes ut gjennomsnittlig hver 3.-4. måned ved normal bruk. For utskiftning av de aktive kullfiltrene, se monteringsanvisningene.
BELYSNING
Ventilatorhetten er utstyrt med høy effektivitets spotlight-belysning, lavt forbruk og meget lang varighet under normale bruksforhold.
Dersom det blir nødvendig å erstatte en spotlight, gå frem som i figuren.
KASSERING VED ENDT LEVETID
Dette produktet skal ikke kastes sammen med vanlig husholdningsavfall (det vil si sammen med "blandet kommunalt avfall"), men skal håndteres separat slik at det kan utsettes for operasjoner for gjenbruk, eller for spesifikk behandling, for å fjerne og trygt avhende de eventuelle stoffer som er skadelige for miljøet og trekke ut de råvarene som kan resirkuleres. Korrekt kassering av dette produktet vil bidra til å bevare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljø, som kan være forårsaket av feilaktig avhending av avfall.
Vennligst ta kontakt med lokale myndigheter for ytterligere detaljer om nærmeste innsamlingspunkt. Bøter for feilaktig avhending av denne typen avfall kan gis i henhold til nasjonal lovgivning.
EU-direktivet for WEEE-apparater er blitt gjennomført på ulikt vis i hvert land. Hvis apparatet skal kasseres, anbefaler vi derfor at du kontakter de lokale myndigheter eller forhandleren for å få informasjon om korrekt kassering.
Symbolet med en overkrysset avfallsbeholder er gjeldende kun i EU; hvis dette apparatet skal kasseres i et annet land, anbefaler vi å ta kontakt med lokale myndigheter eller forhandler for informasjon om korrekt kassering.
VÆR OPPMERKSOM!
Firmaet forbeholder seg retten til å foreta endringer på apparatene til enhver tid og uten forvarsel. Trykking, oversettelse og reproduksjon, selv delvis, av denne bruksanvisningen er underlagt tillatelse fra produsenten.
Den tekniske informasjonen, grafiske fremstillinger og spesifikasjoner i denne bruksanvisningen er kun veiledende og må ikke offentliggjøres. Bruksanvisningen er skrevet på italiensk, produsenten fraskriver seg ansvaret for eventuelle skrive- eller oversettelsesfeil.
