BRUKSANVISNING XRS S 264 BB BW AMANA

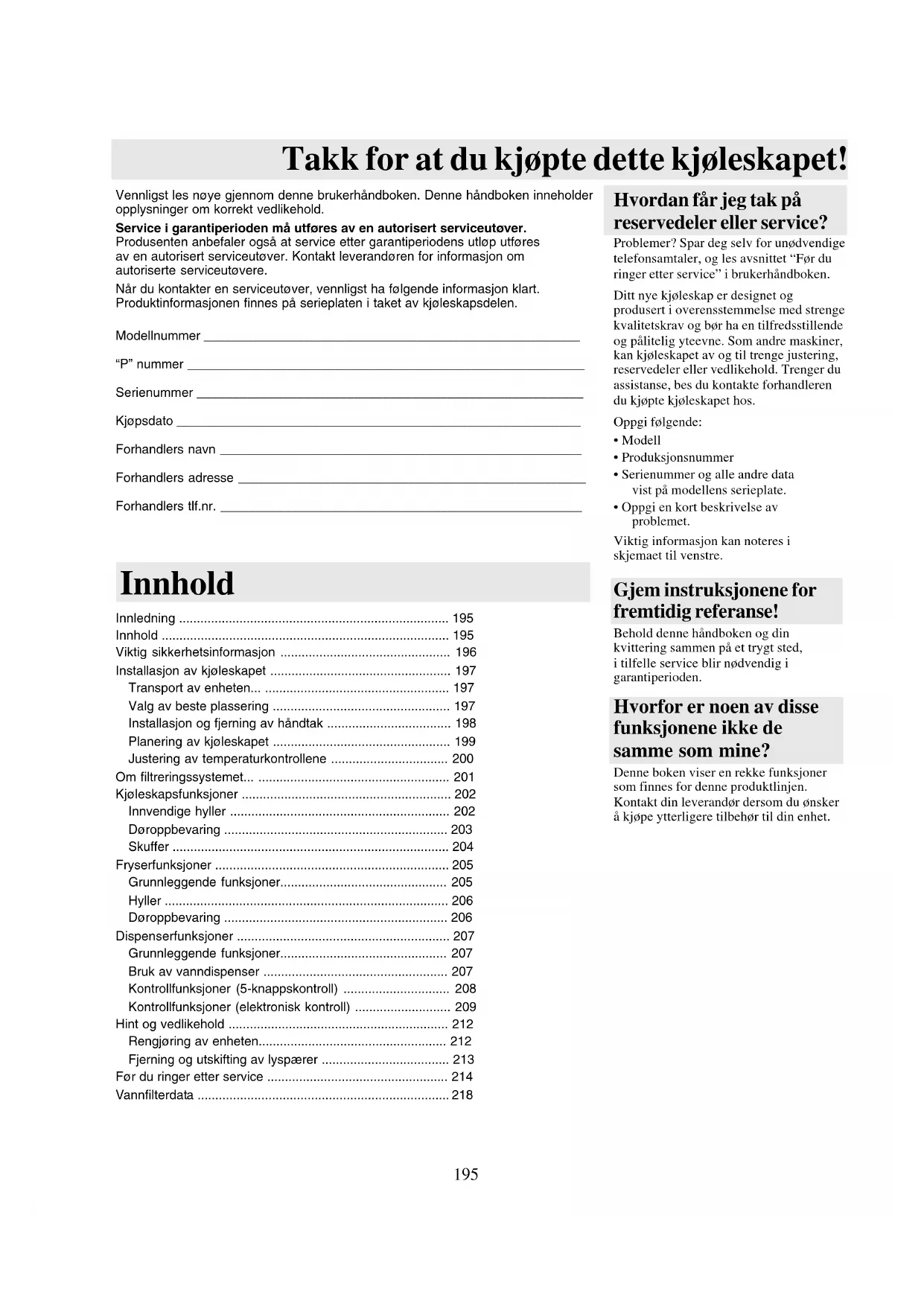

Takk for at du kjøpte dette kjøleskapet!

Vennligst les nøye gjennom denne brukerhåndboken. Denne håndboken inneholder opplysninger om korrekt vedlikehold.

Service i garantiperioden må utføres av en autorisert serviceutøver.

Produsenten anbefaler også at service etter garantiperiodens utløp utføres av en autorisert serviceutøver. Kontakt leverandøren for informasjon om autoriserte serviceutøvere.

Når du kontakter en serviceutøver, vennligst ha følgende informasjon klart.

Produktinformasjonen finnes på serieplaten i taket av kjøleskapsdelen.

Modellnummer

"P" nummer

Serienummer

Kjøpsdato

Forhandlers navn

Forhandlers adresse

Forhandlers tlf.nr.

Innhold

Innledning 195

Innhold 195

Viktig sikkerhetsinformasjon 196

Installasjon av kjøleskapet 197

Transport av enheten.... 197

Valg av beste plassering 197

Installasjon og fjerning av håndtak 198

Planering av kjøleskapet 199

Justering av temperaturkontrollene 200

Om filtreringssystemet.... 201

Kjøleskapsfunksjoner 202

Innvendige hyller 202

Døroppbevaring 203

Skuffer 204

Fryserfunksjoner 205

Grunnleggende funksjoner.... 205

Hyller 206

Døroppbevaring 206

Dispenserfunksjoner 207

Grunnleggende funksjoner.... 207

Bruk av vanndispenser 207

Kontrollfunksjoner (5-knappskontroll) 208

Kontrollfunksjoner (elektronisk kontroll) 209

Hint og vedlikehold 212

Rengjøring av enheten.... 212

Fjerning og utskifting av lyspærer 213

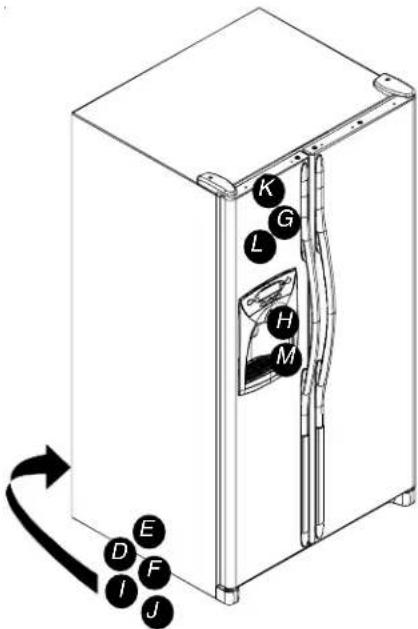

Før du ringer etter service 214

Vannfilterdata 218

Problemer? Spar deg selv for unødvendige telefonsamtaler, og les avsnittet "Før du ringer etter service" i brukerhåndboken.

Ditt nye kjøleskap er designet og produsert i overensstemmelse med strenge kvalitetskrav og bør ha en tilfredsstillende og pålitelig yteevne. Som andre maskiner, kan kjøleskapet av og til trenge justering, reservedeler eller vedlikehold. Trenger du assistanse, bes du kontakte forhandleren du kjøpte kjøleskapet hos.

Oppgi følgende:

- Modell

- Produksjonsnummer

- Serienummer og alle andre data vist på modellens serieplate.

Viktig informasjon kan noteres i skjemaet til venstre.

Gjem instruksjonene for fremtidig referanse!

Behold denne håndboken og din kvittering sammen på et trygt sted, i tilfelle service blir nødvendig i garantiperioden.

Hvorfor er noen av disse funksjonene ikke de samme som mine?

Denne boken viser en rekke funksjoner som finnes for denne produktlinjen.

Kontakt din leverandør dersom du ønsker å kjøpe ytterligere tilbehør til din enhet.

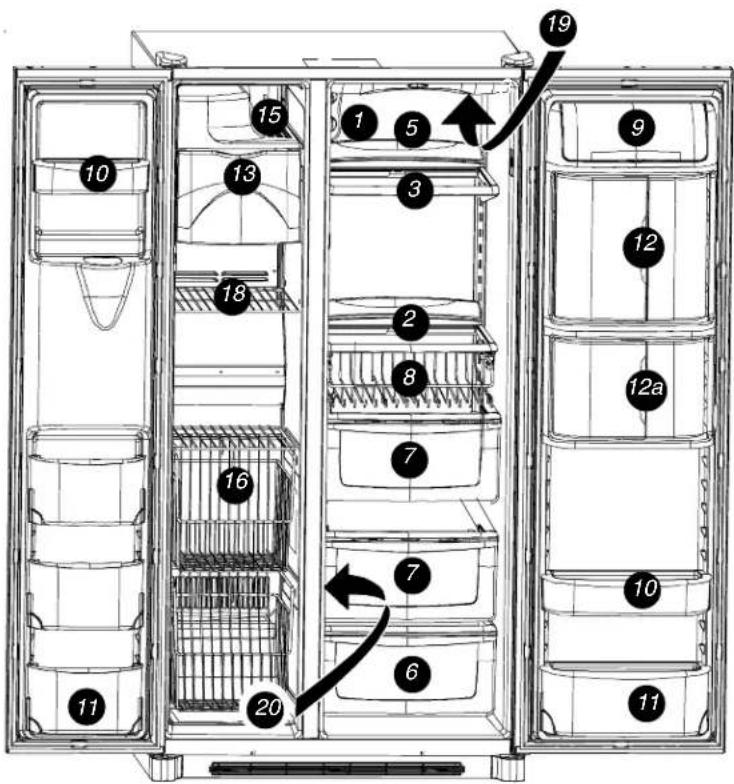

Funksjonsoversiktig

Viktig sikkerhetsinformasjon

Vær oppmerksom på sikkerhetssymboler, -ord, og -etiketter

FARE

FARE-Umiddelbar fare som VIL resultere i alvorlige personskader eller dødsfall.

ADVARSEL

ADVARSEL-Farer eller farlige vaner som KAN resultere i alvorlige personskader eller dødsfall.

FORSIKTIG

FORSIKTIG-Farer eller farlige vaner som KAN resultere i mindre personskader eller produkt- eller eiendomsskader.

Hva du bør vite om sikkerhetsinstruksjoner

De advarslene og viktige sikkerhetsinstruksjonene som vises i denne håndboken omfatter ikke alle mulige tilstander og situasjoner som kan oppstå. Sunn fornuft og varsomhet må utvises ved installasjon, vedlikehold og bruk av kjøleskapet. Kontakt alltid din forhandler, leverandør, serviceagent eller produsent vedrørende feil eller tilstander som du ikke forstår.

FARE

For å redusere risikoen for skade eller dødsfall, følg grunnleggende forholdsregler, inkludert:

Forsvarlig avhending av kjøleskapet

VIKTIG: Barn som sperres inne, og kvelning er ikke problemer som hører fortiden til. Kjøleskap som er kastet eller etterlatt, er fremdeles farlige - selv om det bare er i "et par dager". Følg anvisningene nedenfor for å hindre ulykker hvis du skal avhende det gamle kjøleskapet.

GJ∅R F∅LGENDE F∅R DU KASTER GAMLE KJ∅LESKAP ELLER FRYSERE:

• Ta av dørene.

- La hyllene stå igjen, slik at det er vanskeligere for barn å krype inn i skapet.

Installasjon av kjøleskapet

Disse instruksjonene er ment som en veiledning under installasjon av enheten. Produsenten aksepterer ikke ansvar for feilinstallasjon av kjøleskapet.

Trinn som skal følges...

Kjøleskapet må installeres av en godkjent installatør i henhold til disse installasjonsanvisningene. Mål kjøleskapets døråpning, dybde og bredde. Fjern håndtak og dører hvis det er nødvendig. Installatøren må også gjøre følgende:

1. Følge det lokale vann- og elektrisitetsverkets forskrifter når det gjelder tilkobling.
2. Koble til vanntilførselen før elektrisiteten tilkobles.

Service på eller utskifting av strømledningen må utføres av en godkjent serviceutøver.

Krav til installasjon

1. Koble til et jordet uttak med separat 230-240 volt, 50 hz., 10A krets strømledning med Y-kobling.
2. Beskytt myke gulv med papp eller matter.
3. Sett kjøleskapet på gulv som kan bære opptil 429 kg.
4. Sørg for en klaring på 5 mm på hver side af kjøleskapet. Modeller som er dypere enn 60 cm, skal ha en klaring på 12,7 mm.
5. Modeller som er 60 cm dype.

Skjær av hjørnene på benken til en vinkel på 45 grader hvis benkeplaten har et 25 mm overheng.

Sørg for en klaring på 5 mm på hver side af kjøleskapet, og 7 mm over kjøleskapet, for å gjøre installasjonen og nivelleringen lettere. Det kreves ingen minsteavstand til bakveggen.

Fjerning av tresokkel

FORSIKTIG

Unngå personskade eller skade på inventar. To personer må til for å fjerne tresokkelen.

1. Fest dørene med teip for å forhindre utilsiktet åpning av dørene.
2. Skyv en egnet tralle under på siden av kjøleskapet.
3. Pakk et teppe eller en matte rundt kjøleskapet. Legg stroppen rundt kjøleskapet. Stikk transportputene av skumplast som ligger i esken, under stroppen. Stram stroppen godt til.
4. Senk trallen mot gulvet med håndtakene på trallen på undersiden.
5. Fjern de to øverste boltene fra planken.
6. Reis kjøleskapet og trallen helt opp. Fjern stroppen.
7. Skyv trallen under på motsatt side av kjøleskapet.
8. Gjenta trinn 3 til 5.
9. Fjern tresokkelen.
10. Reis kjøleskapet og trallen helt opp og fjern trallen.

VIKTIG!

La ikke kjøleskapet ligge på siden lenger enn det som er nødvendig for å fjerne boltene.

Fjerning og utskifting av dører og hengsler

- Kontakt en kvalifisert installatør for å utføre dette.

Installasjon av kjøleskapet

Installasjon og fjerning av håndtak

Håndtakene finnes i kjøleskapsdelen av enheten. Lister, plugger og pyntelister finnes i litteratursamlingen.

Gripehåndtak i hel lengde (ikke av rustfritt stål)

1 Fjern to 1/4" sekskantsmuttere fra bunnen av kjøleskapets og fryserens dør.

3 Sett skruene som ble tatt ut i trinn 1 inn i håndtakets nederste hull.

2 Sammenstill dørhåndtakene med de øverste og nederste dørklipsett og gli ned til skruehullene nederst på håndtakene passer til dørens skruehull.

4 Sett lister over den nederste delen av håndtaket og holdere på bunnen av døren.

For å fjerne etter første installasjon...

- Følg trinn 3 til 4 i motsatt rekkefølge.

MERK: Håndtaket skal sitte stramt. Ved fjerning av håndtaket, dra opp og ut.

Gripehåndtak i halv lengde (ikke av rustfritt stål)

1 Fjern fire 1/4" sekskantsmuttere fra toppen og bunnen av dørene.

3 Sett fargede pyntelister over skruehullene på toppen og bunnen av håndtakene.

- Smekk på plass ved å innsette den store runde enden først.

2 Sammenstill dørhåndtakene med skruehullene, og sett skruene som ble tatt ut i trinn 1 inn i hullene.

For å fjerne etter første installasjon...

Det kan bli nødvendig å ta håndtakene ut ved flytting av enheten gjennom trange plasser.

- Følg trinn 2 og 3 i motsatt rekkefølge.

VIKTIG: For å unngå skade på håndtaket, bruk en flat skrutrekkerkant med tape på til å lirke av pyntelisten.

ADVARSEL

Vær svært forsiktig når du fjerner og installerer håndtakene for å unngå at du skader deg på skarpe kanter.

Modeller i rustfritt stål

1 Løsne den nedre dørklipsen på kjøleskapsdøren med en 1/4" sekskantnøkkel.

3 Plasser den andre håndtaksenden over den øvre dørklipsen og gli så langt opp som mulig.

Installasjon av kjøleskapet

Installasjon av håndtakene fortsatt

Håndtak av rustfritt stål fortsatt

5 Sett skruepluggen inn i borehullet.

For å fjerne etter første installasjon...

- Følg trinn 2 til 5 i motsatt rekkefølge.

VIKTIG: For å unngå skade på enheten, bruk en flat skrutrekkerkant med tape på til å lirke av skruplugger.

6 Gjenta trinn 2 til 5 for å installere fryserhåndtaket.

Tilkobling av vann

- Kontakt en kvalifisert installatør for å utføre dette.

Planering av kjøleskapet

FORSIKTIG

• Unngå skade på vegger og gulv, beskytt myke vinylgulv eller annet gulvbelegg med papp, matter eller annet beskyttende materiale.
• Unngå skade eller brudd på justeringsbolt, bruk ikke strømdrevne verktøy til planering av kjøleskapet.
• Enheten må IKKE justeres til å bli kortere enn 173,9 cm (minus hengsel og hette). Ellers kan skade på komponenter på undersiden forekomme.

Nødvendige verktøy

• 3/8" sekskantdriver • Vaterpass

1 Fjern fotristen og de nederste hengselsdekslene

- Åpne begge dører til 180°, eller så mye som mulig, for fjerning.

3 Vri begge bakre justeringsskruer (B) med klokken for å løfte og mot klokken for å senke.

2 Vri begge forreste justeringsskruer (A) med klokken for å løfte og mot klokken for å senke.

4 Kontroller med vaterpass at kjøleskapet heller 6 mm bakover, for korrekt dørlukning.

- Sett fotristen tilbake dersom enheten er stabil og plan.

Hva gjør jeg dersom mine dører ikke er sammenstilte?

• Ta døren som er høyest, og vri den forreste justeringsskruen mot klokken. Fortsett inntil dørene sitter rett overfor hverandre.
• Dersom dørene fortsatt ikke sitter rett overfor hverandre när justeringsskruen er vridd så langt mot klokken som mulig, vri da den andre forreste justeringsskruen med klokken.
• Sett tilbake fotristen.

Hva gjør jeg dersom min enhet vipper?

• Vri den bakre justeringsskruen med klokken for å løfte det vippende hjørnet.
• Sett tilbake fotristen.

Installasjon av kjøleskapet

Justering av temperaturkontrollene

Dette kjøleskapet er konstruert til bruk ved vanlige husholdningstemperaturer på 16° til 43°C.

1 Finn kjøleskaps- og fryserkontrollene øverst på venstre vegg i kjøleskapsdelen, og innstill begge kontroller til 4.

VIKTIG: Dersom fryserkontrollen er satt til Off (av) vil hverken kjøleskapet eller fryseren kjøles.

2 Vent ett døgn på at temperaturene stabiliserer seg.

VIKTIG: Pga. enhetens design skal temperaturjusteringer alltid begynne med fryserdelen.

3 Kontroller om frysertemperaturen er -17° til -16° C.

• Vri kontrollen til et tall høyere hvis fryseren er for varm.
• Vri kontrollen til et tall lavere hvis fryseren er for kald.
• Vent 5 til 8 timer for å se om justeringen er tilstrekkelig.

4 Kontroller om kjøleskapsdelens temperatur er 3° til 4° C.

• Vri kontrollen til et tall høyere hvis kjøleskapet er for varmt.
• Vri kontrollen til et tall lavere hvis kjøleskapet er for kaldt.
• Vent 5 til 8 timer for å se om justeringen er tilstrekkelig.

5 Gjenta prosessen som nødvendig.

• 2 termometre som måler -21° til 10° C
  • 2 drikkeglass

Til fryser

- Plasser termometeret i et glass med vegetabilsk olje midt i frysteren og fortsett med trinn 3 i avsnittet Temperaturjustering.

Til kjøleskap

- Plasser termometeret i et glass med vann midt i enheten og fortsett med trinn 3 i avsnittet Temperaturjustering.

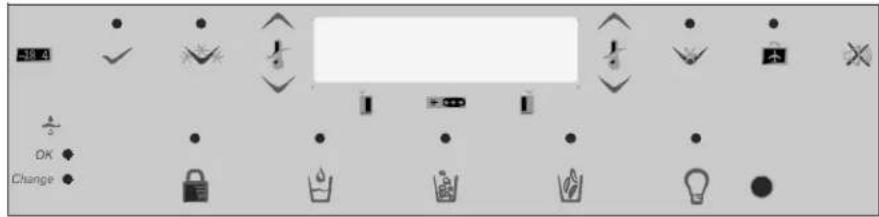

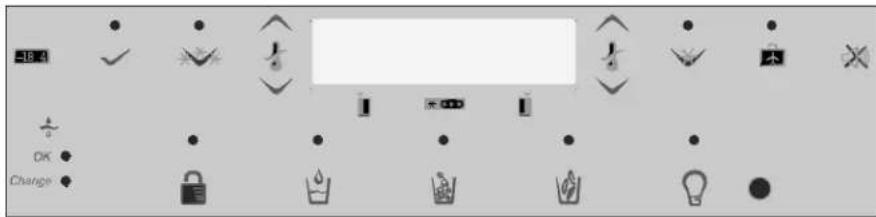

Modeller med elektronisk temperaturkontroll

1 For å innstille frysertemperaturen, bruk knappene ved siden av knappen. En innstilling på -17° til -16°C (0° til 2° F) anbefales.

• Bruk knappen til å skru opp for frysertemperaturen eller √ til å skru ned for temperaturen.
• Trykk på knappen for å bekrefte innstillingene.

2 For å innstille kjøleskapstemperaturen, bruk knappene ved siden av knappen. En innstilling på 3° til 4° C (38° til 40° F) anbefales.

• Bruk knappen til å skru opp for kjøleskapstemperaturen, eller til å skru ned for temperaturen.
• Bruk knappen for å bekrefte innstillingene.

3 Det tar opp til 24 timer for kjøleskapet å nå måltemperaturen. MERK: Dersom kjøleskapet allerede er i bruk vil temperaturendringen oppnås etter 5-8 timer.

Om filtreringssystemet...

Fjerning og installasjon av vannfilter

ADVARSEL

For å unngå alvorlig personskade eller dødsfall, bruk ikke enheten i områder hvor vannet er utrygt eller av ukjent kvalitet, uten desinfisering før eller etter bruk av filter.

FORSIKTIG

• Bypasspatroner filtrerer IKKE vannet. Sørg for å ha en reservepatron tilgjengelig når filteret skal skiftes.
• Dersom vannfiltreringssystemet fryser skal filterpatronen utskiftes.
• Dersom systemet ikke har vært i bruk i flere måneder, og vannet har en ubehagelig smak eller lukt, skal systemet gjennomskylles ved å helle ut 2-3 glass med vann. Dersom den ubehagelige smaken eller lukten vedvarer, må filterpatronen skiftes ut.

Første installasjon av vannfilter

1 Fjern den blå bypass-hetten og legg til side for senere bruk.

2 Fjern segletiketten fra filterenden og sett inn i filterhodet.

- Roter forsiktig med klokken inntil filteret stopper og filterdekselet smekkes på plass.

3 Reduser vannspruten ved å skylle luft fra systemet. La vannet rinne kontinuerlig (i cirka 2 minutter) gjennom dispenseren inntil vannet rinner jevnt.

- Ytterligere skylling kan være nødvendig i visse områder, hvor vannet er av dårlig kvalitet.

Jeg forsøker å skylle vann gjennom systemet, men det kommer ikke noe vann?

Ved førstegangsbruk, kan det gå opp til 1-2 minutter för den indre vanntanken fylles opp.

Hva gjør jeg dersom jeg ikke ønsker å bruke vannfiltreringssystemet?

Dispenserfunksjonen kan brukes uten vannfilterpatronen. I slike tilfeller må du skifte ut filteret med den blå bypass-hetten.

Utskifting av vannfilteret

VIKTIG: Luft fanget i systemet kan føre til at vannet eller patronen støtes ut. Utvis forsiktighet ved fjerning.

1 Vri filteret mot klokken inntil det utløses fra filterhodet.
2 La vannet dreneres fra filteret ned i vasken eller et toalett, og kast filteret som vanlig husholdningsavfall.
3 Tørk opp gjenværende vann i filterdekselet og fortsett med installasjonstrinn 2 og 3.

Noen dispensermodeller har en indikator som viser når et vannfilter skal skiftes ut. For instruksjoner om hvordan denne funksjonen brukes og nullstilles, henvises det til avsnittet om dispenserfunksjoner i din håndbok.

VIKTIG: Vannkvalitet og -mengde påvirker vannfilterpatronens levetid. Patronen må muligvis skiftes ut oftere dersom det brukes store mengder vann, eller vannet er av dårlig kvalitet.

Replacement Water Filter patronmodell OWF51 fås fra forhandlere og servicesentre. Kontakt din lokale leverandør for mer informasjon.

Kjøleskapsfunksjoner

Hvorfor er noen av disse funksjonene ikke de samme som mine?

Denne boken viser en rekke funksjoner som er tilgjengelig i denne produktlinjen. Dersom ditt kjøleskap ikke har alle disse funksjonene, kan du kjøpe mange av disse ved å kontakte din lokale leverandør.

Innvendige hyller

FORSIKTIG

For å unngå personskade eller skade på eiendom, gjør følgende:

• Kontroller at hyllen sitter trygt før matvarer plasseres på hyllen.
• Händter de termisk herdede glasshyllene med varsomhet. Hyllene kan plutselig knuse hvis de får sprekker eller skraper, eller ved brå temperaturforandringer.

Side Glide™-hyller (noen modeller)

Side Glide™ -hyller festes på en dobbel tverrstangsamling

bak i kjøleskapet. Hyllene kan settes ved siden av hverandre, dersom en bredere overflate ønskes. De kan også festes

til hver sin tverrstang, og gli til venstre eller høyre etter behov.

n settes ved en bredere å festes Ellen: en 10° for å ta stangen, og left ut

For å fjerne og installere hyllen:

• For å fjerne hyllen, løft hyllen 10° for å ta den av den dobbelte tverrstangen, og løft ut.
• Hyllen installeres ved å følge motsatte fremgangsmåte.

For å flytte hyllene sidelengs:

- Løft den forreste delen av hyllen lett opp og dra til høyre eller venstre.

For å fjerne og installere den dobbelte tverrstangsamlingen:

- For å fjerne samlingen, dra den opp fra metallsporet.

- For å installere samlingen, følg motsatte fremgangsmåte.

Spillsaver™ Easy Glide™ -hyllene er lette å rengjøre med en funksjon som gjør det mulig å trekke hyllene ut. Glasshyllen kan også tas helt ut, ved å dra hyllen så langt ut som mulig, og deretter løfte opp og ut av rammen

ene er mmen

- Se instruksjonene for Spillsaver™ stasjonære hyller for å fjerne hyllen og rammen.

Spillsaver™

Spillsaver™ stasjonære hyller fanger opp mindre sol, slik at det er lettere å tørke opp.

• Hyllene fjernes ved å løfte opp og ut.
• Hyllene installeres ved å følge motsatte fremgangsmåte.

Hylleforlengere bak (noen modeller)

Hylleforlengerne bak i kjøleskapet forhindrer ting i å falle ned bak hyllen.

For å fjerne og installere hylleforlengeren:

• Forlengeren fjernes ved å dra den rett opp fra selve hyllen.
• Forlengeren installeres ved å innsette hylleforlengerens poster i hyllerammens huller.

Døroppbevaring

Meierivaresenter

Meierivaresenteret gir grei oppbevaring av matvarer som smør, yoghurt, ost osv.

Meierivaresenteret sitter i døren, og kan justeres. Det kan flyttes rundt, alt etter oppbevaringsbehov.

• Fjern meierivaresenteret ved å dra opp og ut.
• Sett meierivaresenteret inn igjen ved å utføre prosedyren i omvendt rekkefølge.

Vippespann består av en spann og ramme, som gir justerbar og grei oppbevaring av matvarer i døren. Spannen vipper frem, slik at det er lettere å nå matvarene, og løftes ut for rengjøring og justering.

For å fjerne og installere spannen:

• Ta spannen ut ved å vippe den frem og dra rett ut.
- Sett spannen inn igjen ved å gli spannen inn i spannrammen og trykk spannen opprett.

For å justere spannrammen:

• Ta spannen ut som forklart.
- Løft rammen av dørstøtten og plasser den på ønsket plass i døren.

Gripeputer

Gripeputene forhindrer matvarer i å gli rundt i spannen. Gripeputene kan tas ut og vaskes i øverste hylle i oppvaskmaskinen.

Kjøleskapsfunksjoner

Beverage Chiller™/Mini-Chiller™

(noen modeller)

Temperaturregulert Beverage Chiller™ (drikkevaresenter) og temperaturregulert Mini Beverage Chiller™ holder drikkevarene opp til 3 °C kaldere enn selve kjøleskapet. Luft fra fryseren passerer via luftinntak gjennom drikkevaresenteret.

Kontrollen for drikkevaresenteret er plassert på den venstre veggen i kjøleskapet. Kontrollen justerer mengden av luft som sirkulerer gjennom drikkevaresenteret. Vri kontrollen mot den store snoikonen for lavere temperatur.

For å fjerne og installere

Beverage Chiller™ :

• Hvis meierisenteret eller dørspannen sitter rett ovenfor Beverage Chiller, skal disse fjernes først. Se de medfølgende instruksjonene for fjerning. La Beverage Chiller™-samlingen gli opp og dra rett ut.
• For å installere Beverage Chiller™, sammenstill inntakshullene for kald luft (A) med et av de to luftinntakene (B) i døren. Trykk samlingen ned på dørholderen til den stopper.

Dørspann kan justeres, alt etter oppbevaringsbehov.

• Dørspannen fjernes ved å dra spannen opp og rett ut.
• Dørspannen settes tilbake igjen ved å utføre prosedyren i omvendt rekkefølge.

Kjøleskapsfunksjoner

Skuffer

Påleggs-/grønnsaksskuff

med klimakontroll

Påleggs-/grønnsakssystemet er utstyrt med en skuff med en variabel temperaturkontroll som gjør den opptil 3 °C lavere enn temperaturen i kjøleskapet. Skuffen kan brukes til påleggsoppbevaring, eller oppbevaring av grønnsaker.

MERK: Kald luft kan senke kjøleskapstemperaturen. Kjøleskapskontrollen må kanskje justeres.

Kontroller

Kontrollene finnes på veggen til venstre for hyllen, og regulerer lufttemperaturen i påleggs-/grønnsaksskuffen. Innstill til cold (kaldt) for normal kjøleskaptemperatur for grønnsaker med skinn. Bruk coldest (kaldest) til kjøtt eller andre påleggsprodukter.

Grønnsaksskuff med klimakontroll

Garden Fresh™-skuffen holder grønnsakene friske lengre i et miljø med justerbar luftfuktighet.

Kontroller

Garden Fresh™-kontrollene regulerer fuktigheten i skuffen. Bruk innstillingen low (lav) for mat med skinn, og high (høy) for mat med blader.

For å fjerne og installere skuffer:

• For å fjerne skuffen, dra den helt ut. Vipp opp den forreste delen av skuffen og trekk rett ut.
• Skuffen settes tilbake igjen ved å utføre prosedyren i omvendt rekkefølge.

For å fjerne og installere grønnsakshylle:

• Løft opp veggstøttene og ta ut.
• Installer hyllen ved senke hyllen på veggstøtten og trykke inn til hyllen sitter riktig på bakveggen.

For å fjerne eller installere Beverage Organizer:

• Tøm hyllen for innhold. Dra Organizer helt ut og løft den forreste delen opp, slik at hyllen slipper fra hyllesporet. Dra rett ut.
• Hyllen settes tilbake igjen ved å utføre prosedyren i omvendt rekkefølge.

Hvorfor er noen av disse funksjonene ikke de samme som mine?

Denne boken viser en rekke funksjoner som er tilgjengelig i denne produktlinjen. Dersom ditt kjøleskap ikke har alle disse funksjonene, kan du kjøpe mange av disse ved å kontakte din lokale leverandør.

Grunnleggende funksjoner

FORSIKTIG

Vær oppmerksom på følgende for å unngå skade:

• Bruk ikke makt när armen til ismaskinen skal skyves opp eller ned.
• Isterningbeholderen skal ikke brukes til å legge eller oppbevare noe i.

Automatisk ismaskin

Denne ismaskinen lager isen som brukes i dispensersystemet.

Bruk av ismaskinen for første gang

• Kontroller at isbeholderen sitter på plass og at ismaskinens arm er nede.
• Når fryseren når mellom -18° til -17° C, fylles ismaskinen med vann og begynner å arbeide.
• Det tar cirka 24 timer før den første isen er ferdig.
• Kast isen som lages i løpet av de første 12 timer for å fjerne eventuelle urenheter fra systemet.

Bruksanvisning

• Kontroller at isbeholderen sitter på plass og at ismaskinens arm er nede.
• Når fryseren når mellom -18° til -17° C, fylles ismaskinen med vann og begynner å arbeide. En hel porsjon is dannes i løpet av 3 timer.
• Stopp isproduksjonen ved å heve armen i ismaskinen. Et tydelig klikk høres när armen har kommet i riktig st
• Ismaskinen forblir off (stoppet) til armen skyves ned.

VIKTIG: Iskremhyllen bør ikke installeres dersom ismaskinen er satt til "off" (av).

Iskremhyllen gir plass til varer som skal kjøles eller fryses raskt.

• Iskremhyllen tas ut av isbeholderens skinner ved å dra rett ut.
• Hyllen settes tilbake igjen ved å utføre prosedyren i omvendt rekkefølge.

VIKTIG: Iskremhyllen bør ikke installeres dersom ismaskinen er satt til "off" (av).

Isbeholder

Isbeholderen finnes under den automatiske ismaskinen.

For å fjerne og installere isbeholderen:

• Ta ut iskremhyllen. Hev armen til ismaskinen for å stoppe ismaskinen.
- Løft den forreste delen av beholderen og dra helt ut. Løft opp den forreste delen av beholderen og fjern.
- Isbeholderen settes på plass igjen ved å la den gli inn på sporene under ismaskinen til beholderen låses på plass. Senk ismaskinens arm for å aktivere ismaskinen, og sett inn iskremhyllen på nytt.

VIKTIG: Isbeholderen må låses på plass for korrekt istapping. Beholderen er ikke satt inn riktig dersom fryserdøren ikke kan lukkes etterpå. Vri vriboret som vist for å sammenstille isbeholderen med enhetens bakvegg.

Fryserfunksjoner

Hyller

Stor-Mor®-system

Trådkurver til å trekkes ut gir lett tilgang til matvarer som ligger innerst. Hyllene kan fjernes for å imøtekomme individuelle behov for oppbevaring.

For å fjerne eller installere Stor-Mor®-hylle:

• For å fjerne hyllen, smekk den høyre siden av hyllen fra sporet og ta ut fra veggmonteringsklipsen.
• Gjør dette i omvendt rekkefølge när hyllen skal settes inn igjen.

MERK: Baksiden av hyllen skal føres helt inn i fryserrommet for å sitte fast. Feil sammenstilling vil føre til at hyllen beveger seg.

For å fjerne og installere kurver:

• Dra kurven helt frem for å fjerne den. Løft det forreste håndtaket opp for å slippe kurven fra sporet og ta kurven ut.
• Gjør dette i omvendt rekkefølge när kurven skal settes inn igjen.

- Det henvises til kjøleskapsavsnittet for instruksjoner.

Fastsittende fryserhylle

For å fjerne og installere hyller:

• Fjern hyllen fra veggmonteringsklipsen og dra ut av venstre sides monteringshull.
• Gjør dette i omvendt rekkefølge när hyllen skal settes inn igjen.

Hengende trådhylle (noen modeller)

En hengende trådhylle gir ekstra oppbevaring for isterningbakker, frossen mat, ispakker, o.lign.

For å fjerne hyllen:

• Klem sammen kroken på den hengende trådhyllen for å utløse hyllen fra høyre side av Stor-Mor®-hyllen. Hyllen svinger ned.
• Trykk kroken på den hengende trådhyllen ut for å fjerne hyllen fra fryseren.

For å installere hyllen:
- Gjør dette i omvendt rekkefølge når hyllen skal settes inn igjen.

Vippespann til dør (noen modeller)

- Det henvises til kjøleskapsavsnittet for instruksjoner.

Grunnleggende funksjoner

Et lys aktiveres med full styrke i dispenserområdet ved tapping av is eller vann.

Front Fill Button (Forreste tappeknapp) (noen modeller)

Den forreste Front Fill Button (tappeknapp) fungerer uavhengig av dispenserkontrollene, og utgjør et alternativ til dispenserputen for tapping av vann.

Denne funksjonen er praktisk ved vanntapping til store beholdere som ikke passer inn i dispenserområdet (f.eks. sportsflasker, krukker, store gryter, kaffekanner, osv).

Funksjonen gjør det også mulig å tappe is og vann samtidig. Gjør dette ved å velge din foretrukne istappingsmåte fra dispenserens kontrollpanel. Trykk beholderen mot dispensererpute mens du trykker på Front Fill Button (forreste tappeknapp).

Dispenserpute

Dispenserputen finnes på dispenserområdets bakvegg. Når dispenserputen trykkes vil funksjonen valgt på dispenserkontrollpanelet utføres.

Flyttbart brett

Det flyttbare brettet nederst i dispenserområdet samler opp litt sol og kan lett tas ut for rengjøring og tømning.

VIKTIG: Det flyttbare brettet drenerer ikke vannet. Vann som stadig drypper på brettet kan føre til oversvømmelse.

Bruk av vanndispenser

FORSIKTIG

Vær oppmerksom på følgende for å unngå personskade eller skade på inventar:

• Stikk ikke fingre, hender eller gjenstander inn i dispenseråpningen.
• Bruk ikke skarpe gjenstander til å knuse isen.
• Tapp ikke vann direkte i tynne glass eller skrøpelig porselen.

MERK: Ved førstegangsbruk, kan det gå opp til 1-2 minutter før den indre vanntanken fylles opp. Hell ut de første 10-14 beholdere med vann etter kjøleskapet er blitt koblet til røropplegget i huset, og etter at ismaskinen ikke har vært brukt på en stund.

For å bruke dispenserputen:

• Velg vann fra dispenserens kontrollpanel.
• Trykk en kraftig, åpen beholder mot dispenserputen.
• Slipp opp trykket på dispenserputen for å stanse tapping av vann. En liten mengde vann kan dryppe ut og samles opp i dispenserbrettet. Mye søl bør tørkes av.

For å bruke Front Fill Button (forreste tappeknapp) (noen modeller):

• Sammenstill beholderen under Front Fill Button (forreste tappeknapp) ved hjelp av vanndråpene.
• Trykk og hold den tappeknappen inne.
• Slipp ut knappen når du er ferdig. En liten mengde vann kan dryppe ut og samles opp i dispenserbrettet. Mye søl bør tørkes av.

MERK: Når vanndispenseren er aktiv i mer enn 5 minutter vil en automatisk låsesensor stenge for strømmen til dispenserområdet. Se Automatisk utlåsning for ytterligere informasjon.

Bruk av isdispenseren

For å tappe is:

• Velg Cubed (terninger) eller Crushed (knust) modus ved å trykke på knappen på dispenserens kontrollpanel. Et grønt indikatorlys over knappen viser hva som er valgt.
• Trykk beholderen mot dispenserputen. Ved tapping av knust is skal beholderen holdes så nær gliderennen som mulig for å unngå at knust is kastes utover gulvet. Valgmodus kan ikke endres mens isdispenseren brukes.

MERK: Når dispenseren er aktiv i mer enn 2 til 3 minutter vil en automatisk låsesensor stenge for strømmen til dispenserområdet. Se Automatisk utlåsning for ytterligere informasjon.

Denne funksjonen forhindrer tapping av is eller vann. For å låse eller låse opp for dispenseren:

• For å läse dispenseren, trykk på knappen Dispenser Lock (Dispenserlås) i 3 til 4sekunder. Et grønt indikatorlys over knappen bekrefter at dispenseren nå er låst.
• For å låse opp for dispenseren, trykk og hold knappen Dispenser Lock (Dispenserlås) nede i 3 til 4 sekunder. Det grønne indikatorlyset over knappen vil da slås av.

Hva gjør funksjonen Automatic Lock Out (automatisk utlåsning)?

Funksjonen automatisk utlåsning stopper strømmen til vann- og isdispenseren, när en av disse har kjørt kontinuerlig.

Skjer dette, vil det grønne lyset aktiveres over knappen Dispenser Lock (Dispenserlås).

For å låse opp for dispenseren:

- For å låse opp for dispenseren, trykk på knappen Dispenser Lock (Dispenserlås) i 3 til 4 sekunder. Det grønne indikatorlyset over knappen slås av.

Indikatorlys for filterstatus

FILTER

Indikatorlyset for filterstatus fungerer som en påminnelse om å skifte ut vannfilteret. Et grønt indikatorlys lyser när filteret er i god stand. Et rødt lys tennes när filteret bør skiftes ut. Det røde lyset vil forbli tent, inntil det nullstilles.

• OK
- CHANGE

For å nullstille indikatoren:

- Trykk og hold knappene Dispenser Lock (Dispenserlås) og Water (Vann) nede samtidig i 3 til 4 sekunder. Det grønne indikatorlyset for filterstatus vil blinke 3 ganger når funksjonen er nullstilt.

Auto Light (Autolys)

Funksjonen Auto Light (Autolys) tilbyr muligheten for å aktivere dispenserlyset ved halv styrke när Light Sensor (Lyssensor) registrerer at lysnivået i rommet er lavt.

For å aktivere og deaktivere Auto Light;

• For å aktivere, trykk på knappen Auto Light (Autolys) på kontrollpanelet. Et grønt indikatorlys over knappen viser at sensoren er aktiv.
• For å deaktivere, trykk på knappen Auto Light (Autolys). Det grønne indikatorlyset vil slås av.

MERK: Dispenserlyset vil fungere uansett om Auto Light (Autolys) er valgt eller ikke.

Sabbath Mode (Sabbatmodus)

Denne modus brukes til å deaktivere strømmen til LED og dispenserlys, mens kontrollfunksjonene forbliraktive.

For å aktivere Sabbath Mode (Sabbatmodus):

- Trykk og hold knappene Dispenser Lock (Dispenserlås) og Auto Light (Autolys) nede i 3 til 4 sekunder. Etter 3-4 sekunder vil LED og dispenserlysene slås av. I denne modus vil dispenserlys ikke slås på når det tappes vann eller is.

For å deaktivere Sabbath Mode (Sabbatmodus):

- Trykk og hold knappene Dispenser Lock (Dispenserlås) og Auto Light (Autolys) nede i 3 til 4 sekunder. Etter 3-4 sekunder vil LED og dispenserlysene aktiveres.

MERK: I tilfelle strømsvikt i Sabbath Mode (Sabbatmodus) vil kontrollfunksjonene fortsatt være i Sabbath Mode (Sabbatmodus) når strømmen kobles til igjen.

Dispenserfunksjoner

Kontrollfunksjoner

(Elektronisk kontroll)

Bruk av vann- og isdispenseren (hovedaktivator)

Vann- og isdispenseren fungerer uavhengig av hverandre.

For å tappe vann:

- Trykk på knappen

- Trykk på vannaktivatoren

For å tappe is:

• Trykk på knappen for isterning.
- Trykk på knappen for knust is.

Dispenserlock (Dispenserlås)

Denne funksjonen forhindrer tapping av is eller vann.

For å låse eller låse opp for dispenseren:

- For å låse dispenseren, trykk på knappen i 3 sekunder. Et grønt indikatorlys over knappen bekrefter at dispenseren nå er låst.

- For å låse opp for dispenseren, trykk på knappen i 3 sekunder. Det grønne indikatorlyset over knappen vil da slås av.

Lysfunksjon

Lysfunksjonen har to innstillinger: OFF (av) eller AUTO.

Innstillingen OFF (av) brukes när lyset bare skal tennes under bruk.

Innstillingen AUTO lar SENSOR måle omgivende lysnivå og justere dispenserlyset deretter. Når sensoren registrerer lite omgivende lys (om natten, i et mørkt kjøkken, osv.) vil dispenserlyset lyse med 50% styrke. Når sensoren registrerer kraftig omgivende lys (opplyst kjøkken, direkte sollys, osv.) vil dispenserlyset ikke lyse.

For å deaktivere AUTO-innstillingen:

• Trykk på knappen på kontrollpanelet. Når det grønne indikatorlyset over knappedisplayet slukkes, vil lyset bare fungere ved tapping av vann eller is.
• For å aktivere AUTO-innstillingen, trykk på bknappen. Når det grønne indikatorlyset over knappedisplayet tennes, vil lyset være i AUTO-innstilling.

Indikatorlys for filterstatus

Indikatorlyset for filterstatus fungerer som en påminnelse om å skifte ut vannfilteret. Et grønt indikatorlys lyser när filteret er i god stand. Et rødt lys tennes när filteret bör skiftes ut. Det røde lyset vil forbli tent, inntil det nullstilles.

For å nullstille indikatoren:

- Trykk og hold knappene 📋 og hede samtidig i 4 sekunder. Det grønne indikatorlyset for filterstatus vil blinke 3 ganger når funksjonen er nullstilt.

OK

CHANGE

Hva gjør funksjonen Automatic Lock Out (automatisk utlåsning)?

Funksjonen automatisk utlåsning stopper strømmen til vann- og isdispenseren, når en av disse har kjørt kontinuerlig i cirka 2 minutter.

Skjer dette, vil det grønne lyset aktiveres over knappen

For å läse opp for dispenseren:

- For å låse opp for dispenseren, trykk på knappen i 3 sekunder. Det grønne indikatorlyset over knappen slås av.

Dispenserfunksjoner

Kontrollfunksjoner fortsatt

(Elektronisk kontroll)

Disse tastene skrur opp eller ned for temperaturen i kjøleskapet og fryseren.

For å justere kjøleskapstemperaturen:

- Finn ved siden av knappen. Bruk knappen til å skru opp for kjøleskapstemperaturen, eller knappen for å bekrefte innstillingen.

- Trykk på √ knappen for å bekrefte innstillingen.

For å justere frysertemperaturen:

- Gjenta instruksjonene ovenfor med siden av knappen på displayet.

Max Cool (maks kjøling)

Denne funksjonen skrur temperaturen i kjøleskapet ned til minimum kjøleskapstemperatur. Innstillingen

For å aktivere Max Cool (maks kjøling):

- Trykk på knappen. Det grønne lyset over knappen indikerer aktiv status.

MERK: Temperaturen kan ikke endres dersom Max Cool (maks kjøling) eller Max Freeze (maks friesing) er aktiv.

For å deaktivere Max Cool (maks kjøling):

- Trykk på knappen. Det grønne lyset over knappen slukkes.

Display på/av-knappen kontrollerer strømmen til LED-displayet.

For å deaktivere displayet:

• Trykk på -18 4 knappen. Displayet slukkes.

For å aktivere displayet:

- Trykk på k.10. An. Displayet slås på igjen.

Vacation Mode (feriemodus)

Hvis det trykkes på denne tasten vil antallet avrimingssyklusser reduseres. Dette sparer energi.

For å aktivere Vacation Mode (feriemodus):

- Trykk på kåppen.

For å deaktivere Vacation Mode (feriemodus):

- Trykk på knappen, eller åpne en av kjøleskapsdørene.

Alarm av

Denne tasten brukes til å slå HI TEMP (høy temp)-varselsindikatoren og lydalarmen, samt OPEN DOOR (åpen dør)-lydalarmen av.

For å slå alarmen av:

- Trykk på knappen.

Dispenserfunksjoner

Skjulte kontrollfunksjoner (Elektronisk kontroll)

Sabbath Mode (Sabbatmodus)

Denne modus brukes til å deaktivere strømmen til LED og dispenserlys, mens kontrollfunksjonene forblir aktive. Ingen lys- eller lydalarmer kan aktiveres i denne modus.

For å aktivere Sabbath Mode (sabbatmodus):

- Trykk og hold knappene 📄 og nede i 3 sekunder. Etter 3 sekunder vil LED og dispenserlysene slås av. I denne modus vil dispenserlys ikke slås på når det tappes vann eller is.

For å deaktivere Sabbath Mode (sabbatmodus):

- Trykk og hold knappene 📁 og 📋 nede i 3 sekunder. Etter 3 sekunder vil LED og dispenserlysene aktiveres.

MERK: I tilfelle strømsvikt i Sabbath Mode (sabbatmodus) vil kontrollfunksjonene fortsatt være i Sabbath Mode (sabbatmodus) når strømmen kobles til igjen.

Autodisplay

AUTO-displayet kontrollere LED-displayets belysning, basert på SENSOR lysavlesninger. I AUTO-modus vil displaylyset være lavere dersom SENSOR registrerer lav omgivende belysning. I ON (på)-modus vil det bare finnes en innstilling, som ikke endres avhengig av omgivende lys.

For å innstille displayets strømnivå:

• Trykk og hold både knappen og fryserens knapp nede i 3 sekunder. Nåværende innstilling vises i displayet med SYMBOL for on (på) og 0 for on (på) og RL for auto.
• Bruk kjøleskapets knapp til å rulle gjennom displayalternativene.
• Aktiver valgt innstilling ved å trykke på knappen.

Temperaturkonverteringsmodus

Denne modus brukes til skifte mellom Fahrenheit og Celsius.

For å endre temperaturinnstillingen:

- Trykk på og hold -18 4 og fryserens knapp i 3 sekunder. Trykk på samme knappkombinasjon for å skifte mellom de to alternativene.

° F

C

Skjult lås for øvre tastatur

Denne funksjonen hindrer utilsiktet bruk av de øverste dispenserkontrollene. Dette omfatter display på/av, Max Freeze (maks frying), Max Cool (maks kjøling), Vacation Mode (feriemodus) og temperaturinnstilling.

+ -18 4

For å aktivere skjult dispenserlås:

- Trykk på og hold

i 3 sekunder.

og -10 apene

For å deaktivere skjult dispenserlås:

- Trykk på og hold i 3 sekunder.

og -10 opene

ON/OFF (på/av)-funksjon

Funksjonen ON/OFF (på/av) slår av kjølingen av kjøleskapet og fryseren.

For å slå av for enheten:

- Trykk på fryserens knapp inntil avlesningen passerer maksimum frysertemperatur. Deretter vises — —.

- Trykk på √ knappen for å bekrefte valget.

ADVARSEL

Unngå elektrisk støt og alvorlig personskade eller dødsfall ved å unngå å utføre vedlikehold eller service på kjøleskapet før enheten kobles fra strømmen.

For å slå på enheten igjen:

• Trykk på fryserens bknapp.
• Trykk på √ knappen forå bekrefte valget.

Hint og vedlikehold

Hvilke rengjøringsmidler anbefales for mitt produkt i rustfritt stål?

Produsenten fremstiller et rengjøringsprodukt som kan kjøpes (delnr. 31960801). For å skaffe dette produktet, bes du kontakte din lokale leverandør.

VIKTIG: Skade på overflater av rustfritt stål på grunn av bruk av feil rengjøringsprodukt eller ikke-anbefalte produkter, dekkes ikke av garantien.

Rengjøring av enheten

ADVARSEL

Trekk kjøleskapet ut av stikkontakten før rengjøring for å unngå elektrisk støt, som kan forårsake alvorlig personskade eller dødsfall. Sett kjøleskapet i stikkontakten igjen etter rengjøring.

FORSIKTIG

For å unngå personskade eller skade på inventar:

• Les og følg alle vaskemiddelprodusentens anvisninger for å unngå personskade eller skade på inventar.
• Plasser ikke spann, hyller eller tilbehør i oppvaskmaskinen. Det kan forårsake sprekker eller bøyning.
• Händter de termisk herdede glasshyller med varsomhet. Hyllene kan plutselig knuse hvis de får sprekker eller skraper, eller ved brå temperaturforandringer.
• Beskytt myke vinylgulv eller annet gulvbelegg med papp, matter eller annet beskyttende materiale när kjøleskapet flyttes.

Hvordan fjerner jeg lukt fra kjøleskapet?

1. Ta ut all mat og trekk strømledningen ut av stikkontakten.
2. Vask alle innvendige flater, som tak, gulv og vegger, i henhold til anvisningene under "Generelt". Vær spesielt oppmerksom på hjørner, sprekker og fordypninger. Vask alle skuffer, hyller og tetningslister.
3. Sett strømledningen til kjøleskapet i stikkontakten igjen, og sett maten tilbake i kjøleskapet. Vask og tørk alle flasker, beholdere og glass. Pakk maten i tette, forseglede beholdere for å hindre fortsatt lukt. Undersøk om lukten er borte etter ett døgn.

Utfør følgende trinn dersom lukten ikke er forsvunnet.

1. Utfør trinn 1 og 2.
2. Sett grønnsakskuffene på den øverste hyllen i kjøleskapet. Legg sammenkrøllet avispapir uten fargetrykk i kjøleskapet og fryseren, inkludert i dørene.
3. Strø grillkull utover på avispapiret.
4. Lukk dørene og la skapet stå slik i 24 til 48 timer.
5. Fjern grillkullet og avispapiret.
6. Utfør trinn 2 og 3.

Ta kontakt med din lokale forhandler dersom lukten ikke forsvinner.

Generelt

1. Vask overflatene med natron oppløst i varmt vann. Bruk en myk klut til å vaske overflatene.
2. Skyll overflatene med varmt vann. Tørk overflatene med en myk, ren klut.

Lim

1. Fjern limrester ved å gni tannkrem på limet med fingrene til limet løsner.
2. Skyll overflatene med varmt vann. Tørk overflaten med en myk, ren klut.

1. Sørg for at tetningslistene alltid er rene. Vask dørens tetningslister hver tredje måned i henhold til anvisningene under "Generelt".

Kondensatorsløyfe

Rengjør kondensatorsløyfen hver tredje måned for å oppnå optimal ytelse fra kjøleskapet. Oppsamlet støv og lo kan forårsake følgende:

• Redusert kjøling
  • Høyere strømforbruk

• I sjeldne tilfeller kan kompressoren gå i stykker

• Fjern fotristen og de nederste hengseldekslene som vist til høyre.

• Rengjør overflaten på forsiden av kondensatorsløyfen med munnstykket på støvsugerslangen.
• Sett fotristen tilbake ved å træ klipsene inn i hullene og klemme den på plass. Smekk på de nederste hengselsdekslene over de nederste hengslene.

Glasshyller

Ta ut hyllene ved å løfte opp foran, løsne krokene fra metallsporet og deretter trekke ut. Legg hyllen på et håndkle. La hyllene oppnå romtemperatur før de vaskes.

Vask kriker og kroker ved å utføre følgende trinn:

1. Bruk mildt vaskemiddel og børst oppløsningen inn i alle kriker og kroker med en stiv plastbørste. La det stå i 5 minutter.
2. Spray varmt vann inn i alle kriker og kroker med spyleutstyret på springen.
3. Tørk hyllene grundig og sett den tilbake ved å sette krokene inn i metallsporet og senke hyllen ned foran.

Fjerning og utskifting av lyspærer

Hint og vedlikehold

ADVARSEL

Koble fra strømmen til kjøleskapet før lyspærene skal skiftes for å unngå elektrisk støt, som kan forårsake alvorlig personskade eller dødsfall. Dersom strømmen ikke kan kobles fra ved uttaket, skal hovedsikringen tas ut. Koble til strømmen igjen etter at lyspæren er skiftet.

FORSIKTIG

Vær oppmerksom på følgende for å unngå personskade eller skade på inventar:

∅verste kjøleskapsdel

1. Finn fingersprekkene på hver side av det gjennomsiktige lysvernet. Sett inn fingrene og trykk inn på hver side av vernet. Dra vernet ned og ta ut.
2. Ta ut lyspærene.
3. Skift ut med pærer av typen Krypton E27 som ikke er kraftigere enn 25 watt.
4. Sett på lyspærevernet igjen ved å sette inn de forreste tappene i hullene rett foran lyssamlingen.
5. Sett lysvernet på plass igjen.

Nederste kjøleskapsdel og fryser uten dispenser

1. Trykk inn de nederste tappene (A) på lysdekselet og dra rett ut.
2. Ta ut lyspæren.
3. Skift ut med pærer av typen Krypton E27 som ikke er kraftigere enn 25 watt.
4. Sett inn lysdekselets øverste tapper (B) i kjøleskapet og smekk den nederste delen på plass over lyssamlingen.

Fryser med dispenser

1. Dra ut isbeholderen ved å løfte den forreste delen av beholderen og dra ut.
2. Ta ut lyspæredekselet ved å klemme sammen den øverste tappen (A) og dra dekselet ut av listen.
3. Skift ut med pærer av typen Krypton E27 som ikke er kraftigere enn 25 watt.
4. Sett inn lysdekselets nederste tapp (B) i listen og smekk den øverste delen på plass over lyssamlingen.
5. Sett på plass isbeholderen slik at den sitter fastlåst.

Is- og vannmaskin

Dette kjøleskapet er konstruert til å være ett av de mest Strømsparende kjøleskapene på markedet. Strømsparende kan reduseres på følgende måte.

• Bruk kjøleskapet i normal innetemperatur, som er mellom 16 og 43° C, og plasser det ikke nær varmekilder eller i direkte sollys.
• Innstill ikke kontrollene for kjøleskapet, fryseren og Chiller Fresh™-systemet på lavere temperatur enn nødvendig.
• Sørg for at fryseren er full.
• Hold dørens tetningslister rene og smidige. Skift dem ut hvis de er utslitt.
• Hold kondensatorsløyfen ren.

Før du ringer etter service

ST∅Y

Dagens kjøleskap har nye funksjoner og bruker mindre strøm enn tidligere modeller. Skumisolering er veldig energibesparennde og har utmerkede isoleringsevner, men er ikke spesielt støydempende. Derfor kan visse lyder være ukjent. Disse lydene er normale og du vil snart bli vant til dem. Vennligst kontroller denne informasjonen før du ringer etter service.

EMNE	MULIG ÅRSAK	L∅SNING
	Fryserkontrollen (A) klikker når kompressoren starter eller stopper	Normal drift Klikkelyder
	Avrimingselementet (B) høres ut som en elektrisk klokke og klikker ut og inn i avrimingssyklus.	Normal drift
Blåse- eller vislelyder	Frysivften (C) og kondensatorviften(D) lager denne lyden under drift.	Normal drift
Gurgle- eller bruselyder	Kjøleelement(E) og varmeveksler(F) lager denne lyden under strømning.	Normal drift
Bankelyder	Isterninger fra ismaskinen (noen modeller) faller ned i isbeholderen (G).	Normal drift
	Ismaskinens gliderenne(H) lukker. Normal drift
støy	Kompressoren (I) utsender en pulserende lyd når den kjører.	Normal drift Pulserende
	Kjøleskapet står ikke plant. Se informasjon in	Installasjonsinstruksjonene for ytterligere instruksjoner.
Freselyder	Ismaskinens van (J) (nsten modeller) freser når ismaskinen fylles med vann.	Normal drift
Summelyder	Ismaskinen (K) er slått på uten vanntilkobling.	Stopp lyden ved å heve ismaskinens arm til stillingen av. Se avsnittet Automatisk ismaskin i din brukerhändbok for ytterligere informasjon.
	Isboret (L) (noen modeller) summer når boret går rundt under tømming av is.	Normal drift
	Kompressoren (I) kan utsende en høy summelyd under drift.	Normal drift
	Solenoidventilen (M) brukes til å betjene isgliderennens dør.	Normal drift

Fryserkontrollen og lysene er på, men kompressoren fungerer ikke.	Kjøleskapet er i avrimingsmodus.	Normal drift. Vent i 40 minutter for å se om kjøleskapet starter på nytt.
Temperaturen i påleggs-/grønnsakssystemet er for høy	Kontrollinnstillingen er satt for lavt.	Se avsnittet om påleggs-/grønnsakssystemet for justering av kontrollene.
	Fryserkontrollene er satt for lavt.	Se kontrollavsnittet i brukerhåndboken for justering av kontrollene.
	Skuffen er ikke satt inn rett.	Se avsnittet om påleggs-/grønnsakssystemet for å verifisere korrekt plassering av skuffen.
Kjøleskapet virker ikke	Kjøleskapet er ikke koblet til strømmen.	Koble strømmen til.
	Fryserkontrollen er ikke satt på.	Se avsnittet om kontroller i brukerhåndboken.
	Sikringen er gått, eller kretsbryteren må nullstilles.	Skift ut sikringer. Kontroller kretsbryteren og nullstill om nødvendig.
	Strømbrudd.	Kontakt det lokale strømselskapet for å rapportere strømbruddet.
Kjøleskapet virker fortsatt ikke	Enheten fungerer ikke korrekt.	Trekk stikket ut av stikkontakten og flytt maten til en annen enhet, eller legg tørris i fryseren for å bevare maten. Garantien gjelder ikke tap av mat. Kontakt service for assistanse.
Kjøleskapstemperaturen er for lav	Kondensatorsløyfene er skitne.	Rengjør sløyfene i henhold til instruksjonene i brukerhåndboken.
	Kjøleskaps- eller fryserkontrollene er innstilt for høyt.	Se kontrollavsnittet i brukerhåndboken for justering av kontrollene.
	Beverage ChillerTM (noen modeller) er ikke satt inn rett.	Se avsnittet om temperaturkontrollert Beverage ChillerTM for å verifisere korrekt plassering.

Før du ringer etter service

DRIFT

EMNE	MULIG	ÅRSAK	L∅SNING
Temperaturen på maten er for høy	Døren lukkes ikke korrekt.		Kjøleskapet er ikke plant. Se Installasjonsinstruksjonene for informasjon om hvordan enheten skal plasseres plant.
			Kontroller at tetningslistene på dørene er tette. Rengjør om nødvendig, i henhold til instruksjonene i brukerhåndboken.
			Kontroller at gjenstander inne i skapet ikke blokkerer døren (f.eks. skuffer som ikke er satt helt inn, isbeholdere, for store eller feilplasserte beholdere, matvarer, osv.).
	Kontrollene må justeres. Se kontrollavsnittet i brukerhåndboken for hjelp til justering av kontrollene.
	Kondensatorsløyfene er skitne. Rengjør i henhold til instruksjonene i brukerhåndboken.
	Den bakre lufteristen er blokkert på modeller over 60 cm.		Kontroller plasseringen av matvarer i kjøleskapet for å sikre at risten ikke blokkeres. Den bakre lufteristen finnes bak grønnsaksskuffene.
	Døren er blitt åpnet mye, eller i lang tid.		Reduser tiden døren er åpen. Organiser matvarer slik at døren er åpen i så kort tid som mulig.
			Sørg for at det indre miljøet justeres for perioden som døren har vært åpen.
	Ny mat er blitt lagt inn. Mat som nettopp er lagt i kjøleskapet, må få tid til å oppnå kjøleskap- eller frysertemperatur.
Lukt i kjøleskapet	Skapet er skittent eller har luktskapende mat.		Det henvises til avsnittet om fjerning av lukt i brukerhåndboken.
	Luftfilteret (noen modeller) må skiftes ut.		Skift ut luftfilteret.
Vanndråper danner seg utenpå kjøleskapet	Kontroller at tetningslistene på dørene er helt tette.		Rengjør om nødvendig i henhold til instruksjonene i brukerhåndboken.
	Luftfuktighetsnivået er høyt. Dette er normalt i perioder med høy luftfuktighet.
	Kontrollene trenger justering. Se kontrollavsnittet i brukerhåndboken for hjelp til justering av kontrollene.
Vanndråper danner seg inni kjøleskapet	Luftfuktighetsnivået er høyt eller døren åpnes ofte.		Se kontrollavsnittet i brukerhåndboken for hjelp til justering av kontrollene.
	Kontroller at tetningslistene på dørene er helt tette.		Reduser tiden døren er åpen. Organiser matvarer slik at døren er åpen i så kort tid som mulig.
			Rengjør om nødvendig i henhold til instruksjonene i brukerhåndboken.
Kjøleskapet eller ismaskinen lager uvante eller for høye lyder	Normal drift Det henvises til avsnittet om støy under service i brukerhåndboken.
Påleggs-/grønnsakssystemet og/eller grønnsaksskuffene lukker ikke lett	Innholdet i skuffen eller plassering av varer i de omkringliggende hyllene kan blokkere for skuffen.		Flytt rundt på matvarene og beholderne for å unngå forstyrrelse av skuffene.
	Skuffene sitter ikke riktig Se avsnittet om påleggs-/grønnsakssystemet og/eller grønnsaksskuffen for korrekt plassering.
	Kjøleskapet står ikke plant.		Se Installasjonsinstruksjonene for informasjon om hvordan kjøleskapet planeres.
	Skuffesporene er skitne eller trenger behandling.		Rengjør skuffesporene med varmt såpevann. Skyll og tørk grundig.
			Smør et tynt lag vaselin på skuffesporene.
Kjøleskapet kjører for ofte	Dørene åpnes ofte eller har vært åpne over lengre tid.		Reduser tiden døren er åpen. Organiser matvarer slik at døren er åpen i så kort tid som mulig.
			La det indre miljøet justeres for perioden som døren har vært åpen.
	Den omgivende luf tfuktigheten eller varmen er høy.		Normal drift
	Ny mat er blitt lagt inn. Mat som nettopp er lagt i kjøleskapet, må få tid til å oppnå kjøleskap- eller frysertemperatur.
	Enheten utsettes for varme fra omgivelsene eller fra hvitevarer i nærheten.		Kontroller enhetens omgivelser. Enheten må kanskje flyttes for å kjøre mer effektivt.
	Kondensatorsløyfene er skitne. Rengjør i henhold til instruksjonene i brukerhåndboken.

Før du ringer etter service...

DRIFT

(fortsatt)

EMNE MULIG ÅRSAK L∅SNING

Kjøleskapet kjører for ofte (fortsatt)	Kontrollene må justeres. Se kontrollavsnittet i brukerhåndboken for hjelp til justering av kontrollene.
	Døren lukkes ikke riktig

IS OG VANN

Vannet ser mørkt ut	Luftbobler i vannet.	Dete er normalt når dispenseren først tas i bruk, og vil forsvinne med bruk.
Partikler i vannet og/eller isterningene.	Kullstøv fra vannets filterpatron. Vann som først skylles ut gjennom filterpatronen kan inneholde litt ufarlig kullstøv fra patronen. Disse partiklene er ikke farlige, og vil forsvinne etter et par gangers bruk.
	Mineralkonsentrasjoner i vannet danner partikler når vannet fryser eller tiner opp.	Disse partiklene er ikke farlige og oppstår naturlig i vanntilførselen.
Det tennes ikke noen indikatorlys på dispenserkontrollen (noen modeller)	Fryserdøren er ikke stengt. Kontroller at fryserdøren er stengt. Strøm til kontrollen slås av når fryserdøren er åpen.
	Kjøleskapet er ikke koblet til strømmen. Koble til strømmen.
	Sikring er gått, eller kretsbyter må nullstilles. Skift ut sikringer. Kontroller kretsbytere.
	Strømbrudd har oppstått. Kontakt ditt lokale strømselskap og meld fra om strømbruddet.
Det kommer hverken is eller vann fra putene som trykkes (noen modeller)	Fryserdøren er ikke stengt. Kontroller at fryserdøren er stengt. Strøm til kontrollen slås av når fryserdøren er åpen.
	Kontrollene er låst.	Se instruksjonene for dispenserkontrollene.
	Vanntanken fylles opp.	Ved førstegangsbruk vil det være en 45 sekunders forsinkelse mens den indre vanntanken fylles opp.
	Ismaskinen eller enheten med ismaskinen er nettopp blitt installert eller mye is er nettopp blitt brukt.	Vent et døgn for at isproduksjonen kan komme i gang, og en ny isbeholdning kan produseres.
	Vannfilteret er skittent eller må skiftes ut.	Skift ut vannfilteret.
Ismaskinen produserer ikke nok is eller isen er misformet (noen modeller)	Ismaskinen er nettopp blitt installert eller mye is er nettopp blitt brukt.	Vent et døgn for at isproduksjonen kan komme i gang, og en ny isbeholdning kan produseres.
	Vanntrykket er for lavt.	Vanntrykket må være mellom 20 og 100 pund per kvadrattomme for å fungere korrekt. Et minstetrykk på 35 pund per kvadrattomme anbefales for enheter med vannfiltre.
	Vannfilteret er skittent eller må skiftes ut.	Skift ut vannfilteret.
Ismaskinen produserer ikke nok is (noen modeller)	Ismaskinens arm er ikke i rett stilling.	Kontroller at ismaskinens arm er senket ned. Se avsnittet Automatisk ismaskini brukerhåndboken for mer informasjon.
	Vanntilførselen er ikke koblet til vannventilen.	Kontroller prosedyren for vanntilkobling i Installasjonsinstruksjonene.
	Vanntilførselsslangen er bøyd.	Slå av for vanntilførselen og rett ut slangen. Dersom slangen ikke kan rettes ut, bør den skiftes ut.
	Vanntrykket er for lavt.	Vanntrykket må være mellom 20 og 100 pund per kvadrattomme for å fungere korrekt. Et minstetrykk på 35 pund per kvadrattomme anbefales for enheter med vannfiltre.
	Kontroller frysertemperaturen.	Se kontrollavsnittet i brukerhåndboken for justering av kontrollene. Fryseren må være mellom -18 til 17 °C) (0 til 2°F) for å produsere is.
	Isbeholderen er ikke installert korrekt.	Se avsnittet om isbeholderen for korrekt installasjon og sammenstilling.

EMNE MULIG ÅRSAK L∅SNING

Ismaskinen produserer ikke is (noen modeller - fortsat)	Feil vannventil ble installert. Kontroller prosedyren for vanntilkobling i Installasjonsinstruksjonene Selvgjengende og 3/16" salventiler fører til for lavt vanntrykk og kan tette igjen linjen over tid. Produsenten aksepterer ikke ansvar for eiendomsskade på grunn av feilinstallasjon eller feil vanntilkobling.
Enheten lekker vann	En plastslange ble brukt til å koble vannet til enheten.	Produsenten anbefaler bruk av en kobberslange til installasjon. Plast er ikke like holdbart og kan forårsake lekkasjer. Produsenten aksepterer ikke ansvar for eiendomsskade på grunn av feilinstallasjon eller feil vanntilkobling.
	Feil vannventil ble installert.	Kontroller prosedyren for vanntilkobling i Installasjonsinstruksjonene Selvgjengende og 3/16" salventiler fører til for lavt vanntrykk og kan tette igjen linjen over tid. Produsenten aksepterer ikke ansvar for eiendomsskade på grunn av feilinstallasjon eller feil vanntilkobling.
Is dannes i inntaksslangen til ismaskinen	Vanntrykket er for lavt. Vanntrykket må være mellom 20 og 100 pund per kvadrattomme for å fungere korrekt. Et minstetrykk på 35 pund per kvadrattomme anbefales for enheter med vannfiltre.
	Frysertemperaturen er for høy. Se kontrollavsnittet i brukerhåndboken for justering av kontrollene. Fryseren anbefales å være mellom -18 til -17°C (0 til 2°F).
Vannstrømmen er saktere enn normalt	Vanntrykket er for lavt. Vanntrykket må være mellom 20 og 100 pund per kvadrattomme for å fungere korrekt. Et minstetrykk på 35 pund per kvadrattomme anbefales for enheter med vannfiltre.
	Feil vannventil ble installert. Kontroller prosedyren for vanntilkobling i Installasjonsinstruksjonene Selvgjengende og 3/16" salventiler fører til for lavt vanntrykk og kan tette igjen linjen over tid. Produsenten aksepterer ikke ansvar for eiendomsskade på grunn av feilinstallasjon eller feil vanntulkobling.
	Vanninntaksslangen er bøyd.	Slå av for vanntilførselen og rett ut slangen. Dersom slangen ikke kan rettes ut, bør den skiftes ut.
	Vannfilteret er tett eller må skiftes ut. Skift ut vannfilteret.
Dispenservannet er ikke kaldt	Kjøleskapet er nettopp blitt installert.	Det kan gå opp til 12 timer før vannet i beholderen kjøles ned.
	Vanntilførselen i tanken er blitt tømt ut.
	Vannet sitter i vannlinjene utenfor beholdertanken og varmes opp til romtemperatur.	Hell ut det første vannglasset og fyll på igjen.

Vannfilterdata

Amana®

Systemspesifikasjoner og ytelsesdataark Vannfilterpatron til kjøleskap modell OWF-51

Spesifikasjoner

Servicestrømfrekvens (maksimum) 0,75 GPM (2,83 l/min)

Klassifisert servicelevetid OWF51-NI300 (maksimum) ...... 300 gallon/1135 liter

Klassifisert servicelevetid OWF51-WI500 (maksimum) ..... 500 gallon/1892 liter

Maksimum driftstemperatur 38° C/100° F

Minimum trykkrav 35 psi/138 kPa

Minimum driftstemperatur 1°C /33°F

Maksimum driftstrykk 120 psi/827 kPa

Betingelser for generelt bruk: Les dette ytelsesdataarket og sammenlign enhetens kapasitet med dine vannbehandlingsbehov.

Bruk IKKE dette produktet i områder hvor vannet er mikrobiologisk farlig eller av ukjent kvalitet, uten passende desinfisering før eller etter systemet. System sertifisert for cysterduksjon kan brukes til desinfisert vann som inneholder filtrerbare cyster.

Vannfiltreringssystem bruker en OWF-51 utskiftbar patron (se din lokale forhandler for bestilling). Regelmessig utskifting av filterpatronen er nødvendig for å sikre korrekt ytelse fra filtreringssystemet. Det henvises til gjeldende avsnitt i brukerhåndboken for bruk, vedlikehold og feilsøking.

Dette systemet er blitt testet i henhold til ANSI/NSF 42 og 53 for reduksjon av substansene oppført nedenfor. Konsentrasjonen av de oppførte substansene i vann ble redusert i systemet til en konsentrasjon lik eller mindre enn det tillatte nivået for vann som forlater systemet, i følge ANSI/NSF 42 og 53.

Ytelsesdata*

Substans	Innkommende vannkon-sentrasjon	Utstrømsgjennomsnitt	Gjennomsnittlig % reduksjon	Maksimum utstrøm	Min. nødvendig reduksjon	Inntak pH
Bly	0,15 mg/l+/- 10%	0,001 mg/l	99,33%	0,001 mg/l	0,010 mg/l	6,5
Bly	0,15 mg/l+/- 10%	0,002 mg/l	98,66%	0,003 mg/l	0,010 mg/l	8,5
Svulst	Min. 50000/l	1 antall/ml	99,99%	3 antall/ml	>99,95%	NA
Turbiditet	11 +/- 1 NTU	0,12 NTU	98,98%	0,18 NTU	0,5 NTU	NA
Lindane	0,002 mg/l+/- 10%	0,00005 mg/l	97,62%	0,00005 mg/l	0,00002 mg/l	NA
Atrazine	0,009 mg/l+/- 10%	0,0002 mg/l	97,93%	0,0006 mg/l	0,003 mg/l	NA
Klorin	2,0 mg/l+/- 10%	0,09 mg/l	95,26%	0,17 mg/l	≥ 75%	NA
Partikler**	-minst 10 000 partkler/ml	900 antall/ml	99,68%	2400 antall/ml	≥ 85%	NA
2,4-D	0,210 mg/l+/- 10%l	45,45 ug/l	84,42%	100 ug/l	0,0017 mg/l	NA
Asbest	10^7 til 10^8 fibre/l; fibre større enn 10 mikrometer i lengde	0,16 MFL/ml	99,96%	0,16 MFL/ml	99%	NA

* Testet med en strømningsfrekvens på 0,75 GPM (2,83 l/min) og et maksimumtrykk på 120 psi (827 kPa) under vanlige laboratoriebetingelser. Faktisk ytelse kan variere. Health Claim Performance testet og serfisert av NSF International.
** Partikkelstørrelse varierer i henhold til test. Partiklene brukt var 0,5-1 mikron.

Pentapure, Incorporated 1000 Apollo Road Eagan, Minnesota, USA EPA EST#35917-MN-1

Testet og sertifisert av NSF International mot ANSI/NSF standarder 42 og 53 i modellene OWF50-WI500 og OWF50-NI300 for reduksjon av:

Standard nr.. 42: Estetiske effekter

Smak- og luktreduksjon

Klorreduksjon

Mekanisk filtreringsenhet

Partikkelreduksjon klasse 1

Standard nr. 53: Helseeffekter

Kjemikalie-reduksjonsenhet

Reduksjon av bly, atrasin, lindan og 2,4-D

Mekanisk filtreringsenhet

Cyste, turbiditet og asbestreduksjon

Råd og vedligeholdelse 236

Hvordan får jeg fat i reservedele og service?

De skal medbringe følgende:

- Model

• Fremstillingsnummer

- Serienummer og alle andre oplysninger givet på modellens serienummerskilt.

Trin, der skal følges...

6 Gentag trin 2 til og med 5 for at installere frysebokshåndtag.

Sådan tilsluttes vandforsyningen

3 Kontrollér, at frysebokstemperatur er -17° til -16°C.

• 2 termometre, der måler -21° til 10° C
  •2 drikkeglas

Til fryser

Fjernelse og installering af vandfilter

ADVARSEL

1 Drej filter mod uret, indtil det løsnes fra filterhovedet.

For at fjerne og installere hylden:

sses hylden dobbeltet on leftes ud

For at fjerne og installere dobbelt-tværstangselementet:

• Fjern spand som beskrevet ovenfor.
- Løft rammen af dørstøtten og placér den det ønskede sted i døren.

Gribeunderlag

Gribeunderlagene forhindrer genstande i at glide i dørspanden. Gribeunderlag kan fjernes og tåler vask i opvaskemaskines øverste stativ for let rengøring.

Beverage Chiller™/ Mini-Chiller™ (visse modeller)

Sådan låses og oplåses dispenser:

• For at låse dispenseren trykkes på knappen Dispenser Lock (Dispenserlås), og den holdes nede i 3 til 4 sekunder. En grøn indikatorlampe oven over knappen bekræfter, at dispenseren er låst.
• For at låse dispenseren op, tryk og hold knappen Dispenser Lock (Dispenserlås) nede i 3 til 4 sekunder. Grøn indikatorlampe oven over knappen slukkes.

-knappen og fryseboks

- knappen i 3 sekunder. Den aktuelle aktive tilstand vil komme frem 0, RL for auto.

Skjult lås for øverste tastpude

Råd og vedligeholdelse

Gør rillerne rene ved at gennemføre følgende trin:

Fryseboks med dispenser

Is- og vanddispenser

Råd og vedligeholdelse

Energiråd
