Produkttype	Amerikansk side-by-side kjøleskap med vann- og isdispenser
Dimensjoner (B x H x D) estimert	91 x 178 x 89 cm
Estimert vekt	130 kg
Strømtilførsel	230 V, 50 Hz, 10 A, separat kurs med jording
Kontrolltype	Elektroniske Touchmatic™-kontroller med skjerm og berøringstaster
Dispenser	Ice 'N' Water™: filtrert vann, isbiter eller knust is
Ismaskin	Automatisk, produserer 7 til 9 isbatch per 24 timer
Isbøttekapasitet	Omtrent 2-3 kg (standard)

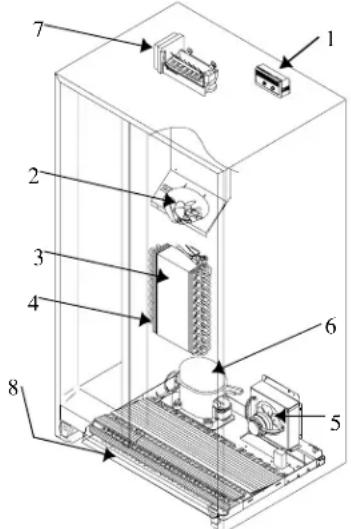

Kjølesystem	Kompressor, slangekondensator, vifte, kjølemiddel
Avriming	Automatisk per syklus
Innvendig belysning	Pærer (se bruksanvisning for watt) i kjøleskap, fryser og dispenser
Oppbevaringsskuffer	Garden Fresh™-grønnsaksskuffer med fuktighetskontroll; Chiller Fresh™-skuff med temperaturkontroll
Hyller	Herdet glasshyller (Spillsaver™ på enkelte modeller), EasyGlide™-skyllere
Alarmer og sikkerhet	Døråpen alarm, høy temperatur alarm, termistor alarm, skitten kondensatorindikator
Spesialmoduser	Ferie, Maks kjøling, Rask frysing, deaktivering av toner
Vedlikehold	Rengjøring av kondensator hver 3. måned; dørpakninger smøres med vaselin
Installasjon	Sett av 5 mm på sidene, 25 mm over for dype modeller; gulv som tåler 429 kg
Reparerbarhet	Reservedeler tilgjengelig via godkjent Amana-nettverk; inngrep av kvalifisert tekniker
Garanti	Produsentgaranti (se sertifikat medfølgende apparatet)

Ofte stilte spørsmål - SBD522VE AMANA

Hvordan stiller jeg temperaturen på Amana SBD522VE kjøleskapet mitt?

Bruk Touchmatic™-elektronikkkontrollene: trykk på *-tasten, deretter på kjøleskaps- eller fryserens temperaturtast. Bruk Varmere eller Kaldere-tastene for å justere i trinn. Vent 24 timer for at temperaturen skal stabilisere seg.

Hvorfor fungerer ikke isdispenseren min?

Kontroller at ismaskinens arm er i nedre posisjon (på). Sørg for at vanntilførselen er åpen og at isbøtten er riktig på plass. Første produksjon kan ta 24 til 48 timer etter installasjon.

Hvordan rengjør jeg slangekondensatoren?

Fjern bunngrillen ved å trekke den fremover. Bruk en støvsugermunnstykke for å rengjøre kondensatorens front. Gjenta hver 3. måned for å unngå økt energiforbruk og kompressorfeil.

Hva gjør jeg hvis alarmen for åpen dør høres?

Lukk døren eller trykk på Alarm deaktivert-tasten for å stoppe den. For å deaktivere alarmen permanent, hold *-tasten inne i 3 til 5 sekunder mens du trykker på Alarm deaktivert.

Hvordan aktiverer jeg feriemodus?

Trykk på *-tasten og deretter på Ferie-tasten. En indikator lyser. Denne modusen reduserer avrimingsfrekvensen. For å avslutte modusen, åpne en dør eller gjenta prosedyren.

Hvorfor er det vanndråper inne i kjøleskapet?

Dette fenomenet er normalt ved høy luftfuktighet eller hvis dørene åpnes ofte. Kontroller dørpakningens tetthet. Hvis problemet vedvarer, rengjør pakningen og påfør et tynt lag vaselin.

Hvordan fjerner jeg glasshyllene?

Løft hyllens front for å frigjøre krokene fra metallskinnen, trekk deretter ut. For å sette dem tilbake, sett krokene inn i skinnen og senk fronten. Håndter forsiktig for å unngå å knuse det herdede glasset.

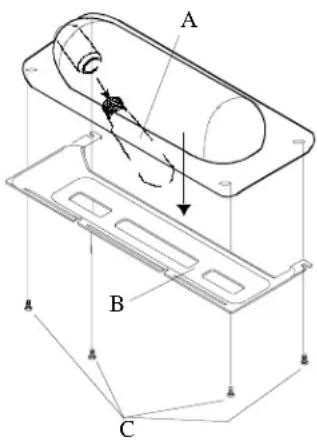

Hvordan bytter jeg en lyspære i kjøleskapet?

Koble apparatet fra strømmen. Fjern beskyttelsesplaten ved å skru ut skruene. Bytt pæren med en av samme wattstyrke (se lysarmaturen). La den gamle pæren avkjøles og bruk hansker.

Hva er normale driftslyder?

Følgende lyder er normale: klikk fra kompressoren, summing fra viften, boblende lyd fra kjølemiddel, knitring fra avriming, fall av isbiter. De indikerer at apparatet fungerer normalt.

Hvordan fjerner jeg lukt fra kjøleskapet?

Tøm og koble apparatet fra strømmen. Rengjør alle innvendige flater med en løsning av varmt vann og natron. Skyll og tørk. Legg trekull på avispapir i rommene og lukk dørene i 24 til 48 timer.

BRUKSANVISNING SBD522VE AMANA

Eliminering av lukt 93

Gummering 93

Stabilisering av kylskåpet

Kylskåpet fungerar inte.

(ikke-elektroniske modeller) 142

Dørbeholdere og hylder 147

Forhandlerens navn og adresse:

Montørens underskrift

DatoMontørens firman

FORSIGTIG

Garden Fresh (havefriske) grønsagsskuffer tages ud ved at følge nedenstående trin:

FORSIGTIG

Dørbeholdere og hylder

For at undgå at beskadige ismaskinen overhold følgende:

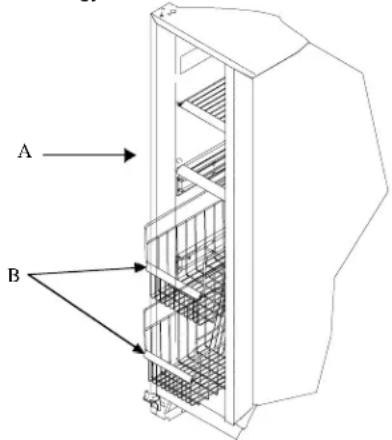

A. Trådhylder B. Trådkurve
Frysebokskurve og —hylde

Ice 'N' Water™ dispenser (visse modeller)

FORSIGTIG

Overhold følgende anvisninger for at undgå person- eller ejendomsskade:

Overhold følgende regler for at minimere smags- og luftproblemer:

Gør rillerne rene ved at gennemføre følgende trin:

Modellkjennemerker 155

Service 155

Forsvarlig avhending av kjøleskapet 156

Installasjonsanvisninger

Krav til installasjon 156

Fjerning av tresokkel 156

Fjerning av håndtak.... 157

Nødvendig verktøy 157

Vanntilkobling 158

Stabilisering av kjøleskapet og innretting

av dørene 158

Bruk og behandling

Regulatorer 159

Kjøleskap- og fryserregulatorer

(ikke-elektroniske modeller) 159

Innstilling av regulatorene 159

Touchmatic™ elektronisk regulator

(noen modeller) 159

Sjekkliste for installasjon.... 161

Kjøleskapfunksjoner 162

Hyllene i kjøleskapet.... 162

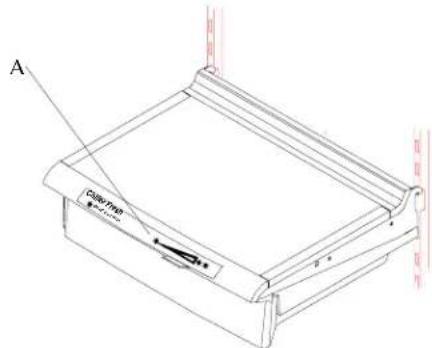

Chiller Fresh™ null graders påleggskuff (noen modeller).... 162

Ferskvareskuff (noen modeller).... 162

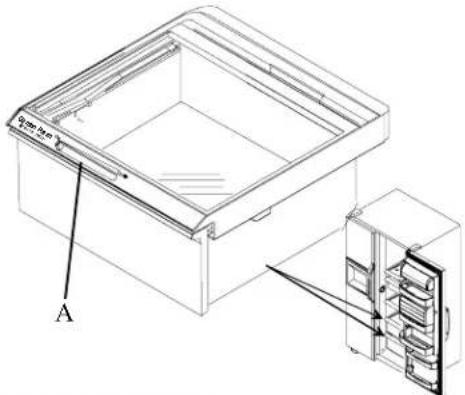

Garden Fresh™-grønnsakskuffer.... 162

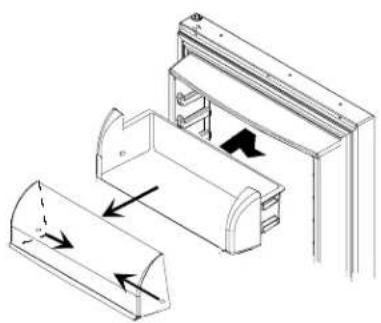

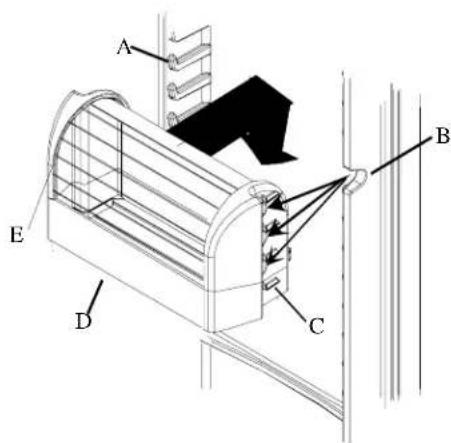

Meierivaresenter (noen modeller).... 163

Temperaturregulert Beverage Chiller™ (noen modeller) 163

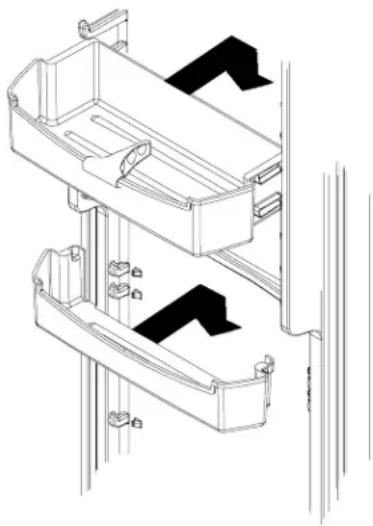

Dørskuffer og -hyller 164

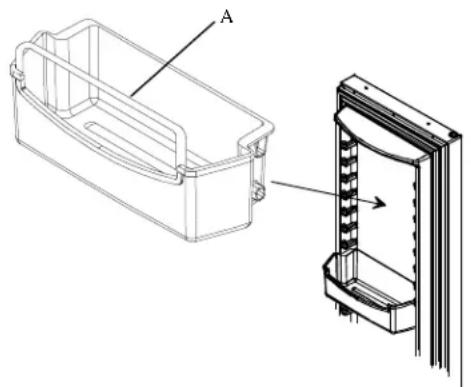

Støtte for høye pakker (noen modeller) ...... 164

Fryserfunksjoner 164

Automatisk ismaskin (noen modeller) 164

Stor-Mor® system 165

Ice 'N' Water™-dispenser (noen modeller) ..... 165

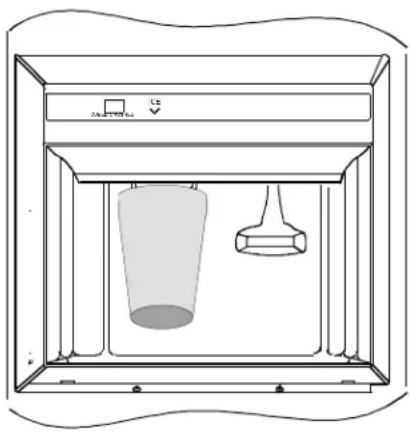

Bruk av vanndispenser 165

Bruk av isdispenser 165

Fjerning av isbeholder 165

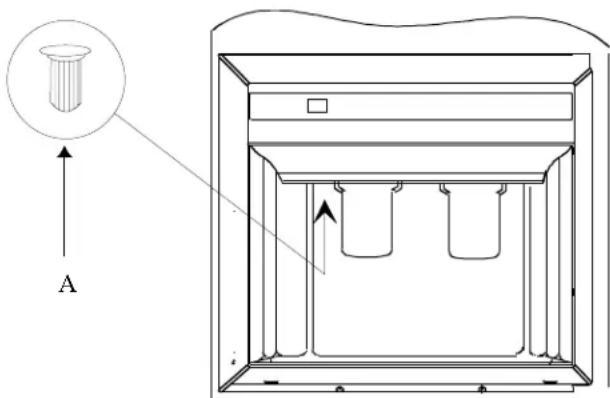

Dispenserlampe 166

Smak og lukt 166

Behandling og rengjøring 166

Generelt.... 166

Fjerning av lukt 166

Lim 166

Før du ringer etter service.... 169

Energitips....170

Ferietips 170

Oppsøk vårt web-sted på www.amana.com hvis du vil ha ytterligere opplysninger.

⚠ Vær oppmerksom på dette symbolet som en sikkerhetsforanstaltning.

ADVARSEL!

Sett kjøleskapet i en jordet stikkontakt med en separat strømkrets på 230 volt, 50 Hz, 10 ampere.

Modellkjennemerker

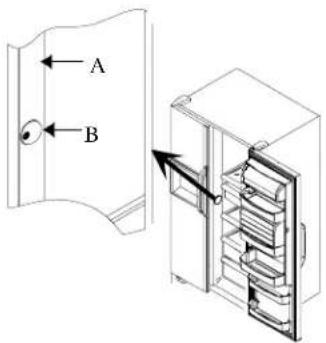

Produktopplysninger står på navneplaten øverst i venstre hjørne av Fresh Food-avdelingen. Noter følgende opplysninger:

Modellnummer: ____

Produksjonsnummer: ____

Forhandlerens navn og adresse: ____

hvitevaren hvis det må utføres service på kjøleskapet.

Forsvarlig avhending av kjøleskapet

Installasjonsanvisninger

Viktig!: Barn som sperres inne, og kvelning er ikke problemer som hører fortiden til. Kjøleskap som er kastet eller etterlatt, er fremdeles farlige — selv om det bare er i "et par dager". Følg anvisningene nedenfor for å hindre ulykker hvis du skal avhende det gamle kjøleskapet.

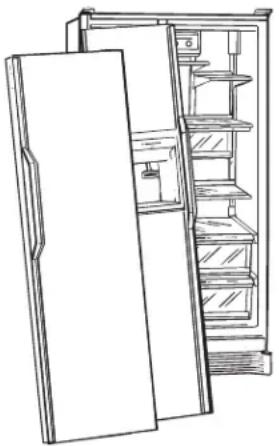

GJ∅R F∅LGENDE F∅R DU KASTER GAMLE KJ∅LESKAP ELLER FRYSERE:

• Ta av dørene.
- La hyllene stå igjen, slik at det er vanskeligere for barn å krype inn i skapet.

Kjøleskapet må installeres av en godkjent installatør i henhold til disse installasjonsanvisningene. Mål kjøleskapets døråpning, dybde og bredde. Fjern håndtak og dører hvis det er nødvendig. Installatøren må også gjøre følgende:

1. Følge det lokale vann- og elektrisitetsverkets forskrifter når det gjelder tilkobling.
2. Koble til vanntilførselen før elektrisiteten tilkobles.

Service på eller utskifting av strømledningen må utføres av en godkjent serviceutøver.

Krav til installasjon

1. Kjøleskapet må settes i en jordet stikkontakt med en separat strømkrets på 230 volt, 50 Hz, 10 ampere.
2. Beskytt myke gulv med papp eller matter.
3. Sett kjøleskapet på gulv som kan bære opptil 429 kg.

4. Sørg for at det er en klaring på 5 mm på hver side av kjøleskapet. Modeller som er dypere enn 60 cm, skal ha en klaring på 25 mm over kjøleskapet.

5. Modeller som er 60 cm dype: Skjær av hjørnene på benken til en vinkel på 45 grader hvis benkeplaten har et 25 mm overheng.

Fjerning av tresokkel

OBS!

Unngå personskade eller skade på inventar. To personer må til for å fjerne tresokkelen.

1. Fest dørene med teip for å forhindre utilsiktet åpning av dørene.
2. Skyv en egnet tralle under på siden av kjøleskapet.
3. Pakk et teppe eller en matte rundt kjøleskapet. Legg stroppen rundt kjøleskapet. Stikk transportputene av skumplast som ligger i esken, under stroppen. Stram stroppen godt til.
4. Senk trallen mot gulvet med håndtakene på trallen på undersiden.
5. Fjern de to øverste boltene fra planken.
6. Reis kjøleskapet og trallen helt opp. Fjern stroppen.
7. Skyv trallen under på motsatt side av kjøleskapet.
8. Gjenta trinn 3 til 5.
9. Fjern tresokkelen.
10. Reis kjøleskapet og trallen helt opp og fjern trallen.

Viktig!:

La ikke kjøleskapet ligge på siden lenger enn det som er nødvendig for å fjerne boltene.

Fjerning av håndtak

Nødvendig verktøy

Kittekniv (bladet dekket med maskeringsteip)

8 mm sekskantnøkkel

9,5 mm sekskantnøkkel

Stjernetrekker

Vanlig skrutrekker

ADVARSEL!

Koble fra strømmen til kjøleskapet før dørene tas av for å unngå elektrisk støt som kan forårsake alvorlig personskade eller dødsfall. Koble til strømmen igjen etter at dørene er montert.

På noen modeller kan det være nødvendig å ta av håndtakene for å få kjøleskapet inn i huset. Følg i så fall disse trinnene:

- Lirk opp kanten på pyntelisten til håndtakene med en kittekniv som er beskyttet med maskeringsteip på kanten. Ta av håndtakene fra døren ved å skru ut 2 festeskruer på hver side av håndtaket.

- Foreta prosedyren i omvendt rekkefølge for å sette på håndtaket igjen.

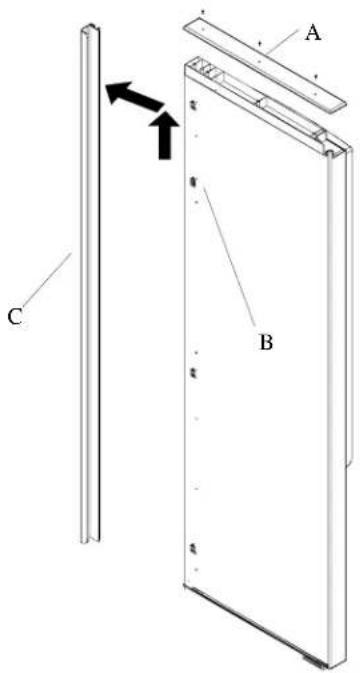

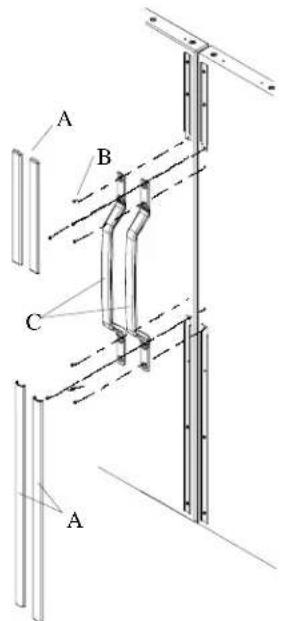

Modeller med utstikkende håndtak i hele dørens lengde

- Fjern den ytterste pyntelisten med en stjernetrekker (noen modeller). Fjern håndtaksdekselet.

- Løft håndtaket opp til det stopper, og trekk det deretter ut fra døren. Klipsene på døren skyves ut av hakkene på baksiden av håndtaket.

A. Topplist B. Håndtaksklips C. Håndtak

Avtaking av håndtak

- Foreta prosedyren i omvendt rekkefølge for å sette på håndtaket igjen.

Vanntilkobling

Vanntilkobling må installeres av en godkjent installatør.

Stabilisering av kjøleskapet og innretting av dørene

Gjør følgende hvis kjøleskapet vugger eller ikke står støtt på gulvet:

• Finn ut hvilket av hjørnene bak som vugger.
• Fjern fotristen for å komme til justeringsskruene.
  • Vri justeringsskruen mot høyre for å heve det hjørnet som vugger.

A. Bakre justeringsskrue
B. Skruer for dørhengsel
C. Fremre justeringsskrue

Stabilisering av kjøleskapet

- Kontroller om overkanten av dørene er vannrette. Hvis de er det, monteres fotristen.

Gjør følgende hvis overkanten av dørene ikke er på linje med hverandre:

• Finn ut hvilken dør som må heves (hvis fotristen ikke er fjernet, skal den fjernes nå).
• Vri justeringsskruen mot høyre for å heve det fronthjørnet på døren som må heves. Justeringsskruen må dreies til dørene er på linje med hverandre.
• Monter fotristen.

A. Vri justeringsskruen mot høyre for å heve døren
B. Fortsett å dreie skruen mot høyre til dørene er på linje med hverandre

Justering av dørene til de er på linje med hverandre

1. Gå gjennom "Sjekkliste for installasjon" i brukerhåndboken sammen med forbrukeren.

Regulatorer

Dette kjøleskapet er konstruert for å brukes ved vanlige husholdningstemperaturer på 13° til 43°C.

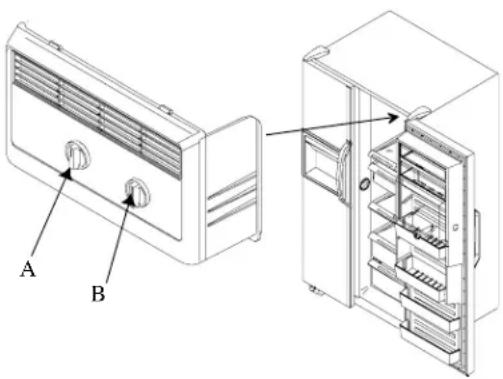

Kjøleskap- og fryserregulatorer (ikke-elektroniske modeller)

Kjøleskap- og fryserregulatorer befinner seg øverst på bakveggen i kjøleskapdelen.

Når fryserregulatoren er slått av, kjøler verken kjøleskapet eller fryseren. Sett først begge regulatorene til 4. Vent ett døgn til kjøleskapet og fryseren har oppnådd ønsket temperatur. 1 er høyeste og 7 er laveste innstilling.

Innstilling av regulatorene

Innstill regulatorene med et husholdningstermometer med en temperaturskala på mellom -21° og 10°C.

Stikk termometeret inn mellom frosne pakker i fryseren. Vent 5 til 8 timer. Hvis temperaturen i fryseren ikke har sunket til -18°C, må regulatoren reguleres med ett tall om gangen. Undersøk igjen etter 5-8 timer.

Sett termometeret i et glass vann midt i kjøleskapet. Vent 5 til 8 timer. Hvis temperaturen i kjøleskapet ikke er 3° til 4°C, må regulatoren reguleres med ett tall om gangen. Undersøk igjen etter 5 til 8 timer.

Touchmatic™ elektronisk regulator (noen modeller)

Finn strømbryteren på høyre side av den svarte boksen midt i kabinettet bak fotristen. Slå på strømbryteren før du begynner programmeringen.

Den elektroniske regulatoren for Touchmatic™ sitter på kjøleskapdøren rett ved siden av håndtakene. Trykk på *-knappen for å aktivere regulatorpanelet. Alle de andre knappene, unntatt knappen for alarm av, forblir inaktive til det trykkes på *-knappen. Etter at knappene først er aktivert, er de programmerbare i minst 10 minutter.

Regulatorene både på kjøleskapet og fryseren er forhåndsinnstilt til 5. Vent ett døgn etter at strømmen er koblet til kjøleskapet og fryseren for å oppnå ønsket temperatur. Juster regulatorene etter ett døgn hvis det er nødvendig. 1 er varmest og 9 er kaldest. Se under "Innstilling av regulatorer" for å innstille regulatoren nøyaktig.

• Juster temperaturen i kjøleskapet eller fryseren ved å trykke på *-knappen, og deretter på knappen for temperaturen i kjøleskapet eller fryseren. Trykk på knappen for varmere eller kaldere for å justere temperaturinnstillingen med ett trinn om gangen. Hvis knappen for varmere eller kaldere holdes inne, justeres temperaturen med mer ett trinn om gangen.

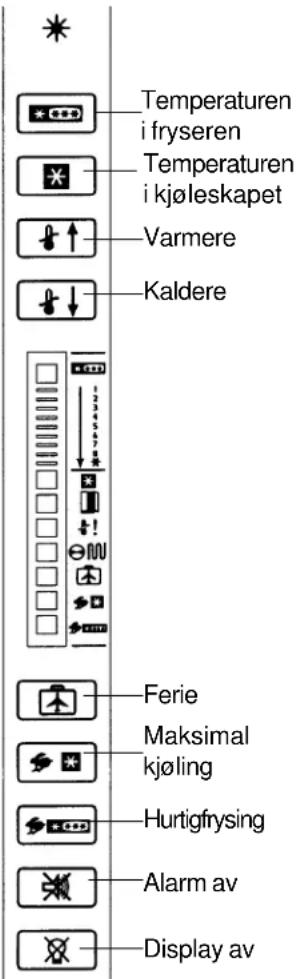

• Illustrasjonen på neste side beskriver knappene for den elektroniske regulatoren.

Feriemodus

I feriemodusen avrimes kjøleskapet sjeldnere når det ikke brukes på lengre tid. Du aktiverer feriemodusen ved å trykke på *-knappen og deretter ferieknappen. Indikatorlampen lyser. Gjenta dette for å deaktivere feriemodusen. Feriemodusen deaktiveres også når kjøleskapet eller fryseren åpnes.

Modus for maksimal kjøling

Modusen for maksimal kjøling justerer temperaturen i kjøleskapet til den laveste innstillingen. Etter 10 timer går temperaturen i kjøleskapet automatisk tilbake til den tidligere innstillingen. Du aktiverer modusen for maksimal kjøling ved å trykke på *-knappen og deretter knappen for maksimal kjøling. Indikatorlampen lyser. Gjenta dette for å deaktivere modusen for maksimal kjøling før automatisk tilbakestilling.

Modusen for hurtigfrysing justerer temperaturen i fryseren til den kaldeste innstillingen. Etter 24 timer går temperaturen i fryseren automatisk tilbake til den tidligere innstillingen. Du aktiverer modusen for hurtigfrysing ved å trykke på *-knappen og deretter knappen for hurtigfrysing. Indikatorlampen lyse. Gjenta dette for å deaktivere modusen for hurtigfrysing før automatisk tilbakestilling.

Innleggingssignal

Et innleggingssignal angir at det er trykt på en knapp og at en kommando ble registrert og akseptert. Innleggingssignalet kan deaktiveres ved å trykke på og holde *-knappen inne i tre til fem sekunder. Tre korte signaler angir at instruksjonene er mottatt. Gjenta dette for å aktivere innleggingssignalet.

Alarm for åpen dør

Alarmen for åpen dør utløses og indikatorlampen blinker hvis én av dørene er åpen i tre minutter. Slå av alarmen for åpen dør ved å trykke på knappen for å slå av alarmen, eller ved å lukke én av dørene. Slå på alarmen for åpen dør ved å trykke på *-knappen og deretter holde knappen inne i tre til fem sekunder. Tre korte signaler høres. Gjenta det ovenstående for å deaktivere alarmen for åpen dør på ubestemt tid.

Alarm for høy temperatur

Alarmen for høy temperatur utløses og indikatorlampen lyser hvis temperaturen i kjøleskapet eller fryseren er høy i to timer. Et blinkende lys angir hvilken avdeling det gjelder. Du kan deaktivere alarmen for høy temperatur ved å trykke på knappen for å slå av alarmen. Alarmen opphører når skapet har oppnådd riktig temperatur.

Termistor-alarm

Termistor-alarmen utløses og indikatorlampene lyser i tur og orden hvis termistoren i kjøleskapet eller fryseren ikke fungerer på riktig måte. Deaktiver displayet ved å trykke på knappen for alarm av.

Ta øyeblikkelig kontakt med en autorisert serviceutøver hvis termistor-alarmen utløses. Hvis knappen for å slå av alarmen trykkes inn, tester termistorregulatoren på nytt for å bekrefte at problemet er løst. Alarmen utløses igjen hvis termistoren fremdeles ikke fungerer som den skal.

Display-lamper

Deaktiver lampene på temperaturdisplayet ved å trykke på *-knappen og deretter trykke på knappen for å slå av displayet. Aktiver lampene på temperaturdisplayet ved å trykke på én av de fem øverste knappene.

Lampe for rengjøring av kondensatorsløyfe

Lampen for rengjøring av kondensatorsløyfen lyser én gang hver tredje måned som en påminnelse om at kondensatorsløyfen må rengjøres. Lampen slokner automatisk etter 72 timer. Deaktiver lampen for rengjøring av kondensatorsløyfen før automatisk tilbakestilling ved å trykke på knappen for å slå av alarmen.

Sjekkliste for installasjon

Denne sjekklisten er bare til eget bruk.

Forbruker Installatør

□ □
□ □
□ □
□ □

Dører

Dørene er på linje med hverandre. (Brukeren bør kontrollere at dørene er på linje med hverandre etter at det er lagt mat i kjøleskapet.)

Dørene til kjøleskapet er helt tette.

Håndtakene er ordentlig festet på dørene.

Modellene Touchmatic™ Electronic og Ice 'N' Water™ Dispenser

Kontroller at ledningskoblingene ved det øvre hengselet er koblet sammen igjen hvis dørende ble tatt av under installering.

Rettstilling

Kjøleskapet står støtt.

Fotristen er ordentlig festet til kjøleskapet.

Ismaskin

Vanntilførselen til kjøleskapet er slått på.

Ingen synlige vannlekkasjer i koblingene mellom vannrørene i huset og kjøleskapet. (Forbrukeren bør kontrollere om det lekker vann fra koblingene etter ett døgn.)

Armen på ismaskinen er i riktig stilling for å produsere is. (Det kan ta fra 24 til 48 timer før den første isen er ferdig.)

Litteratur

Brukerhändboken er gjennomgått, inkludert følgende informasjon:

• Kjøleskap- og fryserregulatorer
• Chiller Fresh ^TM -system
  • Garden Fresh™-grønnsakskuffer
• Normale driftslyder

Merknader

Forbrukerens underskrift

Installatørens underskrift

Datolnstallatørei

OBS!

Kontroller at hyllene er ordentlig festet før noe settes på hyllene, slik at du unngår skade på inventar.

Hyllene i kjøleskapet

Modellene er utstyrt enten med glass- eller trådhyller. Hyllene kan justeres opp eller ned for å imøtekomme individuelle behov for oppbevaring. Noen modeller er utstyrt med Spillsaver™-hyller. Spillsaver-hyller fanger opp litt søl, slik at det er lettere å tørke det opp.

OBS!

Håndter de termisk herdede glasshyllene med varsomhet for å unngå personskade eller skade på inventar. Hyllene kan plutselig knuse hvis de får sprekker eller skraper, eller ved brå temperaturforandringer.

• Ta ut hyllene ved å løfte opp foran, løsne krokene fra metallsporet og deretter trekke dem ut.
• Sett hyllene inn igjen ved å sette krokene inn i metallsporet og senke dem ned foran.

Noen modeller er også utstyrt med EasyGlide™ ä-hyller som kan trekkes ut, slik at det er lettere å få tak i ting som ligger bakerst i skapet.

Chiller Fresh™ null graders påleggskuff (noen modeller)

Chiller Fresh™-systemet er utstyrt med en skuff i en holder. Luft sirkulerer mellom skuffen og holderen. Dette systemet holder maten lenger frisk, og er opptil 3°C lavere enn temperaturen i kjøleskapet.

Chiller Fresh-regulatoren sitter under listen på forkanten av hyllen. Regulatorene justerer mengden av luft som sirkulerer rundt skuffen. Skyv regulatoren til cold (kaldt) for normal kjøleskaptemperatur, eller til coldest (kaldest) for kaldere temperatur. Det kan danne seg iskrystaller på skuffen eller maten når fryseren er innstilt på laveste temperaturinnstilling. Kald luft kan senke kjøleskaptemperaturen. Kjøleskapregulatoren må kanskje justeres.

- Ta ut skuffen ved å løfte og trekke ut. Fjern hyllene ved å løfte opp foran, løsne krokene fra metallsporet og deretter trekke ut.

- Sett hyllen inn igjen ved å sette krokene inn i metallsporet og senke den ned foran. Bruk bare sporene fra 8 til 11. Sett tilbake skuffen ved å skyve den inn. Kontroller at avisningsforkanten er over luftinntaket på sideveggen.

Noen modeller er utstyrt med en ferskvareskuff. Ferskvareskuffen gir oppbevaring uten en holder i kjøleskapet. Se under anvisningen for Chiller Fresh-systemet for hvordan skuffen skal fjernes.

Garden Fresh™-grønnsakskuffer

Garden Fresh-grønnsakskuffer holder grønnsakene friske lenger. Pakk grønnsakene godt inn. Vask ikke grønnsakene før de legges i skuffen. Overflødig fuktighet fører til at grønnsakene blir fortere ødelagt. Kle ikke skuffen med papirhåndklær. Papirhåndklær holder på fuktighet.

Garden Fresh-regulatoren sitter under listen på forkanten av hyllen. Regulatoren justerer fuktigheten i skuffene. Skyv regulatoren til high (høy) for mat med blader, slik som salat, spinat eller kål. Skyv regulatoren til low (lav) for mat med "skinn", som blomkål, mais eller tomater.

Fjern grønnsakskuffene ved å utføre følgende trinn:

OBS!

Händter de termisk herdede glasshyller med varsomhet for å unngå personskade eller skade på inventar. Hyllene kan plutselig knuse hvis de får sprekker eller skraper, eller ved brå temperaturforandringer.

1. Ta ut grønnsakskuffen ved å trekke ut og så løfte forsiden opp.
2. Ta ut hyllen til grønnsakskuffen ved å løfte hyllen opp foran og trekke ut, samtidig som den støttes på undersiden.
3. Sett grønnsakskuffene inn igjen ved å utføre trinn 1 og 2 i omvendt rekkefølge.

Meierivaresenter (noen modeller)

Meierivaresenteret gir grei oppbevaring av matvarer som smør, ost osv.

Meierivaresenteret kan justeres, alt etter oppbevaringsbehov. Det kan også fjernes i forbindelse med rengjøring ved å utføre følgende trinn:

• Fjern dekselet på meierivaresenteret ved å åpne dekselet. Skyv dekselet innover ved dreiepunktene, og trekk det ut. Løft meierivaresenteret opp og trekk ut for å fjerne det.
• Sett meierivaresenteret inn igjen ved å utføre prosedyren i omvendt rekkefølge.

Temperaturregulert Beverage Chiller™ (drikkevaresenter) holder drikkevarene opp til 3 °C kaldere enn i selve kjøleskapet. Luft fra fryseren passerer via luftinntak gjennom drikkevaresenteret. Luftinntakene befinner seg på innerveggen til kjøleskapdøren.

Regulatoren for drikkevaresenteret er plassert på den venstre veggen i kjøleskapet. Regulatorene justerer mengden av luft som sirkulerer gjennom drikkevaresenteret. Vri kontrollen til cold* (kaldt) for

normal kjøleskaptemperatur, eller til coldest** (kaldest) for lavere temperatur.

A. Venstre kjøleskapvegg foran B. Temperaturregulator
Illustrasjon av regulatoren for Beverage Chiller

Beverage Chiller kan justeres for å tilpasses behovene for oppbevaring. Den kan også fjernes for rengjøring. Følg disse trinnene for å fjerne Beverage Chiller:

• Ta tak i Beverage Chiller på hver side, løft opp og trekk den ut for å fjerne den.
• Beverage Chiller settes tilbake igjen ved å skyve den mellom ønskede hylleskinner i dørbekledningen og trykke den ned på plass.

Viktig!:

For at Beverage Chiller skal fungere effektivt, skal ett av de 3 inntakshullene for kaldluft være på linje med hakket i høyre dørramme.

- Hvis dørsporet for Beverage Chiller blir vasket, skal det smøres med vaselin for at dekselet på kjøledøren skal fungere på riktig måte.

Dørskuffer og -hyller

Dørhyller er justerbare for å imøtekomme individuelle behov for oppbevaring.

• Dørhyllene tas ut ved å trykke dem opp og trekke ut.
• Sett dørhyllene inn igjen ved å skyve dem inn mellom hyllesporene og trykke ned på plass.

Støtte for høye pakker (noen modeller)

Den høye støtten for høye pakker holder høye ting på plass. Støtten passer i alle dørhyller. Støtte for høye pakker i dørhyllene i kjøleskapet kan justeres i to forskjellige høyder.

Sett pakkestøtten i hullene på hver side av dørhyller eller hyllefronter.

• Monter støtten for høye pakker med knottene på støtten vendt utover hvis du ønsker høy innstilling.
• Monter støtten for høye pakker med knottene på støtten vendt innover hvis du ønsker en lavere innstilling. Knottene sklir inn i hakk i hullene på støtten foran på innsiden av hyllen.

A. Støtte for høye pakker

Montering av støtte for høye pakker

OBS!

Kontroller at hyllene er ordentlig festet før noe settes på hyllene igjen, slik at du unngår skade på inventar.

Automatisk ismaskin (noen modeller)

- Kontroller at isbeholderen er på plass og at armen i ismaskinen er nede.

• Etter at fryseren har nädd normal temperatur, fylles ismaskinen med vann og begynner å arbeide. Det kan ta fra 24 til 48 timer før den første isen er ferdig. Ismaskinen produserer 7 til 9 porsjoner med is i løpet av ett døgn under ideelle forhold.
• Etter at isterningen er dannet, slipper ismaskinen den ned i isbeholderen. Armen i ismaskinen heves og senkes under isproduksjonen. Når isbeholderen er full, slår armen i ismaskinen av isterningsproduksjonen. Kast de tre første porsjonene med is etter at kjøleskapet er koblet til røropplegget i huset, og etter at ismaskinen ikke har vært brukt på en stund.
• Stopp isproduksjonen ved å heve armen i ismaskinen. Et tydelig klikk høres när armen har kommet i riktig stilling. Armen til ismaskinen holder seg i denne stillingen til den skyves ned.

OBS!

Vær oppmerksom på følgende for å unngå at ismaskinen blir ødelagt:

• Bruk ikke makt när armen til ismaskinen skal skyves opp eller ned.
• Isterningbeholderen skal ikke brukes til å legge eller oppbevare noe i.

Stor-Mor® system

Trådkurver til å trekkes ut gir lett tilgang til matvarer som ligger innerst, og trådkurvene (noen modeller) kan flyttes opp eller ned for å imøtekomme individuelle behov for oppbevaring.

• Ta ut kurvene ved å trekke dem ut og løfte opp. Sett dem tilbake ved å plassere kurvene på sidesporene, vippe dem mot høyre side og bakover til den runde knotten er bak stopperen på skinnen.
• Ta ut hyllen ved å løfte den høyre siden av hyllen ut av klipset og trekke den ut av monteringshullene på venstre side. Gjør dette i omvendt rekkefølge når hyllen skal settes inn igjen.

A. Trådhyller B. Trådkurver
Fryserkurver og -hyller

Ice 'N' Water™-dispenser (noen modeller)

Vær oppmerksom på følgende for å unngå personskade eller skade på inventar:

• Bruk ikke dispenseren när fryserdøren er åpen.
• Stikk ikke fingre, hender eller gjenstander inn i dispenseråpningen.
• Bruk ikke skarpe gjenstander til å knuse isen.

Bruk av vanndispenser

Det tar ca. 1 minutt før vannet kommer ut etter at dispenseren trykkes inn for første gang etter vanntilkobling. Tøm ut de første 10 til 14 beholderne med vann etter at kjøleskapet er koblet til røropplegget i huset, og etter at vanndispenseren ikke har vært brukt på en stund.

• Tapp vann ved å trykke glasset eller koppen mot vanndispensersperren.
• Stopp vanntappingen ved å slippe opp trykket mot sperren. Litt vann kan fortsatt renne ut. Oppsamlingsbeholderen er ikke selvdrenerende. Større mengder søl bør tørkes opp.

Bruk av isdispenser

Unngå skade på eiendeler ved ikke å helle is rett ned i tynne glass, fin porselen eller skjørt krystall.

- Velg isterninger eller knust is ved å skyve spaken på dispenserpanelet. Tapp is ved å trykke glasset eller koppen mot isdispensersperren.

Viktig!:

Reduser mulighetene for at knust is spruter utover ved å holde glasset eller koppen rett under isrennen og så høyt som mulig i dispenserområdet.

Plassering av kopp i dispenser

• Stopp istappingen ved å slippe opp trykket mot sperren før beholderen er full. Litt is fortsetter å komme ut.
  Fjern ikke beholderen før siste rest av isen kommer ut.

Vær oppmerksom på at isdispensermotoren er konstruert slik at den stanser etter 3 til 5 minutter hvis isen tappes kontinuerlig. Motoren tilbakestilles etter 3 minutter, slik at tappingen kan fortsette.

Det kan oppstå et kort opphold når det byttes mellom is- terninger og knust is. Knust is vil variere i størrelse og form. Det kan danne seg "snø" på døren og isrennen ved gjentatt tapping av knust is. La "snøen" fordampe eller tørk den vekk.

Dispenseren fungerer bare med isterninger i én størrelse og med halvmåneform. Hell ikke isterninger du kjøper eller isterninger med forskjellig form i isbeholderen.

Fjerning av isbeholder

• Fjern isbeholderen ved å løfte den opp og trekke den ut.
• Sett tilbake isbeholderen ved å skyve den inn til beholderen låses på plass. Isbeholderen må låses på plass for at dispenseren skal fungere på riktig måte. Hvis det er vanskelig å lukke fryserdøren, er ikke beholderen satt ordentlig på plass.

Dispenserlampe

Et lys aktiveres ved tapping av is eller vann.

- Lyset kan slås på eller av ved å trykke på bryteren som sitter under dispenseren og til venstre for isdispensersperren.

A. Lysbryter for dispenser
Plassering av lysbryteren for dispenseren

Smak og lukt

Vær oppmerksom på følgende for å redusere vanskeligheter med smak og lukt:

• Pakk maten i tette beholdere eller vanntette poser.
• Ta kontakt med det lokale vannverket for å få mer inngående hjelp hvis problemet ikke lar seg løse.
• Skift filterkassett hvis kjøleskapet har et eksternt vannfilter. Se fremgangsmåte for å skifte filter under Water Filtration System Installation and Operating Instructions (Installasjons- og bruksanvisning for vannfiltersystem).

Behandling og rengjøring

ADVARSEL!

Trekk kjøleskapet ut av stikkontakten før rengjøring for å unngå elektrisk støt, som kan forårsake alvorlig personskade eller dødsfall. Sett kjøleskapet i stikkontakten igjen etter rengjøring.

Obs!

Les og følg alle vaskemiddelprodusentens anvisninger for å unngå personskade eller skade på inventar.

Generelt

1. Vask overflatene med natron oppløst i varmt vann. Bruk en myk klut til å vaske overflatene.
2. Skyll overflatene med varmt vann. Tørk overflatene med en myk, ren klut.
3. Bruk ikke følgende produkter:
4. Skuremidler eller sterke vaskemidler, salmiakk, blekemidler med klor osv.
5. Konsentrerte vaske- eller løsemidler.
6. Metallskrubber.
   Disse produktene kan skrape opp, lage sprekker eller misfarge overflatene.
7. Vask ikke beholdere, hyller osv. i oppvaskmaskinen.

Fjerning av lukt

1. Ta ut all mat og trekk strømledningen ut av stikkontakten.
2. Vask alle innvendige flater, som tak, gulv og vegger, i henhold til anvisningene under "Generelt". Vær spesielt oppmerksom på hjørner, sprekker og fordypninger. Vask alle skuffer, hyller og tetningslister.
3. Sett strømledningen til kjøleskapet i stikkontakten igjen, og sett maten tilbake i kjøleskapet. Vask og tørk alle flasker, beholdere og glass. Pakk maten i tette, forseglede beholdere for å hindre fortsatt lukt. Undersøk om lukten er borte etter ett døgn.

Utfør følgende trinn dersom lukten ikke er forsvunnet.

1. Utfør trinn 1 og 2.
2. Sett grønnsakskuffene på den øverste hyllen i kjøleskapet. Legg sammenkrøllet avispapir uten fargetrykk i kjøleskapet og fryseren, inkludert i dørene.
3. Strø grillkull utover på avispapiret.
4. Lukk dørene og la skapet stå slik i 24 til 48 timer.
5. Fjern grillkullet og avispapiret.
6. Utfør trinn 2 og 3.

Ta kontakt med kundeserviceavdelingen dersom lukten ikke er forsvunnet. Telefonnummer står oppført i delen Modellkjennemerker.

Lim

1. Fjern limrester ved å gni tannpasta på limet med fingrene til limet løsner.
2. Skyll overflatene med varmt vann. Tørk overflaten med en myk, ren klut.

1. Sørg for at tetningslistene alltid er rene. Vask dørens tetningslister hver tredje måned i henhold til anvisningene under "Generelt".
2. Smør på et tynt lag med vaselin på hengselsiden av tetningslisten på døren for å holde listene myke.

Kondensatorsløyfe

Rengjør kondensatorsløyfen hver tredje måned for å oppnå optimal ytelse fra kjøleskapet. Oppsamlet støv og lo kan forårsake følgende:

• Redusert kjøling
  • Høyere strømforbruk

• I sjeldne tilfeller kan kompressoren gå i stykker

• Fjern fotristen ved å ta tak på hver side og trekke forover.

• Rengjør overflaten på forsiden av kondensatorsløyfen med munnstykket på støvsugerslangen.
• Sett fotristen tilbake ved å træ klipsene inn i hullene og klemme den på plass.

OBS!

Unngå skade på inventar ved å beskytte myke vinylgulv eller annet gulvbelegg med papp, matter eller annet beskyttende materiale.

1. Trekk kjøleskapet ut fra veggen. Støvsug risten over vifteuttaket bak på kjøleskapet med børsten på støvsugeren.

Glasshyller

OBS!

Händter de termisk herdede glasshyller med varsomhet for å unngå personskade eller skade på inventar. Hyllene kan plutselig knuse hvis de får sprekker eller skraper, eller ved brå temperaturforandringer.

Ta ut hyllene ved å løfte opp foran, løsne krokene fra metallsporet og deretter trekke ut. Legg hyllen på et håndkle. La hyllene oppnå romtemperatur før de vaskes.

Vask kriker og kroker ved å utføre følgende trinn:

1. Bruk mildt vaskemiddel og børst oppløsningen inn i alle kriker og kroker med en stiv plastbørste. La det stå i 5 minutter.
2. Spray varmt vann inn i alle kriker og kroker med spyleutstyret på springen.
3. Tørk hyllene grundig og sett den tilbake ved å sette krokene inn i metallsporet og senke hyllen ned foran.

Lyspærer

ADVARSEL!

Koble fra strømmen til kjøleskapet før lyspærene skal skiftes for å unngå elektrisk støt, som kan forårsake alvorlig personskade eller dødsfall. Koble til strømmen igjen etter at lyspæren er skiftet.

OBS!

Vær oppmerksom på følgende for å unngå personskade eller skade på inventar:

Modeller med kjøleskap oppe uten dispenser fryser

• Fjern dekselet over lyspæren ved å fjerne den 6 mm sekskantskruen. Se inni lyssokkelen for wattstyrke på ny lyspære.
• Monter dekselet over lyspæren ved å skru i den 6 mm sekskantskruen.

A. Lyspære B. Lyspæredeksel C. Skruer
Fjerning av lyspæren i øvre kjøleskap

Modeller med kjøleskap nede (noen modeller)

• Fjern dekselet over lyspæren ved å fjerne skruen. Se inni lyssokkelen for wattstyrke på ny lyspære.
• Monter dekselet over lyspæren ved å plassere dekselet over lyspæren. Sett det i, og stram skruen.

A. Lyspære B. Lyspæredeksel C. Skrue
Fjerning av lyspæren i nedre kjøleskap

Fryser

1. Fjern isbeholderen ved å løfte den opp og trekke ut.
2. Fjern dekselet over lyspæren ved å skru ut skruen. Se inni lyssokkelen for wattstyrke på ny lyspære.
3. Sett tilbake dekselet over lyspæren ved å holde dekselet på plass over lyspæren. Sett det i, og stram skruen.
4. Sett tilbake isbeholderen ved å skyve den inn til den låses på plass.

A. Lyspæredeksel B. Lyspære
C. Skrue

Fjerning av lyspæren i fryseren

Ice 'N' Water™-dispenser (noen modeller)

Lyspæren sitter mellom dispenserarmene.

Utskifting av lyspæren for dispenserlampen

Dette nye kjøleskapet kan være en erstatning for et kjøleskap med en annen design, som var mindre strømsparende eller mindre av størrelse. Moderne kjøleskap har nye funksjoner og er langt mer energisparende. Derfor kan visse lyder være ukjente. Disse lydene er normale og du vil snart bli vant til dem. Disse lydene er også tegn på at kjøleskapet fungerer og virker som det skal.

1. Fryserregulatoren klikker när kompressoren starter og stopper.
2. Fryserviften lager blåselyder.
3. Lukket system (kjøleelement og varmeveksler). Frysevæsken gurgler, bruser eller høres ut som vann som koker.
4. Avrimingselement lager frese-, visle- eller bruselyder.
5. Kondensatorviften lager blåselyder.
6. Kompressoren har en høy summende eller pulserende lyd.
7. Isterninger fra ismaskinen (noen modeller) faller ned i isboksen.
8. Avrimingselement lager frese-, visle- eller bruselyder. Isboret til ismaskinen (Ice 'N' Water™ Dispenser-modeller) summer når isboret går rundt under tømming av is. Isboret sitter i fryserdøren (ikke vist).
   Vannventilen for ismaskinen (noen modeller) summer når ismaskinen fylles med vann. Dette skjer enten kjøleskapet er koblet til vann eller ikke. Hvis kjøleskapet ikke er koblet til en vannkran, stanses lyden ved å heve armen til ismaskinen til av-stilling. Vannventilkoblingen sitter på baksiden, nederst i venstre hjørne (ikke vist).
   Skumisolasjon er svært energibesparende og har fremragende isolasjonsevne. Isolasjonsskum er imidlertid ikke like lydisolerende som glassfiber, som ble benyttet tidligere. (ikke vist)

Kjøleskapet virker ikke.

• Kontroller at fryserregulatoren er på.
• Kontroller at strømledningen står i kontakten.

- Kontroller sikringen eller strømbryteren. Sett strømledningen til et annet apparat i stikkontakten.

- Vent i 40 minutter for å se om kjøleskapet starter igjen. Hvis fryserregulatoren er på, lysene virker, men 2 vifter og kondensatorsløyfen ikke virker, kan grunnen være at kjøleskapet er inne i en avrimingsprosess.

Kjøleskapet virker fremdeles ikke.

- Trekk kjøleskapet ut av stikkontakten. Flytt maten til en annen enhet, eller legg tørris i fryseren for å bevare maten. Garantien gjelder ikke tap av mat. Les garantien og finn ut hva som dekkes.

- Ring leverandøren av hvitevaren for å finne en autorisert Amana-tekniker.

Temperaturen på maten er for høy.

- Mat som nettopp er lagt i kjøleskapet, må få tid til å oppnå kjøleskap- eller frysertemperatur.

- Kontroller at tetningslistene på dørene er tette.

• Rengjør kondensatorsløyfen.

- Juster regulatorene i kjøleskapet og/eller fryseren.

Temperaturen i Chiller Fresh™ systemet er for høy.

• Vri regulatoren til en kaldere innstilling

• Vri fryserregulatoren til en kaldere innstilling.

Temperaturen på maten er for lav.

• Rengjør kondensatorsløyfen.

- Juster regulatoren i kjøleskapet.

- Vri fryserregulatoren til en høyere innstilling. Det kan ta flere timer før temperaturen er riktig justert.

- Ett av de 3 inntakshullene for kaldluft i drikkevaresenteret er ikke på linje med hakket på høyre side av dørkarmen.

Kjøleskapet kjører for ofte.

- Dette kan være normalt for å beholde en jevn temperatur.

- Dørene kan ha vært åpnet for ofte, eller holdt åpne i lengre perioder.

- Mat som nettopp er lagt i kjøleskapet, må få tid til å oppnå kjøleskap- eller frysertemperatur.

• Rengjør kondensatorsløyfen.

- Juster fryserregulatoren.

- Kontroller at tetningslistene på dørene er tette.

Vanndråper danner seg inni kjøleskapet.

- Dette er vanlig i perioder med høy luftfuktighet eller hvis dørene åpnes for ofte.

- Kontroller tetningslistene på dørene.

Vanndråper danner seg utenpå kjøleskapet.

- Kontroller at tetningslistene på dørene er helt tette.

Garden Fresh™-grønnsakskuffene eller Chiller Fresh™-systemet er vanskelig å lukke igjen.

- Undersøk om pakker hindrer skuffen i å skyves ordentlig igjen.

- Kontroller at skuffen er satt inn på riktig måte.

- Vask sporene til skuffen med varmt såpevann. Skyll og tørk grundig.

- Kontroller at kjøleskapet står vannrett.

Lukt i kjøleskapet.

- Se anvisninger under "Fjerning av lukt" i avsnittet "Behandling og rengjøring" for hvordan du fjerner lukt.

Kjøleskapet eller ismaskinen lager uvante eller høye lyder.

- Kontroller at vannet fra røropplegget i huset när fram til vannventilen.

- Kontroller at ledningsopplegget til ismaskinen er satt ordentlig i de riktige hullene.

- Kontroller om det er en knekk på kobber- eller plastrøret. Fjern eventuell knekk, eller skift ut røret.

- Kontroller elektriske koblinger til vannventilsløyfen og koblingsblokken på kjøleskapkabinettet.

- Kontroller at fryseren holder riktig temperatur.

Isterningene lukter.

- Se anvisninger under "Fjerning av lukt" i avsnittet "Behandling og rengjøring" for hvordan du fjerner lukt.

- Kast isen og vask isbeholderen eller -brettene oftere. Isterningene er porøse og tar lett til seg lukt.

Isterningene sitter sammen eller "skrumper".

- Tøm isbeholderen eller -brettene oftere. Isterningene kan henge sammen eller "krympe" hvis ismaskinen ikke brukes så ofte.

Det danner seg is på inntaksrøret til ismaskinen.

- Kontroller vanntrykket. Lavt vanntrykk forårsaker at ventilen lekker. Selvgjennomborende ventiler forårsaker lavt vanntrykk. Amana anbefaler bruk av kobberrør til å koble kjøleskapet til røropplegget i huset. Bruk ikke selvgjennomborende ventiler. Amana er ikke ansvarlig for skade på inventar som følge av feil vanntilkobling.

Dette kjøleskapet er konstruert til å være ett av de mest strømsparende kjøleskapene på markedet. Strømforbruket kan reduseres på følgende måte:

• Bruk kjøleskapet i normal innetemperatur, som er mellom 13° og 43°C, og plasser det ikke nær varmekilder eller i direkte sollys.
• Innstill ikke regulatoren for Chiller Fresh™-systemet på lavere temperatur enn nødvendig.
• Sørg for at fryseren er full.
• Hold dørens tetningslister rene og smidige. Skift dem ut hvis de er utslitt.
• Hold kondensatorsløyfen ren.

Utfør følgende trinn ved kortere ferier:

1. Fjern ferskmat. Garantien gjelder ikke tap av mat. Les garantien og finn ut hva som dekkes.
2. Hvis det er installert ismaskin, skal armen til ismaskinen settes i av-stilling.

Utfør følgende trinn ved lengre ferier:

1. Tøm kjøleskapet og fryseren.
2. Trekk kjøleskapet ut av stikkontakten.
3. Vask kjøleskapet og tetningslistene på døren, slik som beskrevet under "Generelt" i avsnittet "Behandling og rengjøring".
4. La dørene stå åpne, slik at luften innvendig får sirkulere.
5. Hvis det er installert ismaskin, skal vanntilførselen til kjøleskapet skrus av, og armen til ismaskinen settes i av-stilling.

Περιεχόμενα
