KÄYTTÖOHJE XRS S 264 BB BW AMANA

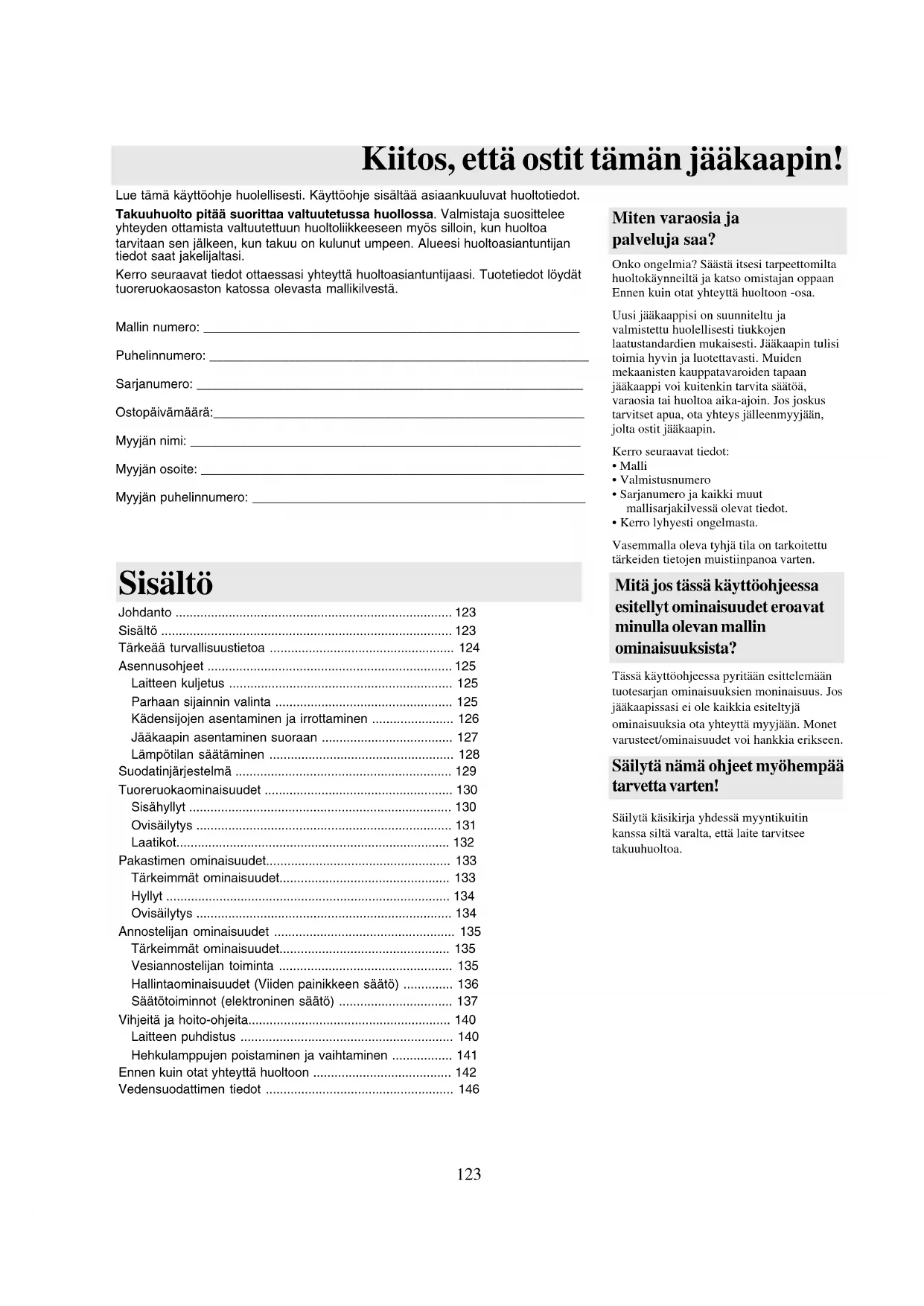

Kiitos, että ostit tämän jääkaapin!

Lue tämä käyttöohje huolellisesti. Käyttöohje sisältää asiaankuuluvat huoltotiedot.

Takuuhuolto pitää suorittaa valtuutetussa huollossa. Valmistaja suosittelee yhteyden ottamista valtuutettuun huoltoliikkeeseen myös silloin, kun huoltoa tarvitaan sen jälkeen, kun takuu on kulunut umpeen. Alueesi huoltoasiantuntijan tiedot saat jakelijaltasi.

Kerro seuraavat tiedot ottaessasi yhteyttä huoltoasiantuntijaasi. Tuotetiedot löydät tuoreruokaosaston katossa olevasta mallikilvestä.

Mallin numero:

Puhelinnumero:

Sarjanumero:

Ostopäivämäärä:

Myyjän nimi:

Myyjän osoite:

Myyjän puhelinnumero:

Sisältö

Johdanto 123

Sisältö 123

Tärkeää turvallisuustietoa 124

Asennusohjeet 125

Laitteen kuljetus 125

Parhaan sijainnin valinta 125

Kädensijojen asentaminen ja irrottaminen 126

Jääkaapin asentaminen suoraan 127

Lämpötilan säätäminen 128

Suodatinjärjestelmä 129

Tuoreruokaominaisuudet 130

Sisähyllyt 130

Ovisäilytys 131

Laatikot.... 132

Pakastimen ominaisuudet.... 133

Tärkeimmät ominaisuudet.... 133

Hyllyt 134

Ovisäilytys 134

Annostelijan ominaisuudet 135

Tärkeimmät ominaisuudet.... 135

Vesiannostelijan toiminta 135

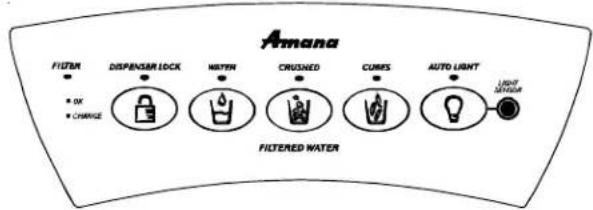

Hallintaominaisuudet (Viiden painikkeen säätö) 136

Säätötoiminnot (elektroninen säätö) 137

Vihjeitä ja hoito-ohjeita.... 140

Laitteen puhdistus 140

Hehkulamppujen poistaminen ja vaihtaminen 141

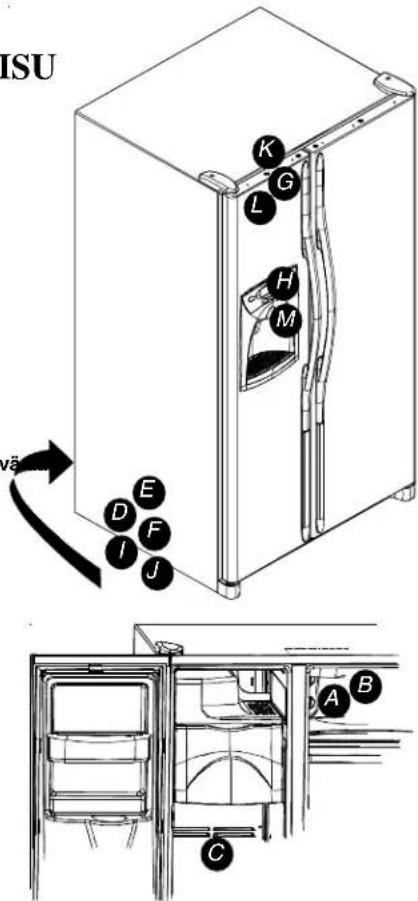

Ennen kuin otat yhteyttä huoltoon 142

Vedensuodattimen tiedot 146

Miten varaosia ja palveluja saa?

Onko ongelmia? Säästä itsesi tarpeettomilta huoltokäynneiltä ja katso omistajan oppaan Ennen kuin otat yhtcyttä huoltoon -osa.

Uusi jääkaappisi on suunniteltu ja valmistettu huolellisesti tiukkojen laatustandardien mukaisesti. Jääkaapin tulisi toimia hyvin ja luotettavasti. Muiden mekaanisten kauppatavaroiden tapaan jääkaappi voi kuitenkin tarvita säätöä, varaosia tai huoltoa aika-ajoin. Jos joskus tarvitset apua, ota yhteys jälleenmyyjään, jolta ostit jääkaapin.

Kerro seuraavat tiedot:

• Malli
- Valmistusnumero
- Sarjanumero ja kaikki muut mallisarjakilvessä olevat tiedot.
- Kerro lyhyesti ongelmasta.

Vasemmalla oleva tyhjä tila on tarkoitettu tärkeiden tietojen muistiinpanoa varten.

Mitä jos tässä käyttöohjeessa esitellyt ominaisuudet eroavat minulla olevan mallin ominaisuuksista?

Tässä käyttöohjeessa pyritään esittelemään tuotesarjan ominaisuuksien moninaisuus. Jos jääkaapissasi ei ole kaikkia esiteltyjä ominaisuuksia ota yhteyttä myyjään. Monet varusteet/ominaisuudet voi hankkia erikseen.

Säilytä nämä ohjeet myöhempää tarvetta varten!

Säilytä käsikirja yhdessä myyntikuitin kanssa siltä varalta, että laite tarvitsee takuuhuoltoa.

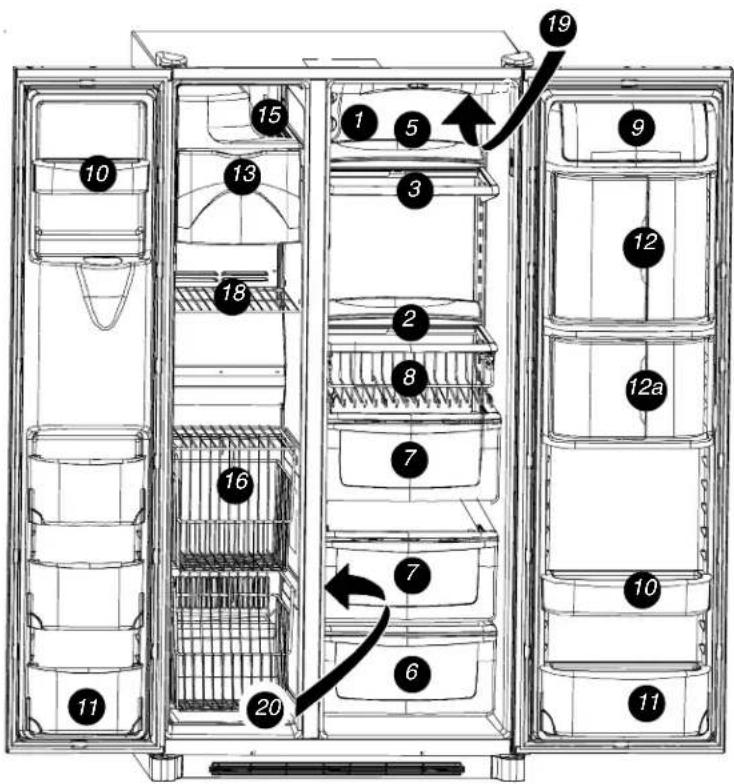

Ominaisuudet

1. Temp Assure ^® -säätimet

2. Spill Saver™-hylly

3. Spill Saver™ Easy Glide™-hylly

4. Side Glideä -hyllyt (ei näkyvissä)

5. Takahyllyn jatkeet

6. Deli/Crisper -laatikko

7. Crisper-laatikko

8. Beverage Organizer™ -juomien järjestelyosa

9. Maitotuoteosasto

10. Ovilaatikot

10a. Laatikon pitimet (ei näkyvissä)

1. Uloskääntyvät ovilaatikot

2. Lämpötilasäädelty juomanjäähdytin Beverage Chiller™

12a. Mini-beverage Chiller™

1. Jääpala-astia

2. Jääpalakone (ei näkyvissä)

3. Jäätelöhylly

4. Stor-Mor °° -järjestelmä

5. Ritilähyllyt (ei näkyvissä)

6. Kiinteät pakastinhyllyt

7. Vedensuodatin (ei näkyvissä)

8. Ilmansuodatin (ei näkyvissä)

9. Valot (ei näkyvissä)

Ylempi tuoreruokaosasto

Alempi tuoreruokaosasto

Pakastin

Annostelija

Tärkeää turvallisuustietoa

Tunnista turvallisuussymbolit, -sanat ja -merkit

VAARA

VAARA – Välitön vaara, joka JOHTAA vakavaan ruumiinvammaan tai kuolemaan.

VAROITUS

VAROITUS – Vaaroja tai vaarallisia toimenpiteitä, jotka VOIVAT johtaa vakavaan ruumiinvammaan tai kuolemaan.

HUOMIO

HUOMIO – Vaaroja tai vaarallisia toimenpiteitä, jotka VOIVAT johtaa lievään ruumiinvammaan tai tuote- tai omaisuusvahinkoon.

Mitä sinun tulee tietää turvallisuusohjeista

Tässä käyttöohjeessa esitetyt varoitukset ja turvaohjeet civät ole kaiken kattavia. Toimi järkevästi, varovaisesti ja huolellisesti asentaessasi, huoltaessasi tai käyttäessäsi jääkaappia. Kohdatessasi ongelmia joita et ymmärrä, ota yhteys jakelijaasi tai valmistajaan.

VAARA

Noudata seuraavia turvatoimia. Näin vähennetään loukkaantumisen ja kuoleman vaaraa:

Jääkaapin asianmukainen hävittäminen

TÄRKEÄÄ: Lasten jääminen jääkaapin sisään ja tukehtuminen ei ole kadonnut ongelma. Hävitetyt ja hylätyt jääkaapit ovat edelleen vaarallisia, vaikka ne jätettäisiin odottamaan siirtoa "vain muutamaksi päiväksi". Jos olet hankkiutumassa eroon vanhasta jääkaapistasi, noudata alla olevia ohjeita, jotta onnettomuudet voidaan välttää.

- Jätä hyllyt paikoilleen, jolloin lapset eivät pääse kiipeämään sisälle helposti.

Nämä ohjeet on tarkoitettu auttamaan sinua jääkaapin asentamisessa. Valmistaja ei ole vastuussa väärin suoritetusta asennuksesta.

Toimenpiteet...

Jääkaapin saa kytkeä käyttökuntoon vain asiantunteva sähköasentaja näitä asennusohjeita noudattaen. Mittaa oven avauma ja syvyys sekä jääkaapin leveys. Irrota ovet ja kädensijat tarvittaessa. Sähköasentajan on suoritettava seuraavat toimenpiteet:

1. Noudata paikallisen vesi- ja sähköyhtiön kytkentäsäännöksiä.
2. Kytke vesijohto paikalleen ennen sähkön kytkemistä.

Sähköjohdon saa huoltaa tai vaihtaa vain asiantunteva huoltoasentaja.

Asennusvaatimukset

1. Asenna maadoitettuun pistorasiaan erillisellä 230 - 240 voltin, 50 hertsin, 10 ampeerin Y-liitintyypin virtajohdolla.
2. Suojaa pehmeä lattiamateriaali pahvilla tai matoilla.
3. Asenna laite lattialle, jonka kantavuus on 429 kg.
4. Jätä 5 mm:n tila jääkaapin sivulle ja jätä yli 60 cm:n syvyisissä malleissa 12,7 cm:n tila jääkaapin päälle.
5. 60 cm syvät mallit.

Leikkaa asennusaukon päällilevy 45° kulmaan, jos päällilevyssä on 25 mm ylimääräistä.

Jätä 5 mm:n tila jääkaapin kummallekin sivulle ja jätä 7 mm sen päälle asennuksen ja suoristamisen helpottamiseksi.

Kaapin takana ei tarvita vähimmäistilaa.

Puisen pohjan irrottaminen

HUOMIO

Puisen pohjan irrottamisessa on oltava mukana kaksi henkilöä henkilö- ja omaisuusvahinkojen välttämiseksi.

1. Teippaa ovet kiinni, etteivät ne avaudu odottamatta.
2. Liu'uta laitevaunu jääkaapin sivun alle.
3. Kääri jääkaappi huopaan tai vastaavaan. Pujota kiinnitysnauha jääkaapin ympärille. Aseta kuljetuslaatikosta löytyvät vaahtomuoviset tyynyt kiinnitysnauhan alle. Kiristä nauha tiukaksi.
4. Laske laitevaunu lattialle laitevaunun kädensijojen ollessa pohjalla.
5. Irrota kaksi ylintä pulttia luisukiskosta.
6. Aseta jääkaappi ja laitevaunu uudelleen pystysuoraan. Irrota kiinnitysnauha.
7. Liu'uta laitevaunu jääkaapin vastakkaisen sivun alle.
8. Toista kohdat 3 - 5.
9. Irrota puinen pohja.
10. Aseta jääkaappi ja laitevaunu uudelleen pystysuoraan ja irrota laitevaunu.

TÄRKEÄÄ:

Älä jätä jääkaappia sivuttain pidemmäksi aikaa kuin pulttien irrottamiseen tarvitaan.

Ovien ja saranoiden irrotus ja vaihto

- Ovien ja saranoiden irrotuksen ja vaihdon saa suorittaa vain pätevä huoltoasiantuntija.

Asennusohjeet

Kädensijojen asentaminen ja irrottaminen

Kädensijat sijaitsevat jääkaapin tuoreruokaosastossa. Muut osat löytyvät asennusohjeiden joukosta.

Mallit, joissa on täyspitkät ulkonevat kädensijat (ei ruostumatonta terästä)

1 Irrota kaksi 14 tuuman kuusiomutteria jääkaapin ja pakastimen ovien alaosasta.

3 Kiinnitä kohdassa 1. poistetut ruuvit reikiin.

2 Aseta kädensijat samaan tasoon ala- ja yläosassa olevien kiinnikkeiden kanssa ja liu'uta alaspäin, kunnes kädensijoissa olevat ruuvinreiät sopivat yhteen ovessa olevien ruuvinreikien kanssa.

4 Aseta lista kädensijojen alaosien pääll.

Kädensijojen irrottaminen asentamisen jälkeen...

- Kädensijojen irrotus tapahtuu päinvastaisessa järjestyksessä (vaiheet 3 - 4).

HUOMAUTUS: Kädensijat saattavat olla tiukassa.

Poistettaessa vedä ylös- ja ulospäin.

Mallit, joissa on puolipitkät ulkonevat kädensijat (ei ruostumatonta terästä)

1 Irrota neljä ¼ tuuman kuusiomutteria ovien ala- ja yläosista.

3 Napsauta kädensijojen värillinen lista ruuvinreikien päälle, kädensijojen ala- ja yläpuolilla.

- Asanna lista työntämällä suuri pyöreä pää ensin sisään.

2 Kohdista kädensijat ruuvinreikien kanssa ja kiinnitä kohdassa 1. irrotetut ruuvit.

Kädensijojen irrottaminen asentamisen jälkeen

Kädensijat voi joutua irrottamaan, jos laitetta siirretään ahtaissa tiloissa.

- Kädensijojen irrotus tapahtuu päinvastaisessa järjestyksessä (vaiheet 2 ja 3).

TÄRKEÄÄ: Välttyäksesi vahingoittamasta kädensijoja, käytä teipillä suojattua ruuvitaltan terää värillisen listan poistamiseen.

VAROITUS

Kahvoja irrotettaessa ja asennettaessa on oltava erittäin varovainen, jotta vältetään terävien reunojen aiheuttamat vakavat loukkaantumiset.

Mallit, jotka ovat ruostumatonta terästä

1 Irrota oven alempi kiinnitin ¼ tuuman kuusiomutteriavaimella.

3 Aseta kädensijan toinen pää oven yläosassa olevan kiinnittimen päälle ja liu 'uta niin ylös kuin mahdollista.

2 Paikanna kädensijan alaosassa oleva esiporattu reikä ja aseta kädensijan ontto pää oven alemman kiinnittimen päälle.

4 Laita ¼ tuuman kuusiomutteriavain esiporattuun reikään ja kiristä mutteri.

Asennusohjeet

Kädensijoen asentaminen jatkoa

Mallit, jotka ovat ruostumatonta terästä jatkoa

5 Aseta ruuvitulppa esiporattuun reikään.

6 Toista kohdat 2 - 5 asentaaksesi pakastimen kädensijan.

Kädensijojen irrottaminen ... asentamisen jälkeen

- Kädensijojen irrotus tapahtuu päinvastaisessa järjestyksessä (vaiheet 2 - 5).

TÄRKEÄÄ: Välttyäksesi vahingoittamasta kädensijoja, käytä teipillä suojattua ruuvitaltan terää ruuvitulppien poistamiseen.

Vesijohdon kiinnittäminen

- Vesijohdon kiinnittämisen saa suorittaa vain pätevä putkimies.

Jääkaapin asentaminen suoraan

HUOMIO

• Suojaa pehmeä lattiamateriaali pahvilla, matoilla tai muulla vastaavalla materiaalilla estääksesi lattian tai seinien vahingoittumisen.
• Vältä sähkötyökalujen käyttöä jääkaapin suoristamisessa estääksesi säätöpultin vahingoittumisen tai rikkoutumisen.
• ÄLÄ säädä laitetta alle 173,9 cm korkeaksi (miinus sarana ja soujus). Jos näin tehdään, alapuoliset osat voivat vahingoittua.

Tarvittavat työkalut:

• 3/8 tuuman kuusiomutteriavain • Vesivaaka

1 Poista alaritilä ja alasaranan suojat.

- Avaa molemmat ovet 180° tai niin auki kuin mahdollista.

3 Käännä molempia takasäätöruuveja (B) myötäpäivään nostaaksesi, vastapäivään laskeaksesi.

2 Käännä molempia etusäätöruuveja (A) myötäpäivään nostaaksesi ja vastapäivään laskeaksesi.

4 Jotta ovi sulkeutuisi kunnolla, varmista vesivaa'an avulla, että kallistuma on 6 mm takaosaa kohti.

- Jos laite on suorassa ja vakaa, asenna alaritilä takaisin.

Mitä jos ovet eivät ole samassa tasossa?

• Käännä ylemmän oven etusäätöruuvia vastapäivään, kunnes ovet ovat samalla tasolla.
• Jos olet kääntänyt etusäätöruuvia niin pitkälle kuin mahdollista ja ovet eivät vieläkään ole samassa tasossa, nosta toista ovea kääntämällä sen etusäätöruuvia myötäpäivään.
• Asenna alaritilä takaisin

Mitä jos laite heiluu?

• Käännä heiluvan kulman takasäätöruuvia myötäpäivään niin, että heiluva kulma nousee.
• Asenna alaritilä takaisin.

Asennusohjeet

Lämpötilan säätäminen

Tämä jääkaappi on suunniteltu toimimaan normaalissa huoneenlämmössä (16° - 43°C).

1 Jääkaapin ja pakastimen säätimet löytyvättuoreruokaosaston vasemmalta yläseinältä. Aseta molemmat säätimet 4-asentoon.

TÄRKEÄÄ: Kun pakastimen säädin käännetään off (pois päältä), pakastin ja jääkaappi eivät kylmene.

2 Odota vuorokausi, jotta jääkaappi ja pakastin saavuttavat halutut lämpötilat.

TÄRKEÄÄ: Aloita lämpötilan säätäminen aina pakastinosasta.

3 Tarkista onko pakastimen lämpötila -17°--16°C.

• Jos lämpötila on liian korkea, käännä säädin seuraavaan suurempaan numeroon.
• Jos lämpötila on liian alhainen, käännä säädin seuraavaan pienempään numeroon.
• Tarkista lämpötila uudelleen 5 - 8 tunnin kuluttua.

4 Tarkista onko tuoreruokaosaston lämpötila 3° - 4°C.

• Jos lämpötila on liian korkea, käännä säädin seuraavaan suurempaan numeroon.
• Jos lämpötila on liian alhainen, käännä säädin seuraavaan pienempään numeroon.
• Tarkista lämpötila uudelleen 5-8 tunnin kuluttua.

5 Toista tarpeen mukaan.

Miten lämpötila testataan?

Tarvittavat työkalut:

• 2 lämpömittaria, joiden asteikko ulottuu välille -21°C ja +10°C
  • 2 juomalasia

Pakastimen testaaminen

- Aseta lämpömittari kasvisöljyä sisältävään juomalasiin pakastimen keskiosaan. Jatka kohdan Lämpötilan säätäminen vaiheesta 3.

Jääkaapin testaaminen

- Aseta lämpömittari vettä sisältävään juomalasiin jääkaapin keskiosaan. Jatka kohdan Lämpötilan säätäminen vaiheesta 3.

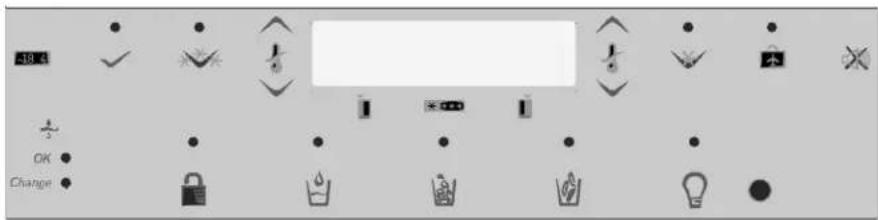

Mallit, joissa on elektroninen lämpötilan säätö

1 Aseta pakastimen lämpötila -painikkeilla, jotka ovat - painikkeen vieressä. Suositeltava asetus on -17 -- 16 °C (0 - 2 °F).

• Nosta pakastinosan lämpötilaa -painikkeella tai laske lämpötilaa -painikkeella.
  • Vahvista asetukset -painikkeella.

2 Aseta tuoreruokaosaston lämpötila -painikkeilla, jotka ovat -painikkeen vieressä. Suositeltavä asetus on 3 - 4 °C (38 - 40 °F).

• Nosta tuoreruokaosaston lämpötilaa -painikkeella tai laske lämpötilaa -painikkeella.
  • Vahvista asetukset -painikkeella.

3 Anna lämpötiloille 24 vuorokausi aikaa tasaantua.

HUOMAUTUS: Jos säädät toiminnassa olevan laitteen lämpötilaa, lämpötilat asettuvat uusiin asetuksiin 5 - 8 tunnissa.

Suodatinjärjestelmä...

Vedensuodattimen poistaminen ja asentaminen

VAROITUS

Älä käytä laitetta alueilla, joiden vesi on saastunutta, ilman veden riittävää desinfioimista. Saastuneen veden käyttäminen voi johtaa vakaviin sairauksiin tai jopa kuolemaan.

HUOMIO

• Ohituspatruuna El suodata vettä. Varmista, että vaihtopatruuna on saatavilla, kun suodatin pitää vaihtaa.
• Jos vedensuodatinjärjestelmä on päässyt jäätymään, vaihda suodatinpatruuna.
• Jos järjestelmää ei ole käytetty useaan kuukauteen ja vesi on epämiellyttävän väristä tai hajuista, huuhtele järjestelmä päästämällä 2 - 3 lasia vettä. Jos epämiellyttävä maku tai haju jatkuu, vaihda suodatinpatruuna.

Vedensuodattimen asennus

1 Poista sininen ohituskorkki ja laita se talteen myöhempää käyttöä varten.

2 Poista sinetöintitarra suodattimen päästä ja aseta suodatin paikalleen.

- Käännä varovasti myötäpäivään, kunnes suodatin pysähtyy ja napsauta suodattimen kansi kiinni.

3 Vähennä vesiruskeita huuhtelemalla ilma järjestelmästä. Juoksuta vettä yhtäjaksoisesti (noin 2 minuuttia,) kunnes vesi virtaa tasaisesti.

- Jos vesi on huonolaatuista, sitä voidaan joutua juoksuttamaan kauemmin.

Yritän huuhdella järjestelmää. Missä vesi on?

Sisäisen säiliön täyttyminen ensimmäisen käytön yhteydessä saattaa kestää 1 - 2 minuuttia.

Mitä jos en halua käyttää vedensuodatinjärjestelmää?

Annostelulaitetta voi käyttää ilman suodatinpatruunaa. Jos et halua käyttää vedensuodatinjärjestelmää, vaihda suodattimen tilalle sininen ohituskorkki.

Suodattimen vaihto

TÄRKEÄÄ: Järjestelmään jäänyt ilma saattaa aiheuttaa veden ruiskuamista tai irrottaa suodatinpatruunan. Ole varovainen poistaessasi suodatinta.

1 Käännä suodatinta vastapäivään, kunnes se irtoaa paikaltaan.

2 Kaada vesi pesualtaaseen tai vessanpyttyyn ja heitä suodatin pois.

3 Pyyhi liiallinen vesi suodattimen kannesta ja toista asennusohjeiden kohdat 2 ja 3.

Milloin suodatin pitää vaihtaa?

Joissakin annostelulaitteissa on suodattimenvaihdon merkkivalo. Katso käyttöohjeesta tarkemmat tiedot. Jos laitteessa ei ole merkkivaloa, suodatin on vaihdettava noin 6 kuukauden välein.

Kato käyttöohjeesta tarkemmat tiedot tämän toiminnon käyttämisestä ja nollaamisesta.

TÄRKEÄÄ: Veden määrä ja kunto määrittävät suodattimen keston. Jos käytät paljon vettä tai vesi on huonolaatuista, suodatin pitää vaihtaa useammin.

Miten tilaan uuden suodatinpatruunan?

Vaihtovedensuodatinpatruunan mallia OWF51 saa jälleenmyyjiltä ja huoltopisteistä. Lisätietoja saat paikalliselta jälleenmyyjältä.

Tuoreruokaominaisuudet

Mitä jos tässä käyttöohjeessa esitellyt ominaisuudet eroavat minulla olevan mallin ominaisuuksista?

Tässä käyttöohjeessa pyritään esittelemään tuotesarjan ominaisuuksien moninaisuus. Jos jääkaapissasi ei ole kaikkia esiteltyjä ominaisuuksia ota yhteyttä myyjään. Monet varusteet/ominaisuudet voi hankkia erikseen.

Sisähyllyt

HUOMIO

Toimi seuraavasti välttyäksesi henkilö- tai omaisuusvahingoilta:

• Varmista, että hylly on tukevasti paikallaan, ennen kuin laitat sille tavaroita.
• Käsittele karkaistuja lasihyllyjä varovasti henkilö- ja omaisuusvahinkojen välttämiseksi. Hyllyt voivat särkyä äkillisesti, jos niitä taitetaan, naarmutetaan tai niiden lämpötila muuttuu nopeasti.

Slide Glide™ -hyllyt (joissakin malleissa)

Slide Glide™ -hyllyt kiinnittyvät takaosan kaksoispoikkipalkkiin. Hyllyjä voi asettaa vierekkäin, jolloin saadaan koko jääkaapin levyinen hylly, tai eri poikkipalkkeihin, jolloin hyllyjä voidaan liu'uttaa puolelta toiselle säilytystilan tarpeen mukaan.

Hyllyn irrotus ja asennus:

• Nosta hyllyä 10°, jolloin se irtoaa poikkipuusta, ja nosta se ulos.
• Asenna päinvastaisella tavalla.

Hyllyjen liu'uttaminen:

- Nosta hyllyn etuosaa lievästi ja liu'uta vasemmalle tai oikealla.

siko juakaapin alkkeihin, a puolelta mukaan. ella.

Kaksoispoikkipalkin irrotus ja asennus:

• Nosta poikkipalkkia, jolloin se irtoaa metalliraiteesta.
- Asenna päinvastaisella tavalla.
• Nosta poikkipalkkia, jolloin se irtoaa metalliraiteesta.
- Asenna päinvastaisella tavalla.

Spillsaver™ Easy Glide™ -hyllyissä yhdistyy puhdistamisen helppous ulosvedettävään muotoiluun, joka auttaa yltämään takana oleviin esineisiin. Lasihylly voidaan poistaa vetämällä se kokonaan eteen ja nostamalla pois kehyksestä

- Hyllyn ja kehyksen irrotuksesta on lisätietoja Spillsaver™ -hyllyjen käyttöohjeissa.

Spillsaver™

Spillsaver™-vuotohyllyt pitävät vuodot hyllyllä, jolloin vuodot on helpompi puhdistaa.

• Poista hylly nostamalla sitä ylös ja sitten ulos.
• Asenna päinvastaisella tavalla.

Hyllyjen takajatkeet (joissakin malleissa)

Hyllyjen takajatkeet estävät tavaroita putoamasta hyllyjen takaosasta.

Hyllyjatkeiden irrotus ja asennus:

• Poista vetämällä jatke suoraan ylös hyllystä.
• Asenna laittamalla jatkeen tapit hyllykehyksen reikiin.

Tuoreruokaominaisuudet

Ovisäilytys

Maitotuoteosasto

Maitotuoteosastossa on kätevä säilyttää sellaiset tuotteet kuin esimerkiksi voi, juusto, jogurtti jne. Maitotuoteosastoa voidaan siirtää ovessa säilytystarpeiden mukaan.

- Irrota maitotuoteosasto nostamalla sitä ylöspäin ja vetämällä se sitten ulos.

- Maitotuoteosasto asennetaan takaisin päinvastaisessa järjestyksessä.

Uloskääntyvät ovilaatikot (joissakin malleissa)

Uloskääntyvä ovilaatikko koostuu laatikosta ja kehyksestä, jotka yhdessä muodostavat muunneltavan, näppärän ovessa olevan säilytystilan. Laatikko kääntyy ulos, jolloin tavaroihin on helppo päästä käsiksi. Laatikko voidaan myös nostaa pois ovesta puhdistuksen helpottamiseksi.

Laatikon irrotus ja asennus:

• Irrota laatikko kääntämällä se ulos ja nostamalla sitten ylös.
• Asenna laatikko liu'uttamalla se kehykseen ja painamalla pystyasentoon.

Laatikkokehyksen siirto:

• Irrota laatikko edellä olevien ohjeiden mukaisesti.
  • Nosta kehys ovesta. Asenna kehys haluttuun paikkaan.

Liukuesteet

Liukuesteet estävät tavaroita liukumasta ovilaatikoissa. Liukuesteet voidaan irrottaa ja pestä astianpesukoneen ylimmällä tasolla.

Chiller™/Mini-Chiller™-juomanjäähydytin (joissakin malleissa)

Lämpötilasäädelty Beverage Chiller™- ja MiniChiller™ - juomanjäähdytin pitää juomat jopa 3 °C kylmempinä kuin jääkaapin lämpötila. Ilma-aukko sallii pakastimesta tulevan ilman kulkea Beverage Chiller™ - juomanjäähdyttimeen. Beverage Chiller™ - juomanjäähdyttimen säädin on tuoreruokaosaston vasemmassa seinässä. Säädin vaikuttaa Beverage Chiller™ -juomanjäähdyttimessä kiertävän ilman määrään. Käännä säädintä kohti isoa lumihiutaletta, jos haluat kylmemmän lämpötilan.

Beverage Chiller™ -juomanjäähdyttimen irrotus ja asennus:

- Jos heti juomanjäähdyttimen yläpuolella on ovilaatikko tai maitotuoteosasto, se voidaan joutua irrottamaan ensin. Katso irrotusohjeet asiaankuuluvasta kohdasta. Nosta Beverage Chiller™ -jäähdytintä. Irrota se vetämällä ulospäin.

outua ohjeet sta

- Beverage Chiller™ - juomanjäähdytin asennetaan takaisin kohdistamalla sen kylmän ilman ottoaukko (A) jommankumman ovessa olevan ilma-aukon (B) kanssa. Paina juomanjäähdytin paikalleen.

A B

TÄRKEÄÄ: Kylmän ilman ottoaukon on oltava kohdistettuna ovessa olevan ilma-aukon kanssa, jotta Beverage Chiller™ -juomanjäähdytin toimisi ikein.

Ovilaatikot

Ovilaatikkoja voi siirtää säilytystarpeiden mukaan.

• Irrota liu'uttamalla ylös ja vetämällä suoraan ulospäin.
• Asenna päinvastaisella tavalla.

Tuoreruokaominaisuudet Laatikot

Deli/Crisper-laatikko lämpötilasäädelty

Deli/Crisper-järjestelmä pitää laatikon jopa 3°C jääkaapin muita osia kylmempänä. HUOM. Deli/Crisper järjestelmään ohjattu kylmä ilma voi alentaa jääkaapin lämpötilaa. Tässä laatikossa voidaan säilyttää kylmää lämpötilaa vaativia tuotteita.

HUOMAUTUS: Deli/Crisper-järjestelmään suunnattu kylmä ilma voi alentaa jääkaapin lämpötilaa. Jääkaapin säädintä voidaan joutua säätämään.

Säätimet

Deli/Crisper-laatikon lämpötilasäätimet sijaitsevat seinällä laatikon vasemmalla puolella. Aseta säädin cold-asentoon (kylmä), kun haluat normaalin jääkaappilämpötilan. Tämä asetus sopii sellaisille tuotteille, joilla on kuori tai nahka. Käytä coldest-asentoa (kylmin), kun haluat kylmemmän lämpötilan. Tämä asetus sopii esimerkiksi lihalle ja muulle tuoretavaralle.

Crisper-laatikko lämpötilasäädelty

Garden Fresh™ -vihanneslaatikossa on säädettävä kosteus, joka pitää tuoretuotteet tuoreina kauemmin.

Säätimet

Garden Fresh™ -säädin vaikuttaa vihanneslaatikoiden kosteuteen. Aseta säädin high-asentoon (voimakas) lehdellisille tuotteille. Aseta säädin low-asentoon (heikko) kuorellisille tuotteille.

Laatikkojen irrotus ja asennus:

• Irrota vetolaatikko vetämällä se niin ulos kuin mahdollista. Kallista laatikon etupäätä ylös ja vedä suoraan ulospäin.
• Asenna päinvastoin.

Crisper-hyllyn irrotus ja asennus:

- Nosta seinätuet pois ja irrota.

- Asenna laskemalla hylly seinätukien varaan ja työntämällä se takaseinään.

Beverage Organizer -juomien järjestelyosa (joissakin malleissa)

Beverage Organizer™ liukuu esiin Spillsaver™ Easy Glide™ -hyllyn alta. Juomien järjestelyosaan mahtuu enimmillään 12 juomatölkkiä.

Irrotus ja asennus:

• Tyhjennä järjestelyosa ensin juomista. Vedä järjestelyosa niin ulos kuin mahdollista ja nosta etuosaa. Vedä suoraan ulospäin.

- Asenna päinvastoin.

Pakastimen ominaisuudet

Mitä jos tässä käyttöohjeessa esitellyt ominaisuudet eroavat minulla olevan mallin ominaisuuksista?

Tässä käyttöohjeessa pyritään esittelemään tuotesarjan ominaisuuksien moninaisuus. Jos jääkaapissasi ei ole kaikkia esiteltyjä ominaisuuksia ota yhteyttä myyjään. Monet varusteet/ominaisuudet voi hankkia erikseen.

Tärkeimmät ominaisuudet

HUOMIO

Noudata seuraavia ohjeita, ettei jääpalakone vaurioidu:

• Älä pakota jäänvalmistusvartta alas tai ylös.
• Älä aseta mitään jääpala-astiaan tai käytä sitä säilytykseen

Automaattinen jääpalakone

Jääpalakone tuottaa annostelujärjestelmän jään.

Jääpalakoneen ensimmäinen käyttökerta

• Varmista, että jääpala-astia on paikallaan ja jääpalakoneen varsi on alhaalla.
• Kun pakastinosa saavuttaa normaalin lämpötilansa (-18° – -17°C), jääpalakone täyttyy vedellä ja alkaa toimia.
• Ensimmäinen jääerä on valmis 24 tunnin kuluessa asennuksesta.
• Hävitä ensimmäisien 12 tunnin aikana muodostunut jää varmistaaksesi järjestelmän puhtauden.

Käyttöohjeet

• Varmista, että jääpala-astia on paikallaan ja jääpalakoneen varsi on alhaalla.
• Kun pakastinosa saavuttaa normaalin lämpötilansa (-18° - -17°C), jääpalakone täyttyy vedellä ja alkaa toimia. Laite tuottaa täyden jääpalaerän aina noin 3 tunnin välein.
• Keskeytä jääntuotanto nostamalla jäänvalmistusvarsi ylös. Koneesta kuuluu selvå naksahdus, kun oikea asento saavutetaan.
• Jäänvalmistusvarsi pysyy Off-asennossa (sammuksissa), kunnes se painetaan alas.

TÄRKEÄÄ Jäätelöhyllyä ei saa asentaa jääpalakoneen ollessa pois päältä ("off")

Jäätelöhylly

Jäätelöhylly on tarkoitettu sellaisille tuotteille, jotka pitää jähdyttää tai jäädyttää nopeasti.

• Irrota nostamalla hylly jääpala-astian kiskoilta ja vetämällä suoraan ulospäin.
• Asenna päinvastoin.

TÄRKEÄÄ Jäätelöhyllyä ei saa asentaa jääpalakoneen ollessa pois päältä ("off")

Jääpala-astia

Jääpala-astia sijaitsee jääpalakoneen alapuolella.

Irrottaminen ja asennus:

• Irrota ensin jäätelöhylly ja nosta jääpalakoneen varsi ylös.
• Irrota jääpala-astia nostamalla astiaa ja vetämällä se ulos.
• Asenna jääpala-astia takaisin liu'uttamalla se jääpalakoneen alapuolella oleviin kiskoihin, kunnes astia lukittuu paikoilleen. Laske jääpalakoneen varsi ja asenna jäätelöhylly takaisin.

TÄRKEÄÄ: Jääpala-astia on lukittava paikalleen, jotta jään annostelu toimisi oikein. Jos pakastimen ovi ei sulkeudu, astia ei ole oikeassa kohdassa.

Pakastimen ominaisuudet

Hyllyt

Stor-Mor®-järjestelmä

Korit liukuvat ulos, jolloin takana oleviin tuotteisiin päästään helposti käsiksi. Hyllyt voidaan järjestää uudelleen yksilöllisten säilytystarpeiden mukaisesti.

Stor-Mor®-hyllyn irrotus ja asennus:

- Irrota napsauttamalla ensin hyllyn oikea puoli kaapin kiskosta ja sitten irrottamalla seinäkiinnittimistä.

- Asenna päinvastoin.

HUOMAUTUS: Jotta hylly olisi tiukasti paikallaan, sen takaosan tulee olla kiinni kaapin takaseinässä. Väärin asennettu hylly liukuu.

Korien irrotus ja asennus:

- Irrota korit vetämällä ne niin eteen kuin mahdollista ja nostamalla etukahvaa niiden irrottamiseksi kiskoilta.

- Asenna päinvastoin.

kuin nvaa

Ovisäilytys

Ovilaatikot

• Tuoreruokaosassa on ohjeet.

Kiinteä pakastinhylly

Irrotus ja asennus:

- Irrota hylly nostamalla hylly kiinnikkeistä ja vetämällä ulospäin vasemmanpuoleisista asennusrei'istä.

- Hylly asennetaan takaisin päinvastaisessa järjestyksessä.

Ritilähyllyt (joissakin malleissa)

Ritilähyllyt tuovat lisätilaa jääpalatarjottimille, pakasteaterioille, jääpusseille jne.

Irrotus:

- Purista ritilähyllyn kädensijaa sisäänpäin irrottaaksesi hyllyn Stor-Mor®-hyllyn kyljestä. Hylly heilahtaa alaspäin.

- Paina kädensijaa ulospäin irrottaaksesi hyllyn pakastimesta.

Asennus:

- Asenna päinvastoin.

Uloskääntyvät ovilaatikot (joissakin malleissa)

• Tuoreruokaosassa on ohjeet.

Annostelijan ominaisuudet

Tärkeimmät ominaisuudet

Annostelijan valo ei näkyvissä

Valo syttyy, kun jäätä tai vettä annostellaan.

Front Fill (Etutäyttöpainike) (joissakin malleissa)

Front Fill (Etutäyttöpainike) toimii erillään annostelijan säätimistä. Se tarjoaa toisen tavan annostella vettä. Toiminto on kätevä erityisesti täytettäessä isoja astioita, jotka eivät mahdu annostelijaan (esimerkiksi pullot, kannut, isot pannut, kahvipannut).

Toiminnolla on myös mahdollista annostella jäätä ja vettä samanaikaisesti. Valitse haluamasi jäätila annostelijan hallintapaneelista. Paina astia vasten annostelutankoa ja paina Front Fill (etutäyttöpainiketta).

Annostelualusta

Annostelualusta sijaitsee annostelijan takaseinällä. Kun alustaa painetaan, annostelija annostelee hallintapaneelista tehdyn valinnan mukaisesti.

Irrotettava alusta

Annostelijan alaosassa sijaitseva irrotettava alusta on suunniteltu keräämään roiskeet. Se voidaan irrottaa tyhjennystä ja puhdistusta varten.

TÄRKEÄÄ: Irrotettava alusta ei tyhjenny itsestään. Jos alustaa ei tyhjennetä siihen, valuva vesi vuotaa yli.

Vesiannostelijan toiminta

HUOMIO

Noudata seuraavia ohjeita henkilö- ja omaisuusvahinkojen välttämiseksi:

• Älä pistä sormia, käsiä tai vieraita esineitä annostelijan aukkoon.
• Älä riko jäätä terävillä esineillä.
• Älä annostele jäätä suoraan ohueen lasiin, hienoon porsliiniastiaan tai herkkään kristalliin.

HUOMAUTUS: Veden tulo kestää noin 1 - 2 minuuttia, kun annostelija-alustaa painetaan sen jälkeen, kun jääkaappi on kytketty vesijohtoon. Hävitä ensimmäiset 10 - 14 vesisäiliöllistä, kun jääkaappi on kytketty vesijohtoon tai, kun jääkaappia ei ole käytetty pitkään aikaan.

Annostelija-alustan käyttö:

• Tee vesivalinta hallintapaneelista.
• Paina tukevaa, leveäsuista astiaa annostelualustaa vasten.
• Keskeytä veden annostelu vapauttamalla alusta. Vettä saattaa tippua tämän jälkeenvielä pieni määrä. Suuret vuodot on pyyhittävä kuiviksi.

Front Fill (etutäyttöpainikkeen) käyttö (joissakin malleissa):

• Aseta astia Front Fill (etutäyttöpainikkeen) alapuolelle.
• Paina etutäyttöpainike pohjaan ja pidä se painettuna.
• Keskeytä veden annostelu vapauttamalla painike. Vettä saattaa tippua tämän jälkeen vielä pieni määrä. Suuret vuodot on pyyhittävä kuiviksi.

HUOMAUTUS: Jos annostelija on päällä kauemmin kuin 5 minuuttia, automaattinen lukitus katkaisee siitä virran. Lisätietoja on kohdassa Automaattinen lukitus.

Annostelijan ominaisuudet

Hallintaominaisuudet

(Viiden painikkeen säätö)

Amana FILTER DISPENSAR LOCK WATER CRUSHED CURBS AUTO LIGHT LIGHT CHANGE FILTERED WATER

Jääpala-annostelijan toiminta

Jään annostelu:

• Valitse annostelumenetelmäksi joko Cubed (jääpalat) tai Crushed (jäämurska) painamalla annostelijan paneelissa olevaa vastaavaa painiketta. Vihreä merkkivalo syttyy valinnan yllä.
• Annostele jää painamalla astiaa jääannostelijatankoa vasten. Vähennä jäämurskan roiskumista pitämällä lasia tai kuppia suoraan jääkourun alla ja mahdollisimman korkealla annostelalueella. Valintaa ei voi muuttaa annostelijan ollessa toiminnassa.

HUOMAUTUS: Jos annostelija on päällä kauemmin kuin 2-3 minuuttia, automaattinen lukitus katkaisee siitä virran. Lisätietoja on kohdassa Automaattinen lukitus.

Dispenser Lock (Annostelulukko)

Tällä toiminnolla estetään veden tai jään annostelu.

Lukitus ja lukituksen avaaminen:

• Lukitse painamalla Dispenser Lock (Annostelulukko)-painiketta 3-4 sekunnin ajan. Vihreä painikkeen päällä oleva merkkivalo syttyy.
• Lukitus avataan painamalla Dispenser Lock (Annostelulukko)-painiketta 3-4 sekunnin ajan. Vihreä painikkeen päällä oleva merkkivalo sammuu.

Mikä on automaattinen lukitus?

Automaattinen lukitus katkaisce virran vesi- ja jääannostelijasta, kun jompikumpi on toiminut yhtäjaksoisesti. Jos tämä tila aktivoituu, Dispenser Lock (Annostelulukko)-painikkeen päällä oleva vihreä valo syttyy.

Lukituksen avaaminen:

- Avaa lukitus painamalla Dispenser Lock (Annostelulukko)-painiketta 3-4 sekunnin ajan. Vihreä painikkeen päällä oleva merkkivalo sammuu.

Suodatintilan merkkivalo

Suodatintilan merkkivalo muistuttaa vedensuodattimen vaihtamisesta. Vihreä valo palaa, kun suodatin on hyvässä kunnossa. Punaisen valon palaessa, suodatin tulisi vaihtaa. Valo pysyy punaisena, kunnes toiminto nollataan.

Merkkivalon nollaus:

- Paina sekä Dispenser Lock (Annostelulukko)- että Water(Vesi)painikkeita yhtäaikaa 3-4 sekunnin ajan. Vihreä suodatintilan merkkivalo vilkkuu 3 kertaa, kun toiminto on nollattu.

FILTER

OK
CHANGE

Auto Light (Automaattivalo)

Auto Light (Automaatti) valon toiminto sytyttää annostelijan valon, kun Light Sensor(valosensori) huomaa huoneen valotason laskeneen.

Auto Light (Automaattivalon) aktivointi ja deaktivointi:

• Aktivoi Auto Light (Automaattivalo) painamalla hallintapaneelissa sijaitsevaa Auto Light (Automaattivalo)-painiketta. Vihreä painikkeen yläpuolella oleva merkkivalo syttyy.
• Poista käytöstä painamalla Auto Light (Automaattivalo)-painiketta. Vihreä merkkivalo sammuu.

HUOMAUTUS: Annostelijan valo toimii huolimatta siitä, onko Auto Light (Automaattivalo) aktivoituna vai ei.

Sabbath Mode (joissakin malleissa)

Tämä tila kytkee virran pois LED-valoilta ja annostelijan valoilta. Säätimet ovat kuitenkin edelleentoiminnassa.

Sabbath Mode (Sapattitila) ottaminen käyttöön:

- Pidä Dispenser Lock (Annostelijan lukitus)- ja Auto Light (Automaattivalo) - painikkeita samanaikaisesti painettuina 3 - 4 sekunnin ajan. LED-valo ja annostelijan valot sammuvat 3 - 4 sekunnin kuluttua. Annostelijan valo ei mene nyt päälle annostelijan toimiessa.

HUOMAUTUS: Jos Sabbath Mode (Sapattitila) aikana sattuu sähkökatkos, säädin on edelleen Sabbath Mode (Sapattitila), kun virta palautuu.

Sabbath Mode (Sapattitila) poistaminen käytöstä:

- Pidä Dispenser Lock (Annostelijan lukitus)- ja Auto Light (Automaattivalo) -painikkeita painettuina samanaikaisesti 3 - 4 sekunnin ajan. LED-valo ja annostelijan valot kytkeytyvät päälle 3 - 4 sekunnin kuluttua.

Annostelijan ominaisuudet

Säätötoiminnot

(Elektroninen säätö)

Veden ja jään annostelu (pääkytkin)

Veden ja jään annostelu toimivat toisistaan riippumatta.

Veden annosteleminen:

- Paina

- Paina vesikytkintä

Jään annosteleminen:

- Paina

- painiketta, kun haluat puolikuun muotoista jäätä.

- Paina

-painiketta, kun haluat murskattua jäätä.

Dispenser Lock (annostelijan lukko)

Tämä toiminto estää jään tai veden annostelemisen.

Annostelijan lukitseminen ja avaaminen:

• Lukitse annostelija pitämällä

joka osoittaa, että annostelija on lukittuna.

- Avaa annostelijan lukitus pitämällä

merkkivalo sammu.

Valotoiminto

Valotoiminnossa on kaksi asetusta: OFF (pois päältä) ja AUTO (automaattinen).

OFF (pois päältä) -asetuksella valo toimii vain annostelijan sisusvalona.

HUOMAUTUS: Annostelijan valo toimii täydellä teholla, kun jää-tai vesitoiminnot ovat käytössä.

AUTO (automaattinen) -asetuksella SENSORI voi mitata ympäristön valomäärää ja säätää sisustan valon voimakkuutta sen mukaisesti. Kun sensori rekisteröi alhaisia valotasoja (yö, pimennetty keittiö), sisusvalo palaa 50 % teholla. Kun sensori rekisteröi korkeita valotasoja (valaistu keittiö, suora auringonvalo), sisusvalo ei aktivoidu.

AUTO (automaattinen) -asetuksen käytöstä poistaminen:

• Paina ohjauspaneelissa olevaa -painiketta. Kun painikenäytön yläpuolella oleva vihreä merkkivalo ei pala, valo toimii vain jäätä tai vettä annosteltaessa.

- Ota AUTO (automaattinen) -asetus käyttöön painamalla -painiketta. Kun painikenäytön yläpuolella oleva vihreä merkkivalo palaa, sisustan annostelijavalo käyttää AUTO (automaattinen) -asetusta.

Suodattimen tilan merkkivalo

Suodattimen tilan merkkivalo toimii suodattimen vaihtamisen muistutuksena. Vihreä valo osoittaa, että suodatin on hyvässä kunnossa. Punainen valo osoittaa, että suodatin täytyy vaihtaa. Kun valo vaihtuu punaiseksi, se pysyy punaisena, kunnes toiminto nollataan.

OK

CHANGE

Merkkivalon nollaaminen:

• Pidä

ainikkeita painettuina samanaikaisesti 4 sekunnin ajan. Vihreä suodattimen tilan ku kolme kertaa, kun toiminnon nollaus on onnistunut.

Mikä on automaattinen lukitustoiminto?

Automaattinen lukitustoiminto katkaisee virran vesi- ja jääannostelijasta, kun jompikumpi on toiminut yhtäjaksoisesti noin 2 minuuttia. Jos tämä tila aktivoituu, -painikkeen yläpuolella oleva vihreä merkkivalo syttyy.

Annostelijan lukituksen avaaminen:

• Avaa lukitus painamalla

-painiketta 3 sekunnin ajan. Painikkeen yläpuolella oleva vihreä merkkivalo sammuu.

Annostelijan ominaisuudet

Säätötoiminnot, jatkoa

(Elektroninen säätö)

Näillä painikkeilla lasketaan tai nostetaan pakastimen tai tuoreruokaosaston lämpötilaa.

Tuoreruokaosan lämpötilan asettaminen:

• Paikanna

- painike, joka on

painikkeen

vieressä. Nosta tuoreruokaosaston lämpötilaa painikkeella tai laske lämpötilaa painikkeella.

• Vahvista asetukset

-painikkeella.

Pakastimen lämpötilan asettaminen:

• Toista yllä mainitut ohjeet

- painikkeilla, jotka ovat

-painikkeen vieressä.

Max Cool -toiminto (suurin jäähdytys)

Tuoreruokaosaston lämpötila laskee tämän toiminnon vaikutuksesta jääkaapin minimilämpötila-asetukseen, joka on esiasetettu säätimillä. Tämä asetus pysyy voimassa noin 10 t

Max Cool -toiminnon (suurin jäähdytys) käyttöön ottaminen:

- Paina

-painiketta. Painikkeen yläpuolella oleva kivalo osoittaa tilan olevan käytössä.

HUOMAUTUS: Lämpötila-asetusta ei voi muuttaa, jos Max Cool- (suurin jäähdytys) tai Max Freeze -asetus (suurin pakastus) on käytössä.

Max Cool -toiminnon (suurin jäähdytys) käytöstä poistaminen:

- Paina -painiketta. Painikkeen yläpuolella oleva vihreä merkkivalo sammuu.

Max Freeze -toiminto (suurin pakastus)

Pakastimen lämpötila laskee tämän toiminnon vaikutuksesta pakastimen minimilämpötila-asetukseen, joka on esiasetettu säätimillä. Tämä asetus pysyy voimassa noin 24 tuntia.

Max Freeze -toiminnon (suurin pakastus) käyttöön ottaminen:

- Paina -painiketta. Painikkeen yläpuolella oleva vihreä merkkivalo osoittaa tilan olevan käytössä.

HUOMAUTUS: Lämpötila-asetusta ei voi muuttaa, jos Max Cool (suurin jäähdytys)- tai Max Freeze -asetus (suurin pakastus) on käytössä.

Max Freeze -toiminnon (suurin pakastus) käytöstä poistaminen:

- Paina

-painiketta. Painikkeen yläpuolella oleva valo sammuu.

Näytön virtapainike

Näytön virtapainike säätää LED-näytön virtaa.

Näytön käytöstä poistaminen:

- Paina

-painiketta. Näyttö sammuu.

Näytön käyttöön ottaminen:

- Paina

tta. Näyttö kytkeytyy

Vacation Mode (Lomatila)

Käyttöön otettuna tämä painike aiheuttaa sulatusjaksojen harventumisen. Tämä säästää energiaa.

Jääkaapin asettaminen Vacation Mode - tilaan (lomatilaan):

- Paina

ketta.

Vacation Mode -tilan (lomatilan) käytöstä poistaminen:

- Paina

-painiketta tai avaa jääkaapin kumpi

Hälytys pois päältä

Tämän näppäimen avulla kytketään HI TEMP (korkea lämpötila) -varoitusmerkkivalo ja hälytysääni sekä OPEN DOOR (ovi auki) -hälytysääni pois päältä.

Hälytyksen kytkeminen pois päältä:

- Paina

-painiketta.

Annostelijan ominaisuudet

Piilotetut säädintoiminnot (elektroniset säätimet)

Tämä tila kytkee virran pois LED-valoilta ja annostelijan valoilta. Säätimet ovat kuitenkin edelleen toiminnassa. Visuaaliset hälytykset ja hälytysäänet eivät toimi tässä tilassa.

Sabbath Moden (sapattitilan) käyttöön ottaminen:

- Pidä

nikkeita samanaikaisesti

painettuina 3 sekunnin ajan. LED-valo ja annostelijan valot sammuvat 3 sekunnin kuluttua. Annostelijan valo ei syty annostelun aikana tämän tilan ollessa käytössä.

Sabbath Moden (sapattitilan) käytöstä poistaminen:

• Pidä

3 sekunnin ajan. LED-valo ja annostelijan valot aktivoituvat 3 sekunnin kuluttua.

HUOMAUTUS: Jos sapattitilan aikana sattuu sähkökatkos, säädin on edelleen sapattitilassa, kun virta palautuu.

Automaattinäyttö

AUTO (automaattinen) -näyttö säätää LED-näytön syttymistä SENSORISTA saatujen valolukemien perusteella. Jos SENSORI osoittaa alhaisia valotasoja AUTO (automaattinen) -tilassa, näyttö on himmeämpi kuin hyvin valaistuissa olosuhteissa. ON (päällä) -tilassa näytössä on vain yksi valaistusasetus, joka ei muutu valotasojen mukaan.

- Pidä painettuina sekä

-painikketta että pakastimen

ainikketta 3 sekunnin ajan. Käytössä oleva tila

tulee näkyviin näytössä

- (päällä) tai

- Selaa näytön tiloja jääkaapin

nikkeella.

- Ota valittu asetus käyttöön painamalla

-painiketta.

Lämpötilan muutostila

Tässä tilassa voidaan vaihtaa lämpötilan näyttö Fahrenheit-asteista Celsius-asteisiin.

Lämpötilalukeman vaihtaminen:

- Paina

-painikketta ja pakastimen

-painikketta

°F

samanaikaisesti 3 sekunnin ajan. Saman painikeyhdistelmän painaminen uudelleen palauttaa edellisen asetuksen.

^ C

Ylemmän näppäimistön piilolukitus

Tämän tilan tarkoituksena on estää annostelijan yläsäätimien peukaloiminen. Näihin säätimiin kuuluvat näytön virtakytkin, Max Freeze- (suurin pakastus), Max Cool- (suurin jäähdytys), Vacation Mode (lomatila)- ja lämpötilan asetustoiminnot.

To Annostelijan piilolukituksen käyttöön ottaminen:

- Paina

-painikketta ja

kketta

samanaikaisesti 3 sekunnin ajan.

Annostelijan piilolukituksen käytöstä poistaminen:

- Paina

-painikketta ja -13 4ikketta

samanaikaisesti 3 sekunnin ajan.

+

-18 4

ON/OFF (päälle/pois päältä)

ON/OFF (päälle/pois päältä) -toiminto kytkee tuoreruoka- ja pakastinosan jäähdytyksen pois päältä.

Laitteen kytkeminen pois päältä:

- Paina pakastimen

-painikketta, kunnes lukema

laskee alle pakastimen sallitun lämpötilan. Tässä vaiheessa LED-näytössä näkyy: — —

• Vahvista valinta painamalla

-painiketta.

VAROITUS

Älä suorita jääkaapille ylläpito- tai huoltotoimenpiteitä, ellei laitetta ole irrotettu sähkövirrasta. Näin vältät sähköiskun, joka voi aiheuttaa vaikean henkilövahingon tai kuoleman.

Laitteen uudelleen käyttöön ottaminen:

- Paina pakastimen

-painikketta.

• Vahvista valinta painamalla

-painiketta.

Vihjeitä ja hoito-ohjeita

? Mitkä puhdistusaineet ovat suositeltavia ruostumattomasta teräksestä valmistetulle laitteelleni?

Valmistaja myy sopivaa puhdistusainetta (osanumero 31960801). Ota yhteys paikalliseen toimittajaan.

TÄRKEÄÄ: Puhdistusaineiden väärästä käytöstä, ja muiden kuin suositeltujen puhdistusaineiden käytöstä, ruostumattomalle teräkselle aiheutuneet vahingot eivät kuulu takuun piiriin.

Laitteen puhdistus

VAROITUS

Irrota jääkaapin virtajohto ennen puhdistamista. Näin vältetään hengenvaarallinen sähköisku. Kytke virta takaisin puhdistuksen jälkeen.

HUOMIO

Henkilö- ja omaisuusvahinkojen välttämiseksi:

• Lue kaikki puhdistusaineita koskevat ohjeet ja noudata niitä.
• Älä pese laatikoita, hyllyjä tai lisätarvikkeita astianpesukoneessa.
• Käsittele karkaistuja lasihyllyjä varovasti. Hyllyt voivat särkyä äkillisesti, jos niitä taitetaan, naarmutetaan tai niiden lämpötila muuttuu nopeasti.
• Suojaa pehmeää muovimattoa tai muuta lattiamateriaalia pahvilla, matoilla tai muulla suojamateriaalilla.

Miten poistan pahan hajun jääkaapistani?

1. Poista kaikki ruoka jääkaapista ja irrota jääkaapin virtajohto.
2. Puhdista kaikki sisäpinnat, mukaan lukien katto, lattia ja seinät "Yleistä"-kohdan ohjeiden mukaisesti. Kiinnitä erityistä huomiota nurkkiin, rakoihin ja uriin. Puhdista kaikki vetolaatikot, hyllyt ja tiivisteet.
3. Kytke virtajohto takaisin ja pistä ruoka takaisin jääkaappiin. Pese ja kuivaa kaikki pullot, astiat ja purkit. Pakkaa ruoka-ainect tiukasti suljettuihin astioihin, ettei hajua muodostu lisää. Tarkista vuorokauden kuluttua, onko haju hävinnyt.

Suorita seuraavat vaiheet, jos haju

ei kadonnut.

1. Suorita vaiheet 1 - 2.

2. Aseta vihanneslaatikot jääkaapin ylähyllylle. Tunge jääkaappiin ja pakastimeen (myös oviin) rypistettyä mustavalkoista sanomalehtipaperia.

3. Aseta sanomalehtipaperin eri kohtiin hiilipuristeita.

4. Sulje ovet ja anna jääkaapin olla rauhassa 24 - 48 tuntia.

5. Poista hiilipuristeet ja sanomalehdet.

6. Suorita vaiheet 2 - 3.

Jos haju ei lähtenyt vieläkään, pyydä apua paikalliselta jälleenmyyjältä.

Yleistä

1. Pese kaikki pinnat lämpimällä vedellä ja natriumbikarbonaattiliuoksella. Käytä pintojen puhdistuksessa pehmeää, puhdasta kangasta.
2. Huuhtele pinnat lämpimällä vedellä. Kuivaa pinnat pehmeällä, kuivalla kankaalla.

Liima-aineet

1. Poista liimajäänteet hankaamalla sormella hammastahnaa liima-aineeseen, kunnes liima-aine irtoaa.
2. Huuhtele pinta lämpimällä vedellä. Kuivaa pinta pehmeällä, puhtaalla kankaalla.

Oven tiivisteet

1. Pidä tiivisteet aina puhtaina. Puhdista oven tiivisteet huolellisesti 3 kuukauden välein "Yleistä"-kohdan ohjeiden mukaisesti.

Jäähdytyskierukat

Varmista jääkaapin paras mahdollinen tehokkuus puhdistamalla jäähdytyskierukat 3 kuukauden välein.

Kerääntynyt pöly ja nukka voivat aiheuttaa:

• jäähdytystehon heikkenemistä
• energiankulutuksen lisääntymistä

• äärimmäisissä tapauksissa kompressorin ennenaikaisen hajoamisen

• Irrota alaritilä ja sarana oikealla olevan kuvan osoittamalla tavalla.

• Puhdista kondenssikierukan etupinta pölynimurin letkusuuttimella.

• Asenna alaritilä takaisin työntämällä kiinnikkeet reikiin ja napsauttamalla ne sisään. Napsauta alasaranoiden suojat paikoilleen.

Lasihyllyt

Irrota hylly nostamalla etuosaa, vapauttamalla koukut metallikiskosta ja vetämällä hylly lopuksi ulos. Aseta hylly pyyhkeen päälle. Puhdista hylly vasta, kun se on saavuttanut huoneenlämmön.

Puhdista raot seuraavasti:

1. Valmista laimea puhdistusaineseos ja harjaa liuos rakoihin muoviharjaksisella harjalla. Anna aineen vaikuttaa viisi minuuttia.
2. Ruiskuta lämmintä vettä rakoihin vesihanaan liitetyllä suihkulla.
3. Kuivaa hylly huolellisesti ja asenna se takaisin työntämällä koukut metallikiskoon ja laskemalla etuosa.

Hehkulamppujen poistaminen ja vaihtaminen

VAROITUS

Irrota jääkaapin virtajohto ennen hehkulampun vaihtamista. Näin vältetään hengenvaarallinen sähköisku. Jos virtaa ei voi katkaista irrottamalla virtajohtoa, irrota sulake sulaketaulusta. Kytke virta takaisin hehkulampun vaihtamisen jälkeen.

HUOMIO

Noudata seuraavia ohjeita henkilö- ja omaisuusvahinkojen välttämiseksi:

• Anna hehkulampun jäähtyä.
- Käytä käsineitä, kun vaihdat hehkulampun.

Ylempi tuoreruokaosasto

1. Paikallista sormenreiat läpinäkyvän lampunkannen molemmilta puolilta. Paina molemmista rei'istä. Vedä suoja alas ja irrota.
2. Poista hehkulamppu.
3. Vaihda tilalle laitelamput (Krypton E27 -tyyppiä), joiden teho on enintään 25 wattia.
4. Asenna lampun kansi asettamalla etutapit reikiin.
5. Napsauta lamppusuojan takaosa paikalleen.

Alempi tuoreruokaosasto ja pakastinosat, joissa ei ole annostelijatoimintoa

1. Paina lampun kannen alempia liuskoja (A) ja vedä suoraan ulos.
2. Poista hehkulamppu.
3. Vaihda tilalle laitelamput (Krypton E27 -tyyppiä), joiden teho on enintään 25 wattia.
4. Aseta lampun kannen yläliuskat (B) jääkaapin sisäseinään ja napsauta alaosa valon päälle.

Pakastinosat, joissa on annostelijatoiminto

1. Irrota jääastia nostamalla sitä ja vetämällä ulos.
2. Irrota hehkulampun kansi painamalla ylempää liuskaa.
3. Vaihda tilalle laitelamput (Krypton E27 -tyyppiä), joiden teho on enintään 25 wattia.
4. Aseta lampun kannen alaliuska (B) sisäseinään ja napsauta yläosa valon päälle.
5. Asenna jääastia takaisin liu'uttamalla sitä sisään, kunnes astia lukittuu paikalleen.

Jää- ja vesi-annostelija

1. Paikallista lamppu annostelijan rakenteen yläreunan sisällä. Ruuvaa auki.
2. Vaihda lamput 230/240VAC-lampulla, jonka teho on enintään 12 wattia. Crisperissä on ylimääräisiä hehkulamppuja siltä varalta, ettei niitä ole saatavilla joillakin paikkakunnilla.

Vihjeitä ja hoito-ohjeita

Energian säästäminen

Tämä jääkaappi on energiahyötysuhteeltaan yksi markkinoiden parhaista. Säästä energiaa toimimalla seuraavasti.

• Käytä jääkaappia normaalissa huonelämpötilassa (16° – 43°C). Vältä lämmönlähteitä ja suoraa auringonvaloa.
• Älä säädä jääkaapin, pakastimen tai Chiller Freshin™ lämpötilaa kylmemmäksi kuin on tarpeellista.
• Pidä pakastin täynnä.
• Pidä tiivisteet puhtaina ja joustavina. Uusi kuluneet tiivisteet.
• Pidä jäähdytyskierukat puhtaina.

Ennen kuin otat yhteyttä huoltoon

MELU

Nykyaikaisissa jääkaapeissa on vanhoja malleja enemmän ominaisuuksia. Uudet jääkaapit myös kuluttavat aiempaa vähemmän energiaa. Vaaltoeristys on erittäin energiataloudellinen, ja sen eristysominaisuudet ovat erinomaiset. Vahtocristys ei kuitenkaan eristä ääntä yhtä tehokkaasti kuin ennen käytetty lasikuitueristys. Tästä johtuen tietyt äänet voivat olla vieraita. Nämä äänet ovat kuitenkin normaaleja, ja ne tulevat pian tutuiksi. Tutki tätä kappaletta ennen kuin käännyt huollon puoleen.

AIHE MAHDOLLINEN SYY RATKA
Naksunta Pakastimen säädin (A) naksahtaa, kunkompressori käynnistyy tai sammuu.	Normaalia toimintaa
Sulatus ajastin	(B) kuulostaa sähkökelloltaja naksahtaa sulatusjaksojen mukana.	Normaalia toimintaa
Ilma virtaatai suhisee	Pakastimen tuulettimen (C) jakondensaattorin tuulettimen (D) ilmakiertää ja sirisee.	Normaalia toimintaa
Pulputtava talkiehuva ääni	Höyrystin (E) ja lämmönvaihdir(F)pitävät ääntä käydessään.	Normaalia toimintaa
Koliseva ääni	Jääpalakoneen (joissakin malleissa)jääkuutiot tippuvat jääastiaan (G).	Normaalia toimintaa
	Annostelijan jääkouru (H) sulkeutuu. Normaalia toimintaa
	Kompressori(I) pitää sykkivääääntä käydessään.	Normaalia toimintaa Värähtela
	Jääkaappi ei ole tasapainossa. Katso lisätietojaasennusohjeista.
Surina Jääpalakoneen vesiventtiilin (J) liitos(joissakin malleissa) surisee, kunjääpalakone täyttyy vedellä.	Normaalia toimintaa
Humina Jääpalakone (K) on päällä, muttavesijohtoa ei ole liitetty.	Ääni loppuu, kunjääpalakoneen varsinostetaan ylös.
Jään ruuvisyötin	(L) (joissakin malleissa)surisee, kun ruuvisyötin kuljettaa jäätääannostelun aikana.	Normaalia toimintaa
Kompressori	(I) pitää kimeäähuminaa käydessään.	Normaalia toimintaa
Sähkömagneettinen automaattiventtiili(M) käyttää jääkourun ovea.	Normaalia toimintaa

Pakastimen säädin ja valot ovat päällä, mutta kompressori ei käy.	Jääkaappi on sulatustilassa.	Normaalia toimintaa. Jääkaapin pitäisi käynnistyä uudelleen 40 minuutin kuluessa.
Deli/Crisper-järjestelmän lämpötila on liian korkea	Säädöt ovat liian alhaiset.	Katso kohdasta Deli/Crisper, miten säätöjä muutetaan.
	Pakastimen säädöt ovat liian pienet.	Katso käyttöohjeen kohdasta "Lämpötilan säätäminen", miten säätöjä muutetaan.
	Laatikko ei ole kunnolla paikallaan.	Katso kohdasta Deli/Crisper, miten laatikon kuuluisi olla paikallaan.
Jääkaappi ei toimi	Virtajohtoa ei ole kytketty.	Kytke virtajohto.
	Jääkaapin säädin ei ole päällä.	Katso käyttöohjeen kohdasta "Lämpötilan säätäminen", miten säätöjä muutetaan.
	Sulake on palanut tai automaattisulakkeet on nollattava.	Vaihda palaneet sulakkeet. Tarkista automaattisulakkeet ja nollaa ne tarvittaessa.
	Sähkökatko.	Ilmoita sähkölaitokselle sähkökatkosta.
Jääkaappi ei silti toimi	Laite on epäkunnossa.	Irrota jääkaapin virtajohto. Siirrä ruoka muualle tai pistä pakastinosaan hiilihappojäätä ruuan säilyttämiseksi. Takuu ei kata ruuan menetystä. Ota yhteys huoltoon.
Tuoreen ruuan lämpötila on liian kylmä	Jäähdytyskierukat ovat likaiset.	Puhdista käyttöohjeen ohjeiden mukaan.
	Jääkaapin tai pakastimen säädöt ovat liian korkeat.	Tarkista säädöt. Katso ohjeet käyttöohjeesta.
	Beverage ChillerTM (joissakin malleissa) on asennettu väärin.	Tarkista asennus. Katso ohjeet BeverageChiller(tm)-juomanjäähdytintä koskevasta kohdasta.

Ennen kuin otat yhteyttä huoltoon

TOIMINTA

AIHE	MAHDOLLINEN	SYY	RATKAISU
Ruoka on liian lämmintä	Ovi ei mene kunnolla kiinni	Jääkaappi ei ole suorassa. Suorista kaappi. Katso ohjeetasennusohjeista .
		Tarkista tiivisteet. Puhdista tarpeen mukaan. Katso ohjeet käyttöohjeesta.
		Tarkista etteivät sisällä olevat tavarat estä ovea sulkeutumasta.(esimerkiksi väärin suljetut laatikot, jääpala-astiat, liian suuret tai väärin suljetut astiat jne.)
	Säätöjä pitää muuttaa. Muuta säätöjä.
	Jäähdytyskierukat ovat likaiset. Puhdista	jäähdytyskierukat käyttöohjeissa kuvatulla tavalla.
	Takailmaritilä on tukkeutunut malleissa, joiden syvyys on yli 60 cm.	Puhdista takailmaritilä. Takailmaritilä on vihanneslaatikon takana.
	Ovi on aukaistu usein tai se on ollut auki pitkään.	Pidä ovea vähemmän auki. Järjestä ruuat niin, että ovi on mahdollisimman vähän aikaa auki.
		Anna sisätilan tasaantua saman ajan, jonka ovi on ollut auki.
	Ruokaa on lisätty lähiaikoina. Anna hiljattain lisätyn ruuan saavuttaa jääkaapin tai pakastimen lämpötila.
	Osasto on likainen tai siinä on ruokaa, joka haisee.	Katso käyttöohjeen hajunpoistoa koskeva kohta. Jääkaapissa on haju
	Ilmansuodatin (joissakin malleissa) pitää vaihtaa.	Vaihda ilmansuodatin.
Jääkaapin ulkopuolelle muodostuu vesipisaroita	Tarkista tiivisteet. Puhdista tarvittaessa käyttöohjeen ohjeiden mukaan.
	Kosteusarvot ovat korkeita. Normaali tila korkean kosteuden aikana.
	Säätöjä pitää muuttaa Muuta säätöjä. Katso lisätietoja käyttöohjeen säätimiä koskevasta osasta.
Jääkaapin sisään muodostuu vesipisaroita	Kosteusarvot ovat korkeita tai ovi on aukaistu usein.	Muuta säätöjä. Katso lisätietoja käyttöohjeen säätimiä koskevasta osasta.
	Tarkista tiivisteet.	Pidä ovea vähemmän auki. Järjestä ruuat niin, että ovi on mahdollisimman vähän aikaa auki.
		Puhdista tarvittaessa käyttöohjeen ohjeiden mukaan.
Jääkaappi tai jääpalakone pitää vieraita ääniä tai vaikuttaa äänekkäältä	Normaalia toimintaa	Katso kohta melu kappaleesta " Ennen kuin otat yhteyttä huoltoon".
Deli/Crisper-järjestelmä ja/tai Crisper-laatikot eivät mene vapaasti kiinni	Tarkista, estääkö jokin pakkaus vetolaatikkoa sulkeutumasta kunnolla	Siirrä tavaroita jääkaapissa. Varmista, etteivät vetolaatikot ota kiinni mihinkään.
	Varmista, että vetolaatikko on oikeassa asennossa	Asenna vetolaatikko oikein. Katso lisätietoja käyttöohjeen Deli/Crisper-kohdasta.
	Tarkista, että jääkaappi on suorassa.	Suorista jääkaappi. Katso ohjeet asennusohjeista.
	Vetolaatikon kanavat ovat likaiset.	Puhdista vetolaatikon kanavat lämpimällä saippuavedellä. Huuhtele ja kuivaa huolellisesti.
		Levitä hieman vaseliinia vetolaatikon kanaviin.
Jääkaappi käy liian usein	Ovet on ehkä avattu usein ja pitkäksi aikaa.	Pidä ovea vähemmän auki. Järjestä ruuat niin, että ovi on mahdollisimman vähän aikaa auki.
		Anna sisäilman sopeutua lämpötilaan sen ajan kuin ovi on ollut auki.
	Ympäröivän alueen kosteus- tai lämpöarvot ovat korkeat.	Normaalia toimintaa
	Ruokaa on lisätty lähiaikoina. Anna hiljattain lisätyn ruuan saavuttaa jääkaapin tai pakastimen lämpötila.
	Laite altistuu lämmölle.	Tarkista laitteen sijoituspaikka. Laitetta voi joutua siirtämään, paremm an suo rituskyvyn t akaamiseksi.
	Jäähdytyskierukat ovat likaiset.	Puhdista jäähdytyskierukat. Katso puhdistusohjeet käyttöohjeesta.

Ennen kuin otat yhteyttä huoltoon

TOIMINTA

AIHE	MAHDOLLINEN	SYY	RATKAISU
Jääkaappi käy liian usein (jatkoa)	Säätimiä on säädettävä. Tarkista käyttöohjeesta,	kuinka säätimiä säädetään.
	Ovi ei mene kunnolla kiinni	Jääkaappi ei ole suorassa. Suorista kaappi. Katso ohjeet asennusohjeista
		Tarkista, etteivät sisällä olevat tavarat estä ovea sulkeutumasta (esimerkiksi väärin suljetut laatikot, jääpala-astiat, liian suuret tai väärin suljetut astiat jne).
		Tarkista, ovatko tiivisteet kunnossa ja että ne sulkeutuvat tiiviisti. Puhdista tarvittaessa käyttöohjeen ohjeiden mukaan.

JÄÄ & VESI

Vesi vaikuttaa samealta	Ilmaa tai ilmakuplia vedessä.	Normaalia toimintaa annostelijaa ensimmäistä kertaakäytettäessä. Häviää käytettäessä.
Hiukkasia vedessä ja/tai jääpaloissa.	Hiilipölyä vedensuodatinpatruunasta.	Häviää muutaman käytön jälkeen. Patruunasta aluksiuleva vesi voi sisältää harmitonta hiilipölyä. Pöly eiole vaarallista.
	Vedessä olevat mineraalit muodostavathiukkasia veden sulaessa tai jäätyessä.	Hiukkaset ovat luonnollisia, eikä niistä ole vaaraa.
Merkkivalot eivät pala annostelunhallintayksikössä(joissakin malleissa)	Pakastimen ovi ei ole kiinni.	Varmista, että ovi on kiinni. Hallintayksikkö ei saa virtaaoven ollessa auki.
	Virtajohtoa ei ole kytketty. Kytke virtajohto.
	Sulake on palanut tai virtakytkin pitää nollata. Vaihda palaneet sulakkeet. Tarkista virtakytkimet.
	Sähkökatko. Ilmoita sähkölaitokselle sähkökatkosta.
Annostelualustaapainettaessa ei tulevettä eikä jäätä(joissakin malleissa)	Pakastimen ovi ei ole kiinni.	Varmista, että ovi on kiinni. Hallintayksikkö ei saa virtaaoven ollessa auki.
	Säätimet ovat lukittu. Aukaise säätimien lukitus.
	Vesisäiliö täyttyy. Ensimmäisellä käyttökerralla, vesisäiliön täyttyminenaiheuttaa noin 45 sekunnin viipeen.
	Jääpalakone tai jääpalakoneella varustettulaite on juuri asennettu tai suuri määrä jäätäon juuri käytetty.	Odota 24 tuntia niin, että jään tuotanto käynnistyy jajääpala-astia täyttyy.
	Vedensuodatin on tukossa tai pitää vaihtaa. Vaihda vedensuodatin.
Jääpalakone ei tuotatarpeeksi jäätä tai jääon epämuodostunutta(joissakin malleissa)	Jääpalakone on juuri asennettu tai suurimäärä jäätä on juuri käytetty.	Odota 24 tuntia niin, että jään tuotanto käynnistyy jajääpala-astia täyttyy.
	Vedenpaine on liian pieni. Liian pieni vedenpaine voi aiheuttaa vuotoa. Tarkistavedenpaine. Vedenpainen on oltava 20 - 100paunaa/neliötuuma, jotta venttiili toimii oikein.Vesisuodattimilla varustettujen laitteiden minimipaineeksisuositellaan 35 paunaa/neliötuuma.
	Vedensuodatin on tukossa tai pitää vaihtaa. Vaihda vedensuodatin.
Jääpalakone (joissakinmalleissa) ei tuota jäätä	Jääpalakoneen varsi ei oleoikeassa asennossa	Varmista, että jääpalakoneen varsi on alhaalla.Katso lisätietoja käyttöohjeen kohdastaAutomaattinen jääpalakone.
	Vesijohto ei ylety vesiventtiiliin Tarkista vesijohdon kiinnitys. Katso lisätietojaasennusohjeista
	Vesiputkissa on mutkia.	Katkaise vedentulo ja suorista mutkat. Jos mutkia ei vosuoristaa, vaihda putki.
	Vedenpaine on liian alhainen.	Tarkista vedenpaine. Vedenpainen on oltava20 - 100 paunaa/neliötuuma, jotta venttiili toimii oikein.Vesisuodattimilla varustettujen laitteiden minimipaineeksisuositellaan 35 paunaa/neliötuuma.
	Varmista, että pakastinosa toimiioikealla lämpötilalla.	Pakastimen lämpötilan pitää olla 0^ - 2^ ( -18^ - -17^ ).Katso käyttöohjeesta, kuinka säätimiä säädetään.
	Jääpala-astiaa ei ole asennettu oikein.	Asenna jääpala-astia oikein.
	Sopimaton vesiventtiili.	Tarkista vesijohdon kiinnitys. Valmistaja ei olevastuussa väärästä asennuksesta johtuvistaomaisuusvahingoista. Itselävistävät ja 3/16-tuumaisetsatulaventtiilit aiheuttavat pienen vedenpaineen ja voivattukkia putken ajan myötä.

Ennen kuin otat yhteyttä huoltoon

JÄÄ & VESI

AIH	E	MAHDOLLINEN	SYY	RATKA
Laite vuotaa vettä	Vesijohtona on käytetty muoviputkea.		Valmistaja suosittelee kupariputkea. Valmistaja ei ole vastuussa väärästä asennuksesta johtuvista omaisuusvahingoista.
	Sopimaton vesiventtiili.		Tarkista vesijohdon kiinnitys. Valmistaja ei ole vastuussa väärästä asennuksesta johtuvista omaisuusvahingoista. Itselävistävät ja 3/16-tuumaiset satulaventtiilit aiheuttavat pienen vedenpaineen ja voivat tukkia putken ajan myötä.
Jääpalakoneen sisään menoputkeen muodostuu jäätä	Vedenpaine on liian alhainen. Tarkista vedenpaine. Vedenpaineen on oltava 20 - 100 paunaa/neliötuuma, jotta venttiili toimii oikein. Vesisuodattimilla varustettujen laitteiden minimipaineeksi suositellaan 35 paunaa/neliötuuma.
	Pakastimen lämpötila on liian korkea.		Pakastimen lämpötilaksi suositellaan 0^ - 2^ (-18° - -17°C). Katso käyttöohjeesta, kuinka säätimiä säädetään.
Vesi virtaa hitaammin kuin normaalisti	Vedenpaine on liian alhainen.		Vedenpaineen on oltava 20 - 100 paunaa/neliötuuma, jotta järjestelmä toimii oikein. Jos käytetään vesisuodatinta, suositeltu vedenpaine on 35 paunaa/neliötuuma.
	Sopimaton vesiventtiili. Tarkista		Asennusohjeista, kuinka vesijohto liitetään. Itselävistävät ja 3/16-tuumaiset satulaventtiilit aiheuttavat alhaisen vedenpaineen, jolloin vesiputki voi tukkeutua ajan myötä. Valmistaja ei vastaa väärin tehdyn vesiliitännän aiheuttamista omaisuusvahingoista.
	Vesiputkissa on mutkia. Katkaise vedentulo ja suorista mutkat. Jos mutkia ei voi suoristaa, vaihda putki.
	Vedensuodatin on tukossa tai pitää vaihtaa.		Vaihda vedensuodatin.
Annosteltu vesi ei ole kylmää	Jääkaappi on juuri asennettu.		Odota noin 12 tuntia. Odota noin 12 tuntia, jotta vesisäiliön vesi ehtii jäähtyä.
	Vesisäiliö on tyhjentynyt.
	Putkistossa oleva vesi on lämmennyt huoneen lämpötilaan.		Heitä pois ensimmäinen vesilasillinen ja täytä uudelleen.

Vedensuodattimen tiedot

Amana®

Järjestelmän tekniset tiedot Jääkaapin vedensuodatinpatruuna, malli OWF-51

Ominaisuudet

Virtausnopeus (maksimi) 2,83 l/min (0,75 GPM)

Laskettu toiminta-aika OWF-51-NI300 (maksimi) 1 135 litraa (300 gallonaa)

Laskettu toiminta-aika OWF-51-WI500 (maksimi) 1 892 litraa (500 gallonaa)

Suurin sallittu käyttölämpötila 38°C (100°F)

Pienin painevaatimus 138 kPa (35 psi)

Alhaisin sallittu käyttölämpötila 1 °C (33 °F)

Suurin käyttöpaine 827 kPa (120 psi)

Yleiset käyttö edellytykset: Lue nämä tekniset tiedot ja vertaa laitteen toiminta-arvoja vedenpuhdistustarpeisiisi.

ÄLÄ käytä laitetta alueella, jossa vesi on mikrobiologisesti vaarallista tai tuntematonta laatua, ilman riittävää desinfointia ennen järjestelmää ja sen jälkeen. Kystapitoisuuden vähentämiseen tarkoitettua järjestelmää voidaan käyttää desinfoidussa vedessä, joka sisältää poistettavaa kystaa.

Vedensuodatusjärjestelmässä käytetään OWF-51-vaihtopatruunaa (katso tilaustiedot toimittajan tiedoista). Yhteystiedot ovat käyttöohjeen alussa. Patruunojen vaihto aina tarvittaessa on välttämätöntä suodatinjärjestelmän suorituskyvyn takaamiseksi. Käyttöohjeessa on ohjeet käyttöön, huoltoon ja ongelmanratkaisuun.

Järjestelmä on testattu standardien ANSI/NSF 42 ja 53 mukaisesti alla olevien aineiden pitoisuuden vähentämisen suhteen. Aineen pitoisuus järjestelmään tulevassa vedessä väheni vaadittuun arvoon tai sen alle järjestelmästä lähtevässä vedessä standardien ANSI/NSF 42 ja 53 mukaisesti.

Tiedot toiminnasta*

Aine	Toimintaan vaikuttava pitoisuus	Ulos virtaava vesi	Keskimääräinen prosentuaalinen vähennys	Maksimi ulosvirtaus	Min. Vaadittu vähennys	Tulo pH
Lyijy	0,15 mg/l +/-10%	0,001 mg/l	99,33 %	0,001 mg/l	0,010 mg/l	6,5
Lyijy	0,15 mg/ l+/-10%	0,002 mg/l	98,66 %	0,003 mg/l	0,010 mg/l	8,5
Kysta	Minimi 50 000/l	1 kpl/ml	99,99 %	3 kpl/ml	>99,95 %	Ei päde
Sameus	11 +/- 1 NTU	0,12 NTU	98,98 %	0,18 NTU	0,5 NTU	Ei päde
Lindaani	0,002 mg/l +/-10%	0,00005 mg/l	97,62 %	0,00005 mg/l	0,00002 mg/l	Ei päde
Atratsiini	0,009 mg/l +/-10%	0,0002 mg/l	97,93 %	0,0006 mg/l	0,003 mg/l	Ei päde
Kloori	2,0 mg/l +/-10%	0,09 mg/l	95,26 %	0,17 mg/l	≥75 %	Ei päde
Kiintoaines**	Vähintään 10 000 hiukkasta/ml	900 kpl/ml	99,68 %	2400 kpl/ml	≥85 %	Ei päde
2,4-D	0,0210 mg/l +/-10%	45,45 ug/l	84,42 %	100 ug/l	0,0017 mg/l	Ei päde
Asbesti	10^7 - 10^8 kuitua/l: 10 Pituudeltaan yli 10 mikrometrinkuidut	0,16 MFL/ml	99,96 %	0,16 MFL/ml	99 %	Ei päde

* Testattu virtausnopeudella 2,83 L/min (0,75 GPM) ja maksimipaineella 827 kPa (120 psi) normaaleissa laboratorio-olosuhteissa. Todellinen suorituskyky saattaa vaihdella.
** Hiukkaskoon vaihteluväli testin luokitteluun. Käytetyt hiukkaset olivat kooltaan 0,5 - 1 mikronia.

NSF International on testannut ja sertifioinut mallit OWF50-WI500 ja OWF50-NI300 ANSI/NSF-standardien 42 ja 53 mukaisesti seuraavien ominaisuuksien ja aineiden vähentämisen suhteen:

Standardi nro 42: esteettiset vaikutukset

makujen ja hajujen vähentäminen kloorin vähentäminen

automaattinen suodatinyksikkö

hiukkasten vähentämisen luokka 1

Standardi nro 53: terveysvaikutukset

kemikaalien vähennysyksikkö

lyijyn, atratsiinin, lindaanin ja 2,4-D:n vähentäminen

automaattinen suodatinyksikkö

rakkomuodostelmien, sameuden ja asbestin vähentäminen
