Produkttype	Innebygd induksjonskoketopp
Merke	ZANUSSI
Modeller	ZITN844X, ZITN844K
Mål (B x D x H)	780 x 520 x 55 mm
Utkutt (B x D)	750 x 490 mm
Vekt	Omtrent 10 kg
Elektrisk tilførsel	220-240 V / 400 V 2N, 50-60 Hz
Total effekt	7,35 kW
Antall koksoner	4 induksjonssoner
Sone diameter	21,0 cm hver
Hovedfunksjoner	PowerBoost, Automatisk temperaturstigning, Tidsbryter, Stopp, Låsetaster, Barnesikring, Hob²Hood, Strømstyring, Automatisk avstenging
Restvarmeindikator	OptiHeat Control (3 trinn)
Tilkoblingstype	Strømkabel (H05V2V2-F, 90°C min)
Vedlikehold og rengjøring	Fuktig myk klut og ikke-slipende rengjøringsmiddel; skrape for gjenstridige rester
Sikkerhet	Barnesikring, låsing, automatisk avstenging, kardeteksjon, overopphetingsbeskyttelse
Reservedeler og reparerbarhet	Originaldeler, autorisert ettermarkedsservice
Generell informasjon	Bruksanvisning på fransk, 164 sider

Ofte stilte spørsmål - ZITN844X - ZITN844K ZANUSSI

Hvordan aktiverer jeg PowerBoost-funksjonen?

Trykk på P-tasten på ønsket kokssone. Displayet viser P. Funksjonen øker effekten i en begrenset tid (maks 10 minutter).

Hvordan låser jeg kontrollpanelet under matlaging?

Trykk på Lås-tasten (hengelås). Displayet viser L i 4 sekunder. Tidsbryteren forblir aktiv. For å låse opp, trykk igjen på samme tast.

Hva gjør jeg hvis koketoppen ikke slår seg på?

Sjekk at koketoppen er riktig tilkoblet og at sikringen ikke er gått. Hvis problemet vedvarer, kontakt en kvalifisert elektriker eller autorisert service.

Hvordan rengjør jeg koketoppen?

Bruk en fuktig myk klut med ikke-slipende rengjøringsmiddel. For brente rester, bruk en spesiell skrape ved å vinkle bladet. Bruk aldri damprenser eller slipende svamp.

Hvilke kar er egnet for induksjon?

Kar i støpejern, stål, emaljert stål eller rustfritt stål med flat og magnetisk bunn. Sjekk at en magnet fester seg til bunnen. Unngå aluminium, kobber, glass og keramikk.

Hvordan stiller jeg inn tidsbryteren?

Velg kokssone ved å trykke på Ⓛ til sonens indikator blinker. Bruk + eller − for å stille inn varighet (0 til 99 min). Nedtellingen starter automatisk.

Hva betyr symbolet <b>U</b> på displayet?

Symbolet U indikerer at Pause-funksjonen er aktivert eller at Automatisk temperaturstigning pågår. Se kapittelet 'Daglig bruk' for mer detaljer.

Hvordan aktiverer jeg barnesikringen?

Slå på koketoppen med ① uten å stille inn nivå. Trykk på Lås i 4 sekunder. L vises. Slå av koketoppen med ①. For å deaktivere, gjør samme prosedyre.

Hob²Hood-funksjonen fungerer ikke, hva gjør jeg?

Sjekk at kontrollpanelet ikke er dekket og at ingen store kar blokkerer infrarødsignalet. Forsikre deg om at automatisk modus er aktivert på hetten (modus H1-H6).

Hva gjør jeg ved feilkode med et tall?

Slå av koketoppen og vent 30 sekunder før du slår den på igjen. Hvis problemet vedvarer, koble den fra i 30 sekunder og koble til igjen. Hvis feilen fortsetter, kontakt autorisert service.

BRUKSANVISNING ZITN844X - ZITN844K ZANUSSI

2.4 Vedligeholdelse og rengøring

Se under "Tekniske data".

6.3 Eksempler på anvendelse

Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og reparasjon:

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte personer

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.
• Barn mellom 3 og 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn hele tiden.

• Barn yngre enn 3 år må holdes på avstand fra produktet hvis de ikke er under tilsyn hele tiden.

• Ikke la barn leke med produktet.

• Oppbevar all emballasje utilgjengelig for barn, og kast den i samsvar med lokale reguleringer.
• ADVARSEL: Hold barn og kjæledyr borte fra produktet når det er i bruk eller når det avkjøles. Tilgjengelige deler blir varme under drift.
• Hvis produktet har en barnesikring, bør du aktivere det.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn med mindre de er under tilsyn.

1.2 Generell sikkerhet

• ADVARSEL: Apparatet og tilgjengelige deler blir varme under bruk. Pass på at du ikke berører varmeelementene.
• ADVARSEL: Matlaging uten tilsyn på en koketopp med fett eller olje kan være farlig og kan resultere i brann.
• DU MÅ ALDRI prøve å slukke en brann med vann, men du må slå av produktet og deretter dekke flamme f.eks. med et lokk eller et brannteppe.
• FORSIKTIG: Apparatet må ikke tilføres strøm gjennom en ekstern bryterenhet, for eksempel en tidsbryter, eller koples til en krets som regelmessig slås av og på av en annen elektrisk enhet.
• FORSIKTIG: Tilberedningsprosessen må gjøres under tilsyn. En kortvarig tilberedningsprosess må overvåkes kontinuerlig.
• ADVARSEL: Brannfare: Ikke oppbevar gjenstander på kokeoverflatene.
• Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på komfyrtoppen fordi de kan bli varme.
• Bruk ikke apparatet før du installerer det i en innebygget struktur.
• Ikke bruk damprengjøring til å rengjøre apparatet.
• Etter bruk slår du av koketoppen med kontrollenheten og du skal ikke stole på kokekarsensoren.
• Hvis den glasskeramiske overflaten er sprukket, skal apparatet slås av og kontakten tas ut. Hvis apparatet er

koblet til strømnettet direkte ved hjelp av sikringsboksen, fjerner du sikringen for å koble fra apparatet fra strømforsyningen. I begge tilfeller, tar du kontakt med det autoriserte servicesenteret.

• Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.
• ADVARSEL: Bruk bare koketoppbeskyttelser som produsenten av kokeapparatet enten har utviklet selv eller angitt som egnet for bruk i apparatets bruksanvisning, eller koketoppbeskyttelser som er bygd inn i apparatet. Bruk av uriktige beskyttelser kan føre til ulykker.

2. SIKKERHETSANVISNINGER

2.1 Installasjon

ADVARSEL!

• Fjern all emballasje.
- Ikke monter eller bruk et skadet produkt.
- Følg installasjonsanvisningene som følger med produktet.
• Overhold minimumsavstanden fra andre produkter og enheter.
- Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.
- Dekk skårne overflater med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.
- Beskytt apparatets bunn mot damp og fuktighet.
- Monter ikke apparatet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra apparatet når dører eller vinduer er åpne.

2.2 Elektrisk tilkopling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Produktet må være jordet.
• Sørg for at produktet er koblet fra strømforsyningen før du gjør enhver operasjon.
• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Sørg for at produktet er riktig montert. Løs og feil anvendt strømkabel eller støpsel (hvis aktuelt), kan gjøre at terminalen blir for varm.
• Bruk riktig strømkabel.
• Sørg for at strømkabelen ikke floker seg.
• Sørg for at støtbeskyttelse er montert.
• Bruk avlastingsklemmen på kabelen.
• Sørg for at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme produktet eller varme kokekar, når du kobler produktet til stikkontaktene i nærheten.
• Ikke bruk grenuttak eller skjøteledninger.
  • Pass på at støpselet (hvis aktuelt) og strømkabelen ikke blir påført skade. Kontakt det autoriserte servicesenteret

vårt, eller en elektriker, for å få byttet en skadet strømkabel.

• Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Påse at det er tilgang til stikkontakten etter monteringen.
• Hvis stikkontakten er løs skal du ikke sette i støpselet.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Bruk kun korrekte isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen fjernet fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble apparatet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Fjern (om nødvendig) all emballasje, merking og beskyttelsesfilm før første gangs bruk.
• Dette apparatet er kun for husholdningsbruk.
• Dette apparatets spesifikasjoner må ikke endres.
• Pass på at ventilasjonsåpningene ikke er blokkerte.
• Apparatet må ikke være uten tilsyn mens det er i bruk.
• Slå av kokesonene etter hver gang de har vært i bruk.
• Ikke stol på grytedetektoren.
• Ikke legg bestikk eller grytelokk på konesonene. De kan bli varme.
• Bruk ikke apparatet med våte hender eller när det er i kontakt med vann.
• Bruk ikke apparatet som arbeids- eller oppbevaringsflate.

• Hvis apparatets overflate er knust må du koble apparatet fra strømforsyningen umiddelbart. Dette for å forhindre elektrisk støt.

• Personer som bruker en pacemaker må holde en avstand på minst 30 cm fra induksjonskokesonene när apparatet er i bruk.

• Når du legger mat i varm olje, kan det sprute.

ADVARSEL!

Risiko for brann og eksplosjon

• Oppvarming av fett og olje kan frigjøre brennbare damper. Hold flammer eller varme gjenstander unna fett og oljer når du bruker dem til tilbereding av mat.
• Dampen fra svært varm olje, kan føre til selvantennelse.
• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Legg ikke brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av apparatet.

ADVARSEL!

• Ikke plasser varme kokekar på betjeningspanelet.
• Ikke plasser et varmt grytelokk på koketoppens glassflate.
• Ikke la kokekar koke tørre.
• Vær forsiktig slik at ingen gjenstander eller varme kokekar faller på apparatet. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomme kokekar eller uten kokekar.
• Ikke legg aluminiumsfolie på apparatet.
• Kokekar av støpejern, støpt aluminium eller kokekar med ødelagt bunn kan lage riper i glasset/glasskeramikken. Løft alltid disse objektene opp när du må flytte dem på koketoppen.
• Dette apparatet skal kun brukes til matlaging. Det må ikke brukes til andre formål, f.eks. oppvarming av rommet.

2.4 Stell og rengjøring

• Rengjør apparatet med jevne mellomrom for å hindre skade på overflaten.

• Slå apparatet av og la det avkjøle før rengjøring.

• Bruk ikke vannspray og damp for å rengjøre apparatet.

• Rengjør apparatet med en fuktet myk klut. Bruk kun nøytralt vaskemiddel. Bruk ikke slipeprodukter, slipende rengjøringsputer, løsemidler eller metallobjekter.

2.5 Tjenester

• Kontakt det autoriserte servicesenteret for å reparere apparatet. Bruk kun originale reservedeler.
• Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere

3. MONTERING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

3.1 Før monteringen

Før du monterer koketoppen skriv ned informasjonen nedenfor fra typeskiltet. Typeplaten er plassert nederst i komfyrtoppen.

Serienummer ....

3.2 Koketopper

Koketopper skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

• Koketoppen er utstyrt med en tilkoplingskabel.
• For å erstatte en ødelagt strømledning bruker du samme ledningstype: H05V2V2-F som tåler 90 °C eller mer. Kontakt ditt lokale servicesenter.

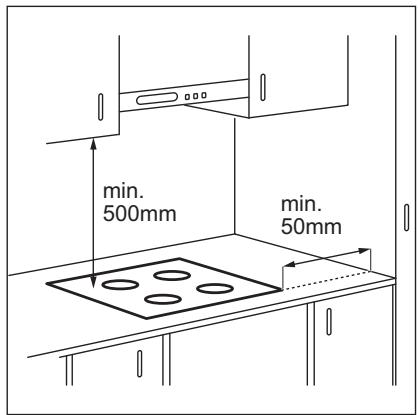

3.4 Montering

Hvis du installerer koketoppen under en avtrekksvifte, kan du se monteringsinstruksjonene for minimumsavstanden mellom apparatene.

informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

2.6 Avfallsbehandling

ADVARSEL!

Fare for skade og kvelning.

• Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.
  • Koble produktet fra strømmen.
• Kutt av strømkabelen, lukk produktet og kast den.

4.1 Oversikt over matlagingsoverflaten

1 Induksjonskokesone
2 Betjeningspanel

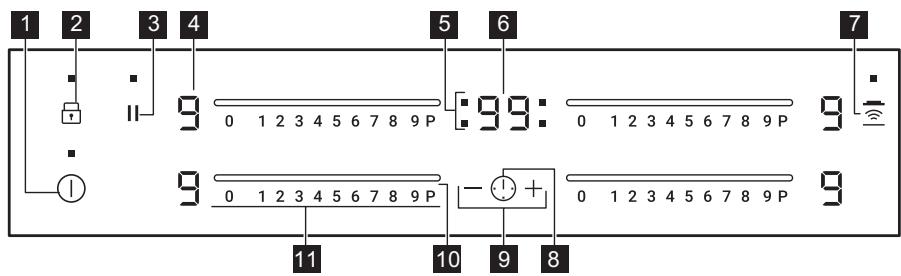

4.2 Oversikt over betjeningspanelet

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

	Sensor-felt	Funksjon	Beskrivelse
1	➊	PÅ / AV	Slå koketoppen av og på.
2		Sperre / Barnesikringsenhet	Låse / låse opp betjeningspanelet.
3	||	Pause	Aktiverer og deaktiverer funksjonen.
4	-	Effekttrinndisplay	For å vise effekttrinnet.
5	-	Tidsindikatorer for kokesoner	Viser hvilken sone tiden er innstilt for.
6	-	Tidsurdisplay	Vise tiden i minutter.
7		Hob ^2 Hood	Aktivere og deaktivere den manuelle modusen til funksjonen.
8	➊	-	Velge kokesone.
9	+/-	-	∅ke eller redusere tiden.
10	P	PowerBoost	Aktivere funksjonen.
11	-	Betjeningslinje	Stille inn en varmeinnstilling.

4.3 Effekttrinndisplayer

Display	Beskrivelse
0	Kokesonen er slått av.
1 - 9	Kokesonen er i bruk.
ω	Pause er aktivert.
Ω	Automatisk oppvarming er aktivert.
	PowerBoost er aktivert.
+ tall	Det har oppstått en feil.
☐ / - / -	OptiHeat Control (Tretrinns restvarmeindikator): fortsett koking / hold varm / restvarme.
	Sperre / Barnesikringsenhet er aktivert.
	Uegnet eller for lite kokekar, eller ikke noe kokekar på kokesonen.
-	Automatisk utkopling er aktivert.

4.4 OptiHeat Control (Tretrinns restvarmeindikator)

ADVARSEL!

☐ / ☐ / ☐ Forbrenningsfare som følge av restvarme.

Indikatorene viser nivået av restvarme for konesonene du bruker for øyeblikket.

Induksjonskokesonene skaper den nødvendige varmen for tilberedning direkte i bunnen av kokekaret. Glasskeramikken blir varmet opp av varmen fra kokekaret.

5. DAGLIG BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

5.1 Slå på og av

Berør Ⓐ i 1 sekund for å aktivere eller deaktivere komfyrtoppen.

5.2 Automatisk utkopling

Funksjonen deaktiverer komfyrtoppen automatisk hvis:

• alle konesonene er deaktiverte,
- du stiller ikke inn effekttrinnet etter du har aktivert komfyrtoppen,
- du söler noe eller setter noe på betjeningspanelet i mer enn 10 sekunder (en panne, klut, o.l.). Et lydsignalet høres, deretter slås komfyrtoppen av. Fjern objektet elle vask betjeningspanelet.
- komfyrtoppen blir for varm (f.eks. hvis en kasserolle tørrkokes). Før komfyrtoppen brukes igjen, må konesonene være kalde.

• du bruker feil kokeredskap. Symbolet tennes og konesonen slås automatisk av etter 2 minutter.
• du deaktiverer ikke en kokesone eller endrer effekttrinnet. Etter en stund tennes ☐, og komfyrtoppen deaktiveres.

Forholdet mellom effekttrinnet og tiden som komfyrtoppen deaktiveres etter:

Effekttrinn	Komfyrtoppen deaktiveres etter
, 1 – 2	6 timer
3 – 4	5 timer
5	4 timer
6 – 9	1,5 timer

5.3 Effekttrinnet

Velge eller endre effekttrinn:

Berør betjeningssøylen på riktig effekttrinn eller beveg fingeren langs betjeningssøylen til du kommer til riktig effekttrinn.

5.4 Slik bruker du kokesonene

Plasser kokekaret på korset/firkanten som er på kokeoverflaten. Dekk krysset/firkanten helt. Induksjonskokesonene tilpasser seg størrelsen på kokekarets bunn automatisk. Du kan bruke store kokekar på to kokesoner samtidig.

5.5 Automatisk oppvarming

Aktiverer denne funksjonen for å få et ønsket effekttrinn i en kortere tid. Når den er på, fungerer sonen på høyeste innstilling i starten, så fortsetter den på ønsket varme videre.

For å aktivere funksjonen må kokesonen være kald.

Aktivere funksjonen for en kokesone: berør P (P tennes). Berør straks et ønsket effekttrinn. Etter 3 sekunder tennes R.

For å deaktivere funksjonen: endre effekttrinn.

5.6 PowerBoost

Denne funksjonen gjør mer kraft tilgjengelig til induksjonskokesonene. Funksjonen kan aktiveres for induksjonskokesonen kun i en begrenset tidsperiode. Etter den tiden vil induksjonskokesonen automatisk gå tilbake til den høyeste effekttrinnet.

Se i kapittelet "Tekniske data".

Aktivere funksjonen for en kokesone: berør P. P tennes.

For å deaktivere funksjonen: endre effekttrinn.

5.7 Timer

• Tidsur med nedtelling

Du kan bruke denne funksjonen for å angi lengden på en enkel tilberedningsøkt.

Angi først varmeinnstilling for kokesonen, og velg deretter funksjonen.

For å angi kokesonen: berører du ① gjentatte ganger til indikatoren for en kokesone vises.

For å aktivere funksjonen eller endre tid: berører du + eller — på tidsuret for å stille inn tiden (00–99 minutter). Når indikatoren for kokesonen begynner å blinke, har nedtellingen startet.

For å vise gjenværende tid: berører du ⏻ for å angi kokesone. Indikatoren for konesonen begynner å blinke. Displayet viser gjenværende tid.

For å deaktivere funksjonen: berører du ① for å angi kokesonen og berører deretter —. Den gjenværende tiden telles ned til 00. Indikatoren for kokesonen forsvinner.

Du kan bruke denne funksjonen når koketoppen er på og kokesonene ikke er i bruk. Varmeinnstillingsdisplayet viser ☐.

For å aktivere funksjonen: beører du ⚠ og berører deretter + eller — på tidsuret for å angi tiden. Når tiden er over, høres et signal og 00 blinker.

For å stoppe lyden: berører du ⚠.

Funksjonen har ingen effekt på bruken av kokesonene.

5.8 Pause

Denne funksjonen stiller inn alle kokesonene på laveste varmeinnstilling.

Når funksjonen er i bruk, låses alle andre symboler på kontrollpanelene.

Funksjonen deaktiverer ikke timerfunksjonen.

Berør || for å aktivere funksjonen.

tennes.Varmeinnstillingen reduseres til 1.

For å deaktivere denne funksjonen, berører du ||. Den forrige innstillingen for varme aktiveres.

5.9 Sperre

Du kan läse betjeningspanelet mens kokesonene er i bruk. Det hindrer utilsiktet endring av effekttrinnet.

Still inn effekttrinnet først.

For å aktivere funksjonen: berør 🔒. ⚠ tennes i 4 sekunder. Tidsuret blir værende på.

For å deaktivere denne funksjonen: berør

Det tidligere effekttrinnet aktiveres.

Når du slår av komfyrtoppen, deaktiveres også denne funksjonen.

5.10 Barnesikringsenhet

Denne funksjonen forhindrer at koketoppen blir slått på utilsiktet.

For å aktivere funksjonen: aktiver komfyrtoppen med ①. Ikke velg en varmeinnstilling. Trykk på i 4 sekunder. Indikatoren tennes. Deaktiver komfyrtoppen med ①.

For å deaktivere funksjonen: aktiver komfyrtoppen med ①. Ikke velg en varmeinnstilling. Trykk på i 4 sekunder. tennes. Deaktiver komfyrtoppen med ①.

For å overstyre funksjonen for kun én tilberedningstid: Aktiver koketoppen med ①. Indikatoren tennes. Trykk på i 4 sekunder. Still inn varmeinnstillingen innen 10 sekunder. Du kan betjene komfyrtoppen. Når du deaktiverer komfyrtoppen med ①, blir funksjonen aktivert på nytt.

5.11 Effektstyring

• Konesonene er gruppert i henhold til plasseringen og tallet til fasene i komfyrtoppen. Se bildet.
• Hver fase har en maksimal elektrisk effekt på 3700 W.
• Funksjonen deler effekten mellom kokesonene som er koblet til samme fase.
• Funksjonen aktiveres når det totale elektriske effekten til kokesonene som er koblet til én enkelt fase overstiger 3700 W.
• Funksjonen reduserer effekten til de andre kokesonene som er koblet til samme fase.
• Displayet for varmeinnstillingene av de reduserte sonene veksler mellom den valgte varmeinnstillingen og den reduserte varmeinnstillingen. Etter en tid forblir varmeinnstilling-displayet av de reduserte sonene på den reduserte varmeinnstillingen.

For de fleste ventilatorer er fjernkontrollsystemet deaktivert som standard. Aktiver det før du bruker funksjonen. Se ventilatorhåndboken for mer informasjon.

Bruke funksjonen manuelt

For å bruke funksjonen, må du automatisk stille automatisk modus til H1 – H6. Komfyrtoppen er stilt inn på H5 som standard.Ventilatoren reagerer hver gang du bruker komfyrtoppen. Komfyrtoppen gjenkjenner temperaturen på kokekaret automatisk og justerer hastigheten på viften.

Automatisk moduser

	Automatisk lys	Koking1)	Steking2)
Modus H0	Av	Av	Av
Modus H1	På	Av	Av
Modus H2 3)	På	Viftehastighet 1	Viftehastighet 1
Modus H3	På	Av	Viftehastighet 1
Modus H4	På	Viftehastighet 1	Viftehastighet 1
Modus H5	På	Viftehastighet 1	Viftehastighet 2
Modus H6	På	Viftehastighet 2	Viftehastighet 3

1) komfyrtoppen oppdager kokeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.

2) Komfyrtoppen oppdager kokeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.

3) Denne modusen aktiverer viften og lyset og baserer seg ikke på temperatur.

Skifte automatisk modus

1. Slå av produktet.

2. Berør ① i 3 sekunder. Displayet slås på og så av.

3. Berør i 3 sekunder.

4. Berør ⚠ noen få ganger til Ⓗ slås på.
5. Berør + på tidsuret for å velge en automatisk modus.

For å bruke ventilatoren direkte på ventilatorpanelet, deaktiver den automatiske modusen til funksjonen.

Når du er ferdig med matlaging og deaktiverer komfyrtoppen, kan det hende at ventilatorviften går fremdeles går i en viss tid. Etter at den tiden er over, deaktiverer systemet viften automatisk og hindrer deg fra utilsiktet å aktiverer viften de neste 30 sekundene.

Du kan også betjene funksjonen manuelt. For å gjøre det berører du ≈ mens komfyrtoppen er aktiv. Dette deaktiverer automatisk drift av funksjon og lar deg endre viftehastigheten manuelt. Når du trykker på ≈ øker du viftens hastighet med én. Når du når et høyt nivå og trykker ≈ igjen vil du stille viftens hastighet til 0. Dette deaktiverer viften i ventilatorhetten. Berør ≈ for å starte viften igjen med hastighet 1.

For å aktivere automatisk drift av funksjonen, deaktiver komfyrtoppen og deretter aktiver komfyrtoppen.

Aktivere lyset

Du kan stille inn komfyrtoppen slik at den aktiverer lyset automatisk hver gang du aktiverer komfyrtoppen. For å gjøre dette, må du automatisk stille automatisk modus til H1 – H6.

Lyset på ventilatoren deaktiveres 2 minutter etter at den keramiske platetoppen deaktiveres.

6. RÅD OG TIPS

ADVARSEL!

Se etter i Sikkerhetskapitlene.

6.1 Kokekar

For induksjonssonene skaper et sterkt elektromagnetisk felt varme i kokekaret veldig raskt.

Bruk induksjonskokesonene med egnede kokekar.

• Kokekarets bunn må være så tykk og flat som mulig.
• Sørg for at pannebaser er rene og tørre før du setter dem på den keramiske komfyrtoppens overflate.
• For å unngå riper må du ikke skyve eller gni gryten over det keramiske glasset.

Materiale i kokekar

• riktig: støpejern, stål, emaljert stål, rustfritt stål, bunn med flere lag (med riktig merke fra produsenten).
• ikke riktig: aluminium, kobber, messing, glass, keramikk, porselen.

Kokekaret er riktig til induksjonskomfyrtopp, hvis:

• vann koker veldig raskt på en sone med den høyeste varmeinnstillingen.
• en magnet fester seg til bunnen av kokekaret.

Kokekarenes mål

• Induksjonskokesonene tilpasser seg størrelsen av kokekarets bunn automatisk.
• Konesonens effektivitet er relatert til diameteren på kokekaret. Kokekar med en smalere diameter enn anbefalt minimum mottar bare halvparten av en kokesones effektgrad.

- Av sikkerhetsgrunner og optimale tilberedningsresultater må du ikke bruke kokekar som er større enn angitt i «Spesifikasjoner for kokesoner». Unngå å holde kokekar nær betjeningspanelet under tilberedningen. Dette kan påvirke funksjonens funksjon eller ved utilsiktet å aktivere komfyrtoppfunksjonene.

Se «Tekniske data».

6.2 Støy under bruk

Hvis du kan høre:

• knekkelyder: kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• plystrelyder: du bruker en kokesone på et høyt effekttrinn, og kokekaret består av forskjellige materialer (en sandwichkonstruksjon).
• summing: du bruker et høyt effekttrinn.
• klikkelyder: det skjer elektriske koblinger.
  • hvesing, summing: viften går.

Lydene er normale og betyr ikke noen funksjonsfeil.

6.3 Eksempler på tilberedningsmåter

Korrelasjonen mellom varmeinnstillingen til en sone og dens forbruk er ikke lineær. Når du øker varmeinnstillingen er den ikke proporsjonal med økt strømforbruk. Dette betyr at en kokesonen med middels varmeinnstillinger bruker mindre enn halvparten av effekten sin.

Opplysningene i tabellen er kun veiledende.

Effekttrinn	Brukes til:	Tid (min)	Tips
- 1	Holde ferdig tilberedt mat varm.	etter behov	Sett et lokk på kokekaret.
1 – 2	Hollandaisesaus, smelt: smør, sjokolade, gelatin.	5 – 25	Bland innimellom.
1 – 2	Størkning: luftige omeletter, egge-stand.	10 – 40	Tilberedes med lokk.
2 – 3	Svell ris og melkeretter, varm ferdigretter.	25 – 50	Tilsett minimum to ganger så mye væ-ske som ris, melkeretter må røres i un-der hele prosedyren.
3 – 4	Dampkoke grønnsaker, fisk, kjøtt.	20 – 45	Tilsett et par spiseskjeer væske.
4 – 5	Dampkoking av poteter.	20 – 60	Bruk maks 1⁄4 l vann for 750 g poteter.
4 – 5	Koking av større matvaremengder, gry-teretter og supper.	60 – 150	Opptil 3 liter væske pluss ingredien-ser.
6 – 7	Varsom steking: filet, cordon bleu av kalv, koteletter, koketter, pølser, lever, sausejevning, egg, pannekaker, smul-tringer.	etter behov	Snu etter halve steketiden.
7 – 8	Steking, reven potetgrateng, hoftestyk-ker, steker.	5 – 15	Snu etter halve steketiden.
9	Koke opp vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pommes frites.
P	Kok store mengder vann. PowerBoost er aktivert.

6.4 Råd og tips for Hob²Hood

Når du bruker komfyrtoppen med funksjonen:

• Beskytt ventilatorpanelet mot direkte sollys.
• Ventilatorpanelet må ikke utsettes for halogenlys.
• Ikke dekk til betjeningspanelet på komfyrtoppen.
• Ikke avbryt signalet mellom komfyrtoppen og ventilatoren (f.eks. med hånden, et kokekarhåndtak eller en stor gryte). Se bildet.

Andre fjernstyrte apparater kan blokkere signalet. Bruk ikke slike apparater i nærheten av kokeplaten mens Hob²Hood er på.

Kjøkkenventilatorer med Funksjonen fungerer med Hob²Hood-funksjon

Se vårt forbrukernettsted for å finne hele listen over kjøkkenventilatorer som virker med denne funksjonen.

7. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Generell informasjon

• Rengjør koketoppen etter hver bruk.
- Bruk kokekar med ren base.
- Riper eller mørke flekker på overflaten påvirker ikke komfyrtoppens funksjon.
- Bruk et spesialrengjøringsprodukt for overflaten på komfyrtoppen.
- Bruk en spesialskrape på glasset.

7.2 Rengjøring av koketoppen

- Fjern umiddelbart: Smeltet plast, plastfolie, sukker og mat som inneholder

sukker, ellers kan skitten forårsake skade på koketoppen. Vær varsom slik at du unngår forbrenninger. Bruk en spesiell koketoppskrape på glassflaten i en skarp vinkel og skyv bladet bortover flaten.

• Etter at koketoppen er tilstrekkelig avkjølt fjernes: kalkringer, vannringer, fettflekker, blanke metalliske misfarginger. Rengjør koketoppen med en fuktig klut og rengjøringsmiddel som ikke sliper. Tørk koketoppen med en myk klut etter rengjøring.
• Fjerne skinnende metallisk misfarging: Bruk en oppløsning av vann og eddik og rengjør glassflaten med en fuktig klut.

8. FEILS∅KING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

8.1 Hva må gjøres, hvis ...

Problem	Mulig årsak	Løsning
Du kan ikke aktivere eller betjene komfyrtoppen.	Komfyrtoppen er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om komfyrtoppen er riktig koblet til strømforsyningen.
	Sikringen har gått.	Kontroller at sikringen er årsaken til funksjonssvikten. Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
	Du stiller ikke inn effekttrinn for 10 sekunder.	Slå på komfyrtoppen igjen og still inn varmen innen det har gått 10 sekunder.
	Du berørte to eller flere sensorfelt samtidig.	Berør bare ett sensorfelt.
	Pause er aktivert.	Se «Daglig bruk».
	Det er vann eller fettsprut på betjeningspanelet.	Rengjør betjeningspanelet.
Et lydsignal høres, deretter slås komfyrtoppen av.Et lydsignal høres når komfyrtoppen slår seg av.	Du har satt noe på ett eller flere sensorfelt.	Fjern gjenstanden fra sensorfeltene.
Komfyrtoppen deaktiveres.	Du har satt noe på sensorfeltet 1.	Fjern gjenstanden fra sensorfeltet.
Restvarmeindikatoren vises ikke.	Kokesonen er ikke varm fordi den var bare i bruk en kort stund eller sensoren er skadet.	Kontakt servicesenteret dersom koke-sonen fortsatt er varm i lang tid.
Hob2Hood fungerer ikke.	Du dekket til betjeningspanelet.	Fjern gjenstanden fra betjeningspane-let.
	Du bruker en veldig stor gryte som blokkerer signalet.	Bruk en mindre gryte, endre kokesone eller bruk ventilatoren manuelt.
Automatisk oppvarming fungerer ikke.	Sonen er varm.	La sonen bli tilstrekkelig kald.
	Det høyeste effekttrinnet er valgt.	Det høyeste effekttrinnet har samme effekt som funksjonen.
Effekttrinnet endres mellom to trinn.	Effektstyring er aktivert.	Se «Daglig bruk».
Sensorfeltene blir varme.	Kokekaret er for stort eller du setter det for nær betjeningspanelet.	Sett store kokekar på de bakre sonene om mulig.
l tennes.	Barnesikringsenhet eller Sperre er aktivert.	Se «Daglig bruk».
F tennes.	Det er ikke noe kokekar på sonen.	Sett kokekaret på kokesonen.
	Kokekaret dekker ikke krysset/firkan-ten.	Dekk krysset/firkanten helt.
	Du bruker feil kokekar.	Bruk egnede kokekar. Se «Råd og tips».
	Diameteren på kokekarets bunn er for liten til sonen.	Bruk kokekar med riktige dimensjoner. Se «Tekniske data».
E og et tall tennes.	Det er en feil på komfyrtoppen.	Deaktiver komfyrtoppen og aktiver den igjen etter 30 sekunder. Hvis E lyser igjen, kobler du komfyrtoppen fra strømforsyningen. Aktiver komfyrtop- pen igjen etter 30 sekunder. Hvis pro-blemet fortsetter, må du snakke med et autorisert servicesenter.
Du kan høre en konstant pipelyd.	Den elektriske tilkoblingen er feil.	Koble komfyrtoppen fra strømforsynin-gen. Be en kvalifisert elektriker for å kontrollere monteringen.

Produsert i Tyskland

7.35 Kw

9.2 Spesifikasjoner for kokesoner

Kokesone	Nominell effekt (maks effekttrinn) [W]	PowerBoost [W]	PowerBoost maksimum varighet [min]	Kokekardiameter [mm]
Venstre foran	2300	3200	10	125 – 210
Venstre bak	2300	3200	10	125 – 210
Høyre foran	2300	3200	10	125 – 210
Høyre bak	2300	3200	10	125 – 210

Effekten for kokesonen kan variere noe sammenliknet med informasjonen i tabellen. Det endres med kokekarets materiale og mål.

For optimal matlagingsresultater bruk ikke kokekar større enn angitt i tabellen.

10. ENERGIEFFEKTIV

10.1 Produktinformasjon i henhold til EU 66/2014 gjelder bare for EU-markedet

Modellidentifikasjon		ZITN844K
Type koketopp		Koketopp for innbygging
Antall kokesoner		4
Varmeteknologi		Induksjon
Diameter av sirkulære kokesoner (∅)	Venstre foran	21,0 cm
	Venstre bak	21,0 cm
	Høyre foran	21,0 cm
	Høyre bak	21,0 cm
Strømforbruk per kokesone (EC electric cooking)	Venstre foran	179,6 Wt / kg
	Venstre bak	189,1 Wt / kg
	Høyre foran	187,3 Wt / kg
	Høyre bak	189,1 Wt / kg
Energiforbruk for koketopp (EC electric hob)		186,3 Wt / kg

EN 60350-2 - Elektriske husholdningsprodukter for matlaging – Del 2: Koketopp – Metoder for måling av ytelse

10.2 Energisparende

Du kan spare energi på hverdagslig tilberedning hvis du følger hintene under.

Resirkuler materialer som er merket med symbolet ⚙. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket

med symbolet 📄 sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

BESÖK VÅR WEBBPLATS FÖR ATT:
