ZBB29445SA - Kjøleskap ZANUSSI - Gratis bruksanvisning og manual

Merke	Zanussi
Modell	ZBB29445SA
Produkttype	Kjøleskap med ventilert kjøling
Energiklasse	E
Nettovolum totalt	277 L
Nettovolum kjøleskap	227 L
Nettovolum fryser	50 L
Mål (H x B x D)	185 cm x 60 cm x 65 cm
Nettovekt	68 kg
Strømforsyning	230 V / 50 Hz
Klimaklasse	SN-ST
Støynivå	39 dB(A)
Innvendig belysning	LED
Vannutdeler	Nei
Fast Freeze-funksjon	Ja
Feriefunksjon	Nei
Automatisk avriming	Ja (kjøleskap)
Kjølemiddel	R600a
Vedlikehold og rengjøring	Rengjør med lunkent vann og mild såpe. Ikke bruk slipende midler.
Sikkerhetsråd	Koble fra før rengjøring. Ikke blokker ventilasjonsgitter.
Tilgjengelige reservedeler	Ja, via ettersalgsservice
Reparerbarhet	Reparasjonsindeks 7.5/10

Ofte stilte spørsmål - ZBB29445SA ZANUSSI

Hvordan justere temperaturen i kjøleskapet?

Bruk justeringsknappen inni. Drei til høyre for å kjøle mer og til venstre for mindre. Ideell temperatur er 4°C.

Hva gjør jeg hvis kjøleskapet ikke kjøler?

Kontroller at apparatet er koblet til og at stikkontakten fungerer. Forsikre deg om at temperaturen ikke er stilt for høyt. Kontroller at ventilasjonsgitter ikke er blokkert.

Hvordan tine fryseren?

Denne modellen har automatisk avriming for kjøleskapet. For fryseren: Koble fra apparatet, ta ut maten og la døren stå åpen. Ikke bruk skarpe verktøy.

Hva er normalt støynivå?

Støynivået er ca. 39 dB(A), som er normalt for et kjøleskap. Det kan høres en væske- eller summelyd.

Hvordan skifte innvendig lyspære?

Belysningen er LED. For å skifte den, kontakt ettersalgsservice da den ikke er tilgjengelig for brukeren.

Må det være plass rundt kjøleskapet?

Ja, la det være minst 5 cm på baksiden og sidene for god ventilasjon. Dette forbedrer energieffektiviteten.

Hvordan rengjøre dørtetningene?

Rengjør tetningene jevnlig med en fuktig klut og mild såpe. Tørk godt for å unngå mugg. Ikke dra i tetningene.

Hva gjør jeg ved strømbrudd?

Hold dørene lukket for å opprettholde temperaturen. Maten holder seg kald i ca. 4 timer. Ikke frys ned tint mat på nytt.

Hvordan bruke Fast Freeze-funksjonen?

Aktiver Fast Freeze 24 timer før du skal fryse inn fersk mat. Temperaturen synker raskt for å bevare kvaliteten.

Hvor finner jeg reservedeler?

Reservedeler er tilgjengelige via Zanussi ettersalgsservice. Bruk modellen ZBB29445SA ved bestilling.

BRUKSANVISNING ZBB29445SA ZANUSSI

Sikkerhetsinformasjon 44
Bruk 46
Første gangs bruk 46
Daglig bruk 47
Nyttige tips og råd ____ 48

Stell og rengjøring 49
Hva må gjøres, hvis... 50
Tekniske data 52
Montering 52
Miljøhensyn 55

Med forbehold om endringer.

Sikkerhetsinformasjon

For din egen sikkerhets skyld og for å sikre korrekt bruk, bør du lese denne bruksanvisningen og dens henvisninger og advarsler før du installerer og bruker apparatet for første gang. For å unngå unødvendige feil og ulykker er det viktig at du sørger for at alle som skal bruke dette apparatet er fortrolige med hvordan det brukes og kjenner til sikkerhetsfunksjonene. Ta vare på denne bruksanvisningen og pass på at den følger med apparatet hvis du selger eller flytter det, slik at alle brukerne får informasjon om bruk og sikkerhet så lenge apparatet benyttes.

Av grunner som angår personsikkerhet eller materiell skade er det viktig at alle instruksjonene i bruksanvisningen blir fulgt. Produsenten overtar intet ansvar for skader som er forårsaket av at instruksjonene ikke er blitt fulgt.

Sikkerhet for barn og personer med reduserte evner

• Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) med redusert fysisk eller psykisk helse eller som mangler erfaring eller kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjon om bruken av apparatet av en person som er ansvarlig for deres sikkerhet.
  Hold øye med barn, slik at de ikke leker med apparatet.

- Hold all emballasje borte fra barn. Det foreligger kvelningsfare.

- Når apparatet skal vrakes: Trekk støpselet ut av stikkontakten, kutt av nettkabelen (så nær inntil apparatet som mulig) og fjern døren for å forhindre at lekende barn kan få elektrisk støt eller kan lukke seg selv inne i apparatet.

- Dersom dette apparatet, som er utstyrt med magnetiske dørpakninger, skal erstatte et

gammelt apparat med fjærlås (smekklås) på døren eller lokket, er det viktig at du ødelegger smekklåsen før du kasserer det gamle apparatet. Dette forhindrer at det gamle apparatet utgjør en dødsfelle for et barn.

Generelt om sikkerhet

Advarsel

Hold ventilasjonsåpningene i apparatets kabinett eller i den innebygde strukturen fri for hindringer.

- Skapet er beregnet på oppbevaring av matvarer og/eller drikkevarer i en vanlig husholdning, slik som beskrevet i denne bruksanvisningen

- Ikke bruk mekanisk verktøy eller ekstra hjelpemidler for å fremskynde avrimingen.

- Ikke bruk andre elektriske apparater (for eksempel iskremmaskiner) inne i et kjøleskap, med mindre de er godkjent for dette av produsenten.

- Ikke skad kjølekretsen.

- Kjølekretsen i skapet er fylt med kjølemiddelet isobutan (R600a), som er en naturlig og meget miljøvennlig gass, men som likevel er brennbar.

Pass på at ingen deler av kjølekretsen blir skadet under transport og installasjon av skapet.

Dersom kjølekretsen skulle bli skadet:

– unngå åpen flamme eller kilder som avgir gnist

- unngå åpen flamme eller kilder som avgir gnist - luft godt ut i rommet der skapet står.

- Det er farlig å endre spesifikasjonene eller foreta noen form for endringer på produktet. Hvis strømkabelen blir skadet, kan dette for-

årsake kortslutning, brann og/eller elektrisk støt.

Advarsel Alle elektriske komponenter (strømledning, støpsel, kompressor) må

skiftes av et autorisert serviceverksted eller en elektriker for å unngå fare.

1. Strømkabelen må ikke forlenges med skjøteledning.
2. Pass på at støpselet ikke ligger i klem eller kommer i skade på baksiden av produktet. Et støpsel som ligger i klem eller som kommer i skade kan bli overopphetet og forårsake brann.
3. Pass på at produktets hovedstøpsel er tilgjengelig.
4. Ikke trekk i strømkabelen.
5. Dersom stikkontakten sitter løst, må du ikke sette støpselet inn i den. Det er fare for strømstøt eller brann.

6. Du må ikke bruke produktet uten at lampedekselet (avhengig av modell) til den innvendige belysningen er montert.

7. Dette produktet er tungt. Vær forsiktig når du flytter det.

8. Ikke ta ut varer fra fryseseksjonen eller berør dem med våte/fuktige hender, da dette kan forårsake hudskader eller frostskader.
9. Ikke utsett produktet for direkte sollys over lengre tid.
10. Lyspærene (avhengig av modell) som brukes i dette produktet, er spesialpærer kun beregnet på husholdningsapparater. De egner seg ikke til rombelysning.

Daglig bruk

• Ikke sett varme gryter på plastdelene i apparatet.
• Ikke oppbevar brannfarlig gass eller væske i apparatet. De kan eksplodere.
• Ikke plasser matvarer direkte mot ventilasjonsåpningen på bakveggen. (Hvis produktet er FrostFree)
• Frosne matvarer må ikke fryses inn igjen när de har vært int.

• Oppbevar frosne ferdigretter i samsvar med instruksjonene fra ferdigrett-produsenten.

• Anbefalingene til oppbevaring fra apparatets produsent må følges nøye. Les instruksjone- ne i de gjeldende avsnittene.

• Ikke plasser drikkevarer med kullsyre eller musserende vin i fryseseksjonen, for det dannes trykk på beholderen som kan føre til at den eksploderer, som igjen kan skade apparatet.
• Ispinner kan forårsake frostskader hvis de spises like etter at de er tatt ut av fryseren.

Rengjøring og stell

• Slå av apparatet og trekk støpselet ut av stikkontakten før vedlikeholds- eller rengjøringsarbeider.
• Ikke bruk metallredskaper til rengjøring av apparatet.
• Ikke bruk skarpe redskaper for å fjerne rim fra apparatet. Bruk en plastskrape.
• Undersøk avløpet for tinevann i kjøleskapet med jevne mellomrom. Rengjør avløpet ved behov. Hvis avløpet er blokkert, vil vannet samle seg i bunnen av apparatet.

Installasjon

Viktig Følg nøye instruksjonene i avsnittene for tilkopling til strømnettet.

• Pakk ut apparatet og kontroller at det ikke er skadet. Ikke kople til et skadet apparat. Meld øyeblikkelig fra i butikken der du kjøpte apparatet om eventuelle skader. I så fall må du ta vare på emballasjen.
• Vi anbefaler at du venter i minst fire timer før du tilkopler apparatet, slik at oljen kan samle seg i kompressoren.
• Det må være tilstrekkelig luftsirkulasjon rundt hele apparatet, ellers kan apparatet overopphetes. Følg instruksjonene som gjelder installasjonen for å oppnå tilstrekkelig ventilasjon.
• Så sant mulig bør produktets bakside stå inn mot en vegg, slik at det unngås at man kan berøre eller komme i kontakt med varme de- ler (kompressor, kondensator) og dermed pådra seg brannskader.

• Apparatet må ikke oppstilles i nærheten av en radiator eller komfyr.

• Forsikre deg om at stikkontakten er tilgjengelig etter at apparatet er installert.

• Må kun kobles til drikkevannsforsyning (hvis produktet har vanntilkopling).

Service

• Alt elektrisk arbeid som er nødvendig i forbindelse med vedlikehold av dette apparatet må utføres av en faglært elektriker eller annen kompetent person.
• Dette produktet må kun repareres av autorisert servicesenter, og det må kun brukes originale reservedeler.

Miljøvern

Dette apparatet inneholder ikke gasser som skader ozonlaget, hverken i kjølekret-

Bruk

Slå på

Sett støpselet i stikkontakten.

Drei termostatbryteren med urviserne til middels innstilling.

Slå av

Drei termostatbryteren til "O"-posisjon for å slå apparatet av.

Regulere temperaturen

Temperaturen reguleres automatisk.

Gå frem som følger for å betjene apparatet:

- Drei termostatbryteren til lavere innstillinger for å oppnå mindre kjøleeffekt.

- Drei termostatbryteren mot høyere innstillinger for å oppnå større kjøleeffekt.

Vanligvis er en middels innstilling best egnet.

Første gangs bruk

Rengjøre inne i apparatet

Før du tar apparatet i bruk, må du vaske det innvendig samt alt utstyret i lunkent vann tilsatt et nøytralt rengjøringsmiddel for å fjerne den tysen eller i isolasjonsmaterialet. Dette apparatet skal ikke avhendes sammen med alminnelig husholdningsavfall. Isolasjonsskummet inneholder brennbare gasser: apparatet skal avfallsbehandles i samsvar med gjeldende bestemmelser om avfallsbehandling. Disse får du hos kommunen der du bor. Unngå at kjøleenheten blir skadet, særlig på baksiden i nærheten av varmeveksleren. Materialene i dette apparatet som er merket med symbolet ⚙, kan gjenvinnes.

Likevel bør du huske på at temperaturen inne i apparatet avhenger av følgende når du velger innstilling:

• romtemperaturen
• hvor ofte døren åpnes
• mengde mat som oppbevares
• apparatets plassering.

Viktig Dersom romtemperaturen er høy eller det oppbevares store mengder matvarer og apparatet er innstilt på laveste temperatur, vil apparatet muligens gå kontinuerlig. Dermed kan det danne seg rim på bakveggen. I så fall må bryteren stilles på en høyere temperatur, slik at den automatiske avrimingsfunksjonen aktiveres og energiforbruket dermed reduseres.

piske lukten i flunkende nye apparater. Husk å tørke nøye.

Viktig Ikke bruk kraftige vaskemidler eller sku-repulver, da dette vil skade overflaten.

Innfrysing av ferske matvarer

Fryseseksjonen er egnet for å fryse inn ferske matvarer og for å oppbevare frossen og dypfrossen mat over lengre tid.

Det er ikke nødvendig å endre middelsinnstillingen for å fryse inn ferske matvarer.

Men for at innfrysingsprosessen skal gå raske-re, kan du dreie termostatbryteren på en høyere innstilling for å oppnå maksimal kjøling.

Viktig I denne tilstanden kan temperaturen i kjøleseksjonen falle til under 0°C. Dersom dette skjer, kan du sette termostatbryteren tilbake til en varmere innstilling.

Plasser de ferske matvarene som skal fryses øverst i seksjonen.

Oppbevaring av frosne matvarer

Når produktet slås på for første gang eller etter en periode der det ikke har vært i bruk, må du la apparatet stå på i minst 2 timer på høyeste innstilling før du legger inn matvarer.

Fjern alle skuffer og kurver fra produktet, og plasser maten i kjølehyllene dersom du skal oppbevare større mengde matvarer, så arbeider skapet mest effektivt.

Advarsel Sørg for at matvarene ikke overskrider mengdegrensen som er

oppført på siden i den øvre seksjonen

(avhengig av modell)

Viktig Dersom det oppstår tining, f.eks. på grunn av strømbrudd, og hvis strømmen er borte lenger enn den verdien som er oppført i tabellen over tekniske egenskaper under "stigetid", må den tinte maten brukes opp så raskt som mulig eller tilberedes øyeblikkelig og så fryses igjen (etter avkjøling).

Tining

Dypfrosne eller frosne matvarer kan tines i kjø- leseksjonen eller ved romtemperatur før de skal brukes i forhold til hvor mye tid du har til rådighet.

Dette apparatet er utstyrt med ett eller flere brett for produksjon av isterninger. Fyll brettene med vann og legg dem i fryseseksjonen.

Viktig Ikke bruk gjenstander av metall for å fjerne brettene fra fryseren.

Fryseelementer

Fryseren har minst et fryseelement som øker oppbevaringstiden i tilfelle strømbrudd.

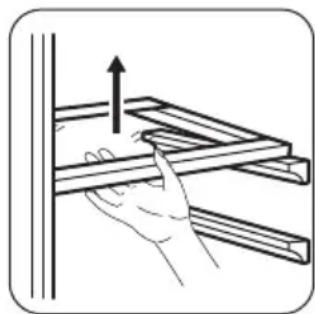

Flyttbare hyller

Veggene i kjøleskapet er utstyrt med en rekke riller, slik at hyllene kan plasseres etter ønske.

Dørhyllene kan plasseres i ulike høyder for oppbevaring av matvarebeholdere av forskjellig størrelse.

Trekk hyllen forsiktig i pilenens retning til den kommer løs. Sett den deretter i ønsket posisjon.

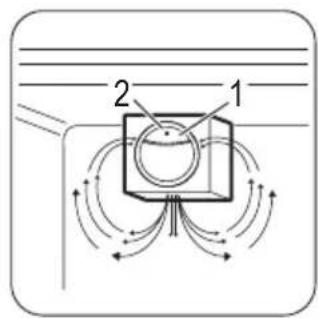

Luftkjøling

Den dynamiske luftkjøleviften (DAC) avkjøler maten raskt og gir en jevnere temperatur i seksjonen.

1. Trykk på bryteren (1) for å slå på viften. Det grønne lyset (2) tennes.

2. Juster termostat-bryteren til VIF-TE-posisjonen.

Denne innretningen gjør at matvarene nedkjøles raskere og gir en jevnere temperatur i seksjonen.

• Ikke åpne døren ofte eller la den stå åpen lenger enn absolutt nødvendig.
• Dersom romtemperaturen er høy, termostat-bryteren står på høyeste innstilling og apparatet er fullt av mat, vil kompressoren gå uavbrutt, noe som fører til at det dannes rim eller is på fordamperen. Hvis dette skjer, dreies termostatbryteren til en lavere innstilling, slik at apparatet avrimes automatisk og strømfor-bruket reduseres.

Tips til kjøling av ferske matvarer

For best mulig effekt:

• Oppbevar ikke varme matvarer eller dampende væsker i kjøleskapet.
• Dekk til maten eller pakk den inn, særlig hvis den har sterk lukt.
• Plasser maten slik at luften kan sirkulere fritt rundt den.

Tips til kjøling

Nyttige tips:

Kjøtt (alle typer): pakkes i plastposer og plasseres på glasshyllen over grønnsskskuffen.

Kjøtt bør kun oppbevares slik i én, eller maks. to dager.

Frukt og grønnsaker: renses nøye og plasseres i spesialskuffen(e).

Smør og ost: plasseres i lufttette bokser eller pakkes i aluminiumsfolie/plastfolie for å holde luft borte så godt som mulig.

Melk: Melkebeholderne bør være lukket og bør oppbevares i flaskehyllen i døren.

Bananer, poteter, løk og hvitløk må kun oppbe- vares i kjøleskap dersom de er godt innpakket.

Tips til frying

Her følger noen nyttige tips som gir best mulig frying:

• maksimal mengde matvarer som kan innfryses i løpet av ett døgn er oppført på typeskiltet;
• innfrysingen tar et døgn. Det bør ikke legges flere matvarer inn i fryseren i denne perioden;
• kun ferske matvarer av høy kvalitet og som er godt renset bør innfryses;

• pakk matvarene i små porsjoner, slik at de innfryses raskt og helt til kjernen og slik at det senere blir enklere å tine kun den mengden du vil bruke;

• pakk maten inn i aluminiumsfolie eller plast og sørg for at pakkene er lufttette;

• ikke la ferske, ufrosne matvarer komme i kontakt med matvarer som allerede er frosne for å hindre at temperaturen øker i disse;
• magre matvarer har lenger holdbarhet enn fete; salt reduserer matvarenes oppbevarings-tid;
• saftis som spises like etter at de er tatt ut av fryseseksjonen, kan forårsake frostskader på huden;
• det er lurt å merke hver enkelt pakke med innfrysingsdatoen, slik at du lettere kan følge med på oppbevaringstiden.

Tips til oppbevaring av frosne matvarer

For at produktet skal oppnå best mulig effekt, bør du:

Stell og rengjøring

Obs Trekk støpselet ut av stikkontakten før du starter enhver rengjøring av apparatet.

Dette apparatet inneholder hydrokarboner i kjøleenheten: Vedlikehold og påfylling

skal derfor kun utføres av autorisert tekniker.

Regelmessig rengjøring

Utstyret skal rengjøres regelmessig:

• Rengjør innsiden og tilbehøret med lunkent vann tilsatt litt nøytral såpe.
• Kontrollere dørpakningene regelmessig og vask dem for å sikre at de er rene og fri for matrester.
• Skyll og tørk grundig.

Viktig Ikke trekk i, flytt eller påfør skade på rør og/eller kabler inne i kabinettet.

Bruk aldri sterke vaskemidler, skurepulver, sterkt parfymerte rengjøringsprodukter eller vokspoleringsmidler for å rengjøre inne i apparatet. Dette skader overflaten og etterlater sterk lukt.

Rengjør kondenseren (sort rist) og kompressoren på baksiden av produktet med en børste. Dette forbedrer produktets ytelse og reduserer energiforbruket.

• påse at frosne matvarer har vært oppbevart på riktig måte i butikken;
• påse at frosne matvarer fraktes fra butikken til fryseren din hjemme på kortest mulig tid;
• døren ikke åpnes for ofte, og at den ikke står åpen lenger enn nødvendig;
• når maten er tint bederves den raskt og kan ikke fryses inn igjen;
• ikke overskrid oppbevaringstidene som ma- tvareprodusenten har merket emballasjen med.

Viktig Pass på at du ikke skader kjølesystemet.

Mange kjøkkenrengjøringsprodukter inneholder kjemikalier som angriper/skader plastdelene som er brukt i dette apparatet. Derfor anbefaler vi at utsiden av dette apparatet kun rengjøres med varmt vann tilsatt litt flytende oppvaskmiddel.

Etter rengjøring settes støpselet inn i stikkontakten igjen.

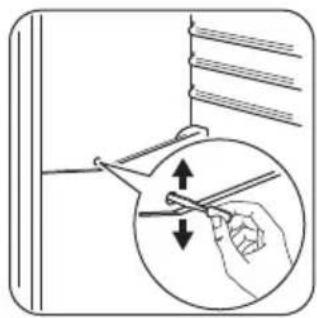

Avriming av kjøleskapet

Under normal bruk blir rim automatisk fjernet fra kjøleseksjonens fordamper hver gang motorkompressoren stopper. Smeltevannet ledes ut gjennom et dreneringsrør og ned i en beholder på baksiden av apparatet, over motorkompressoren, hvor det fordamper.

Det er viktig å rengjøre dreneringshullet for smeltevann midt i kjøleseksjonens kanal med jevne mellomrom for å hindre at vannet svømmer over og drypper ned på maten inne i seksjonen. Bruk vedlagte spesialrenser. Den sitter allerede i dreneringshullet.

Avriming av fryseren

Det vil alltid danne seg en viss mengde rim på frysehyllene og i området øverst i seksjonen. Avrim fryseren når rimlaget er blitt ca. 3-5 mm tykt.

Viktig Ca. 12 timer før avriming settes termostatbryteren på høyeste innstilling for å bygge opp tilstrekkelig kjølereserve før driftsbruddet.

Gå frem som følger for å fjerne rim:

1. Slå av apparatet.
2. Ta ut alle matvarene, pakk dem godt inn i flere lag avispapir og plasser dem på et kaldt sted.

Obs Ikke berør frosne matvarer med våte hender. Hendene dine kan fryse fast til varene.

1. La døren stå åpen og sett plastskraperen inn i holderen nederst på midten, plasser en beholder under for å samle opp smeltevannet

Hva må gjøres, hvis...

Advarsel Før feilsøking skal støpselet trekkes ut av stikkontakten.

Feil som ikke er oppført i feilsøkingslisten i denne bruksanvisningen, skal kun utbedres av kvalifisert elektriker eller faglært person.

i Sett en bolle med varmt vann inn i fryses-eksjonen for å få avrimingsprosessen til å gå raskere. Fjern også stykker av is som smelter løs før avrimingen er ferdig.

1. Tørk fryseseksjonens innside grundig når avrimingen er ferdig, og oppbevar skrape-ren for fremtidig bruk.
2. Slå apparatet på.
3. Etter to til tre timer kan du legge maten inn i fryseseksjonen igjen.

Advarsel Du må aldri bruke skarpe metallredskaper for å skrape rim av

fordamperen, for den kan bli skadet. Ikke bruk mekaniske redskaper eller annet utstyr som ikke produsenten har anbefalt for å gjøre avrimingsprosessen raskere. Dersom temperaturen stiger i de frosne matvarepakkene under avrimingsprosessen, kan sikker oppbevaringstid bli kortere.

Perioder uten bruk

Dersom apparatet ikke skal brukes over et lengre tidsrom, tas følgende forholdsregler:

- trekk støpselet ut av stikkontakten

• fjern alle matvarer
• tine (hvis frossen) og rengjør produktet og alt tilbehøret
• la døren/dørene stå på gløtt for å hindre at det danner seg ubehagelig lukt.

Dersom du lar apparatet være i drift, bør du be noen om å kontrollere det fra tid til annen for å sikre at ikke matevarene blir ødelagt ved eventuelt strømbrudd.

Viktig Apparatet lager lyder under normal drift (kompressor, kjølekrets).

Problem Mulig årsak Løsning
Apparatet virker ikke. Lampen lyser ikke.	Apparatet er slått av. Slå apparatet på.
Støpselet sitter ikke skikkelig i stikkontakten.	Sett støpselet skikkelig inn i stikkontakten.
Apparatet får ikke strøm. Stikkontakten er ikke spenningsførende.	Kople et annet elektrisk apparat til stikkontakten.Kontakt en kvalifisert elektriker.
Lampen lyser ikke.	Lampen er i hvilemodus.	Lukk døren, og åpne den igjen.
Pæren er defekt. Se etter i "Skifte lyspære".
Kompressoren arbeider uavbrutt.	Temperaturen er ikke korrekt innstilt.	Still inn en høyere temperatur.
	Døren er ikke lukket skikkelig.	Se etter i "Lukke døren".
	Døren har vært åpnet for ofte.	Ikke la døren stå åpen lenger enn nødvendig.
Maten er for varm. La maten avkjøle seg til romtempera-		tur før du legger den inn i apparatet.
Romtemperaturen er for høy. Reduser romtemperaturen.
Det renner vann på bak-veggen i kjøleskapet.	Under den automatiske avrimings-prosessen tiner rimet på bakveg-gen.	Dette er normalt.
Det renner vann inn i kjøle-skapet.	Vannavløpet er tilstoppet. Rengjør vannavløpet.
Matvarer forhindrer at vannet får	samle seg i vannoppsamlingsbehol-deren.	Pass på at ingen matvarer berører bakveggen.
Det renner vann ned i bun- nen.	Smeltevannets utløp fører ikke ned i fordamperbrettet over kompresso-ren.	Fest smeltevannsrøret til fordamper-brettet.
Temperaturen i apparatet er for lav.	Temperaturen er ikke korrekt inn-stilt.	Still inn en høyere temperatur.
Temperaturen i apparatet er for høy.	Temperaturen er ikke korrekt inn-stilt.	Still inn en lavere temperatur.

Skifte lyspære

Obs Trekk støpselet ut av stikkontakten.

Skru skruen ut av lampedekselet.

Fjern lampedekselet (se figur).

Skift den brukte pæren ut med en ny pære med samme effekt og som er spesielt beregnet på husholdningsapparater (maksimal effekt er oppført på lampedekselet).

Sett lampedekselet på igjen.

Stram skruen på lam- pedekselet.

Sett støpslet i stik- kontakten.

Åpne døren. Kontrol- ler at lyset tennes.

Nisjens mål
Høyde 1780 mm
Bredde 560 mm
Dybde 550 mm
Tid, temperaturøkning 24 t
Spenning 230-240 V
Frekvens 50 Hz

Obs Les "Sikkerhetsinformasjon" nøyaktig for din egen sikkerhets skyld og for

informasjon om korrekt operasjon av apparatet, før apparatet installeres.

Lukke døren

1. Rengjør dørpakningene.
2. Om nødvendig, juster døren. Se etter i "Installering".
3. Skift ut defekte pakninger ved behov. Kontakt servicesenteret.

Klima-klasse	Romtemperatur
SN +10°C til + 32°C
N +16°C til + 32°C
ST +16°C til + 38°C
T +16°C til + 43°C

Elektrisk tilkopling

Før du setter støpselet inn i stikkontakten, forsikre deg om at spenningen og frekvensen som er oppført på typeskiltet samsvarer med strømnettet i hjemmet ditt.

Apparatet skal jordes. Støpslet på nettledningen er utstyrt med jordingskontakt. Dersom hu-

Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsreglene ikke blir fulgt.

Døren til apparatet åpnes mot høyre. Dersom du ønsker at døren skal åpnes mot venstre, følg disse trinnene før du installerer apparatet:

- Fjern den øvre stiften og den øvre døren.

- Stram det midtre hengselet.

Krav til ventilasjon

Obs Påse at strømledningen kan beveges fritt.

Gå frem som følger:

Skyv produktet i pile- nes retning (1) til det øvre panelet stopper mot kjøkkeninnredning- gen.

Skyv produktet i pile- nes retning (2) mot skapet på motsatt side for hengselet.

Sørg for at avstanden mellom produktet og skrogets front er 44 mm.

Det nedre hengseldekselet (finnes i posen med ekstrautstyr) sørger for at avstanden mellom produktet og kjøkkenskapene er riktig.

Sørg for at avstanden mellom produktet og sideveggene er 4 mm.

Åpne døren. Sett hengseldekselet på plass.

Fjern den riktige delen fra hengseldekselets deksel (E). Sørg for å fjerne del DX for et høyremontert hengsel, SX i motsatt tilfelle.

Fest dekslene (C, D) til sporene og hengselhullene.

Installer ventilasjonsristen (B).

Fest dekselet (E) over hengselet.

Kople apparatet late- ralt til sideveggen på kjøkkenskapet:

1. Løsne skruen til del (G) og flytt del (G) til sideveggen på kjøkkenskapet.

2. Stram skruene på del (G) igjen.

3. Fest del (H) til del (G).

Skru av del (Ha), (Hb), (Hc) og (Hd).

Installer del (Ha) på innsiden av kjøkken- skapet.

Åpne apparatets dør og kjøkkenskapets dør til 90°-vinkel.
Plasser den lille firkan- ten (Hb) i skinnen (Ha).
Legg apparatets dør mot skapdøren og marker hullene.

Plasser den lille firkan- ten på skinnen igjen og fest den med med- følgende skruer.

Trykk del (Hd) på del (Hb).
Juster kjøkkenskapets dør og apparatets dør ved å justere del Hb.

Foreta en endelig kontroll for å være sikker på at:

Viktig Dersom omgivelsestemperaturen er lav (for eksempel om vinteren), blir pakningsstørrelsen mindre. Pakningsstørrelsen øker när omgivelsestemperaturen øker.

avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen,

renovasjonsselskapet eller forretningen der du anskaffet det.

Índice
