Produkttype	Indbygget induktionskogesektion
Mærke	ZANUSSI
Modeller	ZITN844X, ZITN844K
Mål (B x D x H)	780 x 520 x 55 mm
Udskæring (B x D)	750 x 490 mm
Vægt	Cirka 10 kg
Strømforsyning	220-240 V / 400 V 2N, 50-60 Hz
Samlet effekt	7,35 kW
Antal kogezoner	4 induktionszoner
Zonernes diameter	21,0 cm hver
Hovedfunktioner	PowerBoost, Automatisk temperaturstigning, Timer, Pause, Låsetaster, Børnesikring, Hob²Hood, Strømstyring, Automatisk slukning
Restvarmeindikator	OptiHeat Control (3 trin)
Tilslutningstype	Strømkabel (H05V2V2-F, 90°C min)
Vedligeholdelse og rengøring	Blød fugtig klud og ikke-slibende rengøringsmiddel; skraber til genstridige rester
Sikkerhed	Børnesikring, låsning, automatisk slukning, karsdetektering, overophedningsbeskyttelse
Reservedele og reparerbarhed	Originaldele, autoriseret kundeservice
Generelle oplysninger	Brugsanvisning på fransk, 164 sider

Ofte stillede spørgsmål - ZITN844X - ZITN844K ZANUSSI

Hvordan aktiverer jeg PowerBoost-funktionen?

Tryk på knappen P på den ønskede kogezone. Displayet viser P. Funktionen øger effekten i en begrænset periode (maks. 10 minutter).

Hvordan låser jeg kontrolpanelet under madlavning?

Tryk på knappen Lås (hængelås). Displayet viser L i 4 sekunder. Timeren forbliver aktiv. For at låse op, tryk igen på samme knap.

Hvad gør jeg, hvis kogepladen ikke tænder?

Kontrollér, at kogepladen er tilsluttet, og at sikringen ikke er sprunget. Hvis problemet fortsætter, kontakt en kvalificeret elektriker eller autoriseret kundeservice.

Hvordan rengør jeg kogepladen?

Brug en blød fugtig klud med et ikke-slibende rengøringsmiddel. Til brændte rester, brug en speciel skraber ved at vippe bladet. Brug aldrig damprenser eller slibende svamp.

Hvilke beholdere er egnede til induktion?

Beholdere af støbejern, stål, emaljeret stål eller rustfrit stål med flad og magnetisk bund. Kontrollér, at en magnet klæber til bunden. Undgå aluminium, kobber, glas og keramik.

Hvordan indstiller jeg timeren?

Vælg kogezonen ved at trykke på Ⓛ indtil zonens indikator blinker. Brug + eller − til at indstille varigheden (0 til 99 min). Nedtællingen starter automatisk.

Hvad betyder symbolet <b>U</b> på displayet?

Symbolet U angiver, at pausefunktionen er aktiveret, eller at automatisk temperaturstigning er i gang. Se kapitlet 'Daglig brug' for flere detaljer.

Hvordan aktiverer jeg børnesikringen?

Tænd kogepladen med ① uden at indstille et niveau. Tryk på Lås i 4 sekunder. L vises. Sluk kogepladen med ①. For at deaktivere, gentag samme handling.

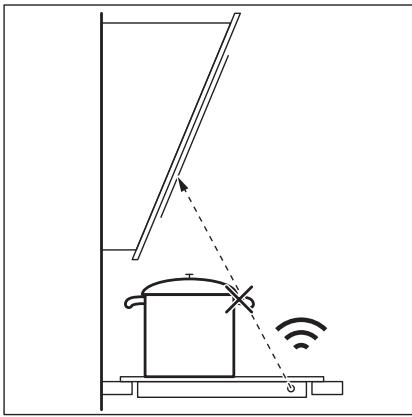

Hob²Hood-funktionen virker ikke, hvad gør jeg?

Kontrollér, at kontrolpanelet ikke er dækket, og at ingen stor beholder blokerer infrarødsignalet. Sørg for, at automatisk tilstand er aktiveret på emhætten (tilstand H1-H6).

Hvad gør jeg ved fejlkode med et tal?

Sluk kogepladen og vent 30 sekunder, før du tænder den igen. Hvis problemet fortsætter, afbryd strømmen i 30 sekunder og tilslut igen. Hvis fejlen fortsætter, kontakt autoriseret kundeservice.

BRUGSANVISNING ZITN844X - ZITN844K ZANUSSI

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og andre udsatte personer

• Apparatet kan bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer.

• Børn mellem 3 og 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.

• Børn på under 3 år skal holdes på afstand af apparatet, med mindre de overvåges konstant.

• Børn må ikke lege med apparatet.
• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• ADVARSEL: Lad ikke børn og husdyr komme tæt på apparatet, når det er i drift, eller mens det køler af.
  Tilgængelige dele bliver meget varme under brugen.
• Hvis apparatet har en børnesikring, skal den aktiveres.
• Børn må ikke udføre rengøring og vedligholdelse på apparatet uden opsyn.

1.2 Generelt om sikkerhed

• ADVARSEL: Apparatet og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.
• ADVARSEL: Tilberedning uden opsyn på en kogesektion med fedt eller olie kan være farligt og kan muligvis resultere i brand.
• Forsøg ALDRIG at slukke en brand med vand, men sluk for apparatet og dæk den åbne ild til med f.eks. et låg eller et brandtæppe.
• FORSIGTIG: Apparatet må ikke forsynes gennem en ekstern kontaktanordning, som f.eks. en timer, eller være sluttet til et kredsløb, der regelmæssigt tændes og slukkes af et forsyningsværk.
• FORSIGTIG: Tilberedningsprocessen skal overvåges. En kortvarig tilberedningsproces skal overvåges kontinuerligt.
• ADVARSEL: Fare for brand: Opbevar ikke genstande på kogefladerne.
• Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på kogesektionen, da de kan blive meget varme.
• Brug ikke apparatet, inden det monteres i den indbyggede struktur.
• Undlad at bruge en damprenser til at rengøre apparatet.

• Efter brug skal der slukkes for kogesektionen med funktionsvælgeren - stol ikke på gryderegistreringen.

• Hvis glaskeramikken/glasoverfladen er revnet, skal du slukke for apparatet og afbryde det fra ledningsnettet. Hvis apparatet er tilsluttet til ledningsnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde apparatet fra stømforsyningen. Kontakt i begge tilfælde det autoriserede servicecenter.

• Hvis netledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, et autoriseret serviceværksted eller en tekniker med tilsvarende kvalifikationer.
• ADVARSEL: Brug kun kogesektionssikringer udformet af producenten af madlavningsapparatet, eller som er angivet af producenten af apparatet i brugsanvisningen som velegnede til brug, eller kogesektionssikringer indbygget i apparatet. Brug af upassende sikringer kan medføre uheld.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres af en sagkyndig.

ADVARSEL!

Risiko for skader på mennesker eller apparat.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Følg installationsvejledningen, der følger med apparatet.
- Mindsteafstanden til andre apparater og enheder skal overholdes.
- Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Forsegl snitfladerne med et tætningsmiddel for at forhindre fugt, der forårsager opsvulmen.
- Beskyt apparatets bund mod damp og fugt.
- Montér ikke apparatet ved siden af en dør eller under et vindue. Dette for at undgå,

at der falder varmt kogegrej ned fra apparatet, när døren eller vinduet åbnes.

2.2 Tilslutning, el

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Inden apparatet tages i brug, skal du sørge for, at det er koblet fra strømforsyningen.
• Sørg for, at parametrene på typeskiltet er kompatible med nettilslutningens elektriske mærkeværdier.
• Sørg for, at apparatet installeres korrekt. En løs eller forkert netledning eller stik (hvis relevant) kan gøre terminalen for varm.
  • Brug den korrekte netledning.
• Netledningerne må ikke være viklet sammen.

• Sørg for, at der installeres en beskyttelse mod stød.

• Kablet skal forsynes med trækaflastning.

• Sørg for, at elledningen eller stikket (hvis relevant) ikke får kontakt med det varme apparat eller varmt kogegrej, när du tilslutter apparatet til de nærmeste kontakter.
• Brug ikke multistikadaptere og forlængerledninger.
• Pas på, du ikke beskadiger netstikket (hvis relevant) eller ledningen. Kontakt vores autoriserede servicecenter eller en elektriker, hvis en beskadiget ledning skal udskiftes.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød.

• Fjern al emballagen, etiketterne og den beskyttende film (hvis relevant) inden ibrugtagning.
• Dette apparat er kun til husholdningsbrug.
• Apparatets specifikationer må ikke ændres.
• Sørg for, at ventilationsåbningerne ikke er tildækkede.
• Lad ikke apparatet være uden opsyn, när der er tændt for det.

• Sæt kogezonen på "sluk", när den ikke er i brug.
  • Stol ikke på grydedetektoren.

• Læg ikke bestik eller grydelåg på kogezonerne. De kan blive varme.

• Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.
• Brug ikke apparatet som arbejds- eller som frasætningsplads.
• Hvis apparatets overflade er revnet, skal apparatet øjeblikkeligt kobles fra strømforsyningen. Dette er for at forhindre elektrisk stød.
• Brugere med en pacemaker skal holde en afstand på mindst 30 cm fra induktionskogezonerne, när apparatet er i drift.
• Når du anbringer mad i varm olie, kan det sprøjte.

ADVARSEL!

Risiko for brand og eksplosion

• Fedtstoffer og olie kan udsende brændbare dampe, når de opvarmes.
  Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem.
• De dampe, som meget varm olie udsender, kan forårsage selvantændelse.
• Brugt olie, der kan indholde madrester, kan forårsage brand ved en lavere temperatur end olie, der bruges for første gang.
• Undlad at bruge brændbare produkter eller ting, der er fugtet med brændbare produkter, i apparatet eller i nærheden af eller på dette.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Opbevar ikke varmt kogegrej på betjeningspanelet.
• Stil ikke et varmt grydelåg på kogesektionens glasoverflade.
  • Lad ikke kogegrej koge tørt.
• Pas på, der ikke falder genstande eller kogegrej ned på apparatet. Overfladen kan blive beskadiget.
• Tænd aldrig for en kogezone, hvis den er tom, eller der står tomt kogegrej på den.
  • Læg ikke aluminiumsfolie på apparatet.
• Kogegrej af støbejern, aluminium eller med en beskadiget bund kan forårsage ridser på glasset eller glaskeramikken.

Løft altid disse genstande, när du skal flytte dem på kogesektionen.

- Dette apparat må kun anvendes til tilberedning af fødevarer. Det må ikke anvendes til andre formål, f.eks. rumopvarmning.

• Rengør apparatet jævnligt for at forhindre forringelse af overfladematerialet.
• Sluk for apparatet, og lad det køle af inden rengøring.
• Undlad at bruge højtryksrenser eller damp til at rengøre apparatet.
• Rengør apparatet med en fugtig, blød klud. Brug kun neutrale rengøringsmidler. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.

2.5 Service

- Kontakt det autoriserede servicecenter for at få repareret apparatet. Brug kun originale reservedele.

- Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

2.6 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din genbrugsplads ang. oplysninger om, hvordan apparatet bortskaffes korrekt.
  • Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

3.1 Inden installationen

Notér følgende oplysninger fra typeskiltet, før du installerer kogesektionen: Typeskiltet sidder i bunden af kogesektionen.

Serienummer ....

3.2 Indbygningskogesektioner

Brug først indbygningskogesektionerne, når kogesektionen er samlet i de korrekte indbygningsenheder og bordplader, der opfylder kravene.

3.3 Tilslutningskabel

• Kogesektionen leveres med netkabel.
- For at udskifte det beskadigede netkabel skal du bruge kabeltypen: H05V2V2-F, som modstår en temperatur på 90 °C eller højere. Kontakt altid Service A/S.

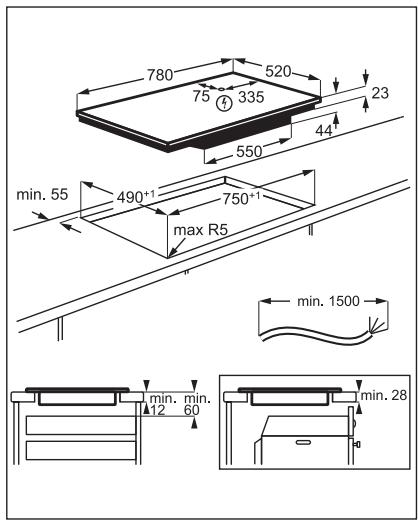

3.4 Montering

Hvis du installerer kogesektionen under en emhætte, bedes du se installationsinstruktionerne til emhætten for den minimale afstand mellem apparaterne.

genstande, der ligger i skuffen, under madlavningsprocessen.

4.1 Oversigt over kogepladens overflade

1 Induktionskogezone
2 Kontrolpanel

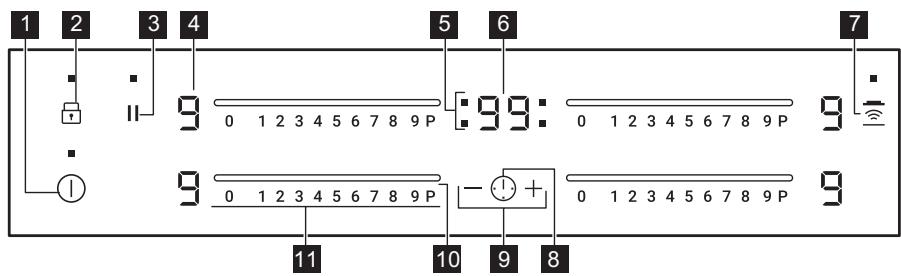

4.2 Oversigt over betjeningspanel

Brug sensorfelterne til at betjene apparatet. Display, kontrollamper og signaler viser de funktioner, der er i brug.

	Sensor-felt	Funktion	Kommentar
1	➊	ON / OFF	Tænder / slukker for kogesektionen.
2	➌	Lås / Børnesikring	Låser / låser op for betjeningspanelet.
3	||	Pause	Aktiverer / deaktiverer funktionen.
4	-	Display for varmetrin	Visning af varmetrinnet.
5	-	Kogezoneindikatorer for timer	Viser den kogezone, som du har tidsindstillet.
6	-	Timerdisplay	Viser tiden i minutter.
7	➌	Hob ^2 Hood	Aktiverer/deaktiverer funktionens manuelle tilstand.
8	➌	-	Vælger kogezone.
9	+/-	-	Øger eller mindsker tiden.
10	P	PowerBoost	Aktiverer funktionen.
11	-	Betjeningspanel	Indstilling af et varmetrin.

4.3 Display for varmetrin

Display	Beskrivelse
0	Kogezonen er slukket.
1 - 9	Kogezonen er tændt.
ω	Pause er i brug.
8	Automatisk opvarmning er i brug.PowerBoost er i brug.
	Der er en funktionsfejl.
	OptiHeat Control (3-trins restvarmeindikator): Tilbereder stadig/holde varm/restvarme.
	Lås / Børnesikring er i brug.
	Uegnet eller for lille kogegrej, eller der står intet kogegrej på kogezonen.
	Automatisk slukning er i brug.

4.4 OptiHeat Control (3-trins restvarmeindikator)

ADVARSEL!

☐ / ☐ / ☐ Forbrændingsrisiko ved restvarme.

Kontrollamperne viser niveauet af restvarme for kogezonerne, du bruger. Kontrollamperne

kan også blive tændt for tilstødende kogezoner, selv hvis du ikke bruger dem.

Induktionskogezoner producerer den varme, der er nødvendig til madlavningen, i selve kogegrejets bund. Glaskeramikken opvarmes af varmen i kogegrejet.

5. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

5.1 Aktivering og deaktivering

Tryk på Ⓐ i 1 sekund for at tænde eller slukke for kogesektionen.

5.2 Automatisk slukning

Funktionen slukker automatisk for kogesektionen, hvis:

• alle kogezoner deaktiveres,
- du ikke indstiller varmetrinnet, när kogesektionen er aktiveret,
- du spilder noget, eller lægger noget på betjeningspanelet i mere end 10 sekunder (en gryde/pande, en klud osv.). Der udsendes et lydsignal, og kogesektionen slukkes. Fjern genstanden, eller rengør betjeningspanelet.
- kogesektionen bliver for varm (f.eks. när sovsegryden koger tør). Lad kogezonen køle af, før du bruger kogepladen igen.

• Du bruger forkert kogegrej. Symbolet ^F vises, og efter 2 minutter slukkes kogezonen automatisk.
• du behøver ikke deaktivere en kogezone eller ændre varmetrinnet. Efter et stykke tid tændes ☐, og kogesektionen slukkes.

Forholdet mellem varmetrinnet og tiden efter, at kogesektionen deaktiveres:

Varmetrin	Kogesektionen deaktiveres efter
, 1 - 2	6 timer
3 - 4	5 timer
5	4 timer
6 - 9	1,5 time

5.3 Varmetrin

Sådan indstilles eller ændres varmetrinnet:

Tryk på betjeningspanelet ved det korrekte varmetrin, eller bevæg din finger langs betjeningspanelet, indtil du når det ønskede varmetrin.

5.4 Brug af kogezonerne

Stil kogegrejet på krydset/firkanten, som er på den kogeplade, du bruger. Dæk krydset/firkanten helt. Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund. Du kan bruge stort kogegrej på to kogezoner samtidigt.

Aktiver denne funktion for at få et ønsket varmetrin på kortere tid. Når den er slået til, er zonen tændt ved den højeste indstilling i starten og fortsætter derefter tilberedningen ved det ønskede varmetrin.

For at aktivere funktionen skal kogezonen være kold.

Sådan aktiveres funktionen for en

kogestone: Tryk på P (P tændes). Tryk derefter straks et ønsket varmetrin. Efter 3 sekunder tændes R.

Sådan slår du funktionen fra: Skift varmetrinnet.

5.6 PowerBoost

Funktionen tilfører ekstra effekt til induktionszonerne. Funktionen kan aktiveres, så den kun fungerer som induktionszone i et begrænset stykke tid. Når tiden er gået, stilles induktionszonen automatisk tilbage til det højeste varmetrin.

Se kapitlet "Tekniske data".

Sådan aktiveres funktionen for en kogezone: Tryk på P. P lyser.

Sådan slår du funktionen fra: Skift varmetrinnet.

5.7 Timer

- Nedtællingstimer

Du kan bruge denne funktion til at indstille længden af en enkelt tilberedning.

Indstil først varmetrinnet til kogezonen og derefter funktionen.

Sådan indstilles kogezonen: Tryk en eller flere gange på ⚠, til kontrollampen for en kogezone vises.

Sådan aktiveres funktionen eller ændres tiden: Tryk på + eller — på timeren for at indstille tiden (00 - 99 minutter). Når kontrollampen for kogezonen begynder at blinke, er nedtællingen begyndt.

Sådan vises den resterende tid: Tryk på ① for at indstille kogezonen. Lampen for kogezonen begynder at blinke. Displayet viser resttiden.

Sådan slår du funktionen fra: Tryk på ① for at indstille kogezonen, og tryk derefter på

—. Uret tæller ned til 00. Lampen for kogezonen forsvinder.

Når nedtællingen ender, udsendes der et lydsignal, og 00 blinker. Kogezonen slukkes.

Du kan bruge denne funktion, når kogesektionen er tændt, og kogezonerne kan ikke betjenes. Displayet viser varmetrinnet ☐.

Sådan aktiveres funktionen: Tryk på ⏻ og tryk derefter på timerens + eller — for at indstille tiden. Når tiden er gået, udsendes der et lydsignal, og 00 blinker.

Funktionen påvirker ikke betjeningen af kogezonerne.

5.8 Pause

Denne funktion indstiller alle kogezoner, der tændes på den laveste varmeindstilling.

Når funktionen er i drift, er alle andre symboler på kontrolpanelerne låst.

Funktionen standser ikke timerfunktionen.

Tryk på || for at aktivere funktionen.

tændes. Varmetrinnet sænkes til 1.

For at slå funktionen fra skal du trykke på

II. Det forrige varmetrinindstilling tændes.

5.9 Lås

Betjeningspanelet kan läses, mens kogezonerne er aktive. Det forhindrer utilsigtet ændring af varmetrinnet.

Indstil først varmetrinnet.

Sådan aktiveres funktionen: Tryk på 🔒. L tændes i 4 sekunder. Timeren forbliver tændt.

Sådan slår du funktionen fra: Tryk på ☐. Det forrige varmetrin aktiveres.

Når du slukker for kogesektionen, deaktiverer du også denne funktion.

5.10 Børnesikring

Funktionen hindrer utilsigtet betjening af kogesektionen.

Sådan aktiveres funktionen: Tænd for kogesektionen med ①. Indstil ikke et varmetrin. Tryk på i 4 sekunder. tændes. Sluk for kogesektionen med ①.

Sådan slår du funktionen fra: Tænd for kogesektionen med ①. Indstil ikke et varmetrin. Tryk på i 4 sekunder. tændes. Sluk for kogesektionen med ①.

Sådan tilsidesættes funktionen til en enkelt tilberedning: Tænd for kogesektionen med ①. L tændes. Tryk på i 4 sekunder. Indstil varmetrinnet inden 10 sekunder. Kogesektionen kan betjenes. Når du tænder for kogesektionen med ①, aktiveres funktionen igen.

5.11 Effektstyring

• Kogezonerne grupperes efter placering og antal faser i kogesektionen. Se billedet.
• Hver fase har en maksimal elektrisk belastning på 3700 W.
• Funktionen fordeler effekten mellem de kogezoner, der er tilsluttet til den samme fase.
• Funktionen aktiveres, når den samlede elektriske belastning for de kogezoner, der er tilsluttet til en enkelt fase, overskrider 3700 W.
• Funktionen reducerer effekten til de andre kogezoner, der er tilsluttet til den samme fase.
• Varmetrinsvisningen af de reducerede zoner skifter mellem det valgte varmetrin og det reducerede varmetrin. Efter noget tid forbliver varmetrinsvisningen af de reducerede zoner på det reducerede varmetrin.

Det er en avanceret automatisk funktion, som forbinder kogesektionen til en særlig emhætte. Både kogesektionen og emhætten har en infrarød signalkommunikator. Blæserens hastighed defineres automatisk på baggrund af funktionens indstilling og temperaturen af det varmeste kogegrej på kogesektionen. Du kan også betjene blæseren manuelt fra kogesektionen.

På de fleste emhætter er fjernbetjeningssystemet som standard slået fra. Aktivér det, inden du bruger funktionen. Få flere oplysninger i vejledningen til emhætten.

Automatisk betjening af funktionen

For at aktivere den automatiske funktion skal den automatiske tilstand stå på H1 – H6. Kogesektionen står oprindeligt på H5. Emhætten reagerer, hver gang du anvender kogesektionen. Kogesektionen genkender automatisk kogegrejets temperatur og justerer blæserens hastighed.

Automatiske tilstande

	Automatisk lys	Kogning1)	Stegning2)
Tilstand H0	Fra	Fra	Fra
Tilstand H1	Til	Fra	Fra
Tilstand H23)	Til	Blæserha-stighed 1	Blæserha-stighed 1
Tilstand H3	Til	Fra	Blæserha-stighed 1
Tilstand H4	Til	Blæserha-stighed 1	Blæserha-stighed 1
Tilstand H5	Til	Blæserha-stighed 1	Blæserha-stighed 2
Tilstand H6	Til	Blæserha-stighed 2	Blæserha-stighed 3

1) Kogesektionen registrerer kogeprocessen og slår blæserhastigheden til i overensstemmelse med den automatiske tilstand.

2) Kogesektionen registrerer stegeprocessen og slår blæserhastigheden til i overensstemmelse med den automatiske tilstand.

3) Denne tilstand aktiverer blæseren og lyset og afhænger ikke af temperaturen.

Ændring af den automatiske tilstand

1. Sluk for komfuret.

2. Tryk på Ⓐ i 3 sekunder. Displayet tændes og slukkes.

3. Tryk på i 3 sekunder.

4. Berør ⚠ nogle få gange, indtil Ⓗ tændes.

5. Berør timerens + for at vælge en automatisk tilstand.

i Deaktivér funktionens automatiske tilstand for at betjene emhætten direkte på emhættepanelet.

Når du er færdig med madlavningen og slukker for kogepladen, kan emhætteblæseren stadigvæk være tændt i et stykke tid. Efter denne tid deaktiverer systemet automatisk blæseren og forhindrer en utilsigtet aktivering af blæseren i de næste 30 sekunder.

Manuel betjening af blæserhastigheden

Du kan også betjene funktionen manuelt. For at gøre dette skal du berøre, når kogesektionen er aktiv. Dette deaktiverer funktionens automatiske betjening og gør det muligt at ændre blæserhastigheden manuelt. Når du trykker på, hæves blæserhastigheden med et trin. Når du når et intensivt niveau og trykker på igen, indstiller du blæserhastigheden til 0, hvilket deaktiverer emhætteblæseren. Berør for at starte blæseren igen med blæserhastighed 1.

i Sluk og tænd igen for kogesektionen for at aktivere funktionens automatiske betjening.

Sådan tændes lyset

Du kan indstille kogesektionen, så lyset tændes automatisk, hver gang du tænder for kogesektionen. For at gøre dette skal den automatiske tilstand stå på H1 – H6.

i Lyset på emhætten slukkes 2 minutter efter slukningen af kogepladen.

6. RÅD OG TIP

ADVARSEL!

Se kapitlerne om sikkerhed.

6.1 Kogegrej

Da induktionskogezoner har et stærkt elektromagnetisk felt, skabes der hurtigt varme i kogegrejet.

Brug induktionskogezonerne med egnet kogegrej.

• Bunden af kogegrejet skal være så tyk og plan som mulig.
• Sørg for, at kogegrejets bund er ren og tør, inden det placeres på kogesektionens overflade.
• For at undgå ridser bør du ikke skubbe eller trække gryden hen over det keramiske glas.

Kogegrejets materiale

• Korrekt: støbejern, stål, emaljeret jern, rustfrit stål, sandwichbund (med en korrekt mærkning fra en producent).
• Ikke korrekt: aluminium, kobber, messing, glas, keramik, porcelæn.

Kogegrej er egnet til induktionskogeplader, hvis:

• Vand hurtigt kommer i kog på en zone, der står på det højeste varmetrin.
• en magnet tiltrækkes af bunden af kogegrejet.

Kogegrejets mål

- Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund.

- Kogezonens effektivitet er relateret til kogegrejets diameter. Kogegrej med en

mindre diameter end den minimale modtager kun en del af den effekt, kogezonen skaber.

- Af hensyn til sikkerheden og de optimale madlavningsresultater må der ikke bruges større kogegrej end angivet i "Specifikation af kogezoner". Undgå at holde kogegrejet tæt på betjeningspanelet under tilberedningen. Det kan påvirke betjeningspanelet eller aktivere kogesektionens funktioner ved et uheld.

• små knald: kogegrejet består af forskellige materialer (en sandwichstruktur).
• fløjtende lyd: du bruger en kogezone på et højt varmetrin, og kogegrejet består af flere materialer (en sandwichstruktur).
• brummen: du bruger et højt varmetrin.
• klikken: der opstår elektrisk omskiftning.
• hvislen, summen: bæseren kører.

Lydene er normale og betyder ikke, at der er noget galt.

Sammenhængen mellem en zones varmeindstilling og dens strømforbrug er ikke lineær. Når du øger varmetrinnet, er det ikke proportionelt med forøgelsen af kogezonens strømforbrug. Det betyder, at en kogezone med middel varmetrin bruger under halvdelen af dens effekt.

Data i tabellen er kun vejledende.

Varmetrin	Anvendes til:	Tid (min.)	Råd
- 1	At holde færdigitliberedt mad varm.	efter behov	Læg et låg på kogegrejet.
1 - 2	Hollandaise, smelt: smør, chokolade, husblas.	5 - 25	Rør ind imellem.
1 - 2	Stivne/størkne: luftige omeletter, bagte æg.	10 - 40	Læg låg på under tilberedningen.
2 - 3	Videre kogning af ris og mælkeretter, opvarmning af færdigretter.	25 - 50	Tilsæt mindst dobbelt så meget væske som ris, rør rundt i mælkeretter midt under tilberedningen.
3 - 4	Dampning af grøntsager, fisk, kød.	20 - 45	Tilsæt et par spsk. væske.
4 - 5	Dampning af kartofler.	20 - 60	Brug højst 1⁄4 l vand til 750 g kartofler.
4 - 5	Kogning af større portioner, sammenkogte retter og supper.	60 - 150	Op til 3 l væske plus ingredienser.
6 - 7	Nænsom stegning: schnitzler, cordon bleu (kalvekød), koteletter, frikadeller, pølser, lever, æg, pandekager, æble-skiver.	efter behov	Vendes undervejs.
7 - 8	Kraftig stegning, brasede kartofler, tournedos, steaks.	5 - 15	Vendes undervejs.
9	Kogning af vand, pasta, bruning af kød (gullasch, grydesteg), friturekogning af pommes fri-tes.
P	Kogning af større mængder vand. PowerBoost er aktiveret.

6.4 Råd og tips til Hob²Hood

Gør følgende, när du betjener kogesektionen med funktionen:

• Beskyt emhættepanelet mod direkte sollys.
• Ret ikke halogenlys mod emhættepanelet.
  • Tildæk ikke kogepladens betjeningspanel.
• Afbryd ikke signalet mellem kogesektionen og emhætten (f.eks. med hånden, et håndtag til kogegrejet eller en høj gryde). Se billedet.

Emhætten på billedet er kun et eksempel.

Andre fjernbetjente apparater kan blokere signalet. Brug ikke sådanne apparater i nærheden af kogesektionen, mens Hob²Hood er tændt.

Emhætter med Hob²Hood-funktionen

For at finde det fulde sortiment af emhætter, der fungerer med denne funktion, kan du se vores kunde-website.

7. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Generelle oplysninger

• Rengør altid kogepladen efter brug.
- Brug altid kogegrej med en ren bund.
- Skrammer eller mørke pletter på overfladen har ingen betydning for kogesektionens funktion.
- Brug et specielt rengøringsmiddel til overfladen på kogesektionen.
- Brug en speciel skraber til glasset.

7.2 Rengøring af kogesektionen

- Fjern straks: smeltet plast, plastfolie, sukker og mad med sukker. Ellers kan

snavs forårsage skader på kogesektionen. Vær forsigtig for at undgå forbrændinger. Brug en specialskraber til kogesektioner på glasoverfladen, og bevæg bladet hen over overfladen.

• Fjernes, når apparatet er kølet tilstrækkeligt ned: Rande af kalk eller vand, fedtstænk og metalskinnende misfarvning. Rengør kogesektionen med en fugtig klud og et ikke-slibende opvaskemiddel. Tør kogesektionen af med en blød klud efter rengøring.
• Fjern metalskinnende misfarvning: Brug en opløsning af vand med eddike og rengør glasoverfladen med en klud.

8. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Hvad gør jeg, hvis ...

Problem	Mulig årsag	Afhjælpning
Kogesektionen kan ikke tændes eller betjenes.	Kogesektionen er ikke tilsluttet lys-nettet, eller også er den tilsluttet forkert.	Kontrollér, om kogesektionen er tilslut-tet korrekt til lysnettet.
	Sikringen er sprunget.	Kontrollér, om sikringen er årsagen til fejlen. Kontakt en kvalificeret elektri-ker, hvis sikringen springer flere gange i træk.
	Du indstiller ikke varmetrinnet på 10 sekunder.	Tænd for kogesektionen igen, og ind-stil varmetrinnet på under 10 sekun-der.
	Du har rørt ved to eller flere sensor-felter samtidigt.	Berør kun ét sensorfelt.
	Pause er tændt.	Se “Daglig brug”.
	Der er vand eller fedtstænk på betje-ningspanelet.	Rengør betjeningspanelet.
Der udsendes et lydsignal, og kogesektionen slukkes.Der udsendes et lydsignal, når kogesektionen slukkes.	Du har lagt noget på et eller flere sensorfelter.	Fjern genstanden fra sensorfelterne.
Kogesektionen slukkes.	Du har lagt noget på sensorfeltet ➊.	Fjern genstanden fra sensorfeltet.
Restvarmeindikator tænder ikke.	Kogezonen er ikke varm, fordi den kun har været tændt i kort tid, eller også er sensoren beskadiget.	Kontakt et autoriseret servicecenter, hvis zonen har været i drift tilstrækkeligt længe til at være varm.
Hob ^2 Hood virker ikke.	Betjeningspanelet er dækket.	Fjern genstanden fra betjeningspanelet.
	Du bruger en meget høj gryde, som blokerer for signalet.	Brug en mindre gryde, skift kogezone, eller betjen emhætten manuelt.
Automatisk opvarmning virker ikke.	Zonen er varm.	Sørg for, at zonen afkøles tilstrækkeligt.
	Det højeste varmetrin er indstillet.	Det højeste varmetrin har samme effekt som funktionen.
Varmetrinnet skifter mellem to forskellige trin.	Effektstyring er tændt.	Se “Daglig brug”.
Sensorfelterne bliver varme.	Kogegrejet er for stort, eller du stiller det for tæt på betjeningsknapperne.	Sæt om muligt stort kogegrej på de bageste kogezoner.
tændes.	Børnesikring eller Lås er tændt.	Se “Daglig brug”.
tændes.	Der står ikke noget kogegrej på zonen.	Sæt kogegrej på zonen.
	Kogegrejet dækker ikke krydset/firkanten.	Dæk krydset/firkanten helt.
	Der er brugt forkert kogegrej.	Brug egnet kogegrej. Se “Råd og tips”.
	Diameteren på kogegrejets bund er for lille for zonen.	Brug kogegrej med korrekt størrelse. Se under “Tekniske data”.
og et tal lyser.	Der er en fejl i kogesektionen.	Sluk for kogesektionen, og tænd den igen efter 30 sekunder. Hvis tændes igen, skal kogesektionen afbrydes fra elforsyningen. Tilslut kogesektionen igen efter 30 sekunder. Tal med et autoriseret servicecenter, hvis problemet fortsætter.
Du kan høre en konstant biplyd.	Den elektriske tilslutning er forkert.	Kobl kogesektionen fra lysnettet. Bed en autoriseret elektriker om at kontrolere installationen.

8.2 Hvis du ikke kan løse problemet ...

Kontakt forhandleren eller et autoriseret servicecenter, hvis du ikke selv kan løse

problemet. Oplys de data, der findes på typeskiltet. Oplys desuden den trecifrede kode på glaskeramikken (der står i hjørnet af glaspladen) og den fejlmeddelelse, der vises. Sørg for, at du har betjent kogesektionen

korrekt. Hvis fejlen skyldes forkert betjening, er et teknikerbesøg ikke gratis, heller ikke i garantiperioden. Oplysninger om

servicecenter og garantibetingelser står i garantihæftet.

9. TEKNISKE DATA

9.1 Typeskilt

Model ZITN844K

Type 62 D4A 01 AA

Induktion 7.35 kW

Serienr. ....

ZANUSSI

PNC 949 595 725 00

220 - 240 V / 400 V 2N 50 - 60 Hz

Fremstillet i Tyskland

7.35 Kw

9.2 Specifikation for kogezoner

Kogezone	Nominel effekt (maks. varmetrin) [W]	PowerBoost [W]	PowerBoost mak-simal varighed [min.]	Diameter for koge-grej [mm]
Forreste venstre	2300	3200	10	125 - 210
Bageste venstre	2300	3200	10	125 - 210
Forreste højre	2300	3200	10	125 - 210
Bageste højre	2300	3200	10	125 - 210

Kogezonernes effekt kan afvige en smule fra dataene i tabellen. Variationerne skyldes kogegrejets materiale og mål.

Til optimale madlavningsresultater bør du ikke bruge kogegrej, der er større end diameteren i tabellen.

10. ENERGIEFFEKTIV

10.1 Produktinformation i henhold til EU 66/2014 kun gyldigt for EU-marked

Identifikation af model		ZITN844K
Type kogesektion		Indbygget kogesektion
Antal kogezoner		4
Opvarmningsteknologi		Induktion
Diameter af runde kogezoner (∅)	Forreste venstre	21,0 cm
	Bageste venstre	21,0 cm
	Forreste højre	21,0 cm
	Bageste højre	21,0 cm
Energiforbrug pr. kogezone (EC electric cooking)	Forreste venstre	179,6 Wh/kg
	Bageste venstre	189,1 Wh/kg
	Forreste højre	187,3 Wh/kg
	Bageste højre	189,1 Wh/kg
Kogesektionens energiforbrug (EC electric hob)		186,3 Wh/kg

EN 60350-2 - Elektroniske husholdningsapparater til madlavning - Del 2: Kogesektioner - Metoder til måling af ydeevne

10.2 Energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

- Når du opvarmer vand, bør du kun bruge den nødvendige mængde.

• Læg altid låg på kogegrejet, hvis det er muligt.
• Inden du aktiverer kogezonen, skal du stille kogegrejet på den.
• Sæt det mindre kogegrej på de mindre kogezoner.
• Sæt kogegrejet direkte i midten af kogezonen.
• Brug restvarmen til at holde maden varm eller for at smelte den.

11. MILJ∅HENSYN

Genbrug materialer med symbolet 📊. Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er

mærket med symbolet ⚫, sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

BESUCHEN SIE UNSERE WEBSITE, UM:

3.3 Tilkoblingskabel

Indikatorene kan også tennes for de näerliggende kokesonene selv om du ikke bruker dem.

Når nedtellingen er ferdig, høres et signal og 00 blinker. Kokesonen deaktiveres.

For å stoppe lyden: berører du ⏻.

- Varselur

Ventilatoren på bildet er kun et eksempel.

8.2 Hvis du ikke kan finne en løsning ...

Hvis du ikke greier å løse problemet selv, kontakter du forhandleren eller et autorisert servicesenter. Angi opplysningene som du finner på typeskiltet. Angi også den tresifrede bokstavkoden, koden for glasskeramikken

(du finner den i hjørnet av glassflaten) samt feilmeldingen som vises. Påse at du har brukt komfyrtoppen riktig. Hvis ikke må du selv betale for service fra serviceteknikeren eller forhandleren, også i garantitiden. Anvisninger om kundeservice og garantibetingelser finner du i garanti-heftet.

9. TEKNISKE DATA

9.1 Klassifiseringsskilt

Modell ZITN844K

Type 62 D4A 01 AA

Induksjon 7.35 kW

Serienr......

ZANUSSI

Aktivera belysningen
