BRUKSANVISNING Heiniger Opal Xtend Coburn

Apparatet må kun anvendes med den tilhørende strømforsyning.

ADVARSEL!

▶ Batteriet skal fjernes fra enheden, før den bortskaffes.

Opbevar klipper og tilbehør under følgende forhold:

Fejlagtig betjening kan resultere i skade på personer eller objekter. Derfor:

Miljøskade ved forkert bortskaffelse!

▶ Ingen transport med isatt batteri

1.1 Personer 3
1.2 Symboler og advarselshenvisninger 3
1.3 Bestemt bruk 4
1.4 Personlig beskyttelsesutstyr 4
1.5 Strømforsyning 4
1.6 Dyr 5
1.7 Batteri 5
1.8 Blader 7
1.9 Barn 7
1.10 Forbrenninger, brann, elektriske slag eller personskader....7

2 Generelt 8

2.1 Garantivilkår 8
2.2 Kundeservice....8
2.3 Ansvarsbegrensning....8

3 Tekniske data 9

3.1 Generell informasjon 9
3.2 Nettspenning 9
3.3 Driftsforhold 9

4 Montering og funksjon....9

4.1 Leveranse 9
4.2 Oversikt 9
4.3 Abstrakt 10
4.4 Driftselementer 10
4.5 Ladestasjon 10
4.6 Batteri 11
4.7 Ladeindikator....11

5 Transport, emballasje og lagring.... 11

6 Drift....12

6.1 Første oppstart 12
6.1.1 Sette opp ladestasjonen.... 12
6.1.2 Lad opp batteriet 12
6.1.3 Montere klippehodet.... 13
6.2 Aktiviteter under drift 14
6.2.1 Klipping.... 14
6.2.2 Skifte ut batteriet 14
6.2.3 Skifte ut klippehodet.... 15
6.2.4 Smøring 15
6.2.5 Rengjøring 16
6.2.6 Batteriklips 17

7 Feillister....17

8 Reservedeler....19

9 Avhending 19

HENVISNING!

Les disse instruksjonene nøye før du starter driften.

1 Sikkerhet

Hvis instruksjonene og sikkerhetsforskriftene i denne håndboken ikke følges, kan det føre til funksjonssvikt eller alvorlige personskader.

1.1 Personer

• Brukeren har erfaring med de dyrene han/hun skal klippe.
• Det er forbudt for barn å bruke maskinen.

Klippemaskinen må kun brukes av personale som forventes å gjøre et pålitelig arbeid. Personer som er påvirket av narkotika, alkohol eller legemidler, må ikke betjene utstyret.

I bruksanvisningen brukes ulike symboler. Disse henviser til ulike farer og signaliserer tekniske informasjoner. Dersom disse ikke blir fulgt, kan dette medføre personskade, materialskade og ulønnsom drift.

Faresymbol

ADVARSEL!

Betegner en situasjon som muligens kan være farlig. Hvis den ikke unngås, kan det føre til død eller alvorlige skader.

FORSIKTIG!

Utstyret er utelukkende konstruert og tiltenkt den bruk og det formål som her er beskrevet.

Utstyret er utelukkende ment for bruk på hunder, katter, kveg og hester. Apparatet er beregnet til kommersiell bruk.

Overholdelse av alle instruksjoner i denne håndboken er en del av den tiltenkte bruken.

All annen bruk er strengt forbudt.

Apparatet skal kun brukes med den medfølgende adapteren.

ADVARSEL!

• Bruke maskinen på personer.
• Klippe andre dyr, og da spesielt farlige dyr slik som rovdyr.

1.4 Personlig beskyttelsesutstyr

Sklisikre sko. For å unngå å skli på glatt underlag.

1.5 Strømforsyning

FARE!

For å redusere faren for et strømslag:

• Ikke grip etter et apparat som er falt ned i vann. Trekk støpselet umiddelbart ut av stikkontakten.
  ▶ Skal ikke brukes mens du bader eller dusjer.
• Ikke still eller lagre apparatet slik at det faller ned eller kan falle ned i et kar eller vask.
  Med unntak i løpet av ladeforløpet: Trekk alltid ut støpselet for apparatet rett etter bruk fra stikkontakten.
• Trekk ut støpselet før hver rengjøring av dette apparatet.

ADVARSEL!

Livsfare ved kontakt med spenningsførende komponenter. Derfor:

Når du skal dra ut støpselet, må du alltid holde i støpselet. Dra aldri i kabelen da denne kan skades.
Hvis isolasjonen er skadet, må du straks kople fra strømforsyningen og sørge for å få den reparert.
Før du kopler enheten til strømforsyningen, må sørge for at de tekniske dataene samsvarer med strømforsyningen og bare kopple til hvis det er samsvar.
- Ladestasjonen må kun plugges i uskadede stikkontakter.
Kabelen må aldri vikles rundt maskinen, og hold den unna varme flater og gjenstander. Utsett ikke maskinen for fuktighet. Dette kan føre til kortslutning.

• Klipp aldri väte dyr.
  Rengjør maskinen tørt med en kost og rengjøringsbørsten.
• Senk aldri klippemaskinen og klippehodet ned i væsker som f.eks. vann, såpevann, diesel, bensin, osv. Dette kan føre til alvorlige skader på mekaniske deler og motoren.
  Slå ikke på klippemaskinen eller ladestasjonen hvis du har mistanke om væske i maskinen. Send den inn til service.
• Trekk ut støpselet for å stanse all energitilførsel før du starter vedlikeholdsarbeid. Ikke berør området rundt skjæreknivene, selv om maskinen er slått av, så lenge støpselet er satt i. Ved arbeider med skjæreknivene/skjærehodet må du alltid først bryte av strømmen.

1.6 Dyr

ADVARSEL!

Støyen til klippemaskinen kan gjøre dyrene urolige. Et spark, et angrep eller vekten til dyret kan forårsake alvorlige skader. Derfor:

• Kun personer med dyreerfaring må klippe dyr.
  ▶ Fest og ro ned dyret tilstrekkelig før du begynner å klippe det.
  Gå varsomt frem under arbeidet.
  ▶ Uautoriserte personer må ikke nærme seg klippestedet.

1.7 Batteri

Ikke lad opp, still opp eller la det stå der det forventes at:

• apparatet kan skades av dyr eller
• apparatet er utsatt for vær
• Plugg inn laderen direkte i en stikkontakt - ikke bruk skjøteledning.
• Trekk laderen ut av stikkontakten før du kobler apparatet til eller fra.

For et apparat eller et apparat med vekselplugg med stifter til innplugging i stikkontakten:

- Koble laderen rett inn i stikkontakten - ikke bruk noen skjøteledning.

- Trekk ut støpselet til laderen før du kobler apparatet til eller fra.

ADVARSEL!

Fare for personskade ved feil håndtering av batteriet!

▶ Bruk kun originale batterier.
- Batteriet må ikke brennes eller utsettes for høye temperaturer. De kan eksplodere.
▶ Bruk kun et batteriet som ikke har skader.

- Batteriet og ladestasjonen må aldri utsettes for direkte sollys eller fuktighet.

▶ Batteriet må aldri kortsluttes. Ved kortslutning kan det oppstå overoppheting og batteriet kan brenne.

▶ Batteriet må aldri åpnes. Batteriet inneholder væske som kan skade huden. Unngå all kontakt med batterivæske. Ved kontakt må du skylle bort væsken med mye vann. Hvis du får batterivæske på øynene, må du straks skylle dem i 10 minutter og kontakte lege.

▶ Batteriet må tas ut av apparatet før det skrotes.

▶ Ingen forsendelse med innsatt batteri

Før sending av en maskin må du fjerne batteriet fra maskinen. Batterier skal kun sendes i henhold til nasjonale og internasjonale forskrifter med foreskrevet merking. Forskriftene for sending av defekte batterier må absolutt overholdes.

FORSIKTIG!

Når batteriet håndteres feil, vil batteriets kapasitet bli redusert. Derfor:

• Bruk kun den originale batteriladestasjonen. Andre ladestasjoner kan skade batteriet.
  Når ladestasjonen ikke skal brukes på en stund, kopler du den fra strømforsyningen.
  Ta ut batteriet og klippemaskinen fra ladestasjonen når stasjonen ikke er koplet til strømforsyningen.
  Før aldri gjenstander inn i åpningene på ladestasjonen eller inn i ladeåpningen på klippemaskinen.
• Et batteri som ikke kan lades igjen, vil skade ladestasjonen og må skiftes ut.

1.8 Blader

ADVARSEL!

De bevegelige bladene og de skarpe kantene på dem kan skade huden. Derfor:

▶ Gå varsomt frem under arbeidet.
▶ Unngå enhver kontakt med de bevegelige bladene.
- Klippekniven kan bli varm etter lengre tids bruk.

1.9 Barn

ADVARSEL!

La aldri utstyret ligge uten tilsyn, og arbeid svært forsiktig når det er barn eller andre som ikke er i stand til å bedømme fare, i nærheten. Det er forbudt for barn å bruke maskinen. Barn må ikke leke med apparatet.

1.10 Forbrenninger, brann, elektriske slag eller personskader

ADVARSEL!

For å redusere faren for forbrenninger, brann, elektriske slag eller personskader:

• Et apparat skal aldri være uten tilsyn når det er koblet til strømnettet (hvis apparatet brukes med avtakbar strømforsyning).
  Ta aldri dette apparatet i drift når kabelen aller støpselet er skadet, hvis det ikke fungerer som det skal, etter at det har falt ned eller ble skadet, eller etter at det er falt ned i vann. Bring apparatet til undersøkelse og reparasjon hos et servicesenter.
• Skal ikke brukes utendørs eller tas i drift mens aerosolprodukter (spray) brukes.
  Ikke bruk dette apparatet med skadet eller ødelagt kam, da dette kan føre til skader.
• Sett alltid støpselet først inn i apparatet og deretter i stikkontakten. For å separere forbindelsen dreies alle betjeningselementer til av-posisjon (f.eks. "0") og trekkes deretter ut av stikkontakten.

2 Generelt

Denne håndboken lar deg håndtere maskinen på en trygg og effektiv måte.

Sikker drift avhenger av at du følger alle instruksjoner om sikkerhet og drift i denne håndboken.

Garantivilkårene er beskrevet i de generelle vilkårene til produsenten.

2.2 Kundeservice

Hvis du ønsker teknisk informasjon, kan du kontakte vår kundeservice og våre autoriserte serviceavdelinger.

Våre medarbeidere er også interessert i nye opplysninger og erfaringer fra driften som kan vær nyttige for oss når vi skal forbedre våre produkter.

2.3 Ansvarsbegrensning

Alle data og opplysninger i denne instruksjonshåndboken er i henhold til gjeldende standarder og forskrifter, og bygger på mange års drift og erfaring i bransjen.

Produsenten påtar seg intet ansvar for ulemper som skyldes:

• Ignorering av instruksjonshåndboken.
• Utilsiktet bruk av klippemaskinen.
• Bruk av ikke-instruert personale.
• Tekniske modifiseringer.
• Bruk av ikke-godkjente reservedeler.

Den faktiske leveransen kan avvike fra spesialdesignede modeller, fra ekstra bestillingsalternativer eller fra beskrivelsene og illustrasjonene i denne håndboken.

Denne klippemaskinen har blitt utviklet og satt sammen ved hjelp av de beste tilgjengelig komponenter. Den er konstruert for å gi lang levetid og høy ytelse. Hvis reservedeler må byttes i løpet av produktets levetid, må du sørge for at det benyttes originale deler. Dersom det ikke benyttes originale reservedeler kan redusere ytelsen til dette presisjonskonstruerte produktet og vil ikke oppfylle eventuelle garantikrav. Kontakt alltid en autorisert reparatør.

3 Tekniske data

3.1 Generell informasjon

Klippemaskin	Lengde	204 mm
	Bredde	50 mm
	Høyde	44 mm
	Vekt med batteri	415 g
Ladestasjon	Ladetid ved 20 °C	60-80 min
Batteri	Type	Li-Ion
	Spenning	iht. typeskiltet
	Kapasitet	iht. typeskiltet

3.2 Nettspenning

Elektrisitet (ladestasjon)	Spenning	100–240 V
	Ladestrømstyrke, maks	iht. typeskiltet

3.3 Driftsforhold

Miljø	Temperaturområde	0–40 °C
	Relativ fuktighet, maks	75%
	Vibrasjon ahv	< 1,82 m/s2
	Støyemisjon (LpAm)	< 59 dB

4 Montering og funksjon

4.1 Leveranse

Klippemaskin	1 stk.
Klippehode (utstyrsorientert)	1 stk.
Reservebatteri (utstyrsorientert)	1 stk.
Ladestasjon	1 stk.
Smøreolje	1 stk.
Rengjøringsbørste	1 stk.
Instruksjonsbok	1 stk.
Emballasje for transport og oppbevaring	1 stk.
Batteriklips	1 stk.
Strømadapter med utskiftbar plugg	1 stk.

4.2 Oversikt

Fig. 1

1 Batteri
2 Bryter
3 Klippemaskin
4 Klippehode
5 Sperre klippehode
6 Sperre batteri

Fig. 2

4.3 Abstrakt

Fig. 3

Klippemaskinen brukes til å klippe hunder, katter, storfe og hester på to hastigheter/nivåer. To kamformede blader er klippeverktøyet. Det nedre bladet mot huden (3) er fastog festet på bladhengselet (4). Det øvre bladet (2) beveger seg på tvers av det nedre. Det øvre bladet beveger seg ved hjelp av en betjeningsspak (1).

4.4 Driftselementer

Fig. 4 Bryter i AV-posisjon ("0")

Fig. 5 Bryter i PÅ-posisjon ("I")

Fig. 6 Bryter i PÅ-posisjon ("II")

1 Ladestasjon
2 Strømadapter
3 Ladeåpning for klippemaskinen med integrert batteri

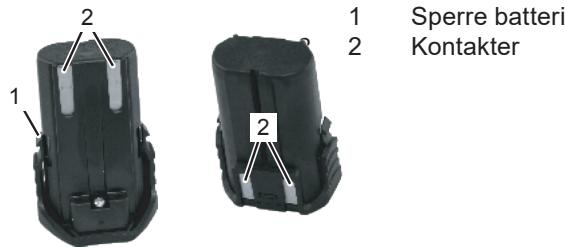

4.6 Batteri

Fig. 10

4.7 Ladeindikator

Fig. 11

1. Trykk og hold nede knappen (4) for å vise batterinivået.
2. Ingen visning: Fullstendig utlading av batteri eller defekt batteri
3. Displayet blinker: Batteri ca. 0 til 10 % ladet – lades umiddelbart
   • EN led lyser (1): Batteri ca. 11 til 30 % oppladet
   • 2 LED-er lyser (1 & 2): Batteri ca. 31 til 60 % oppladet
4. Tre LED-er lyser (1, 2 og 3): Batteri ca. > 60 % ladet

5 Transport, emballasje og lagring

Kontroller umiddelbart ved mottak at leveransen inneholder det den skal og ikke er skadet.

HENVISNING!

Reklamer på skaden så snart du oppdager den. Skadereklamasjoner kan bare finne sted innen den gyldige tiden.

Når det gjelder emballasjen, er det bare brukt miljøvennlige materialer.

Emballasjen skal beskytte de enkelte komponentene mot transportskader, korrosjon og andre skader fram til de skal brukes.

Klippemaskinen og tilbehøret bør oppbevares iht. følgende:

▶ Oppbevares alltid i medfølgende emballasje.
Må ikke oppbevares utendørs.
▶ Oppbevares tørt og støvfritt.
▶ Beskytt mot direkte sollys.
▶ Unngå mekaniske støt.
▶ Lagringstemperatur: 0 til 40°C.
▶ Relativ fuktighet: maks. 75 %. Ved oppbevaring i mer enn 3 måneder, må du regelmessig sjekke tilstanden til alle delene. Om nødvendig bør du endre oppbevaringsforholdene.

6 Drift

ADVARSEL!

Feil bruk kan føre til skader på personer eller gjenstander. Derfor:

- Utfør alle driftstrinnene iht. indikasjonene i denne instruksjonshåndboken.

6.1 Første oppstart

6.1.1 Sette opp ladestasjonen

• Ta hensyn til alle tekniske data iht. driftsforholdene (3 Tekniske data).
• Installasjonsflaten må være jevn, stabil og tåle den nødvendige belastningen.
• Installasjonsstedet må være beskyttet mot fuktighet og regn.
• Strømuttak i det ytre området må være utstyrt med en reststrøm-bryter (FI).
• Arbeidsplassen må ha tilstrekkelig belysning og ventilasjon.
• Installasjonsstedet må være utilgjengelig for barn.

1. Sett ladestasjonen på et stabilt, plant, tørt og rent underlag.
2. Plugg ladestasjonen inn i strømuttaket.

Fig. 12

1. Plasser klippemaskinen med batteriet i ladestasjonen slik at toppen av klippemaskinen er rettet mot deg, og kontaktene på enheten hviler på kontaktene til ladestasjonen. Den øvre delen av enheten er delen med bryteren (fig. 12).
2. Under lading lyser en LED-indikator vedvarende rødt. Når ladeprosessen er fullført lyser LED-lampen vedvarende grønt, og enheten er klar til bruk. Denne ladestasjonen har en LED-kontrollampe.

6.1.2 Lad opp batteriet

1. Kontroller kontaktene på klippemaskinen (1) og batteriet (2) for fremmedelementer og kontaminasjon.
2. Forviss deg om at bryteren på klippemaskinen er i AV-posisjon ("0") (fig. 4).

Fig. 14

Fig. 15

1. Sett batteriet (2) inn i klippemas-kinen (3) til batterisperren (1) går i lås på begge sider.

2. Sett klippemaskinen inn med integrert batteri (1) eller bare oppladbart batteri (2) ovenfra uten makt i den angitte ladeåpningen på ladestasjonen.

3. Vent på batteriladetiden (3 Tekniske data).
4. Batteriet lader. Under ladingen lyser kontrollampen rødt (3). Når batteriet er ladet minst 90 %, vil den grønne kontrollampen lyse, og laderen vil gå over til vedlikeholdslading.
5. Hold laderen godt i den ene hånden, og dra klippemaskinen (1) eller batteriet (2) ut med den andre.

6.1.3 Montere klippehodet

1. Hvis bladhengselet (2) lukkes utilsiktet, kan du åpne det med en skrutrekker (1) ved samtidig å trykke på knivlåsen.

1. Fest klippehodet (1) på det åpne bladehengselet (2).

1. Forviss deg om at klippehodet (1) sitter som det skal.

HENVISNING!

For å oppnå riktig drift må du forvisse deg om at klippehodet (1) sitter som det skal.

6.2 Aktiviteter under drift

6.2.1 Klipping

1. Fest og ro ned dyret tilstrekkelig før du begynner å klippe det.
2. Slå på klippemaskinen innenfor synsfeltet til dyret.
3. Nærm deg dyret varsomt forfra.
4. Under klippingen må du følge med på atferden til dyret.

6.2.2 Skifte ut batteriet

Når batteriet er utladet, slås klippemaskinen av via en vernekrets.

1. Sett bryteren på "0" (fig.4).
2. Trykk batterisperren (2) på begge sidene inn, og dra batteriet (1) ut av klippemaskinen.

1. Sett bryteren på "0" (fig.4).
2. Trykk inn sperren for klippehodet.

1. Før klippehodet frem när sperren for klippehodet trykkes inn.
2. Ta av klippehodet.

3. Rengjør det åpnede hengselet med børsten.

4. Fest klippehodet på bladhengselet, og fold den inn på den påslåtte klippemaskinen med et lett trykk (fig. 17, 18, 19).

HENVISNING!

Du bør bare arbeide med skarpe blader. Sløve eller defekte blader uten tenner bør skiftes ut. Riktig kvessing av blader bør bare gjøres med spesialmaskiner eller av en spesialist. Ta da kontakt med servicesenteret.

6.2.4 Smøring

For å oppnå gode klippemaskinesultater og for å øke levetiden til klippemas-kinen og klippehodet, må du påføre et tynt lag md olje mellom det øvre og nedre bladet (fig. 24).

FORSIKTIG!

Utilstrekkelig smøring av klippehodet fører til overoppheting og redusert levetid på klippemaskin og blader, så vel som redusert batterikapasitet. Derfor:

Smør bladene tilstrekkelig under klippingen (minst hvert 15. minutt), slik at de ikke går tørre (fig. 24).
Bruk bare de smøremidlene som anbefales av produsenten.

HENVISNING!

Bruk bare vår spesialolje eller en parafinolje som tilfredsstiller ISO VG 15-spesifikasjonen.

Den medfølgende oljen er ikke giftig og gir ingen irritasjon ved kontakt med huden eller slimhinnene. Denne parafinoljen nedbrytes til ca. 20 % etter 21 dager (CEL-L-33-T-82).

Fig. 24
Bladene må oljes før, under og etter hver gang de brukes. Hvis knivene på klipperen etterlater striper, er dette en sikker indikator på at du behøver olje. Påfør noen dråper olje foran på sidene av klippebladene (se pilene i fig. 24). Tørk av overflødig olje med en tørr klut. Smøresprayer har ikke nok olje til å opprettholde god smøring, men hjelper til med å kjøle ned bladene. Skadede eller sløve blader må straks skiftes ut for å unngå skader.

FORSIKTIG!

Fjern all overskytende eller brukt fett fra alle smørepunktene, og sørg for at dette kastes iht. lokale forskrifter.

6.2.5 Rengjøring

For å oppnå gode klippemaskinesultater og for å øke levetiden til klippemaskinen og klippehodet, må du påføre et tynt lag md olje mellom det øvre og nedre bladet (6.2.4 Smøring).

Rengjør klippehodene og hengselet mellom klippeøktene.

Ladestasjon

1. Kople ladestasjonen fra strømforsyningen.
2. Om nødvendig må du fjerne hår fra begge ladeåpningene.
3. Rengjør kontaktene (1) med en tørr klut om nødvendig.

Kontakter

Ved behov rengjøres kontaktene til batteriet og klippemaskinen med en tørr klut.

6.2.6 Batteriklips

Batteriklipset brukes til å oppbevare det andre batteriet. Batteriklipset (1) klikkes på plass på ladestasjonen (2). Batteriklipset kan brukes som ekstrautstyr.

1. Sett inn batteriet som vist (fig. 27) med kontaktene vendt nedover. Begge innsettingsretninger er mulig.

Fig. 27

HENVISNING!

Når klippemaskinen ikke er i bruk daglig, bør du oppbevare den og ladestasjonen i den medfølgende emballasjen. Ved daglig bruk anbefales det å plassere klipperen eller reservebatteriet i ladestasjonen.

7 Feillister

- Disse feilsøkingsoppgavene kan for det meste utføres av operatøren.

- Noen oppgaver kan bare utføres av fagfolk eller på et autorisert verksted. Disse oppgavene er merket med (S).

Feil	Årsak	Løsning
∅vre blad beveger	Klippehodet sitter ikke som det skal	Fest klippehodet ordentlig mens motoren går
	Klippevogn er defekt	Skift ut klippevognen (S)
	Knivene på over- og undersiden er klistret	Rengjør og olje knivene
Klippemaskinen dårlig eller ikke i det hele tatt	Klippebladet er sløvt	Klippebladene er ikke riktig kvesset (S)
	Få de øvre og nedre bladene kvesset
	Klippebladene er ikke oljet	Smør klippebladene hvert 15. minutt
	Dyrets' hår er vått	Klipp bare tørt hår
	Hår har festet seg mellom øvre og nedre blad	Ta av klippehodet, skyv det øvre bladet halvt vekk fra klippehodet, fjerne hårene mellom det øvre og nedre bladet
	Klippehodet har for lite klippetrykk	Få klippehodet undersøkt (S)
Ingen turtallsdiffe-ranse trinn I eller II	Motoren og/eller elektro-nikken defekt	Informer kundeservice
Motoren går ikke	Batteriet er tomt	Lad opp batteriet
	Kontakter skitne	Slå av klippemaskinen og rengjør kontaktene
	Defekt batteri	Skift ut batteriet
	Svilukt fra motorhuset, motor utbrent	Få motoren og/eller elektronikken skiftet ut (S)
	Motoren og/eller elektro-nikken defekt	Få motoren og/eller elektronikken skiftet ut (S)
	Klippehodet blokkert	Rengjør og smør klippehodet
Driftstiden til et fulladet batteri er for kort og/eller bla-dene blir varme	Klippebladene ikke smurt tilstrekkelig	Smør klippebladene
	Det ble brukt et utladet, ikke fulladet eller defekt batteri	Bruk bare intakt og fulladet originalbatteri
Ingen visning på ladenivåvisning	Batteriet er helt utladet	Sett batteriet i ladestasjonen
	Defekt batteri	Skift ut batteriet
Kontrollampen på ladestasjonen lyser ikke	Ladestasjonen er ikke ko-plet til strømforsyningen	Kople ladestasjonen til strømfor-syningen
	Ladestasjonen er defekt	Få ladestasjonen undersøkt (S)
Når batteriet er tomt, skifter ikke ladestasjons-LED-lyset fra grønt til rødt	Kontaktene på batteriet og/eller ladestasjonen er skitne	Kontakte reinigen
	Defekt batteri	Skift ut batteriet
	Batteriet er helt utladet	Sett batteriet i ladestasjonen i minst 20 minutter. Skift batteri hvis ladeprosessen ikke starter.
	Kontaktene på ladestas-jonen er deformert	Få ladestasjonen reparert (S)

8

Reservedeler

Se illustrasjon av reservedeler på slutten av denne instruksjonboken.

ADVARSEL!

Defekte reservedeler kan føre til skader og funksjonssvikt og kan gå utover sikkerheten. Derfor:

Bruk kun originale reservedeler fra produsenten. Kjøp reservedelene fra den offisielle distributøren eller direkte fra produsenten.
Hvis du ikke bruker originale reservedeler, vil dette ugyldiggjøre alle garanti- og servicekrav.

Pos. Nr.	Betegnelse	Antall	Pos. Nr.	Betegnelse	Antall
1	∅vre kabinett komplett	1x	28	Nedre blad	1x
2	Nedre kabinett komplett	1x	29	Skrue M3,5x4	2x
3	Li-ion-batteri 7,2 V / 2,85 Ah	1x	30	Ladestasjon uten strømadap-ter	1x
4	Motor BDC komplett	1x	31	Kabinett til ladestasjon	1x
5	Motorholder foran	1x	32	Ladestasjon for batteriklemme	1x
6	Motorholder bak	1x	33	Lysleder	1x
7	PCB klippemaskin	1x	34	PCB-ladestasjon	1x
8	Klippevogn	1x	35	Bunnplate ladestasjon	1x
9	Gummiøre	1x	36	Skumskive ∅25x8	1x
10	Tetning	1x	37	Gummifot	3x
11	PT-skrue Kombitorx KA30x16	12x	50	Strømkabel med plugg	1x
12	PT-skrue Kombitorx KA30x8	1x	51	Støpsel EU	1x
22	Bladåpning	1x	52	Støpsel AU/ARG	1x
23	Knivstopp rød	1x	53	Støpsel GB	1x
24	Klippetrykk fjær	1x	54	Støpsel US-JP	1x
25	Bladstyring	1x	55	Støpsel KR	1x
26	Klemmemontering	1x	56	Støpsel BR	1x
27	∅vre blad	1x

9

Avhending

FORSIKTIG!

Miljøskadelig ved uriktig avhending!

Elektrisk avfall, batterier, smøre- og andre hjelpestoffer er spesialavfall og kasting må kun skje gjennom godkjente returpunkt!

HENVISNING!

Når du skal kaste klippemaskinen og ladestasjonen, må du levere dem til en egnet miljøstasjon eller en spesialbutikk for elektronikk.

Sisällysluettelo
